10가지 기본적인 3D 모델링 오류와 수정, 프린팅에 필요한 기능
3D 디자인과 출력에 대한 경험이 있으신 분들은 STL로 변환된 모델링의 오류 수정이 얼마나 중요한지 알고 계실겁니다.
겉으로 보면 디자인이 멀정해 보여도 일단 프린팅을 하면 실패하는 경우가 있습니다. 이럴때 모델링의 오류를 수정해 주는 프로그램들을 이용해 수정하고 프린팅을 하면 실패를 줄일 수 있습니다.
저는 이런 오류수정은 대부분 넷팹(Netfabb)을 이용해서 체크해보고 오류가 있는 경우 수정한 후에 서포트를 달거나 서포트까지 다 달고 나서 슬라이싱 전 최종적으로 오류를 체크해 수정하는 편입니다.
아래 적을 몇가지 모델링의 오류와 같은 문제점들을 수정하고 변경하여 출력에 성공할 수 있도록 빈틈 없는 모델링을 만들어 주세요!

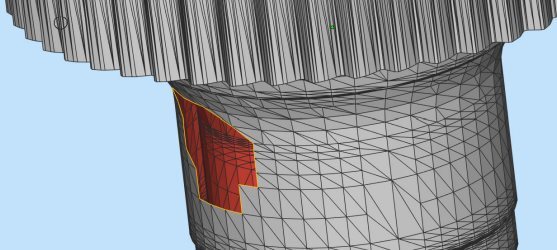

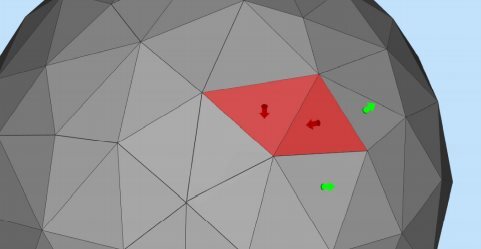

1. 모델링의 겉과 안쪽의 면이 뒤집힌 경우
모든 3D 모델링은 2개의 면을 갖고 있는데 바깥쪽의 면이 보통 우리가 프린트 후에 볼 수 있는 면입니다.
안쪽의 면은 내부를 잘라야 볼 수 있겠죠? 이렇게 안쪽과 겉쪽에 면이 있는데 이게 뒤바뀐 경우 입니다.
이 경우 프린터나 슬라이서에게는 혼란을 야기할 수 있다고 하네요. 안쪽면이라고 인식하면 이게 안쪽면이니 해당면 내부로는 채워서 출력해야 한다고 판단하거나 하는 거죠. 그런데 이게 되집혀 있으면 프린터 입장에서는 혼란을 겪게 된다는 이야기 입니다. 본질적으로 어디서 프린팅을 시작하고 끝내야 할지 그리고 이걸 구멍으로 남겨놔야 할지 등 정확한 판단을 못하게 되는 거죠.
비교적 간단한 오류라 어지간한 툴들에서 수정이 잘 되는 오류중 하나 입니다.
2. 구멍이 뚫려 있는 경우
가끔 모델링 표면에 면들이 부족하여 구멍이 뚫리는 경우가 있습니다. 이경우 에도 슬라이서나 프린터쪽에 혼란을 주어 정상적인 프린팅이 어렵도록 만들기도 합니다. 이게 의도된 구멍인지 단순한 오류인지가 구분되지 않으면 프린팅에 혼선을 주게 되는 거죠.
모델링 툴에서 구멍을 자동으로 막아주는 기능을 사용하던가 오류를 수정해주는 넷팹이나 슬라이서 자체 기능을 통해서 대부분은 어렵지 않게 수정될 수 있습니다.

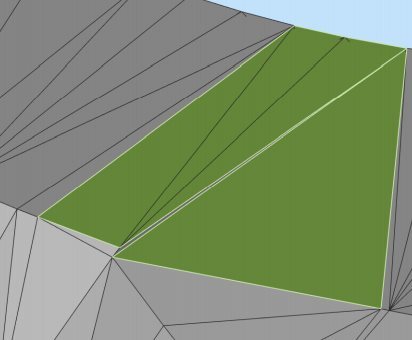

3. 면이 겹쳐져(overlapping) 있는 경우
모델링 디자인이 복잡해져 가면서 몇개의 모델링을 하나로 합치거나 어느 한쪽에서 다른 한쪽을 빼내는 등의 작업(모델링 툴에서 많이 사용되는 불린 기능)이 있게 마련인데 그 결과로 면들이 서로 중첩되는 문제가 생기기도 합니다. 이 역시 최대한 디자인 툴에서 깔끔하게 정리해주면 좋지만 그렇지 못한 경우 이를 수정해줄 수 있는 툴 들의 오류 수정 기능을 사용하여 수정해 줍니다.

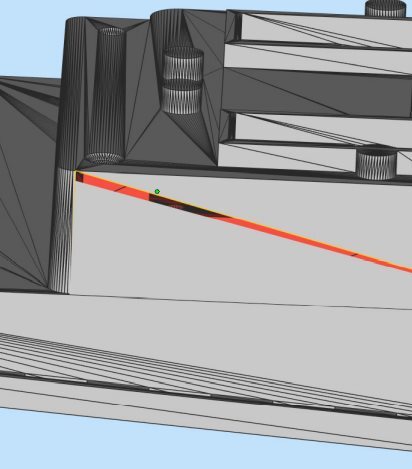

4. 서로 연결되지 못한 면 들이 존재하는 경우
둘 또는 그 이상의 (삼각)면이 서로 연결 되어있지 않은 경우 보통 'bad edges' 라고 부릅니다.
이는 보통 디자인상의 'gap' 이라고 부르기도 하는데 이런 gap들로 둘러싸인 면은 다른 면에 연결되지 못하기 때문에 제대로 출력이 되도록 하기 위해서는 이런 gap들을 봉합(stitch)해줄 필요가 있습니다.
비슷한데 약간 다른형태의 오류는 'near bad edges' 라고 하는데 두개의 다른 (삼각)면이 서로 가까이에 있지만 완전히 닿아 있지 않은 경우 입니다. 이런 경우는 화면상에서 육안으로는 잘 보이지 않기 때문에 해당 오류가 있는지 오류를 수정하는 툴 들을 이용해 체크해보는 것이 좋습니다.

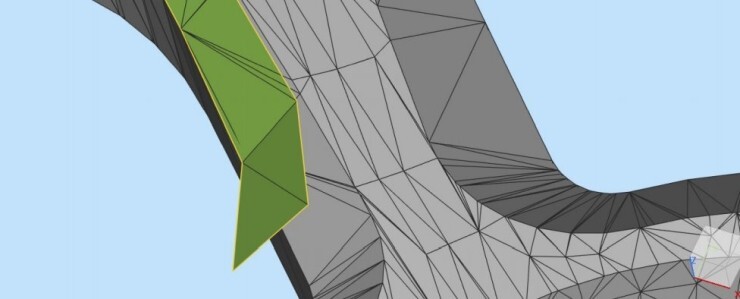

5. 잘못 연결되어 교차되거나 작은 찌꺼기 면들이 있는 경우
사진에서 처럼 면들이 서로 제대로 붙어있지 있지 않고 공중에 분리되어 있다거나 중첩되어 있는 경우들이 있습니다.
자주 발생하는 문제점중 하나는 뒤집힌 면이 껴있다거나 면이 서로 교차해서 연결은 되어 있지만 한쪽의 방향이 잘못된 방향으로 뻗어있는 경우 입니다.
또다른 현상중 하나는 일부 면이 너무 작아서 거의 쓸모가 없는 경우 입니다. 쓰레기 찌꺼기 같다고 해야 할까요.
이런 형태의 면들을 보통 'noise shells' 또는 'orphaned shells' 라고 부르는데 부피나 면적이 거의 0에 가깝습니다.
마치 옷에 생긴 주름을 다리미를 이용해 펴준다고 생각하면 되겠습니다. 이런 'noise shell' 들을 없애는 가장 쉬운 방법은 뒤집힌 면을 되돌려 없애고 최종적으로 꼭 필요한 면들만 남겨 통일된 하나의 오브젝트로 만드는 것입니다. 면이 아주 많은 모델링의 경우 이런 자잘한 'noise shell' 들이 출력에 큰 영향을 주는 건 아니지만 FDM같은 출력에서는 출력시간을 늘리는 원인이 되기도 합니다.
레진프린팅에서는 이런 자잘한것들이 마치 먼지 찌꺼기 같은게 붙어있듯이 출력될 수 있으니 깔끔하게 정리해주는 게 좋습니다.
6. 서로 교차하거나 겹쳐진 면들이 있는 경우
흔히 발생하는 또 다른 문제중 하나는 삼각(면)들이 서로를 잘라내는 것 입니다. 면들이 교차하면 날카로운 모서리를 잘라 내고 삼각형을 다듬어 통일 된 디자인을 만들어야 합니다. 이 작업을 하지 않게 되면 3D 프린터가 모델의 내부와 외부에 대해 다시 혼동을 일으키고 어떤 부분을 채워야하는지 알지 못해 출력이 실패하게 됩니다. 면이 충되는 일이 발생하면 면의 모서리가 두 개 이상의면에서 공유됩니다. 이 경우 프린터는 프린팅 경로를 계산하는 데 어려움을 겪습니다. 프린터가 무엇을 해야하는지 명확하지 않으므로 레이저 또는 노즐이 단순히 두 개의 동일한 가장자리가 서로 위에있는 모델을 계속 인쇄하는 방식으로 모델을 슬라이스 할 수 있습니다. LCD 레진프린팅에서는 슬라이서 오류로 이어져 생각지 않은 면이 나타나거나 없어지거나 하는 경우가 생길 수 있습니다.
7. 외벽의 두께를 체크할 필요가 있는 경우
3D 모델링 소프트웨어를 사용하면 벽 두께를 구현하지 않고도 표면을 설계 할 수 있지만 3D 프린터에는 물체의 벽 두께에 대한 정보가 필요합니다. 그래서 가끔 프린팅에 대한 이해가 부족한 디자이너가 두께를 표현하지 않고 모델링만 끝내 프린팅 쪽으로 넘기는 경우가 있습니다. 프린팅 방식과 기종에 따라 출력에 필요한 최소 두께가 있을 것이고 장비와 상관없이 출력물이 원하는 강도를 갖도록 하기 위해 레진 물성에 더해 두께를 적절히 수정해야할 필요도 있게 됩니다.
모델링의 속을 비우는 경우에도 복제를 위해 적정한 두께를 가져야 하는 것도 이에 해당된다고 볼 수 있겠습니다.
8. 필요이상으로 파일의 사이즈가 큰 경우
디자인을 구성하는 면들이 복잡하고 그 수가 많을 수록 컴퓨터의 메모리를 더 많이 사용하게 됩니다. 따라서 면들이 더 많은 STL 파일은 처리하고 분할하는 데 그만큼 더 무겁게 됩니다. 대부분의 경우 3D 프린터는 특정 양의 폴리곤 이상의 파일을 인쇄 할 수 없기 때문에 면 감소 (폴리곤 감소 또는 'Mesh Decimation' 이라고도 함)를 필수 구성 요소로 합니다.
원하는 디테일을 헤치지 않는 선에서 용량을 줄여주면 파일 자체를 다루기에 가볍기도 하고 출력에도 무리가 없게 됩니다.
그렇다고 너무 줄이면 표면 디테일이 뭉게지거나 손상될 수 있으니 적절한 선에서 줄여주는 것이 좋습니다.
9. 모델링의 스케일 조정이 필요한 경우
모델링의 스케일 조정이 필요한 때는 언제일까?
첫번째, STL 포맷은 거리 단위의 정보가 포함되지 않기 때문에 툴을 이용해 원하는 단위와 사이즈로 스케일을 조정할 수 있다.
두번째, 외벽의 두께 문제가 있는 경우 이를 해결하기 위해 축소하거나 확대하여 적당한 크기로 조정할 수 있다.
세번째, 프린팅할 사이즈가 출력 비용에 영향을 줄때 작게 출력하면 비용이 싸다면 필요에 따라 사이즈를 조정하여 출력할 수 있다.
마지막으로 레진 등 소재의 수축이 출력에 영향을 주는 경우 수축율 등에 맞춰 각 부품의 조립에 문제가 없도록 사이즈를 조정할 수 있다.
10. 모델링의 속을 비워야 하는 경우
3D프린팅은 기본적으로 소재비용이 많이 드는 편입니다. 그러다 보니 재료를 줄일 수 있다면 출력에 소요되는 비용도 줄일 수 있겠죠?
그렇게 소재를 줄여 비용을 줄이는 방법중 하나가 모델링의 속을 꽉채우지 않고 비워스 출력하는 방법입니다.
요즘은 슬라이서가 기본적으로 지원하기도 하고 메쉬믹서와 같은 프로그램을 이용해서 어렵지 않게 내부를 원하는 두께로 비워낼수 있습니다.
레진프린팅시에는 2mm 내외 두께 정도면 출력후 복제시에도 큰문제가 없는 뚜께라고 보고 있습니다.
물론 출력물의 사이즈와 필요시 되는 강도에 맞춰 적절한 두께를 선택하는 것이 기본입니다.
재료비도 줄이는 것 외에 LCD 레진프린팅의 경우 경화후 필름으로 부터의 이형 면에서도 유리한면이 있습니다. 그만큼 가볍게 되니 더 잘 떨어지는 있점이 생기는 거죠 하지만 상황에 따라 이형이나 출력에 방해되거나 문제가 되는 진공압을 유발할 수도 있습니다. ^^
원문이 머티리얼라이즈의 글이다 보니 매직스에 대한 언급이 주인데
이런류의 오류는 넷팹과 같은 프로그램 (트라이얼버전도 충분한)으로도 가능하니 기회가 되시면 꼭 써보시길 바래요~
*** 본 글은 '10 Basic 3D Model Repair Functions' 원문을 번역한 글 입니다.(원문첨부) - 초류빈 번역
