컨제입니다
최근 GT-R 바디 도색을 완료하고, 이후 외관에 실차감을 줄수 있는 악세서리를 장착하는 과정중
차량 리어 부분에 달아줄 윙을 달아주려고 각을 재보는데
번들로 같이 딸려온 플라스틱 윙마운트가 영 마음에 들지 않았습니다.
트렁크위에 구멍을 뚫어 장착하는 마운트였는데, 여럿 GT-R을 봤을때 트렁크에 부착하는것 보단
리어 번호판에서 위쪽으로 올려져 간 윙마운트에 마음이 더 갔습니다.
전에 M4 바디에 장착했던 윙마운트와 동일하게 장착해주고 싶은데
GT-R의 경우 번호판 위치와 트렁크의 길이가 좀 길어서 M4에 달아준 윙마운트는 상대적으로 짧을것 같은 느낌.
판매되는 윙마운트를 사서 달면, 짧은 길이로 인해 너무 웃긴 모양새가 나올것 같다는 생각이 듭니다.
그래서 GT-R에 맞는 윙 마운트를 제작할 필요성을 느꼈습니다
일단 종이에 연필로 대충 슥슥 그려봅니다
여러개 그려본 후 맘에드는 녀석을 핸드폰으로 촬영해서 PC로 옮겨갑니다
그린 그림을 그대로 퓨전360으로 가져가서 라인을 따라 대고 그려봅니다.
스케치가 완료되면 그대로 1mm만 돌출시켜 형태를 한번 봅니다.
얼추 그럴싸 하게 나온것 같습니다.
상단과 하단의 홈을 기준으로 90도 접어서 마운트가 될수 있도록 할 예정입니다.
퓨전 360에서 그린 도면을 캐드파일(.dwg)로 변환해서 레이저 가공업체에 보냈는데, 형식 및 수치등 가공하기에는 많이 주족하다는 피드백을 받았습니다
그리하여 지인에게 부탁하여 다시 캐드로 그렸습니다
이를 토대로 다시 가공업체에 의뢰.
이곳저곳 가능한 저렴하게 해주는 업체를 찾는데 쉽지 않았습니다.
몇군데 견적을 받아보니 그냥 기성품 사는 금액이 더 저렴하게 느껴질 정도네요;;
그래도 판매하는 기성품은 사이즈가 맞지 않아 사용할 수 없어 제작을 진행하기로 한거니 좀더 찾아봅니다
.
.
.
방법을 찾던 와중
대박!!!
헬프를 외친 카페에서 선뜻 도와주겠다고 하신분이 나타나 주셨습니다!!! 너무도 감사한 일!!!
캐드파일을 그분에게 보내드리고 잘 컷팅 되었다는 소식을 듣고 몇일후 택배까지 무사히 잘 받을수 있었습니다!

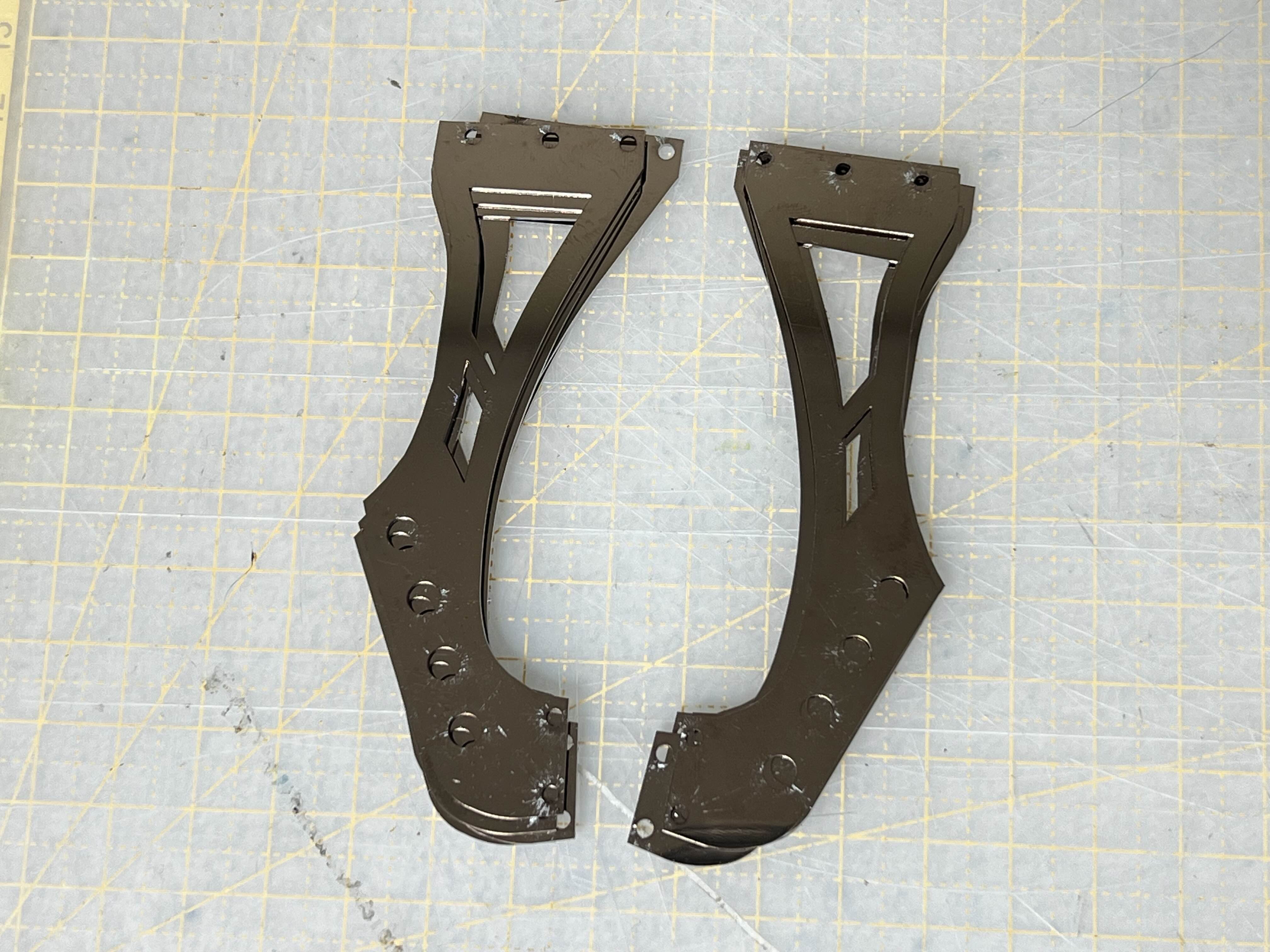

너무 이쁘게 잘 컷팅된것 같습니다

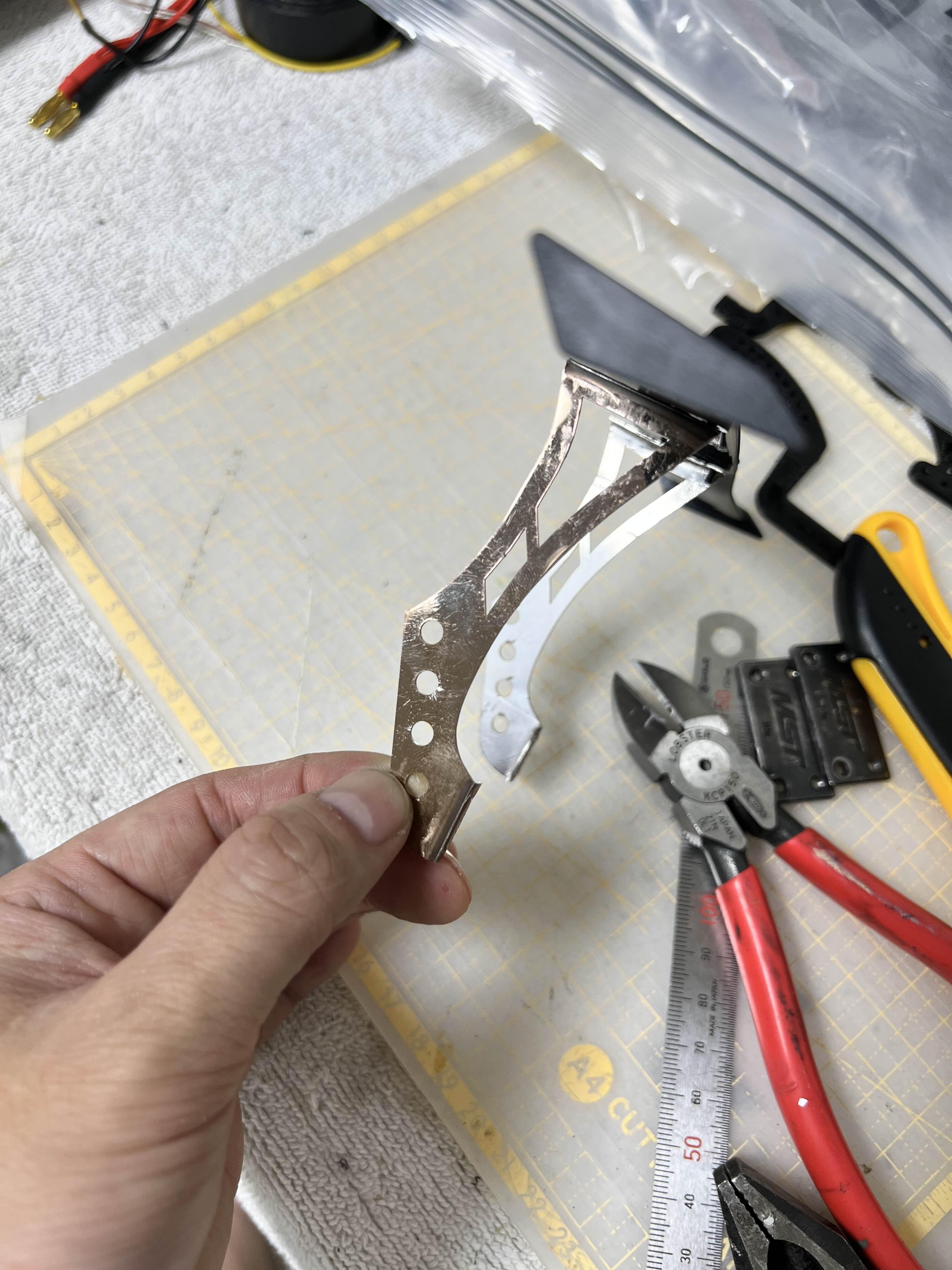

GT-R 바디에 대어보니 얼추 모양이 나옵니다
구웃~👍
이제 위 아래를 90도로 휘어(절곡) 바디와 윙을 마운트할 수 있도록 해야합니다
절곡을 최대한 흠집내지 않고 이쁘게 하기위해 방법을 고안하던중 드리프트 차량 리어에서 떼어낸 10g 무게추가 눈에 쏙 들어오네요
고정되어야할 면을 무개추와 바이스로 꽈악 움켜쥐고 니퍼로 튀어나온 부분을 90도로 휘어줍니다
끝부분만 살짝 흠집이 나긴 했지만, 마운트하면 숨겨지므로 크게 개의치 않습니다
양쪽으로 달아야 하기에 두개 모두 셀프절곡을 진행하고
바디에 장착해 주었습니다
바디에 아트나이프로 일자로 선을 그어 들어갈 부분만 커팅해주고 윙마운트를 넣어준뒤 장착 구멍은 M2로 쓸수있게 구멍을 뚫었으니 M2 6mm로 연결해주면 끝!
오오
GT-R 바디의 실차감이 상승되었습니다!!!
자작이라 더욱 애착이 가고 맘에듭니다~!!
물론 보완해야할 점은 보이네요
추후 동일하게 제작을 진행할 경우에는 단점을 보완해서 제작해봐야 겠다는 생각을 합니다.
마지막으로
제작에 큰 도움 주신 분께 감사의 인사를 전해드립니다
이상 자작 윙마운트 만들어 달아주기
끗~!
