컨제입니다

자주 가는 서킷에서 흥미로운 핸드메이드 머플러 정보를 입수했습니다.

바로 자전거 휠 LED!


혹시 저걸로 재밌는게 나올수 있지 않을까 하고

저도 보고 바로 알리에 주문을 넣었더랬습니다~

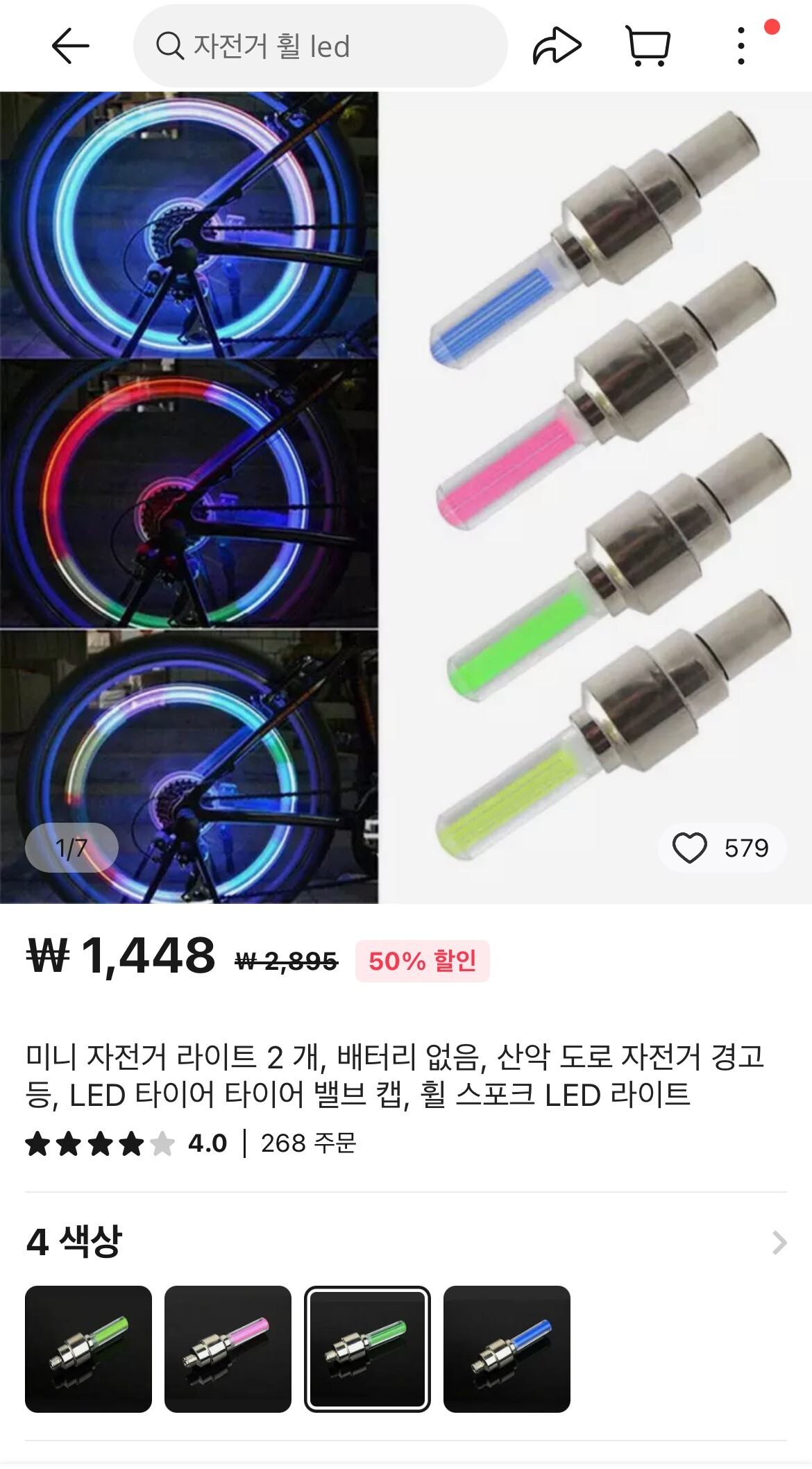

https://a.aliexpress.com/_onJvMcv

US $0.94  50% Off | 미니 자전거 라이트 2 개, 배터리 없음, 산악 도로 자전거 경고등, LED 타이어 타

US $0.94 50% Off | 미니 자전거 라이트 2 개, 배터리 없음, 산악 도로 자전거 경고등, LED 타이어 타이어 밸브 캡, 휠 스포크 LED 라이트

star.aliexpress.com

그리고 잊고 까먹었을 때쯔~음 도착 (알리의 묘미)

두개 셋트로 1달러 우리돈 1300원꼴 들었구요

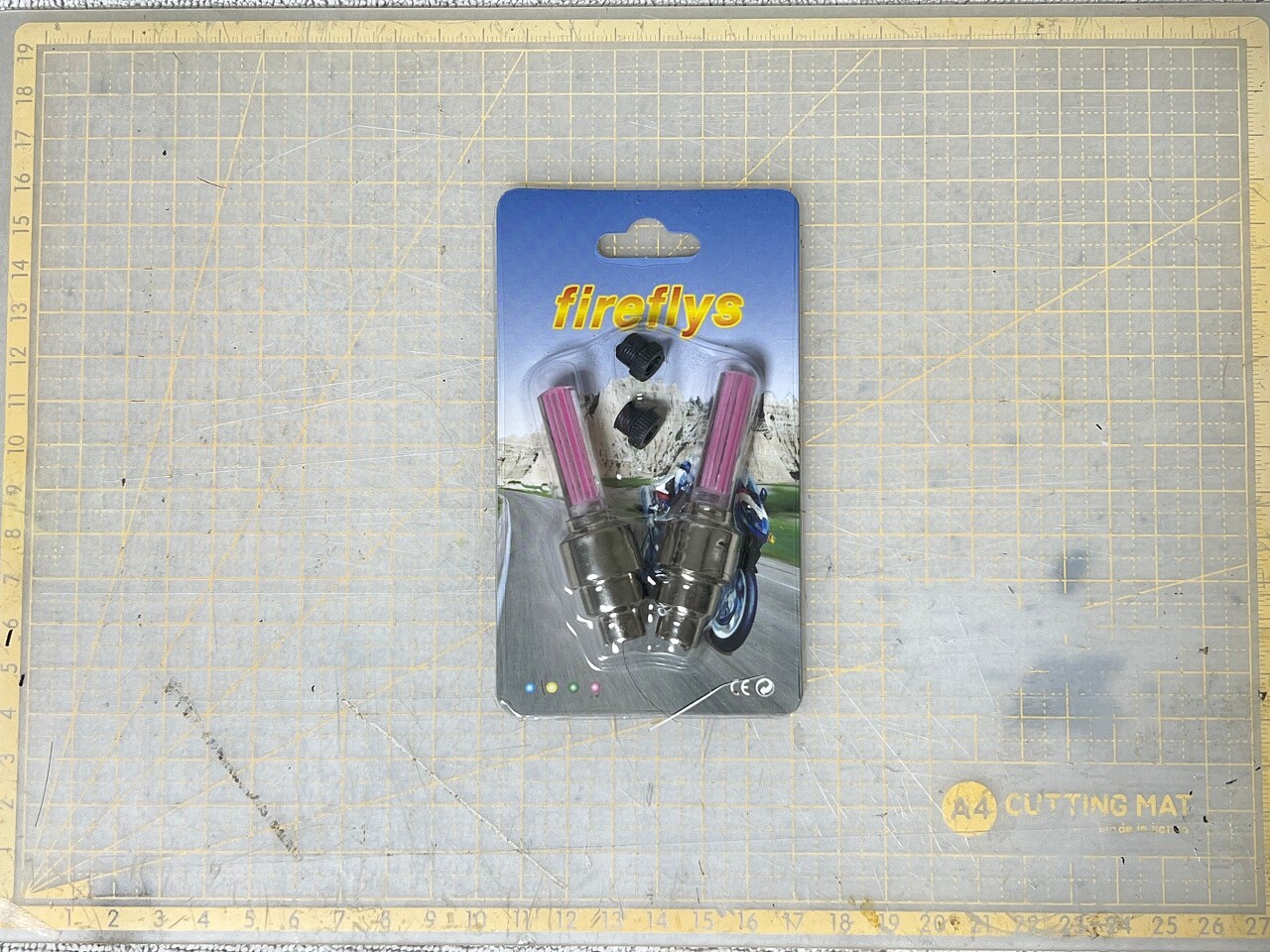

이렇게 생겼습니다

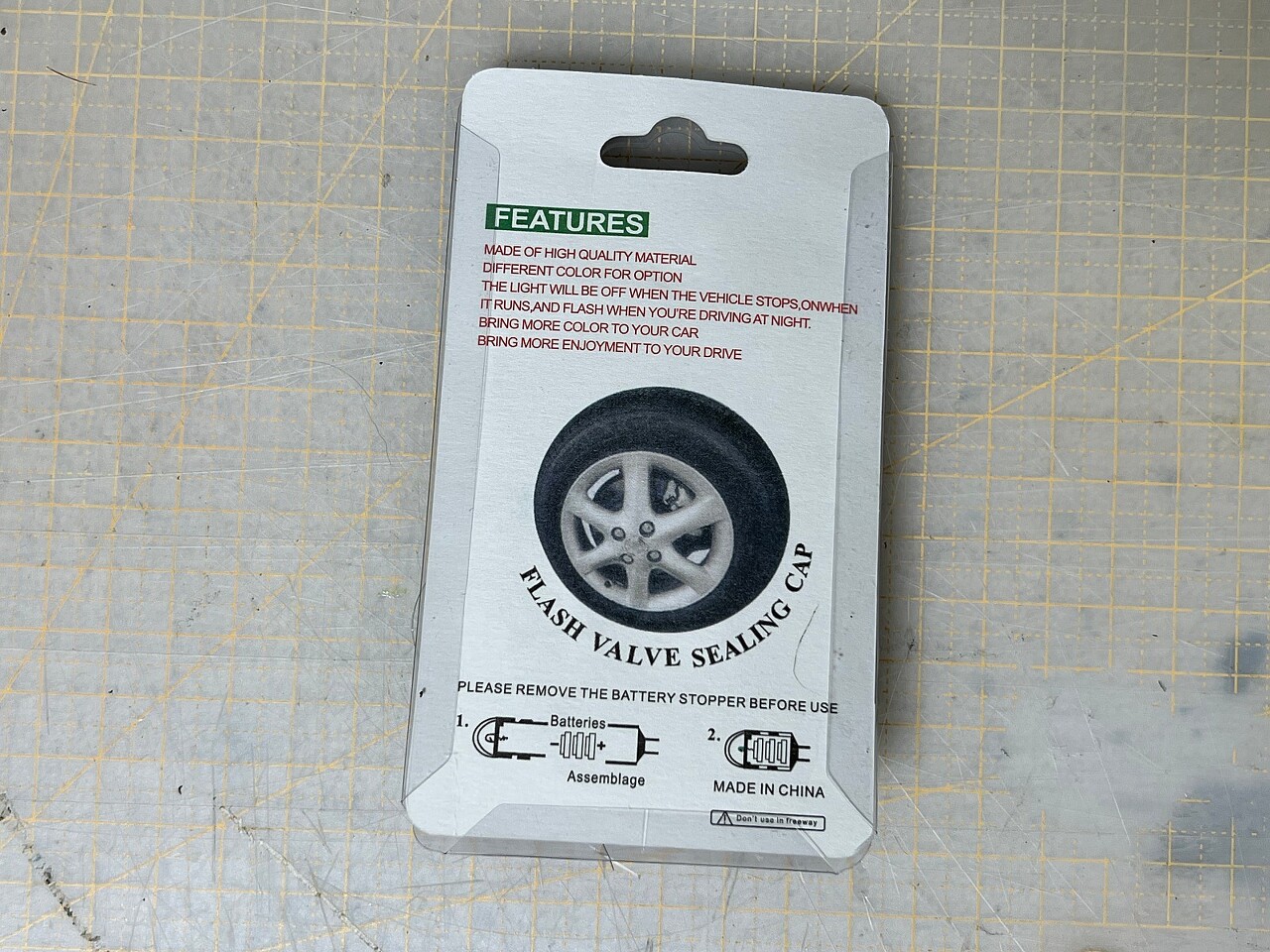

뒤에 전원 연결방법이 설명되어 있습니다








자전거나 차량휠 부분에 장착하면 충격이 가해질때 led불빛이 켜지는 작동이라..

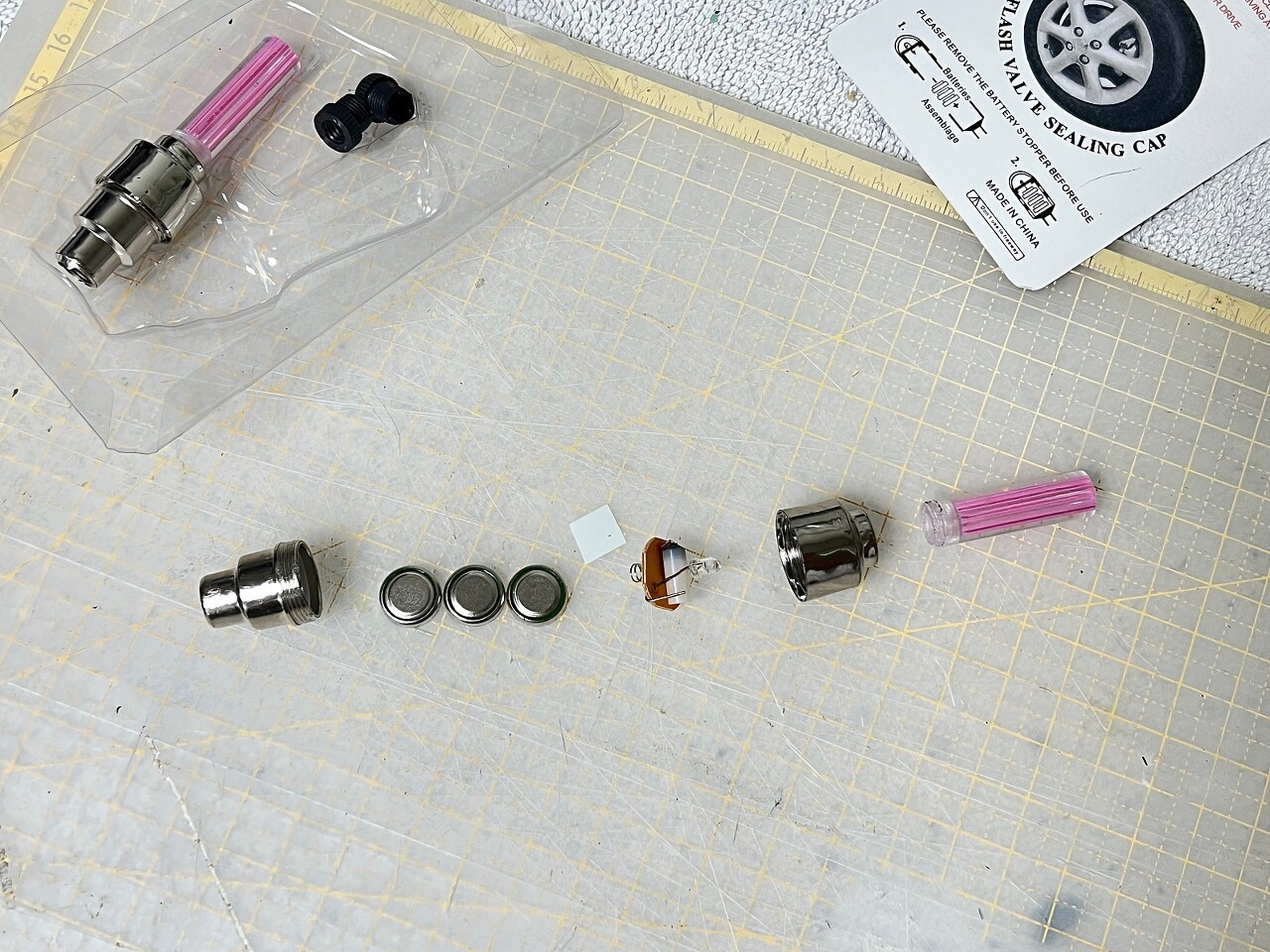

매커니즘이 궁금해 바로 분해해봅니다

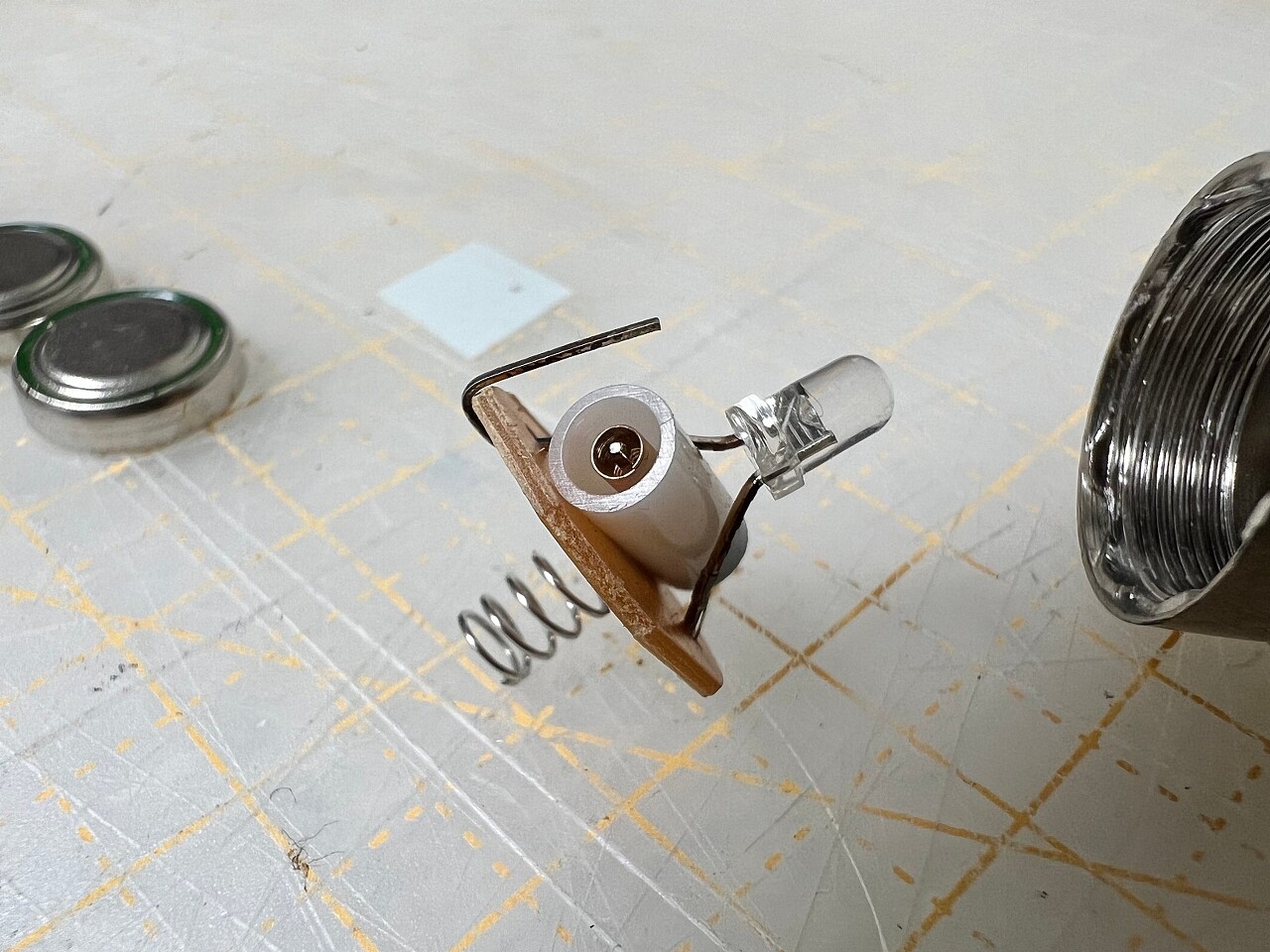

메인은 가운데 led가 박혀있는 기판!!

자세히 살펴보니

이렇게 생겼네요



이 기판에 충격이 가해지면



가운데 부분에 있는 황동스프링이 정 가운데 은색 침에 닿고



이 행위가 전기를 on시켜 전류가 흐르게 하는 방식이었습니다



충격이 없어지면 황동스프링은 제자리로 돌아가고 은색침과 떨어지며 전원off

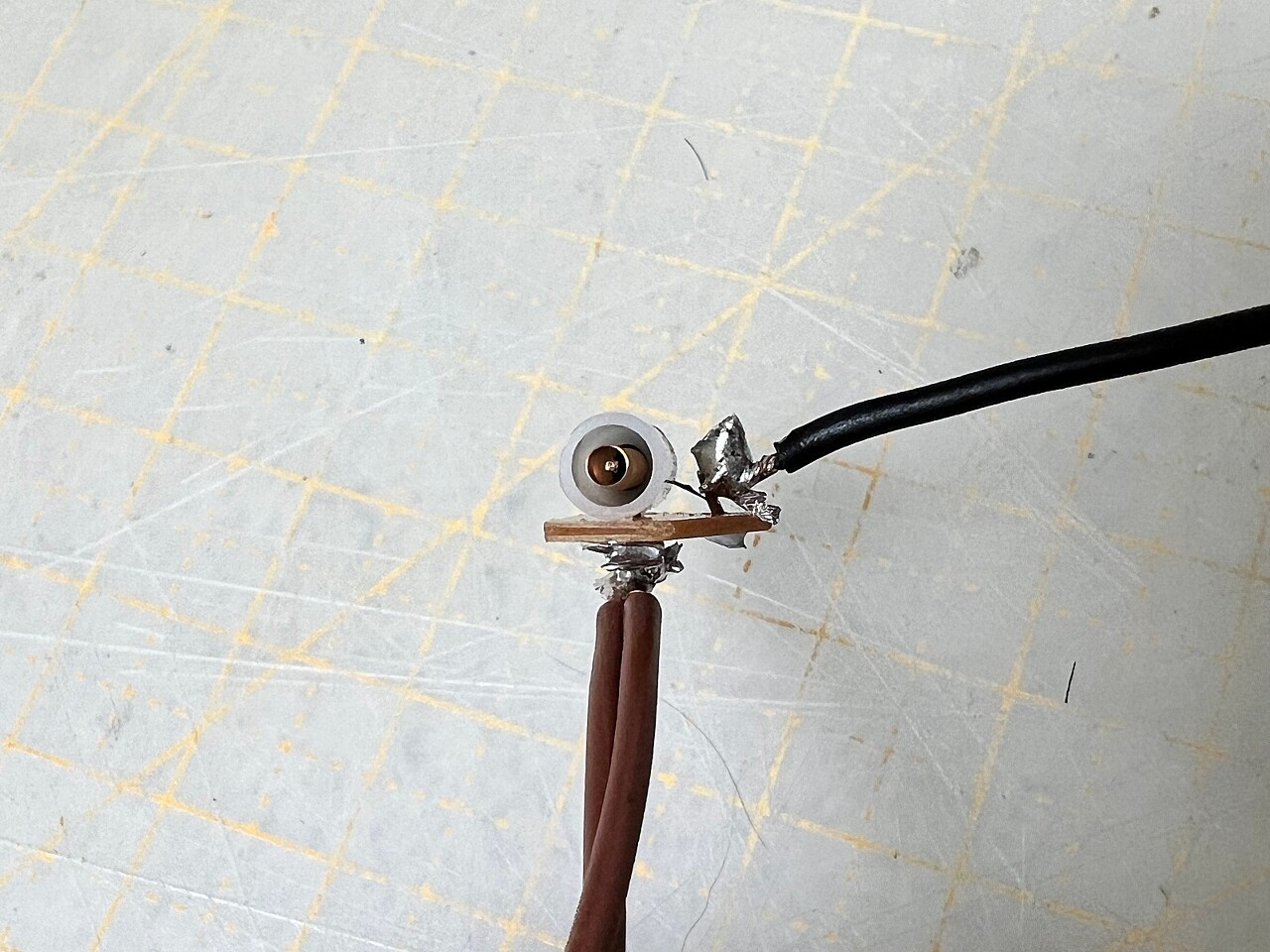

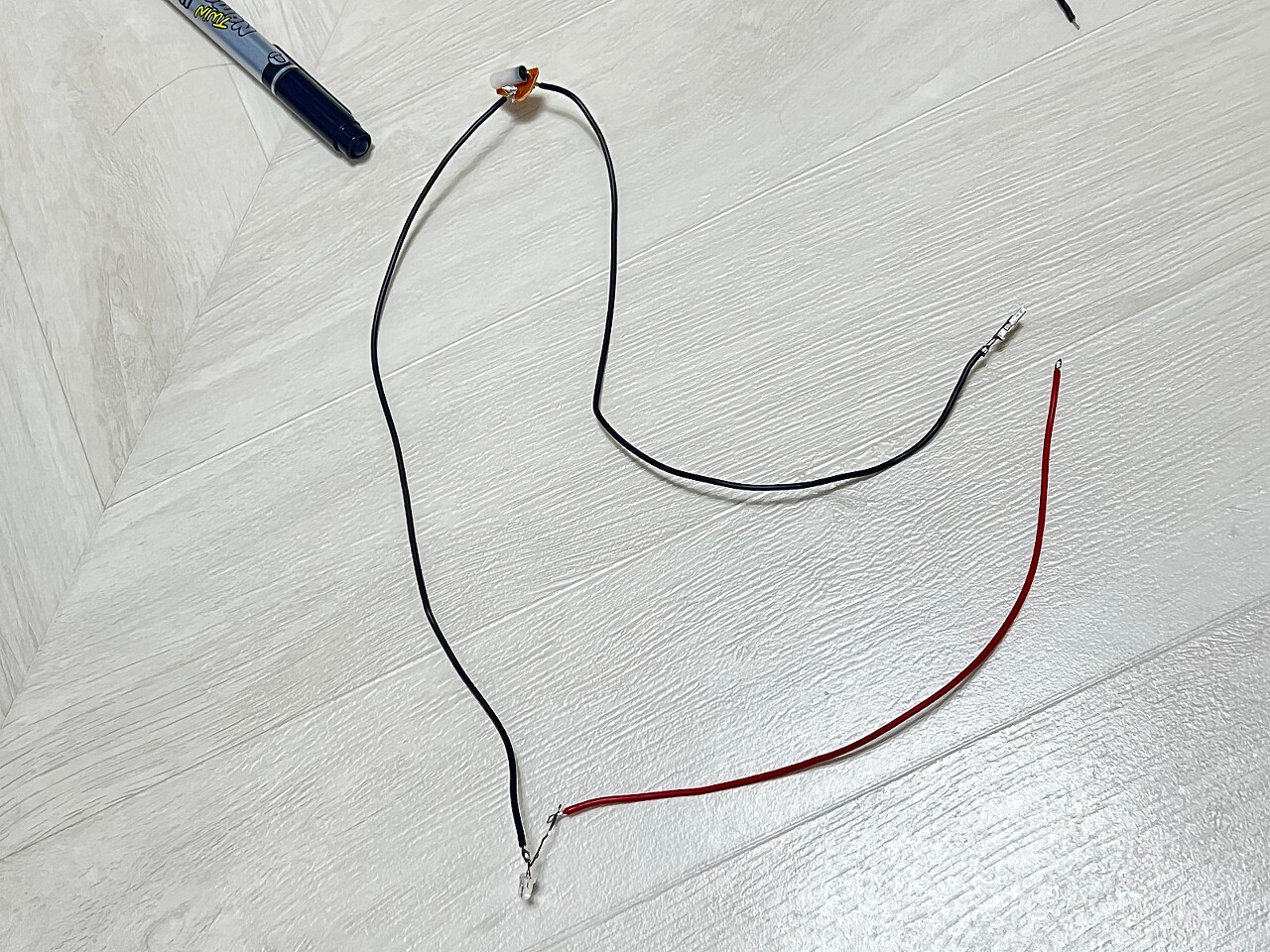

매커니즘을 확인했으니 led와 본체를 따로 분리 시켜줍니다

우선 이렇게 연결하고 테스트 해보니 정상작동 확인!



led를 중복으로 달꺼라 병렬연결로 선을 달고

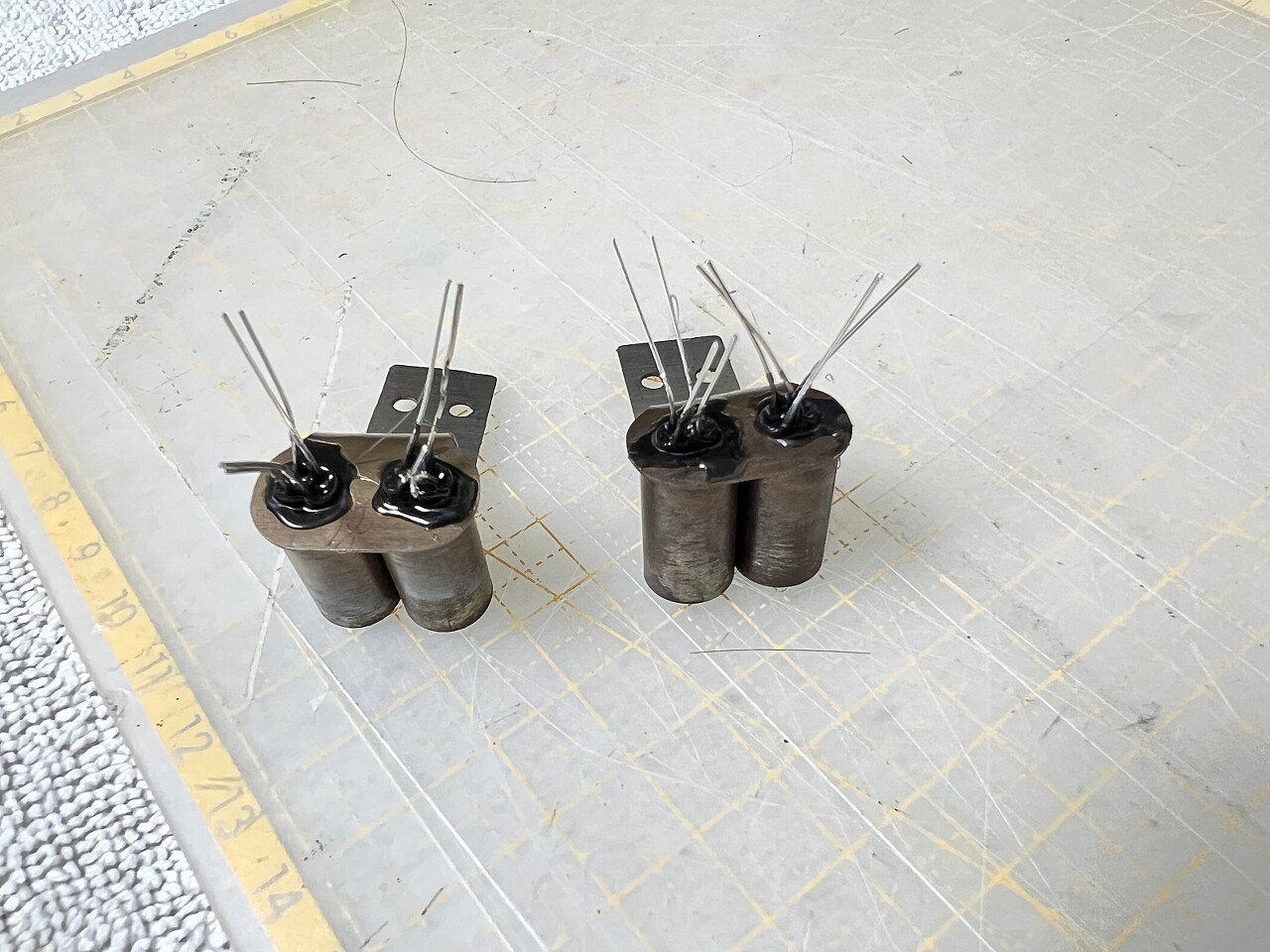

머플러에 미리 led를 심어주고 (구멍 하나에 각각 빨강/주황led 총 8개)

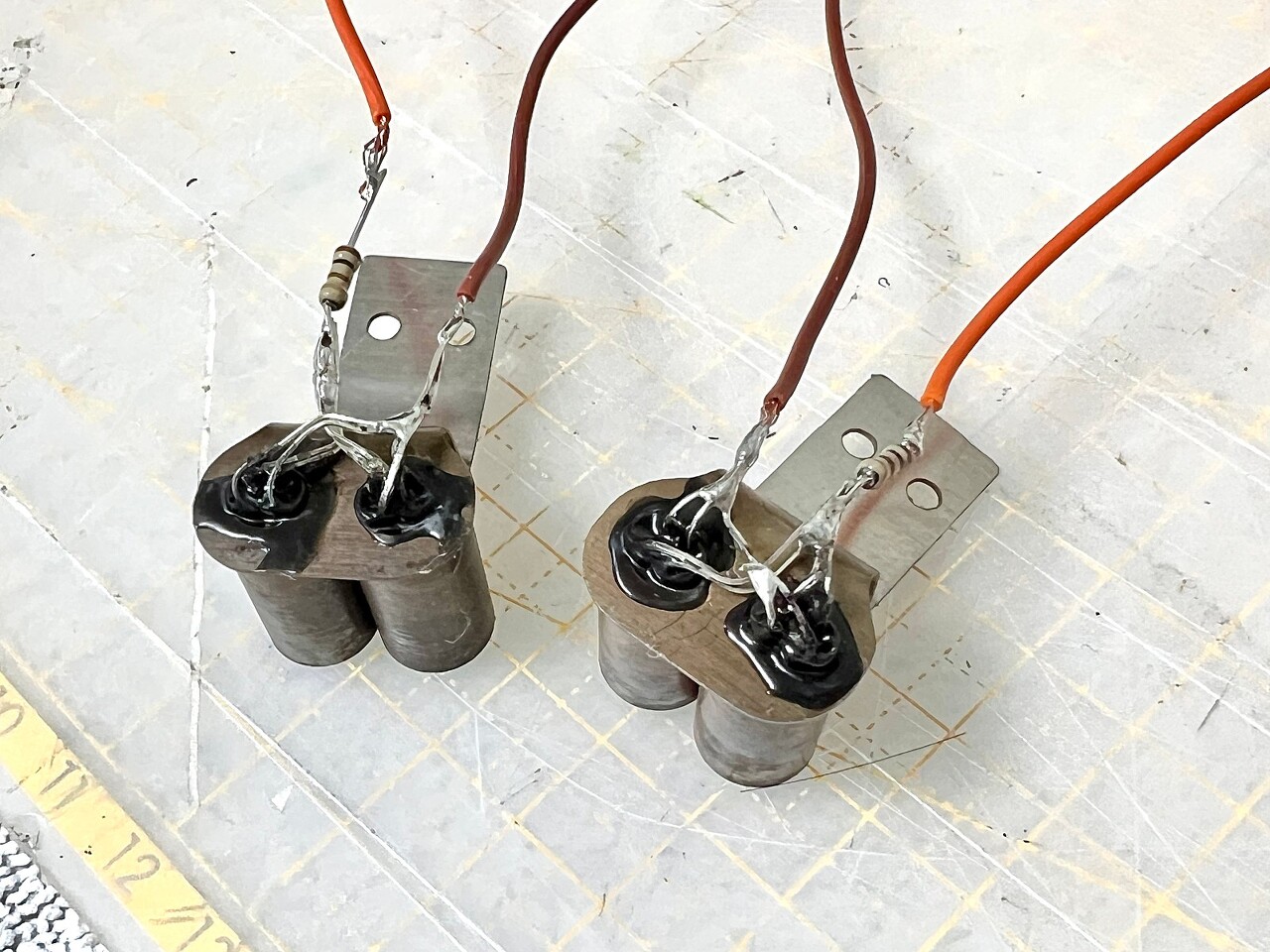

led타지 말라고 저항도 달아주고(5v전원이므로 100옴)

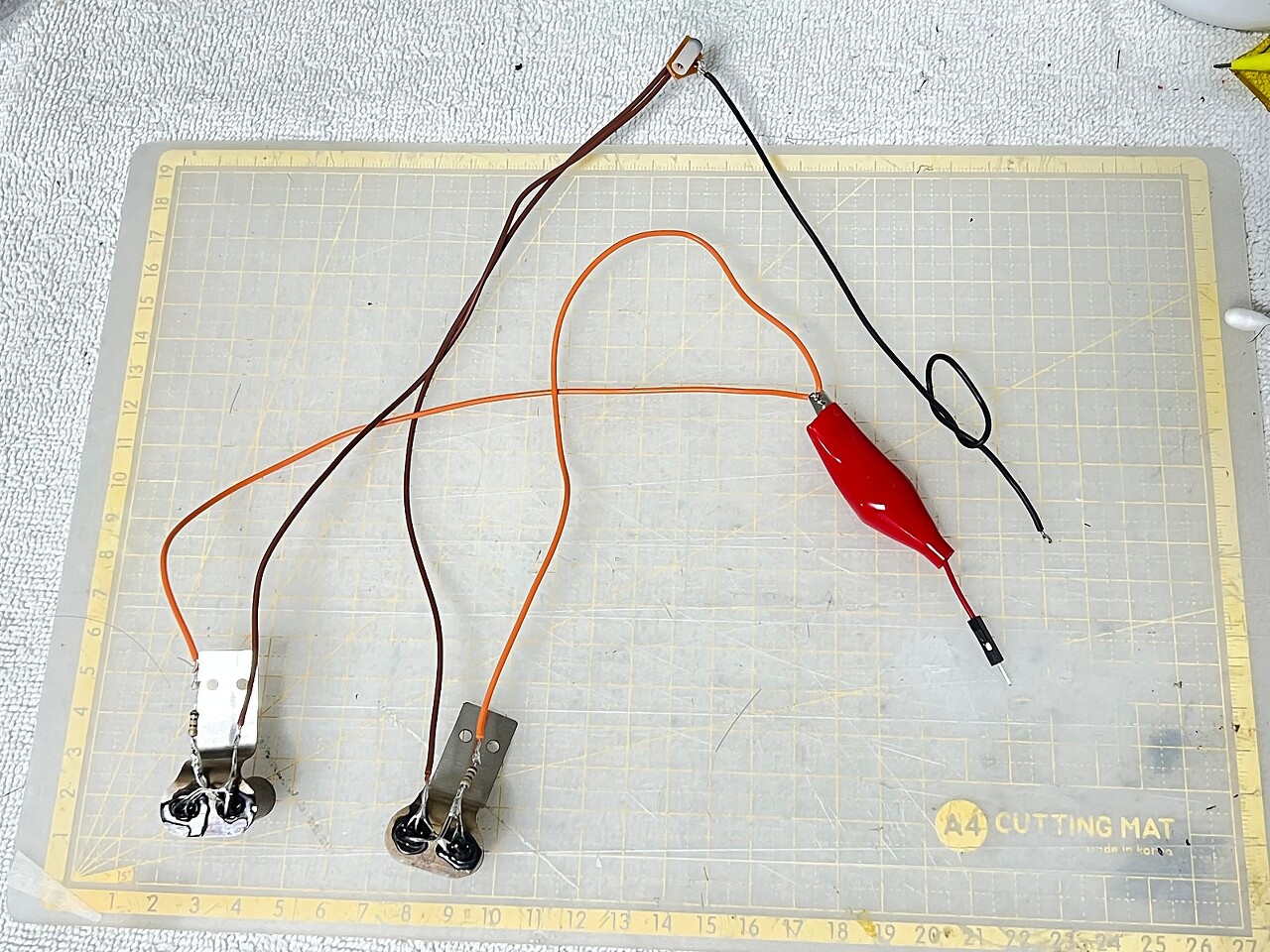

다 연결해주면 완료!



다 되었으니 바디에 연결해서 최종 정상동작 여부를 확인해봅니다!


잘 작동해서 바로 바디 장착해주었습니다ㅎㅎ



충격을 줄때마다 번쩍번쩍✨
백파이어가 풀 스로틀에 반응하는건 아니지만
나름 비슷한 효과를 초저렴 비용으로 낼수 있는 재밌는 아이템인것 같습니다~


이상
초저렴 백파이어 자작 후기를 마칩니다~😁
