[마이크로 RC] 전용 LiPo 배터리 충전 커넥터 자작 (PH/XH/XT60)


컨제입니다.

마이크로 드리프트 RC카에 사용하는 미니 2S 리포배터리 450mAh

이 배터리를 구매 후 제가 가지고 있는 충전케이블로 충분히 충전을 진행 할 수 있을 줄 알았습니다.
이미 송신기 LiFe배터리 및 소형 2셀배터리등 커넥터 종류(딘스/XT60/XT90/JST/불릿) 와 상관없이 모두 충전을 하고 있었기 때문입니다.

하지만 마이크로용 미니 배터리를 구매후 충전을 하려고 보니...
일명 밸런스 커넥터로 쓰이는 연결커넥터가 하나뿐이 나와있지 않습니다. 당황;;

보통은 밸런스 커넥터에 추가로 +,-가 연결된 충방전용 커넥터가 하나 더 있기 마련인데..

찾아보니 완제품으로 만들어진 충전 케이블을 구매할 수 있긴 합니다.
근데 길이도 짧고, 전체적인 마감, 가격대비등 제 기준엔 미흡해 보이는것 같습니다.

그래서

충분히 만들어 쓸수 있겠다 싶어 충전케이블을 자작해 보려고 합니다.

일단 계획은 이렇습니다.

그럼 준비물이 필요하겠죠.

준비물.
XT60 female (암) - 전원 충전용
JST-XH 3pin female - 밸런싱 커넥터용
JST-PH 3pin female - 배터리 연결커넥터용


바로 알리에서 검색해서 적당한 제품을 선택합니다.
https://ko.aliexpress.com/item/1005007079265201.html

JST XH2.54 XH ZH PH 와이어 케이블 커넥터, 암수 플러그 소켓, 1.25mm, 1.5mm, 2.0mm, 2.54mm, 2 3 4 5 6 7 8 9 10 12


XT60은 이미 보유하고 있던걸로 사용했고,
XH와 PH 커넥터는 위 링크에서 구매하였습니다.



주문 몇일 뒤 잘 도착해주었습니다.

준비가 되었으니 제작을 진행해 보겠습니다.



우선 XT60을 좀 두꺼운 빨간/검정 케이블에 맞게 각각 남땝을 해줍니다.
그리고 커버로 씌워주고

JST-XH 3pin 은 커넥터에 케이블이 연결되어 있는 제품입니다.


바로 사용하려고 보니, 어라?

빨간색 +극과 검정색 -극, 그리고 중간 연결 선인 노란색선의 위치가 다르군요.
이대로 사용하면 합선등 위험하기에 다시 선을 정렬시킵니다.

그러기 위해선 XH 3pin의 선을 모두 빼고, 다시 재정렬 시켜야겠죠.

끝이 뾰족한 송곳이 투입됩니다.



하나씩 눌러 빼낸다음



정상적인 배열( 검정 - 노랑 - 빨강) 순으로 다시 꼽아줍니다.


그리고 XT60에서 이어지는 선과
밸런스 충전용 JST-XH 3Pin에서 이어지는 선을 각각 +극 끼리, -극끼리 남땜해서 연결해주고

나머지 노란색은 곧바로 배터리와 물려지는 JST-PH2.0 3Pin에 연결됩니다. 빨강, 검정도 PH2.0에 물려서 남땜

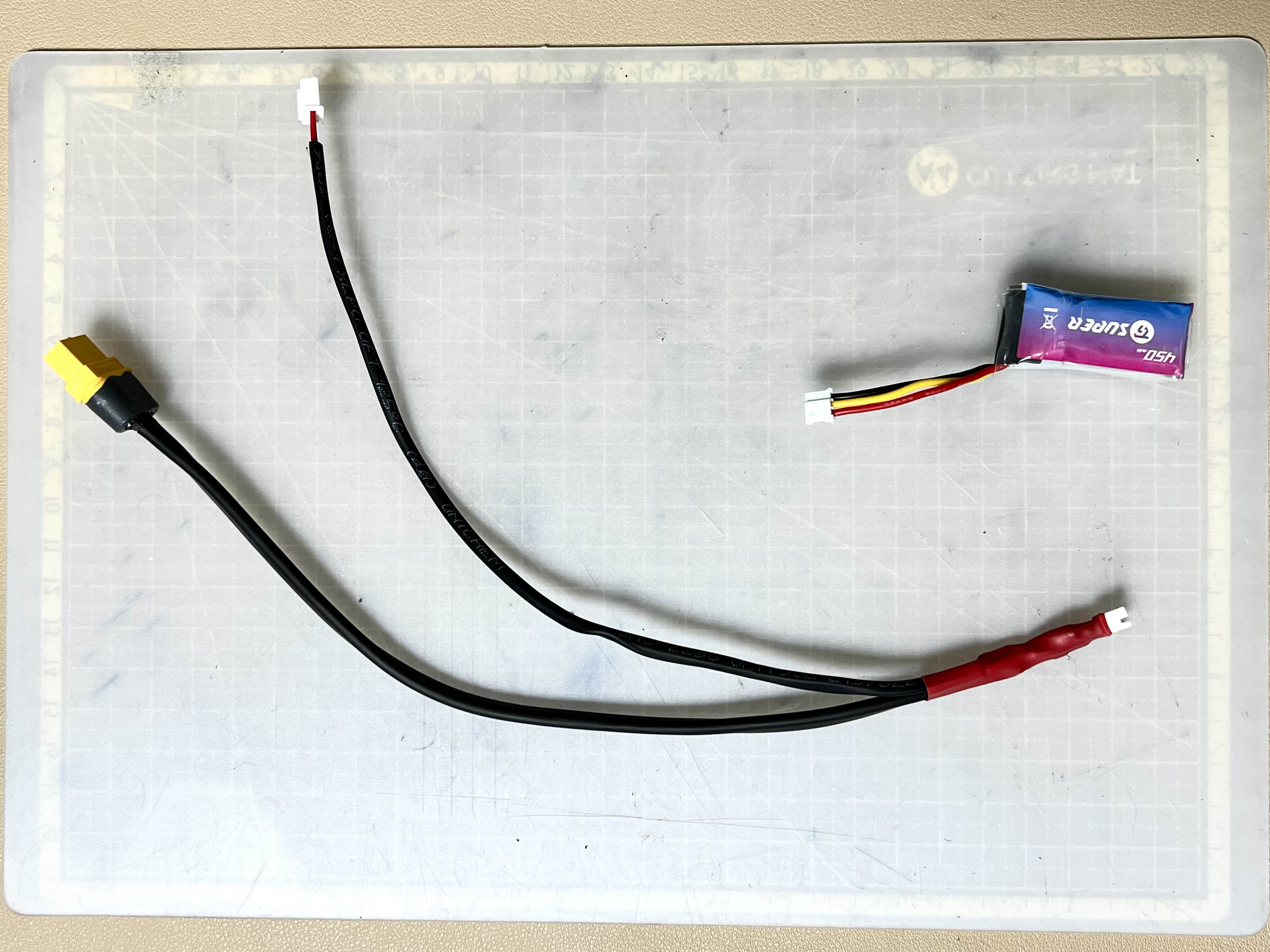

모두 열수축포로 한번씩 감싸줘서 마무리하면 완성!



완성 되었으니, 잘 작동하는지 테스트 해봐야겠죠.

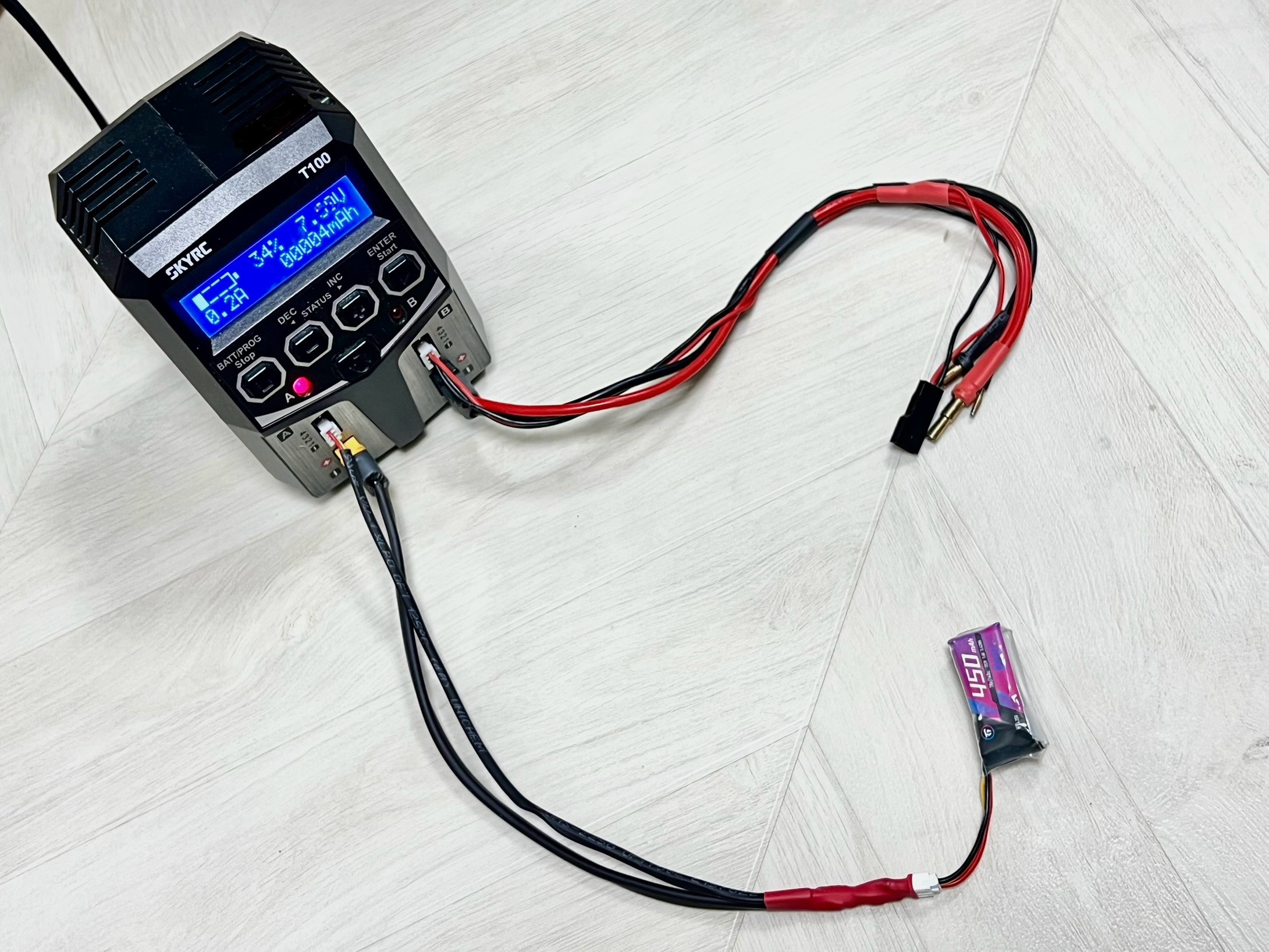

T100 충전기에 XT60과 XH 밸런싱 커넥터를 연결하고 배터리를 연결 한 후 충전을 시작해보니


아주 잘 작동합니다~! 굿 👍

케이블 길이도 여유있게 제작해서 불편함 없이 잘 사용하면 될것 같습니다.

이상으로 PH2.0 마이크로 커넥터 리포 배터리 충전전용 케이블 제작을 마칩니다.

감사합니다

- 끗 -
