포털엑슬(Portal Axle) 이란 무엇일까?

일반 엑슬(axle)은



구동되는 휠+타이어의 중심부로 연결되어지는 축(엑슬)이 직선형태이다.



포털엑슬(Portal Axle)은



구동되는 휠+타이어의 중심부에서 한단계 위로 올라가 축(엑슬)과 연결되는 형태이다.



설명한것 처럼 포털엑슬의 구조를 그림으로 비교해보면 이렇다.

여기서

한단계 위로 올리는 축(엑슬)의 이유는 무엇일까?

그리고 그 행위가 주는 이점은 무었일까?



이는 RC에도 동일하게 적용된다.

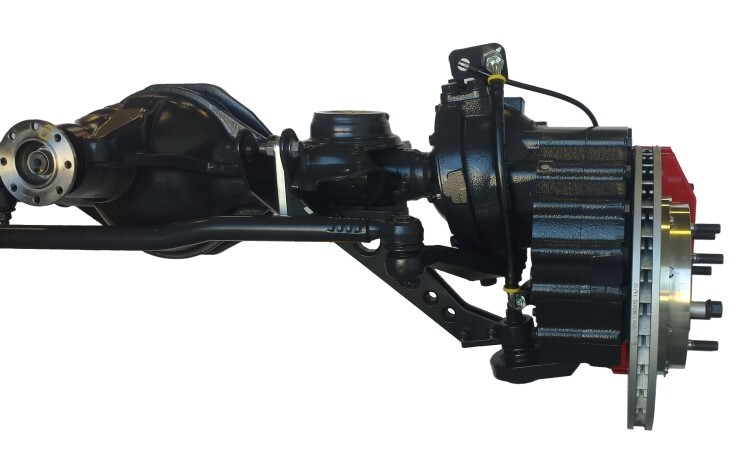

포털엑슬의 내부를 잘 보여주는 사진이다.

차축과 바퀴 사이에 기어를 장착하여 차축의 높이를 높이는 포탈 액슬(Portal Axle) 방식은

이처럼 구동계에서 오는 동력을 휠로 전달시 한단계 더 거쳐 전달되록 되어있다.



차축의 높이가 높아짐으로써 차체 자체의 높이가 높아져 차체가 낮은 차량보다 큰 바위나 큰 험로를 주파할때 큰 이점을 주어 예전부터 오프로드 자동차에 보편적으로 적용해왔던 구조이다.

또 다른 이점이라고 한다면 엑슬에서 전달된 동력을 휠에 전달하는 과정에서 기어로  한번 더 감속을 거침으로써 동력의 토크가 증대되어 험로주파능력이 좀더 상승한다는 큰 이점이 있다.

물론 단점도 존재한다.

높은 토크를 얻는 만큼 속도는 줄어들어 차량이 낼 수 있는 최고속도는 줄어든다.



그래도 최고속도보다 높은 토크가 요구되는 오프로드에서 이러한 구조는 사실 당연한 선택이라고 생각된다.
