하비윙(Hobbywing) 퓨전SE(Fusion-SE) 중립방법

퓨전SE 메뉴얼

https://manuals.plus/ko/hobbywing/hw-smc319dul-quicrun-fusion-se-manual#axzz8FqYOtMv6

HOBBYWING HW-SMC319DUL QUICRUN Fusion SE 사용 설명서





중립방법.



스로틀 범위 설정 – ESC 보정
ESC를 처음 사용하기 전에 또는 스로틀 채널 "TRIM", DIR, EPA의 라디오 변경 매개변수 후에 스로틀 범위를 재설정해야 합니다. 그렇지 않으면 ESC가 사용하지 못하거나 잘못된 동작을 할 수 있습니다. 스로틀 채널("FIS")의 페일 세이프 기능을 출력 모드를 닫거나 보호 값을 중립 위치로 설정하여 수신기가 라디오 신호를 수신할 수 없을 때 모터가 작동을 멈추도록 하는 것이 좋습니다. 스로틀 범위를 설정하는 방법은 다음과 같습니다.



1. 라디오를 켜고 스로틀 채널의 "D/R", "EPA", "ATL"을 100%로 조정하고(라디오에 디스플레이 화면이 없는 경우 해당 노브를 최대 위치로 조정) " 스로틀 채널의 TRIM•을 O로 설정합니다(리모컨에 디스플레이 화면이 없으면 해당 노브를 중간 위치로 조정하십시오).

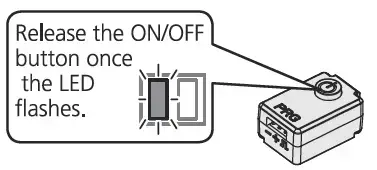

2. 전원이 꺼진 상태에서 전원 버튼을 계속 누르고 있습니다. ESC 스위치의 빨간색 표시등이 깜박이기 시작한 다음 즉시 전원 버튼에서 손을 뗍니다(8초 이내에 전원 버튼에서 손을 떼지 않으면 ESC가 다른 모드로 들어가 다시 시작해야 함) 모터가 동시에 소리를 냅니다.



3. 이때 중립 위치, fo1Ward의 끝 위치, Backward의 끝 위치의 세 지점을 설정해야 합니다.
   1. 스로틀 트리거가 중립 위치에 머무르고 전원 버튼을 누르면 녹색 표시등이 한 번 깜박이고 모터가 "삐" 소리를 한 번 내며 중립 위치가 저장되었음을 나타냅니다.
   2. 스로틀 트리거를 전진의 끝 위치로 이동하고 전원 버튼을 누르면 녹색 표시등이 두 번 깜박이고 모터가 "삐"를 두 번 울려 전진의 끝 위치가 저장되었음을 나타냅니다.
   3. 스로틀 트리거를 후진의 끝 위치로 밀고 전원 버튼을 누르면 녹색 표시등이 세 번 깜박이고 모터에서 "삐"가 세 번 발생하여 후진의 끝 위치가 저장되었음을 나타냅니다.
4. 보정 후 모터는 정상적으로 작동할 수 있습니다.







간단요약!

1. 배터리 연결, 전원 off상태 유지.

2. 그상태에서 전원버튼을 꾸욱 누르고 있음(전원버튼이 빨간색 깜빡일때 뗌)

3. 수신기 중립상태일때 전원버튼 1번 누름

4. 전진 풀 스로틀에서 전원버튼 1번 누름

5. 후진 풀 스로틀에서 전원버튼 1번 누름

6. 중립완료, 주행테스트
