양카로 만들어줄 LED 제품, 배터리형 -> 직결연결 변환 적용기

컨제입니다

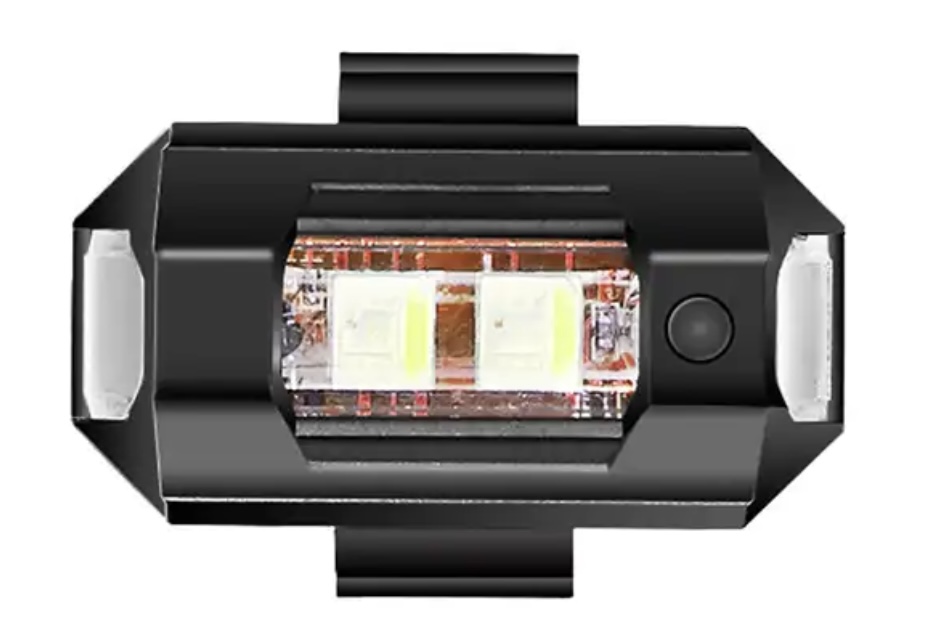

알리에 크기는 작지만 번쩍번쩍 다양한 색깔의 led가 들어가있는 조명이 있습니다.

https://a.aliexpress.com/_oBgITc6

US $4.32 | 오토바이 드론 스트로브 라이트 USB LED 충돌 방지, 야간 비행 미니 경고등, 경고등

이제품입니다.

외부 전원 입력없이 자체 내장되어있는 배터리로 usb를 이용해 충전해서 사용하는 방식인데,
장점은 크기가 작고 색깔 다양하고 예쁜데 단점이 초미니 크기의 배터리로 인해 사용시간이 매우 짧다는것입니다.
배터리 크기가 거의 새끼손가락 손톱만한정도..
또 사용후 충전 해줘야하는 번거로움은 덤

그래서 충전의 귀차니즘과 지속시간의 제한을 없애고자 수신기에서 나오는 전원을 끌어다 쓸수 있는 방법이 없을까 하고 여러 고민을 하게 됩니다.

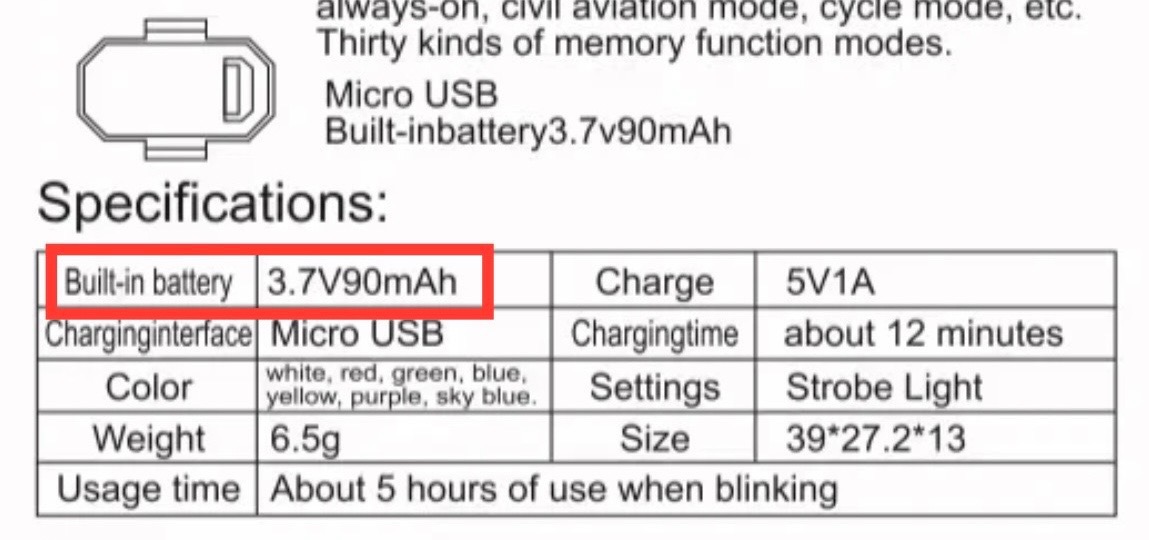

우선 제품의 스펙을 살펴보니
내장되어 있는 배터리는 3.7v 1셀에 용량 90mAh짜리네요

흐음,,
그럼 수신기에 연결한다고 했을때 수신기에서 나오는 전원 5v를 약 3.7v로 하강시켜 저 led를 연결하면 잘 작동할 것같아 보입니다.

뭐가 없을까 이래저래 찾아봅니다.

.
.
.


그러던중 알리에서 이런걸 발견했습니다.

https://a.aliexpress.com/_oFH70ei

US $3.38 | 조정 가능한 전원 모듈, 3.3V, 5V, 9V, 12V, MP1584EN, DC, 3A, 강압 하강 출력 모듈, LM2596

오호!
간단히 연결만으로 높은 전원을 인가하면 무조건 3.3v로 낮춰주는 모듈입니다.

수신기에 연결시 약 5v~6v 정도의 전압이 나오는데 이걸 3.3v로 낮출수 있다는 겁니다.

가격도 저렴하니 냉큼 주문을 넣어봅니다.
(할인적용 $1.08, 우리돈 1500원에 주문완료 / 배송비 0원)

.
.
.

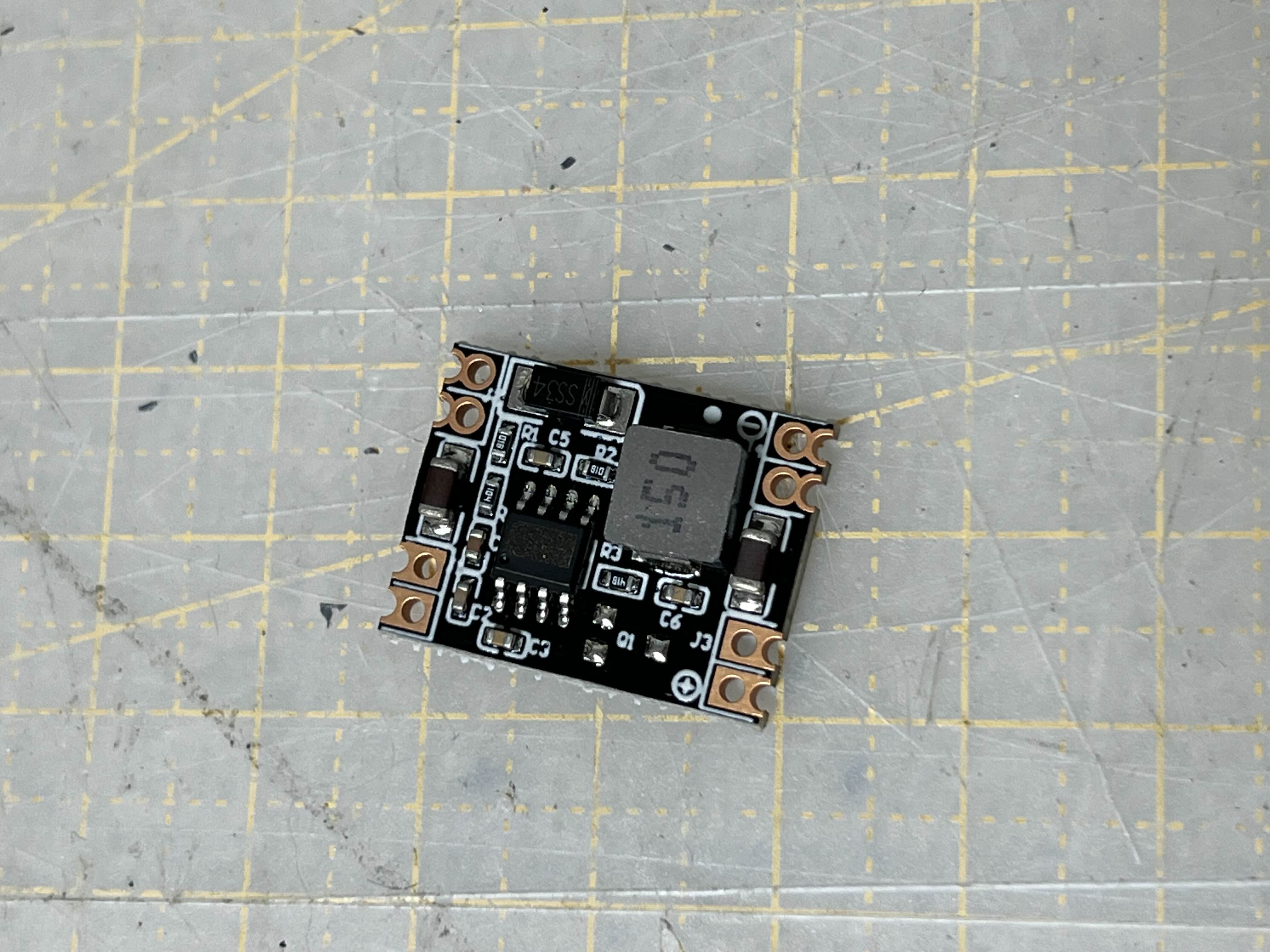

몇일 후 잘 도착해주었습니다.

크기는 동전보다 살짝 작습니다.

바로 잘 작동하는지 확인해봐야겠죠~

in과 out부분이 표시되어 있어서 남땜으로 선을 연결해주고

in부분에 3셀 11.1v를 +선과 -로 물린다음 out부분을 테스터기로 찍어보니 정확히 3.3v가 나오네요! 구~웃👍


자 이제 이식을 해보겠습니다.

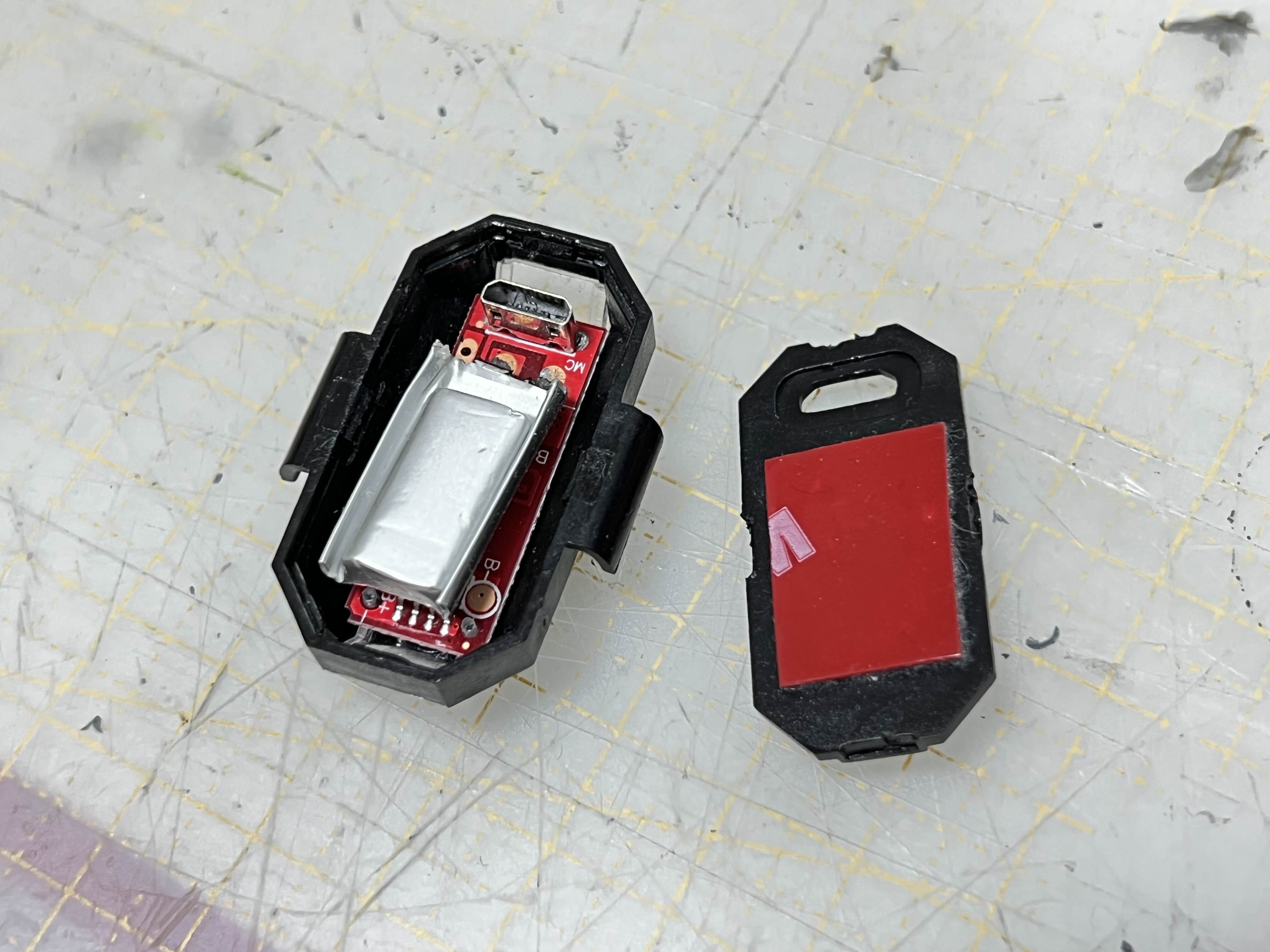

우선 번쩍이 led의 뒷 뚜껑을 따서 열어주고

보이는 하얀 납처럼 생긴게 배터리인데, 단순히 +,-로 연결되어있으니 과감히 잘라내어줍니다.

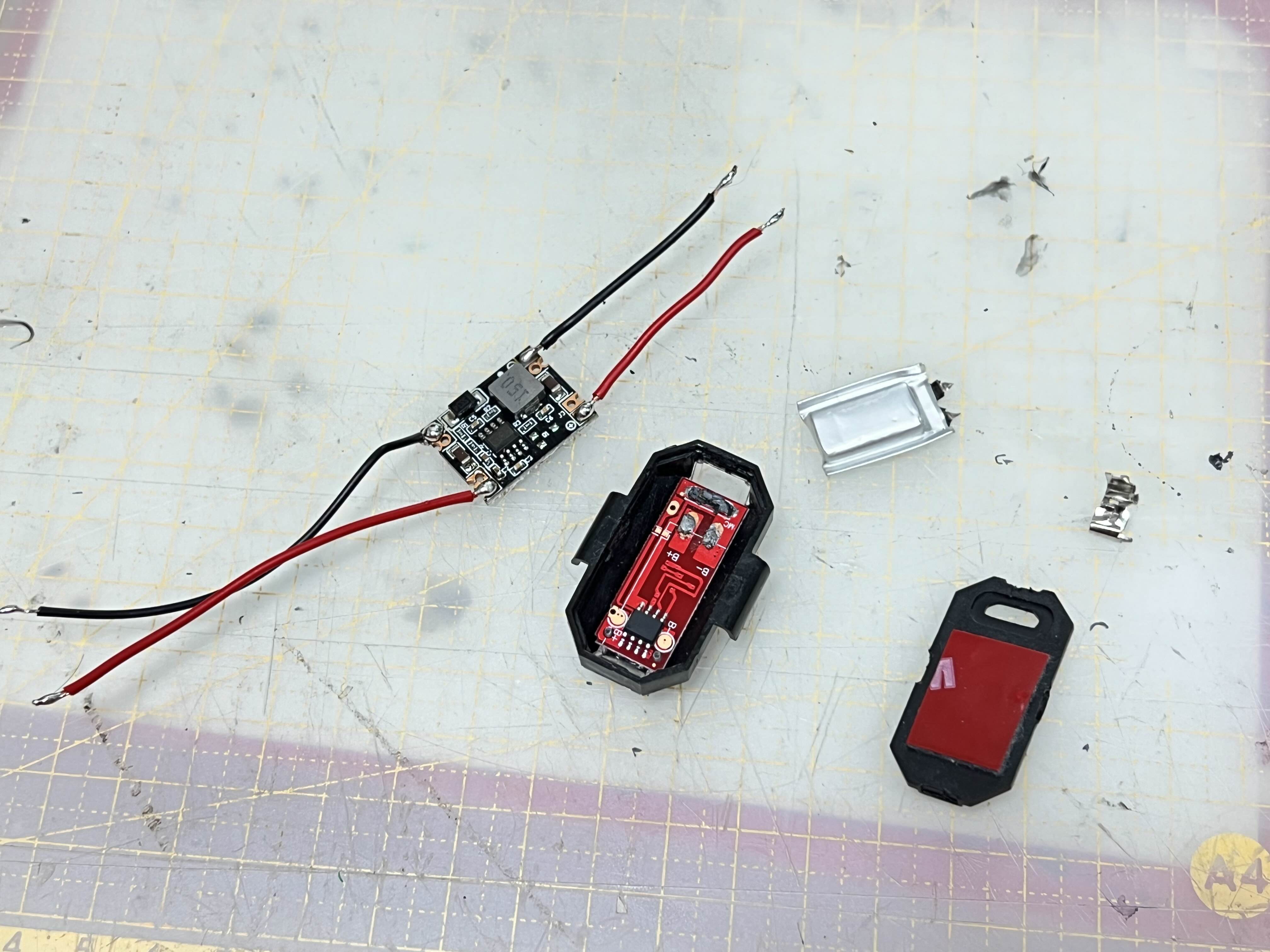

그리고 그자리에 선을 남땜해줍니다.

잘 연결된것 같으니 잘 작동하나 확인해봐야겠죠.
다시 3셀 배터리에 직접 물리고 led의 전원을 켜보니 잘 작동합니다!

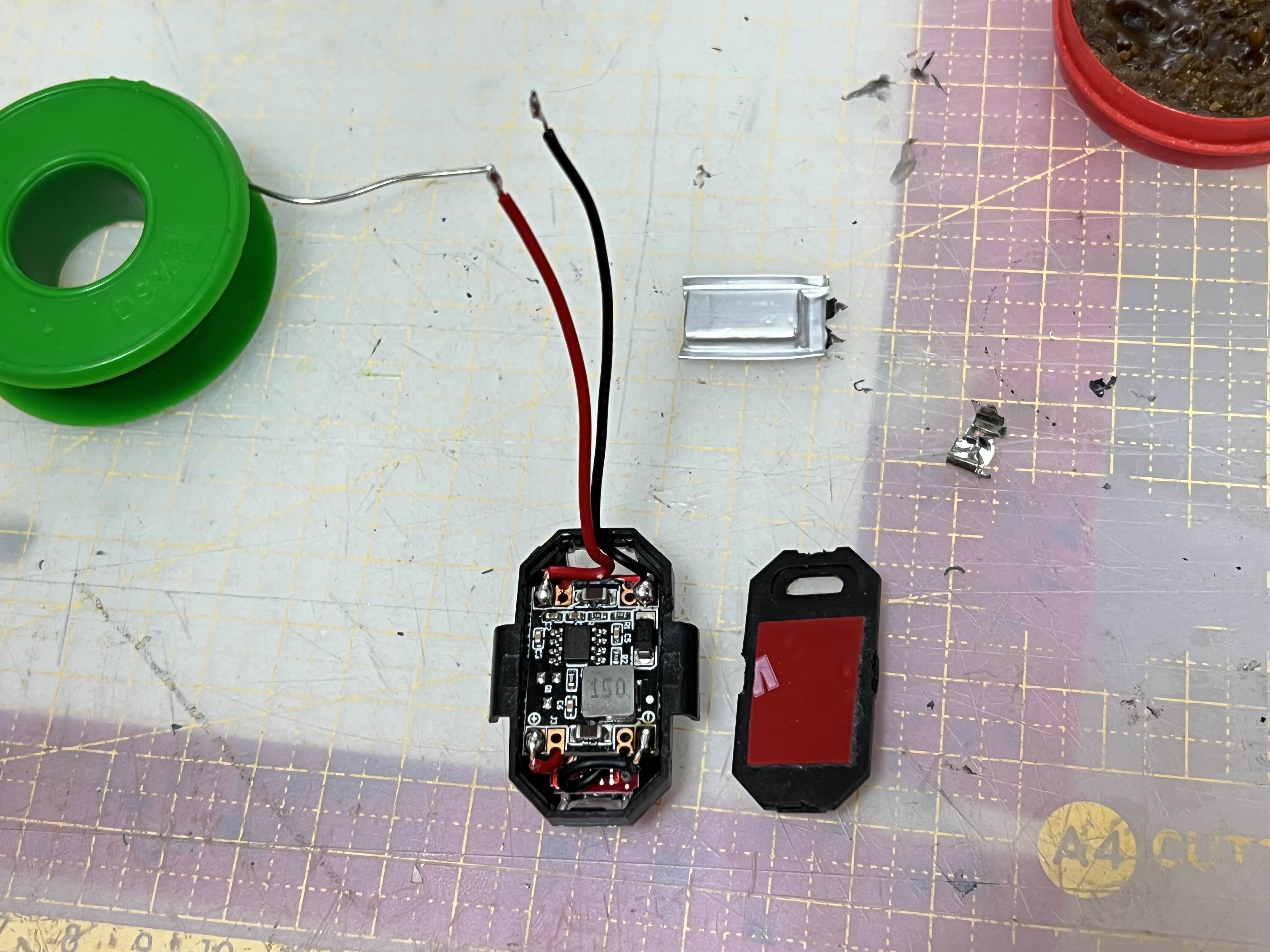

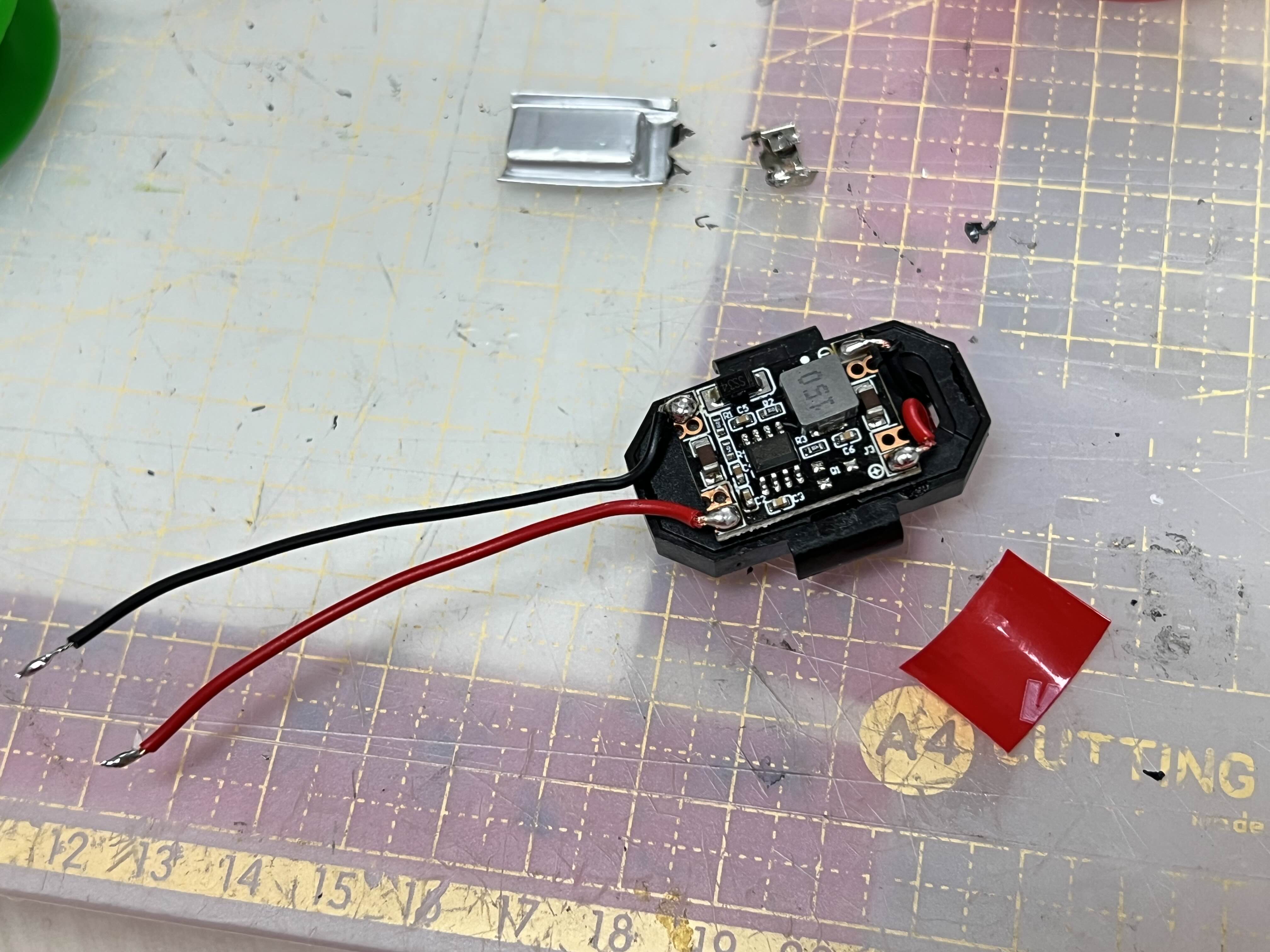

이제 마무리로 스텝다운 모듈을 led와 떨어지지게않게 잘 부탁시킵니다.

이제 usb충전 단자는 필요없으니 떼어내주고 그 구멍으로 배선을 쏘옥 넣어 바깥쪽으로 빼줍니다.

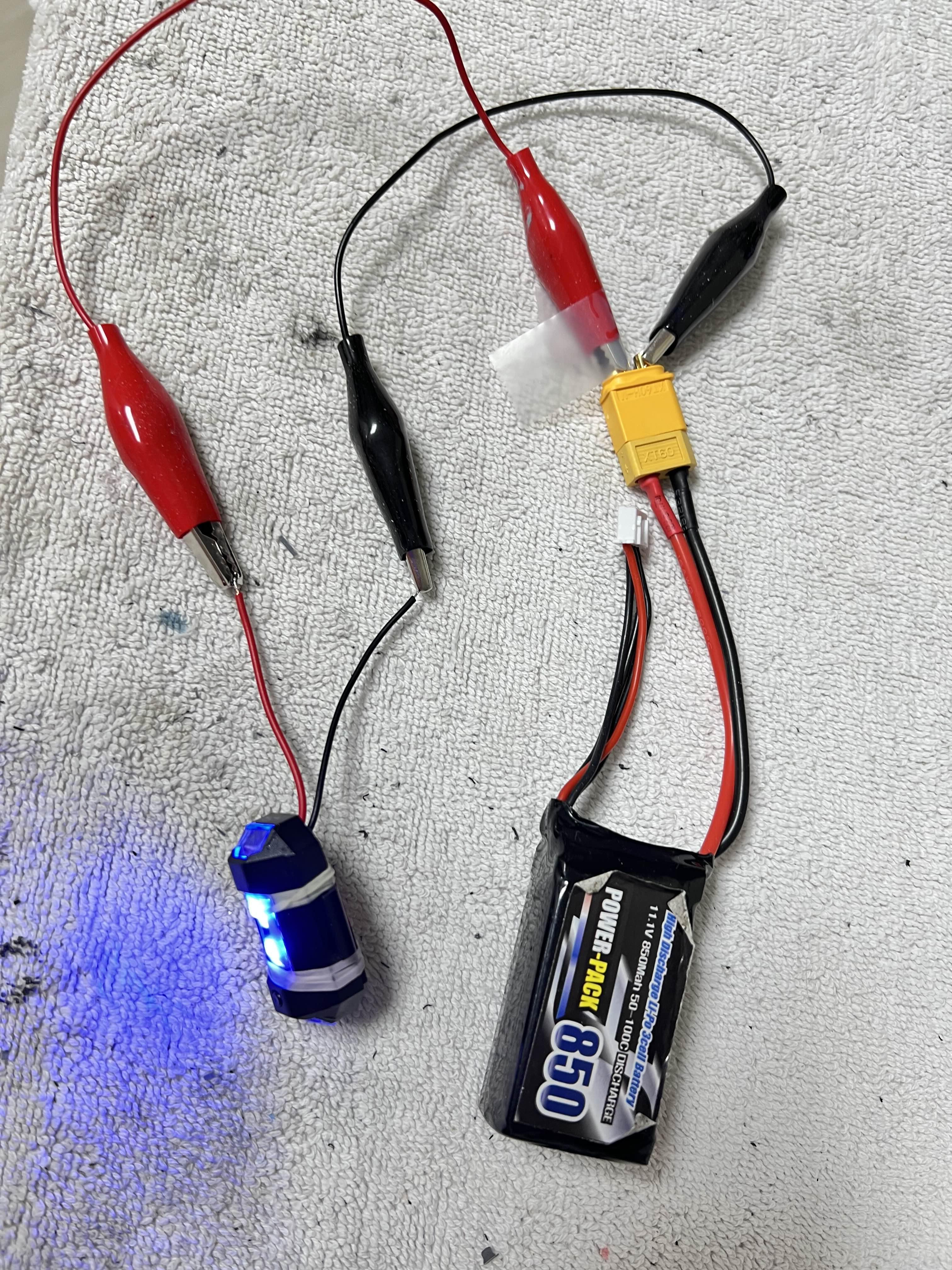

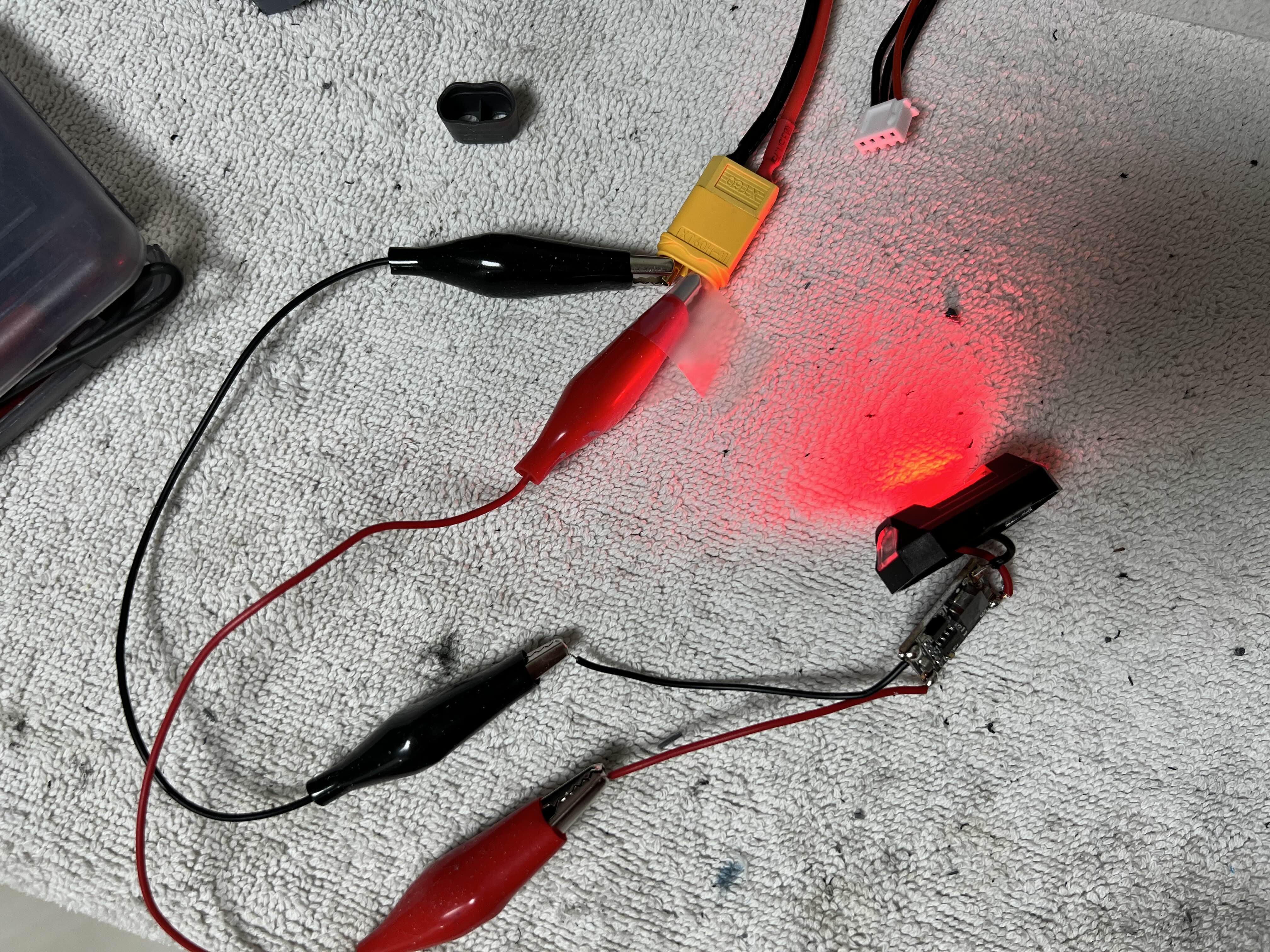

3셀에 물려 테스트하는 장면입니다.

잘되니 배선을 수신기에 연결할 수 있도록 후타바잭으로 찝어줍니다.

그리고 운행가능한 차량을 가져와 수신기에 꼽고 전원 on

작동은 아래 영상으로

음,
일단 수축포등으로 한번 감싸줘서 모듈을 보호해줄게 필요하겠군요

이로써 배터리의 구속에서 벗어나 부착 방향에 따라 언더네온이 될수도, 헤드라이트가 될수도 있겠습니다.

간단하지만 결과물는 훌륭하네요! 대만족!


지속시간은 아직 검증되지 않았기에 하루정도 켜놓고 무리없을지는 지켜봐야겠습니다ㅎ


이상 마칩니다.

- 끗 -
