RC에 사용하는 전선 규격 AWG에 대한 고찰

컨제입니다.

RC를 하다보니, 전선규격까지 알아보게 되는군요.

배터리로 움직이는 RC이므로 전선은 뺄수없는 필수중의 필수인데

그중에서 성능과는 무관하지만 외관을 꾸미고 실차느낌을 줄 수 있게 해주는 LED는 RC에 큰 재미요소중 하나인것 같습니다.

이 화려하게 꾸며주는 LED는 물론 시중에 파는 완제품도 있겠지만

좀더 커스텀하게 원하는데로 연결하고 붙이는 과정이 필요하다면 남땜과 LED 그리고 그걸 연결해주는 전선이 필요하겠습니다.

그래서 뭣모를때는 아무꺼나 남아도는 전선을 이용해 LED를 연결해왔는데,

전류가 낮은 LED에 과한 두께의 전선으로 연결해서 바디의 무게감이 올라갔다던지 하는 불필요한 문제점(?)이 발생하는것 같아 적당히 맞는 전선을 찾아보고 정리를 해보려고 합니다.


우리가 사용하는 전선에 측면을 자세히 살펴보면 숫자와 함께 AWG라는 용어가 적혀 있습니다.



AWG가 무엇인가?


AWG (American Wire Gauge) 즉 미국 전선 규격을 뜻합니다.

이는 미국에서 정한 규격으로 미국 뿐만 아니라 그 외 지역에서 구리, 알루미늄 및 기타 전선의 굵기를 나타내는 단위로서, 전선의 지름 11.680 mm를 AWG 0으로, 0.127 mm를 AWG 36으로 하고, 그 사이를 39 단계로 나눈 전선굵기 번호 체계를 말합니다.

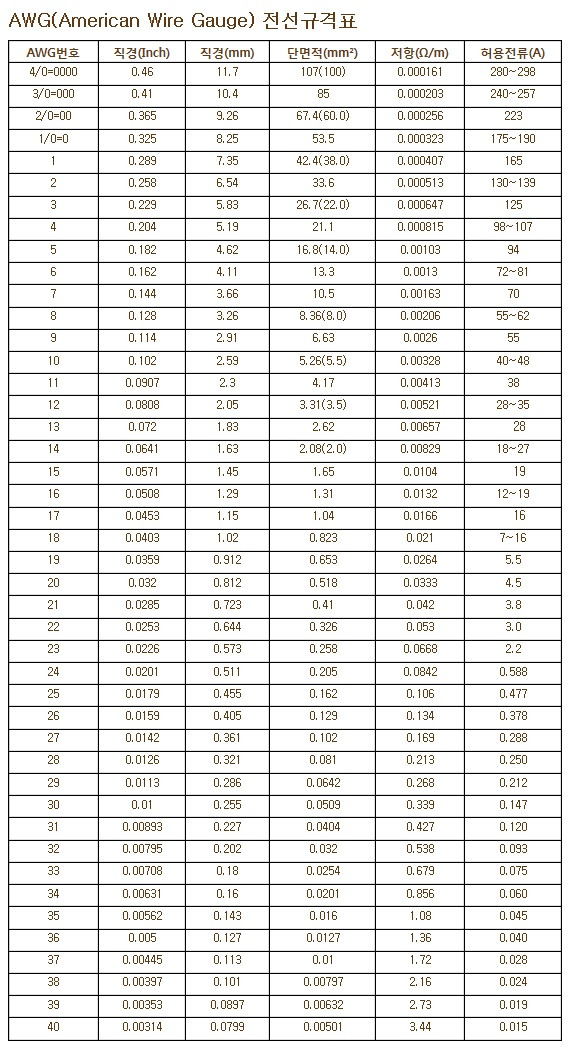

전선규격은 다음과 같습니다.


AWG가 낮을수록 선의 굵기가 더 굵고 높을수록 가늘다 보면됩니다.

전선이 굵으면 전기적 간섭의 영향을 받을 가능성이 더 적고(안정적이게 되고), 반대로 얇으면 간섭의 영향을 받을 가능성이 많아집니다(불안정적).

일반적으로 지름이 더 가는(얇은) 전선은 동일한 거리에서 굵은 전선이 전송할 수 있는 량 만큼의 전류를 전송하지 못하게 됩니다. 허용 전류는 케이블의 단면적에 비례하며, 대략 1제곱밀리미터 당 10A(암페어) 정도 입니다. (가정용 220V 구리선은 대게 AWG 14 사용)

전기만 통하면 된다고 아무 전선이나 사용하면 안되고, 사용전류에 맞게 적정한 굵기의 전선을 사용하여야 합니다.
굵은 전선에 약한 전류가 흐르는건 아무런 문제가 없지만, 만약 가느다란 전선에 아주 많은 값의 전류가 흐르면
그 전선 내의 저항성분으로 인해 점차 뜨거워지고 급기야는 화재 사고로 이어질 수 있습니다.

합선의 성질을 가지는 누전이 발생하면 전선에 많은 전류가 흐르게 되고, 만일 그 전선이 과전류를 견디지 못하면 피복이 녹으면서 화재로 이어질 수 있기 때문입니다.

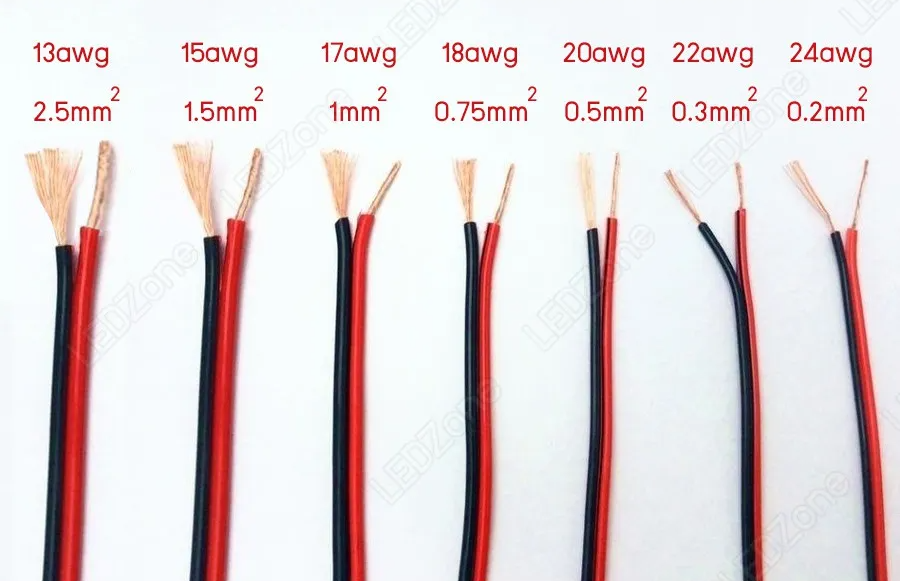

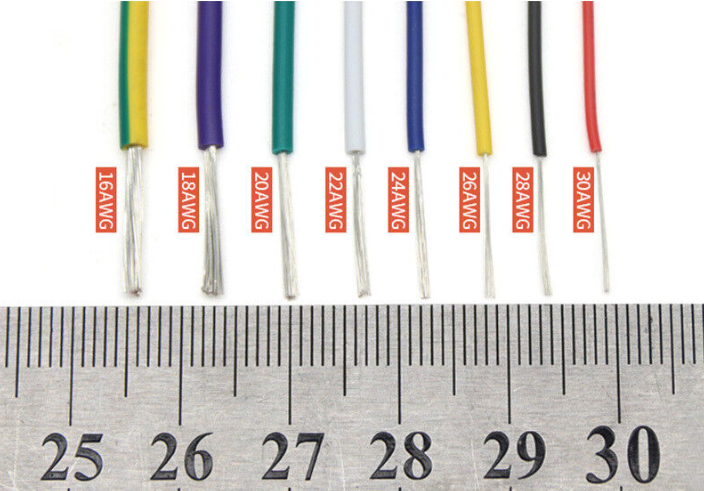

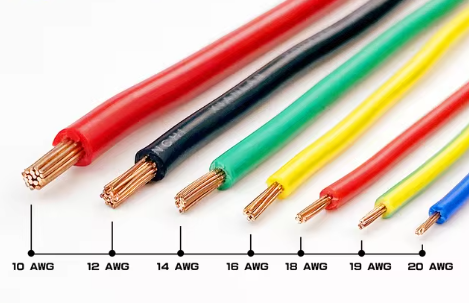

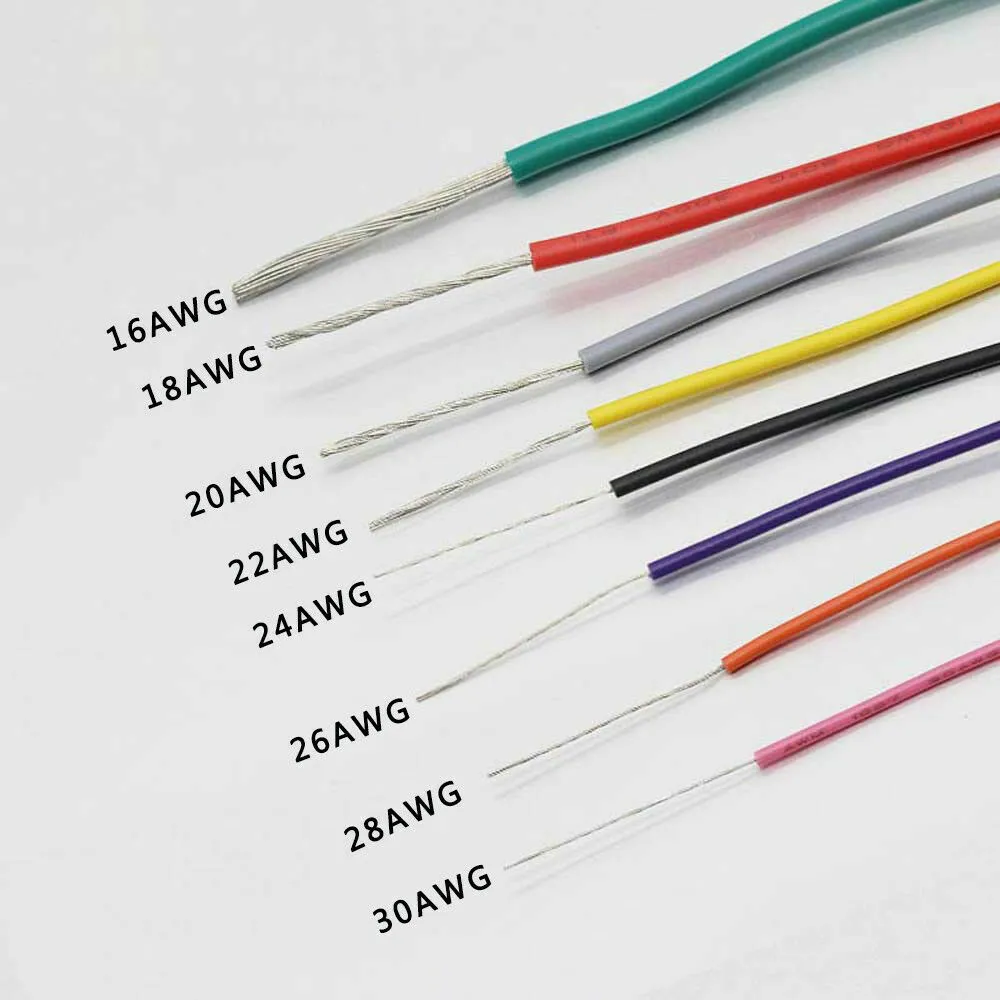

실제 크기를 비교한 사진을 보겠습니다.



변속기와 모터 사이에는 과도한 전류가 순간적으로 흐를 수 있기에
숫자가 낮은 AWG 전선을 사용해야 합니다.

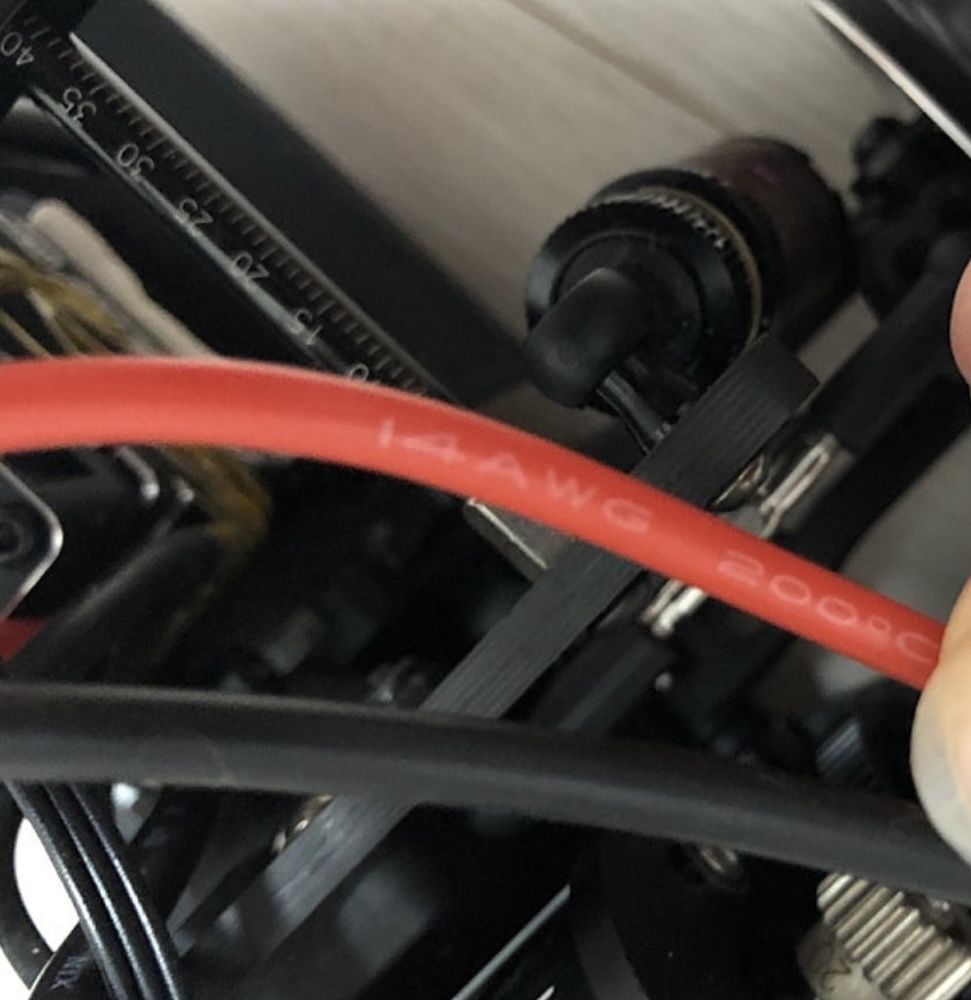

보통 12AWG를 사용하곤 합니다.
(변속기 제조사에서 사용하는 전선이 12AWG이며, 전선 두께로 인해 기자재 배치가 어려울경우 14AWG도 사용 가능)

하지만 LED같은 낮은 전류를 사용하는 장치들은 얇은 전선을 사용해도 무방하겠습니다.



직접 LED에 사용하려고 22AWG 전선을 구매해봤는데, 좀 두꺼운감이 없잖아 있습니다.

LED 40~50개를 한번에 연결해서 모든 전류를 하나의 케이블로 모아 흐르게 한다면야 모를까 단순히 한두개의 LED를 켜기위해 22AWG 전선을 사용한다는건 좀 과한느낌이 들었습니다.

그래도 좀 안정적인게 좋다 하면 26 AWG 케이블이 맞을것 같고, 좀더 얇은걸 원하면 28AWG가 맞을것 같습니다.

물론 정답은 없습니다.
사용전류에 딱 맞춰 전선을 선택하기 보단 약간의 여유가 있게 선택하는것이 좋겠지만,
아무래도 RC에서 사용하는 전류는 생각보다 미비하기에 적당한 선을 유지하면 되겠습니다.



---



일반적으로 브레드보드(일명 빵판) 에 사용 되는 적당한 선의 지름은 0.6mm 정도 이며, 연선으로는 AWG24 단선으로는 AWG22가 적당합니다.

또 한가지 흔히 사용하는 UTP케이블(랜선) CAT5의 경우 AWG24를 사용합니다.

위 표를 통해 간단한 계산법을 보자면,

예를들어 18AWG의 직경(mm)은 약1.02mm이며 , AWG값이 6증가하면 표와 같이 24AWG 직경은 약0.51mm로 절반으로 줄어듭니다.

*임의의 AWG 전선에서 6만큼이 증가하면 그 전선의 직경(mm)은 절반이 된다고 보시면 되겠습니다.


전류대비 적당하고 여유있게 전선AWG를 선택 하여 안전하고 즐거운 RC생활 하시기 바랍니다.

감사합니다.

- 끗 -
