평납 5g 무게추 하우징 제작 및 적용

컨제입니다.

무게추를 제작해보고자 합니다.

사실, 제작 이랄 것도 없이, 평납 5g 무게추를 그대로 장착하는게 보기가 싫어 외부 케이스(하우징)를 만들어 보고자 함입니다.

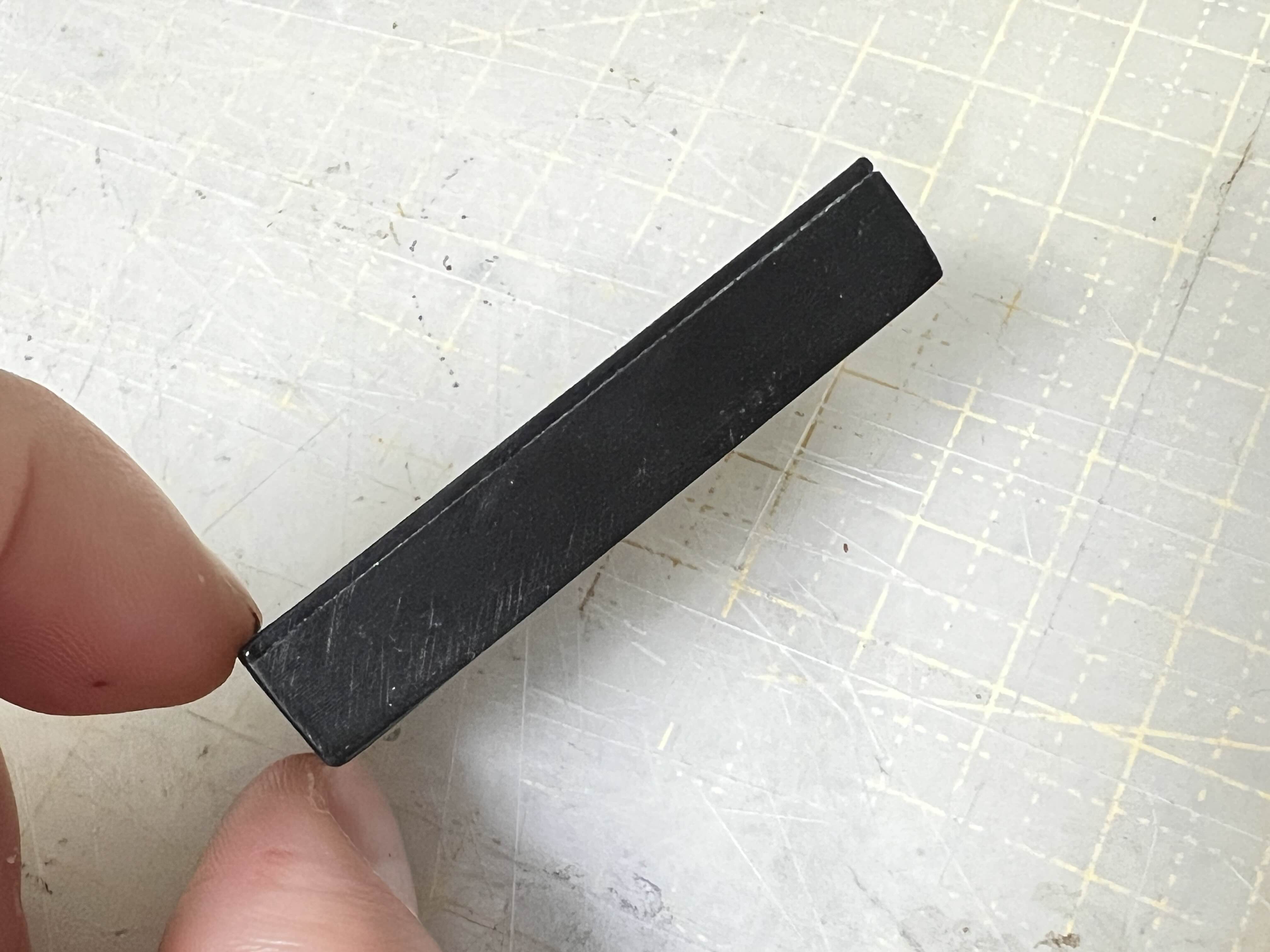

5g짜리 무게 추

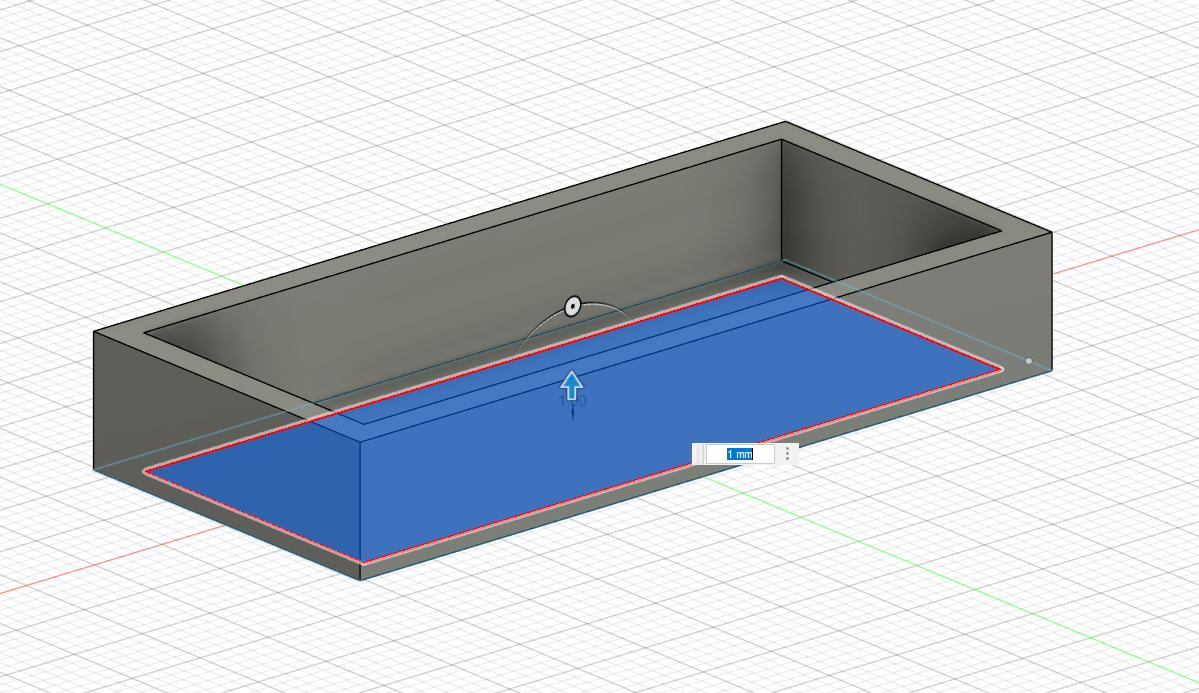

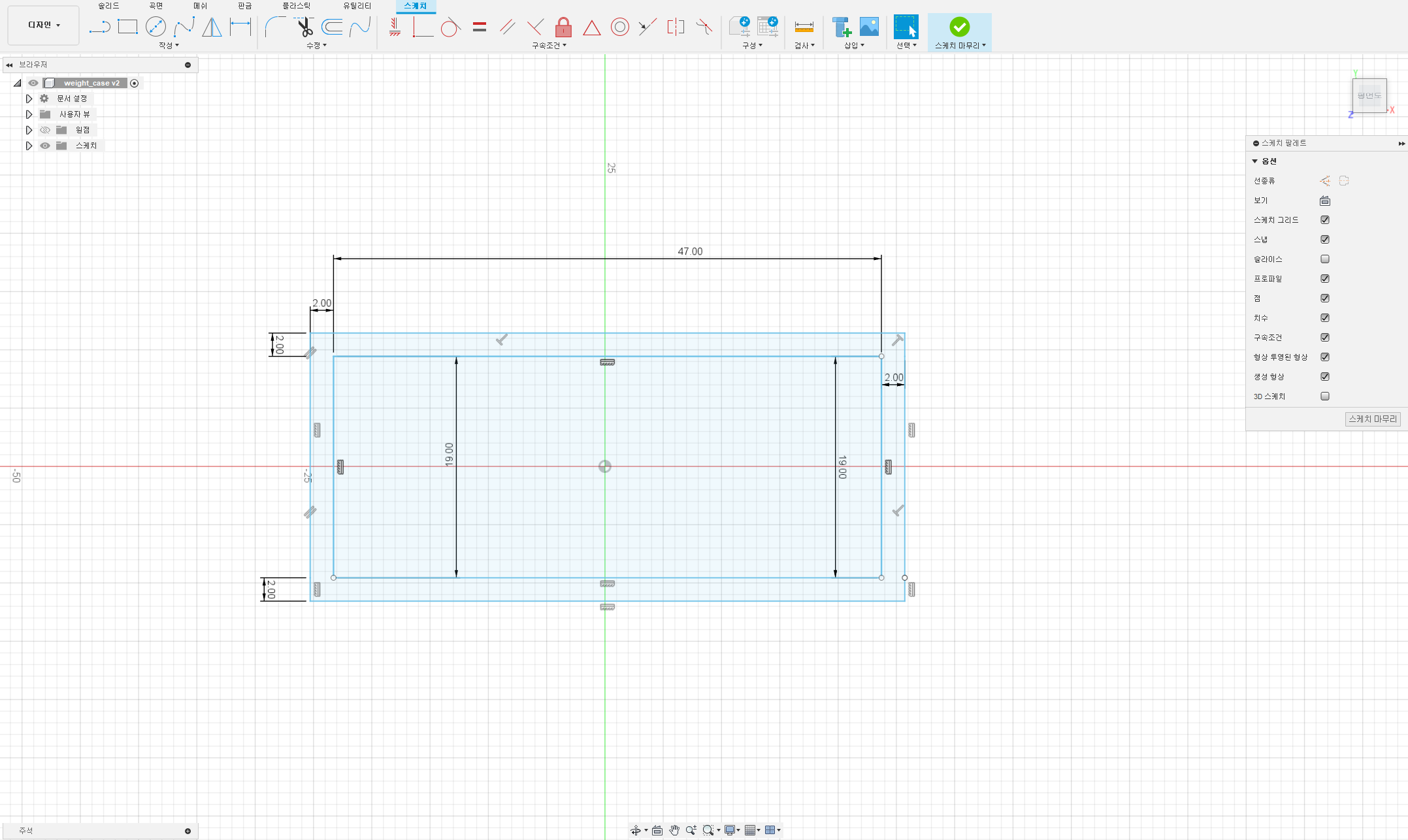

우선 평납의 크기를 재고 그에 맞게 퓨전 360으로 도면을 그립니다.



높이를 맞춰 올려주고

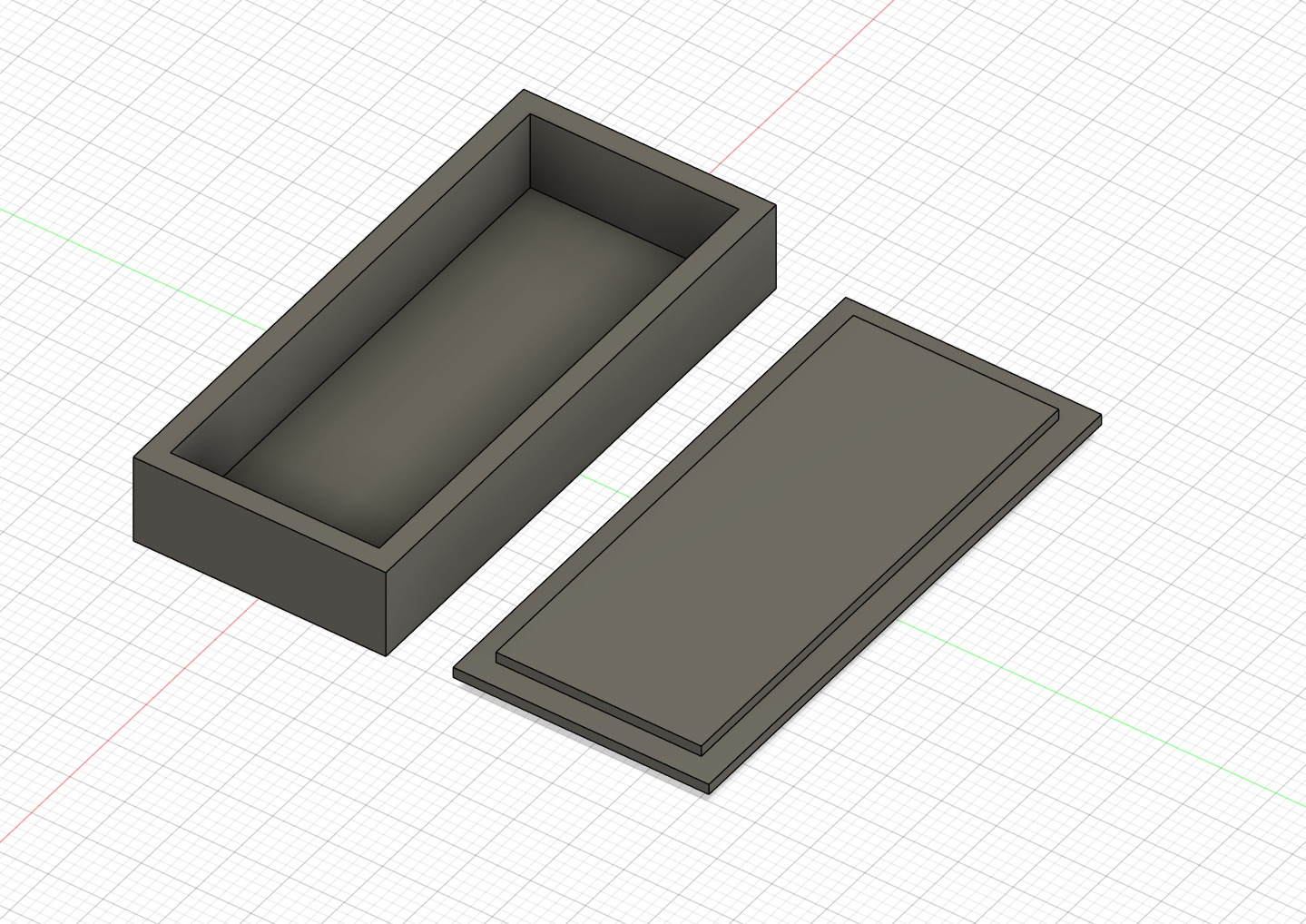

뚜껑도 그려서 완성

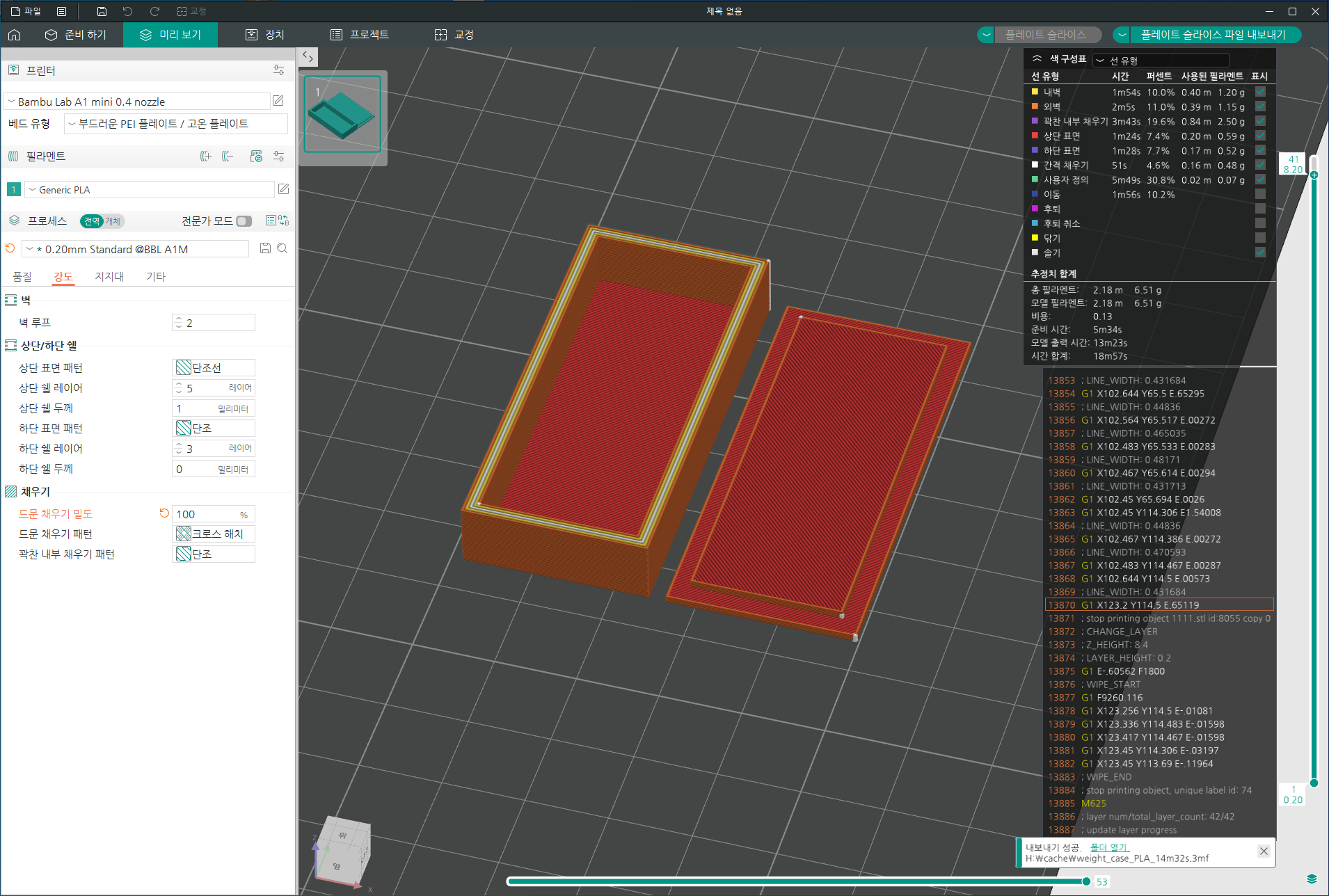

완성된 파일을 오르카 슬라이서로 가져가서 슬라이스 합니다.


그리고 검정색 필라멘트를 3D프린터에 넣어주고 출력을 시작!

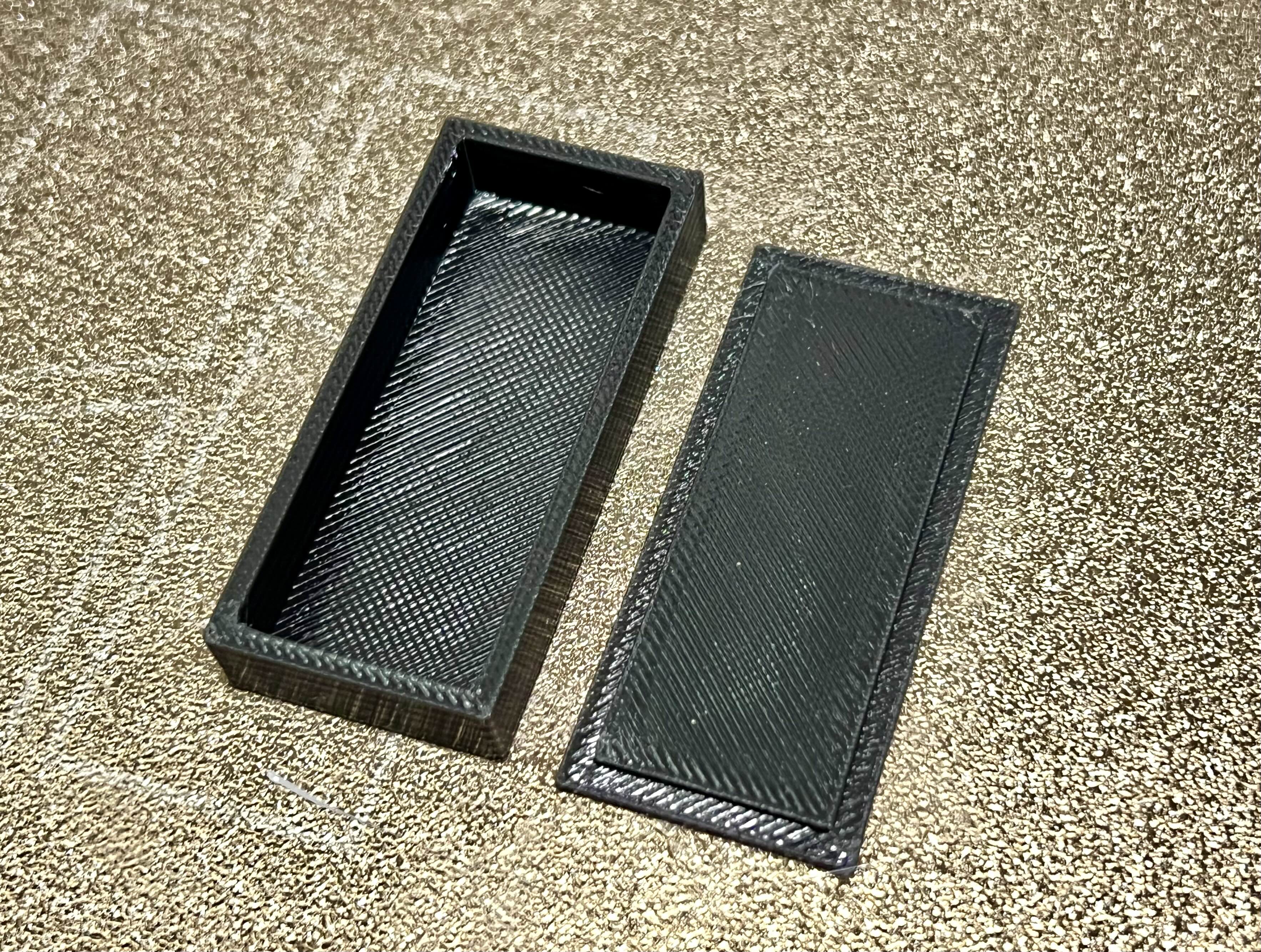

약 18분정도 만에 완성이 되어 나왔습니다.

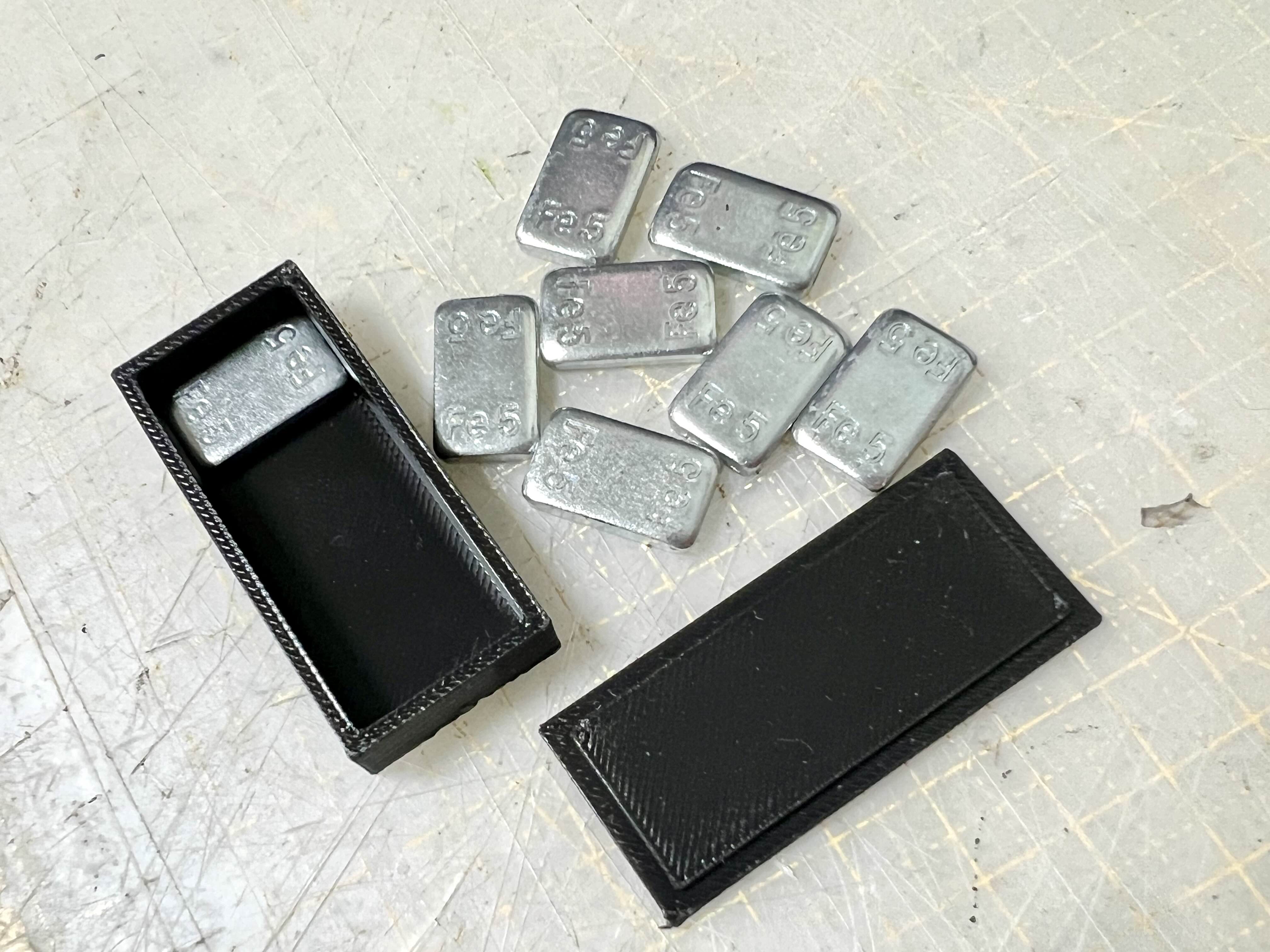

자 이제 여기에 평납을 넣기만 하면 됩니다.
넣어보니 딱 맞게 들어가네요

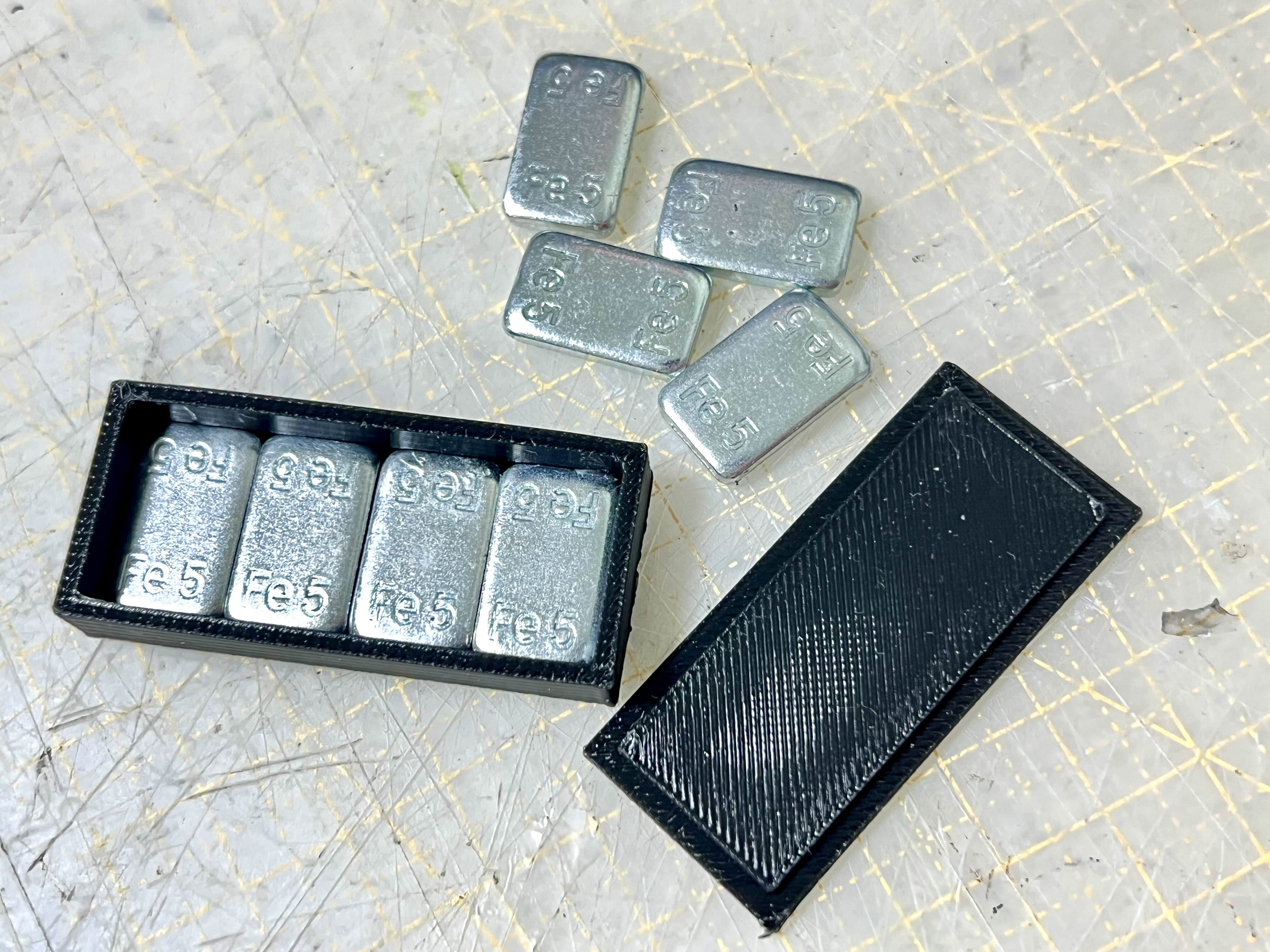

바닥에 4개, 그 위로 4개
5g짜리 평납 8개를 넣었으니 5 x 8 = 40g



e6000 본드로 살짝 발라주고 뚜껑을 덮어줍니다.

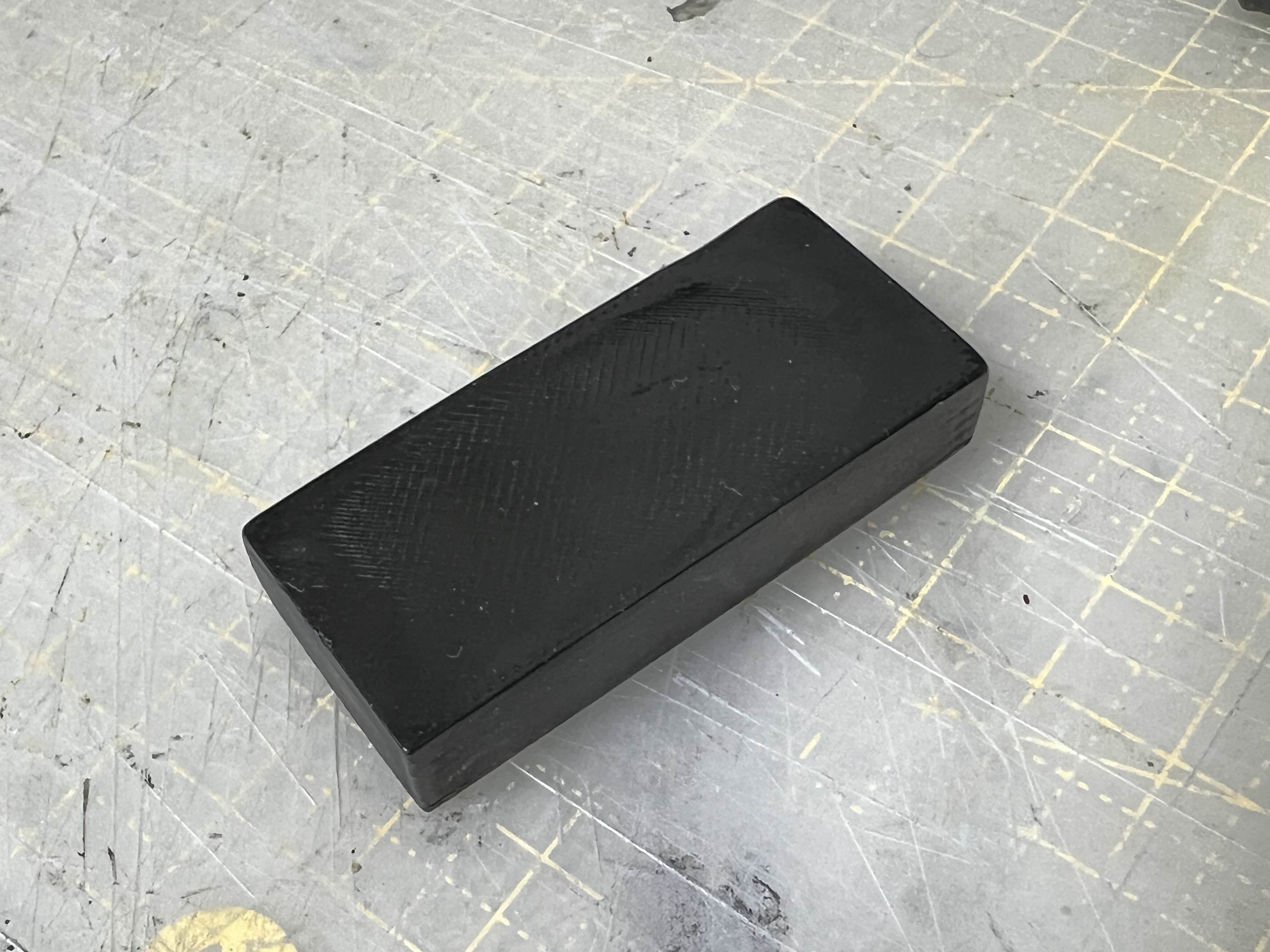

단단히 붙여진 평납케이스

자 이제 이걸 쓰려면 구멍이 필요하겠죠

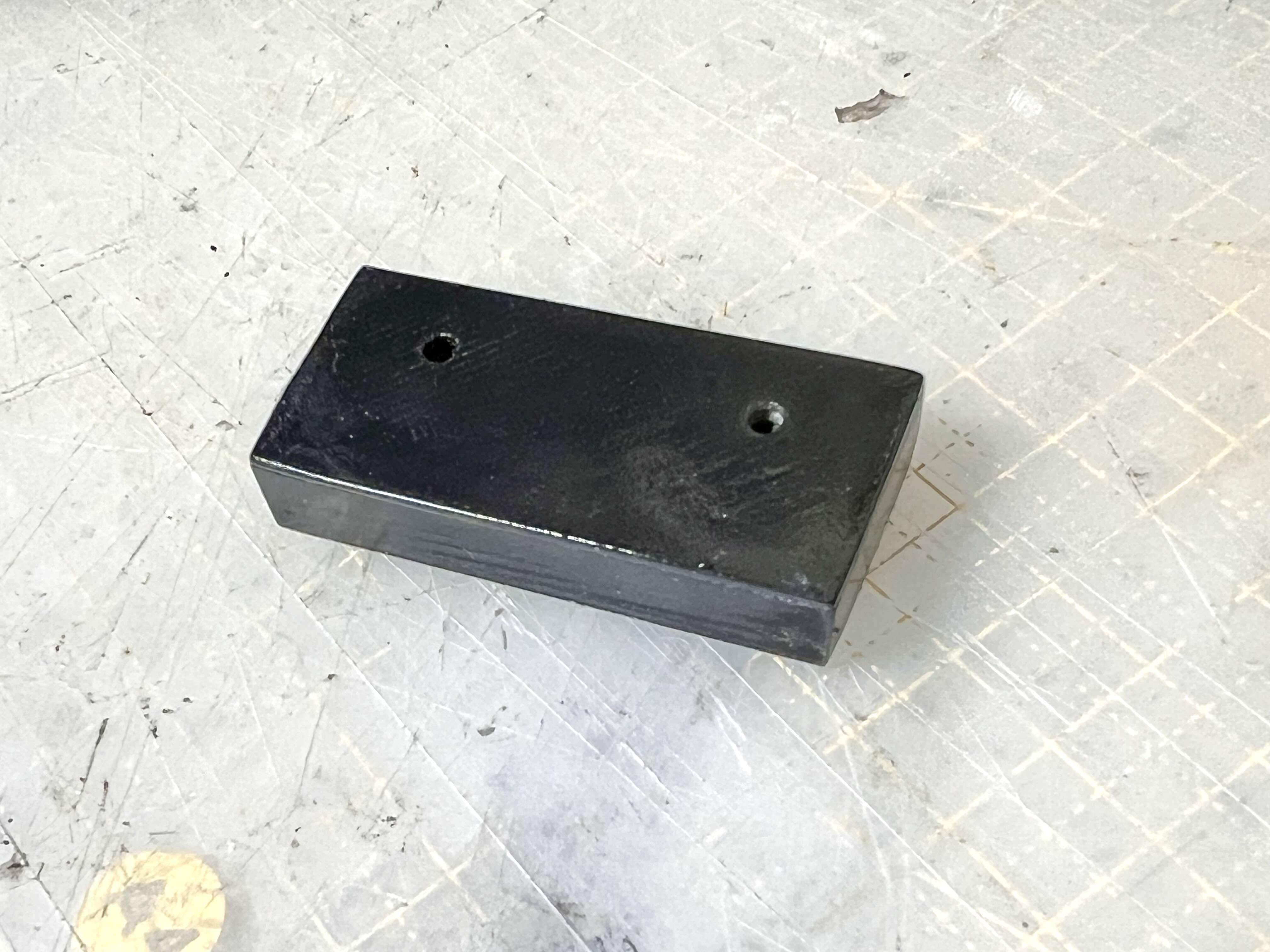

역시 3mm 드릴비트를 준비해서 신나게 뚫어줍니다.

뚫은 구멍으로 인해 무게가 살짝 가벼워졌을것 같네요
총 무게가 얼마나 되는지 궁금해졌습니다.

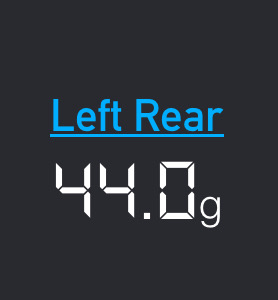

웨이트로 재어보니 딱 44g나오네요
40g에 케이스 및 e6000무게가 4g정도 되나봅니다.

다되었으니 장착!

기존 MST납과 카본 그리고 자작무게추를 통으로 하나로 다 관동해 체결할 수 있도록 M3 30mm 나사를 준비합니다.

아랫부분엔 락너트로 빠지지않도록 고정시켜 완성!!

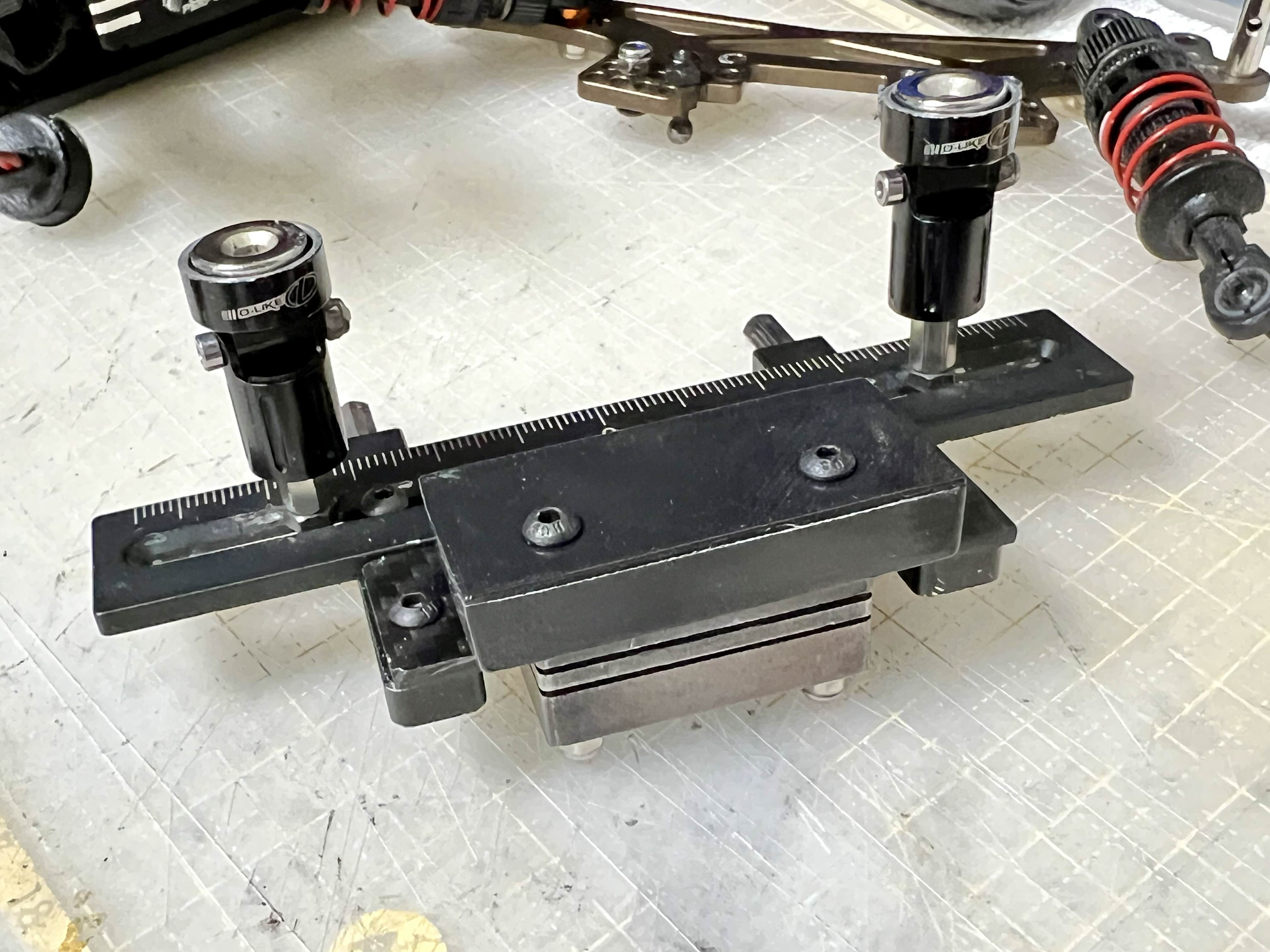

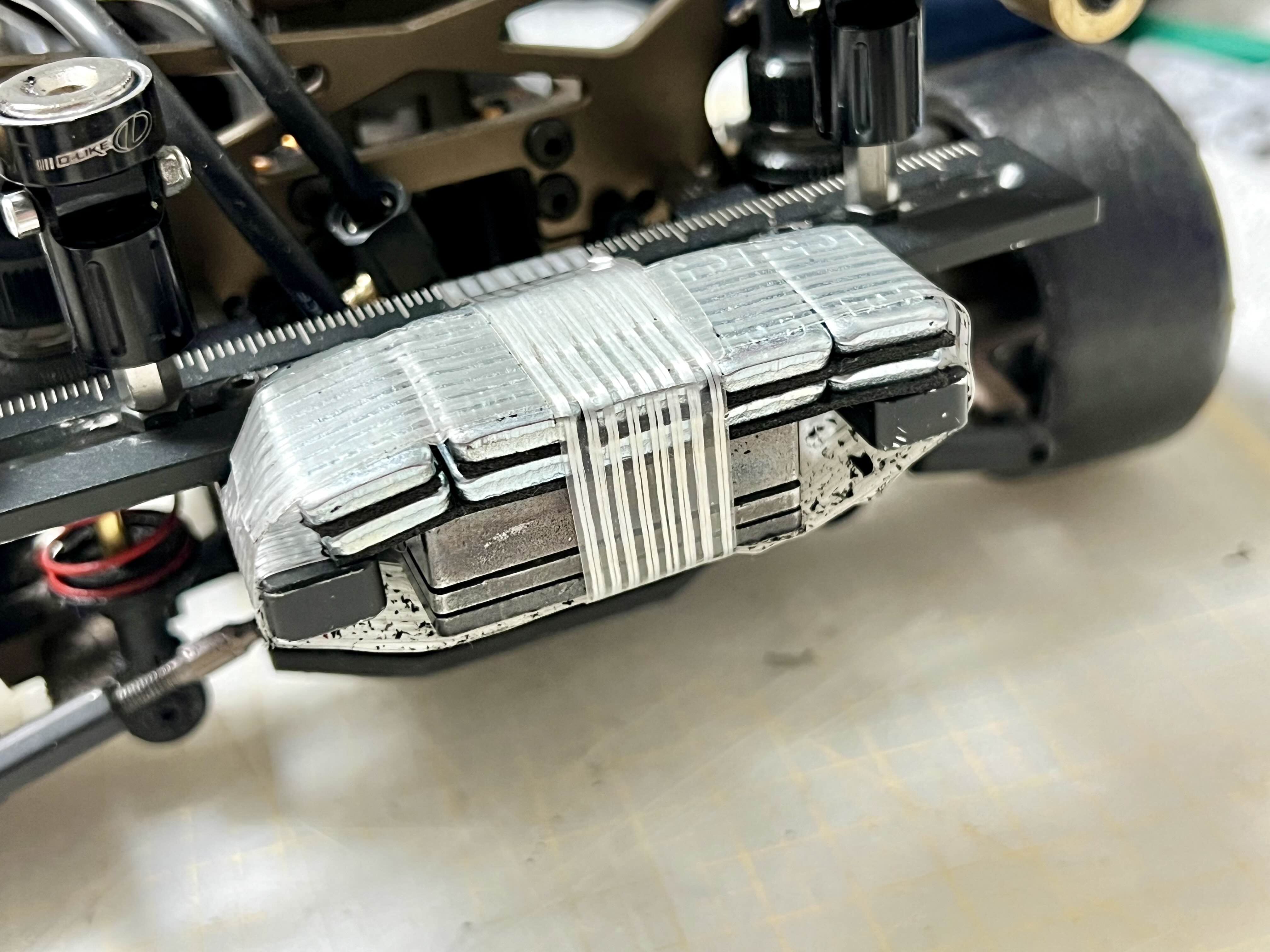

Before) 적용 전

After) 적용 후

차량 정비중이라 탈착되어 있는 리어 바디마운트

이상 지저분한 평납을 깔끔히 장착할 수 있게 무게추를 만들어 보았습니다.

지인에게 보여주니 호감을 보여 케이스 하나 뽑아 전달해야겠습니다ㅎ

이상 무게추 하우징 제작기를 마칩니다.

- 끗 -
