GR Supra(수프라) 라이트 버킷 제작 및 LED 장착기


컨제입니다.

지인으로 부터 의뢰를 받았습니다.

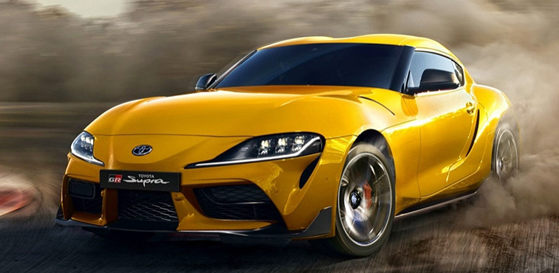

Toyota GR Supra


GR수프라(코드명 A90 수프라) 의 라이트버킷 제작 의뢰가 그것인데,

무에서 유를 창조할 수는 없으니

makerworld 와 thingiverse를 스캔해봅니다.

올커니, 딱 맞는 걸 찾았습니다.

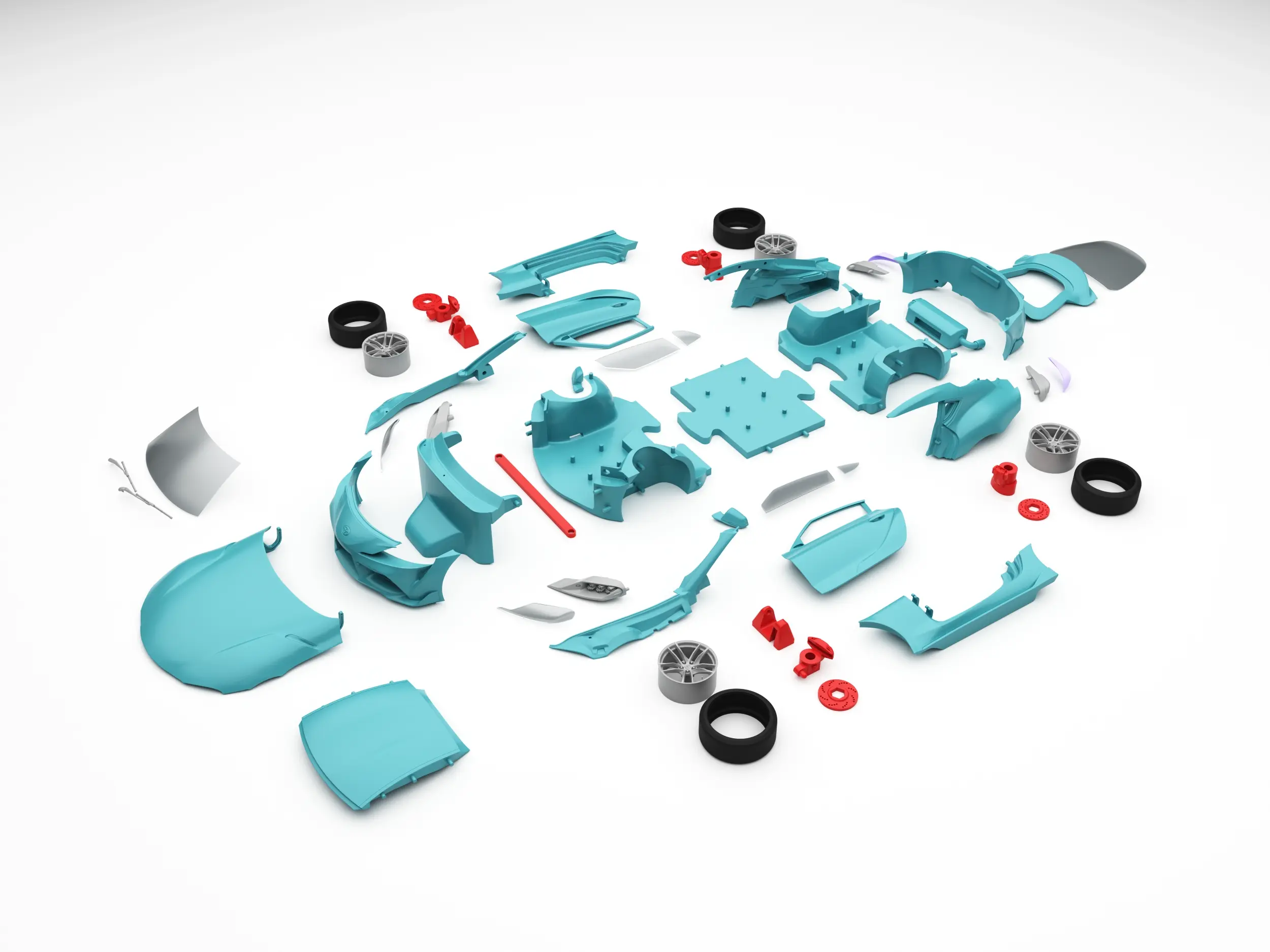

Creality Cloud -Toyota Supra A90 (Full car model) From TunerKits
 https://www.crealitycloud.com/model-detail/63f676314e228804086ce0ed

Creality Cloud: Download Free 3D Models for Printing | All-in-One 3D Platform





필요한건 프론트 라이트버킷!

다운로드 받아서 어떻게 할지 고민해봅니다.

음...

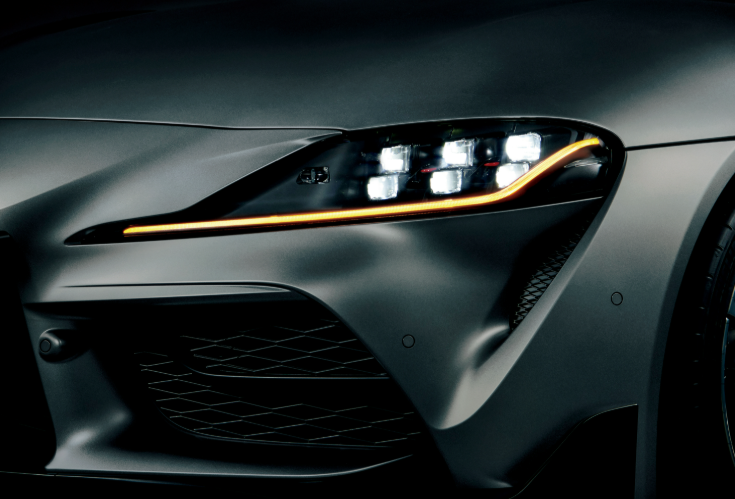

사진을 찾아보니 아무래도 6발 led는 필수라고 보여지네요

아래 노란색 라인은 과감히 패스~

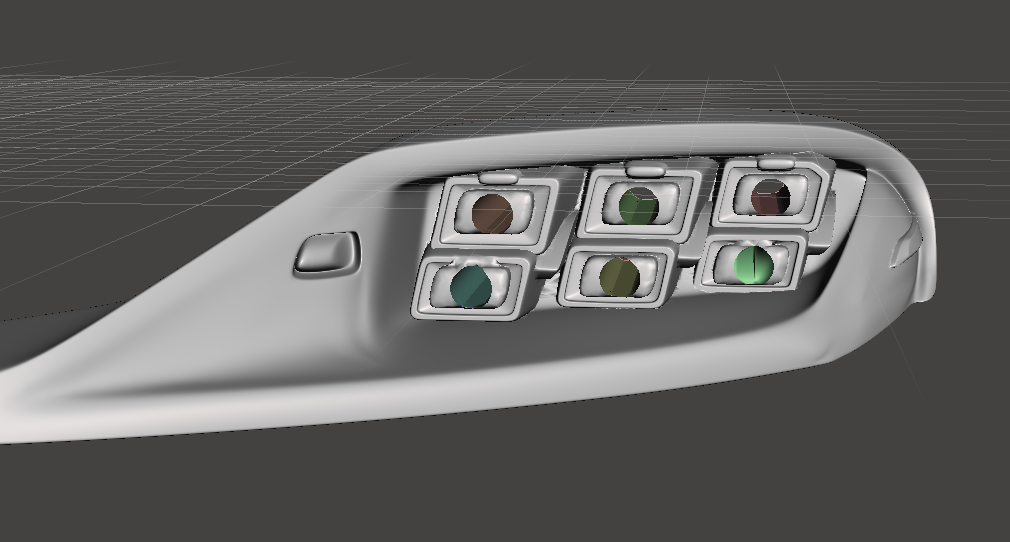

led 구멍이 뚫려있지 않은 다운받은 모델링 파일을 가공합니다.

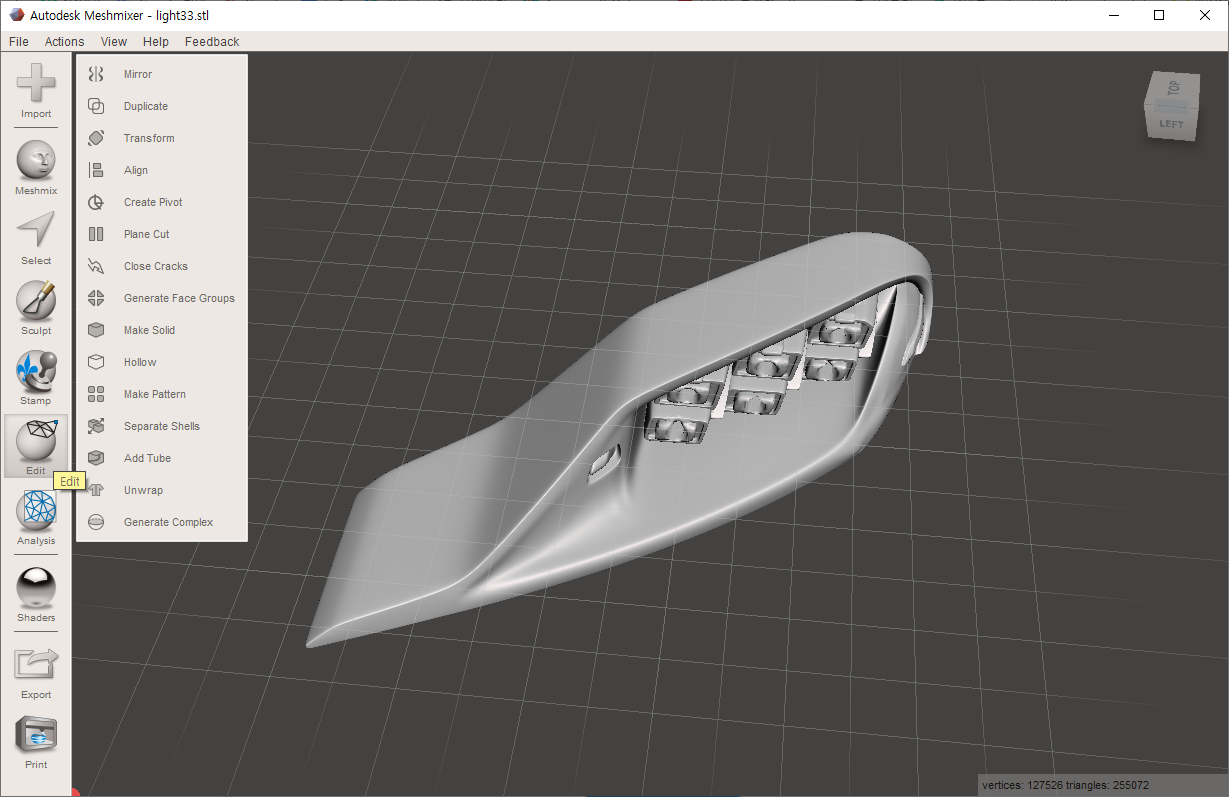

메쉬믹서를 실행하고 모델링 파일을 올려 작업 진행


수동으로 led 자리에 구멍을 뚫어줄겁니다.

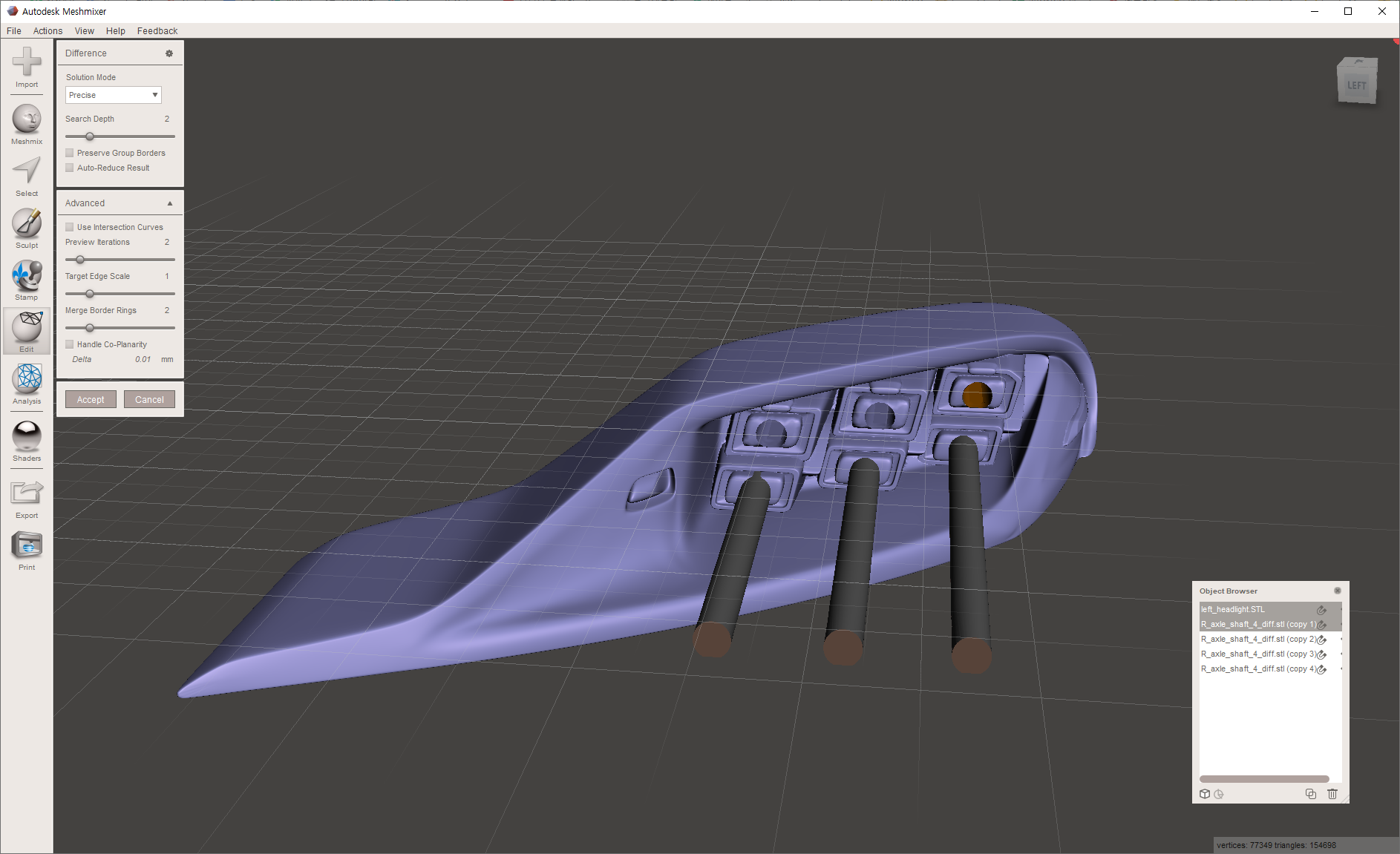

그전 뚫을 구멍의 크기인 2mm 두께의 봉을 미리 준비해두고(퓨전360으로 슥슥)

순서는 이렇습니다.

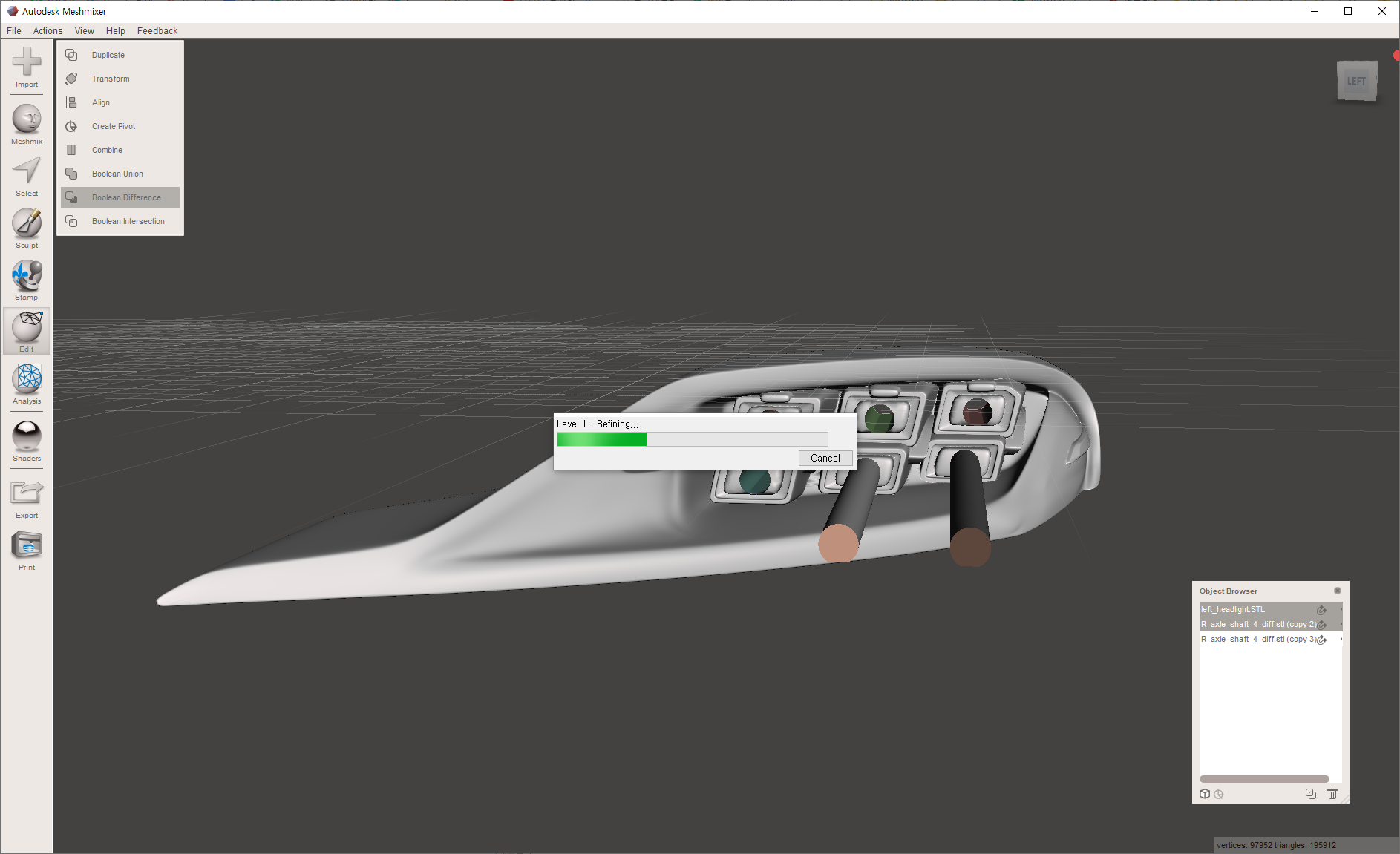

1. 구멍을 뚫을 본체를 첫번째로 클릭
2. 잘려 나가야할 대상을 두번째로 클릭
3. 자동으로 뜨는 메뉴중 [Boolean Defference] 클릭


4. 옵션선택
    - Preserve Group Borders 체크 해제
    - Auto-Reduce Result 체크 해제


5. [Accept] 버튼 클릭


6. 처리 후 구멍뚫기 성공!



동일한 방법으로 뚫을 봉 위치를 변경해가며 6개 모두 뚫습니다.


다 되었으면 Export 해서 저장하기!

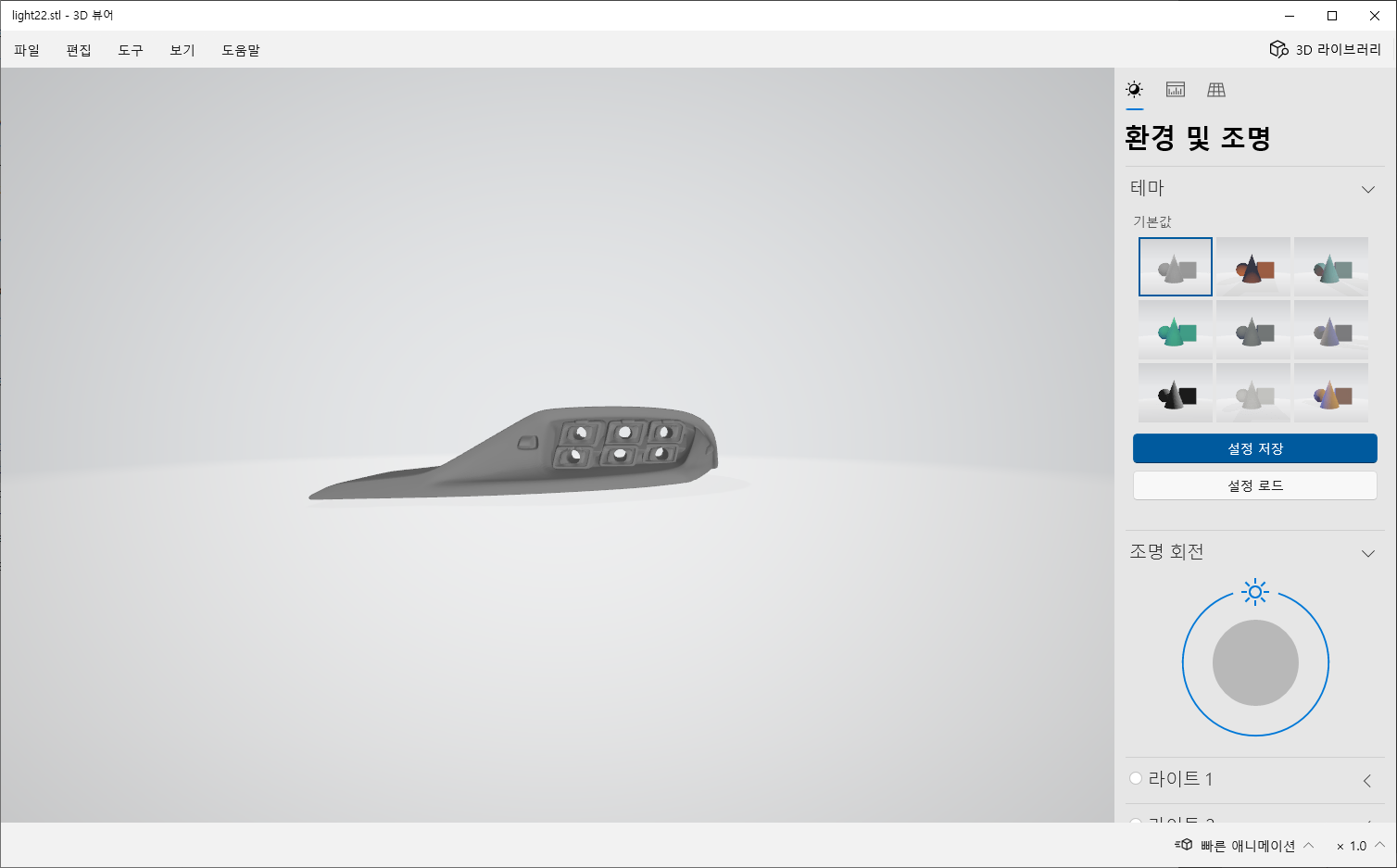

잘 뚤렸나 확인해보니, 모델링 파일도 정상적으로 잘 열립니다.


하지만,

두께가 상당하군요

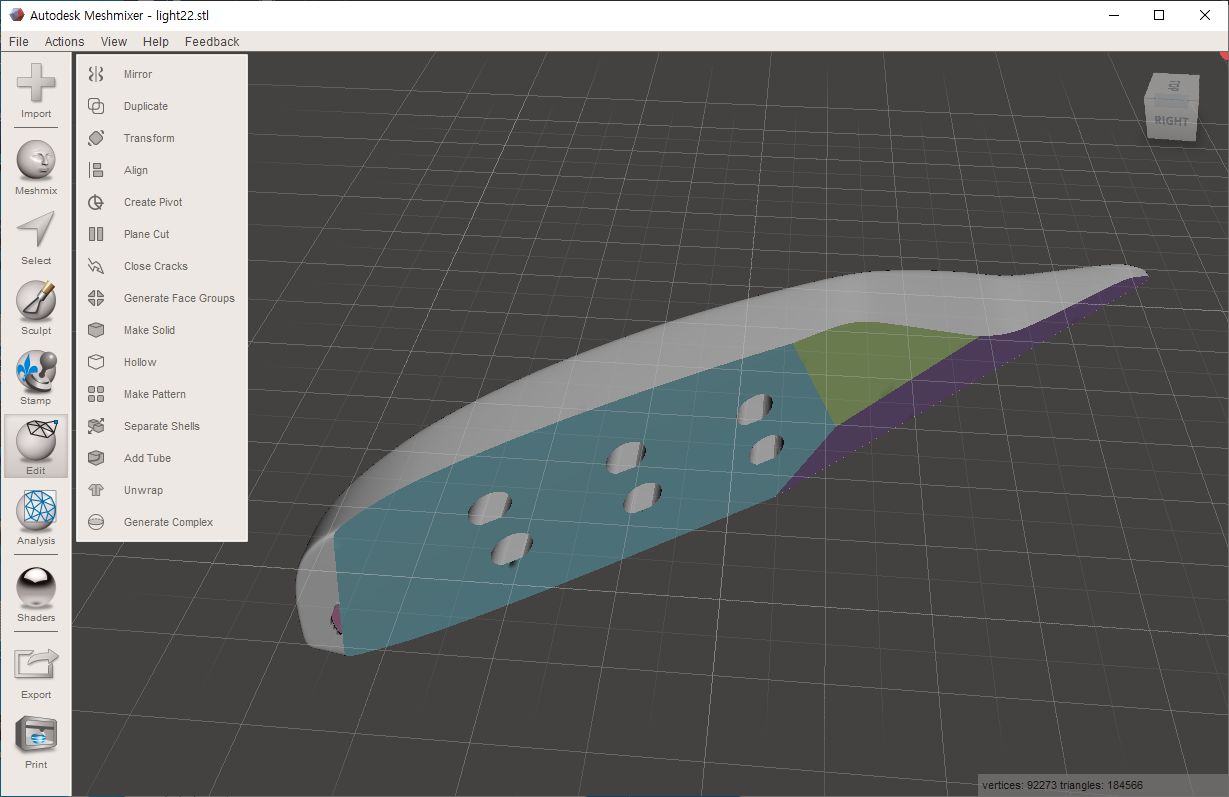

프론트는 최대한 가벼워야 하니, 라이트의 무게를 조금이라도 최소화 시켜줍니다.


두께를 좀더 줄여 최대한 무게를 최소화 시킨다음


잘 컷팅해주고 저장!


그대로 출력해서

led심기를 진행합니다.

led는 일반 led가 아닌 칩 LED를 달아주었구요

작업 과정 사진이 없으니 패스



.
.
.
.
.









결과물은




.
.
.
.
.





바로




짜잔!!!!



불빛은 아주 조그마한 스위치를 두었고, 각각의 라인에 저항의 차이를 두어

위 사진처럼 연하게

혹은 아래 사진처럼 진하게 라이트를 선택 할 수 있게 제작하였습니다.

마치 상향등을 켠것 처럼ㅋㅋ



그리고



리어 라이트는



이렇게 제작했습니다.





아래처럼 라이트 버킷에 구멍을 뚫어서



투명 레진으로 라인을 잡아준 뒤



플렉시블 led를 넣어서 연결!



전원을 켜면 이런 모습입니다.



아래 사진에

3v 스텝다운 모듈과 상향등 효과를 주는 변환 스위치도 살짝 보이네요



그대로 차량에 적용하면 이런모습입니다.



머플러에는 흰색 5파이 led를 넣어서 완성시켜주었습니다.



최종 완성 후



의뢰를 해준 지인에게 전달하였고, 전달 하면서 바로 시연을 진행해주었더니



너무나 만족스러워 하는 기분이 느껴져 다행이다 싶었구요



작업 과정도 꽤나 재미있었던 기억이 납니다.





의뢰라 해서 금전적 댓가를 바라고 진행한건 아니었지만,



큰 선물로 성의표시를 하는 바람에 더 몸둘바를 모를일이 되었지만요..ㅎㅎㅎ;;





이상 수프라 라이트버킷 제작 및 LED 장착기를 마칩니다.



- 끗 -
