- 샷시 / 바디 결합 및 최종완성


우선 스페어타이어를 출력합니다

이 타이어는 필라멘트로 출력한 타이어라 딱딱한형태로 실제 차량 운용시 사용되는 파츠가 아닌 차량 후면부에 장착되어 오프로드카의 느낌을 주기 위해 장착되는 파츠입니다

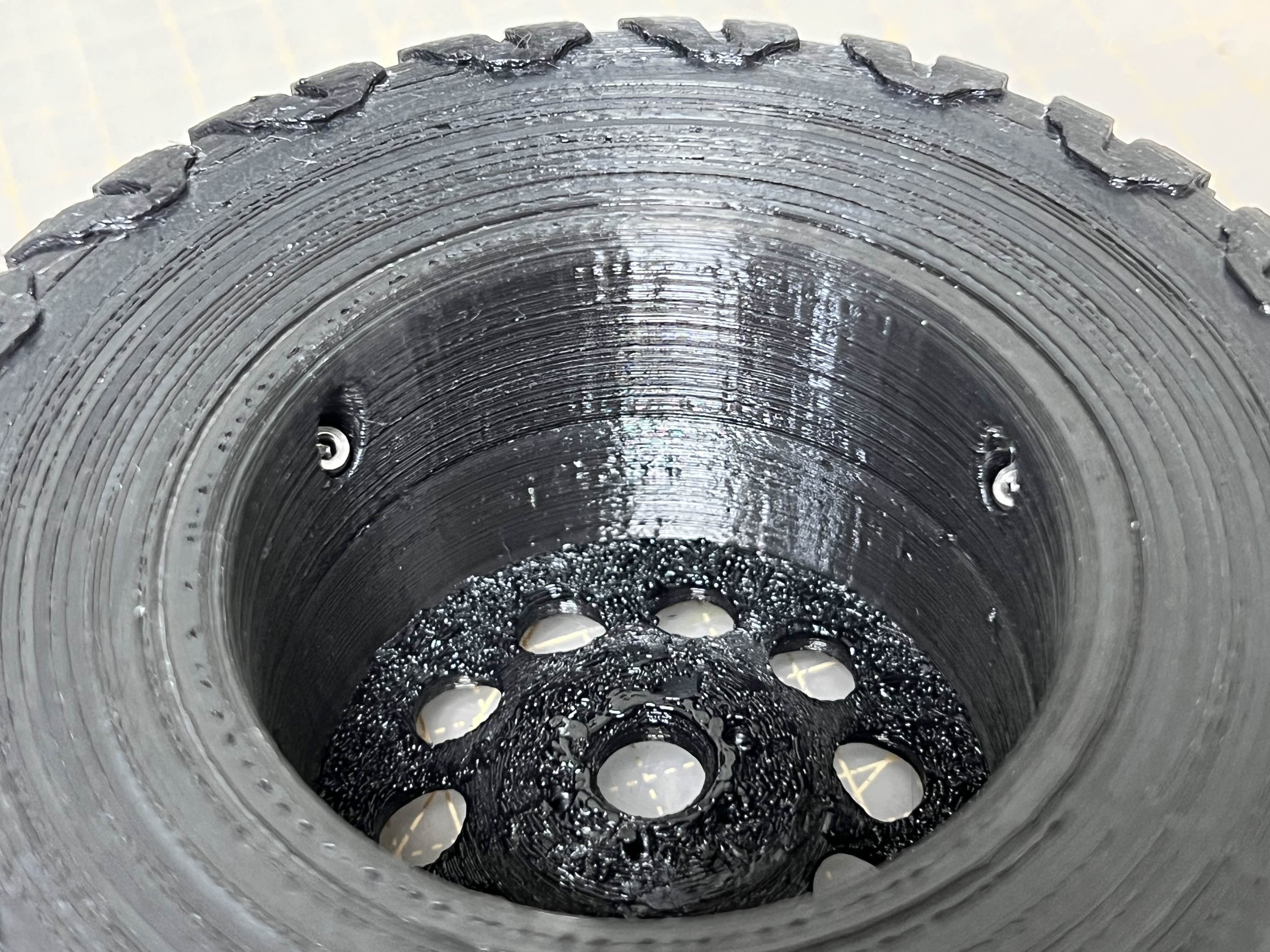

반으로 쪼개져 모델링된 스페어 타이어를 출력에

안쪽에 나사로 합체 고정시킵니다

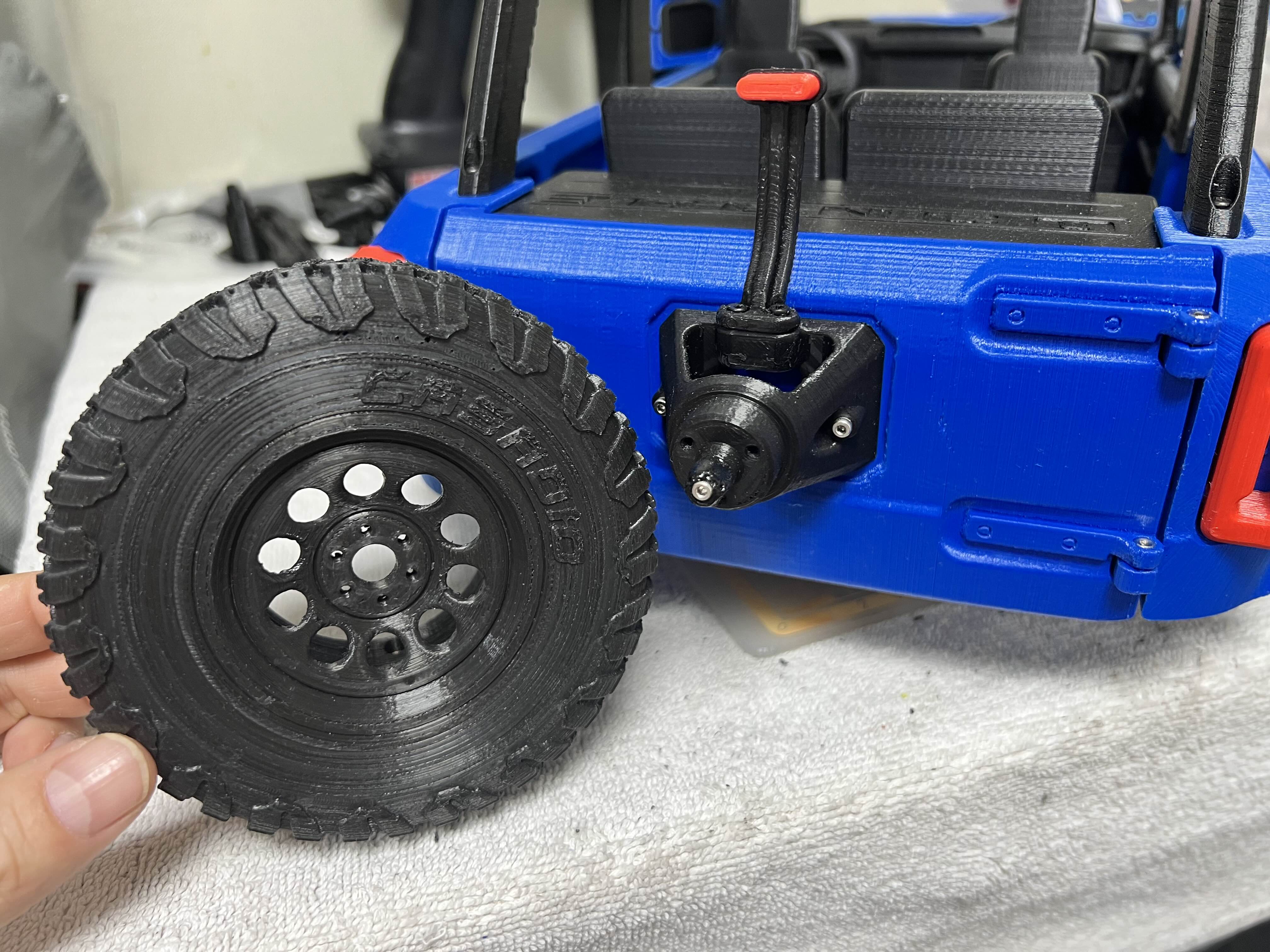

결합된 타이어는 차량 후면부 리어도어에 달려있는 리어행어에 달아줍니다

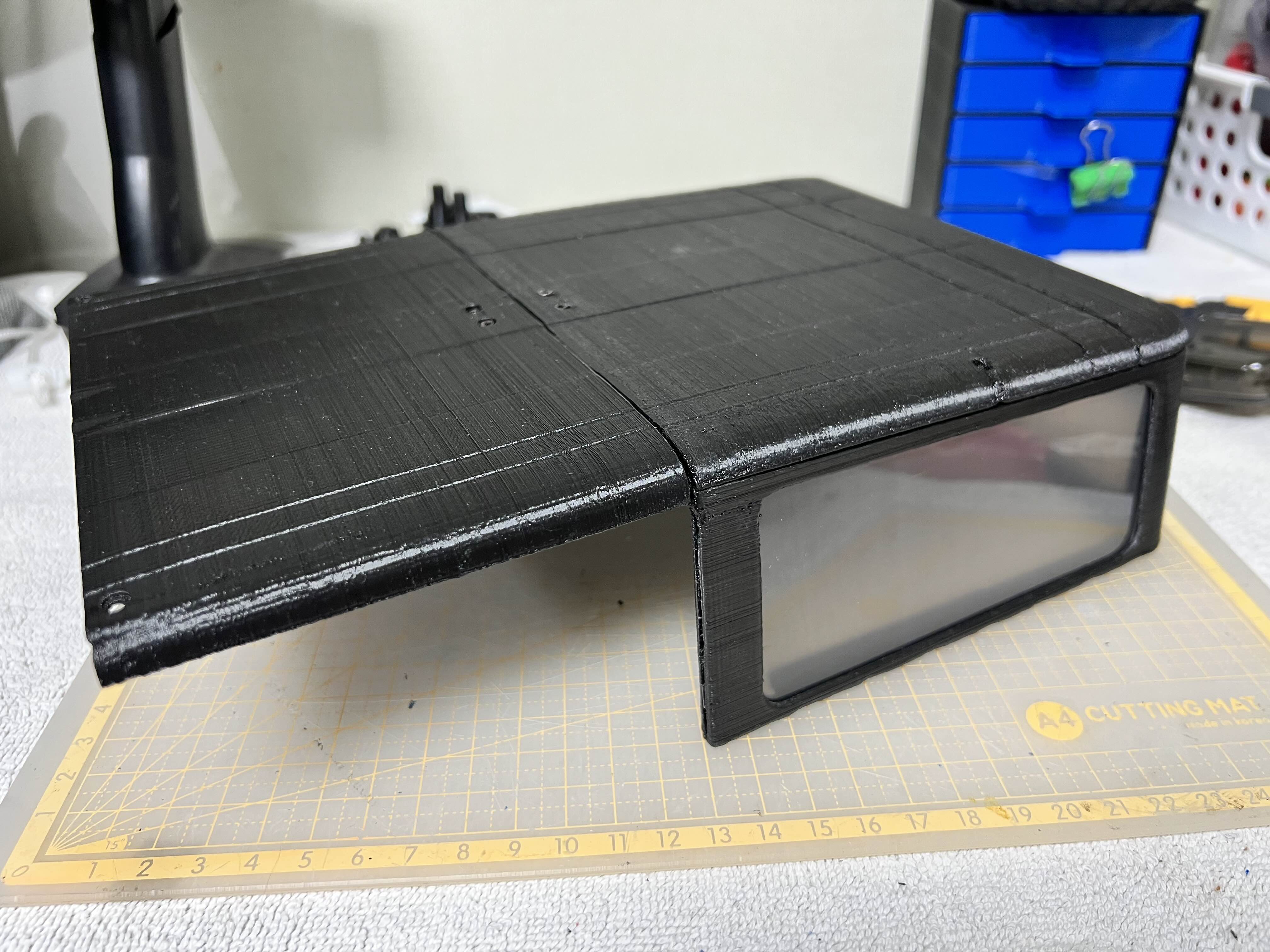

이어서 오픈형태가 아닌 커버를 제작해줍니다

커버 불투명 유리에 활용될 다이소표 파일철

가위로 적절하게 제단 후 유리처럼 사이에 끼워줍니다

썬팅 효과가 제법 나옵니다

추가 커버파츠까지 장착완료

이 커버는 오픈카 형태의 차량에 씌워주는 용도입니다

상황에 맞게 벗기거나 씌우거나 할수 있겠네요

샷시 테스트시 발견되었던 사항을 보완하기 위해

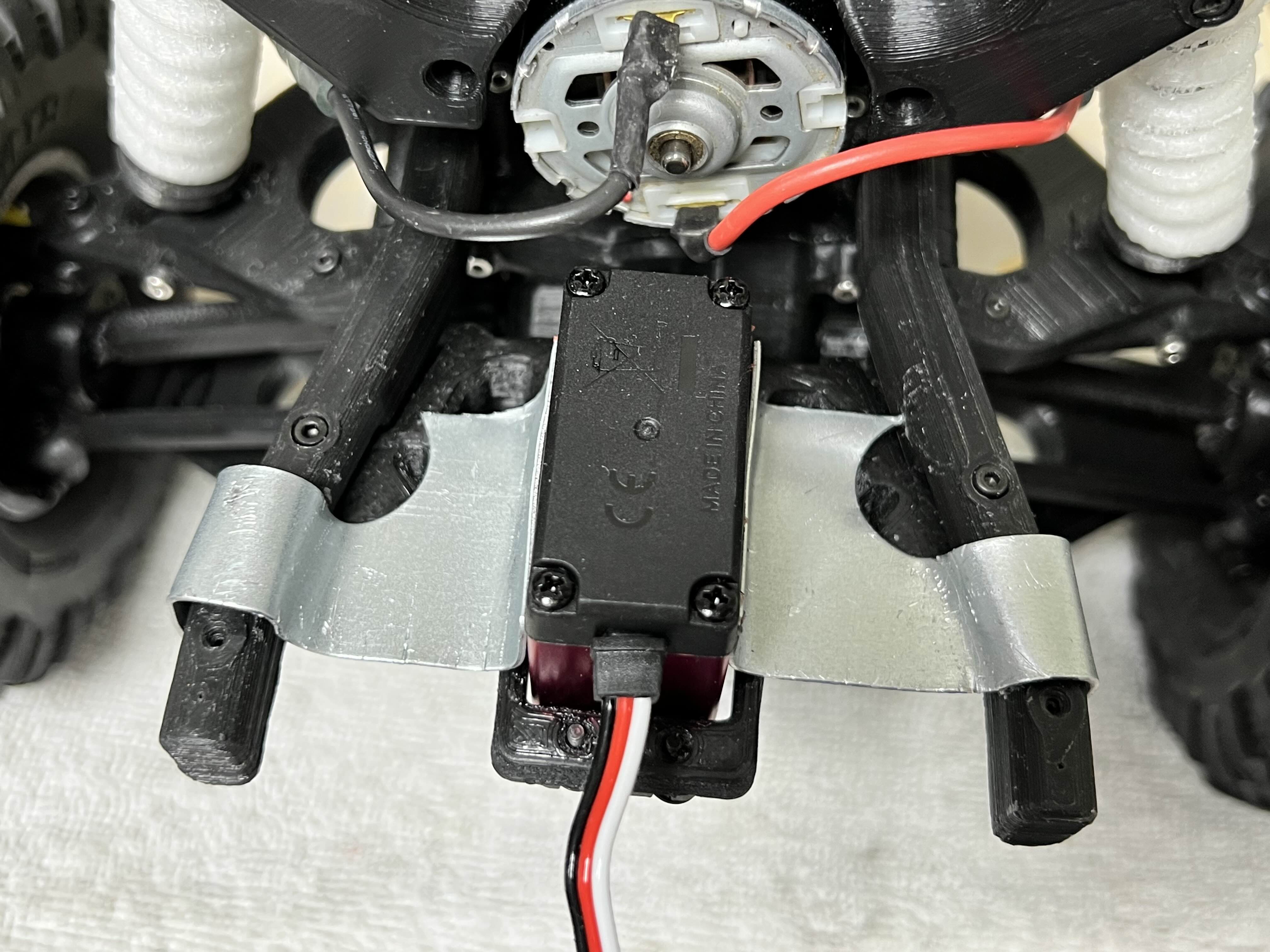

아래 사진처럼 서보 동작시 발생하는 유격을 잡아주고자 0.2t 철판을 구부려 양쪽에 달아주었습니다

샷시 및 서보 거치대는 출력시 내부채움을 100%로 셋팅 후 출력하였지만, 아무래도 PLA필라멘트 특성상 강성에 한계가 있기에 유격이 발생하여 이를 보완하기 위함입니다 철판을 대어준후는 유격이 많이 잡혔습니다

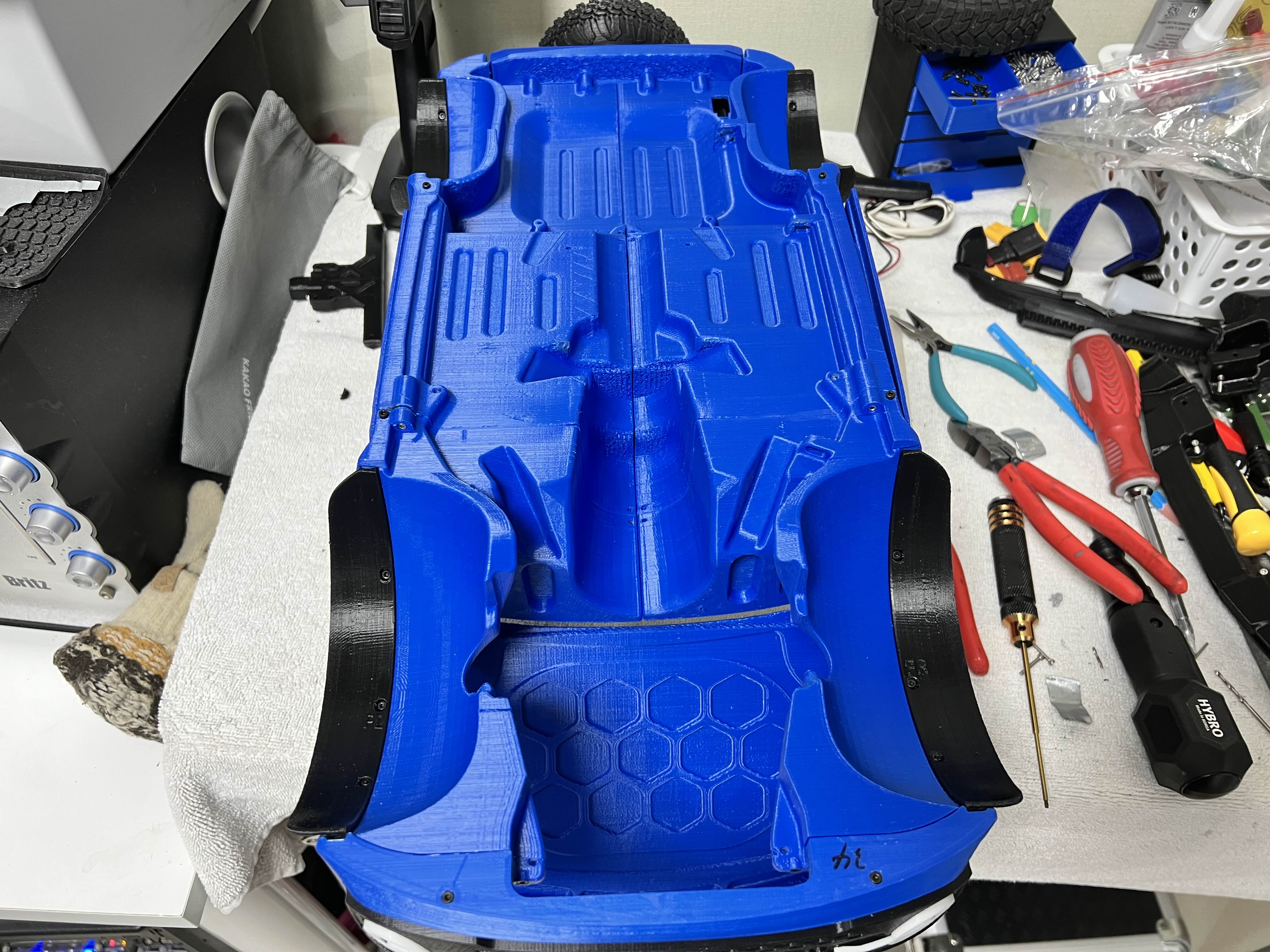

이제 바디를 뒤집어 눞히고

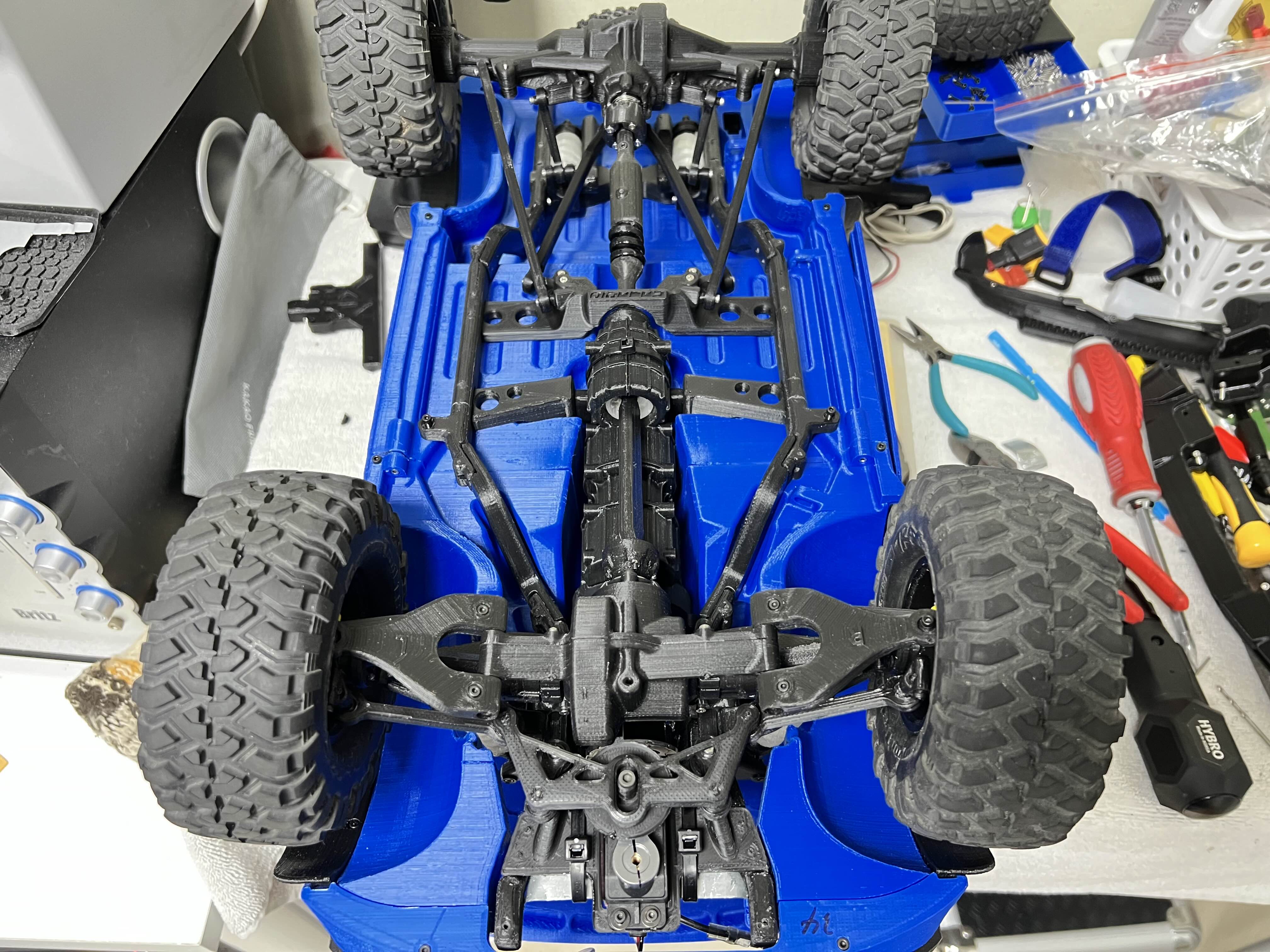

샷시 자리에 샷시를 올려줍니다

일반 RC카는 바디 오픈시 쉽게 열고 닫을 수 있지만, 이 3Ronco(브롱코)의 경우는 여러개의 나사(볼트)로 고정 결합되는 형태입니다

나서를 많이 사용한 만큼 바디를 벗겨낼때는 또 그만큼 빼내야 되겠죠

여기도 고정시키고, 또 이쪽도 고정시키고

이어서 리어쪽 범퍼를 달아줍니다

스페어타이어와 뒷범퍼 장착완료

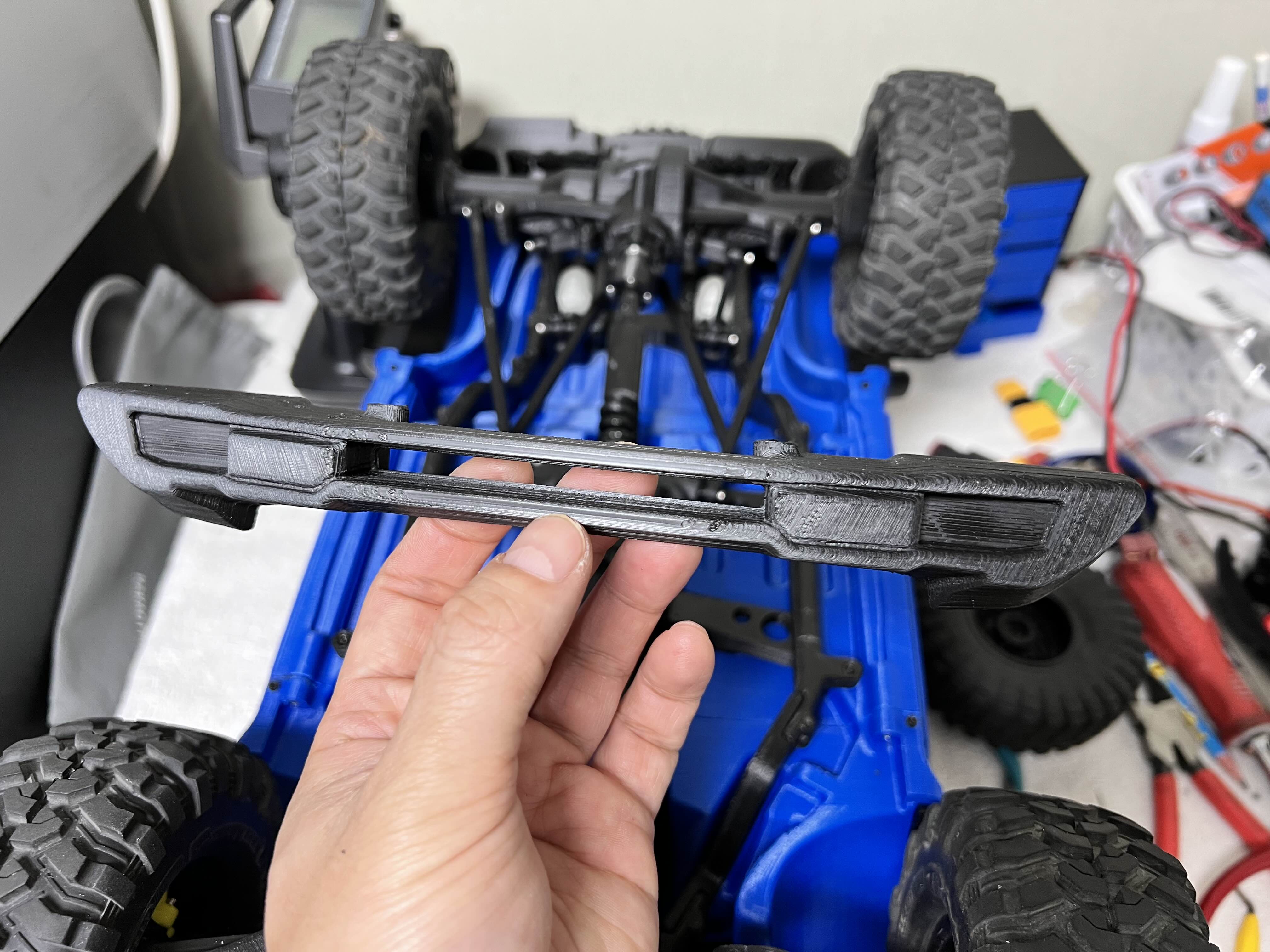

요건 프론트 범퍼

사이드 스텝도 양쪽에 달아줍니다

요롷게 장착됩니다

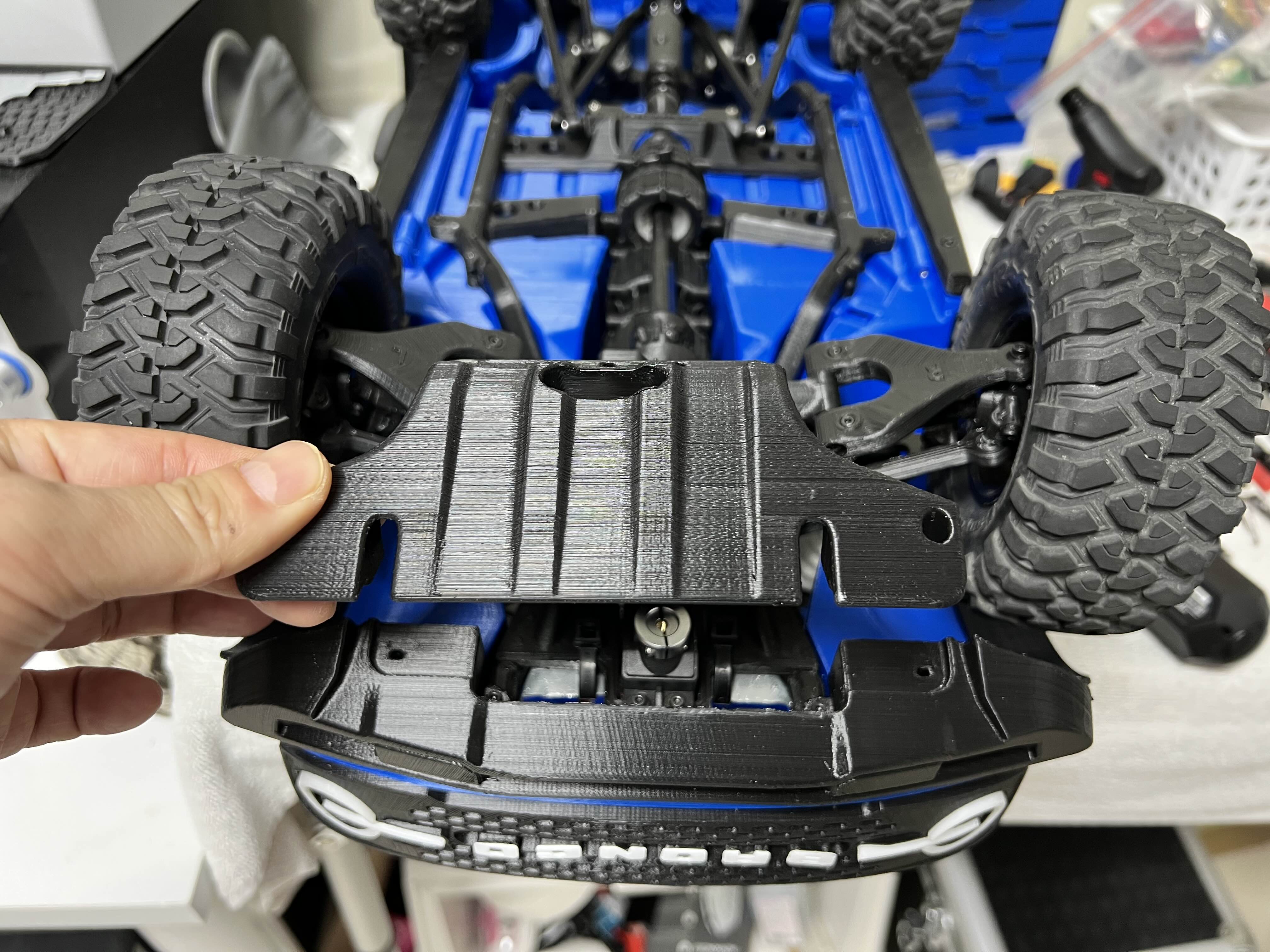

앞범퍼 바닥 스크래치를 보호 해주는 스키드 플레이트를 장착합니다

밑에서 보면 이런 모습입니다

뒷좌석을 잠시 빼서 배선을 위해 나있는 구멍에 전원 연결케이블을 연결합니다
이 케이블은 차량 앞쪽 본닛에 위치할 변속기(ESC)와 연결되어 집니다

이 전원 연장케이블은 딘스짹 암과 수를 구입해 약 10cm정도의 구리 전선에 남땜으로 직접 제작하였습니다

뒷좌석 안장 구멍으로 빼꼼 나오도록 빼낸 후 다시 안장 장착

배터리가 위치할 트렁크에 빼꼼 나온 연장케이블

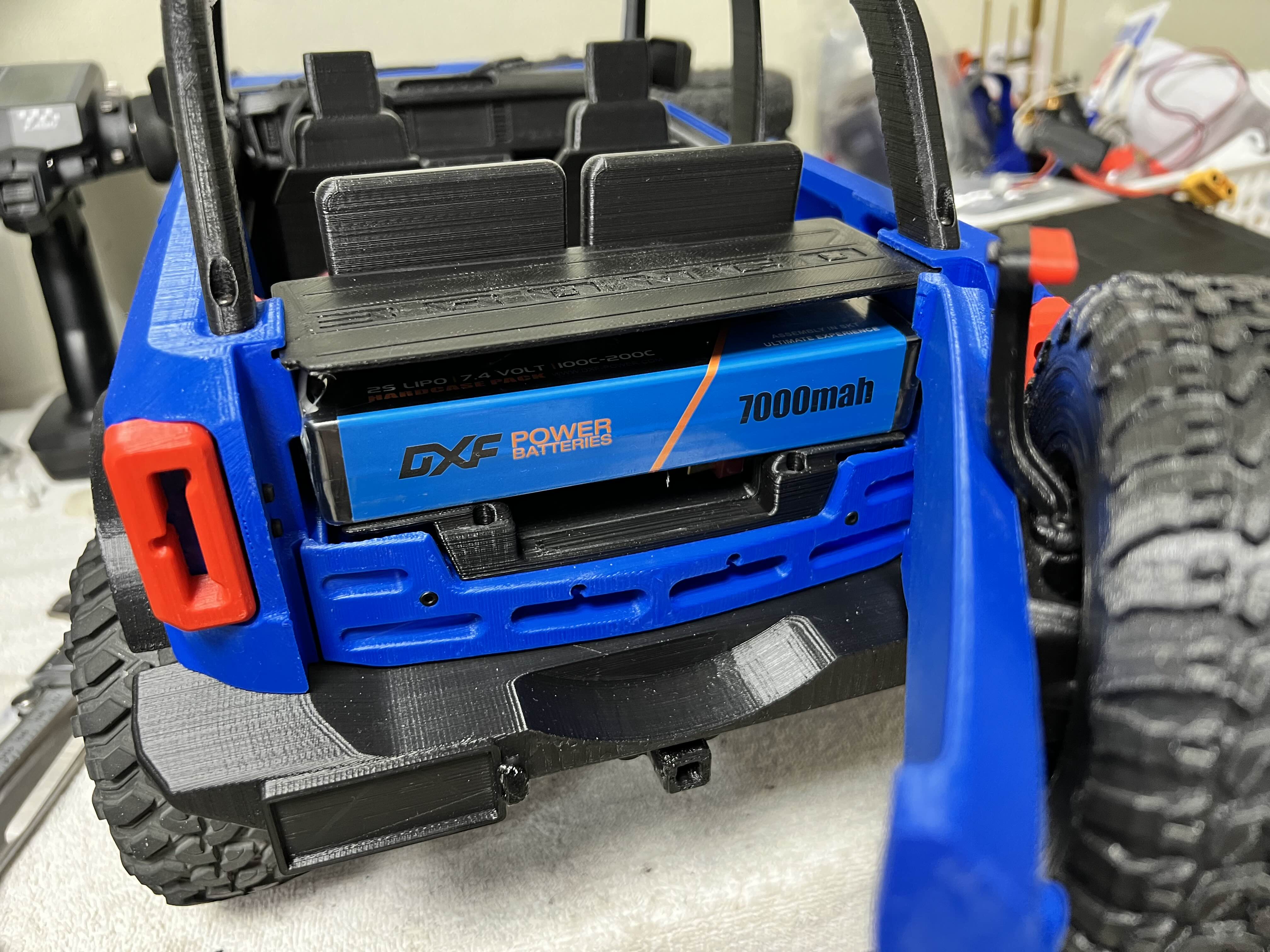

트렁크에 배터리를 장착하면 이런모습입니다

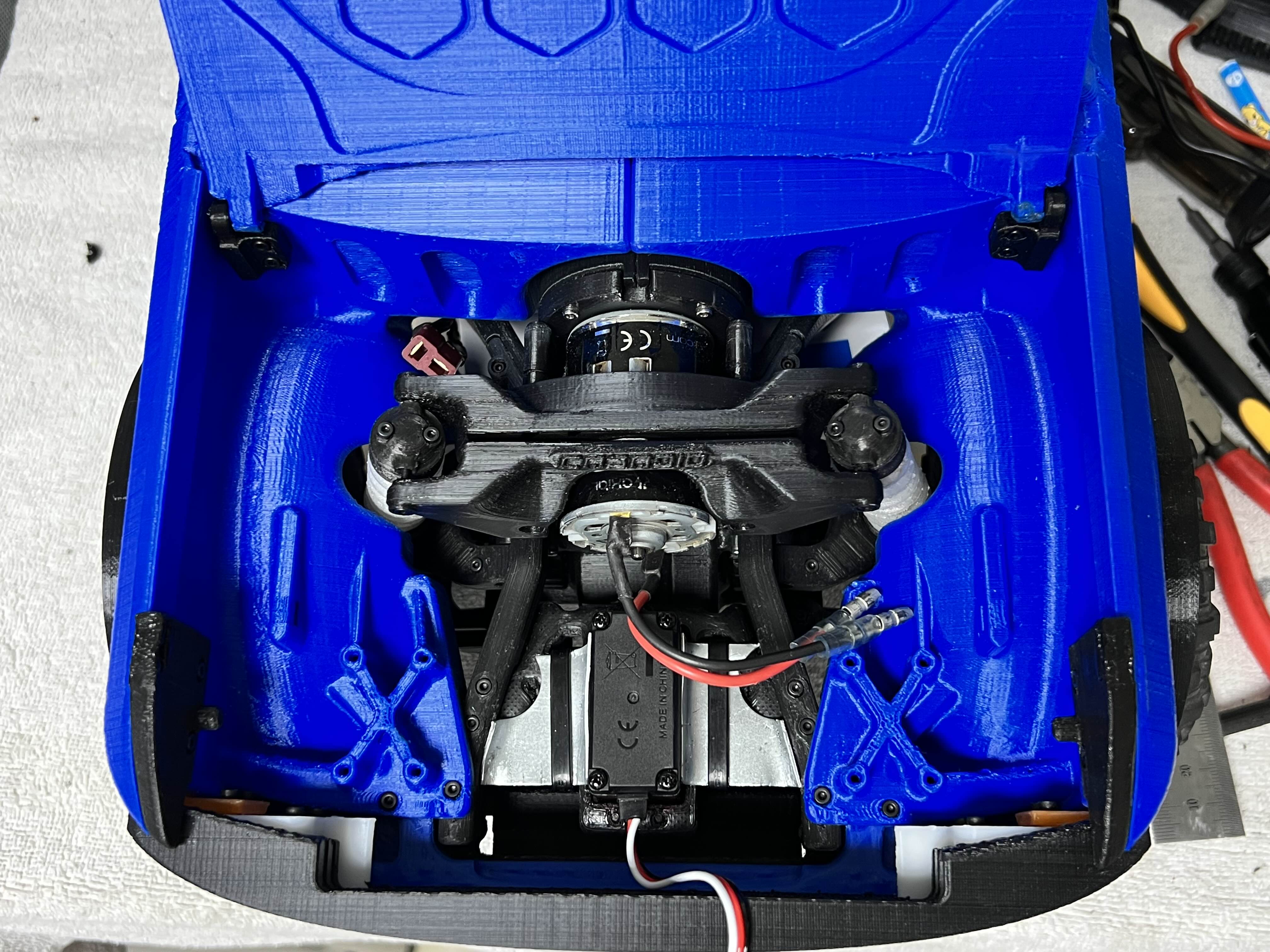

본닛을 열면 모터만 자리하고 있는 엔진룸

이 엔진룸에 변속기(ESC) 와 수신기를 연결하고 움직이지 않도록 양면테잎으로 고정시킵니다.
그리고 모터선과 전원선을 연결 후 선정리로 기자재까지 모두 장착 완료!

기자재 장착을 끝으로

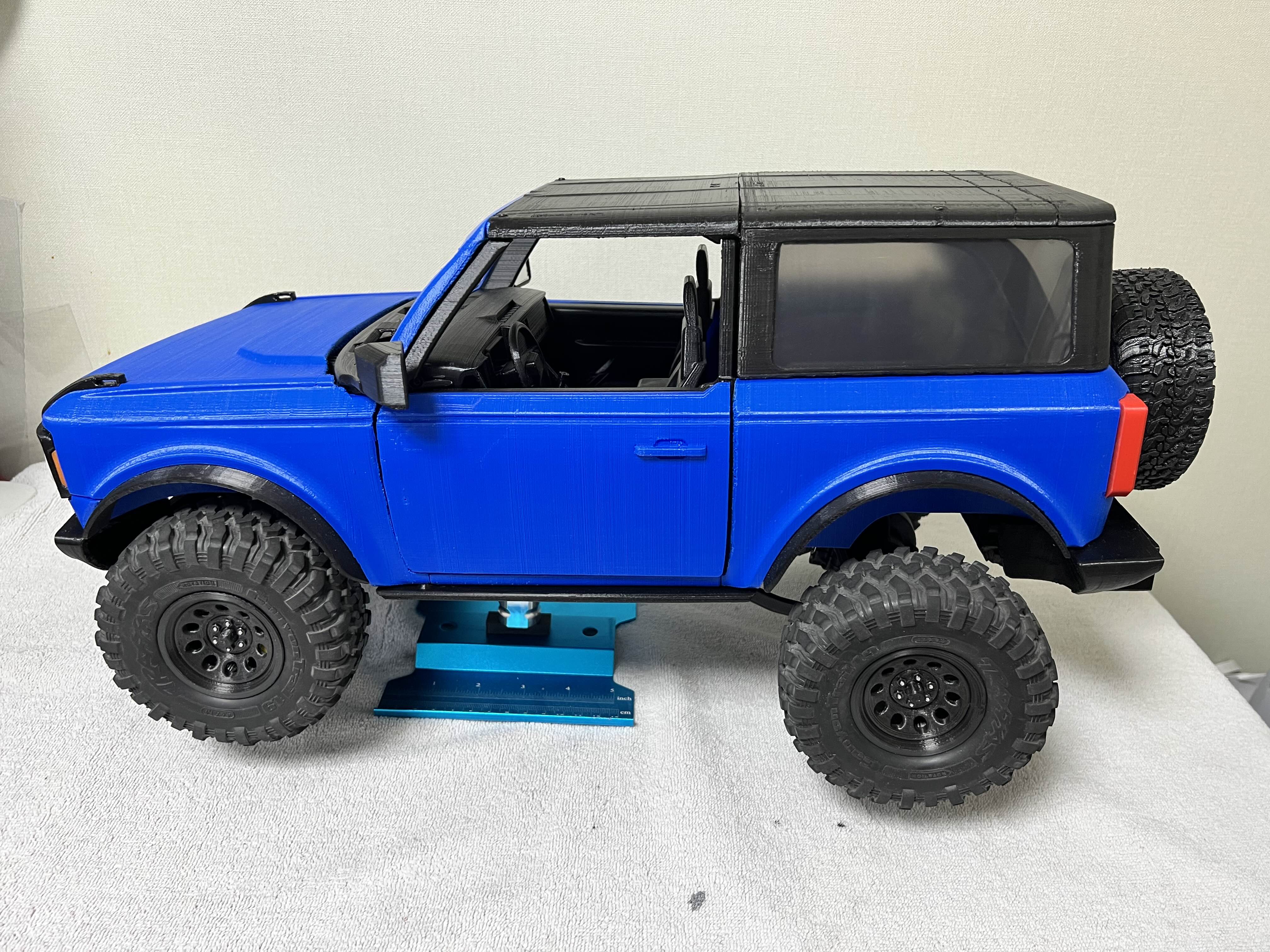

완성!!

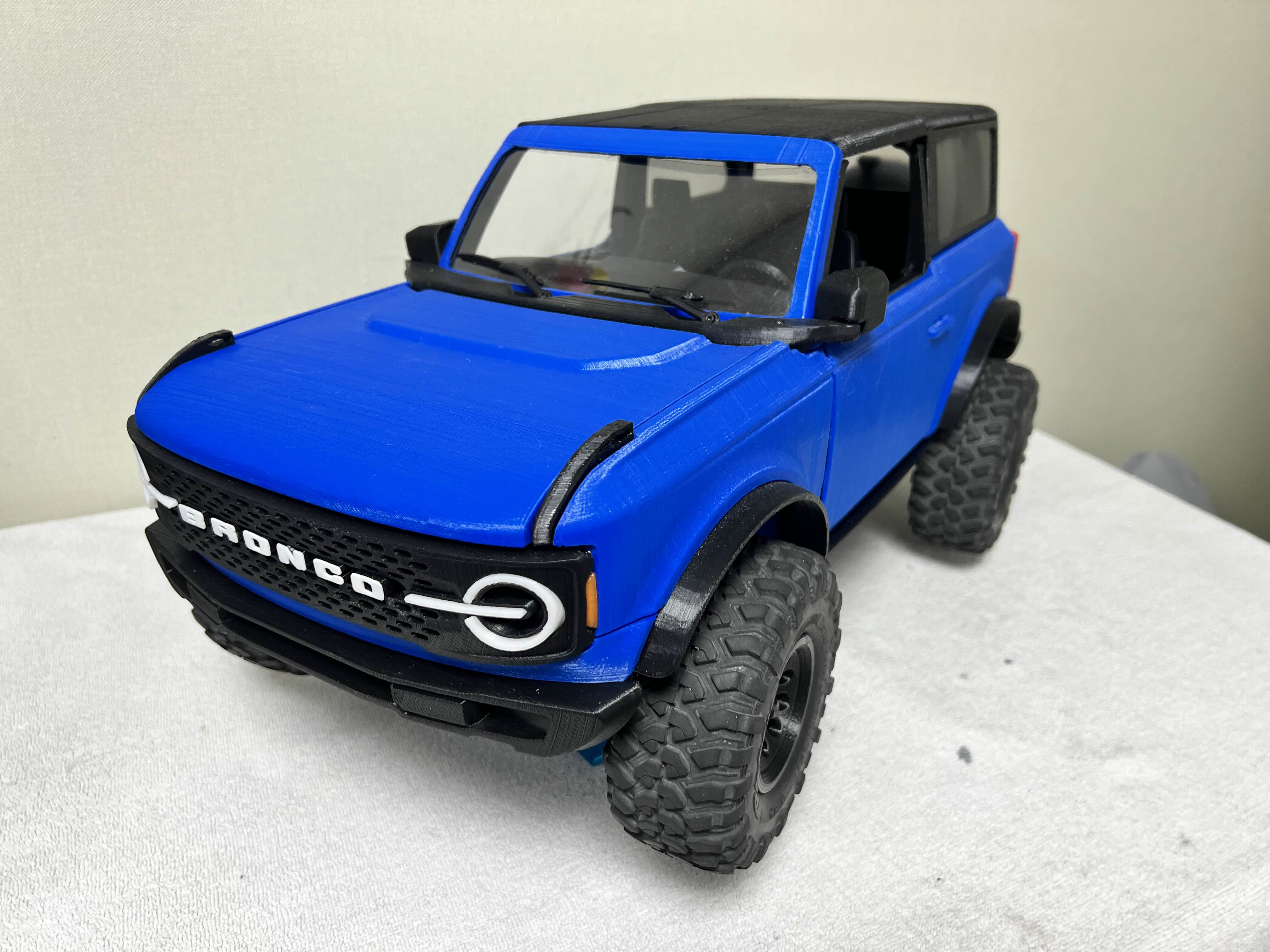

드디어 귀욤귀욤하고 늠름한 자태의 브롱코가 완성되었습니다

다음 글에서는 완성된 뉴브롱코의 모습을 구석구석 살펴보겠습니다
