[3D프린터] 크기 40cm 대형 턴테이블 DIY 제작기

유튜브에서 재밌는 영상을 하나 보게 되었습니다.
https://youtu.be/TCKAOISq8bc

바로 DIY 턴테이블 자작인데요

LP판을 올려 음악을 듣는게 아닌
물품등을 올려놓고 자동으로 돌아가도록 해서 전체적인 모습을 전시 / 관람하는 목적의 턴테이블을 말합니다.

완제품으로 판매가 되고 있기는 하지만 크기도 작고, 약 40~50cm 크기의 RC 차량을 올리기엔 턴테이블 크기가 작아 3D프린터를 활용해서 제작을 해보려 합니다

위 영상에서 재료 및 방법을 안내하고 있는데, 완전히 똑같게 만들지는 않고 약간의 변화를 주어 제가 원하는 모양으로 만들어 질 수 있도록 수정작업을 적용해서 제작을 진행해 봤습니다.

.
.
.

시작하기 전에
사전 필요물품을 정리해 보겠습니다


1. 모터 - 12v 40rpm
https://a.aliexpress.com/_ok7jPIP

US $4.26  5％ Off | 높은 토크 전기 모터, 금속 기어 리버스 셀프 락, 자동화 장비용, 웜 기어 모터, 12

→ 유튜브 영상에서는 모터는 좀더 크고 토크가 높은 모터를 사용하지만, 제 기준으로 봤을땐 오버스펙이라 크기도 작고 토크도 작으면서 가격은 저렴한 녀석으로 골랐습니다.


2. 스퀘어 베어링 - 4인치
https://a.aliexpress.com/_oENKJx1

US $2.28  36％ Off | 나사가 있는 스틸 스퀘어 레이지 수잔 턴테이블, 360 도 회전 롤링 베어링, 300 Lbs

4. DC 전원 플러그
https://a.aliexpress.com/_onAgMWT

US $1.07  10％ Off | DC 전원 암 커넥터 플러그 5.5x2.1mm 잭 어댑터 전원 공급 장치 커넥터, Led 스트립

5. 풀리 - 20TB6.35W6
https://a.aliexpress.com/_onpIith

US $0.46  21％ Off | 타이밍 알루미늄 풀리, 3D 프린터용 GT2-6mm 오픈 타이밍 벨트에 적합, GT2 20 톱니 16

→ 모터의 크기가 줄어들었으므로, 그에 맞는 풀리 기어도 inner 사이즈가 작은 녀석으로 선택


3. 전압조절기
https://a.aliexpress.com/_oDjP3QP

US $0.81  17％ Off | 전압 조정기 PWM DC 모터 속도 컨트롤러, 거버너 무단 속도 조정기, LED 조광기 전

6. 연결 벨트-400mm
https://a.aliexpress.com/_oFcrHPD

US $0.89 | UM2 Ultimaker 슬라이더용 3D 프린터 벨트, 폐쇄 루프 고무 GT2 타이밍 벨트, 2GT-6 1220mm, 110, 200,

바로 알리 주문 ㄱㄱ

.
.
.


주문한 물품들을 모두 배송받았습니다.
주문한지 약 20일만에 받아보았네요

최근 중국 현지에서는 주문 즉시 발송을 해주는것 같지만, 우리나라 입국 및 통관절차에서 많은 시간이 소요되는것 같습니다... (알리 앱에서 알려주는 배송 진행상황을 보면 말이죠 ☹)

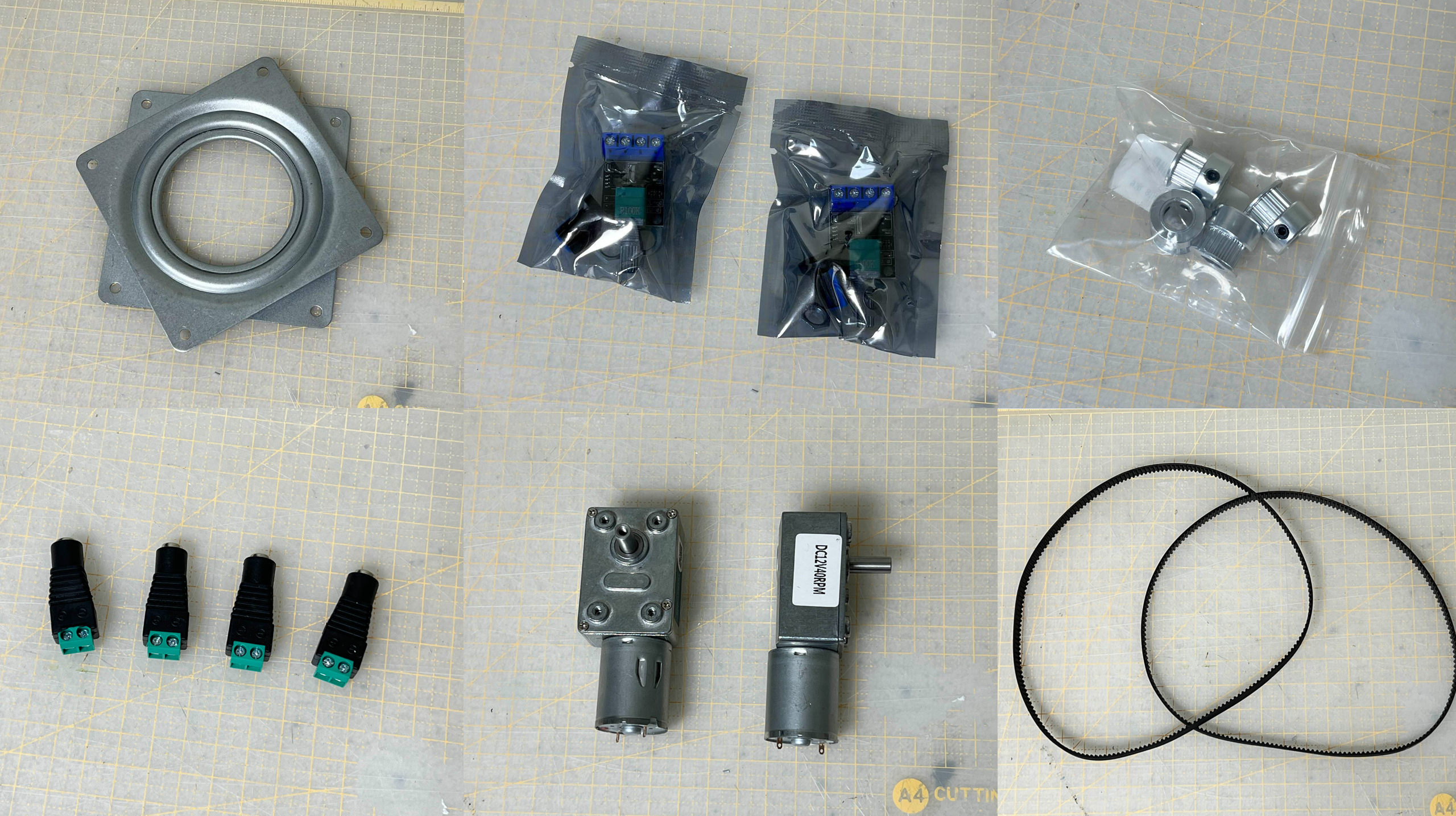

알리에서 주문해 도착한 부품들


부품은 준비되었고,

이제 3D출력물이 필요합니다


1. 출력물 받침대

영상에서 제공해주는 원본 모델링을 그대로 출력해서 사용하려고 보니, 몇가지 개선할 부분이 보입니다.
그래서 직접 모델링 수정 작업을 진행했습니다.


모터를 좀 작은걸로 주문해서 그에 맞는 홀더가 필요합니다

또
회전시키려는 원판의 크기를 약 40cm정도로 예상하고 진행했는데, 이 받침대 출력물을 그대로 적용하려고 보니 크기가 좀 작다는 생각이 머릿속을 스칩니다
상단이 크고 하단이 작은 가분수의 형태라면 분명 회전시에 불안정한 움직임으로 이어질것 같다는 거죠

그리고
전원 연결커넥터와 전압조절기(속도컨트롤러)의 위치도 개선할 필요성을 느낍니다

모델링 파일을 수정ㄱㄱ

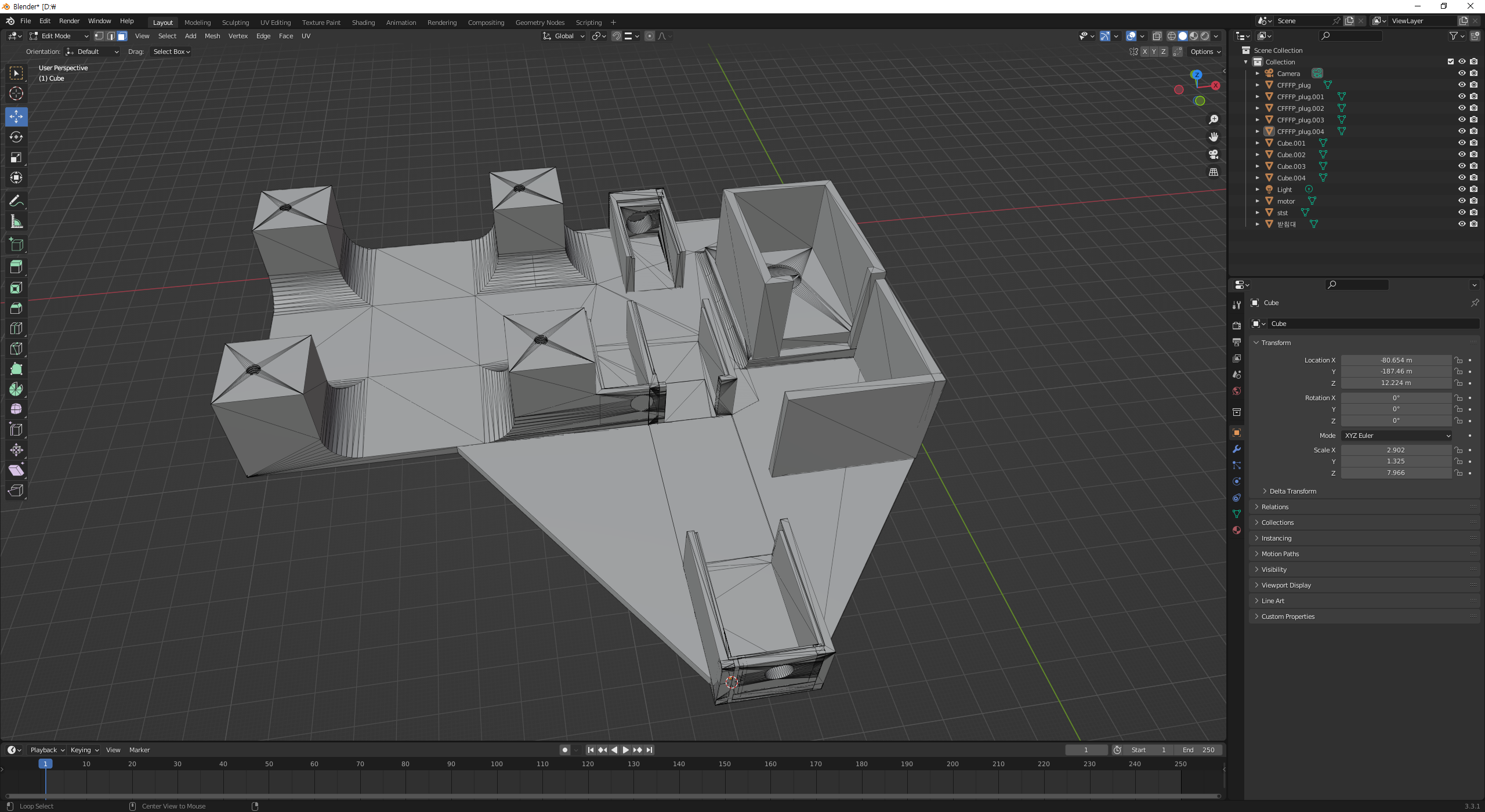

블렌더로 모델링 수정

※ 수정사항
- 모터의 크기에 맞도록 홀더 추가
- 전압조절기(전원 및 속도 컨트롤러) 위치 변경
- 전원 플러그 위치 뒤쪽으로 이동
- 모터의 전원 연결부분을 보호하도록 가드벽 추가
- 베이스 판 크기 확대

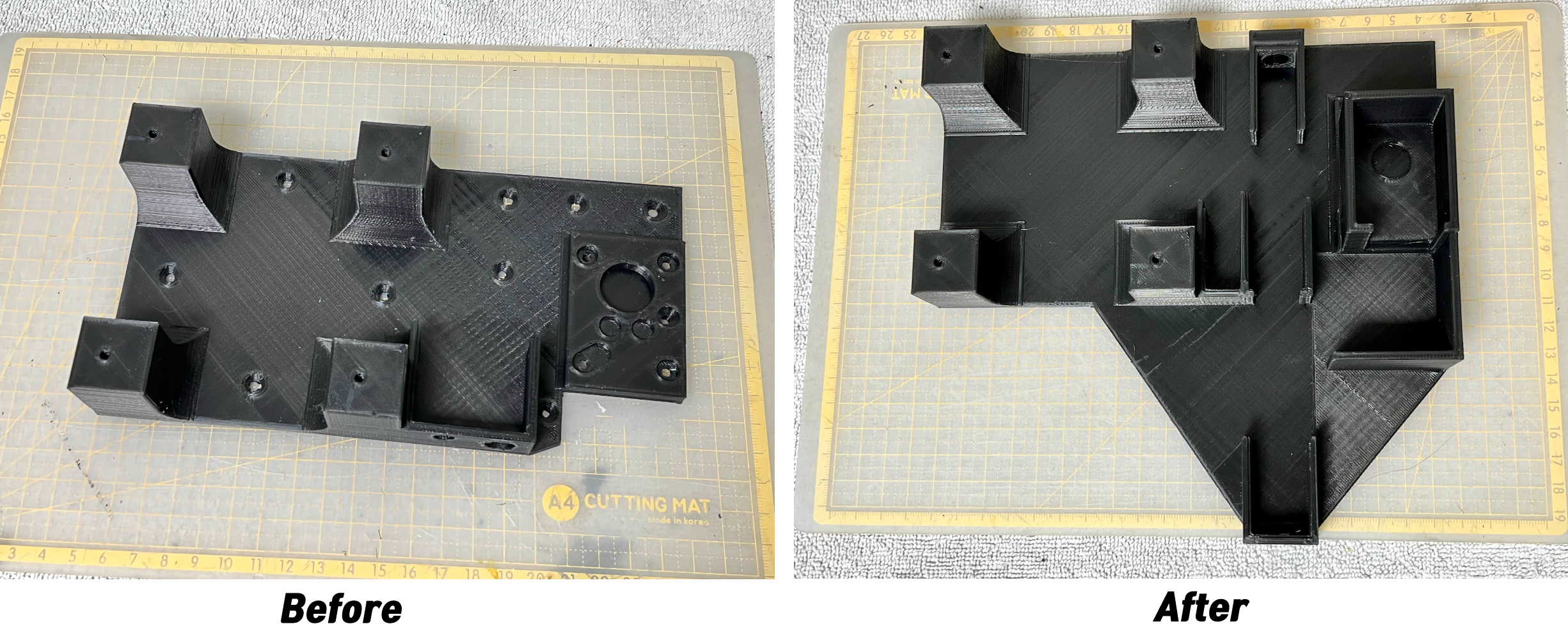

완성되었으니 프린터로 출력ㄱㄱ

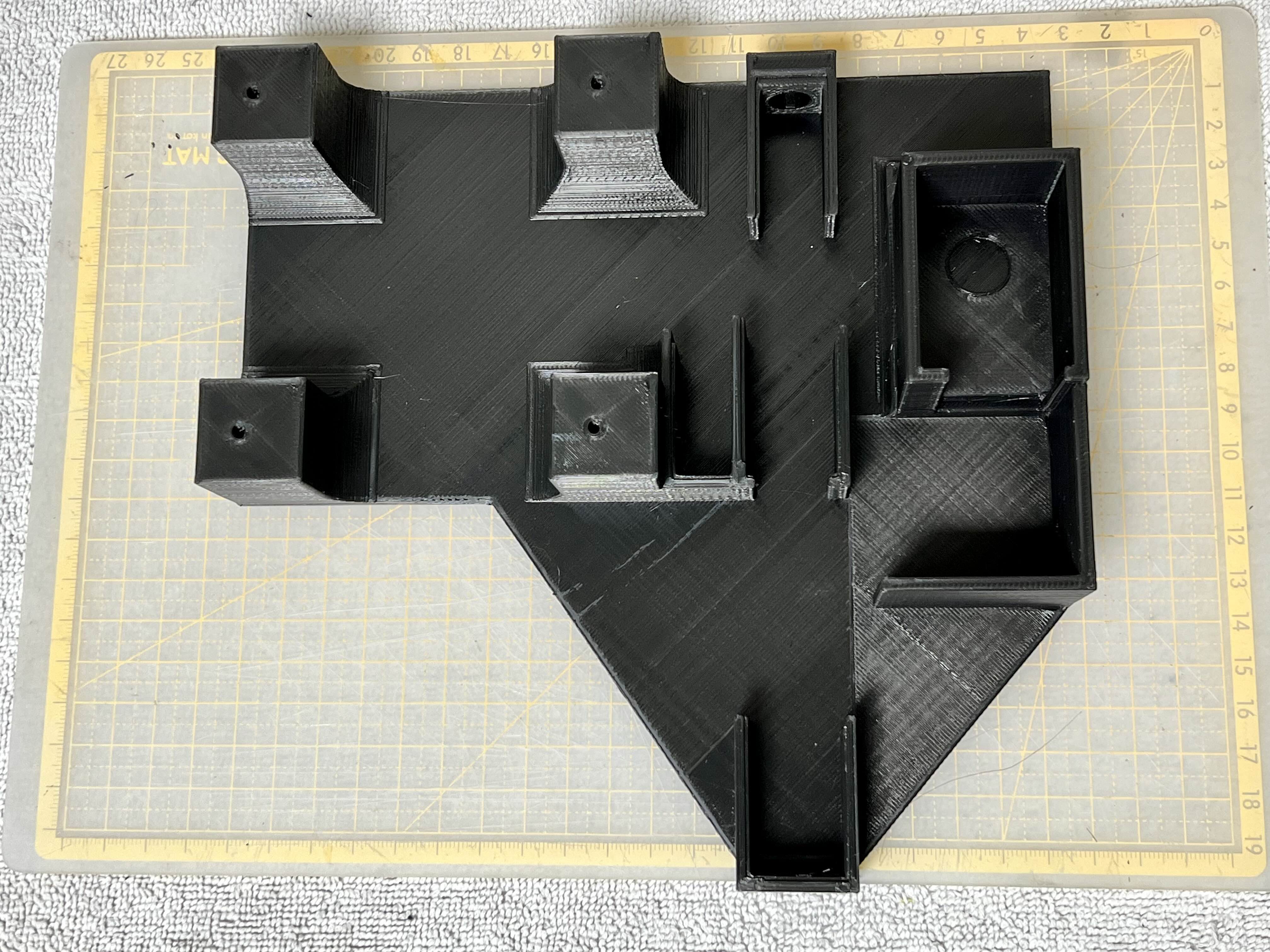

깔끔하게 잘 출력되었네요~

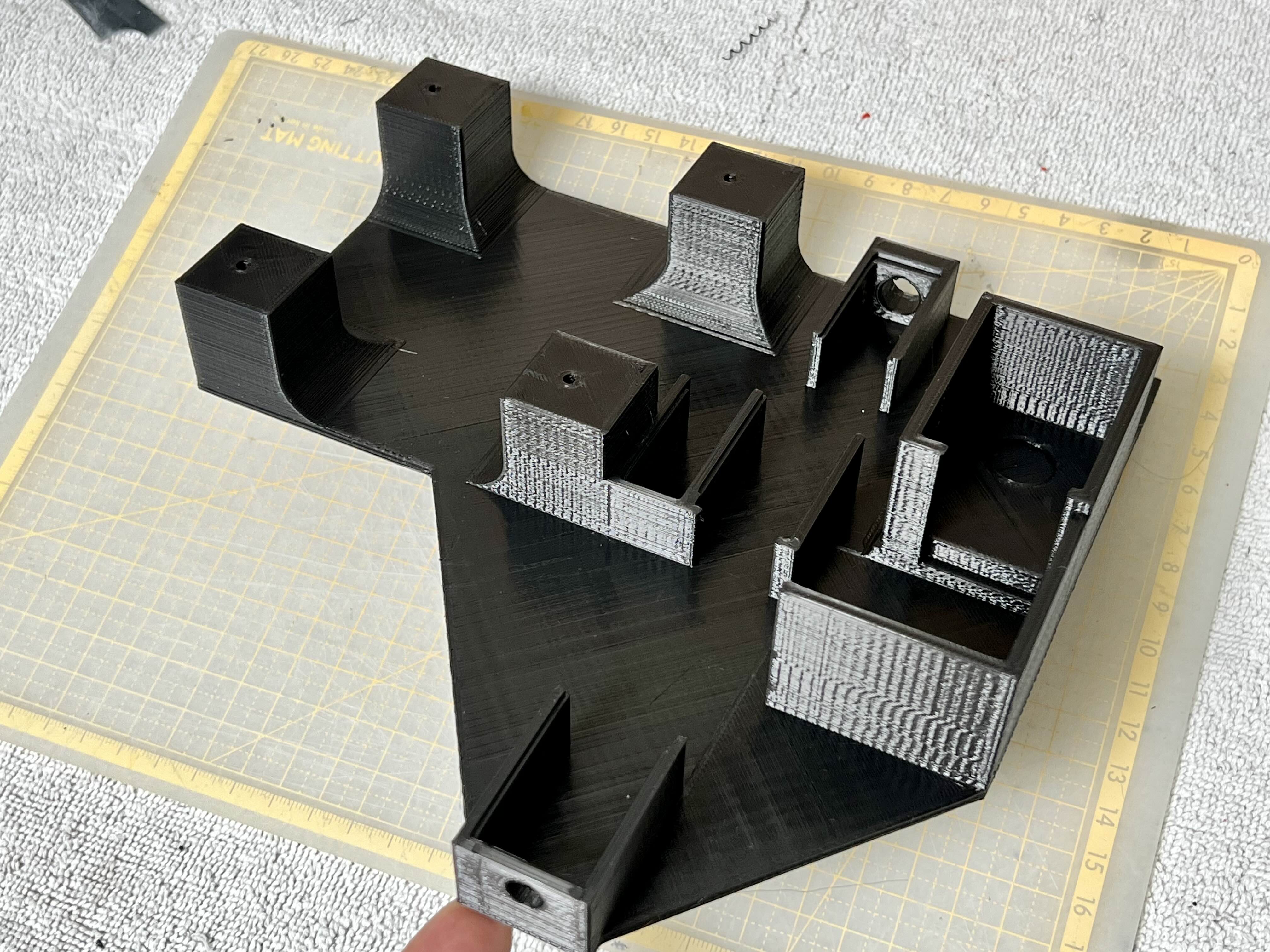

측면은 요로코롬 생겼습니다

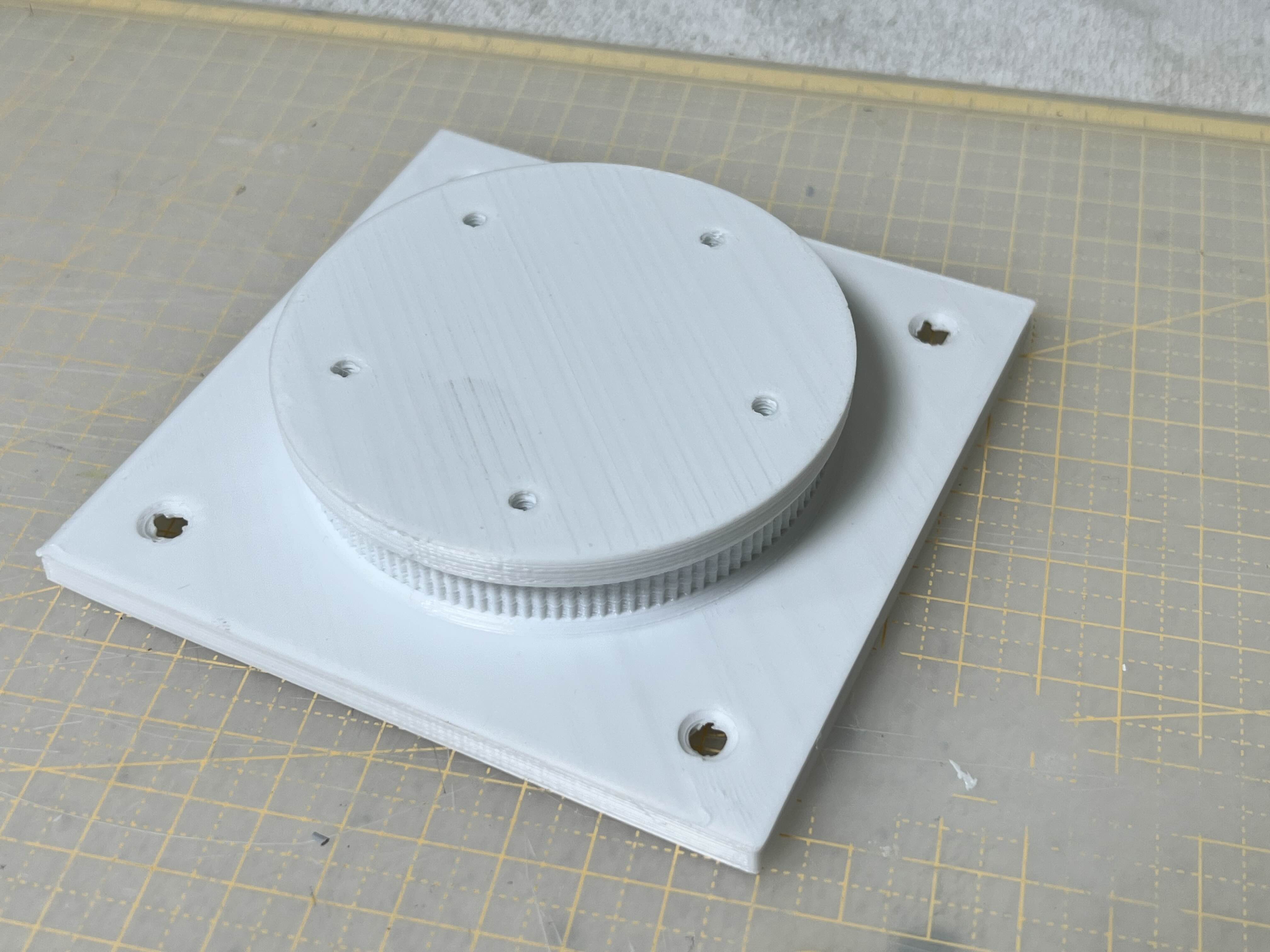

2. 톱니가 적용된 회전판 출력 - 원본그대로

이렇게 해서 출력물 포함 모든 재료가 준비되었네요(전원 연결 어댑터 제외)


자 이제 조립을 해보겠습니다

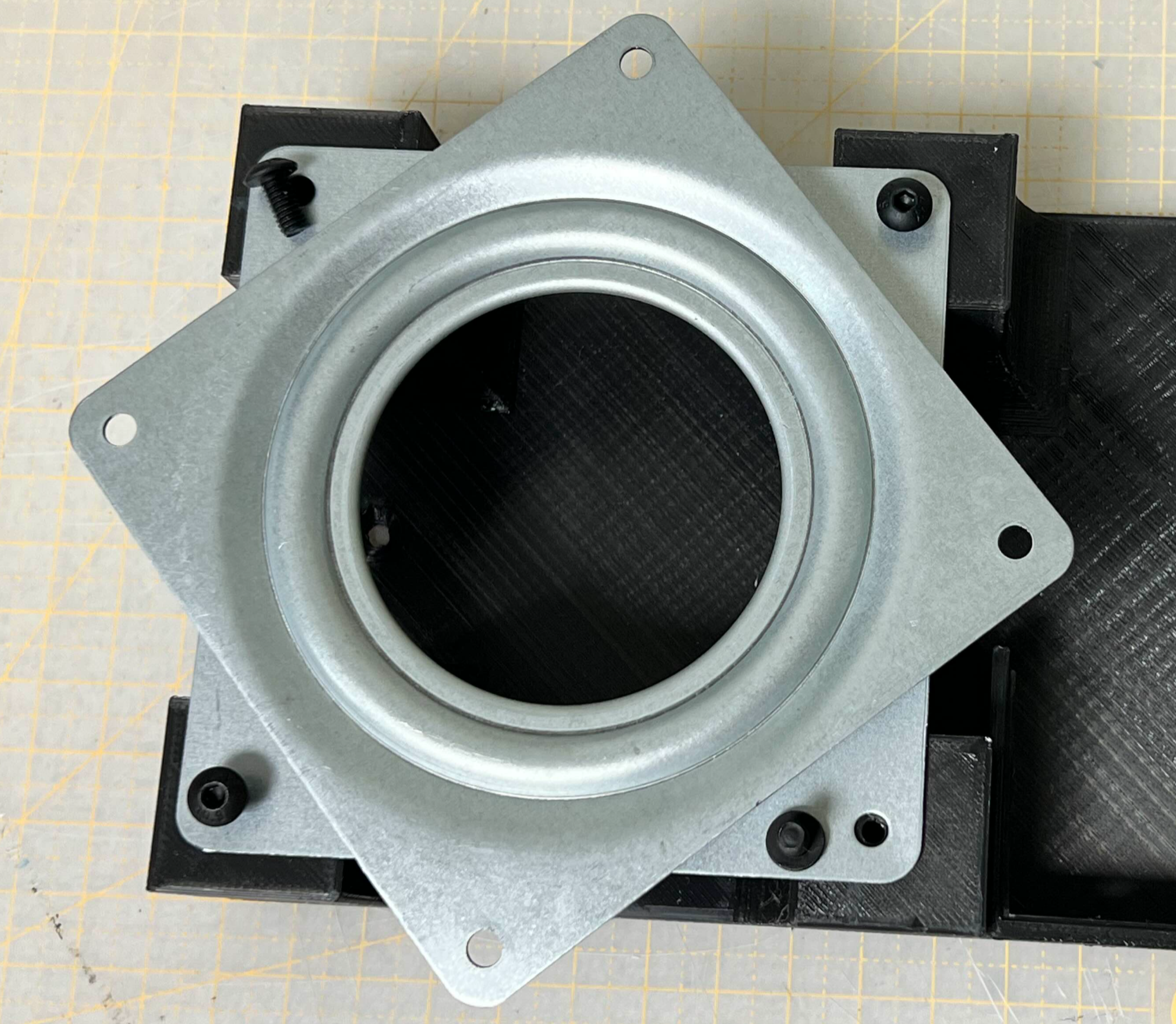

우선 판베어링을 받침대에 달아주고

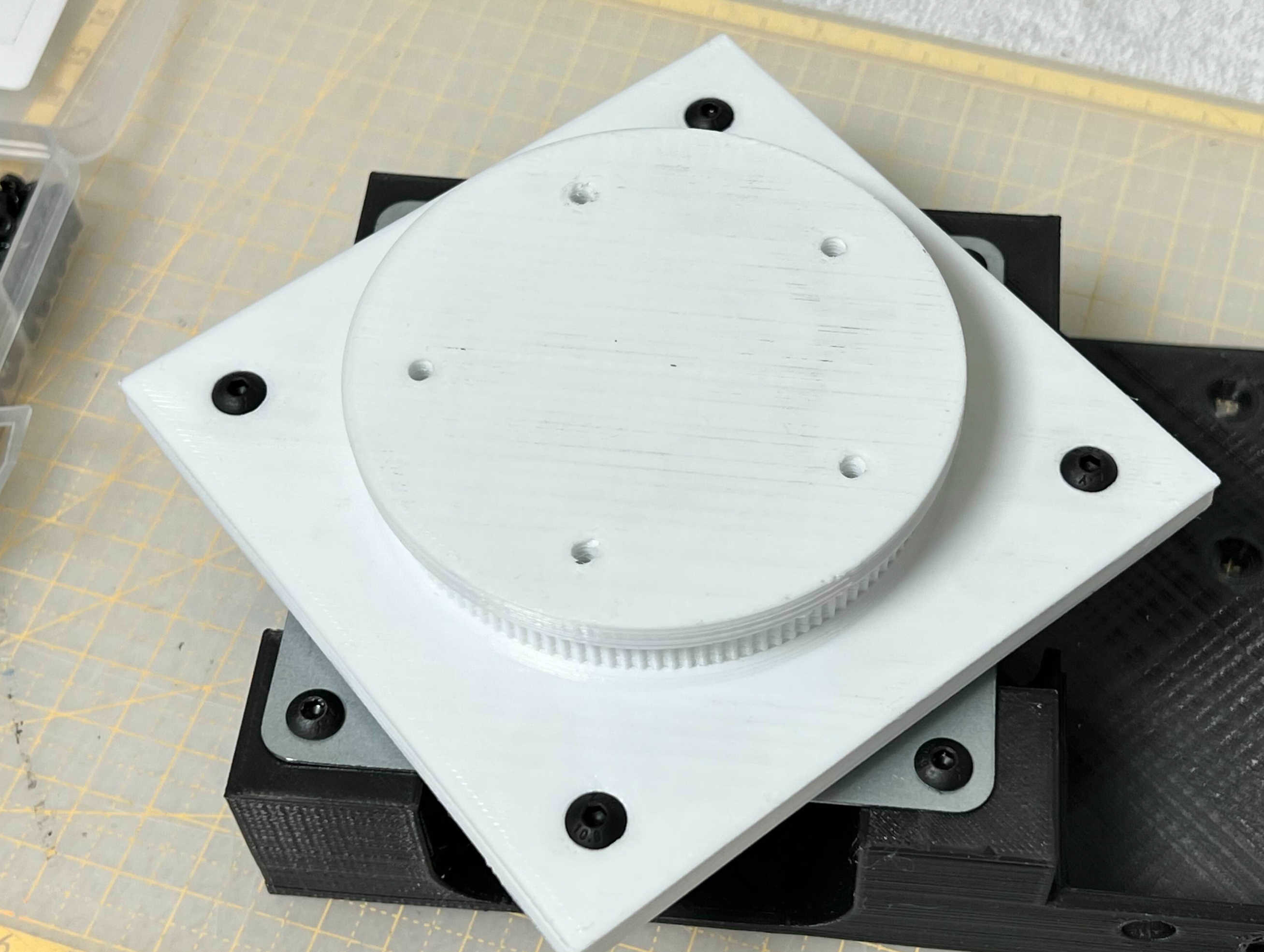

베어링 위쪽에도 회전판 연결대를 달아줍니다 - M4 8mm 사용

판베어링과 프린터로 출력한 1번 받침대는 완전히 결속하지 않고 자리만 잡고 있게끔 최소한의 나사만 끼워둡니다

모터에 달릴 풀리와 회전판에 연결되어야할 벨트를 장착할 때 약간의 유격이 있어야 장착하기 수월하기 때문입니다

벨트를 모터의 풀리와 연결하고 이제 전선을 연결할 차례~

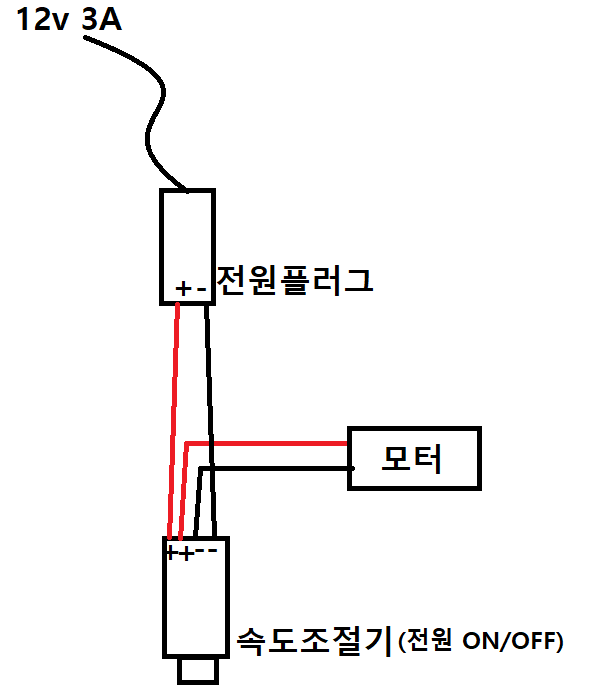

전선의 연결은 아래와 같습니다

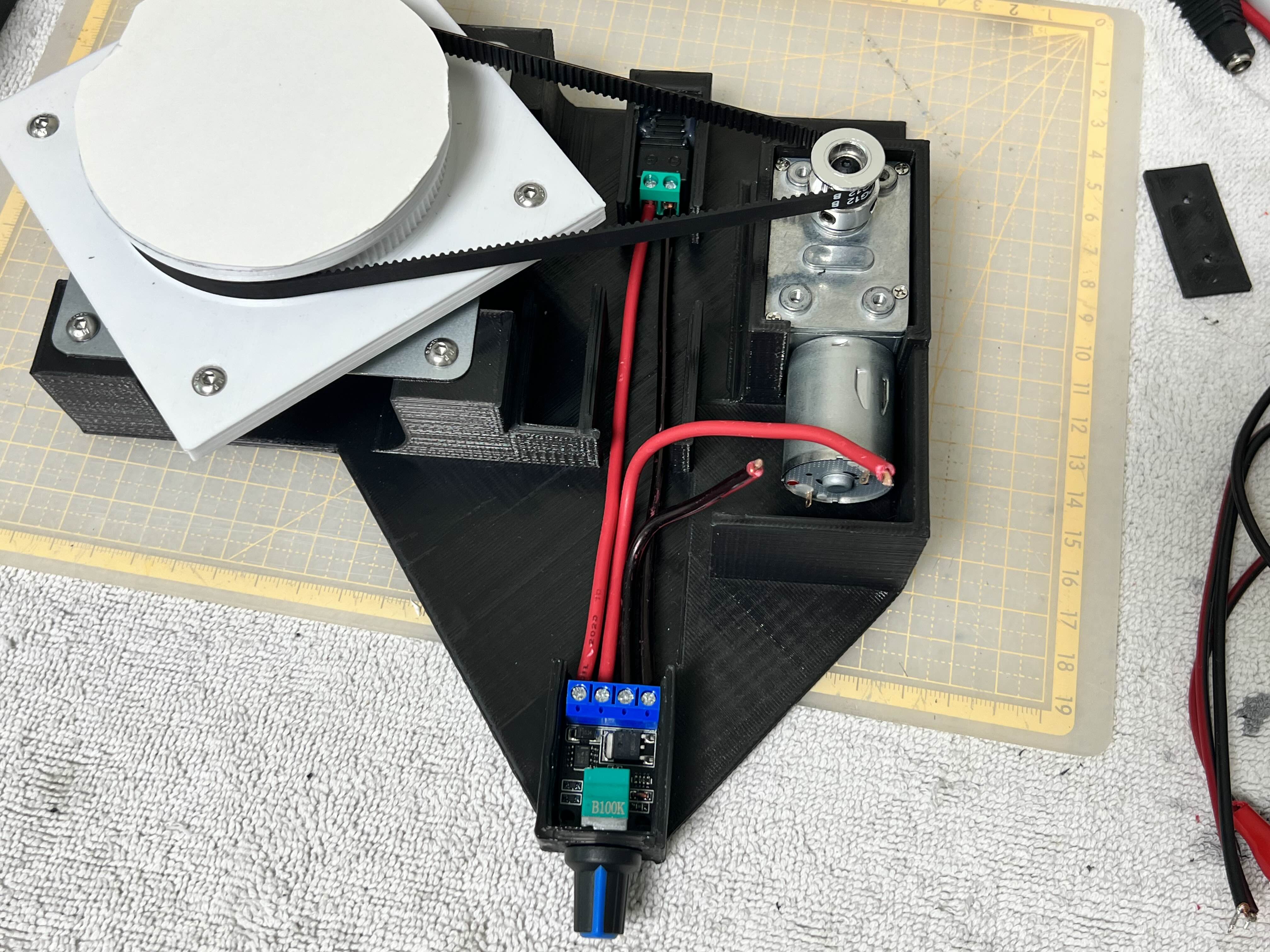

모두 연결하면 아래와 같은 모습입니다. (납땜은 아직 진행전)

모두 연결하고 작동여부를 확인하기위해 어댑터를 연결해봅니다
어댑터는 12V 3A로 준비했구요

작동이 잘됩니다~

모터 납땜을 마무리 하고 다음 단계로 원판을 준비해야 겠습니다

.
.
.

지인찬스를 이용해 10T 나무 합판을 구해서

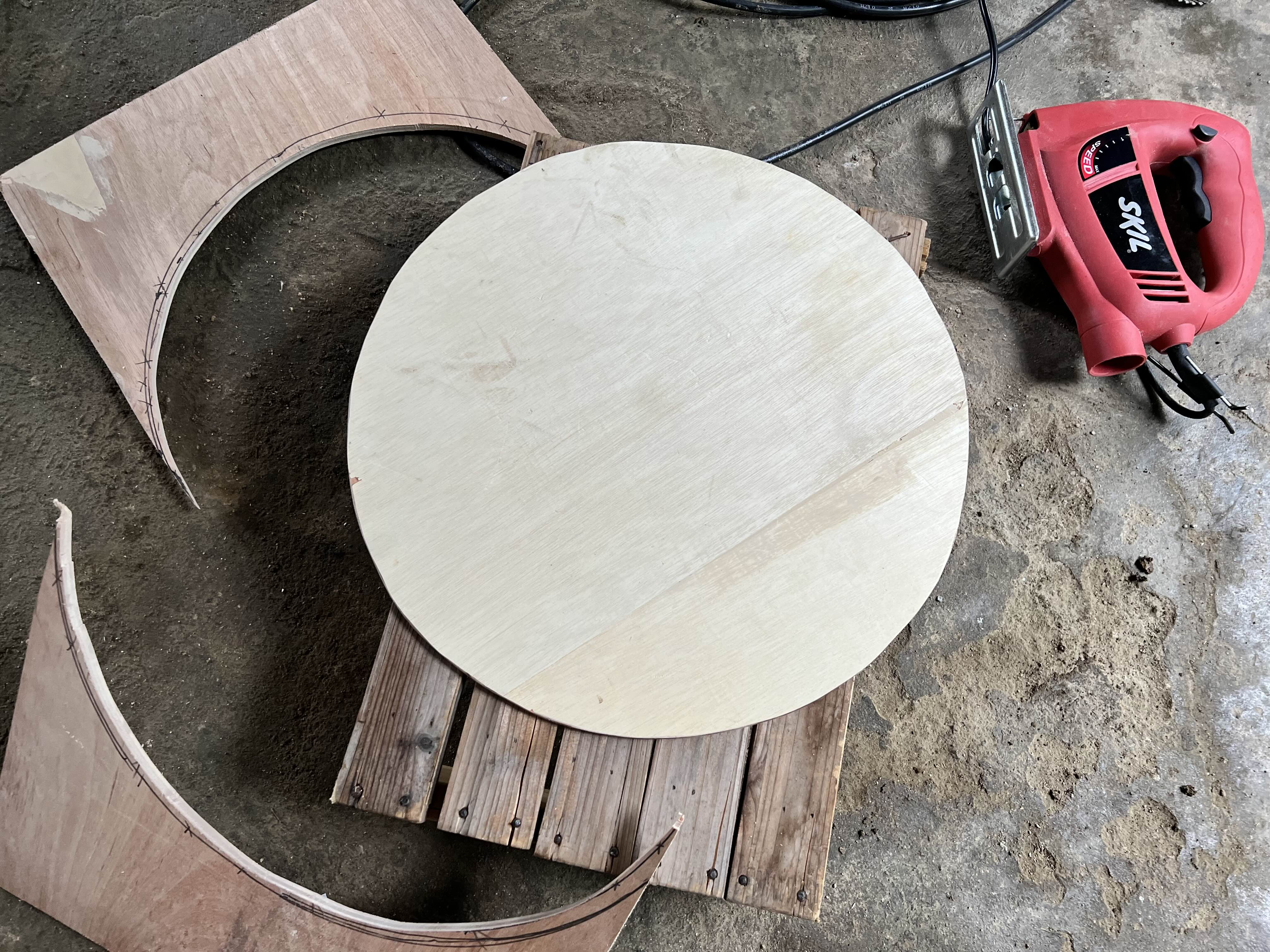

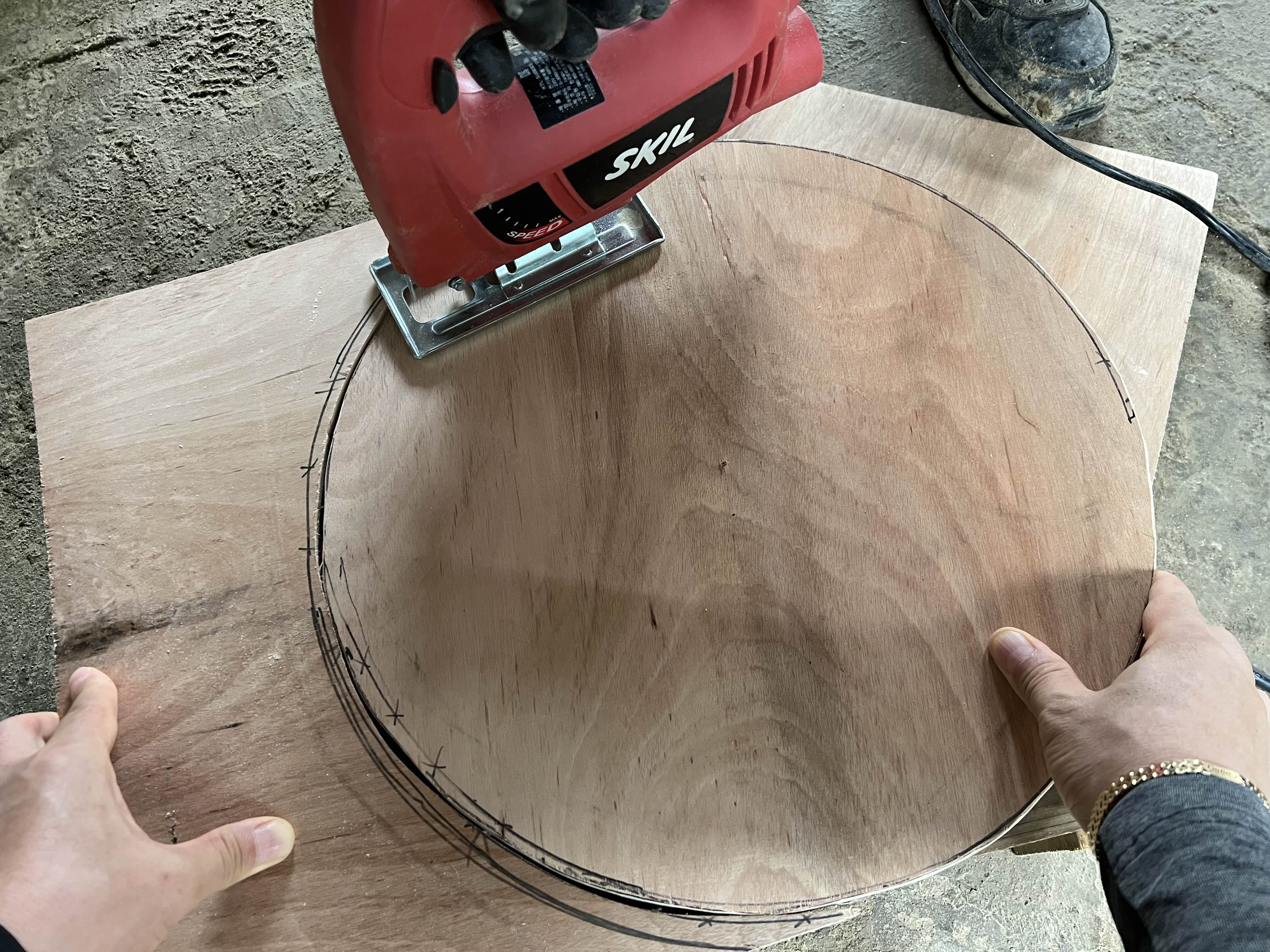

지름 40cm로 원을 그리고 직접 직쏘를 이용해 절단했습니다

깔끔히 잘 잘렸네요

준비된 원판을 깔끔히 포장해 줘야겠죠

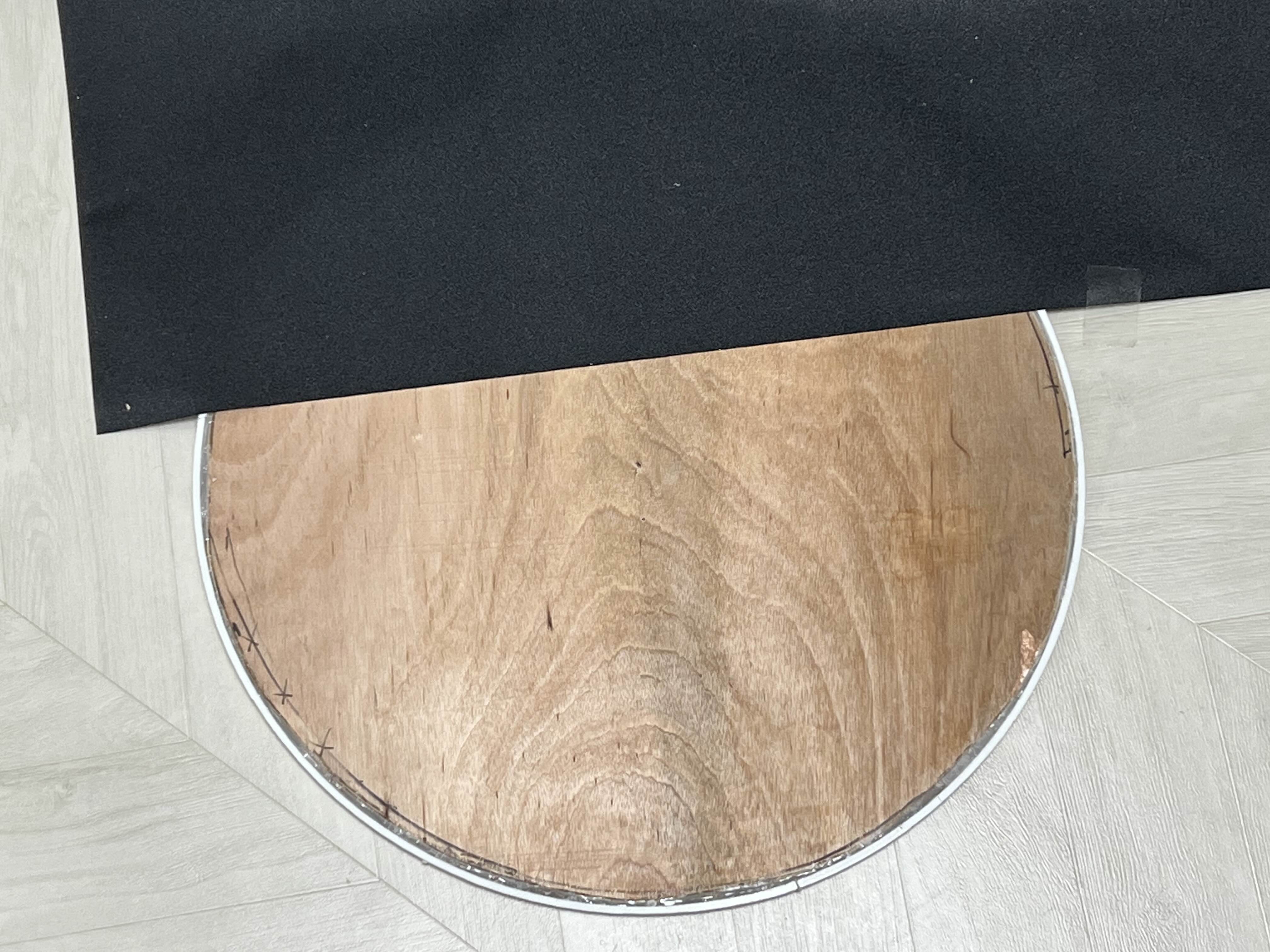

다이소에서 암막 차단용 필름을 구매해와서 목공풀을 이용해 붙여주었습니다

그리고 원형 모양대로 컷팅!
테두리도1cm로 띠를 잘라 붙여주었구요

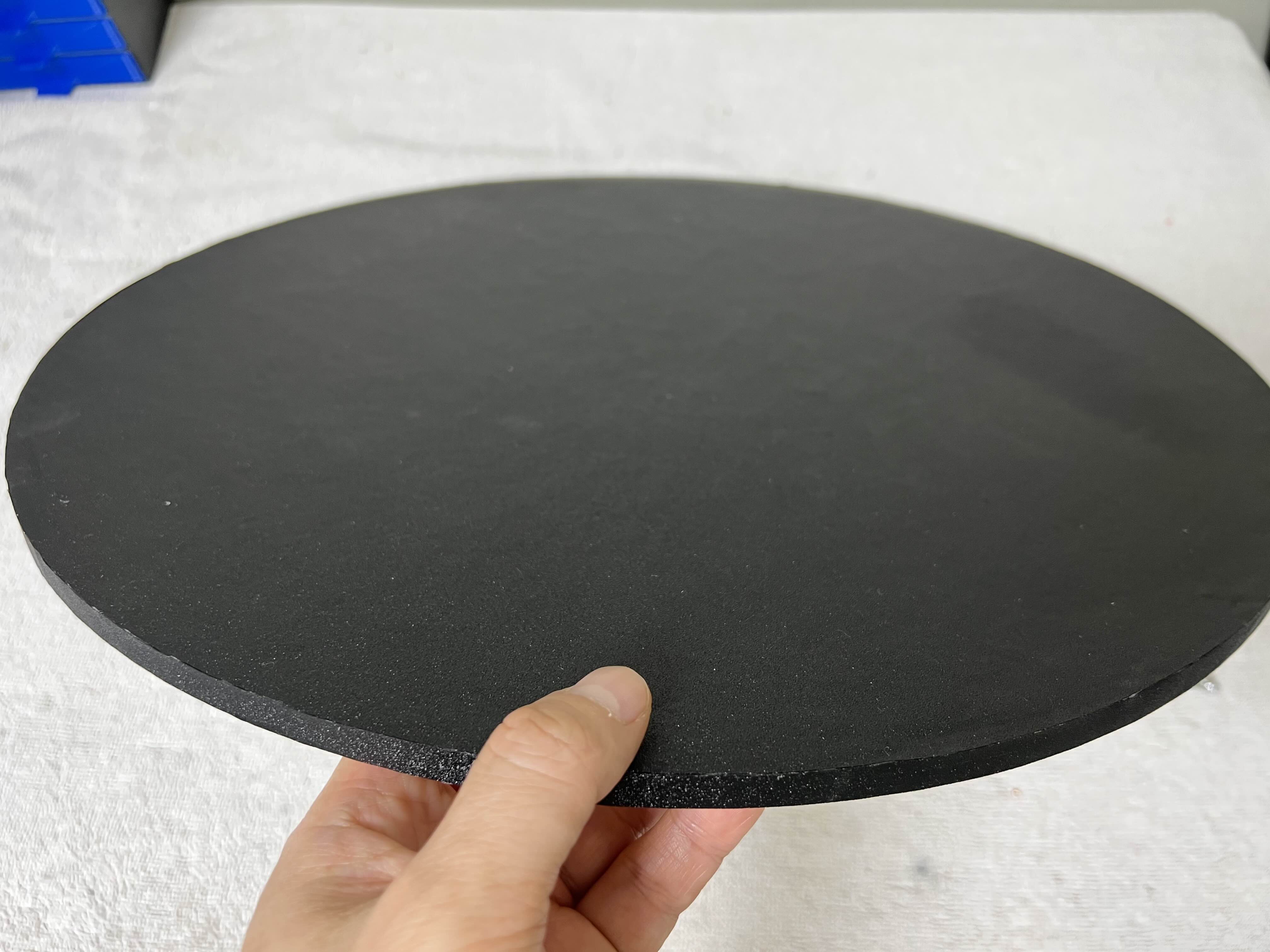

완성된 회전원판입니다

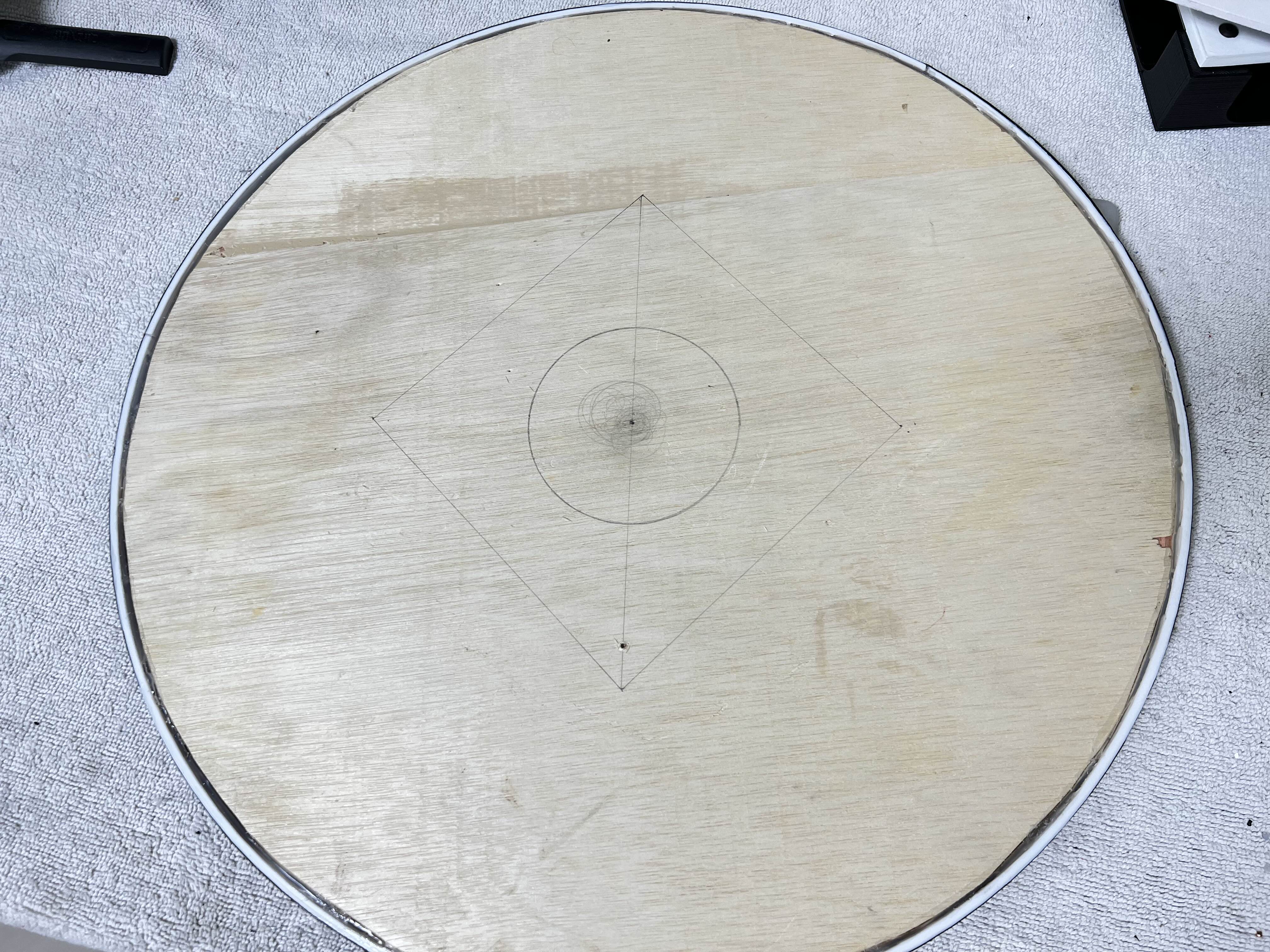

뒤집어서 회전원판 바닥에 정중앙을 중심으로 밑그림을 그리고

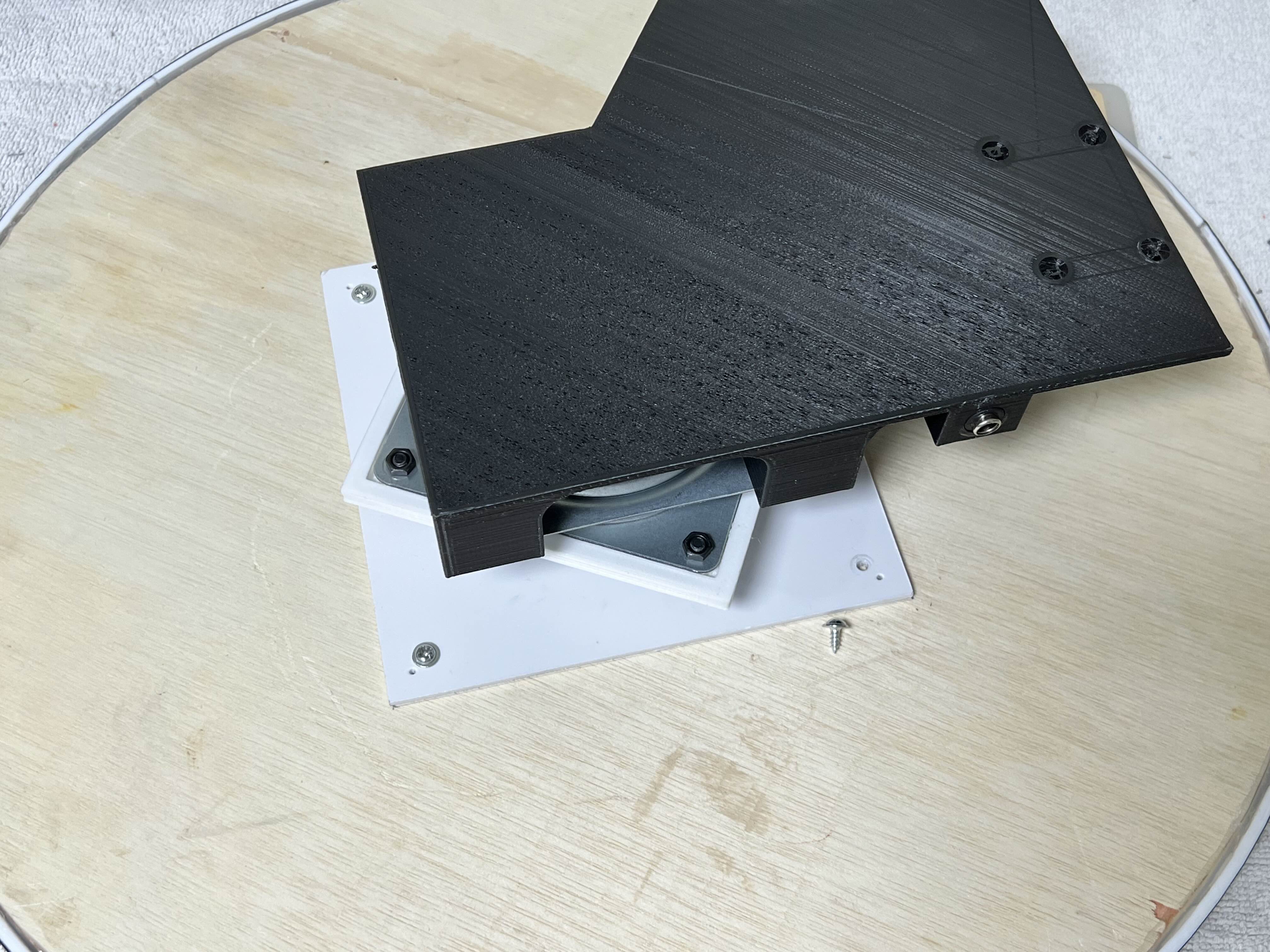

완성된 기체와 완성된 원판을 뾰족 피스를 이용해 견고히 결합시킵니다

드디어 완성~!



- 장점. 속도 조절이 가능한 대형 DIY 턴테이블
- 단점. 모터에서 나오는 고주파음이 있으며 고속으로 갈수록 소음 발생.

뭐 어차피 턴테이블이라는게 24시간 켜놓는게 아니고 촬영등 잠깐 켜서 감상용으로 쓰는 것이니 크게 신경쓰이는건 아니겠지만서도, 그래도 소음이 발생하지 않으면 좋지 않을까 하는 아쉬움은 좀 있습니다

턴테이블 위에 드립머신을 올리고 영상으로 촬영해봤습니다~

속도를 올리니까 원심력때문인지 차가 움직이는 현상이 나네요;;


이만 자작 DIY 턴테이블 제작기를 마칩니다

- 끗 -
