[LCG] 소소한 차량 변경점 적용 5가지

컨제입니다.

LCG 차량에 크게는 아니지만 자잘한 변경점이 있어 내용을 기록해봅니다.


변경점 1. 적재함 변경

   우선 길게 차량의 꽁무니 부분까지 덮던 적재함의 길이를 줄여보았습니다.
   이유인즉, 차량이 고각에 올라섰을때 샷시의 끝부분이 바닥에 닿게되고 그로인해 주변 장애물들과 간섭이 생기는 일이 생겼습니다. 또한 PLA 출력물이고 두께가 두껍지 않아 무게는 가벼운 편이지만 고각 진입시 아무래도 차량의 뒷부분의 단 1g이라도 그 무게로 인해 잡아당기김이 발생할것 같다는 생각에 무게를 줄여보고자 반토막 내어진 적재함으로 변경해보았습니다.  아예 다 빼지 않고 반을 남긴 이유는 바디를 고정시키는 돌출부위를 남겨두기 위함입니다.

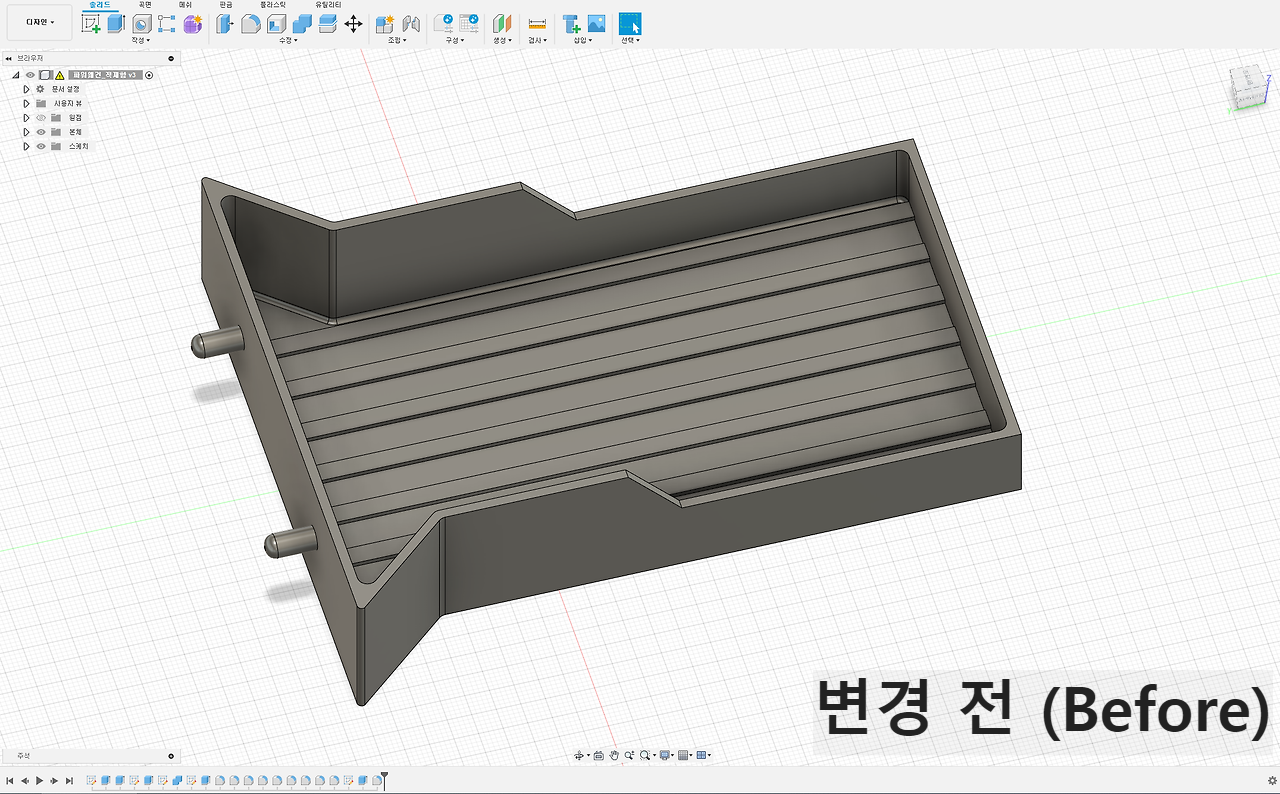

모델링은 기존 적재함에서 반토막 낸 버전으로 재 변경 후 출력


차량에 장착해 주었습니다.

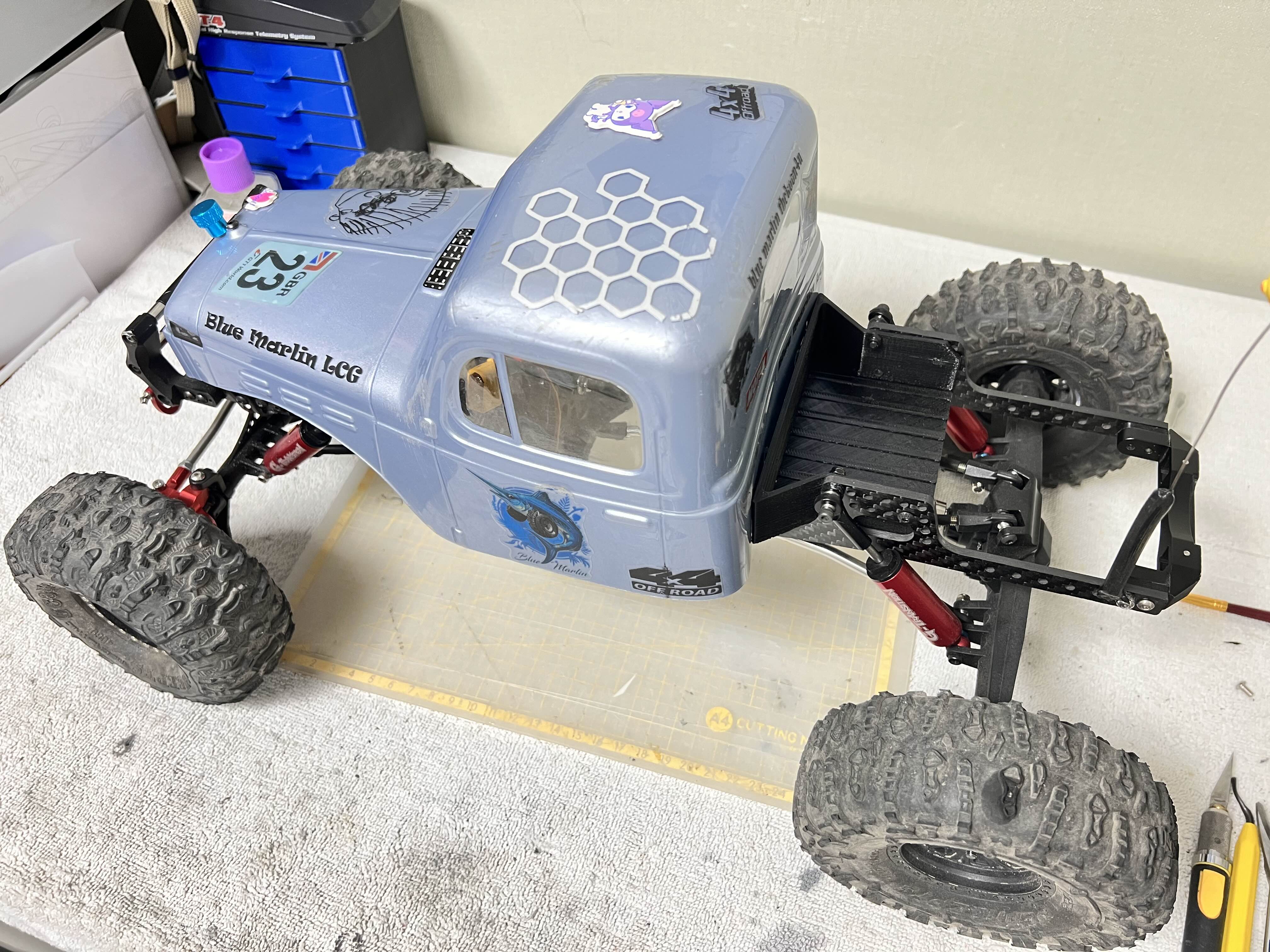

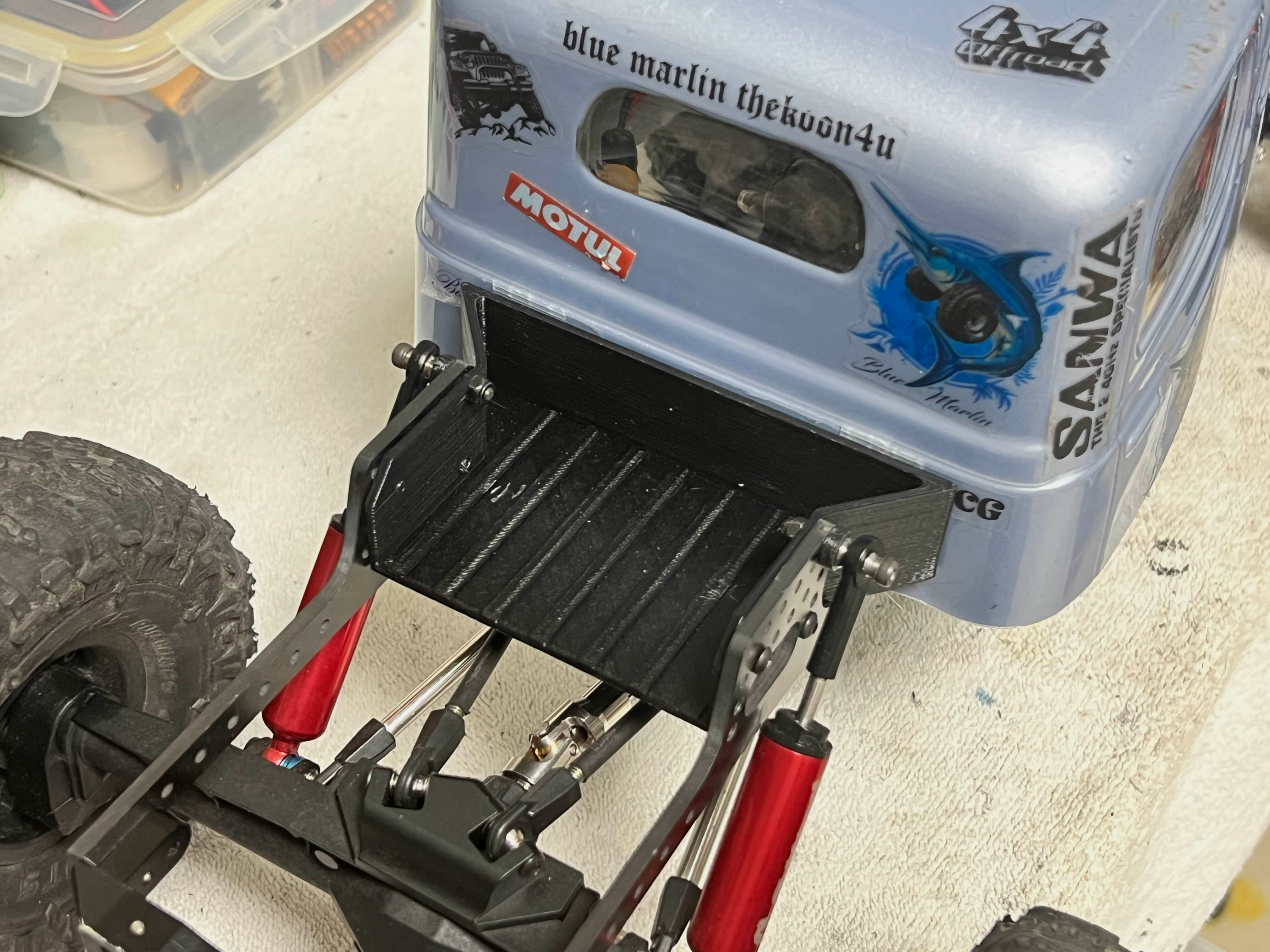

장착한 쇼티(shorty) 적재함 버전.


리어 액슬과 샤프트 연결부위가 그대로 보입니다.

뒷모습은 이렇습니다.





변경점 2. 배터리 마운트 지지대 변경

기존 배터리 마운트를 지지하던 지지대 위치를 변경하였습니다.

일단 서보를 기존 서보에서 70kg 직결서보로 교체하였는데, 이 서보 크기로 인해 쇽이 완전히 눌렸을때 배터리 마운트 거치대와 닿아서 간섭이 생기고 있었습니다.
그래서 거치대를 아예 제거할까 하다가 샷시에 지지해주는 L자형 부품을 지면과 수평으로 맞추지 않고 차량 앞쪽으로 쏠리게끔 45도 각도로 뉘어지게끔 장착을 해보았습니다.
고각에서 차량이 앞바퀴를 들어 서있다고 가정했을시 조금이라도 앞쪽으로 무게중심을 옮기기 위함이기도 합니다.

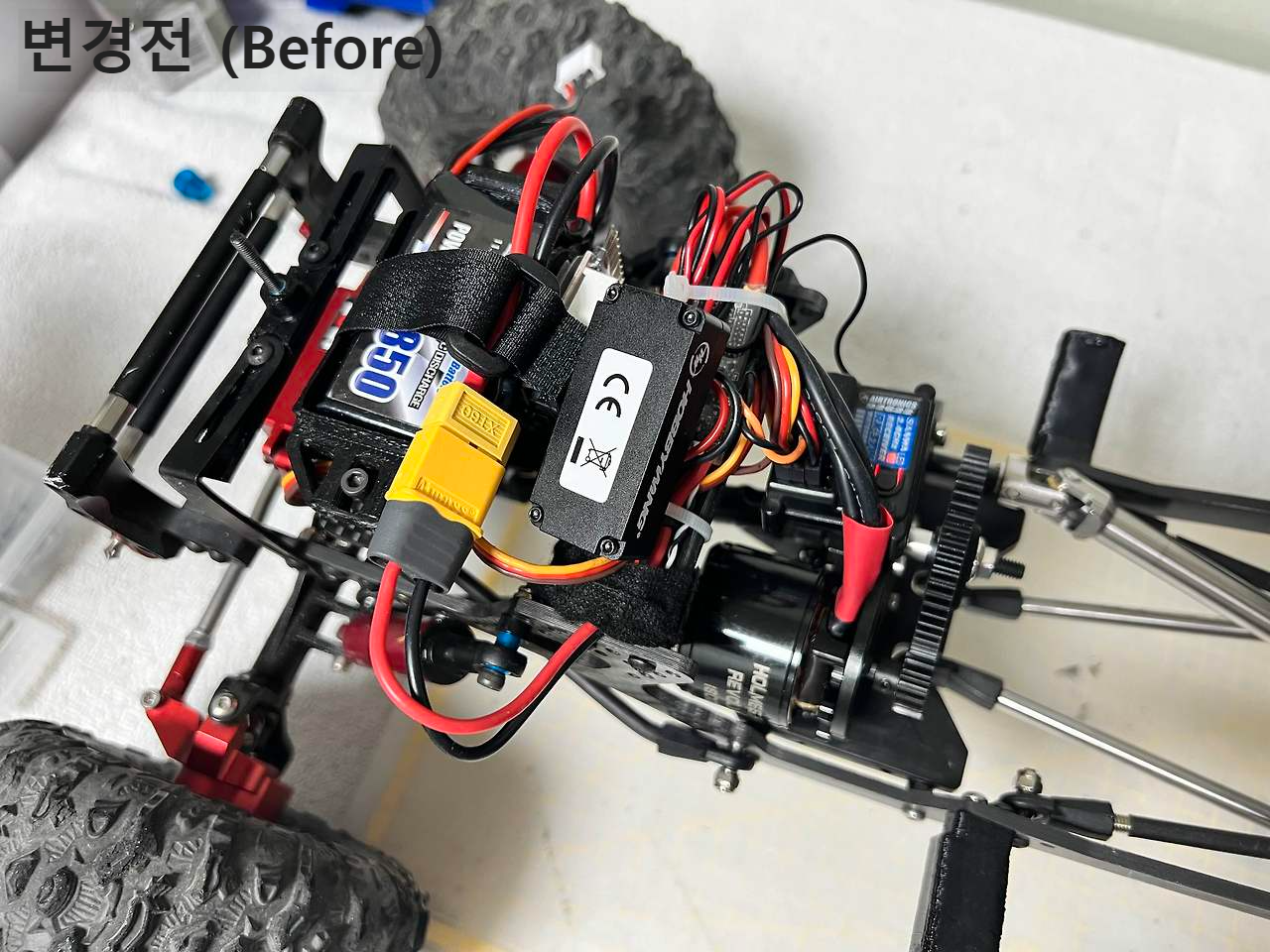

배터리 거치대가 샷시와 평행하게 장착

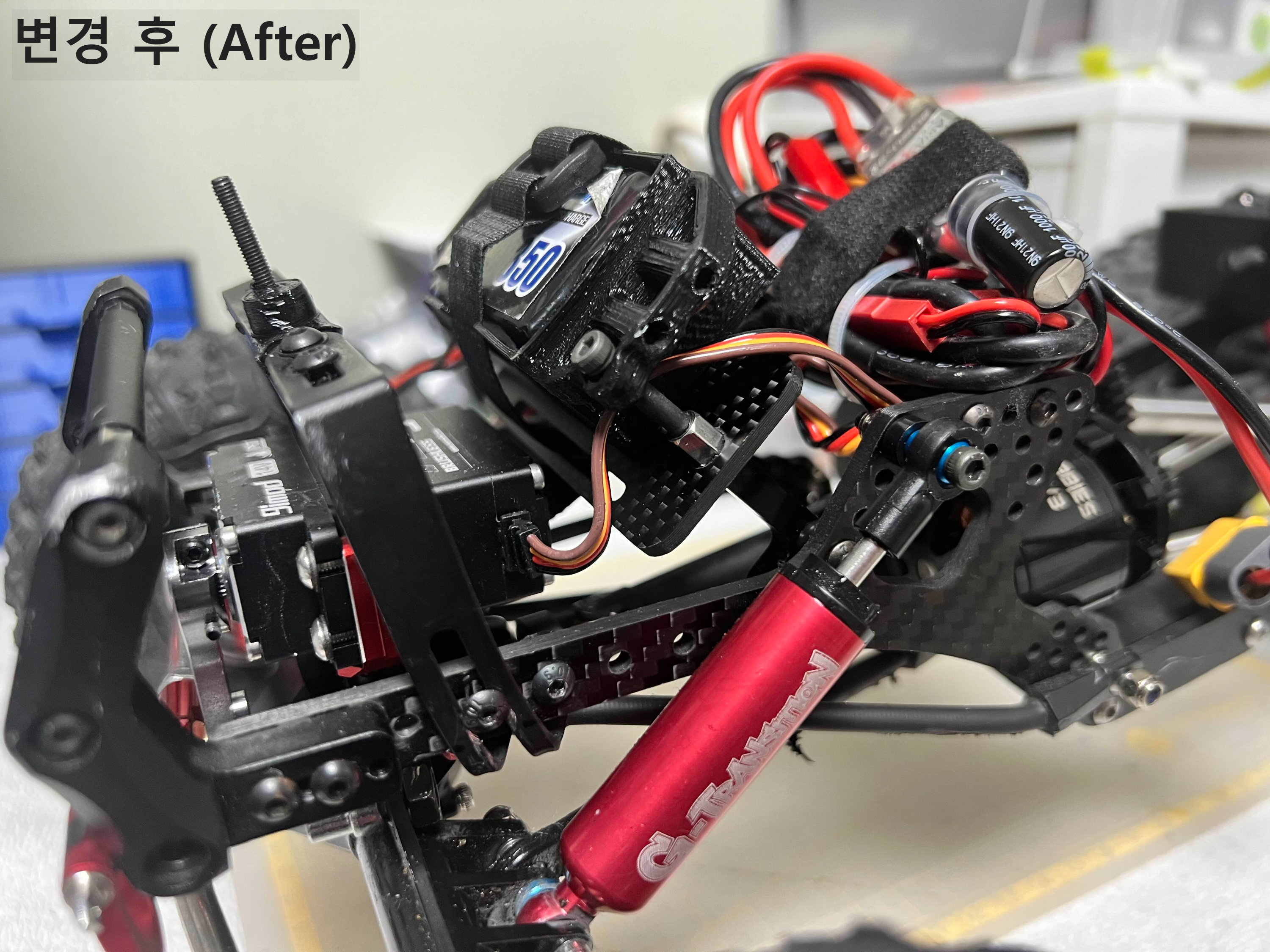

배터리 거치대가 샷시와 45도 경사로 장착

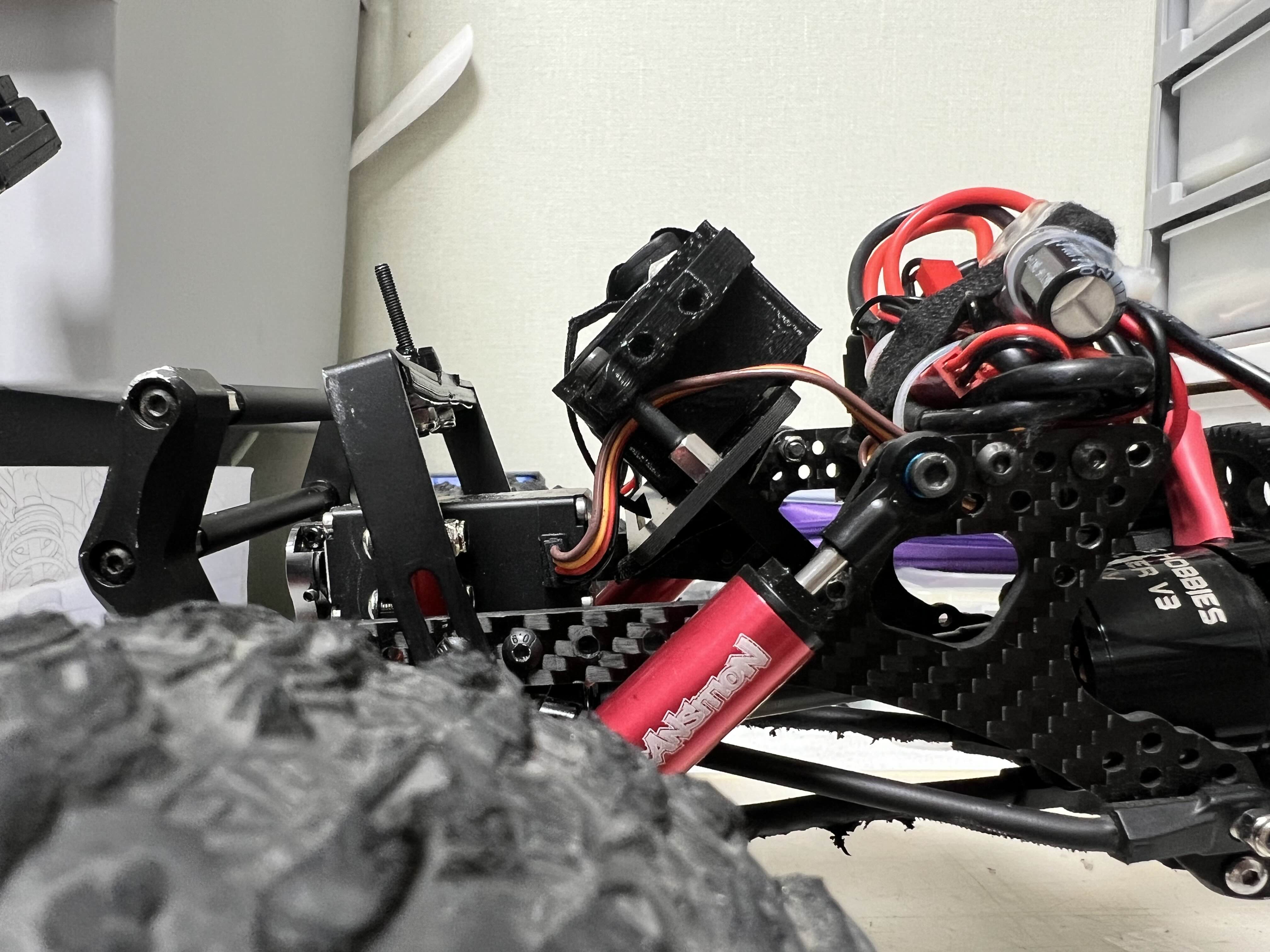

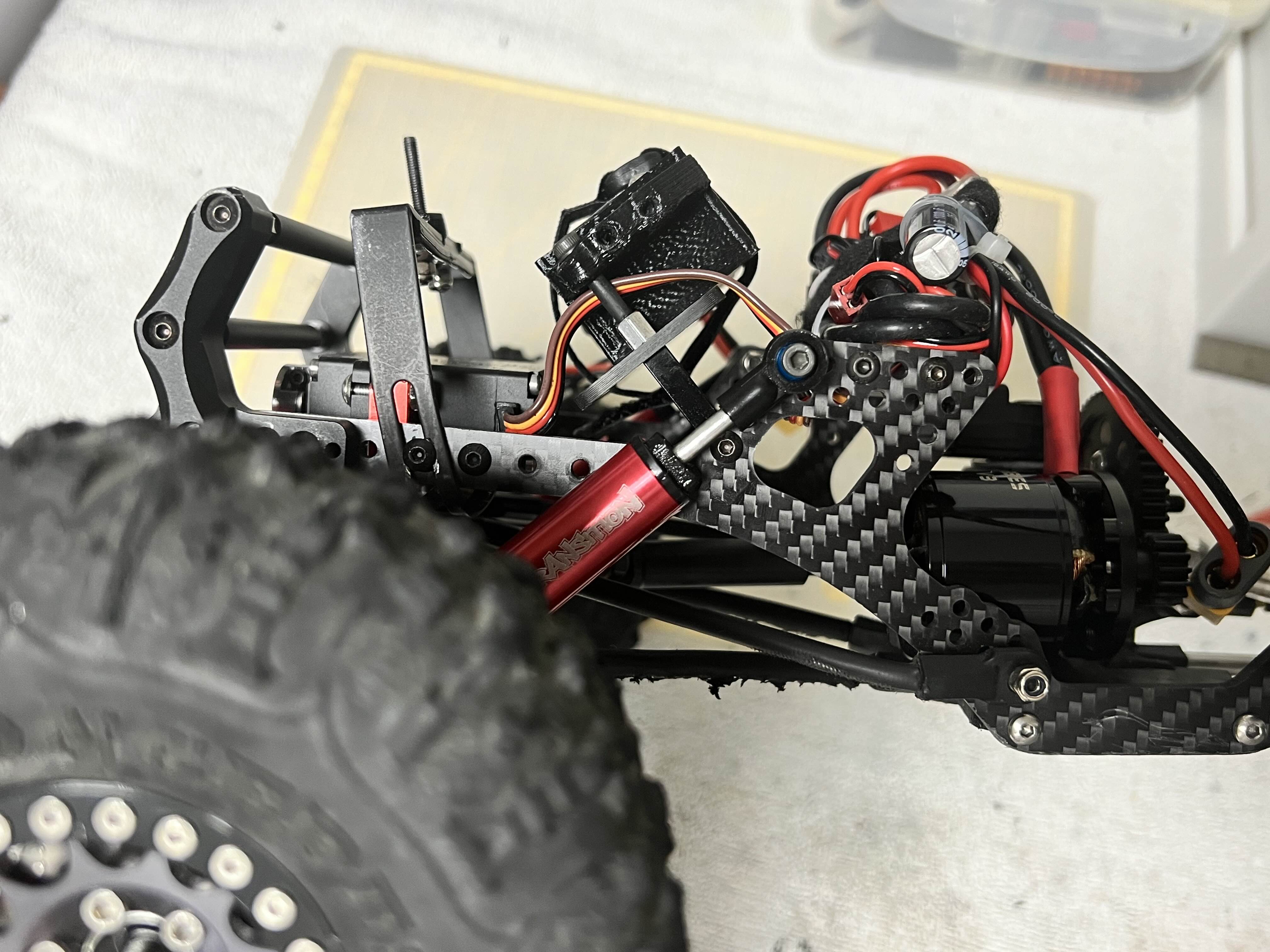

측면에서 보면 45도 기울어져 있습니다.

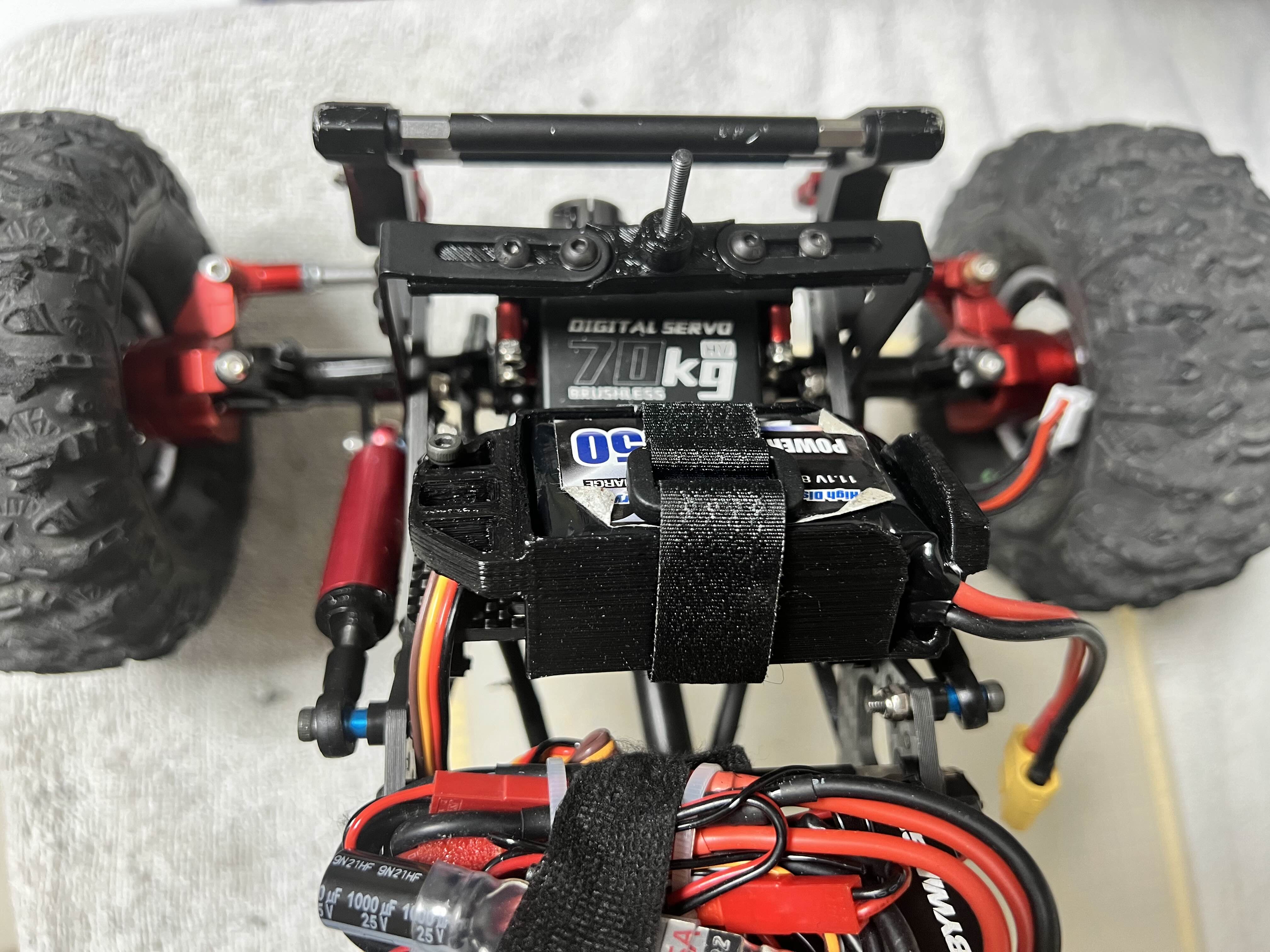

위에서 본 모습


역시 측면모습




변경점 3. 프론트 쇽위치 변경

 배터리 마운트 거치대도 각을 줄이면서 처음에 샷시에 연결했던 나사구멍을 위로 한칸 올려보았습니다. 이로써 차체가 좀더 밑으로 깔리게 되었습니다. 차량의 전체적인 상황은 프론트가 좀더 앞쪽으로 쏠리는 형상. 역시나 무게중심을 앞으로 치우치기 위함입니다. 이건 어디까지나 테스트 해볼 목적이라, 만일 장점없이 걸림등의 개선되지 못하는 모습이 보인다면 바로 원복하거나, 또다른 방안을 모색할 예정입니다.

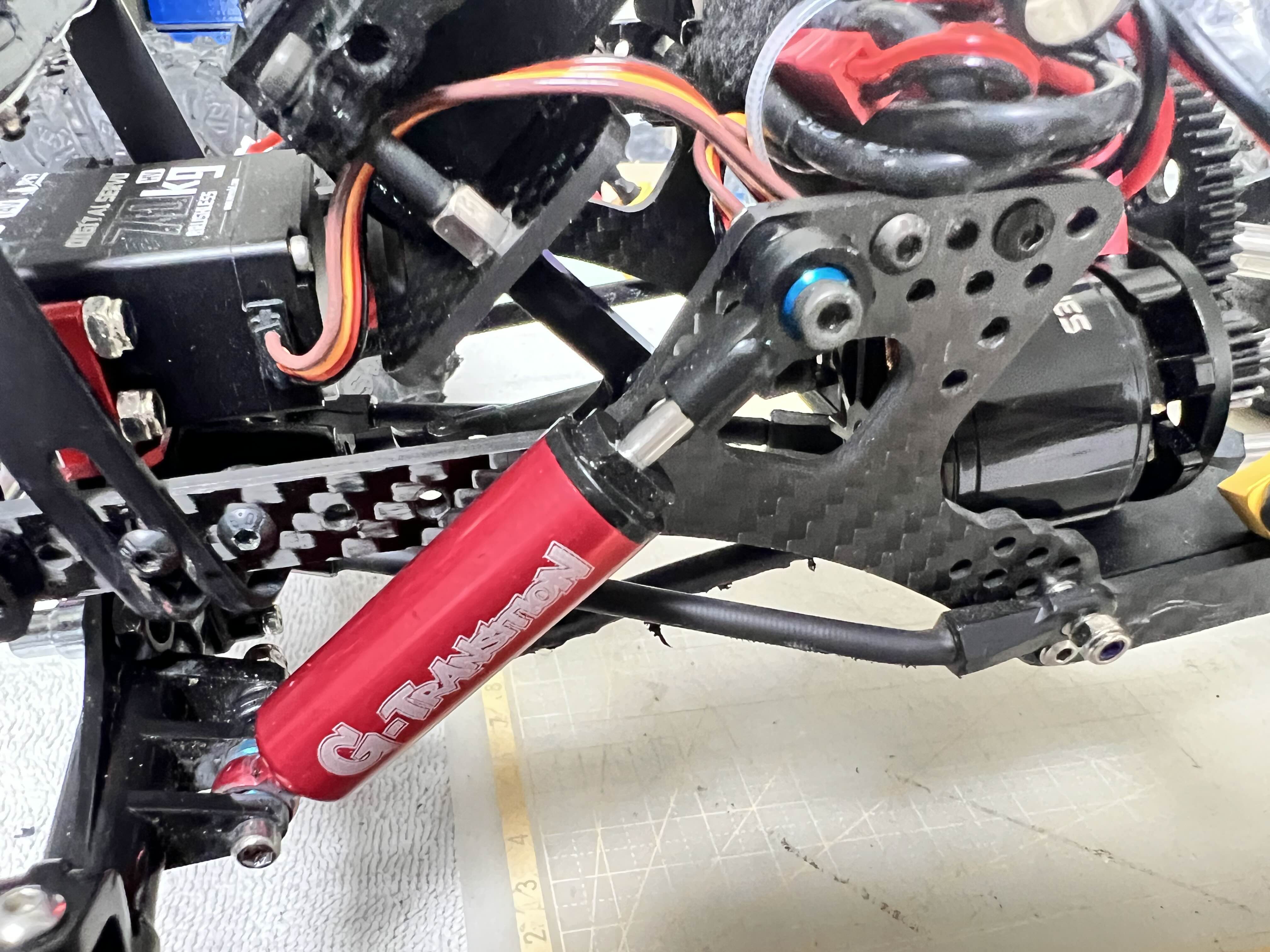

원래는 바로 한칸 아래 구멍에 장착했으나 위로 한칸 올리면서 차체를 좀더 아래로 낮추어 보았습니다.



변경점 4. 바디 컷팅

 LCG 차량의 전체적인 모습이 좀 높아 보이는(?) 경향이 있어, 바디의 둘레를 전부 약 1cm가량 컷팅해주었습니다.




또한 컷팅으로 인해 바디가 붕 떠보이는걸 방지하기 위해 기존에 뚫었던 구멍을 위쪽으로 하나씩 더 뚫었습니다.

고각을 정복하기 위해 이리 구르고 저리 구르다보니 바디 뒷쪽이 많이 찢어지고 깨져서 유리섬유 테잎으로 대충 보강해줬습니다. 알리산 바디이므로 부담없이 막 쓰고 교체하면 되니 맘이 편합니다ㅋ

새로 뚫은 구멍에 바디를 장착한 모습

 또 모든 면을 잘라내었기에 바디 좌우 측면에 붙여둔 청새치 데칼의 일부분이 잘려나가는 불상사가 발생했습니다. 뭐 이건 나중에 다시 붙여주는걸로~

청새치의 꼬리 및 아래부분에 있던 레터링이 모두 잘려나간 상태..




변경점 5. 약간의 웨이트 추가

프론트는 중량, 리어는 경량화를 위해..

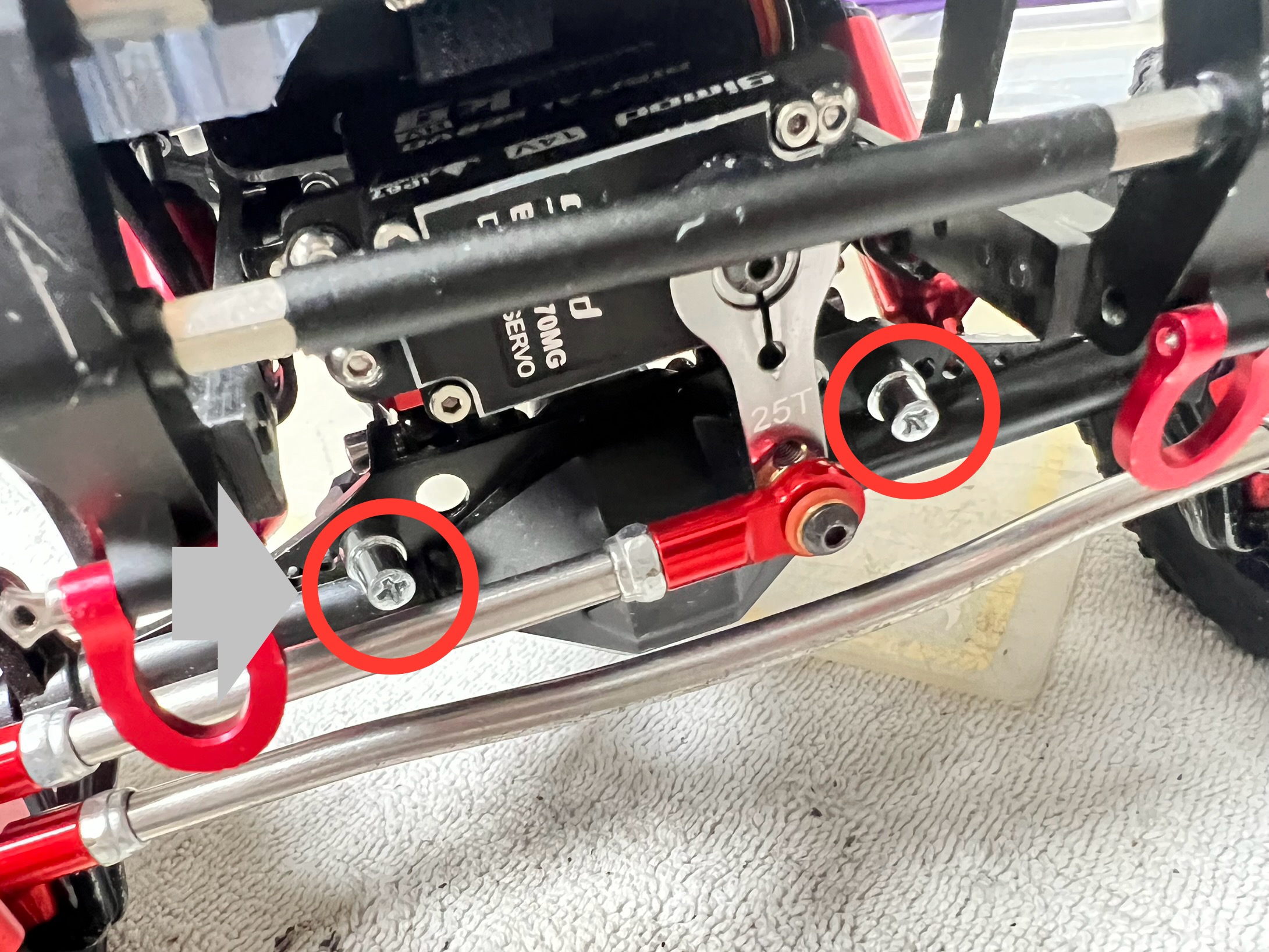

 미비하지만, 그래도 차량의 앞쪽에 단 몇g의 웨이트를 추가해보고자 엑슬에 뚫려있는 구멍에 무게가 살짝 있는 나사를 체결해 보았습니다. 이것도 테스트 삼아 장착해보았는데, 이부분에 좀더 제대로 된 묵직한 웨이트를 어떻게 달아줘볼지 아직 고민중이긴 합니다.


 .
.
.

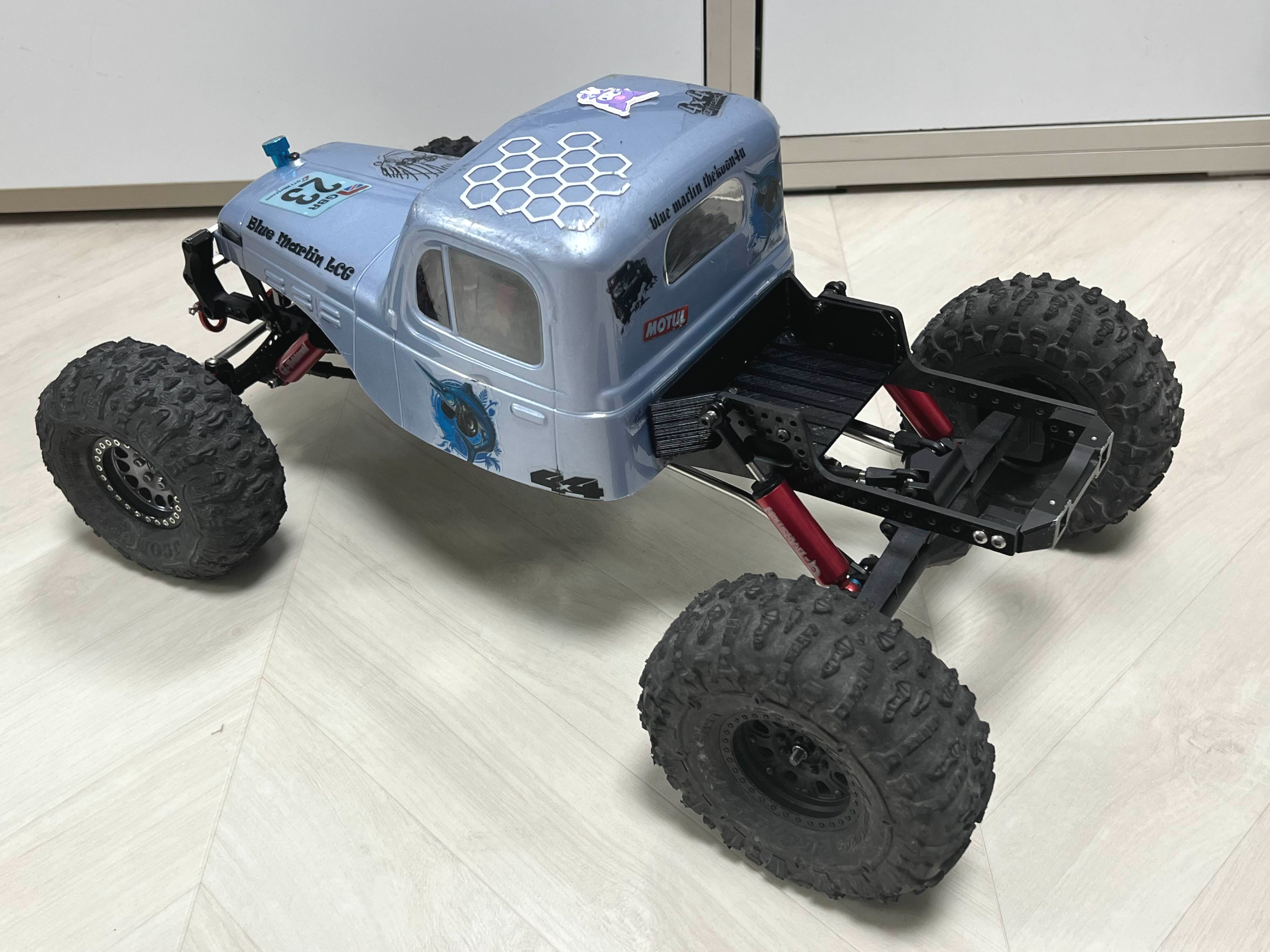

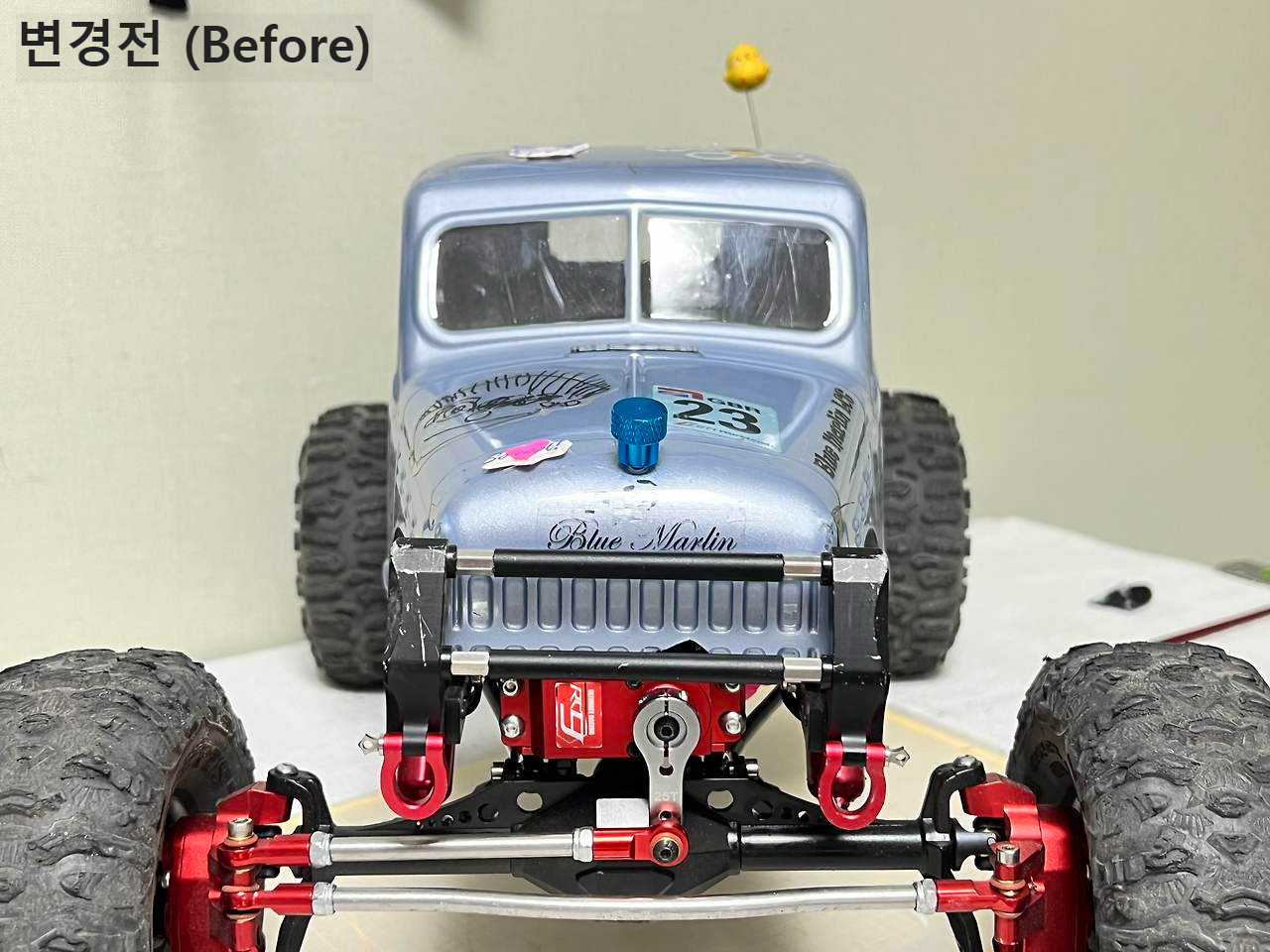

최종적인 모습



이렇게 사진으로 비교해보니 확실히 차체가 낮아졌음이 느껴집니다.


바디도 컷팅해서 마운트부분도 낮추고, 쇽위치도 올려 장착함으로써 차체도 약간 내려왔으니 당연한 결과이겠지요.


뒤에 달아두었던 안테나+오리 조합도 역시나 무게때문에 제거를 해두었지만, 언제든 달고 싶은 마음이 들면 달게될지도 모르겠네요ㅋ

인조라에서 제대로된 1:18용 안테나를 주문해서 받아둔 상태이므로, 추후 땡길때 좀더 퀄리티 있는 안테나로 달아줘보도록 하겠습니다.

.
.
.

이상 5가지 변경점을 적용한 상태입니다. 아직 테스트산행을 해보지는 못해서 너무 궁금한데 오는 주말을 이용해서 다시 안양사로 테스트를 가볼 예정입니다.

좀더 낮춰진 차체와 무게밸런스 그로인해 기존 주행과 얼마나 다른 주행을 보여줄지 무척 기대가 됩니다.

주말 산행 테스트 후 후기내용 추가로 기입해보겠습니다.

이상으로 LCG 변경점을 나열을 작성해보았습니다
감사합니다.

 - 끗 -
