[LCG] 알리발 9imod 70kg 직결서보 교체기

컨제입니다.

빌드한 LCG에 서보를 변경해보려고 합니다.

첫 빌드시 RC9 49kg 서보로 시작해서
두번째 알리발 얀타르 50kg LP서보를 거쳐
좀더 토크를 올려보고자 역시 알리발 9imod 70kg 직결서보를 선택해 보았습니다.

보통의 서보 연결방식이라면 수신기에 연결되어 수신기에서 나오는 5v의 전압으로 운용될테지만 그에따른 전력의 한계가 있어 특정 이상의 토크를 발휘하기엔 한계가 있습니다.
그래서 수신기의 전원을 사용하지 않고 배터리에 직접 연결되어 높은 전압을 그대로 사용함으로써 보다 쎈 토크를 사용할 수 있는 일명 직결서보를 사용햐보고자 합니다.

이 때문에 직결서보에는 수신기잭과 jst잭 두개가 공존하고, 보통의 서보라면 3가닥의 선만 있을텐데 직결서보에는 4가닥의 선이 존재하는것이 특징 입니다.

https://a.aliexpress.com/_onBG0bq

US $48.02 | 9imod 브러시리스 서보 70KG 60KG 50KG 방수 RC 서보 모터 메탈 기어 14V 1/8 1/10 RC 크롤러 자동

세일기간에 맞춰 40.5$에 구매완료
얀타르 서보와 비슷한 시점에 도착해 주었습니다.

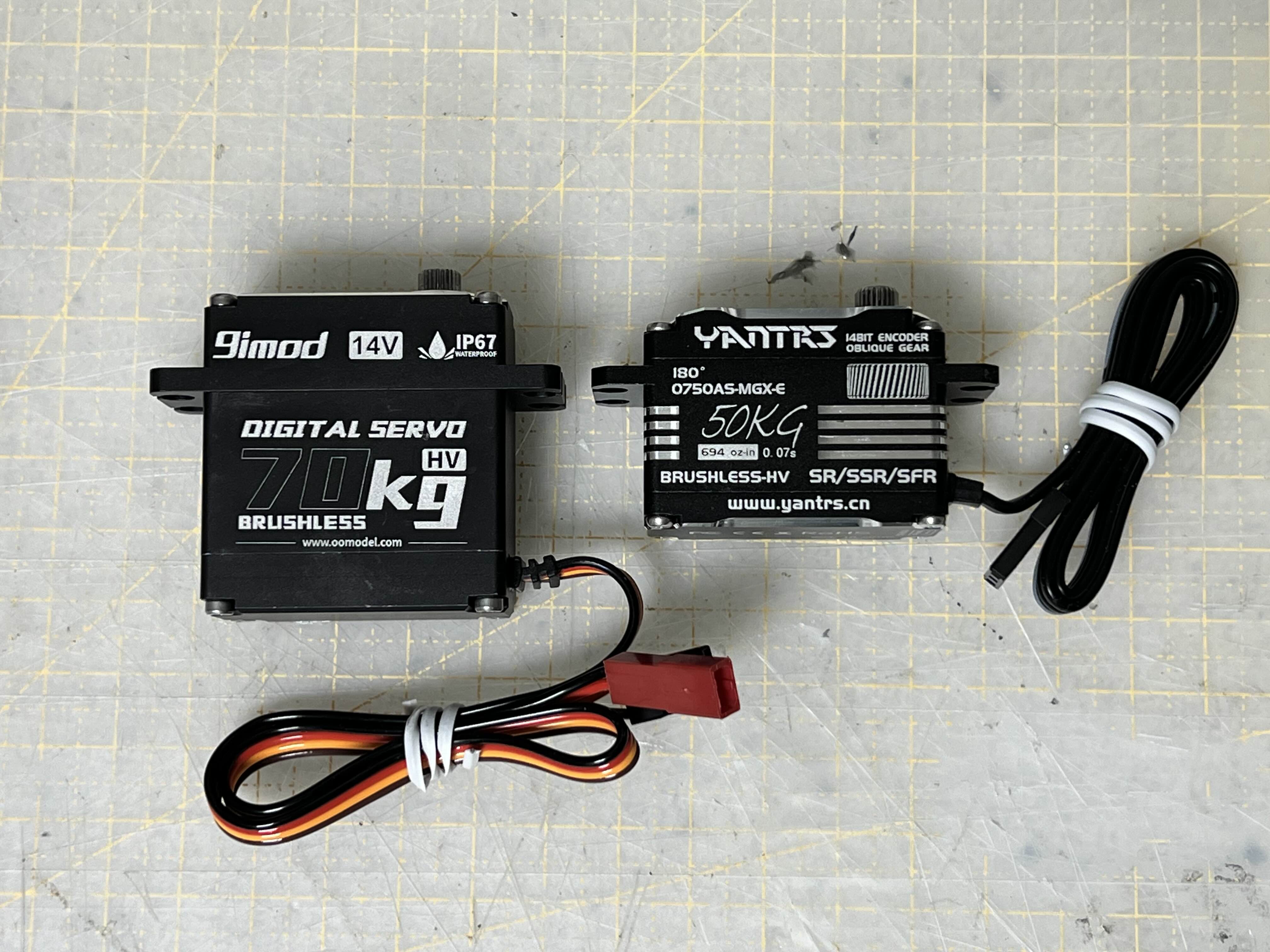

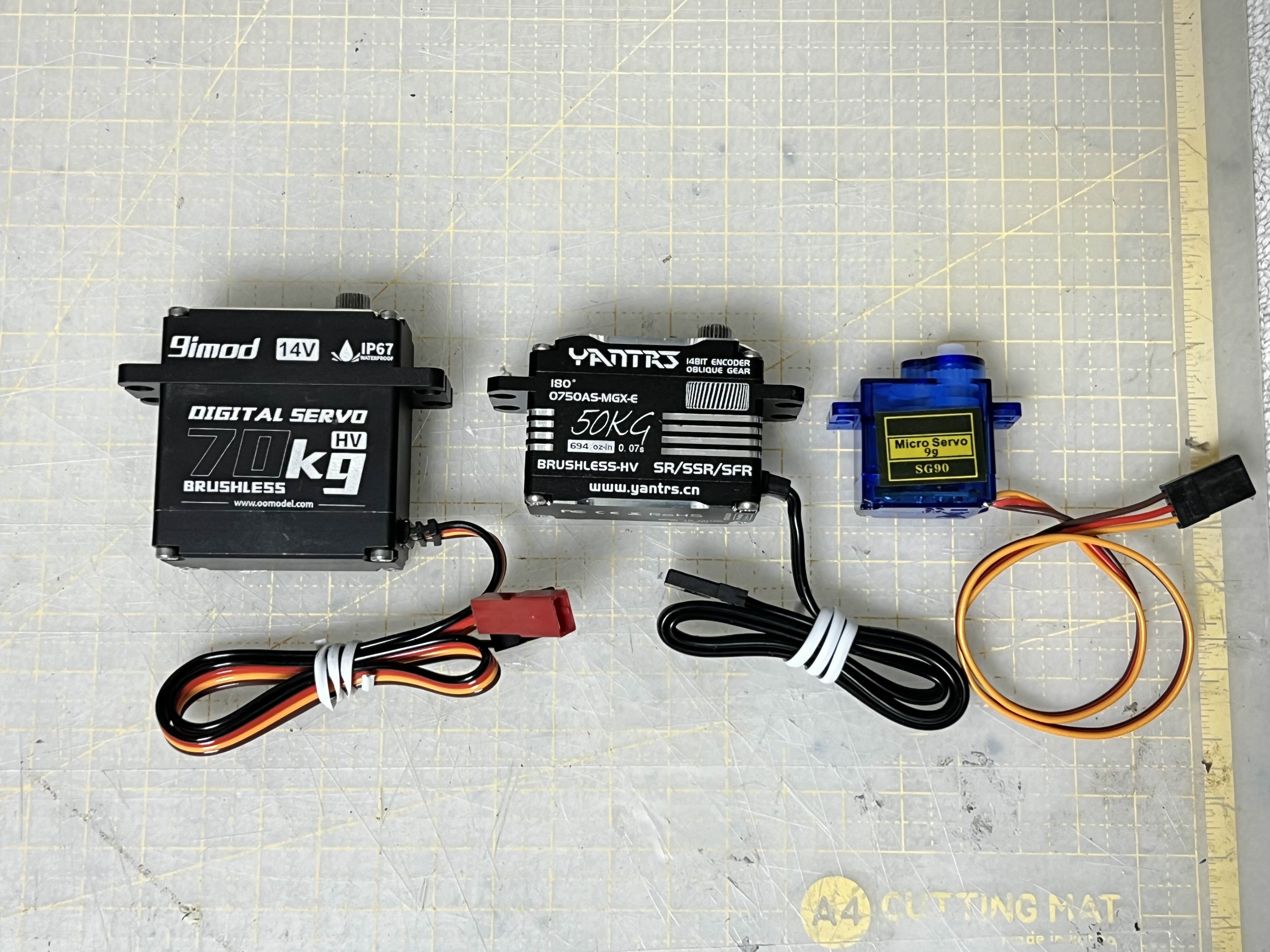

LP서보인 얀타르 서보와 직결서보를 비교해보니 크기 차이가 큽니다.

갖고있던 미니서보(SG90)과 같이 비교샷

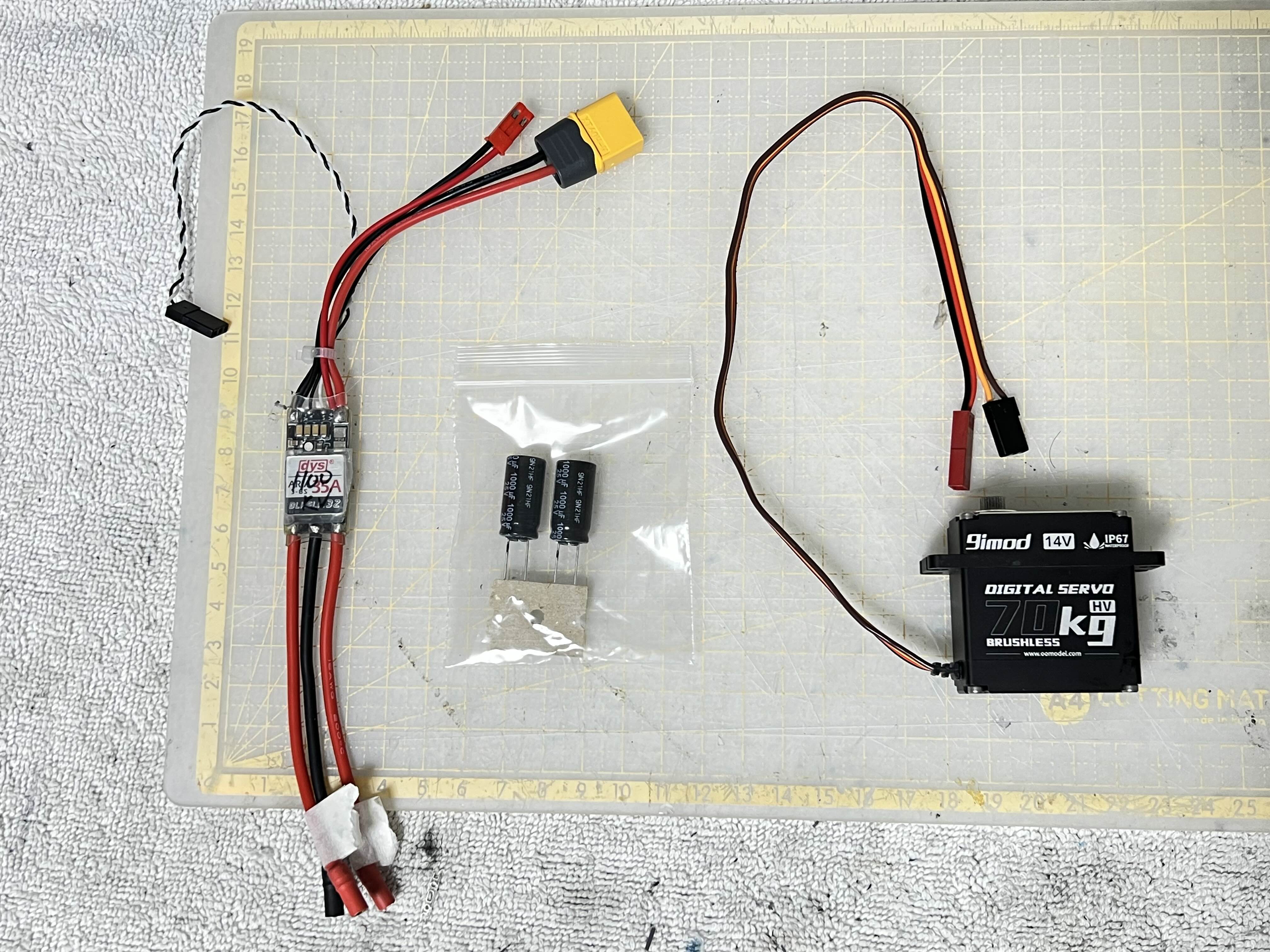

이제 연결을 해보겠습니다.

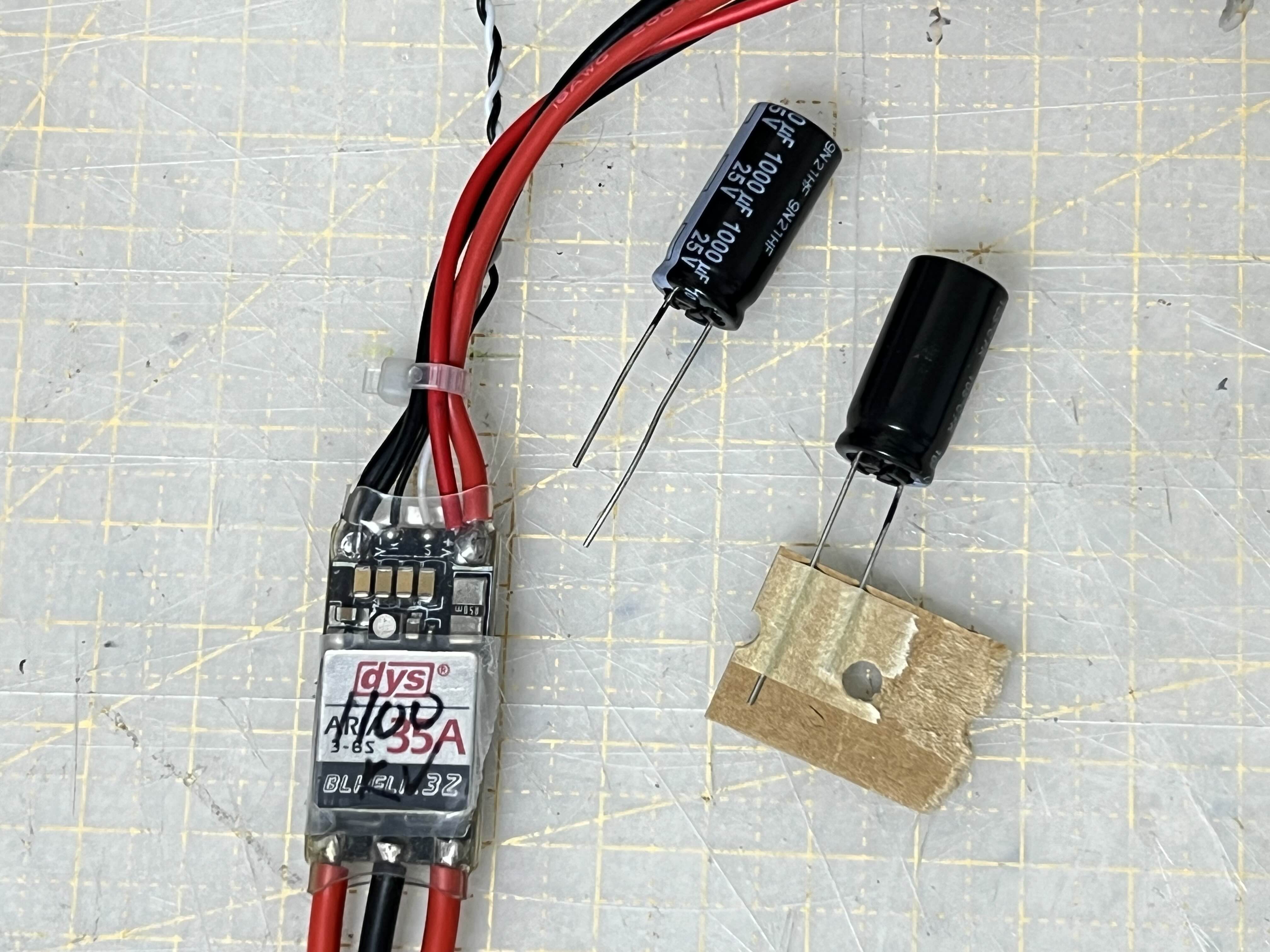

우선 AM32 변속기를 준비합니다. 그리고 변속기에 안정적인 전압 유지를 위해 캐패시터를 준비합니다.

캐패시터는 저렴하게 알리에서도 구매가능하지만, 그래도 좀더 품질이 좋은 제품으로 안정성을 높이기 위해 나름 고가의 제품을 선택해 보았습니다.

https://naver.me/5c23ZFy4

파나소닉 Low Impedance 콘덴서 (25V/35V) : 수성RC

선택한 용량은 25v 1000uf

국내배송이라 3일만에 바로 도착해 주었습니다.
한개면 충분하지만, 나중을 위해 예비용으로 하나 더 구매했구요

사용할 캐패시터 하나를 떼어주고

변속기에 감싸져 있던 수축포를 제거합니다.

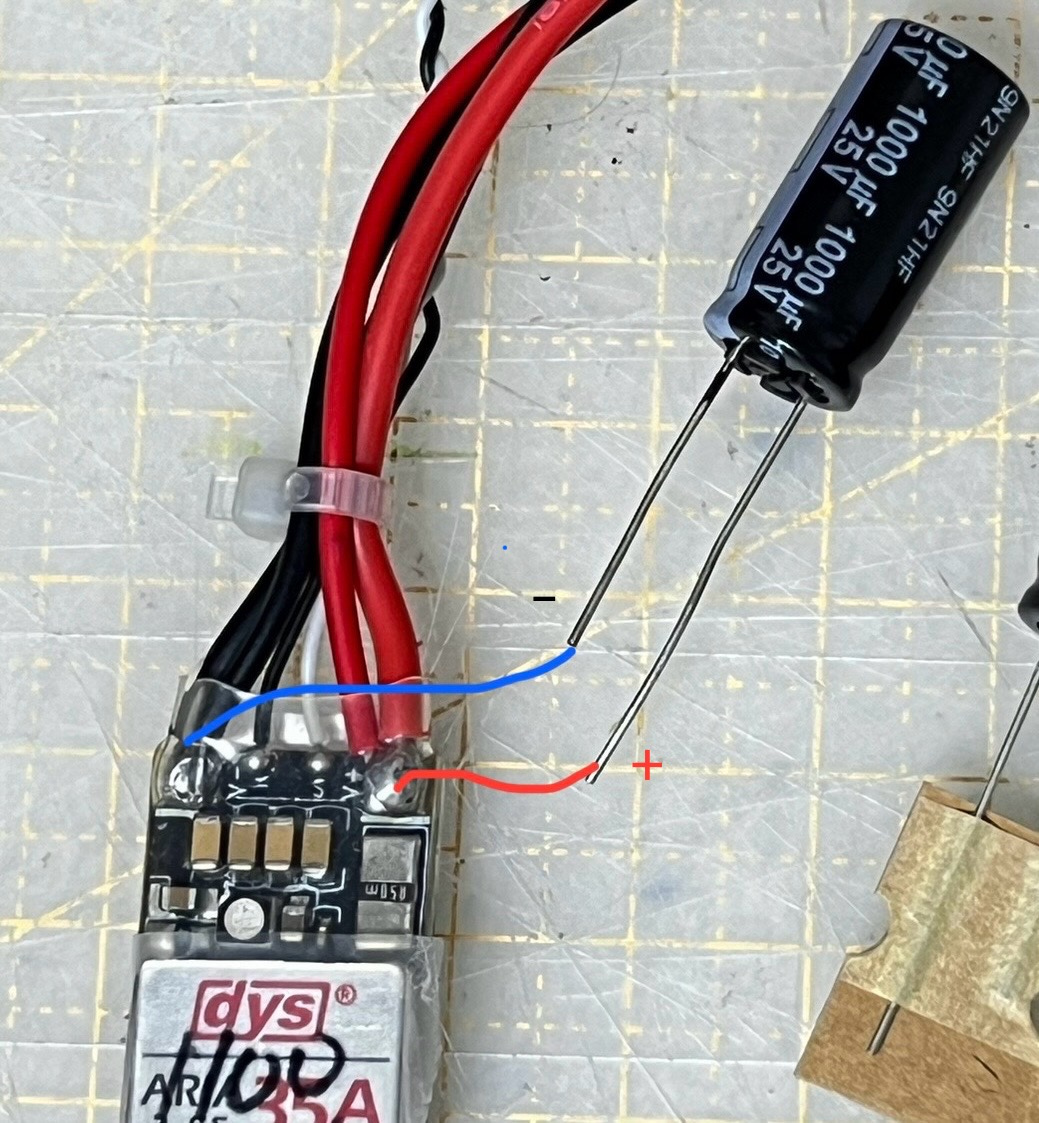

캐패시터의 다리가 긴 부분이 +극, 짧은 다리가 -극입니다.
만약 다리 길이가 같아 구분이 불가능하다면, 캐패시터의 몸통에 흰색 띠쪽으로 나와 있는 다리가 -극입니다.

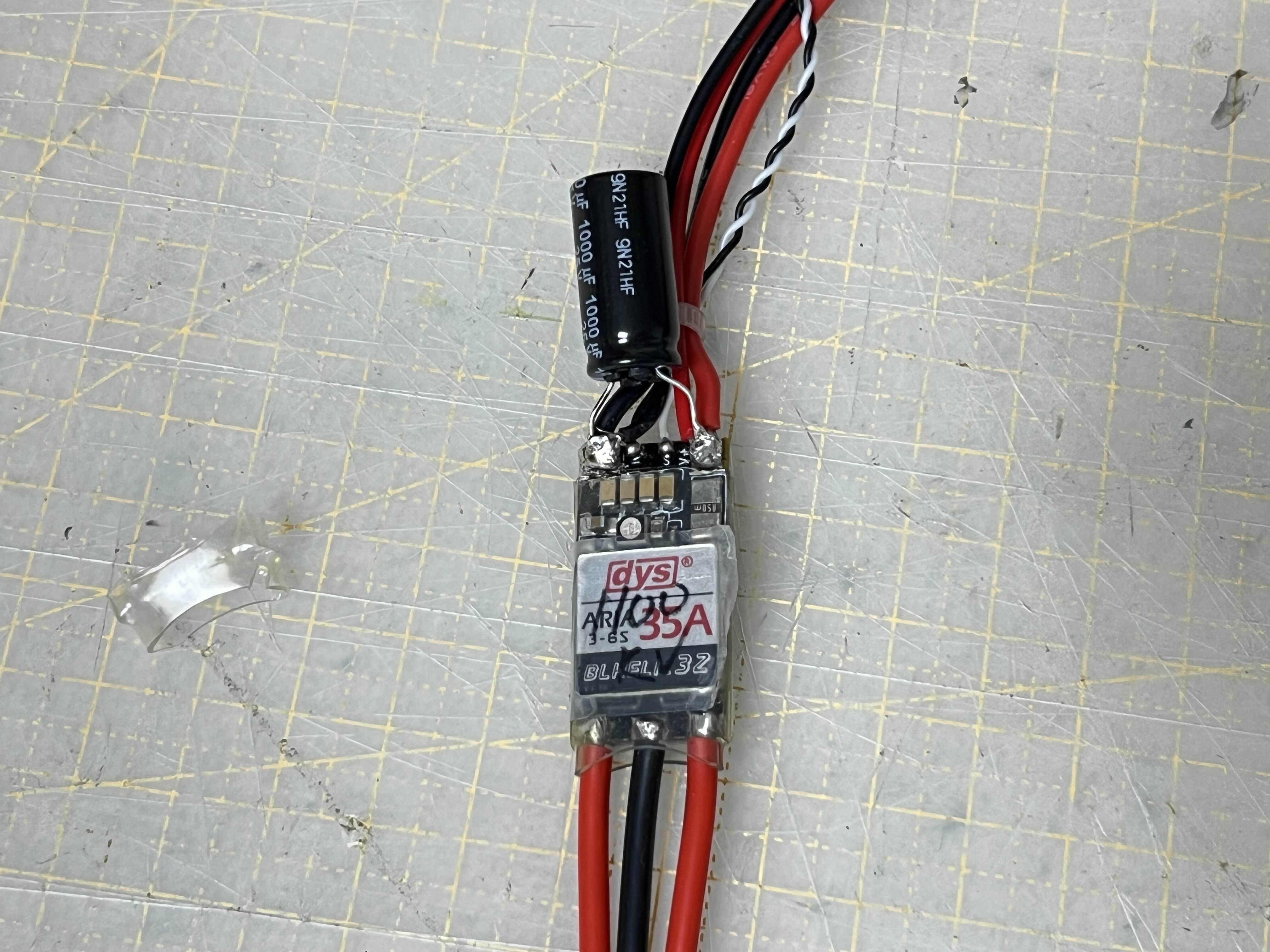

남땜으로 아래처럼 연결해 보겠습니다.

남땜 성공!

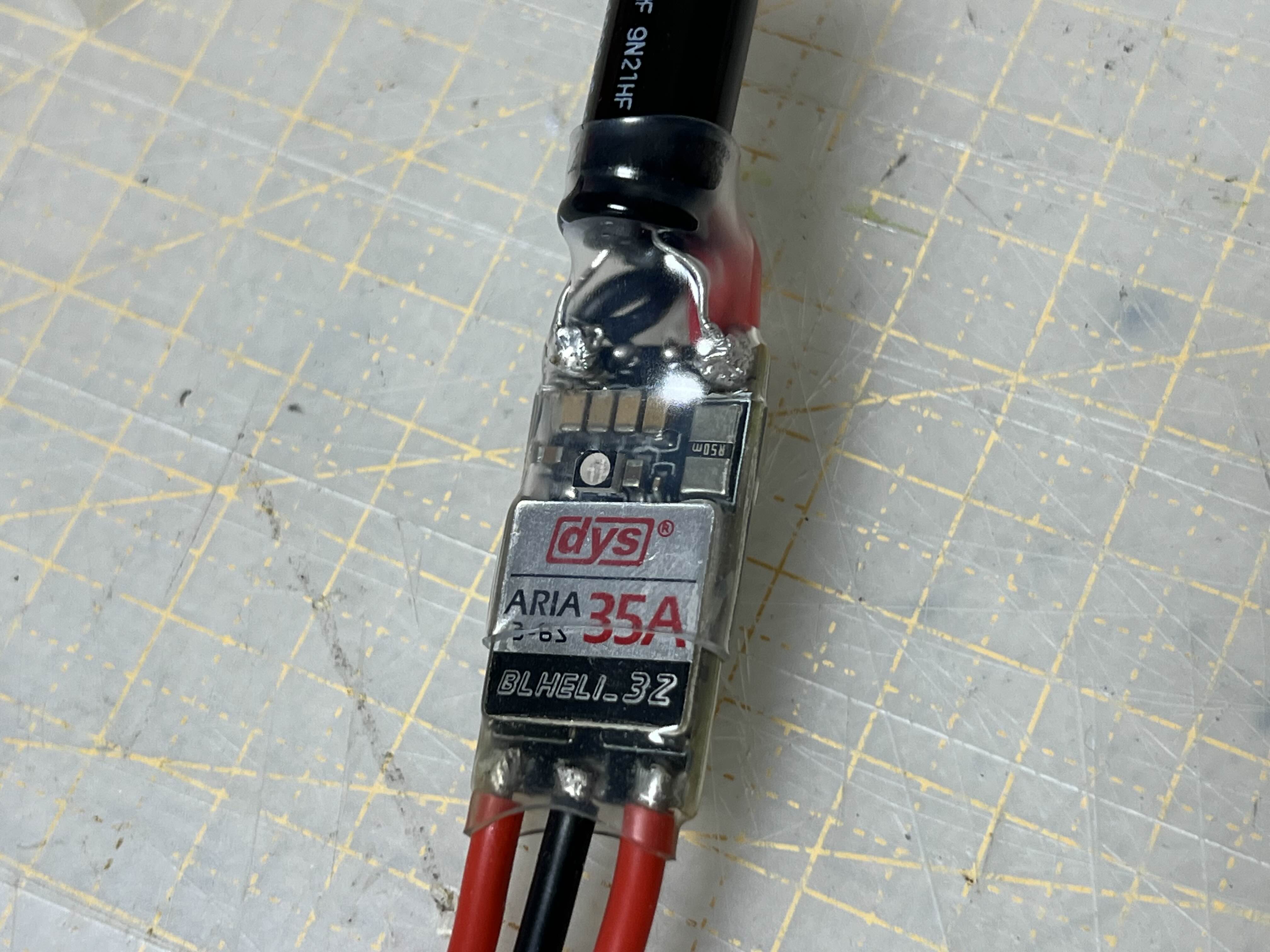

마무리로 캐패시터와 땜질한 부분에 이물질이 닿지 않게 쇼트나지 않도록 투명 수축포로 감싸주었습니다.

변속기쪽은 되었으니 이제 서보에 연결된 jst잭에 배터리의 전원을 인가할 연결선이 필요하겠죠.

방법은 여러가지 입니다.
배터리에서 선을 끌어와도 되고, 변속기에서 선을 끌어와도 됩니다.  방법이야 어쨋든 배터리의 +와 -극이 서보로 직접 연결만 하면 되니깐요.

저는 변속기에 연결된 jst잭(BEC로 연결되는 잭)을 Y자 형태로 연장하여 전원을 공급해보고자 합니다.

그러기 위해선 jst용 Y자 케이블이 필요하겠죠

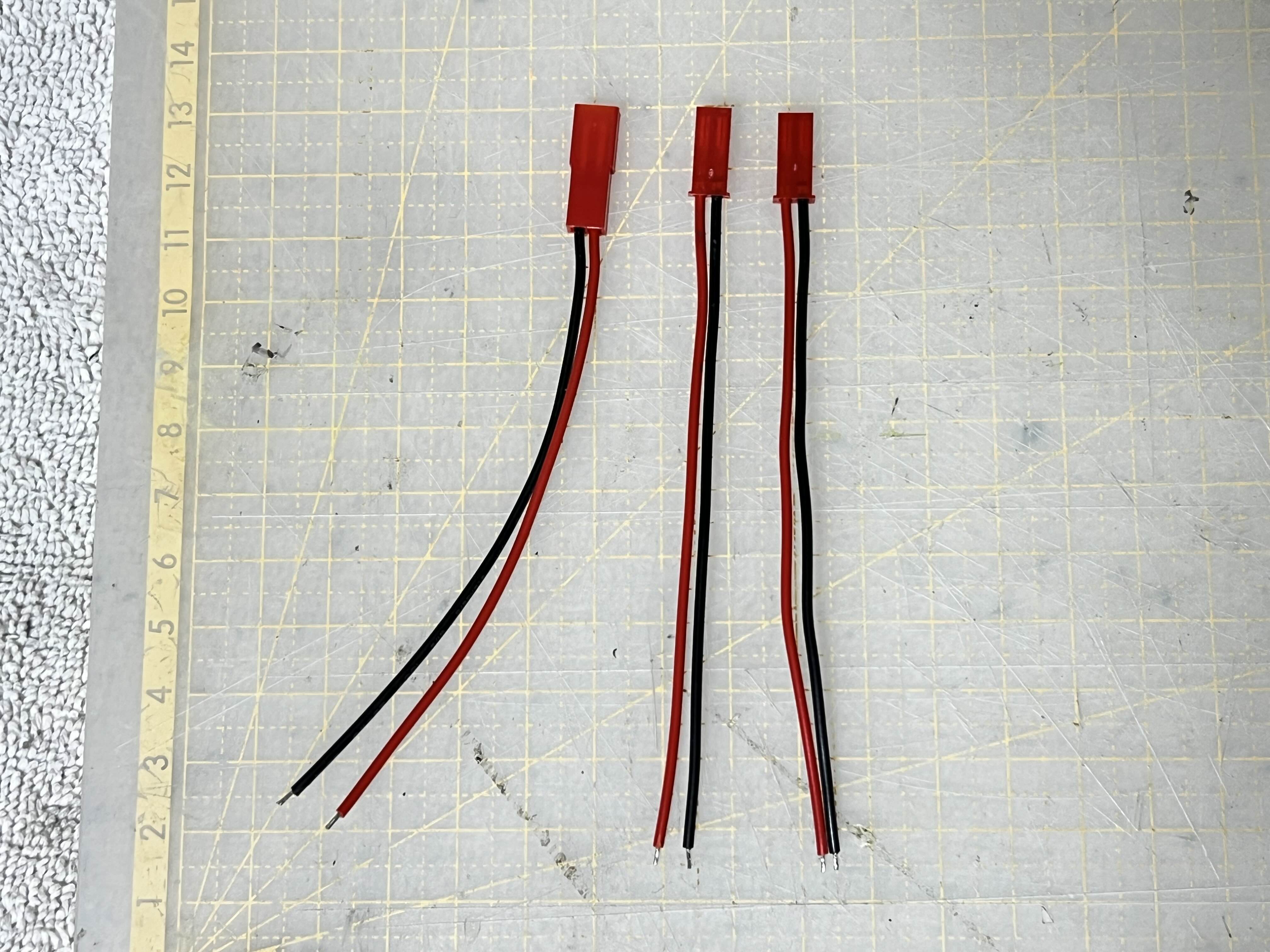

jst 연결커넥커 female 1개와 male 2개를 준비합니다.

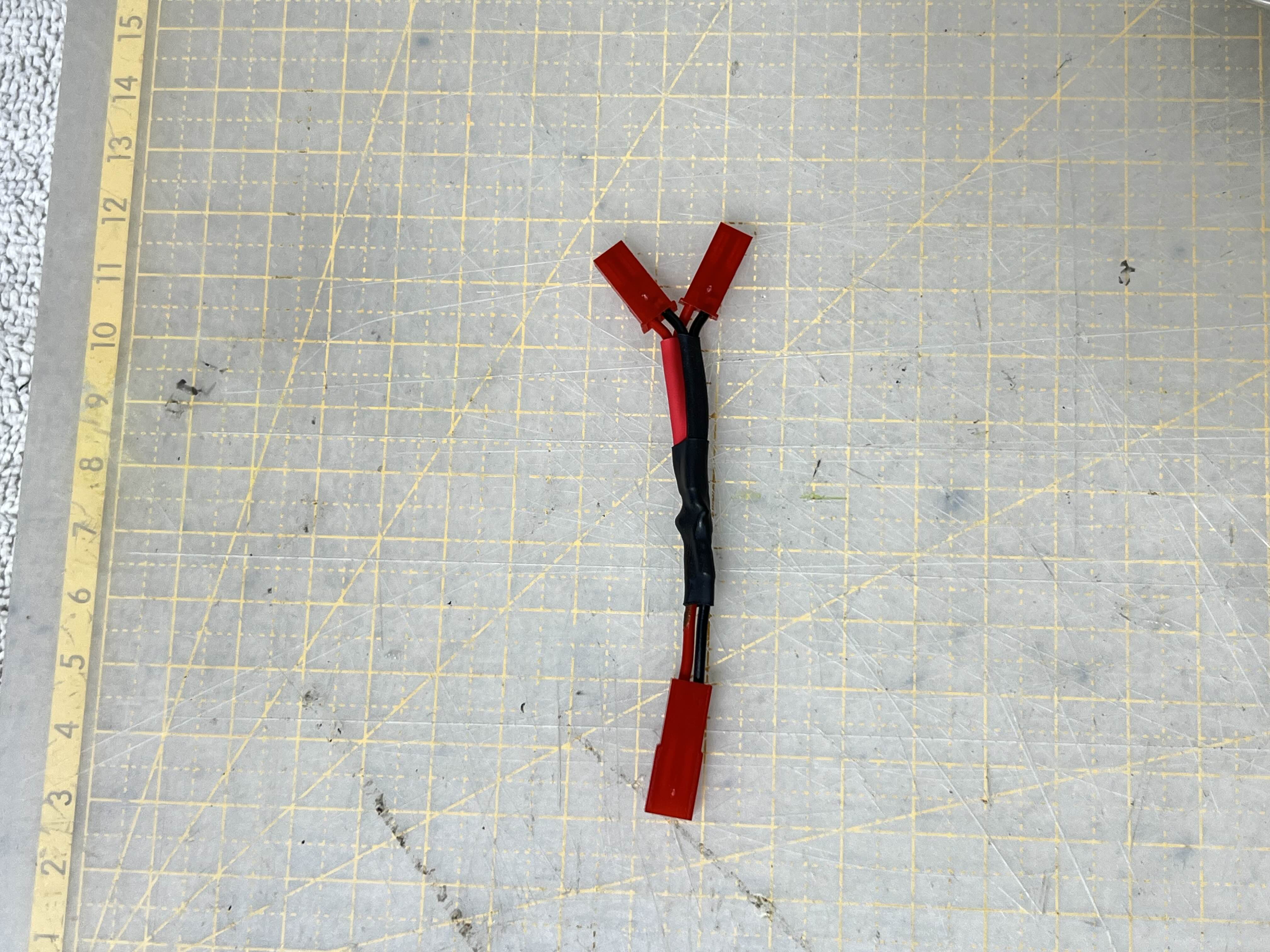

길이를 자르고 +극끼리, -극끼리 연결해서 남땜, 수축포로 마물해서 Y자 케이블을 만들어 줍니다.

이 Y자 케이블을 이용해서 변속기에서 나온 전원을 두개로 나누고, 하나는 BEC전원으로 다른 하나는 직결서보로 물리게 연결합니다.

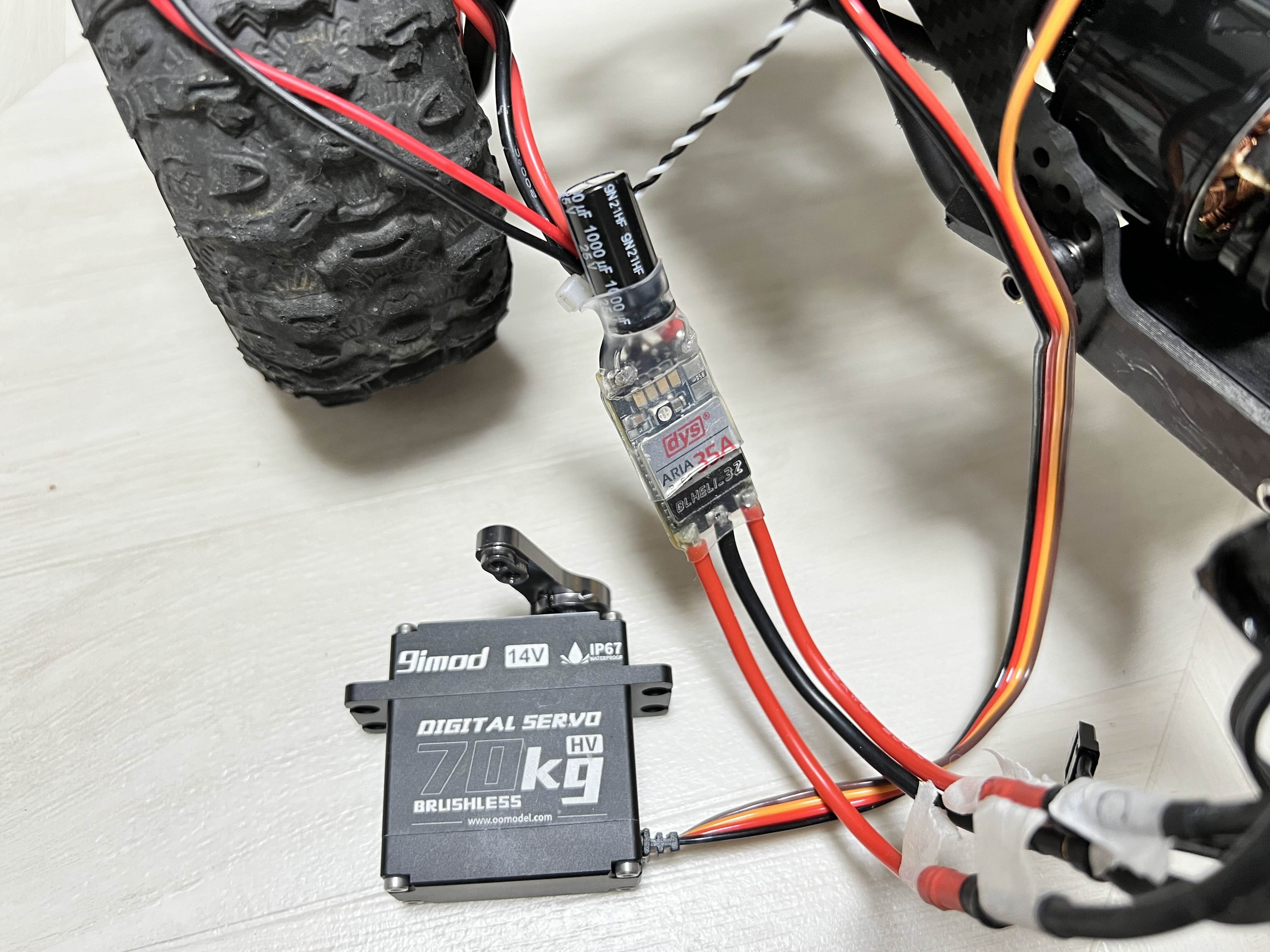

자 이제 AM32 변속기의 선을 모두 연결해주고, jst Y잭도 연결해주고 서보의 신호선은 수신기로 모두 연결해줍니다.



전체적인 연결배선도는 이렇습니다.



이제 배터리를 연결하고 전원스위치를 올리니 경쾌한 디리릭~ 디리릭~ 소리와 함께 조종기의 신호를 기다리네요.

떨리는 마음으로 조종기의 스티어링을 살며시 돌리니 그대로 반응하는 서보~ 잘 연결되었네요!
정상작동합니다ㅎ

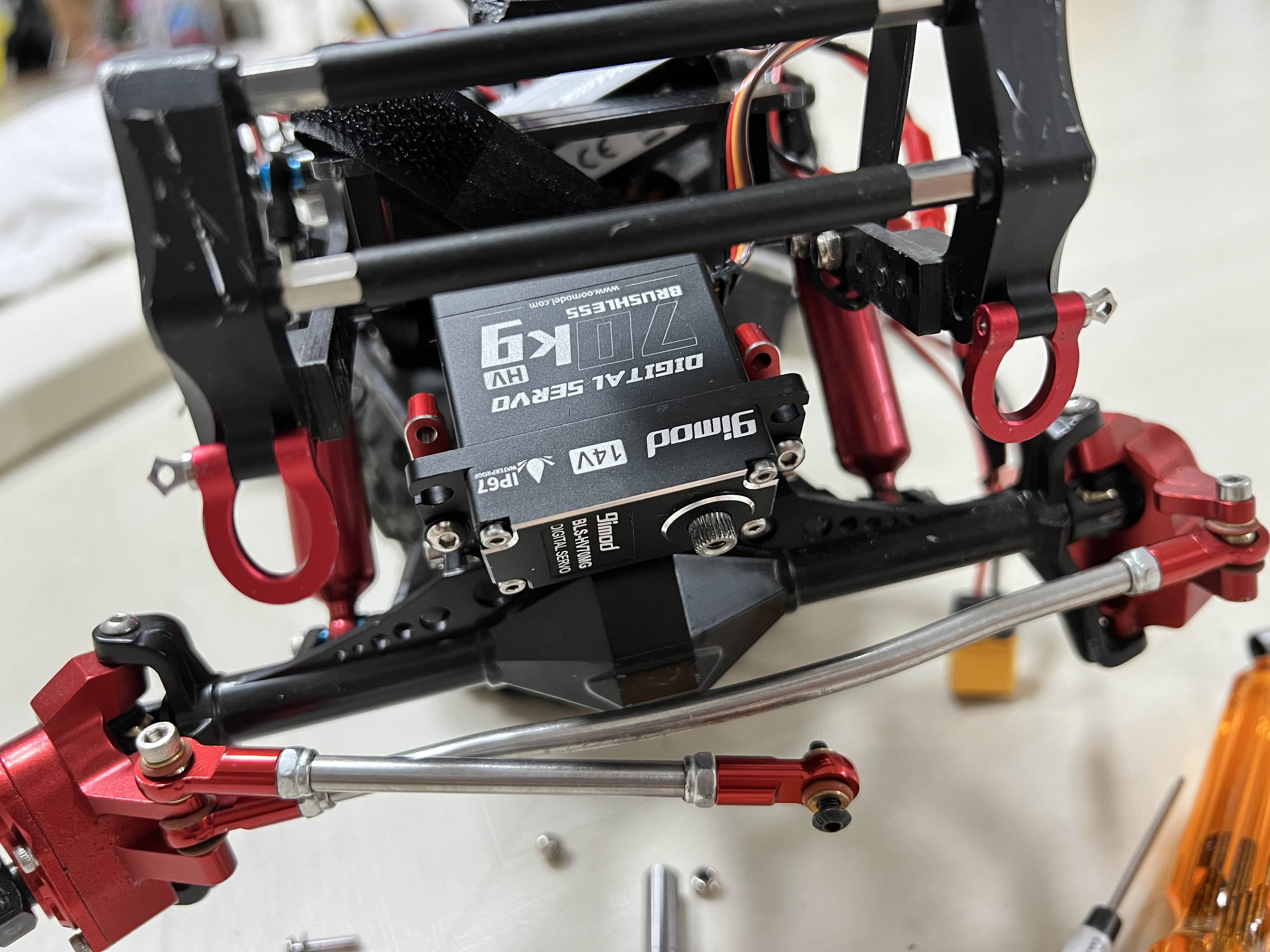

이제 차량에 장착해줍니다.

장시간은 아니지만 잠깐의 테스트에서
큰 이상증상없이 잘 작동하니 산행으로 다시 테스트를 해봐야겠지만 별 문제 없으리라 생각됩니다.

토크도 70kg급이면 어마무시한 힘인데 과연 어떤 성능을 발휘해줄지 궁금하네요.

70kg이라도 끝판왕은 아니기에 또다른 정차역도 있긴 하지만, 토크에 대한 아쉬움이 느껴지지 않는다면 아니 크게 모자람이 느껴지지 않는다면 이만 이걸로 정착해도 되지 않을까 하는 기대를 해봅니다.

제거한 LP 서보는 가벼운 이점을 살려 4WS로 가볼 예정입니다.

이상 알리발 직결서보 연결 교체기를 마칩니다.
감사합니다.


- 끗 -
