FLYSKY Noble NB4 한글 메뉴얼 / 노블 수신기 바인딩 방법

컨제입니다.

FLYSKY에서 출시한 노블 Noble NB4 송신기 영문메뉴얼을 몬트의 한 유저분께서 구글로 번역해서 한글 메뉴얼로 제작해 공유해주셨습니다.

이에 공유합니다.

Noble__NB4__User__manual__202200210-KN구글번역버전.PDF

4.92MB





---

[노블 Nb4 수신기 바인딩 방법]


수신기 바인딩 방법입니다.


노블 NB4 조종기(송신기)와 바인딩할 수신기, 그리고 바인딩 케이블이 준비되었습니다.
추가로 전원을 인가해야 하므로 연결할 변속기(ESC)도 같이 준비가 되어야 합니다.

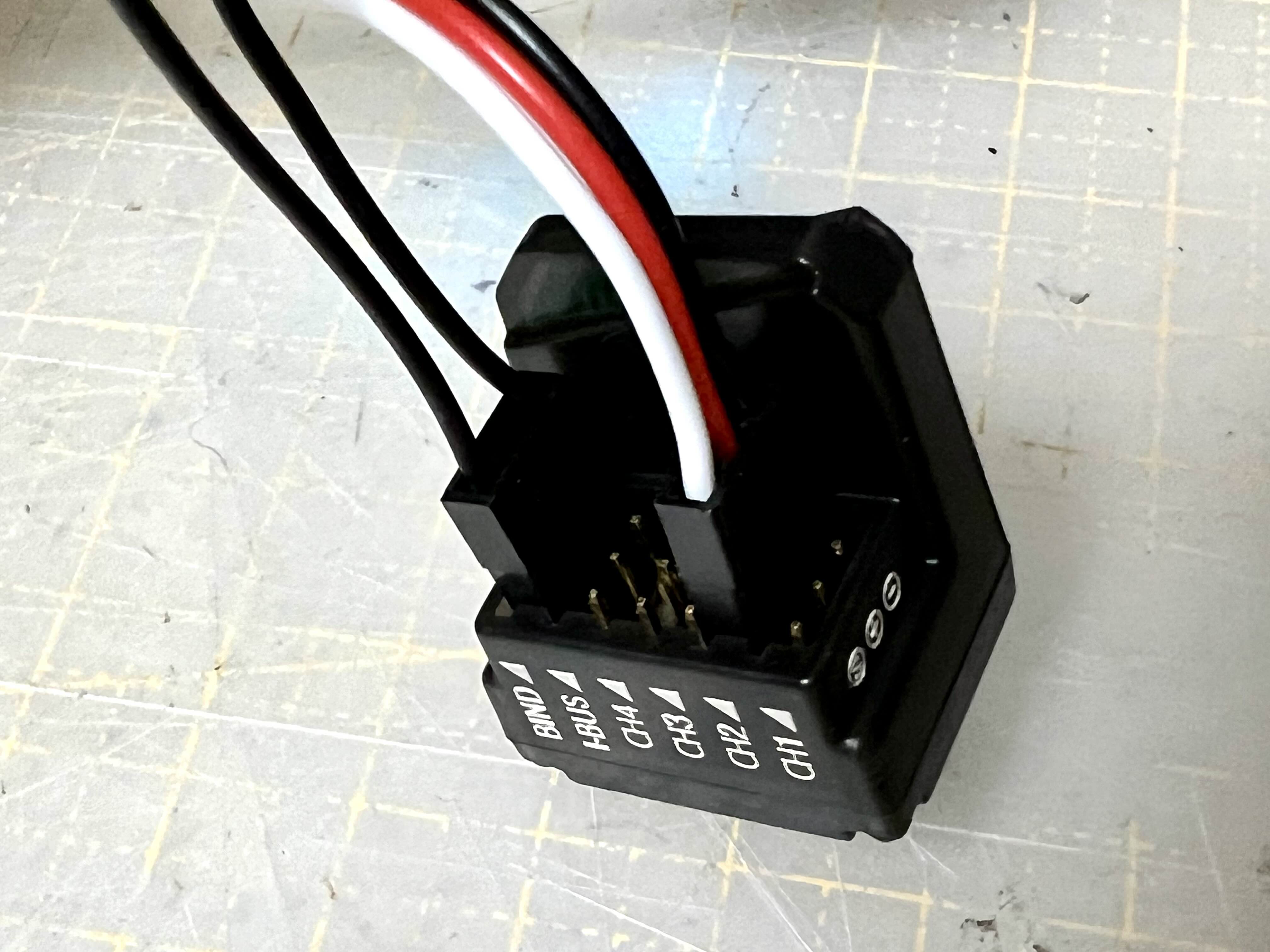

1. 동봉된 바인딩 케이블을 아래와 같이 연결합니다.

  - BIND 표시된쪽 시그널신호와 CH4쪽 시그널 신호가 연결 되어야 합니다.


2. 그리고 CH2부분에 변속기(ESC)를 연결한 후 전원을 켜서 전기를 인가합니다.

   - CH1은 스티어링, 즉 서보와 연결되는 부분은 송수신기 바인딩에는 꼭 필요한 부분은 아닙니다. (꼭 연결안해도 무방)

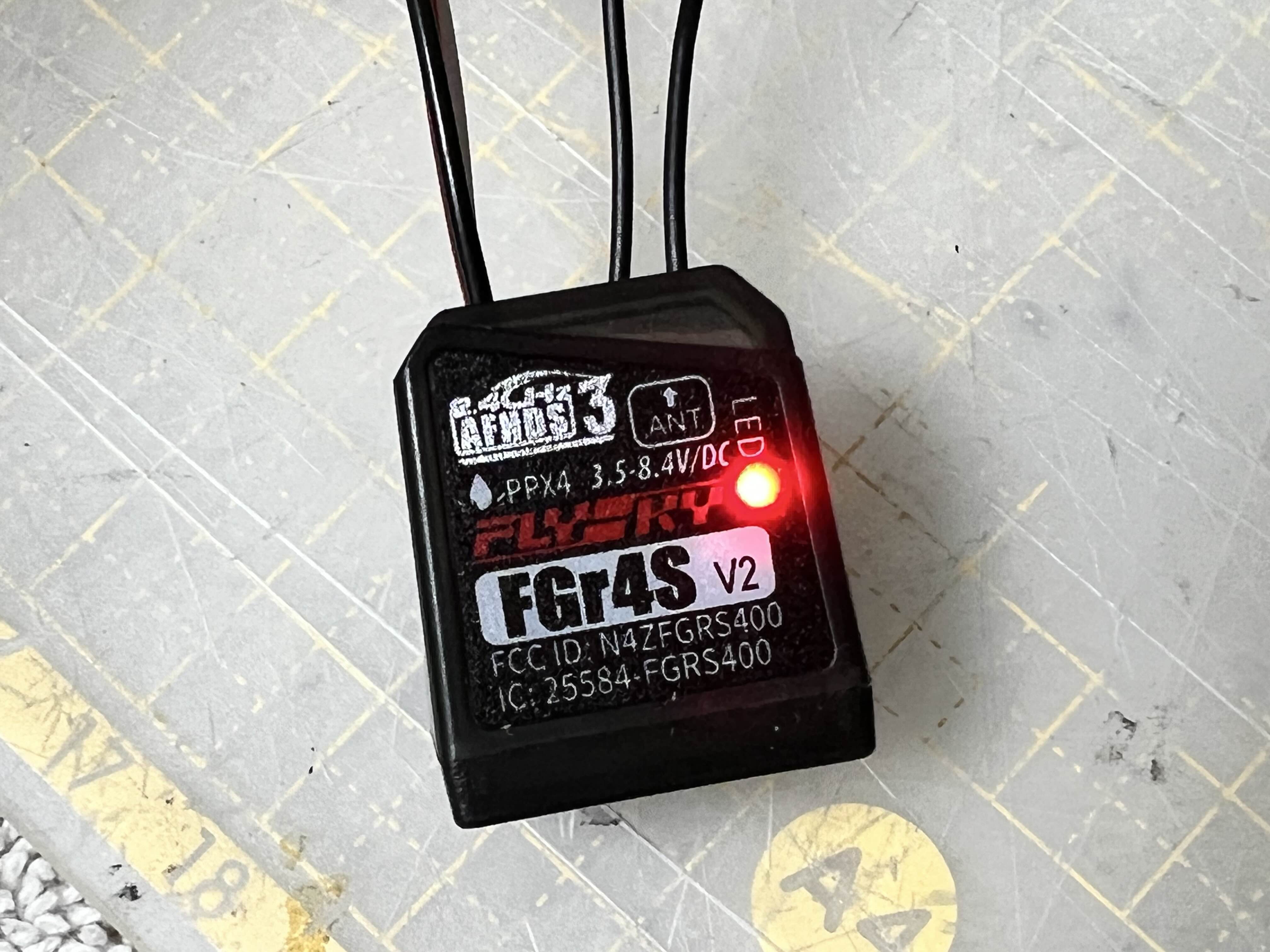

변속기의 전원을 켜니 수신기에 적색 LED가 길게 깜빡 깜빡거립니다. (바인딩 준비가 되었단 의미)

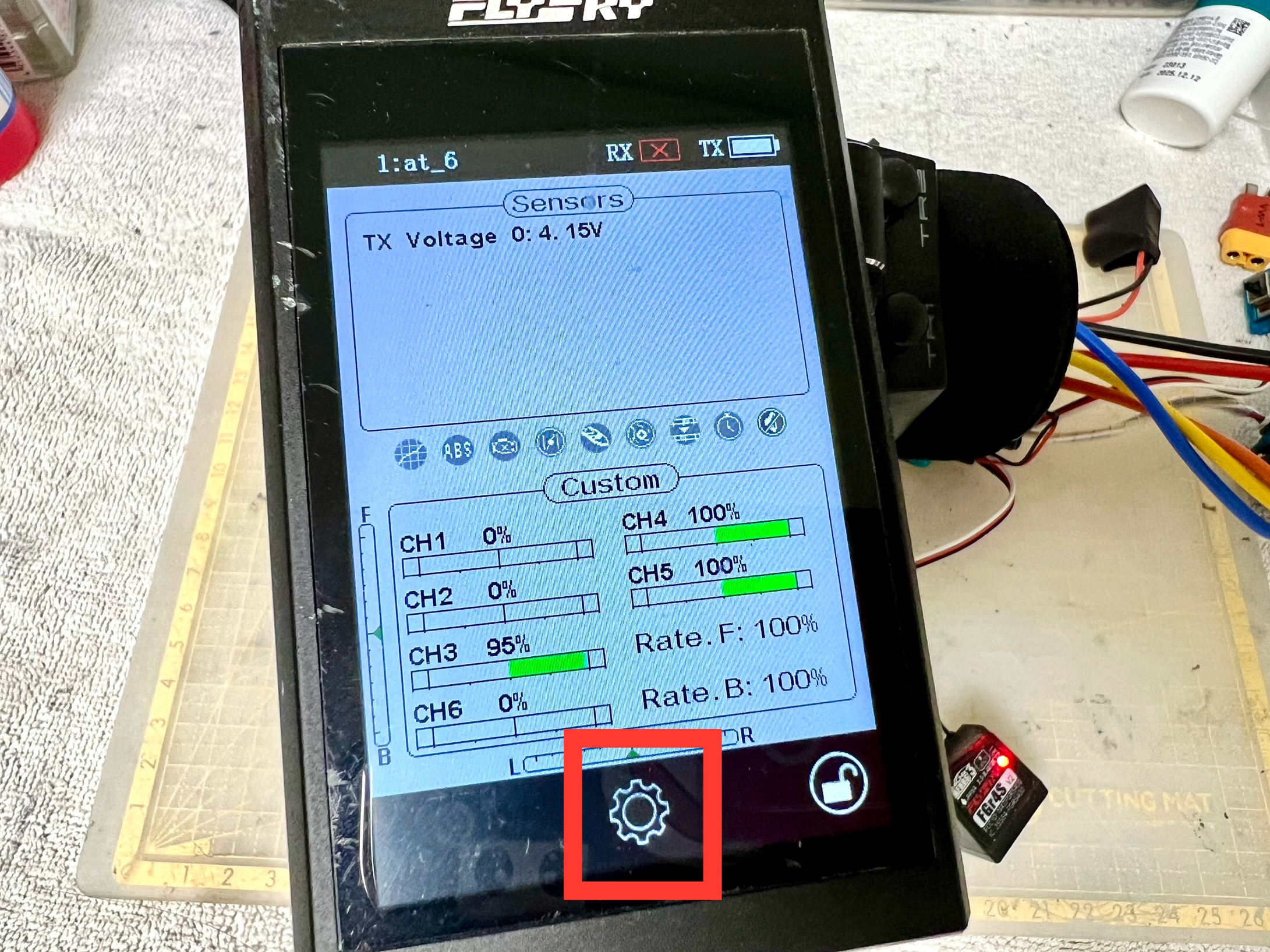

3. 노블 NB4 전원을 켜고 톱니바퀴 모양 아이콘인 [설정]버튼을 터치합니다.



4. [MODEL] 메뉴를 터치해서 비어있는 원하는 모델번호를 선택합니다.

   → 여러대 차량 보유시 이 메뉴에서 차량을 선택하는곳

   원하는 모델 번호로 선택이 되었으면 < 버튼을 터치해서 다시 설정화면으로 복귀합니다.

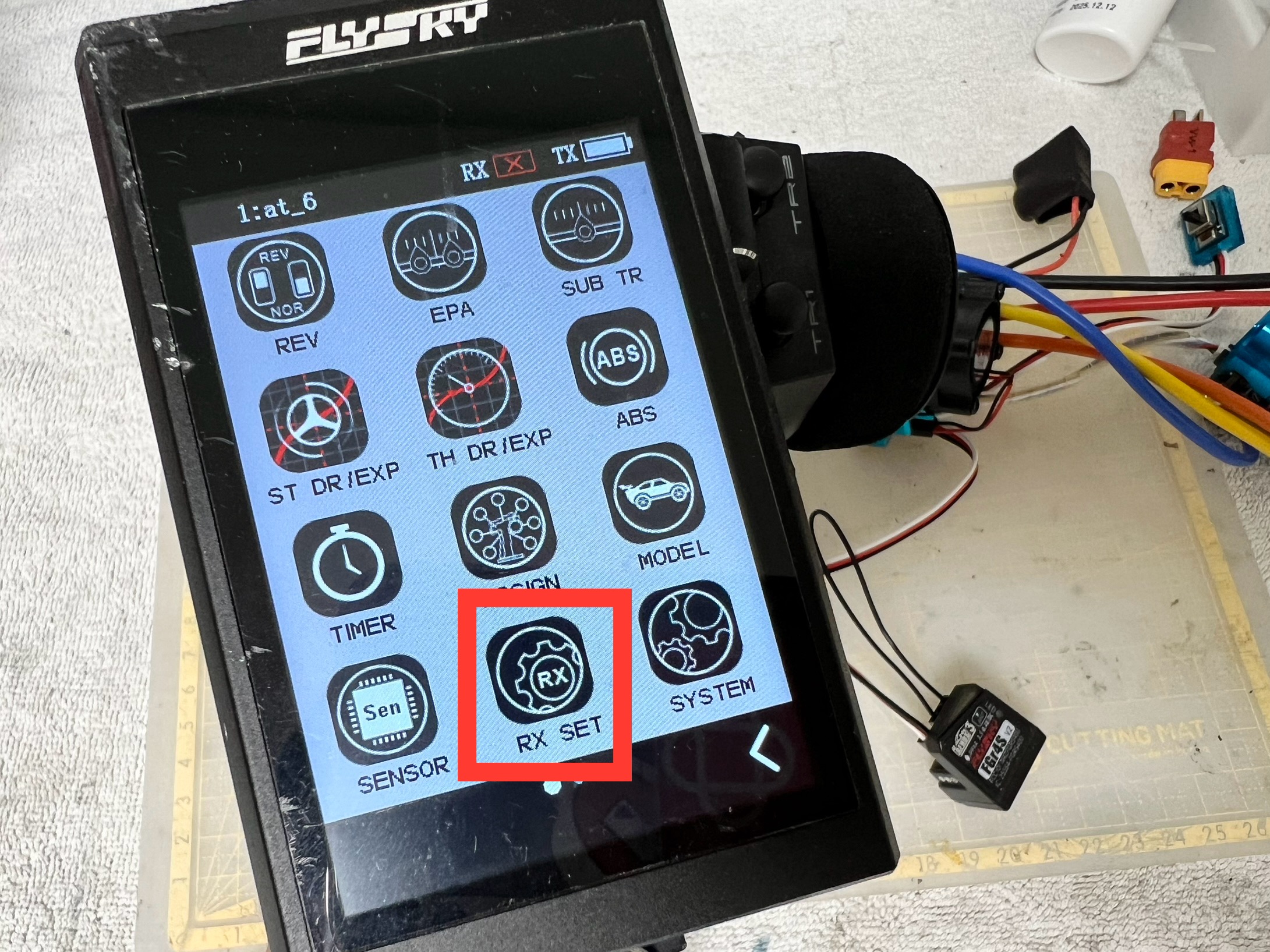

5. [RX SET] 버튼을 터치합니다.

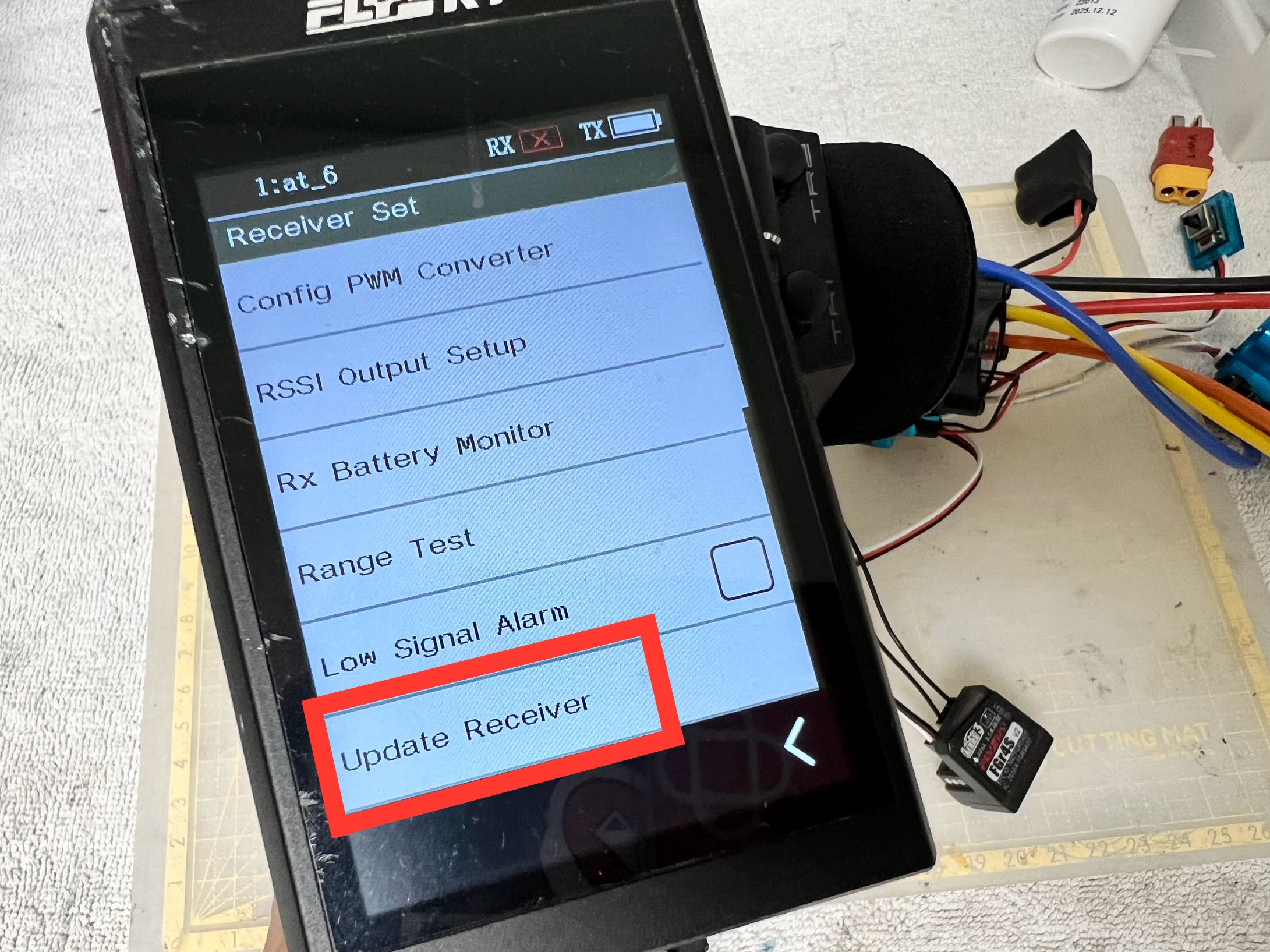

6. 스크롤을 터치해서 위로 올려서 맨 아래에 있는 [Update Receiver]를 터치합니다.

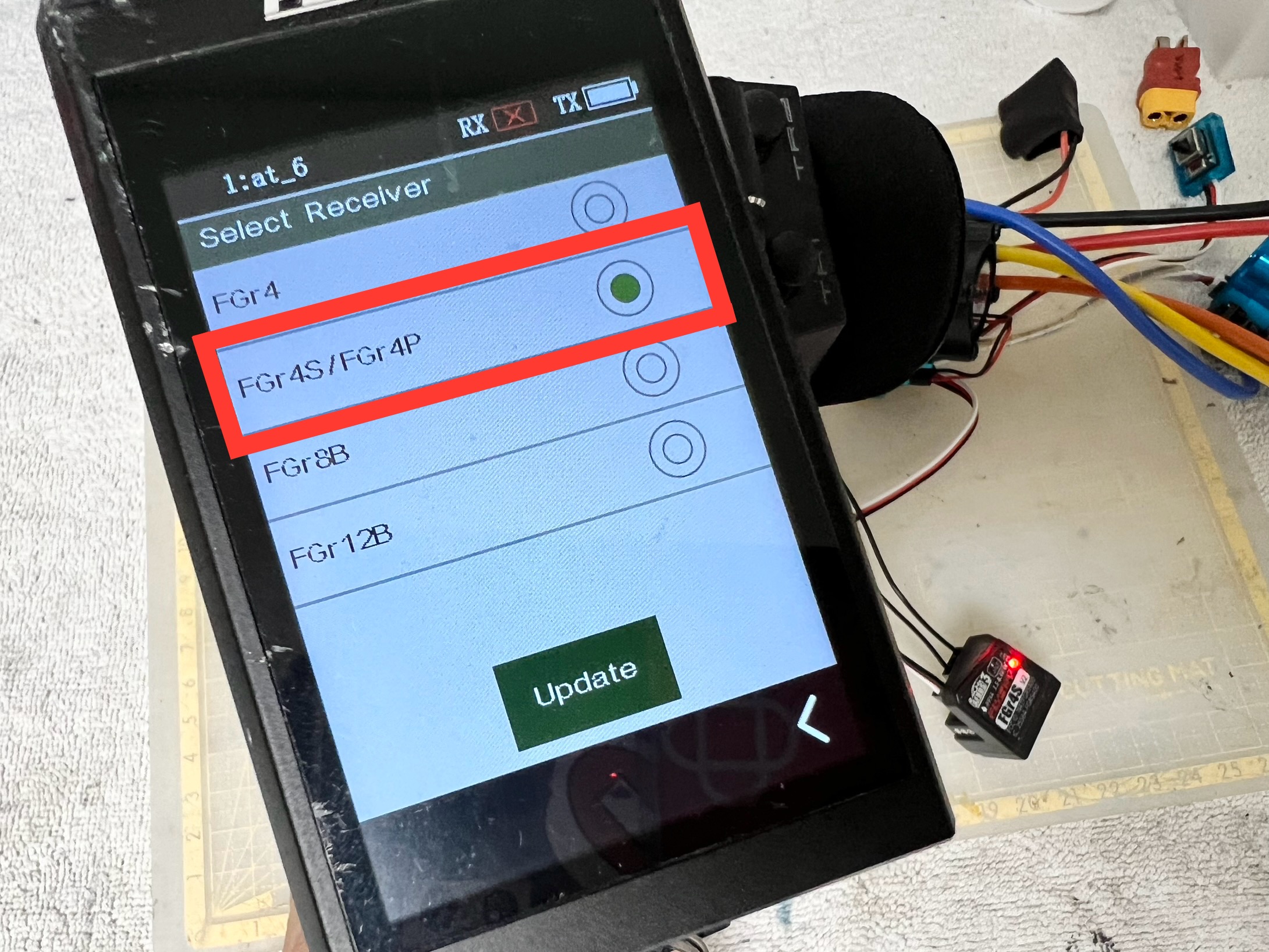

7. 바인딩할 수신기의 모델명을 선택합니다.

  저는 연결할 수신기가 FGr4S 이므로 [FGr4S / FGr4P ] 를 터치하여 선택해 주었습니다.

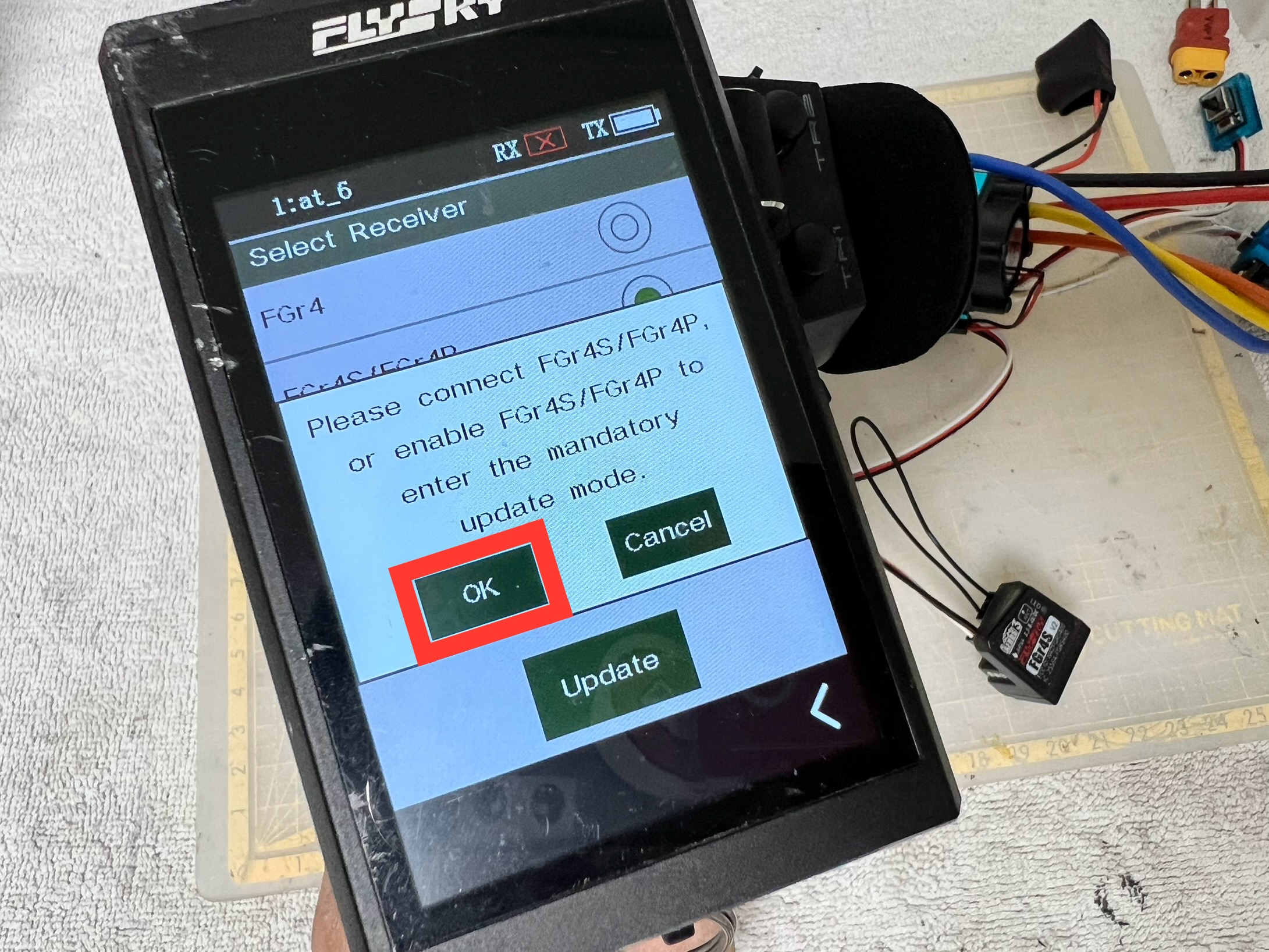

8. 연결을 하려면 필수 업데이트 모드로 들어가야 한다고 합니다. [ OK ] 터치합니다.

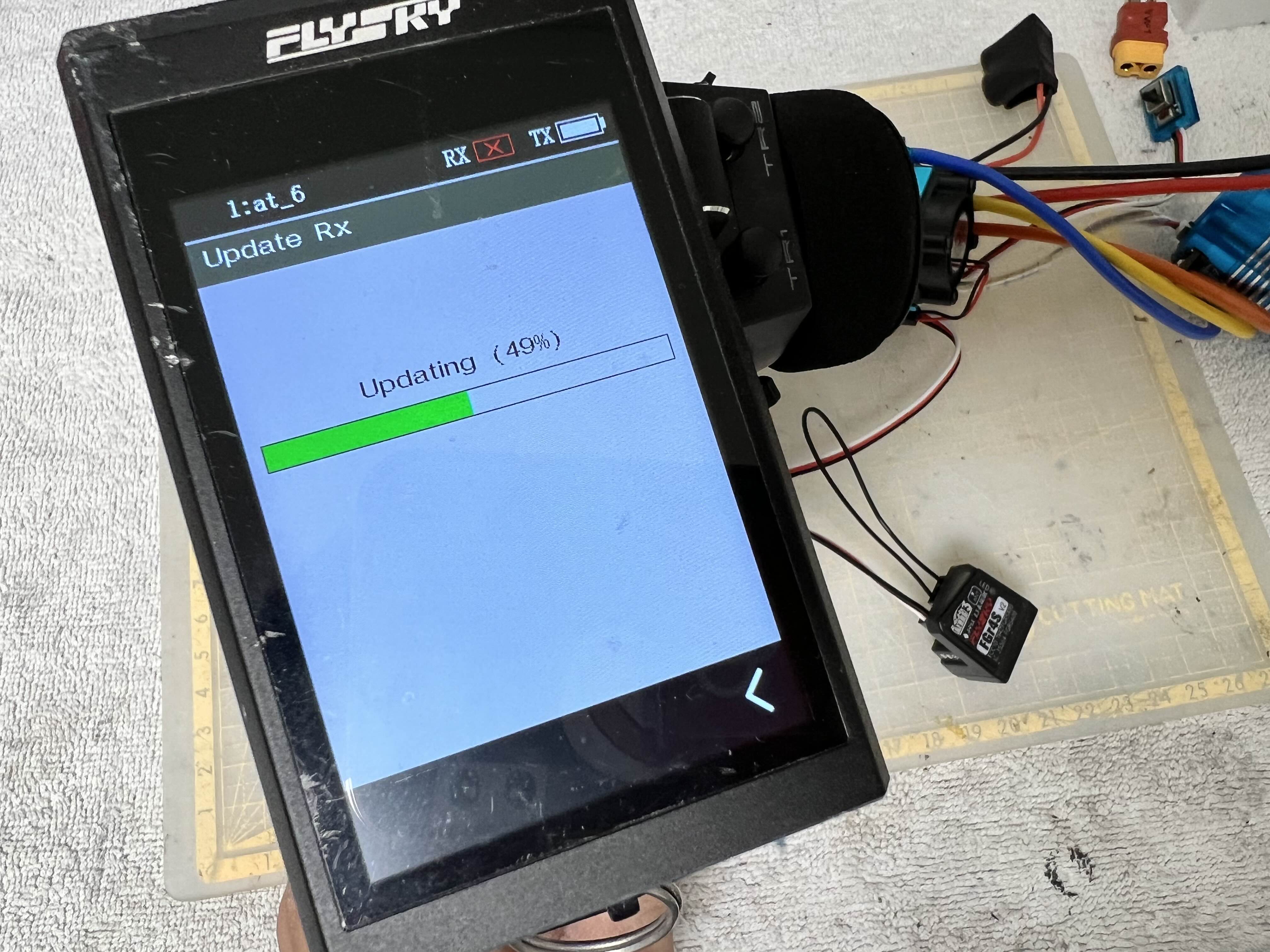

9. 자동으로 업데이트가 진행되면서 수치가 올라가고 완료됩니다.

 - 수신기 업데이트만 되었을뿐 아직 바인딩 절차가 남았습니다.

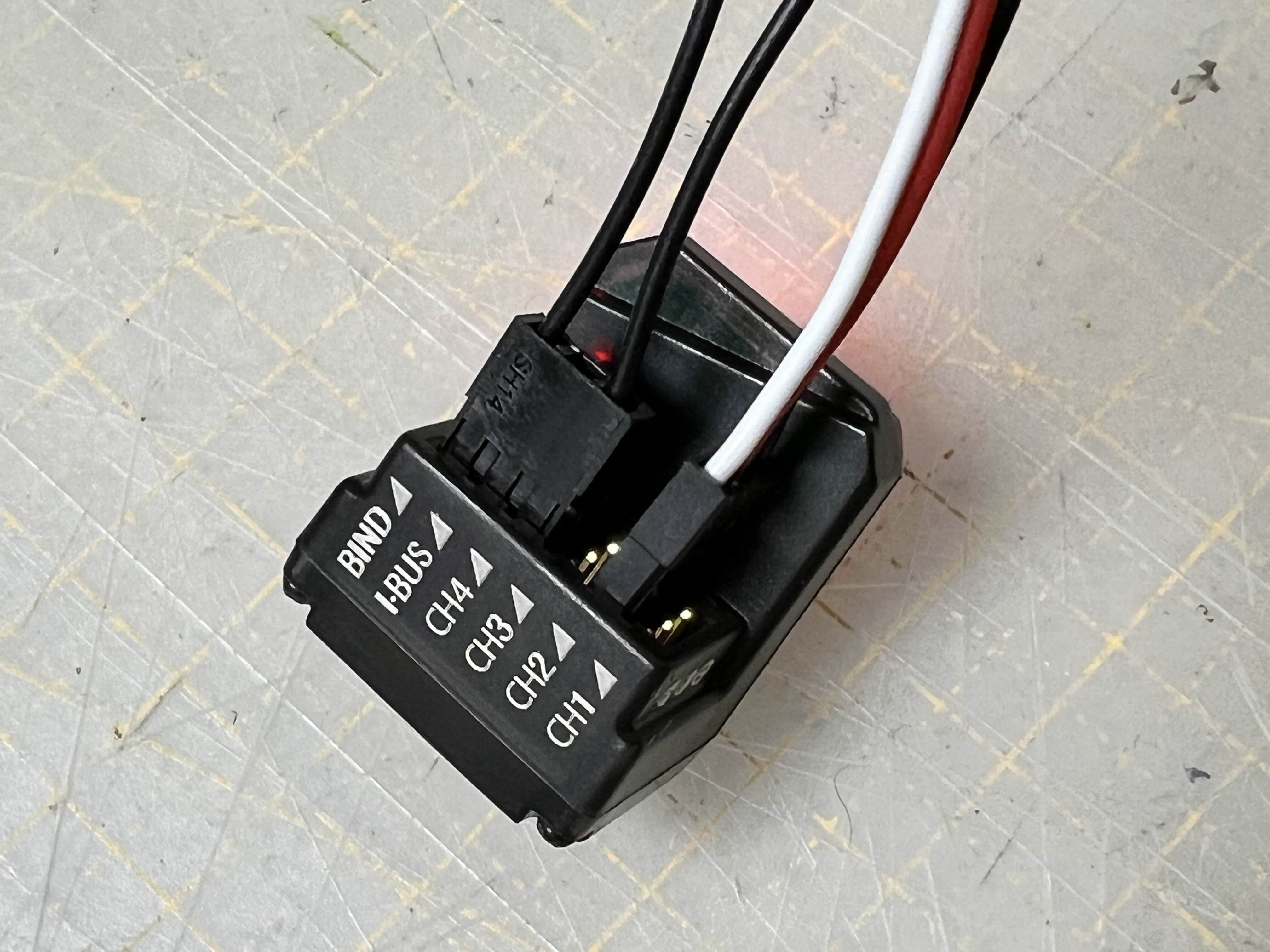

10. 변속기 전원을 끄고, 수신기에 연결했던 바인딩 케이블을 제거한 다음 다시 온전히 BIND부분에만 연결되도록 다시 케이블을 꼽습니다.
     (케이블의 앞뒤 방향은 무시, 아래 사진처럼 BIND 부분에 연결만 하면 됨)

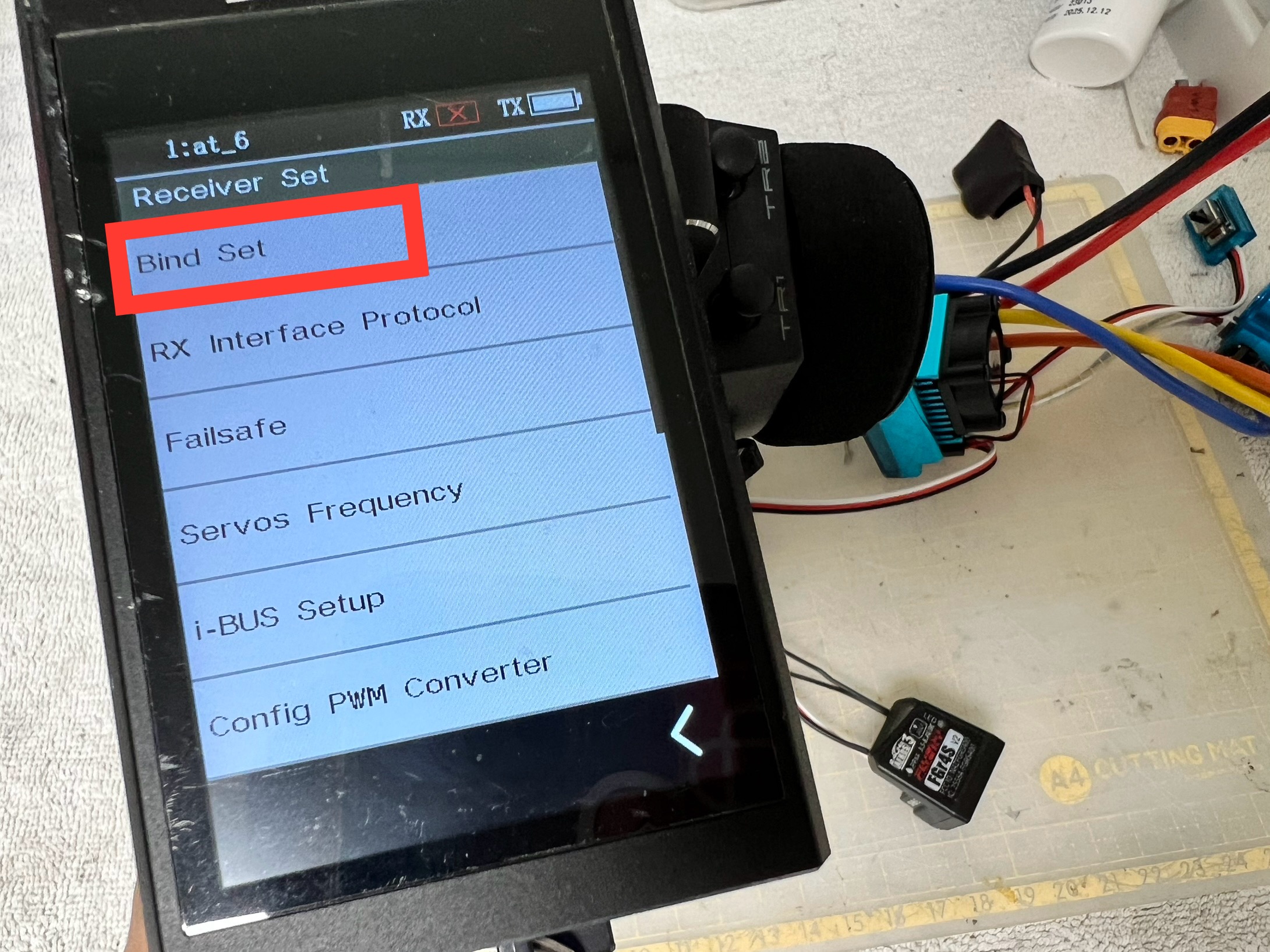

11. 변속기 전원을 켠 후 수신기화면으로 돌아와 스크롤을 맨 위쪽으로 올린다음 [ Bind Set ] 메뉴를 터치합니다.

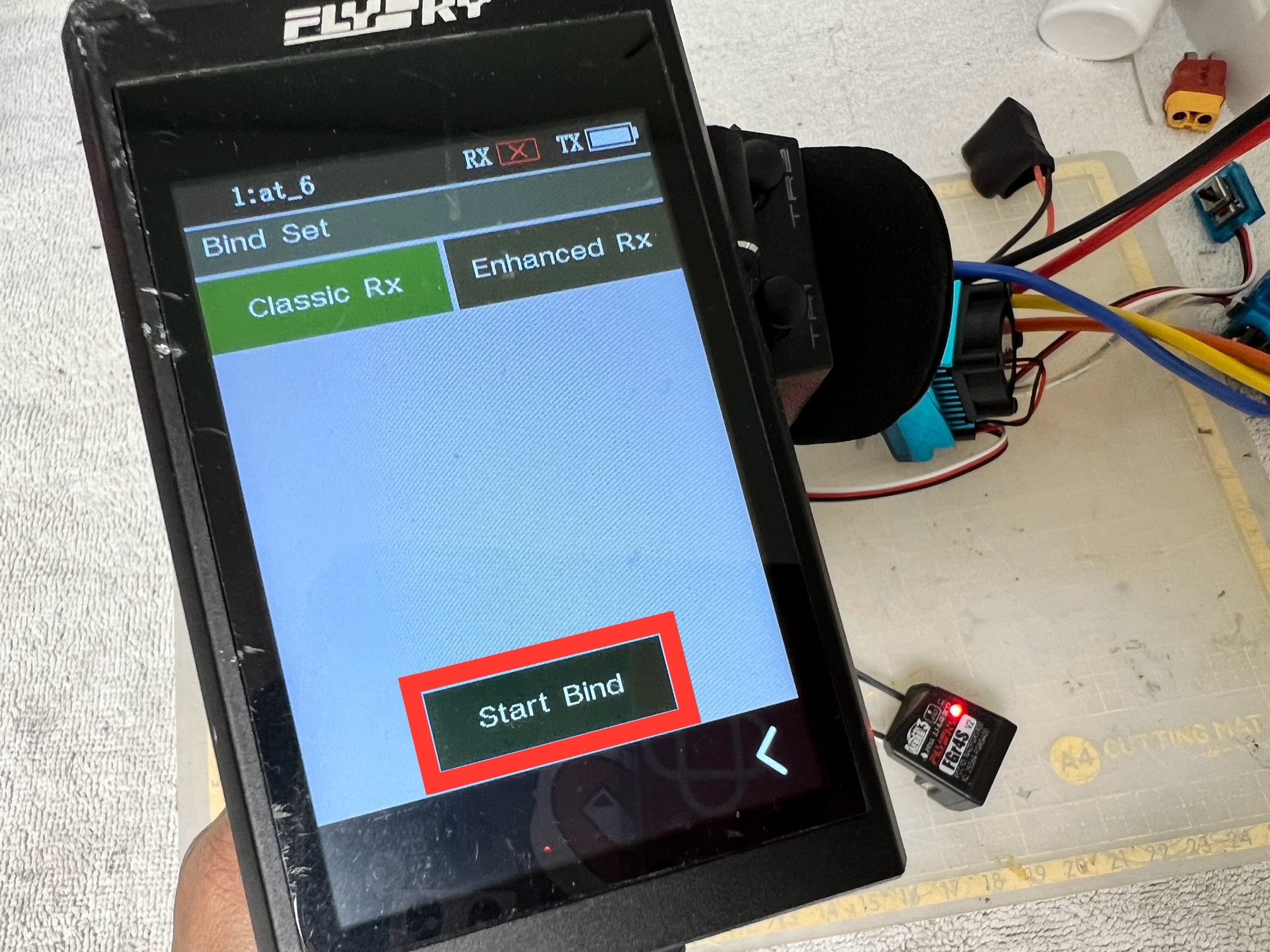

12. FGr4S 수신기의 경우 [ Classic RX ] 로 선택하고 [ Start Bind ] 버튼을 터치합니다.

13. 바인딩이 완료되었습니다!!

     스로틀을 살짝 당겨서 모터가 작동에 반응하는지 확인해봅니다.

     서보도 연결해서 작동 여부를 확인하면 됩니다.


→  사용했던 바인딩 케이블은 이제 더이상 필요없습니다만, 추후 다른 노블 조종기로 다시 바인딩을 잡아야 할때는 필요할 수도 있겠지요.





※ 만약 바인딩 하자마자 송신기(조종기)에서 아무런 작동도 하지 않았는데 모터가 자동으로 회전한다면
   모터+변속기의 중립(natural)이 맞지 않아서 그런 현상이 발생할 수 있습니다.
   바로 변속기의 전원을 off해서 해당 변속기의 중립을 맞추는 방법을 찾고 적용하시기 바랍니다.

  → 쉽게 말해서 조종기에서 보내는 신호를 어느게 풀가속 값인지 어느게 브레이크 값인지, 아니면 아무 입력없는
      상태인  지 정확히 알려주지 않았기 때문입니다.
      그래서 변속기에 중립셋팅을 통해 알려줘야 합니다.

중립방법은 변속기의 제조사마다 차이가 있을수 있으니, 아래 링크를 참고하세요
https://kernzeroid.tistory.com/90

[RC] 변속기 / 조종기 중립셋팅 방법 모음 (아큐반스, 요코모, 성지, 산와, 하비윙)



 이상
즐거운 RC 생활 되시기 바랍니다.

감사합니다.

 - 끗 -
