[RC 백파이어] 머플러 LED 깜빡이 모듈 제작 응용편


컨제입니다.

IC칩을 이용해 백파이어에 사용할 번쩍거리는 led를 구현해보았습니다.

 유튜브 영상도 찾아보고

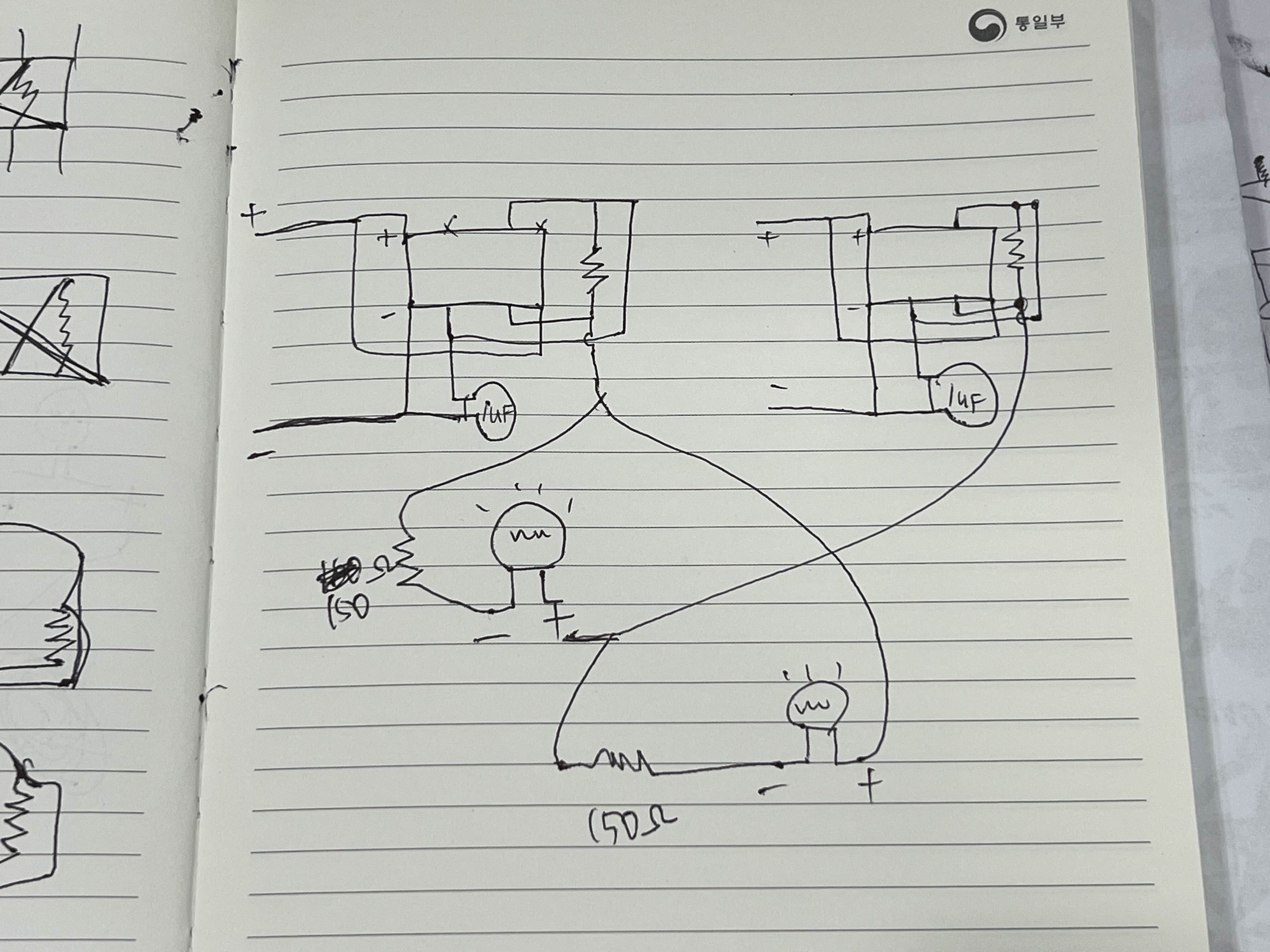

손으로 도면도 그려보고

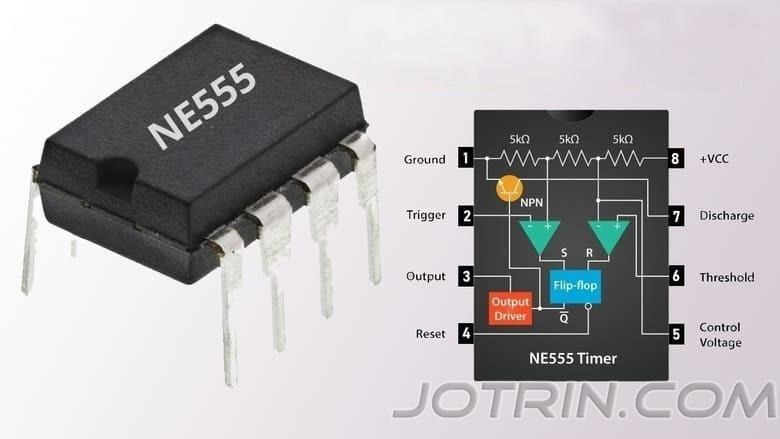

우선 가장 중요한 NE555 IC칩에 대해 자료를 찾아봅니다.


그리고 이 칩과 각종 저항, 캐패시터를 이용하여 깜박이는 LED를 연결해줍니다.



그냥 깜빡거리는게 아닌, 백파이에서 불빛이 파파팍 번쩍이고, 약간의 딜레이 후 다시 번쩍이는 효과를 주고자 합니다.

이를 위해 필요한 것들을 정리해보면

IC칩 NE555
저항 1M 옴
저항 150옴
캐패시터 1uf
캐패시터 100nf
LED
각종전선

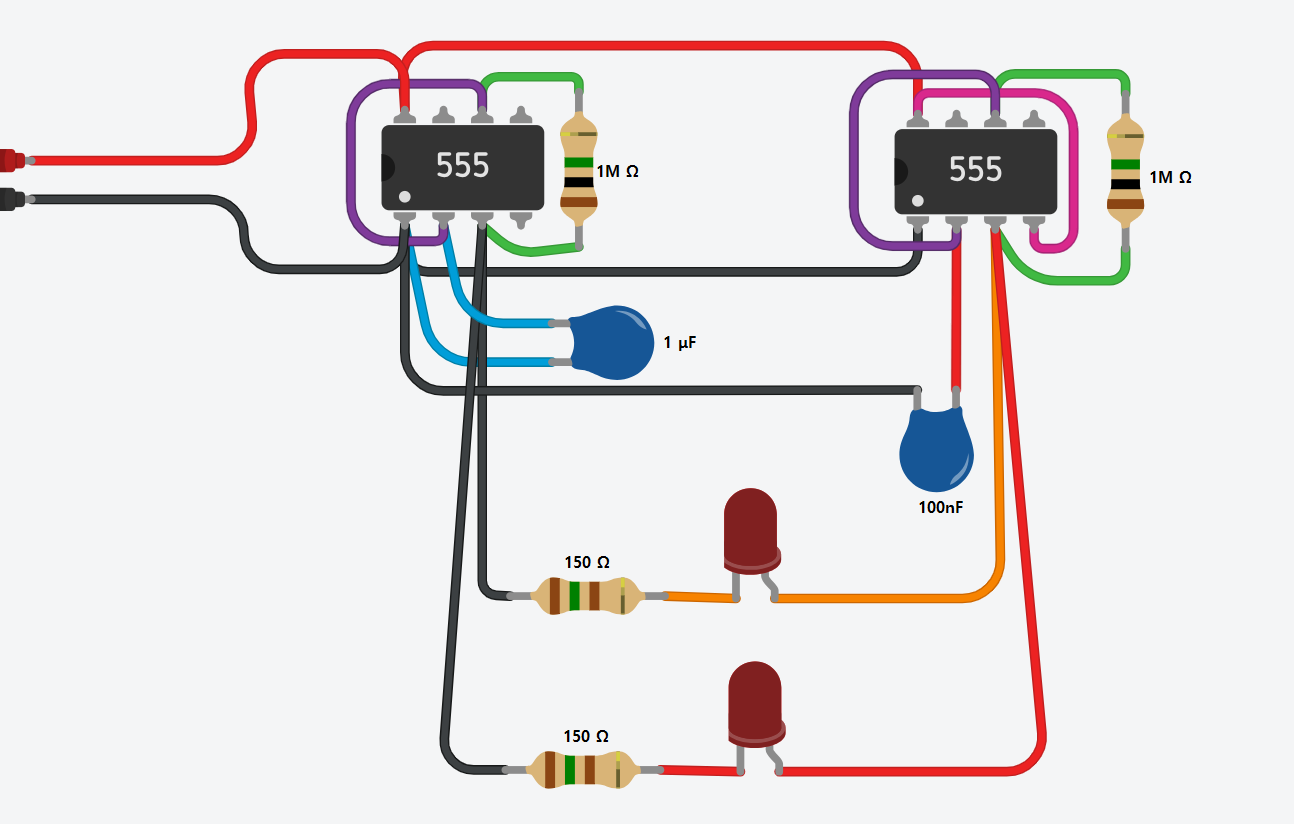

팅커캐드에서 도면 그려서 시뮬레이션도 해봅니다.

 결과는 대만족!

둘중 하나의 led는 일부러 제거를 하였고
하나의 led가 백파이어 터지듯 파파팍 불빛이 깜빡임을 구현하고자 했던 터라 결과가 꽤나 만족스럽습니다.

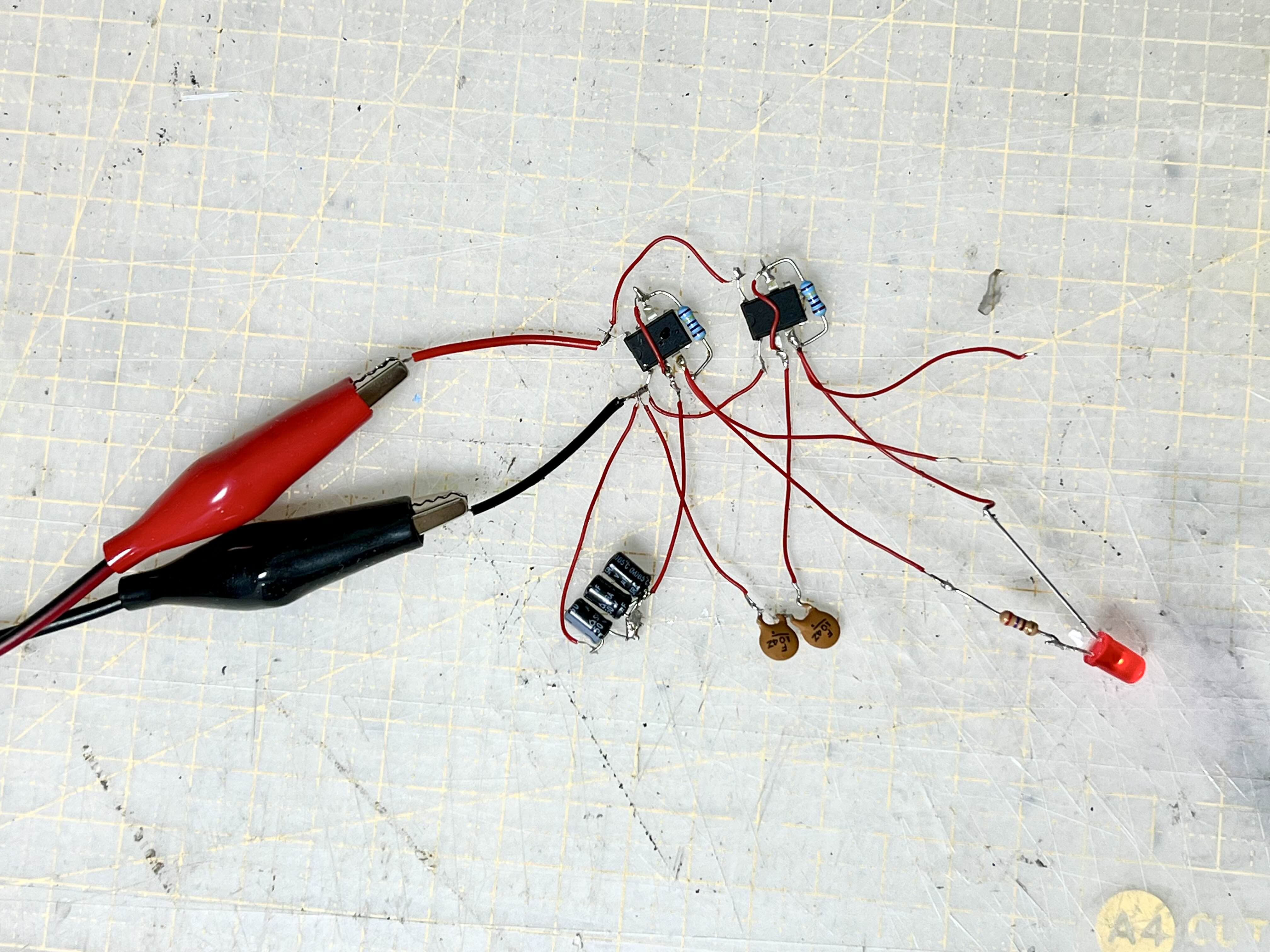

잘 작동하는것을 확인했으니 빵판이 아닌 모듈화 시켜봅니다.

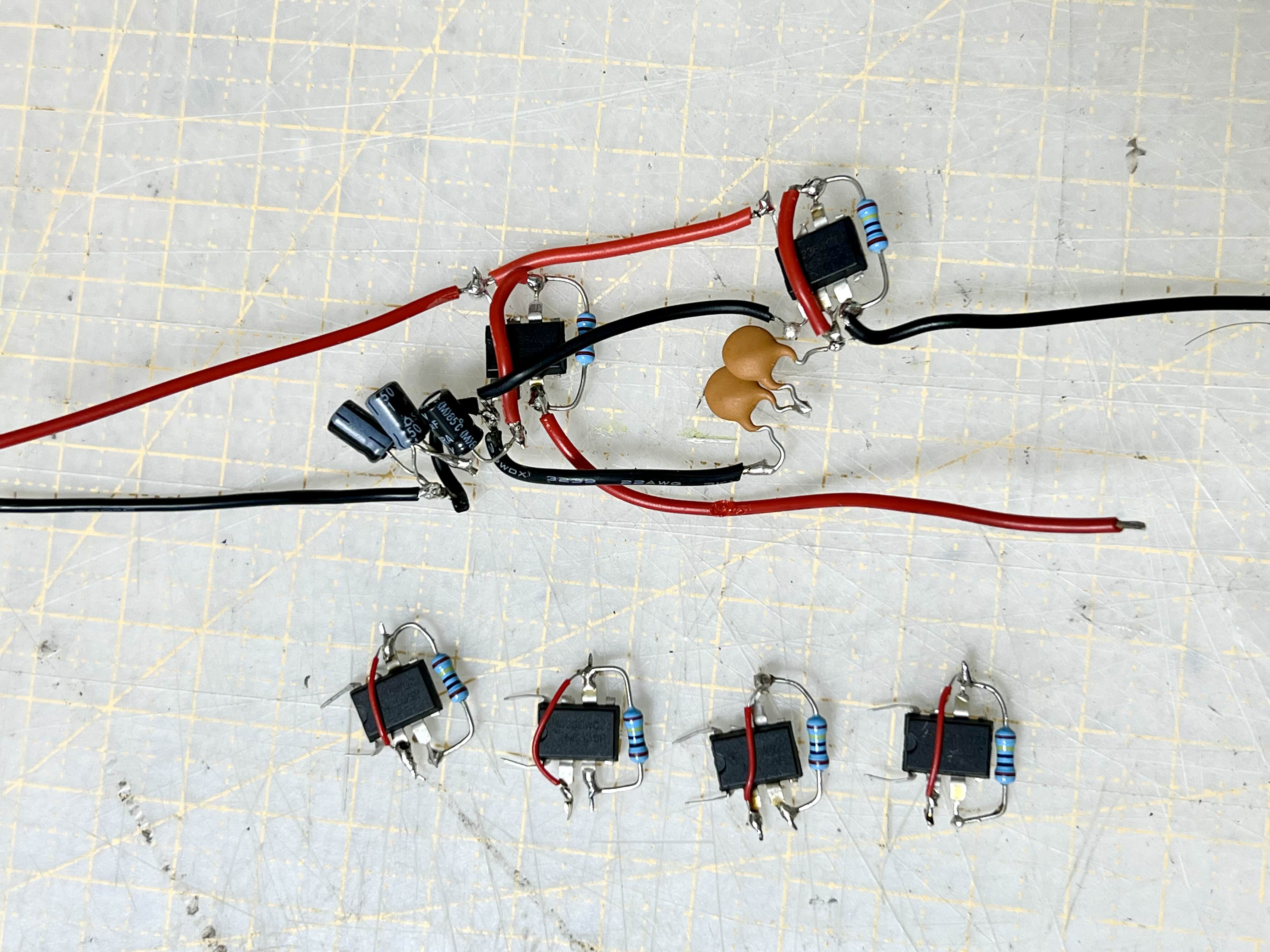

핸드메이드 대량생산(?)작업에 돌입합니다.

이렇게 줄이고 줄여서 실제로 차량에 적용할 수 있도록 소형화 시켜서 하나의 모듈로 제작해봤습니다.

그리고 쌍발 머플러에 led를 달고 모듈을 연결해서 최종 완성시켜보았습니다.

완성된 플래시 백파이어 모듈1호는
친한 지인께 선물로 드렸습니다~

스로틀에 반응하는건 아니지만 나름 느낌을 내기위해 노력한 결과가 나와주어 기부니가 좋습니다

.
.
.


ps.

https://www.instructables.com/555-Timer-Blink-Circuit/
