컨제입니다.

주 메인킷으로 잘 굴러가주고 있는 브론즈 하이브리드

리어쪽 볼디프 주변에 그리스와 먼지, 타이어가루등 매우 지저분하게 오염이 되어 있습니다.

그도 그럴듯, 주행에만 전념해온터라 깨끗이 닦아준게 언젠지 기억이 안날 정도이니까요..;


그래서 모처럼 시간을 내어 메인터넌스(Maintenance/유지보수)를 진행해보고자 했습니다.

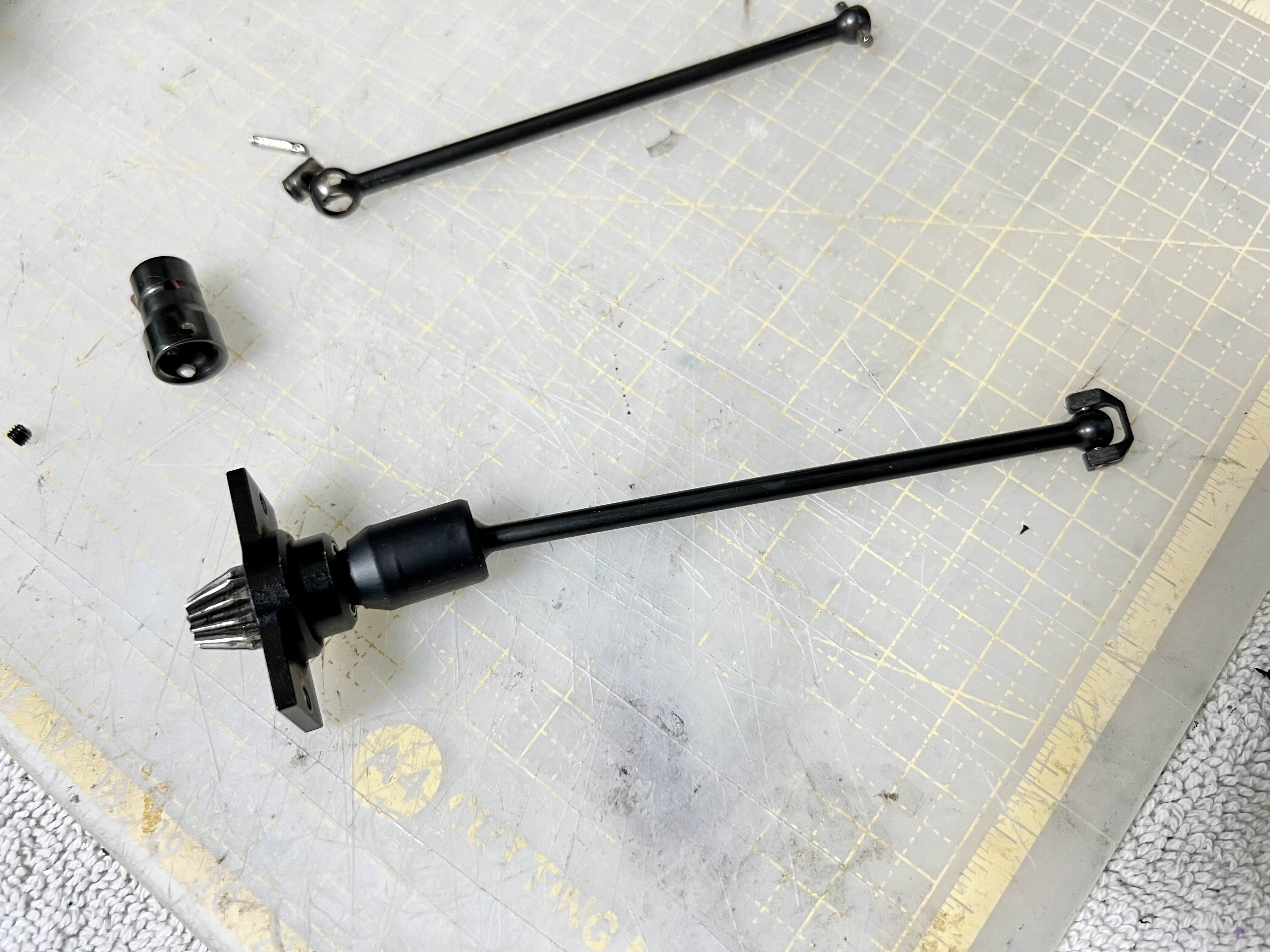

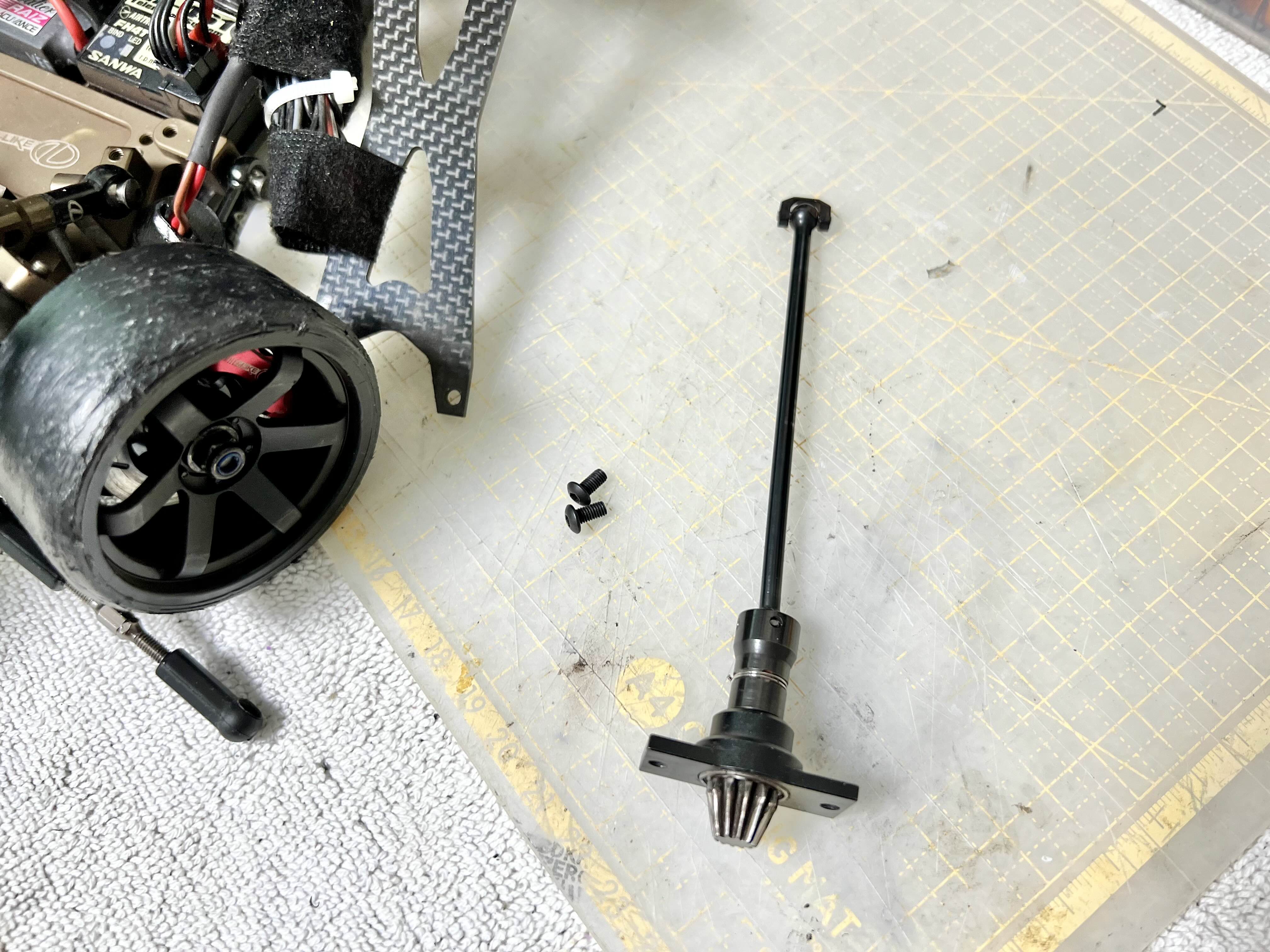

배터리 마운트를 시작으로 하나씩 볼트를 풀어 메인 드라이브 샤프트를 빼내고
닦고 조이고 기름칠하며 상태를 점검하던 중

이상함을 감지됩니다.


어라? 센터 샤프트 상태가!!

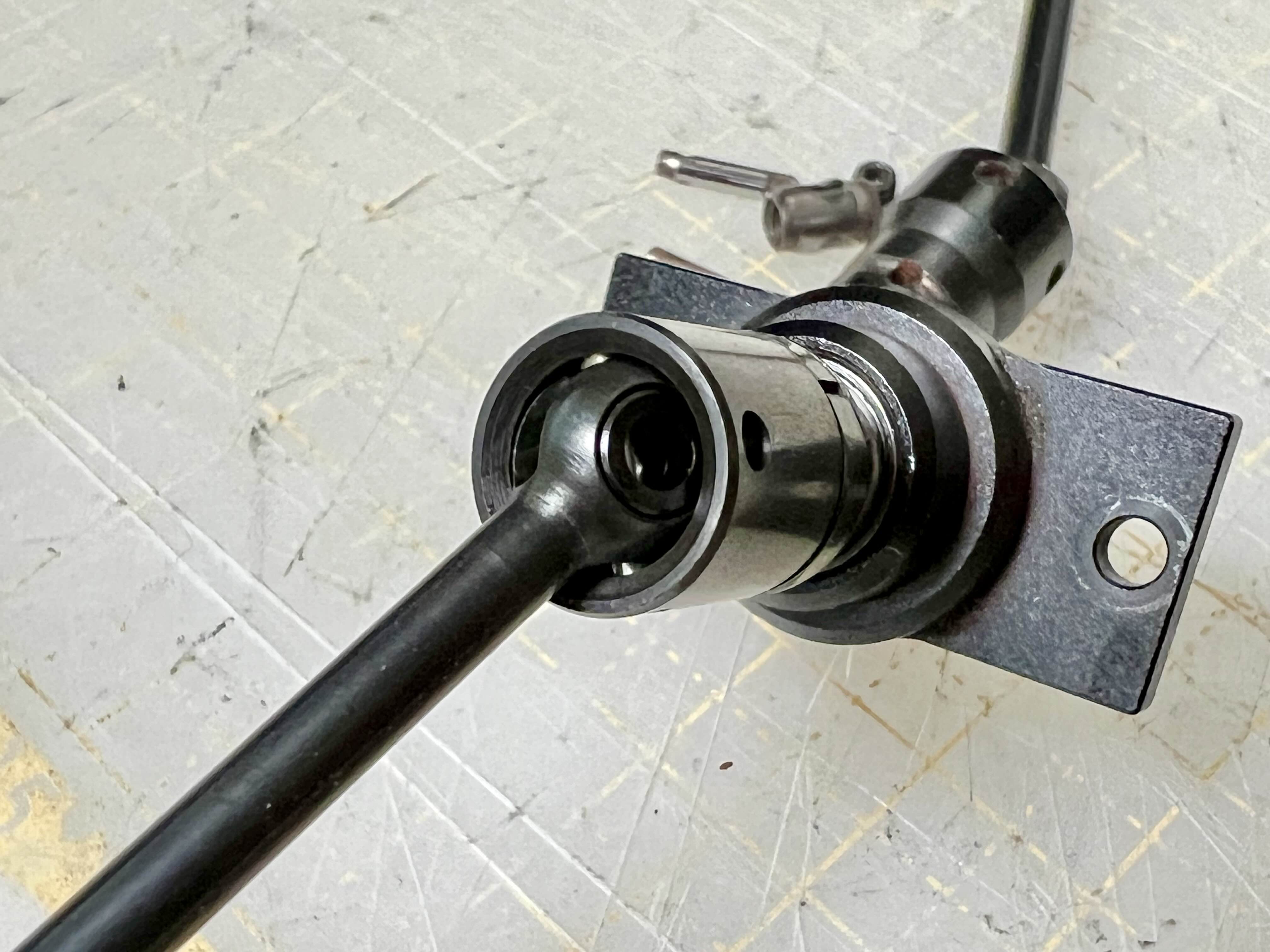

드라이브 컵 안에 내부 무두볼트를 풀어 분해를 해서 상태를 확인해보니

이런.. 마모되고 깨져나가서 상태가 말이 아니네요.

뭐 이대로 주행은 얼추 되긴 하겠지만, 역시나 무리한 주행으로 인해 드라이브샤프트 뿐만 아니라 주변 베어링이나 기어등에 데미지가 가해질것 같아 교체를 하기로 합니다.

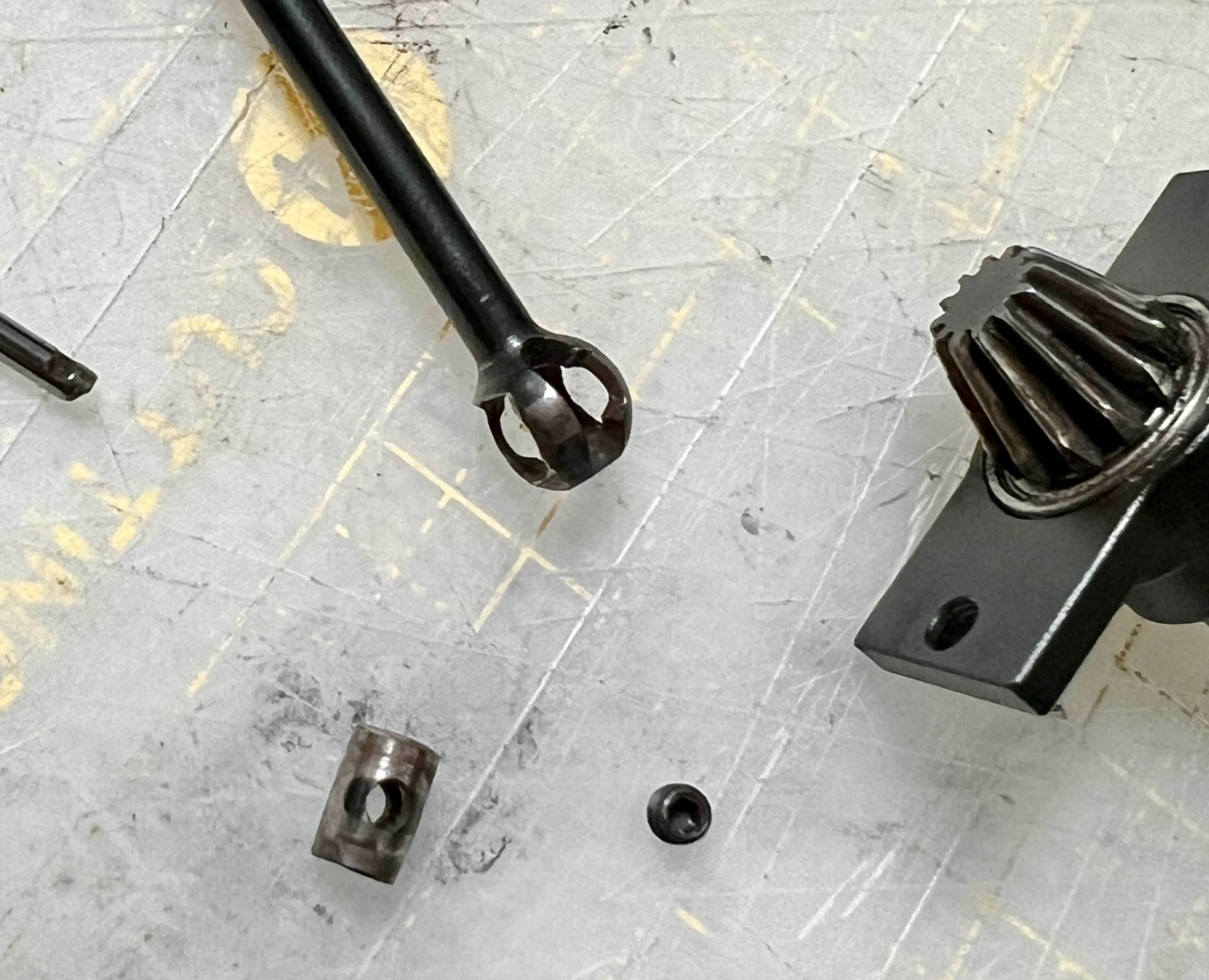

안쪽 헤드부분이 마모되고 깨져나간 모습



교체해줄 새 파츠가 필요한상황

드하샵에 들러 DL401 파츠를 구매합니다.

정식명칭 【DL401-3】 센터 드라이브 샤프트 ver.리밋 아웃 (조인트 타입)


이 센터 드라이브 샤프트는 3가지 버전으로 출시되고 있습니다.

DL401 / 순정파츠
DL401-2  / 업그레이드 버전
DL402-3 / 업그레이드 버전 + 고속회전용

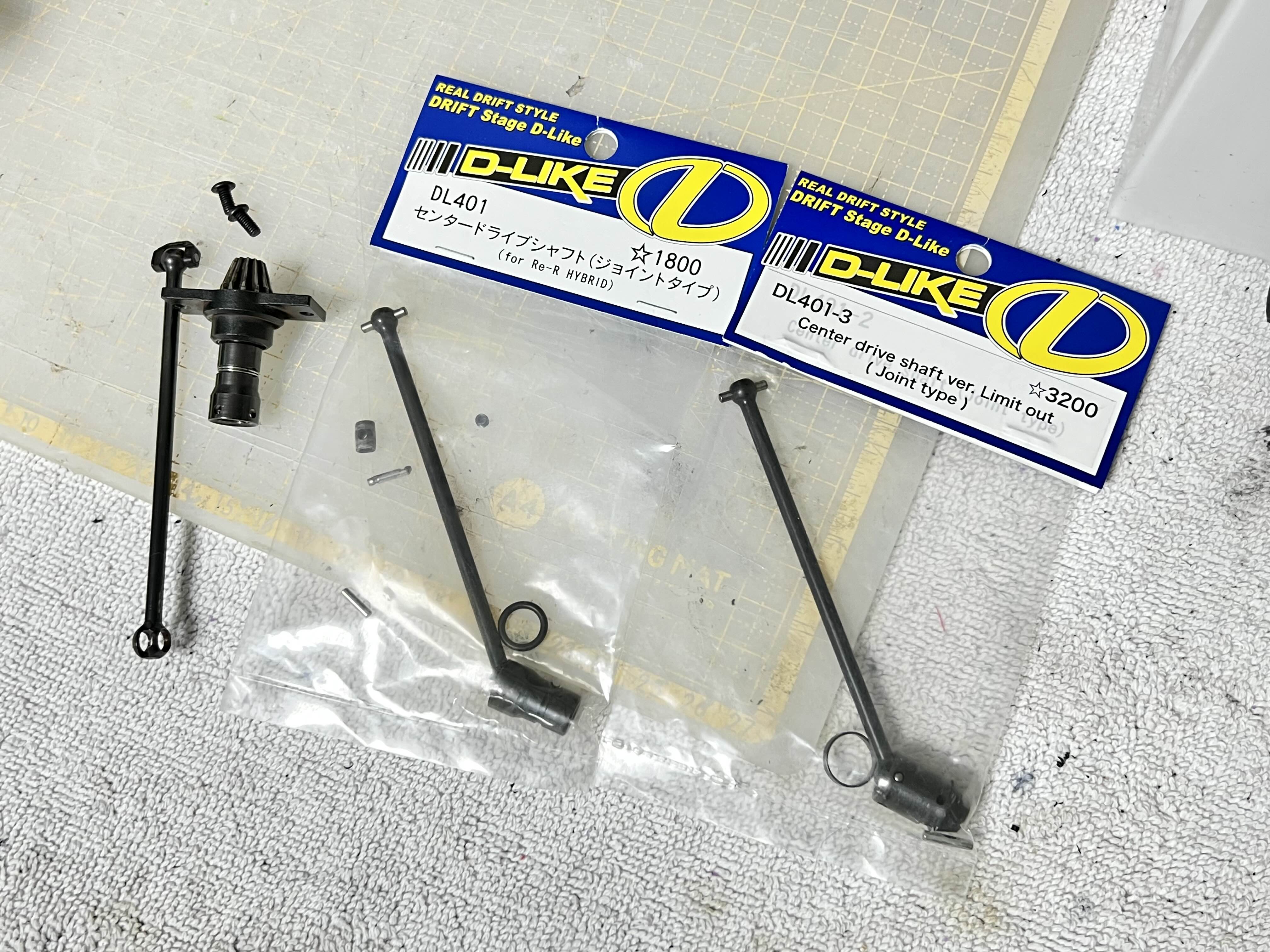

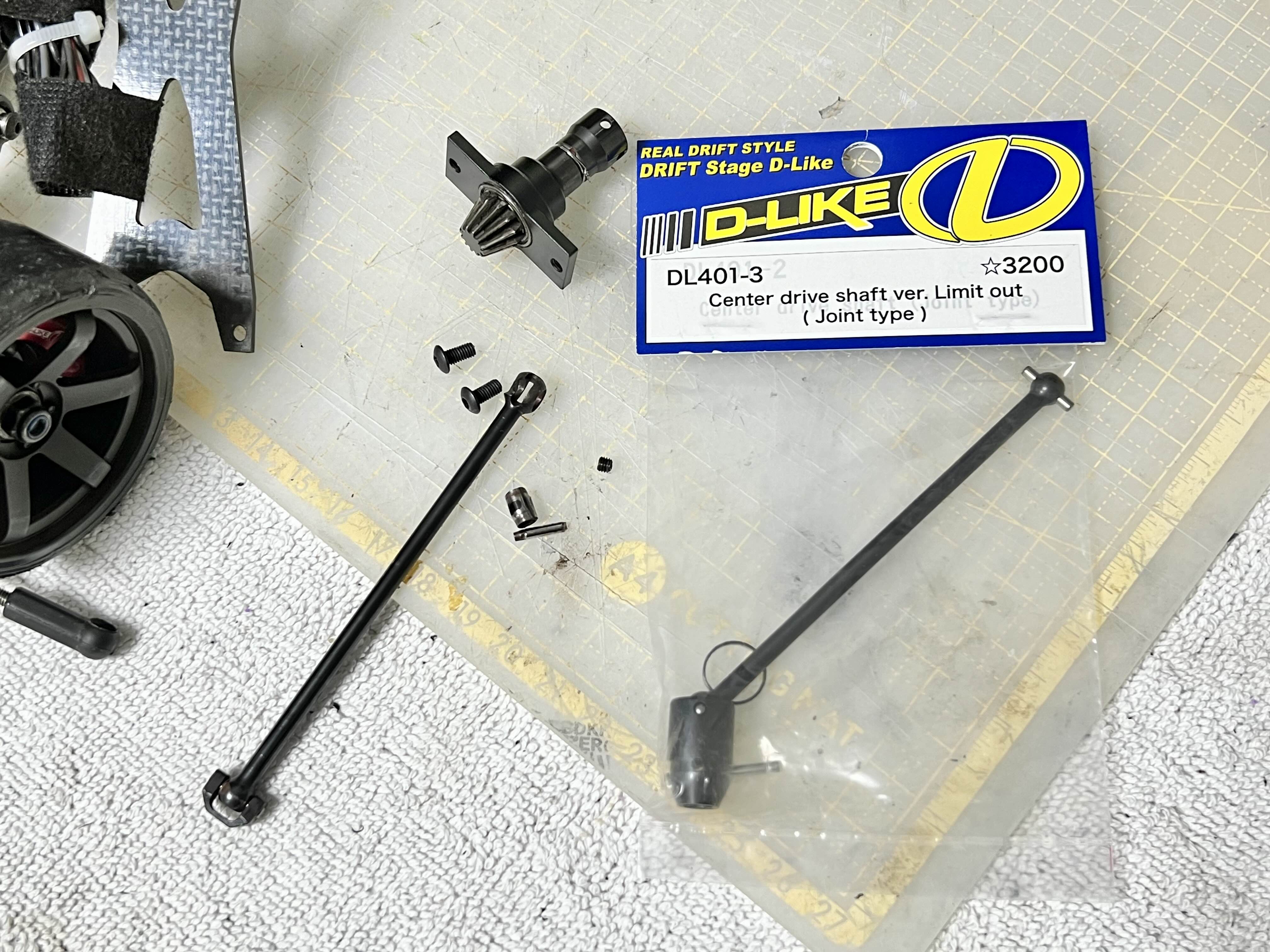

휠베 273 차체에 적용해줄 DL401과 브론즈 하브에 적용할 DL401-3 비교샷!

# 휠베 273 적용기는 https://kernzeroid.tistory.com/217 여기에 올려두었습니다.



아무래도 브론즈하브에 사용하는 변속기가 200A라 고속회전을 주로 사용하므로 버전3로 구매해 보았습니다.

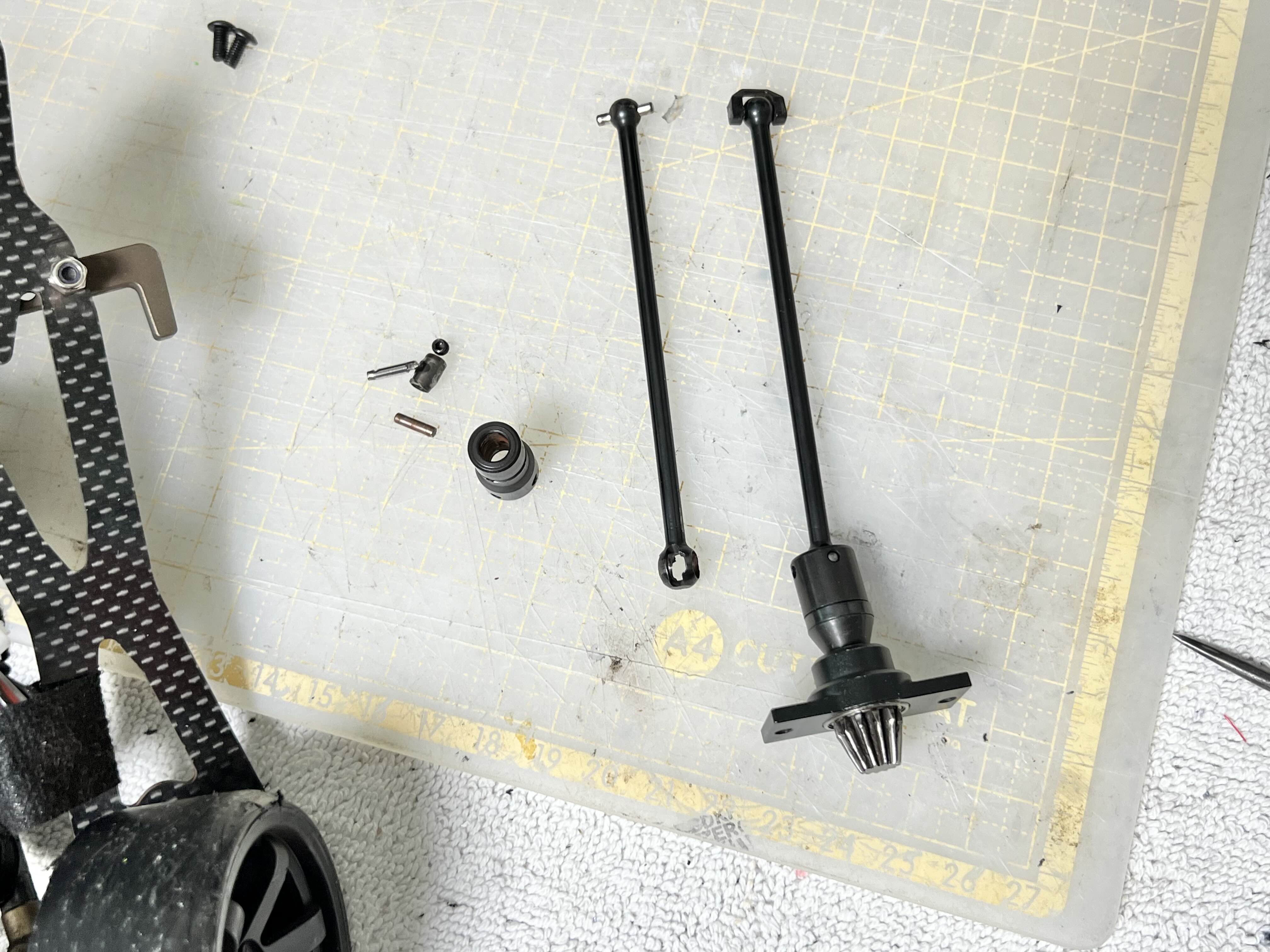

좌측 기존 샤프트
우측 신형 버전3 샤프트

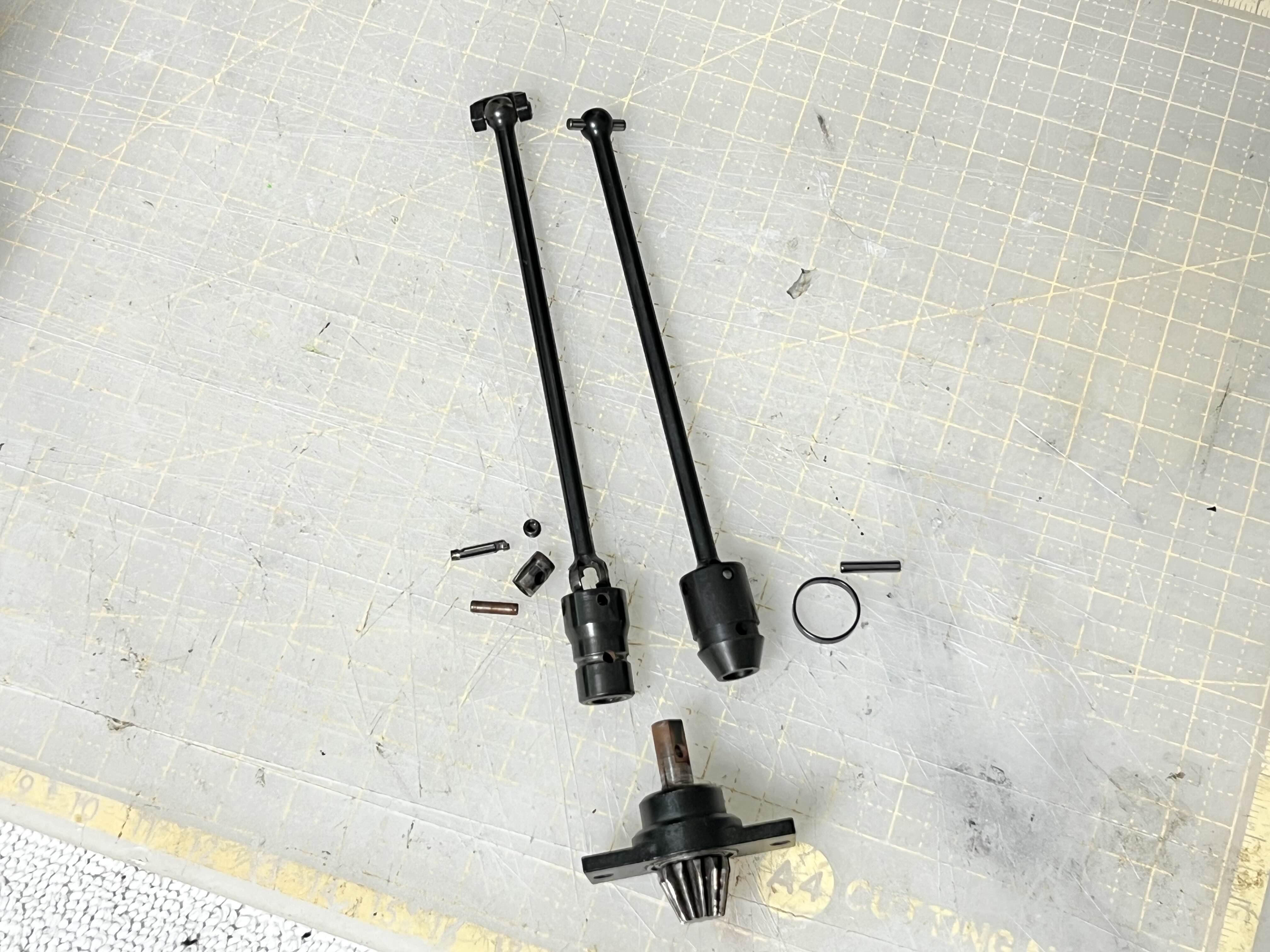

버전3는 베벨기어 마운트 부분과 만나는 접점이 약간 모아지는 형태입니다.

이 끝부분이 차이가 있습니다.



새 제품은 이렇게 깔끔히 헤드로 구성되어 있습니다.



특별할것 없이 깨진 샤프트를 제거하고 새로운 샤프트로 교체해줍니다.



큰 의미는 없지만, 깔끔한 마무리를 위해 수축튜브로 한번더 감싸주었습니다.

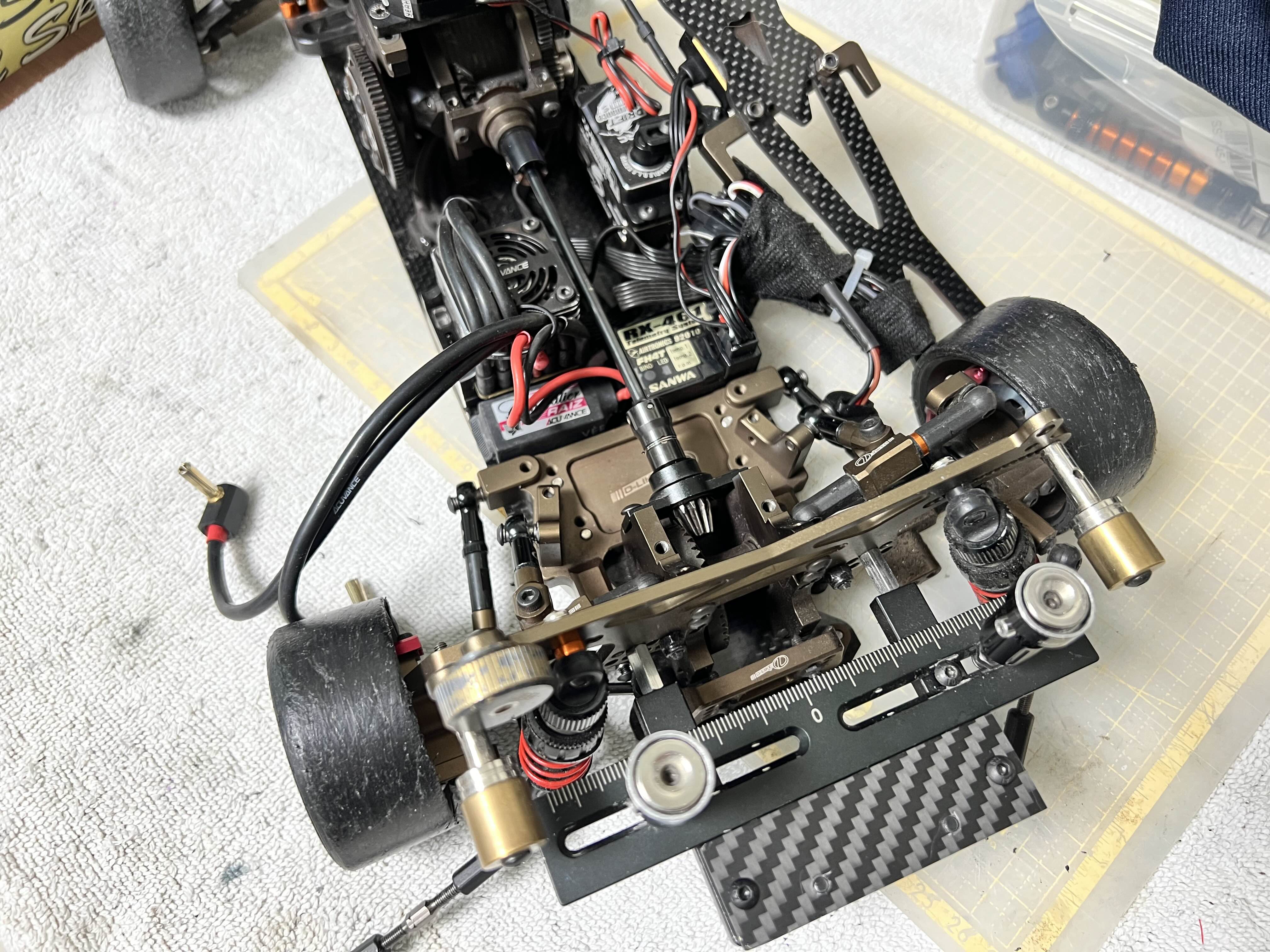

센터 드라이브 샤프트는 교체 완료!

이대로 마무리를 해도 되지만,

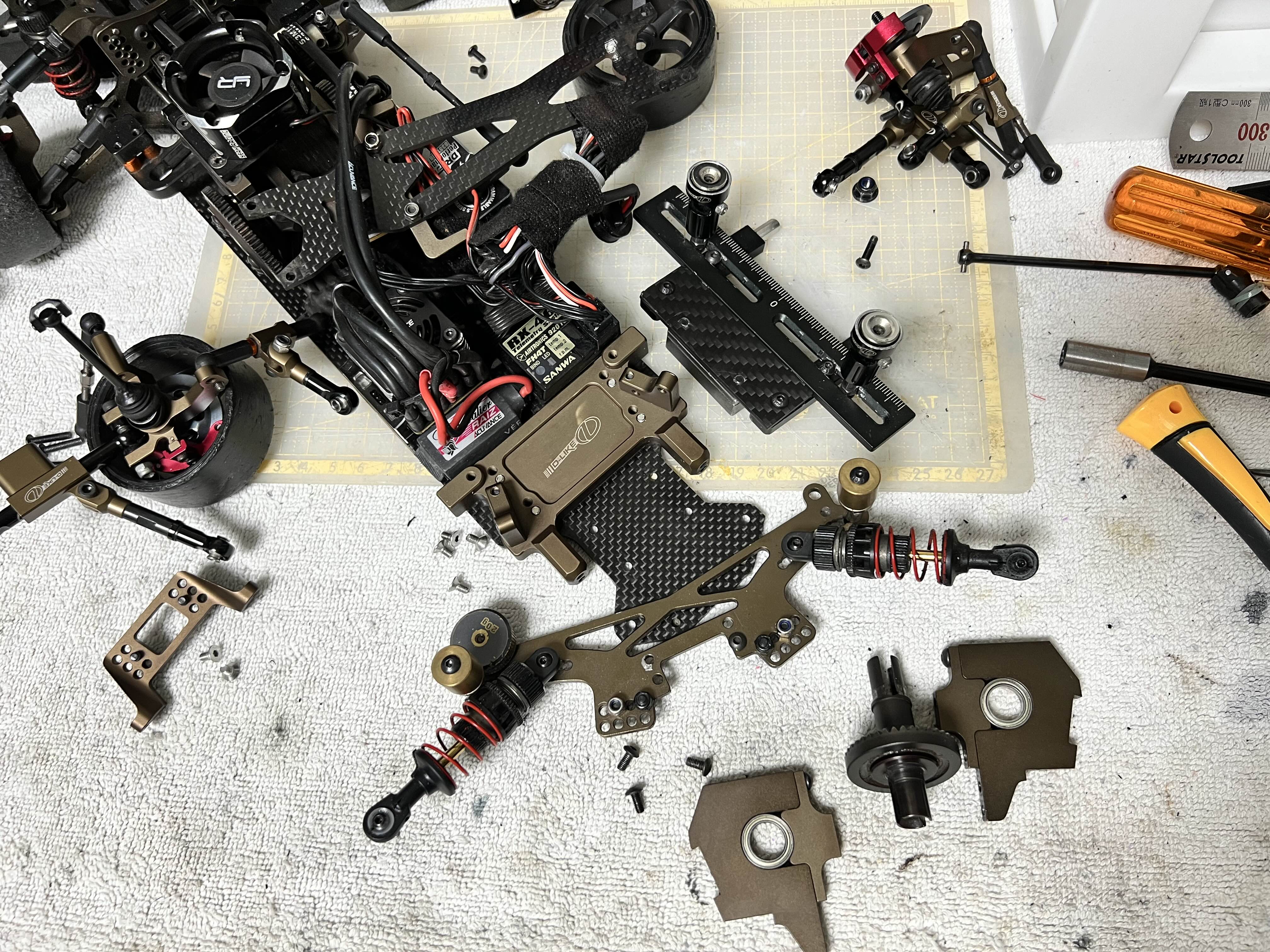

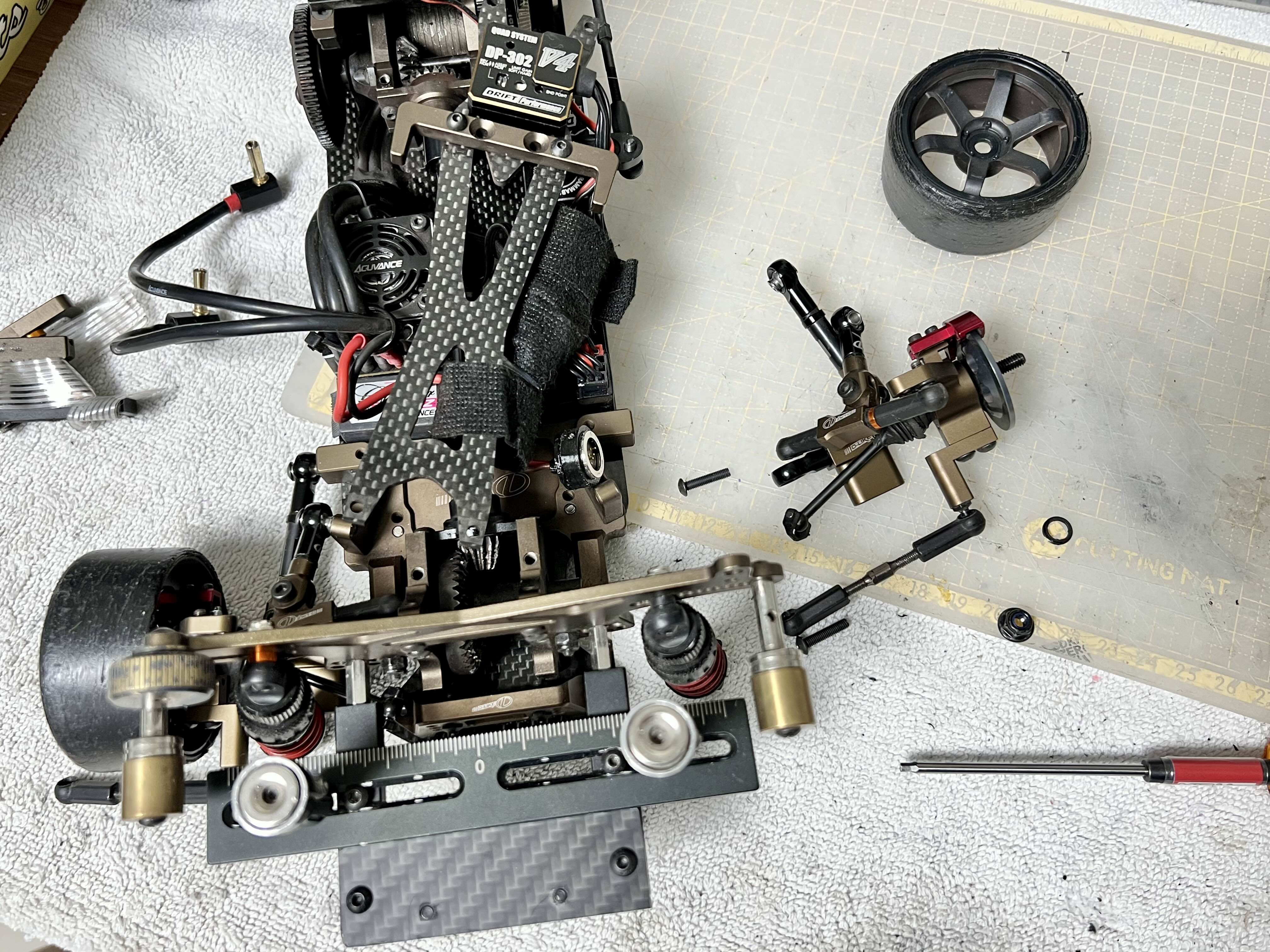

 기왕 정비를 하려고 마음먹었으니 리어부분쪽은 다 뜯어봅니다.



멀티링크도 분해하고 볼디프도 빼서 기름때좀 닦아주고..


모든 파츠들이 묵은 때를 벗고 깔끔해지니 기분도 좋아집니다.

빨리 정비하고 또 주행하고 싶습니다.

이상 브론드 하브 센터드샤 교체기를 마칩니다.
