[3D프린터] 3RONCO 브롱코 제작기 - 5 - 리어액슬 조립

3RONCO 조립기 5 - 리어액슬(rear axle) 조립


기어류의 마지막인 리어 액슬을 진행해 보겠습니다.

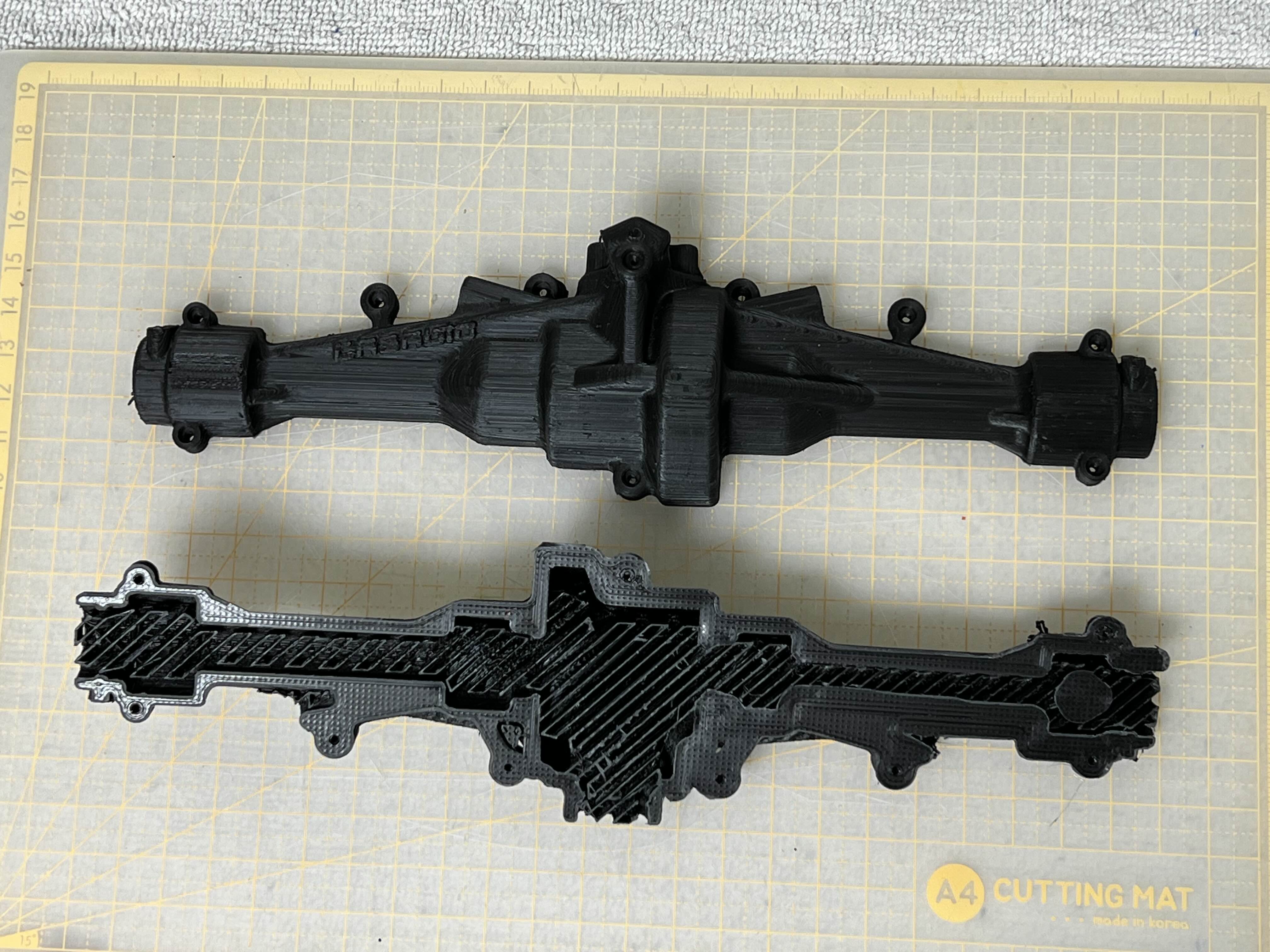

출력되어진 리어액슬 하우징(커버) 안쪽에 출력 서포트로 가득 차있네요

깔끔하게 정리를 해줍니다.

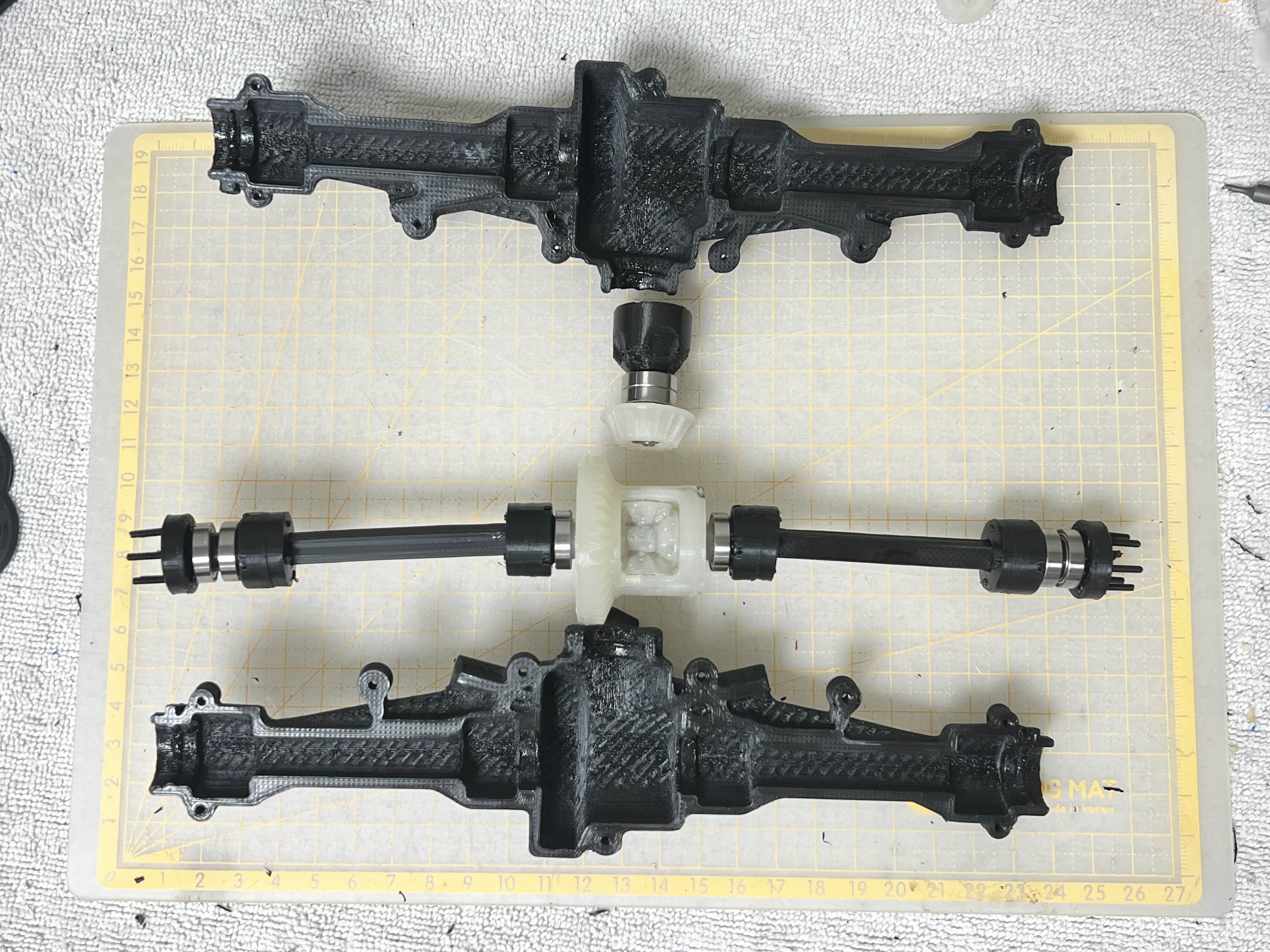

이어서 프론트 디프기어와 동일한 부품들이 모여 디프기어를 완성하고

양쪽 휠과 타이어가 장착될 파츠에 6700zz베어링이 2개씩 장착

디프기어에서 양쪽 바퀴로 동력을 전달해줄 바(bar)를 연결해줍니다.

깔끔히 정리된 하우징 안에 기어류를 넣고 약간의 구리스를 도포한 후

최종 결합합니다.

리어액슬의 내부는 아래처럼 채워집니다.

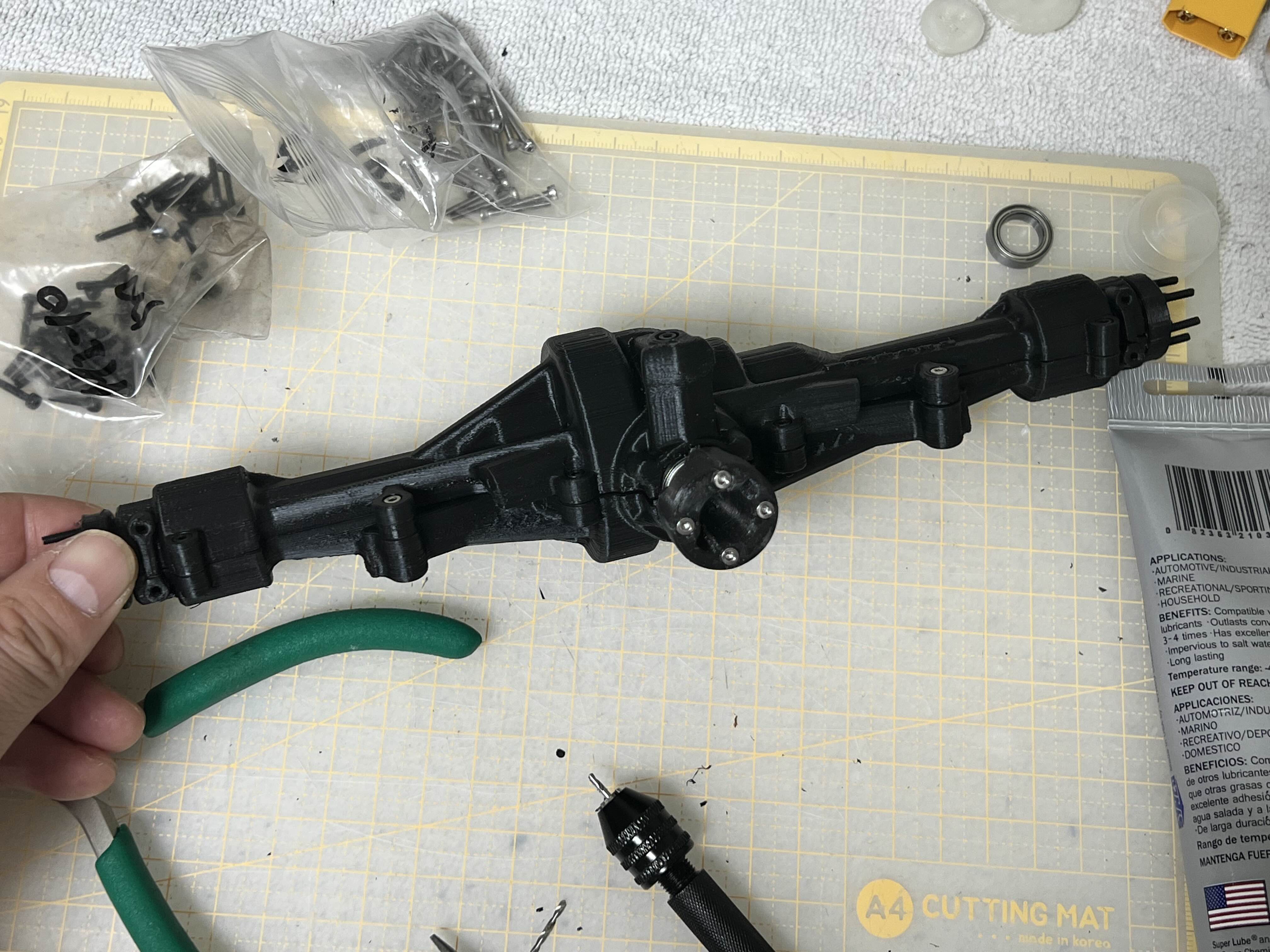

완성된 리어액슬의 모습

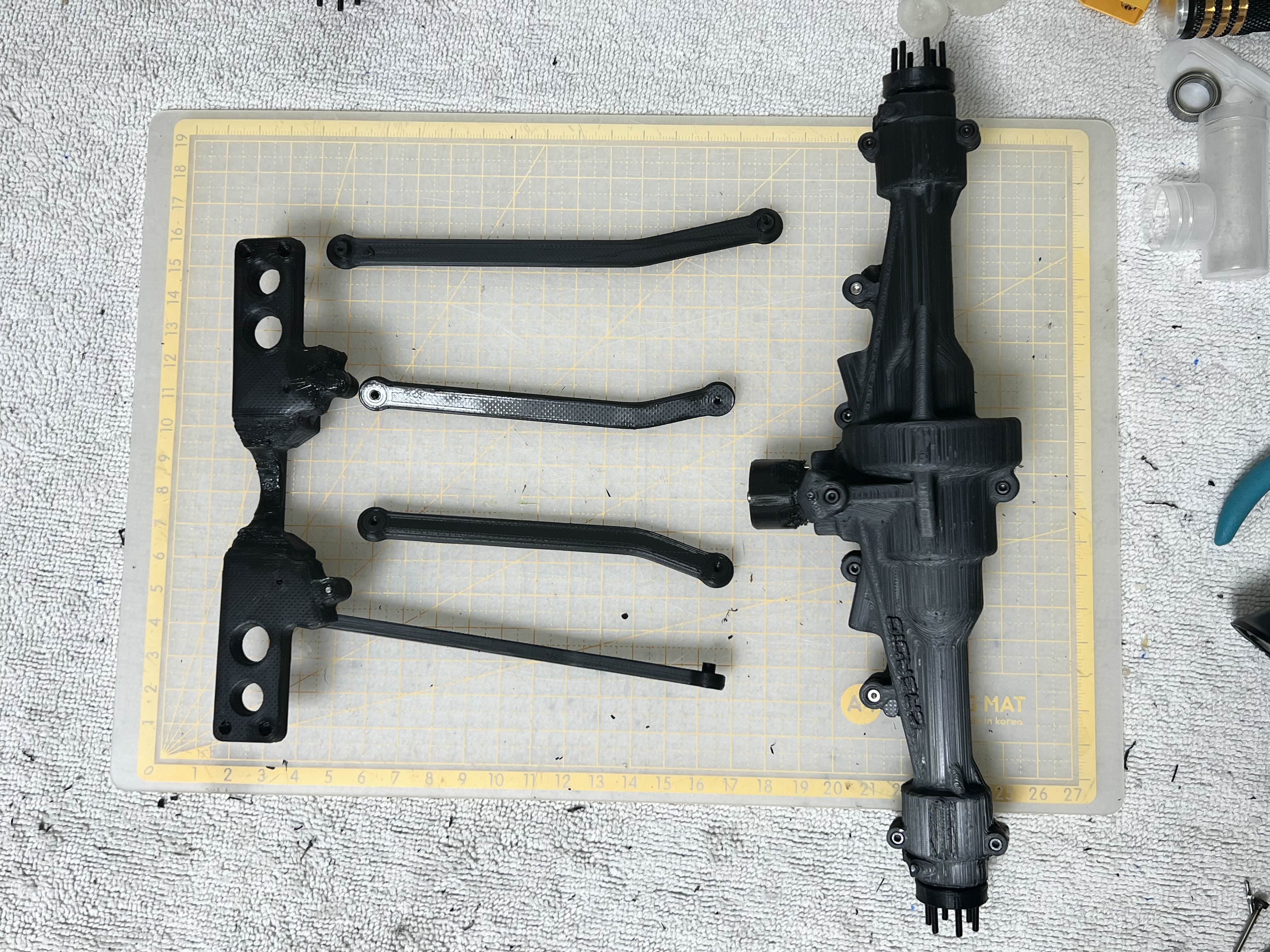

이어서 샷시와 연결될 링크로드를 준비합니다.

링크로드의 양쪽 끝은 볼엔드 형태로 모델링 되어있어
출력되어진 상태로 장착 후 약간의 힘을 가하면 볼이 감싸고 있던 몰드와 이탈(?)이 되면서 미세한 틈이 생겨 일반적인 볼엔드로 완성되어집니다.

그래서 차량의 서스펜션의 움직임에도 충분히 엑슬을 잡아줄 수 있습니다.

이로써 리어엑슬이 완료되었습니다.

이미 완성시킨 프론트 액슬보다 리어 액슬이 하우징의 유격도 별로 없고 좀 더 깔끔히 조립이 된것 같은 느낌이 듭니다.

이제 이것들을 모두 샷시에 장착을 해야겠지요

그리고 바디도 완성시켜야하니 최종 완성을 위해서는 아직 갈길이 멉니다.


다음 글에는 완성된 프론트 엑슬과 리어엑슬, 그리고 쇽을 완성시켜 바디에 장착하는 정리해보겠습니다.
