[드리프트 RC카] D-like RE-R Hybrid 조립 - 1 (첫번째)

[드리프트 RC카] 디라이크 RE-R 하이브리드 제로 (Dlike RE-R Hybrid Zero) 조립 - 1 (첫번째)


디라이크 RE-R 하이브리드 제로 (D-like RE-R Hybrid Zero) 킷조립을 시작해 보겠습니다.


모든 패키지는 Bag A~Z 까지 네임스티커가 각각 붙여져 있어 쉽게 구분할 수 있으며
메뉴얼에 표기되어 있는 순서대로 차근차근 조립을 진행하면 되게 구성되어 있습니다.

1. Bag A - 메인 샷시 플레이트

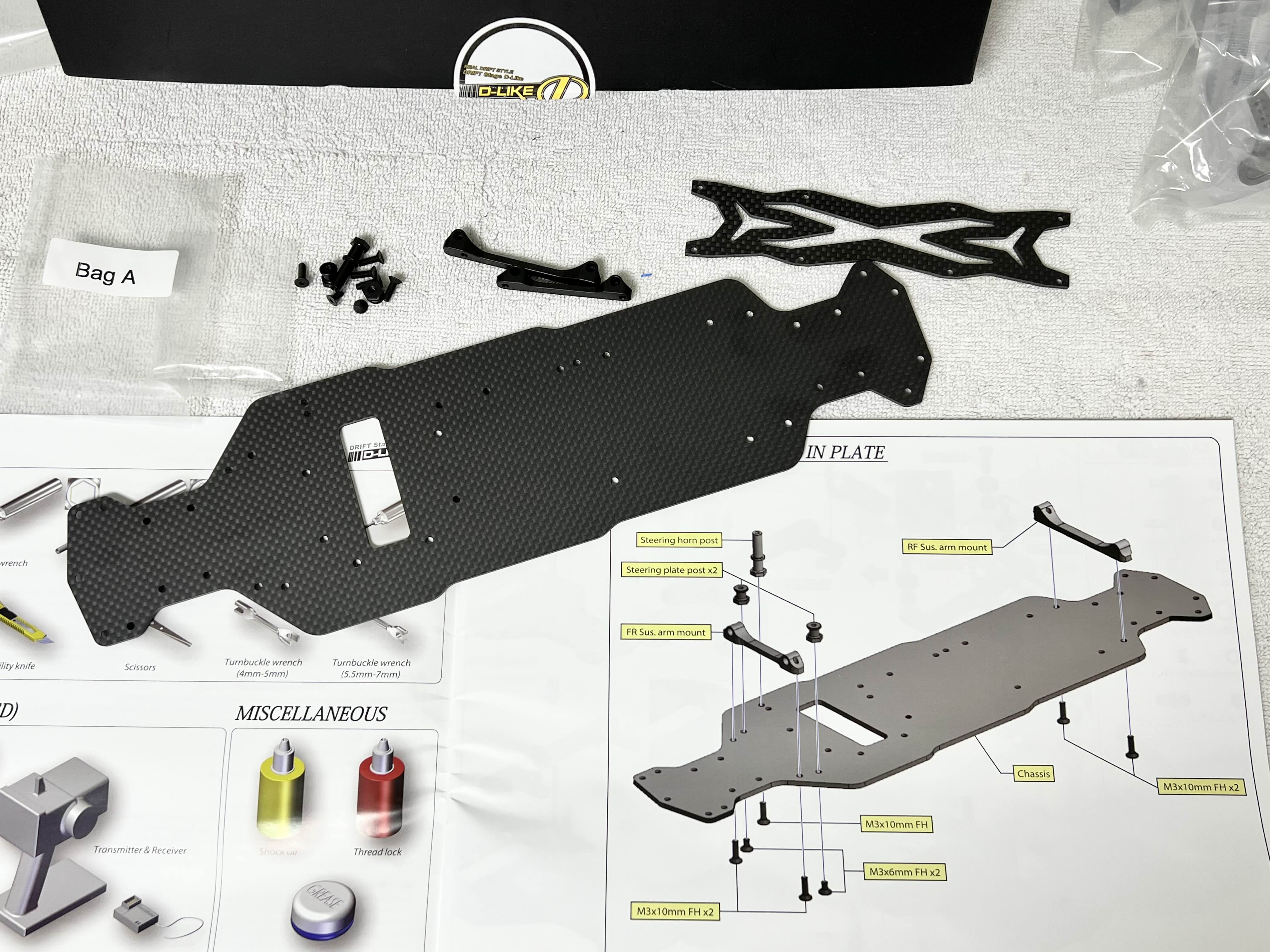

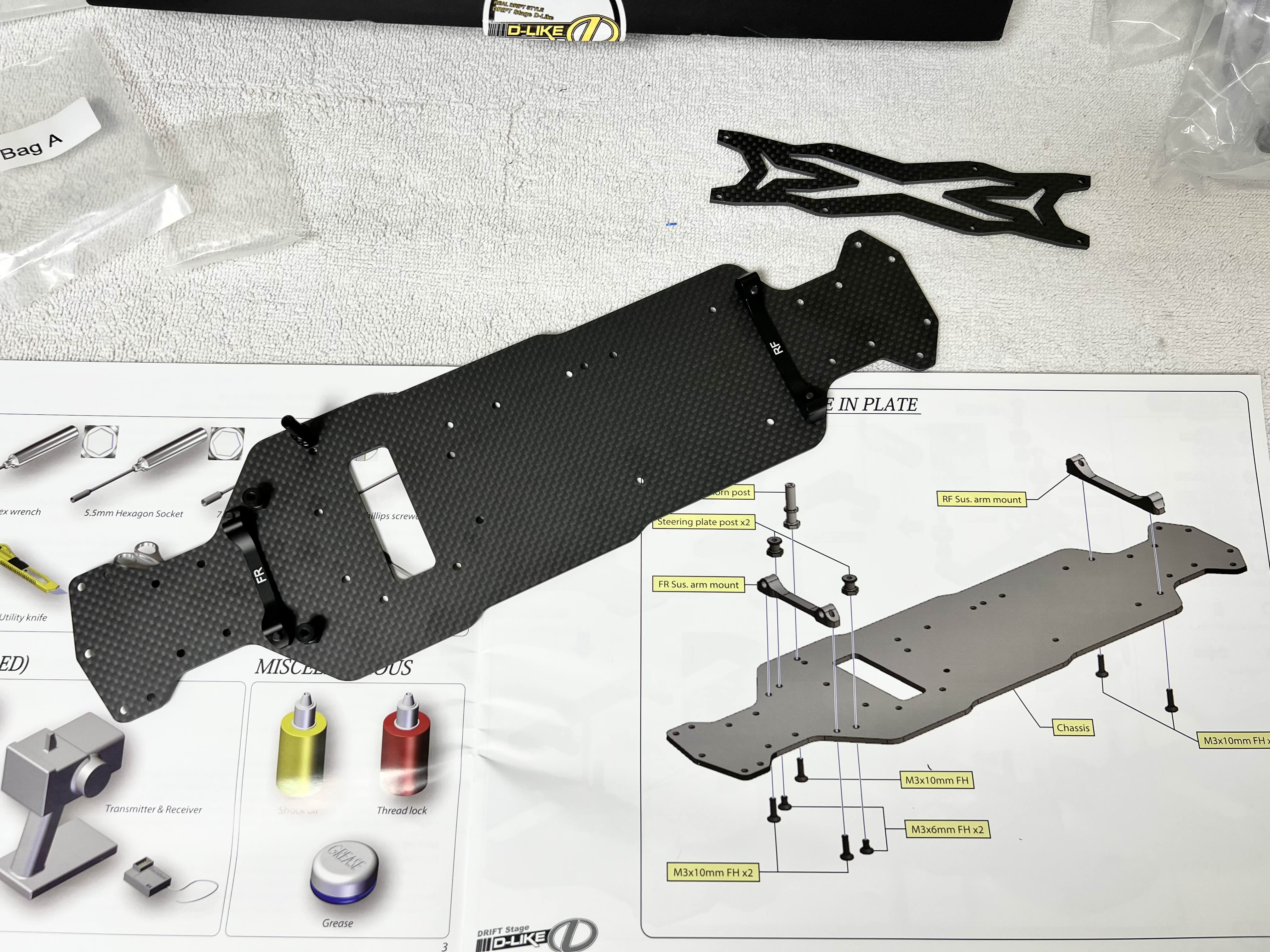

메인 샷시 플레이트에 암 마운트(arm mount)를 장착합니다.

FR (Front Rear) 와 RF(Rear Front)를 잘 구별 후 정해진 샷시 구멍에 위치시키고 같이 동봉되어있는 M3 6mm 나사(육각)로 조여주기만 하면 됩니다.


 - Bag B

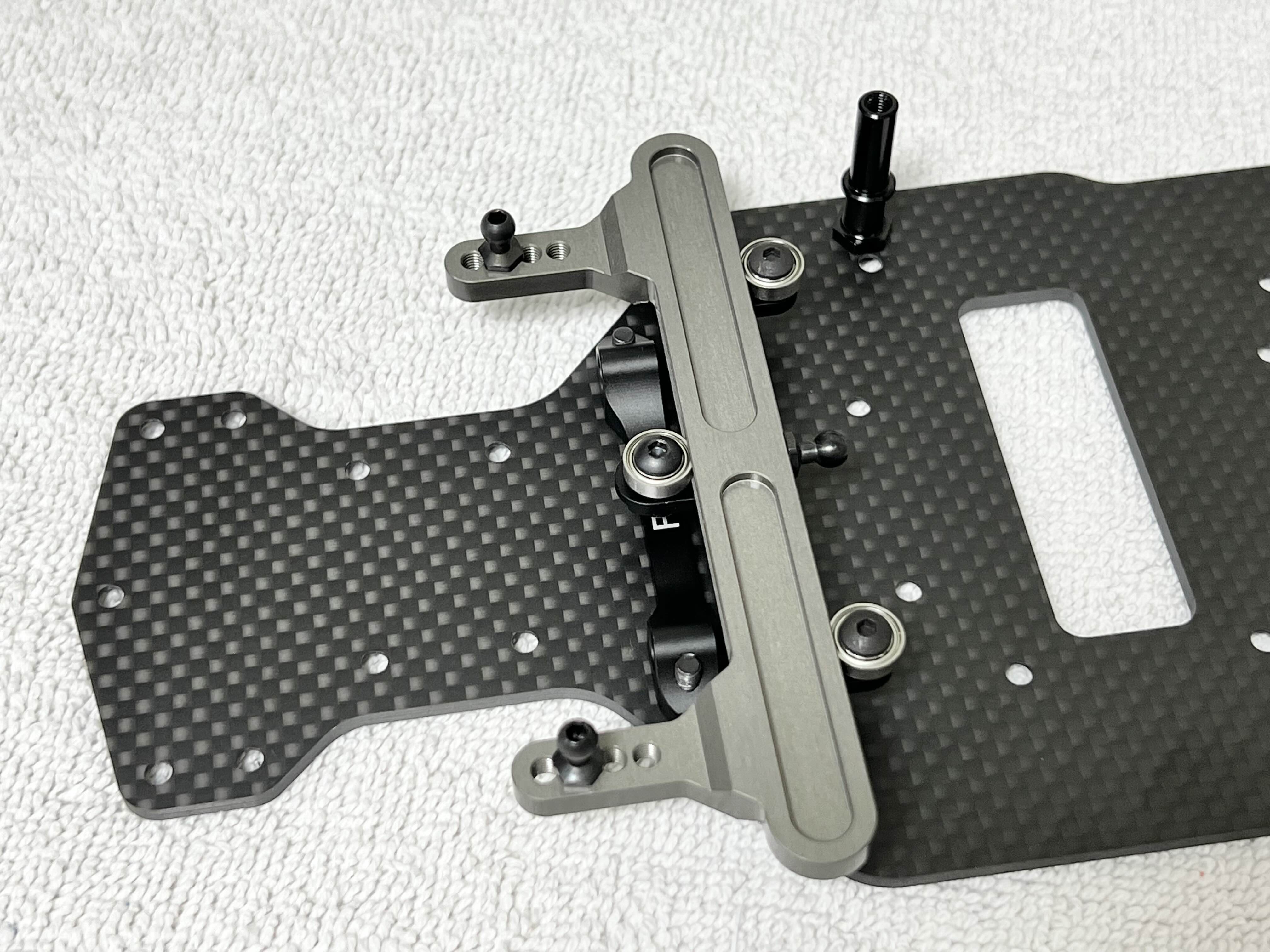

스티어링 마운트를 올리고 베어링으로 고정시킨 후 좌우로 이상없이 움직이는지 확인합니다.


 - Bag C
스티어링 마운트를 움직일 수 있게 스티어링 혼(Horn)을 연결할 차례


와우!

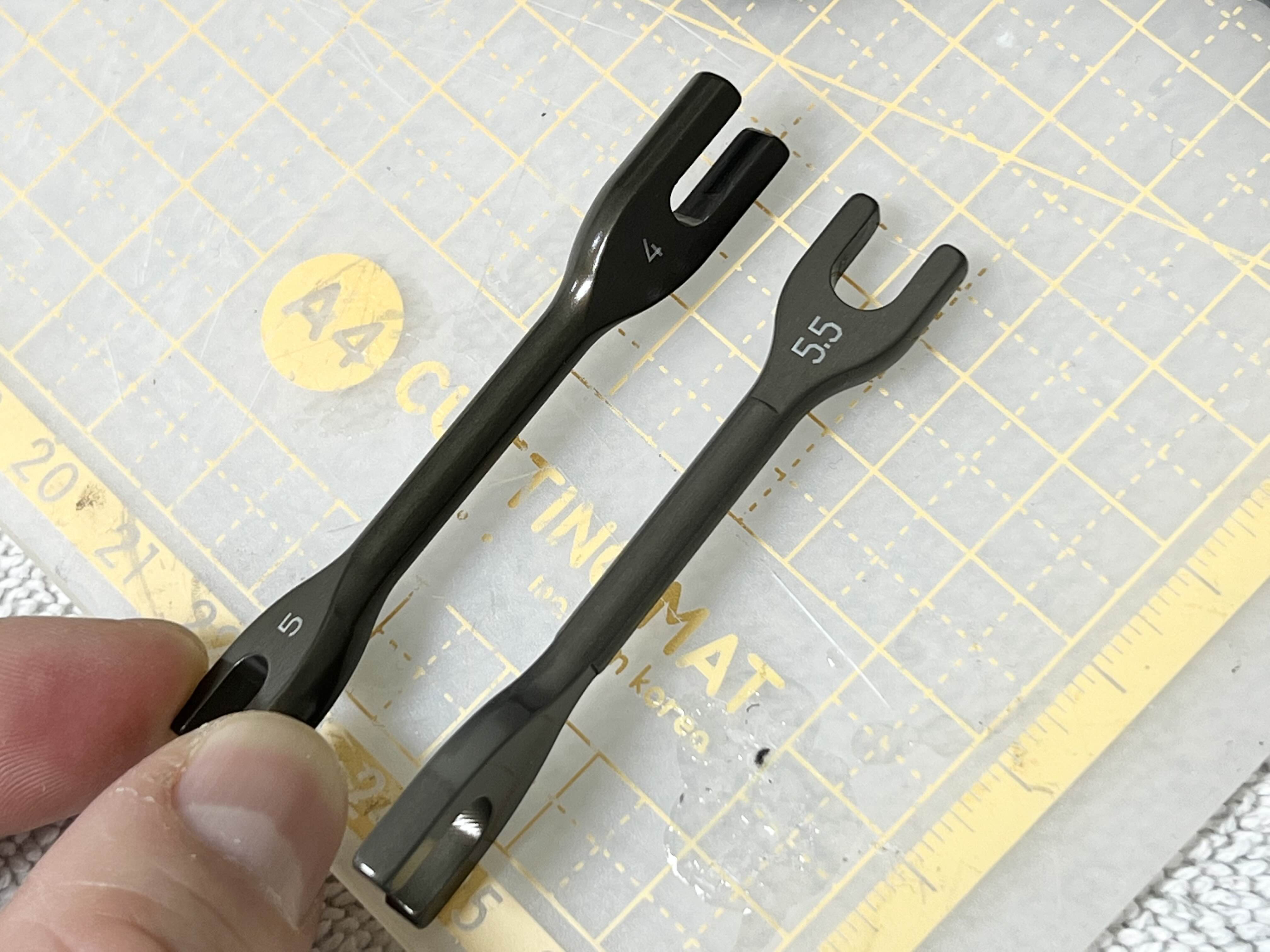

처음 킷을 준비하면서 턴버클 렌치를 따로 구입해야 하나 했는데
패키지에 딱!!! 들어있네요~ 이건 조립이 끝나고도 두고두고 쓰면 되겠네요~ 굿굿

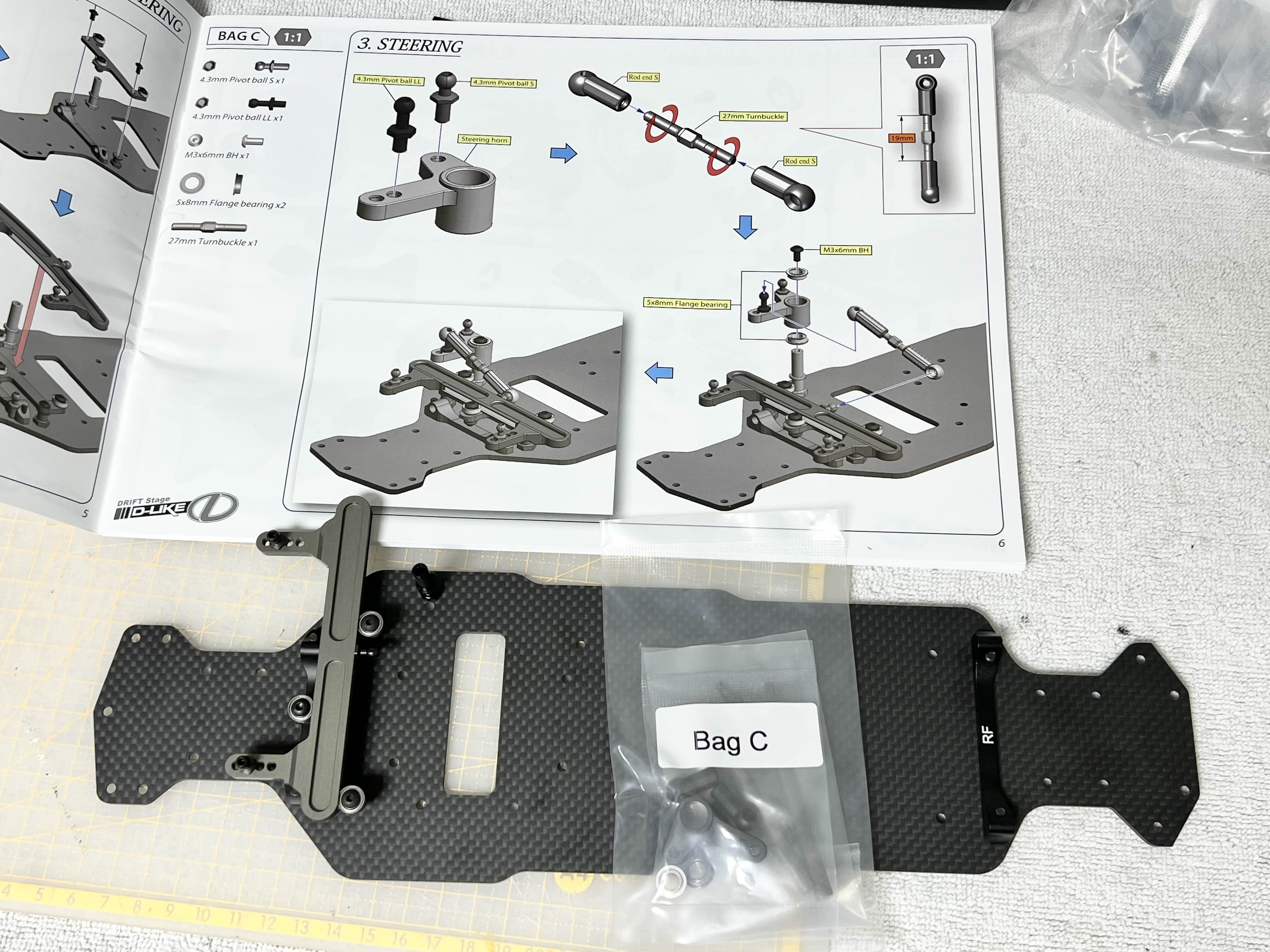

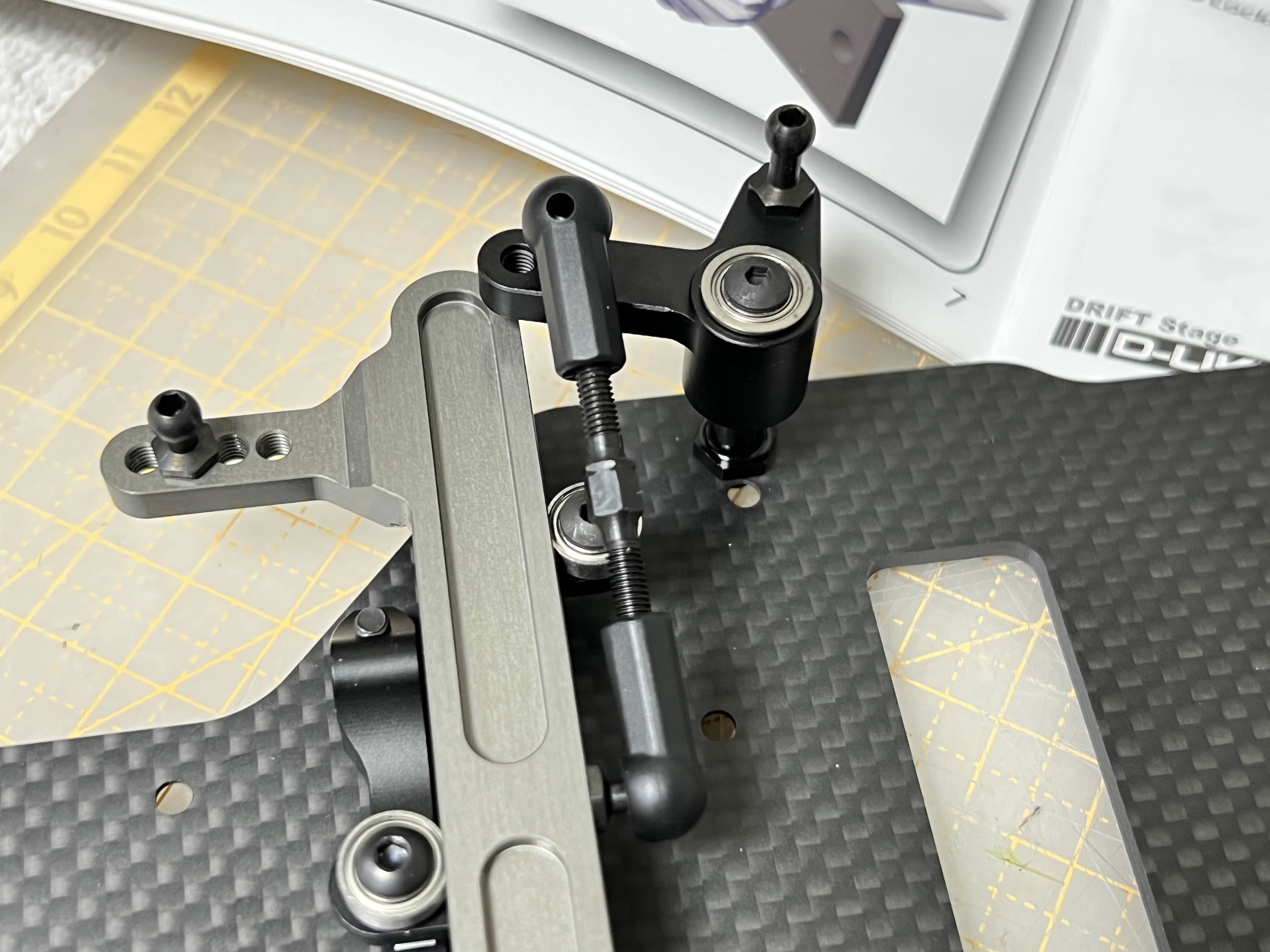

서보와 연결되어질 서보암을 설치합니다.
턴버클의 삽입정도는 메뉴얼에 전체길이가 표시되어 있기도 하고, 실제 크기 1:1 크기의 그림도 들어있어 얼마나 돌려서 넣어야할지 세세히 명시되어 있습니다.

추후 기자재 상황에 맞게 재조정이 필요하겠지만, 우선 메뉴얼대로 조립을 진행해 보겠습니다.

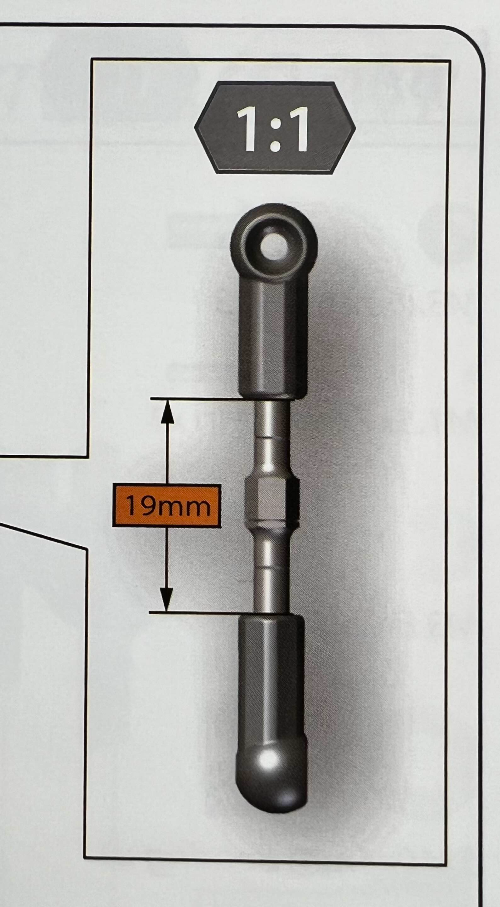

이  로드앤드 안에 들어가는 턴버클의 길이를 19mm로 잡으라고 하네요

맞춰서 조립 후 서보암과 스티어링 마운트를 연결해줍니다



 - Bag F

프론트 원웨이 기어(일명 풀리)와 베빌 기어

20T 베빌기어와 베어링, M3 E 클립, 센터드라이버 컵을 모두 연결하여 베벨기어를 완성합니다.

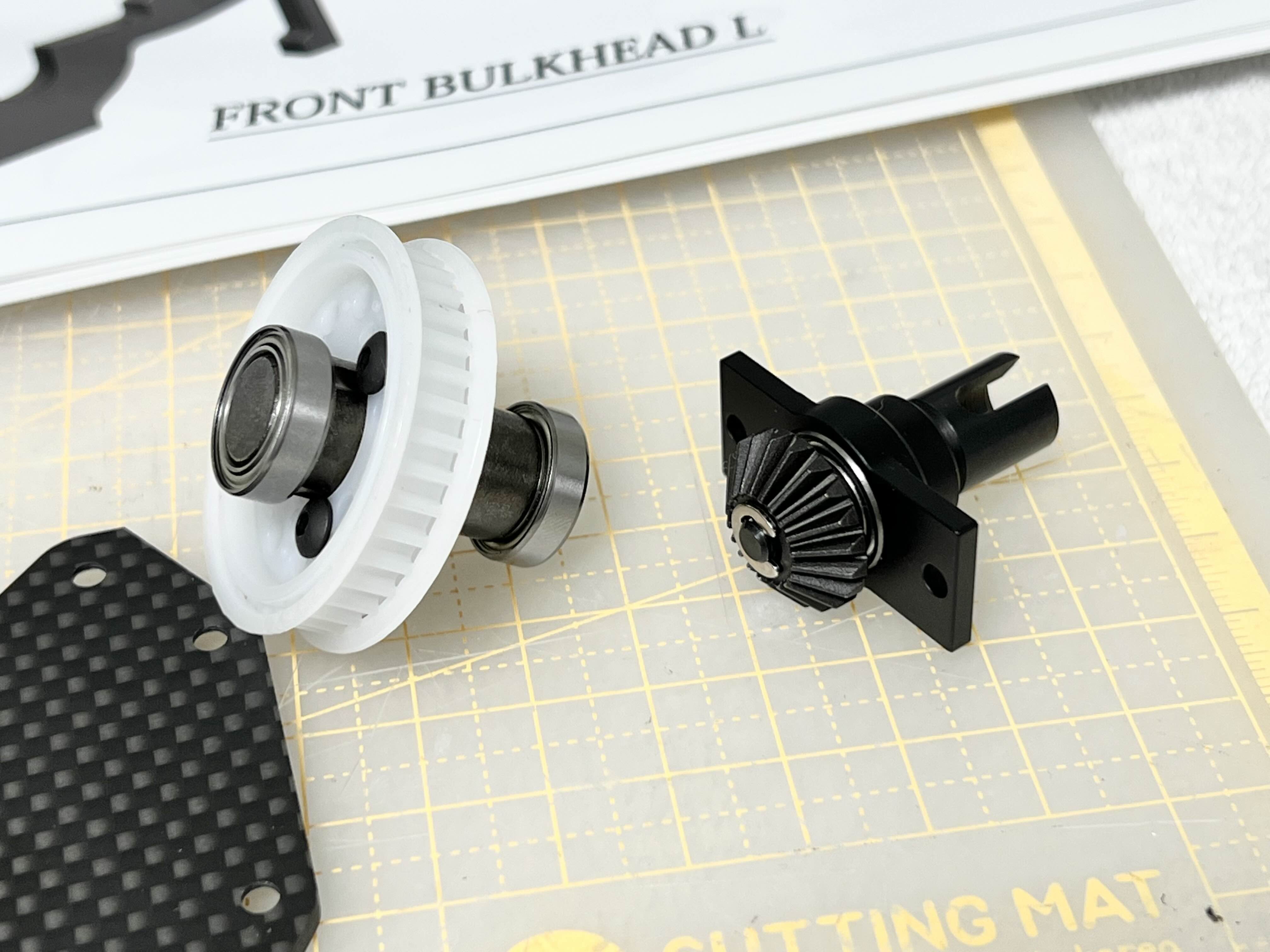

완성된 풀리 기어(원웨이 기어)와  20T 베벨기어


- Bag E

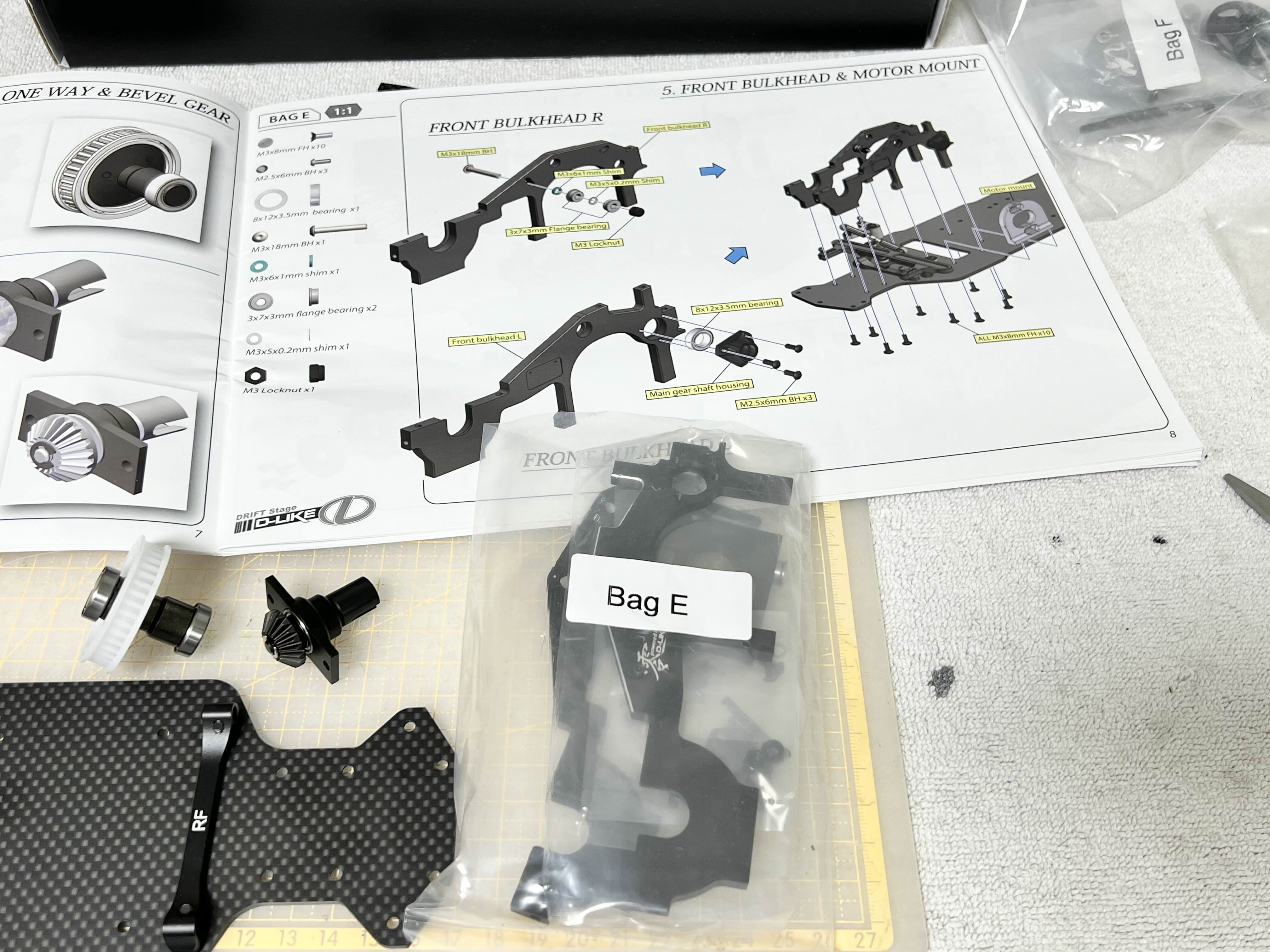

프론트쪽 벌크헤드와 모터 마운트 부분입니다.

자그마한 베어링과 심이 구석구석 자리를 차지합니다

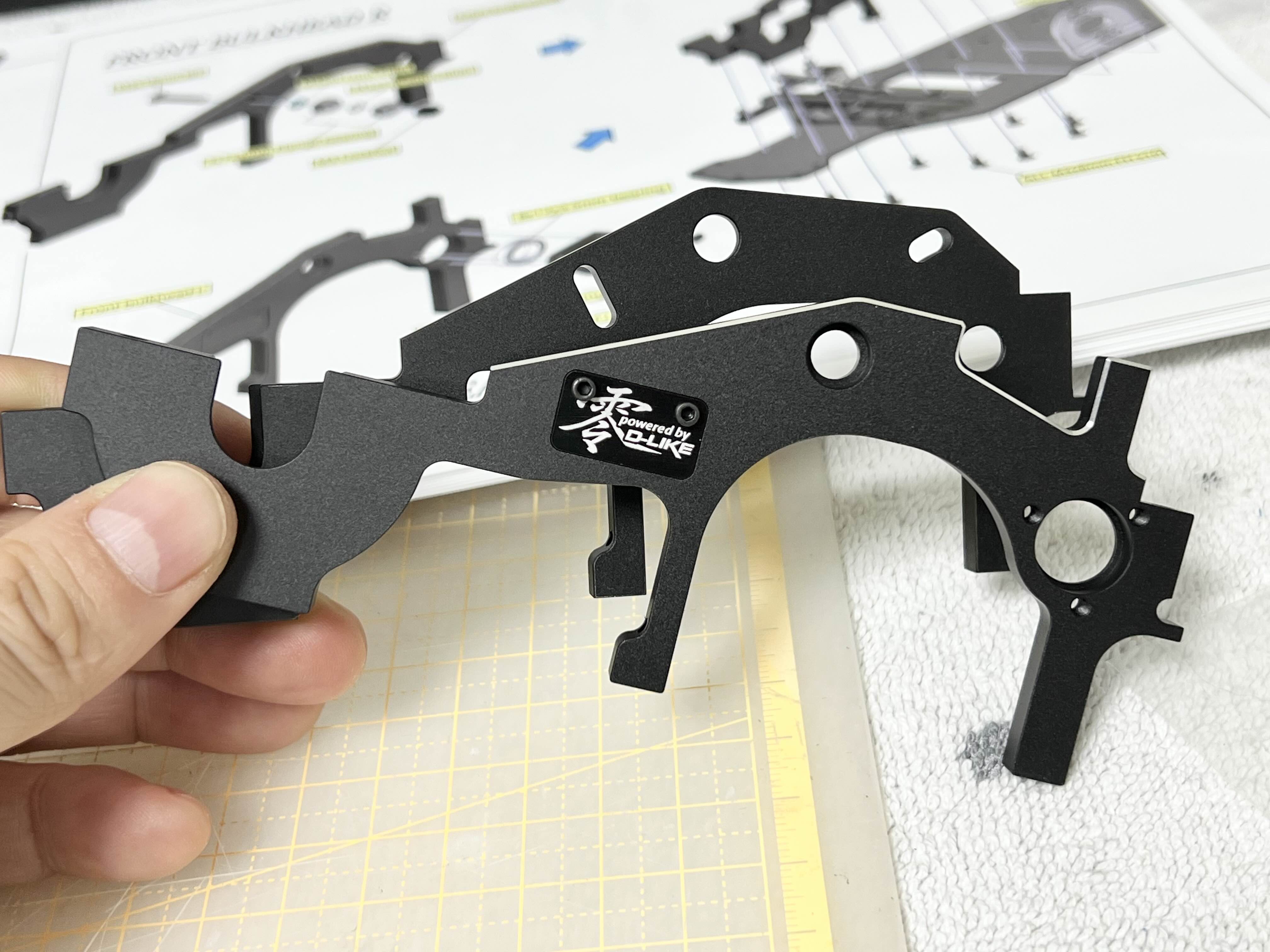

디라이크 로고가 새겨진 독특한 모양의 벌크헤드 모터 마운트

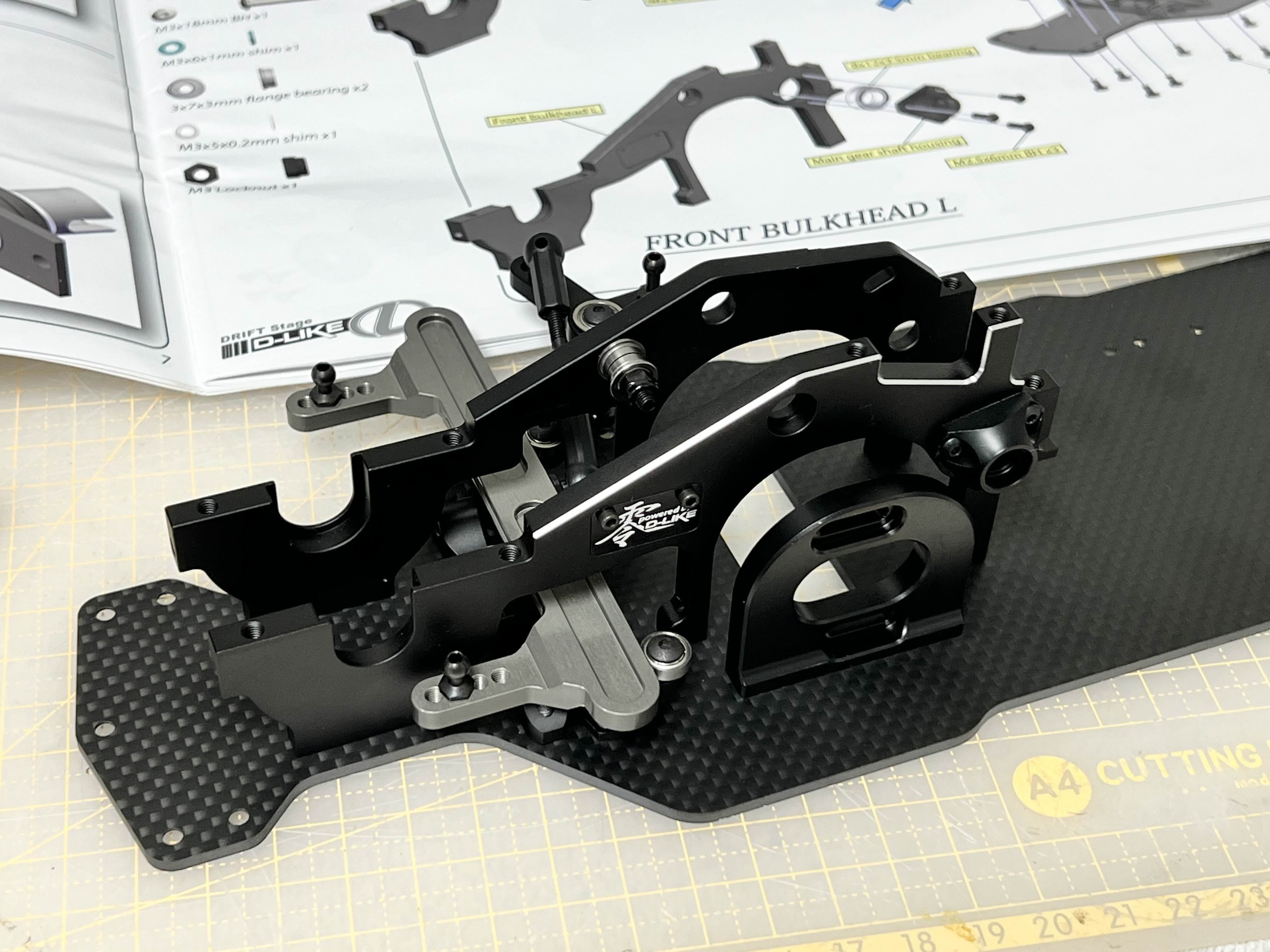

메인샷시에 장착시킨 모습

디라이크 로고 우측 아치형태로 비어있는 자리가 모터가 장착하게 될 곳입니다.


 - Bag F

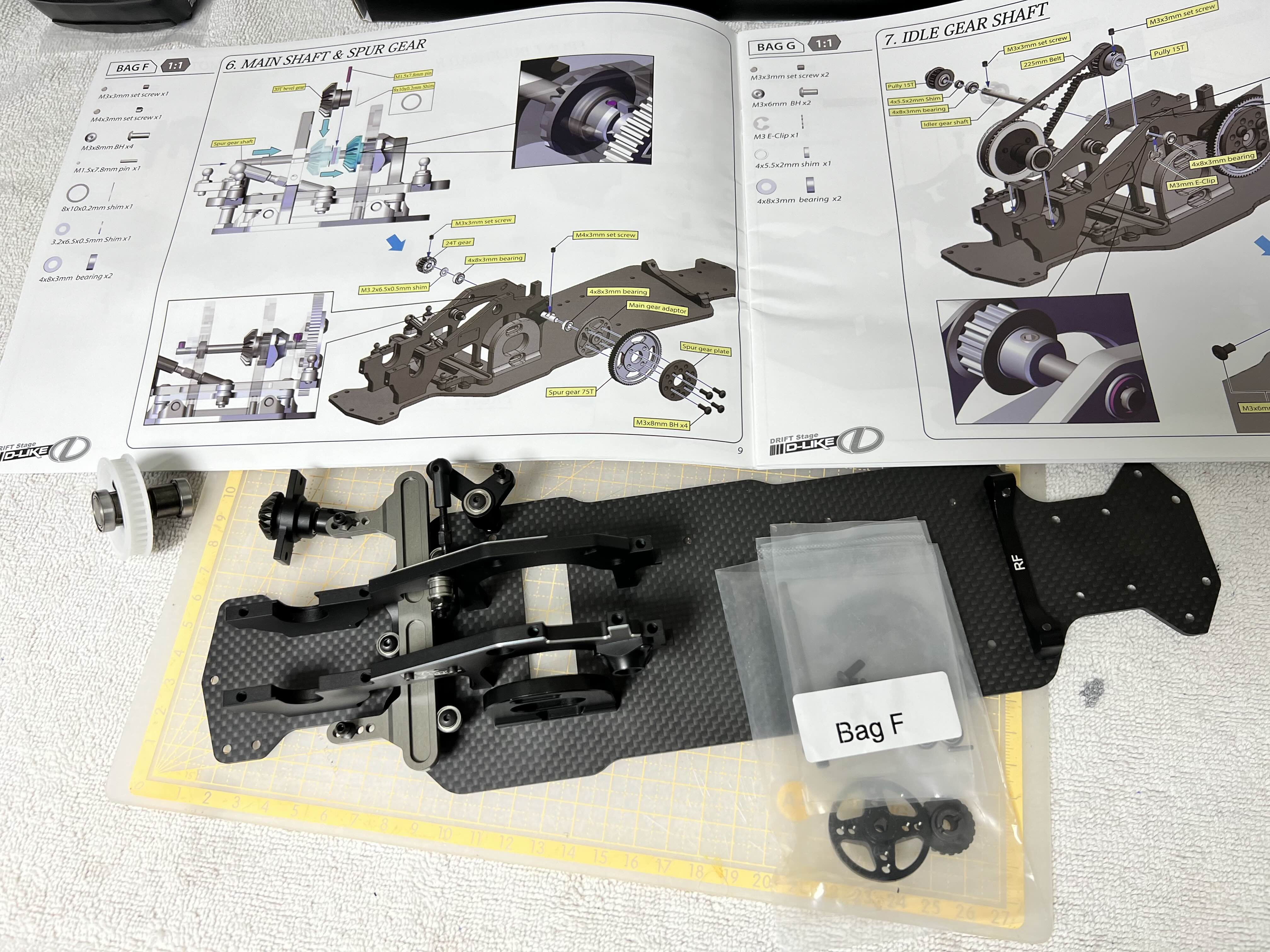

메인 샤프트 와 스퍼기어를 연결하는 단계입니다.

샤프트 기어와 크기별 베어링과 모두볼트, M3볼트, 오링심을 결합하여 메인샤프트 기어를 완성합니다.


순정 48P 75T 스퍼기어가 장착된 모습


-Bag G

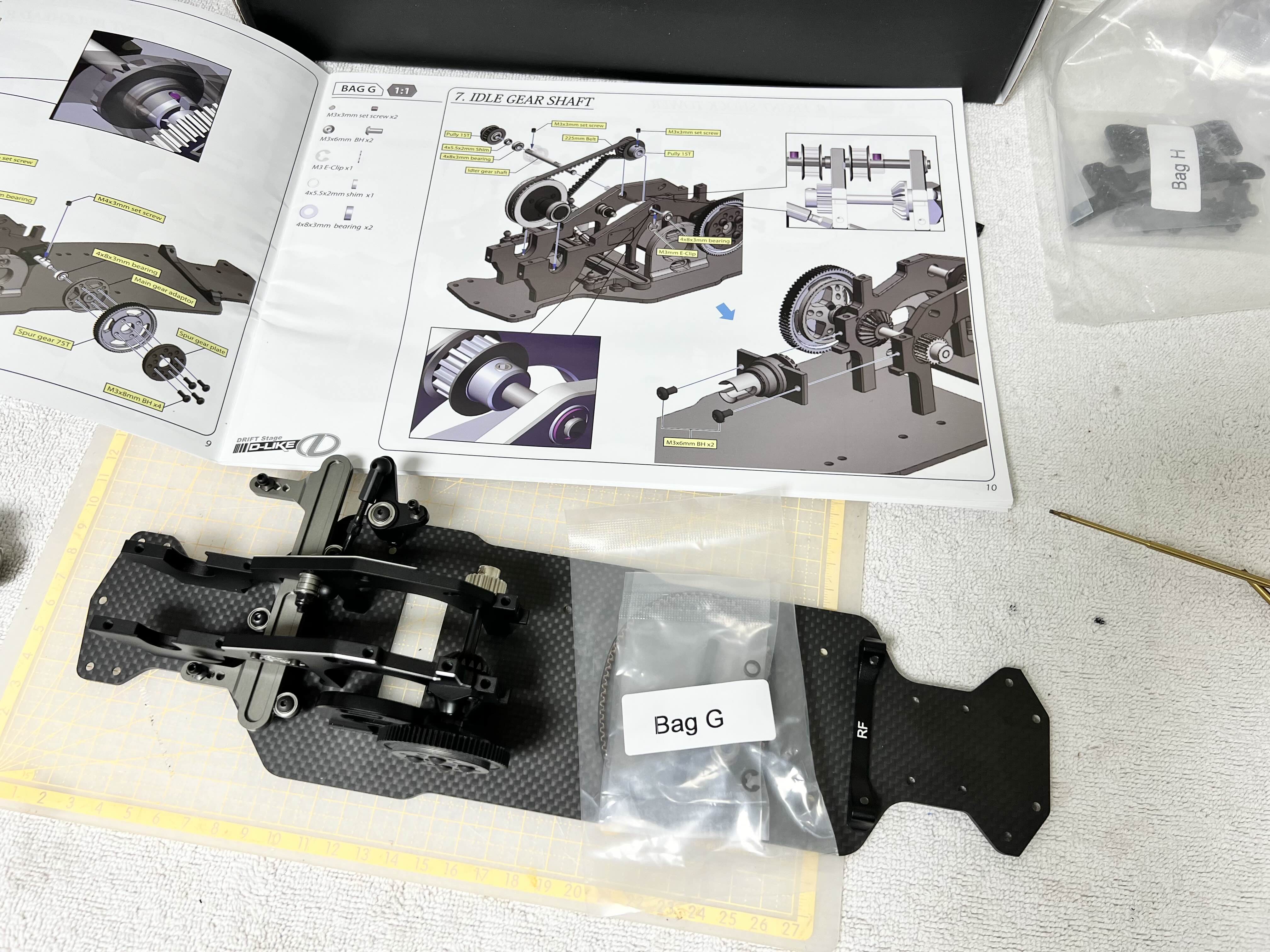

프론트 원웨이 기어(풀리 기어)와 기어샤프트를 장착합니다.


원웨이 기어(큰 풀리) 작은 15T 풀리기어를 벨트를 연결

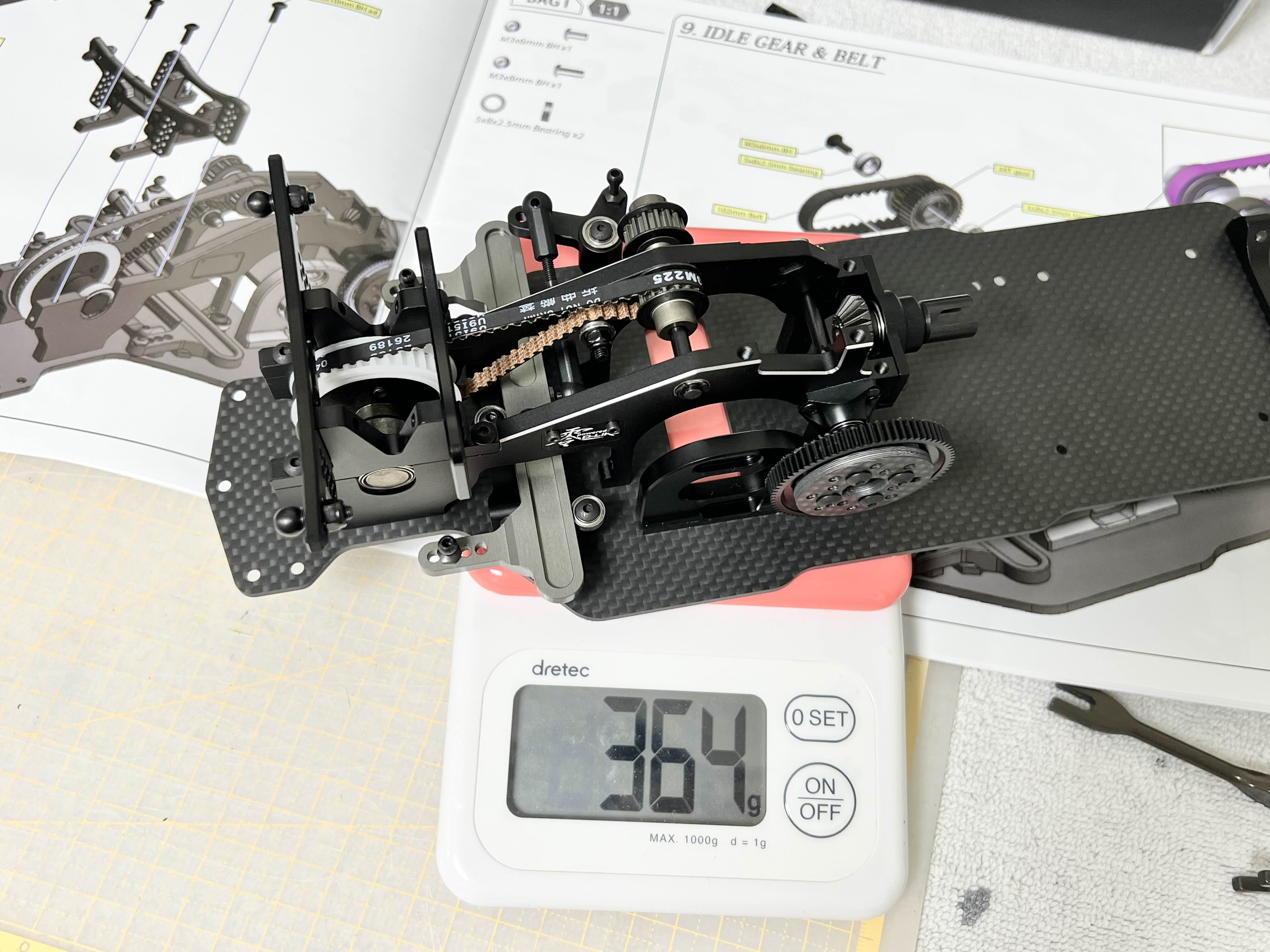

이쯤해서 무게를 제어보니
364g이 나오네요.

100% 순정일 경우 하브의 전체 총 무게가 궁금해집니다. (마무리 단계에서 측정해 보기로)


- Bag I

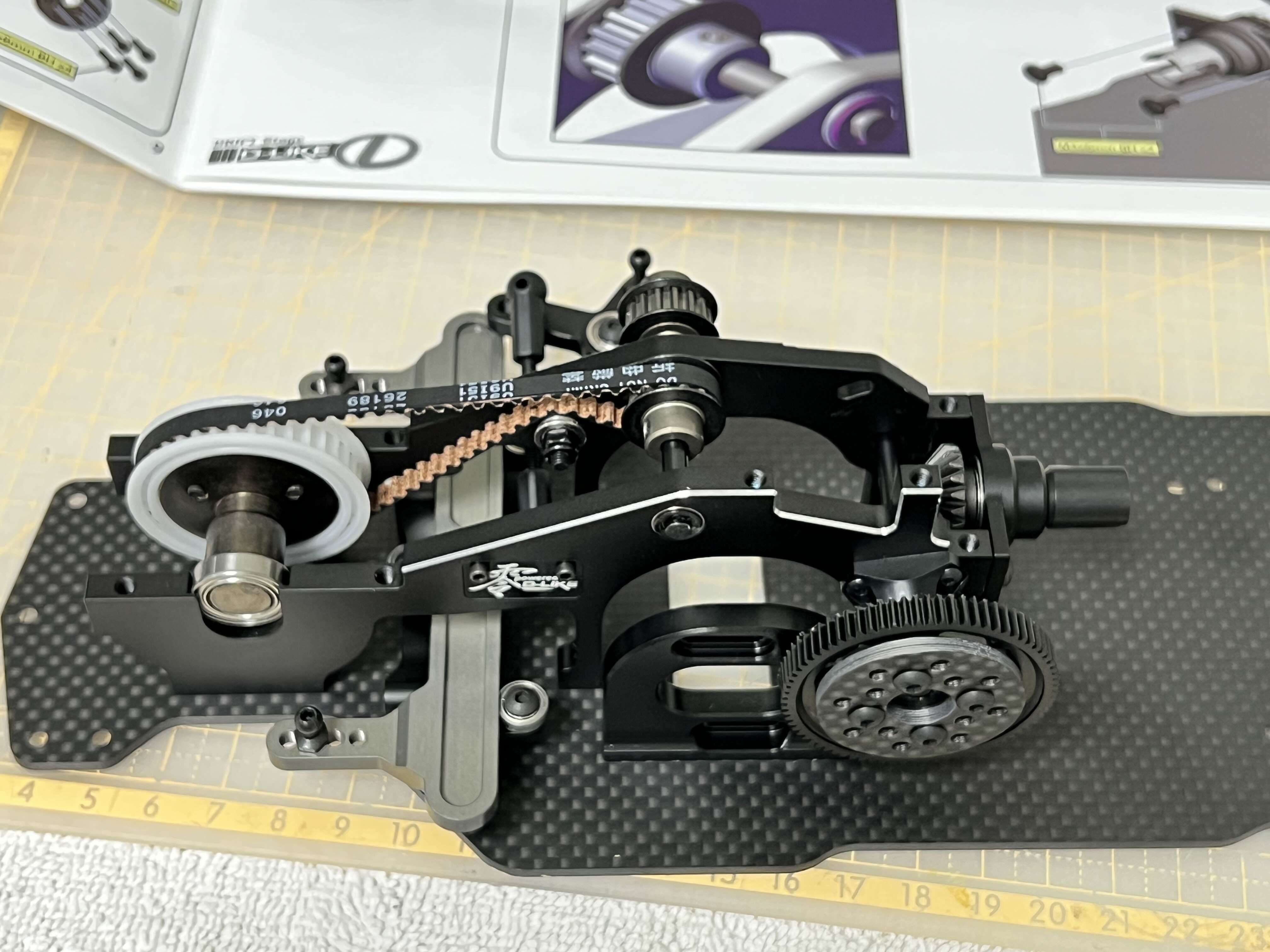

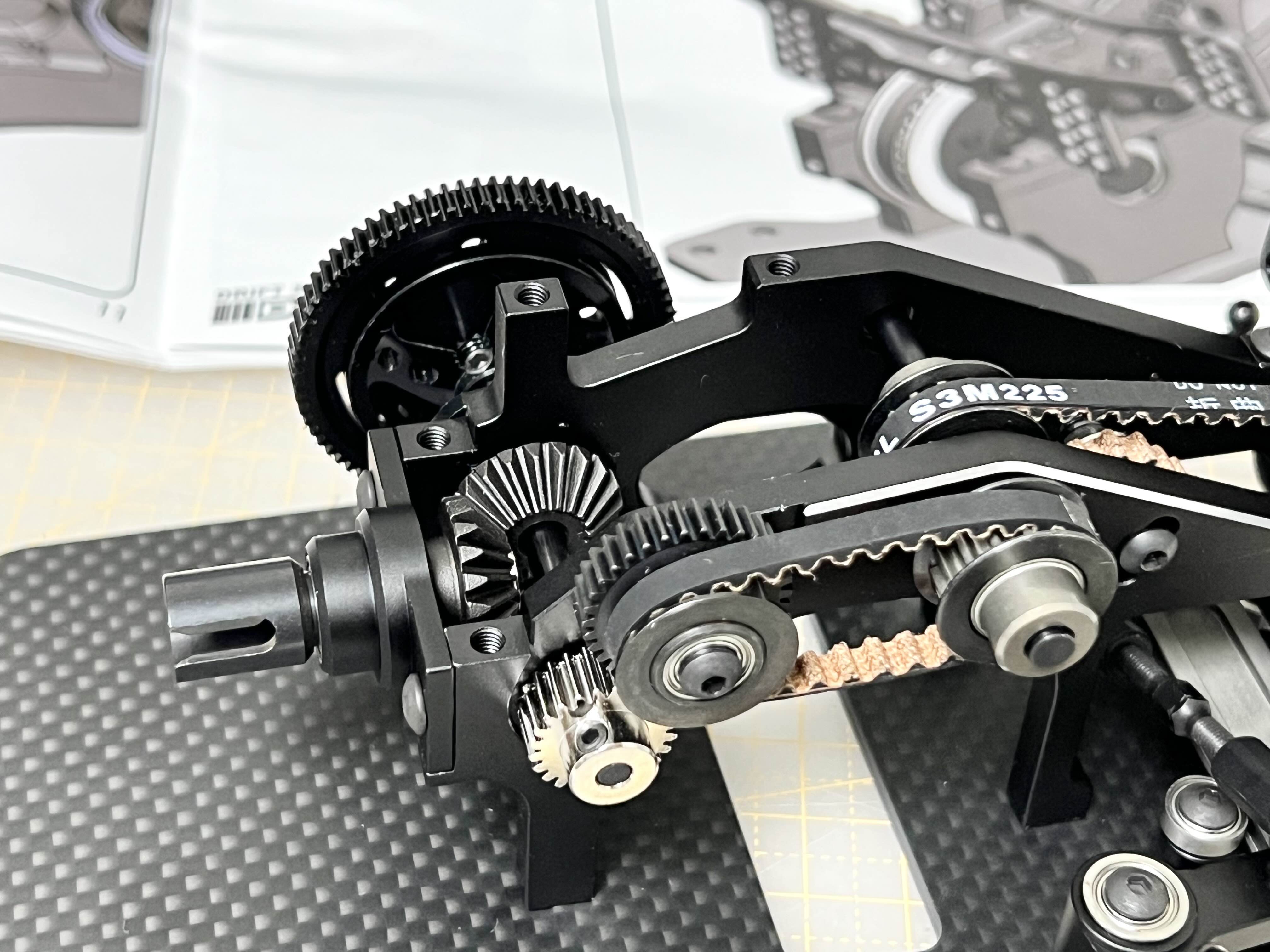

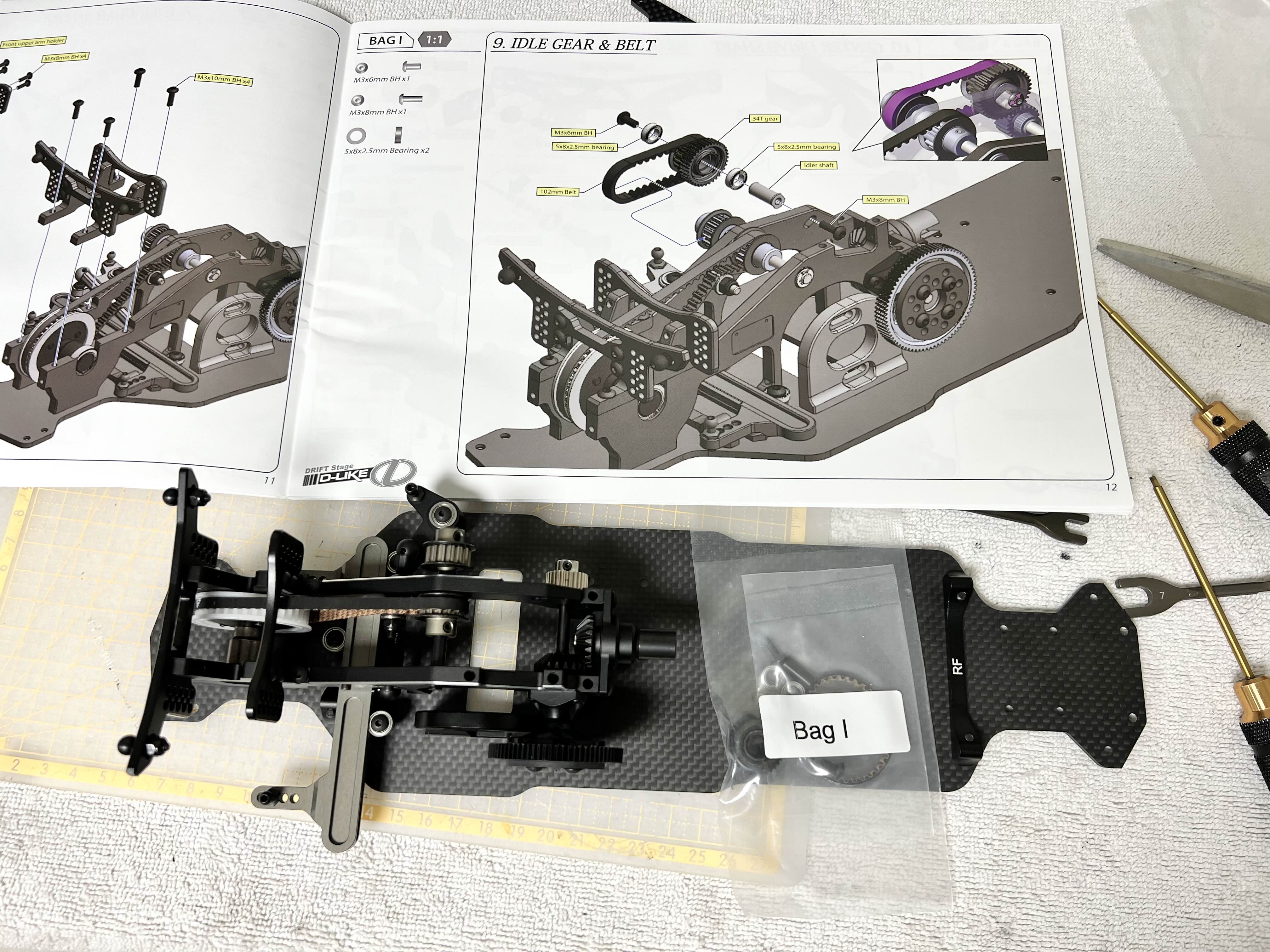

아이들(Idle) 기어와 벨트 연결


34T 기어와 15T 풀리와 벨트로 연결 해주는데 요게 쉽지 않네요

요리조리 밀고 당기고 해서 어쨌든 연결 성공!


- Bag J

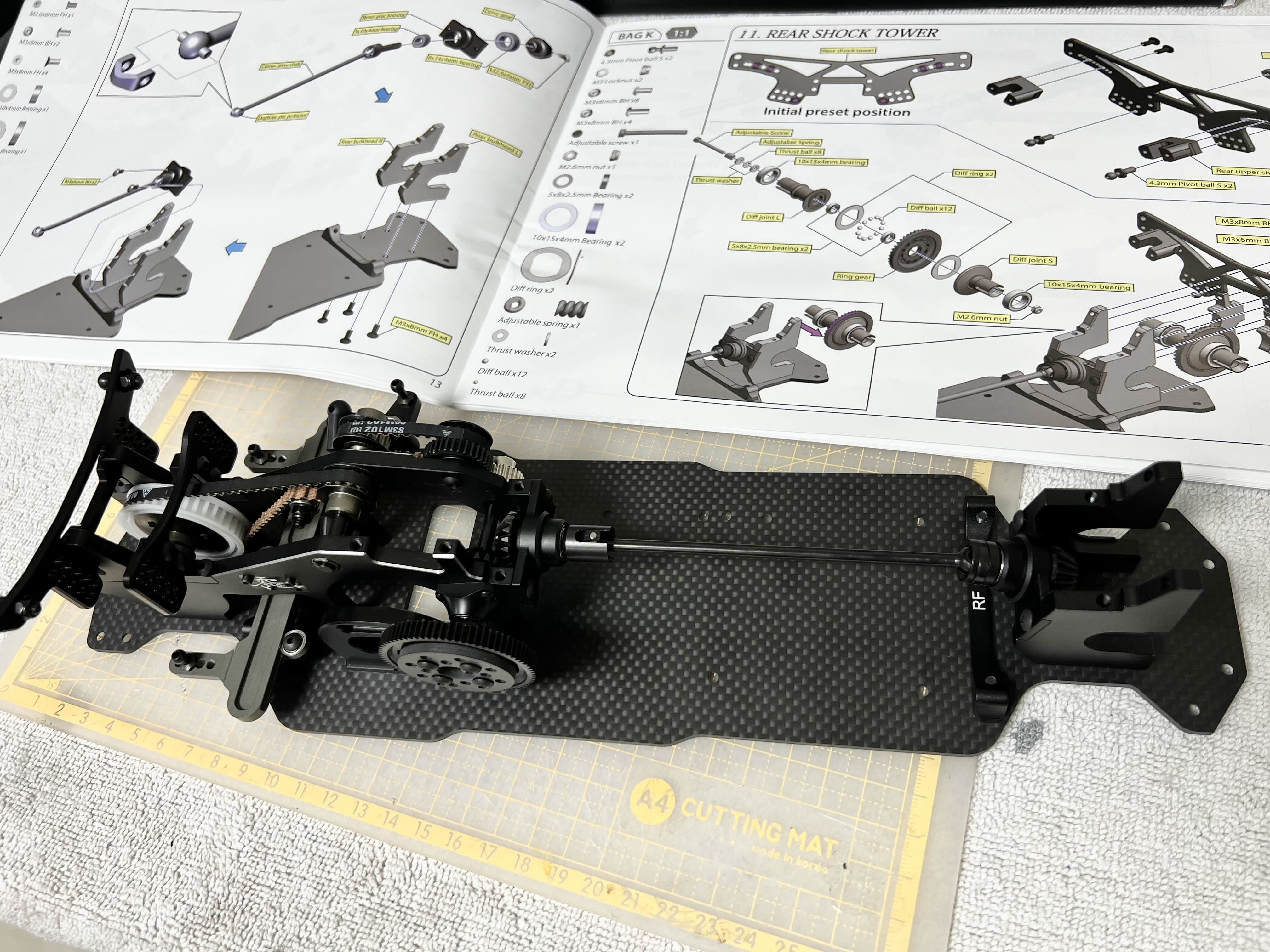

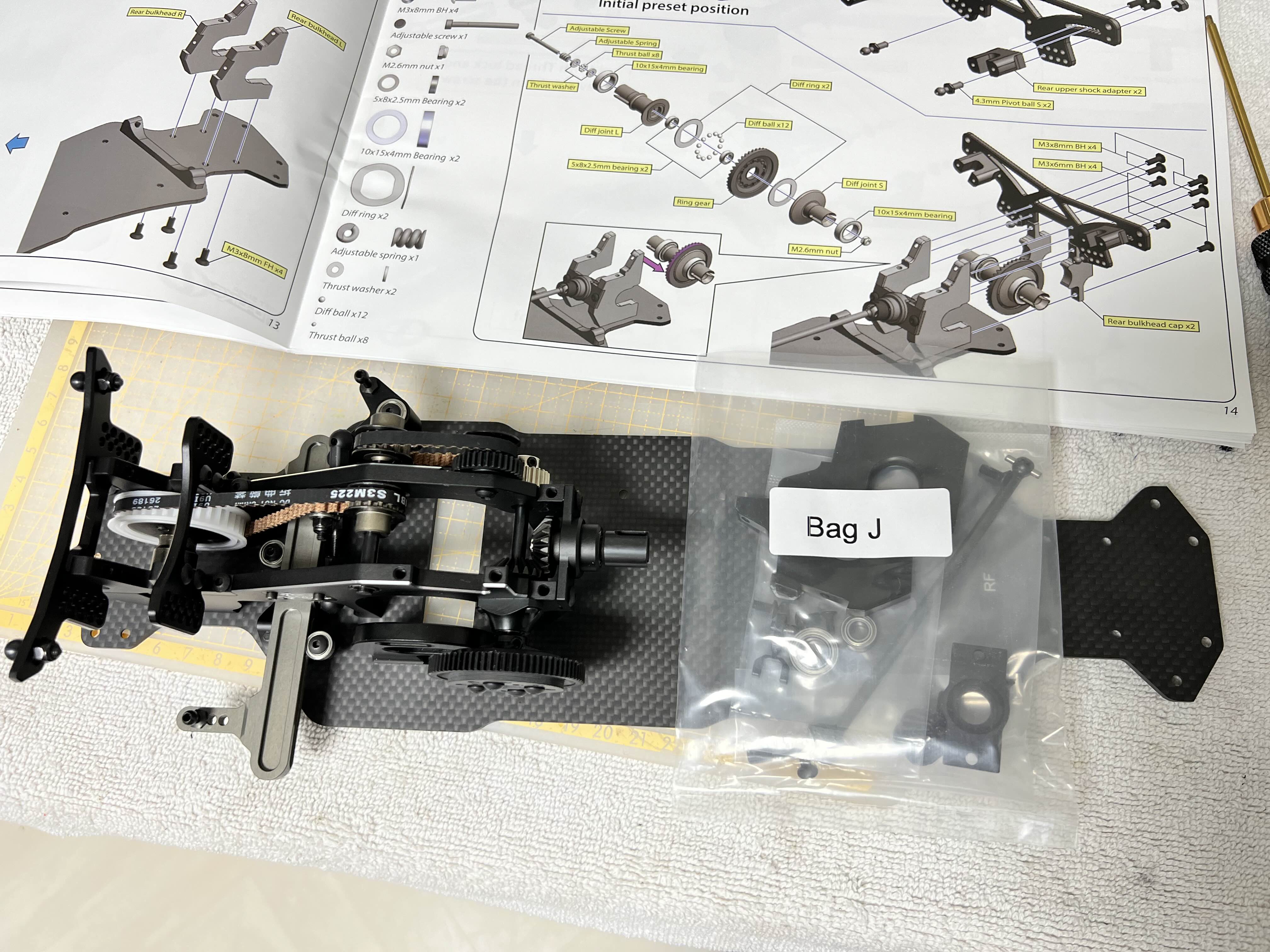

드라이브샤프트 차례입니다


프론트에 위치한 모터의 동력을 차량 뒤쪽 Rear로 전달해주는 중요한 역할의 드라이브 샤프트


---

※ 디라이크 RE-R 하이브리드는 4륜구동과 2륜(후륜)을 유저가 원하는데로 선택 하여 간편한 셋팅을 통해 즐길 수 있는 멋진 킷입니다.

최근 추세는 4륜보다는 후륜(RWD)로 많이 사용하고 유저수도 거의 대부분의 드리프트 유저가 후륜으로 차량을 굴린다고 보면 될것 같네요.
이 차량이 완성되면 역시나 후륜으로 굴릴 예정입니다.

---

다음글에 이어서 계속 조립을 진행해 보겠습니다.
감사합니다.


 - 끗 -





이어서 조립2편은 여기로 → https://kernzeroid.tistory.com/55
