[드리프트 RC카] D-like RE-R Hybrid 조립 - 3 (세번째)

[드리프트 RC카] 디라이크 RE-R 하이브리드 제로 (Dlike RE-R Hybrid Zero) 조립 - 3 (세번째)

조립1편은 여기서 → https://kernzeroid.tistory.com/54
조립2편은 여기서 → https://kernzeroid.tistory.com/55


계속해서 조립3번째 입니다.

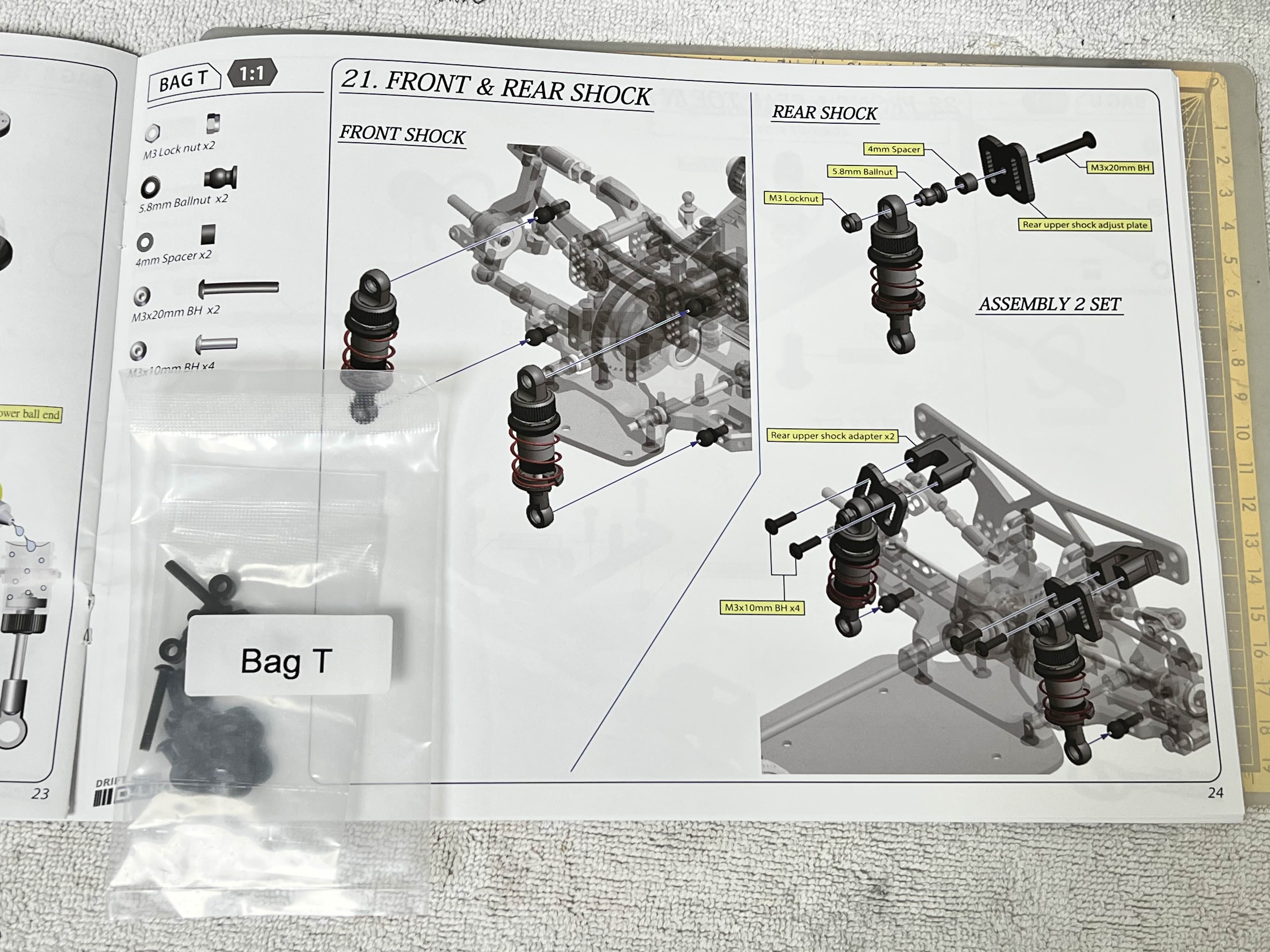

- Bag T

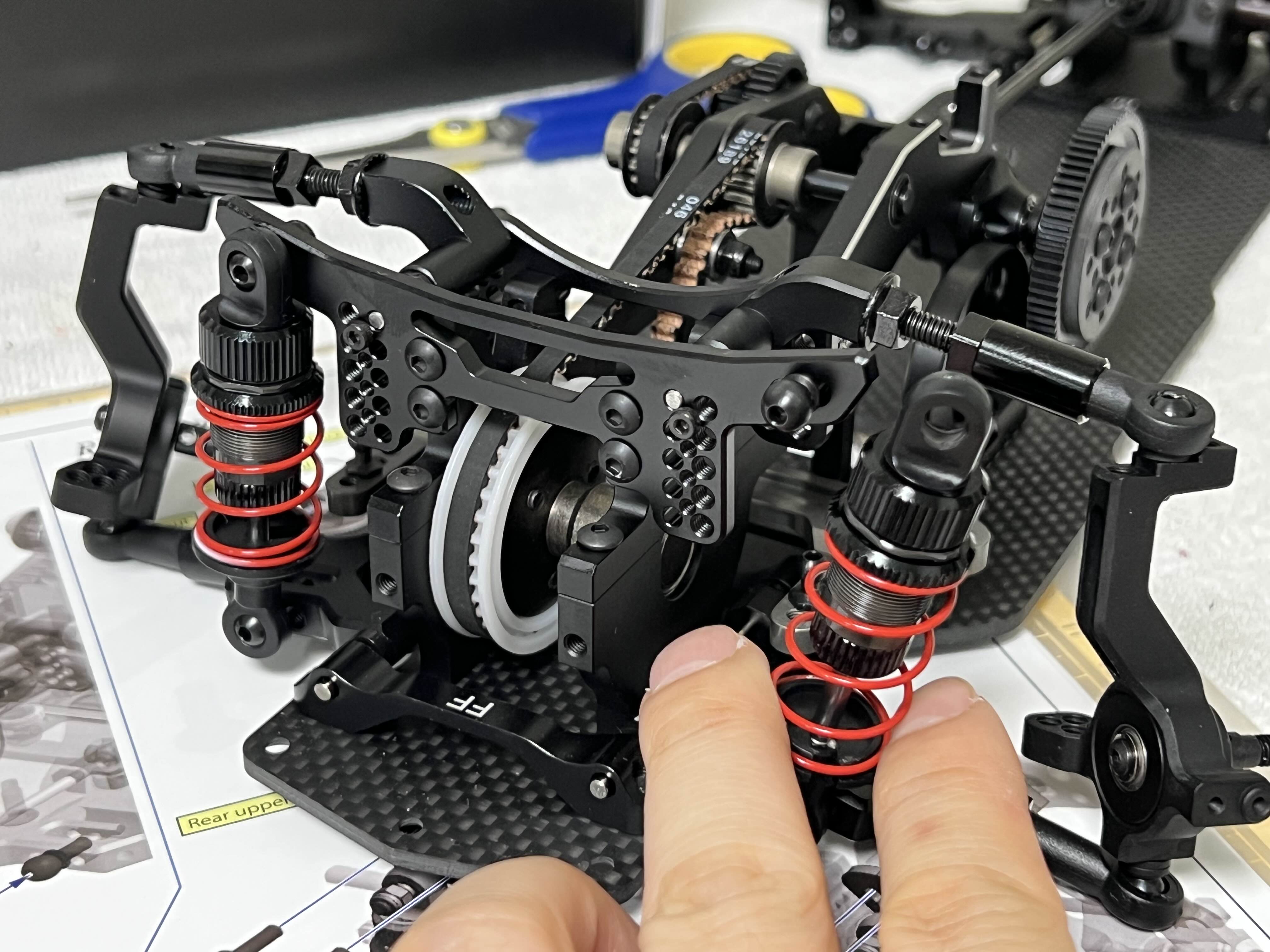

쇽을 연결하는 파츠를 이용해 프론트와 리어 타워에 쇽을 연결합니다.


볼엔드 부분을 맞추고 힘껏 밀어 넣으면 '딱~' 소리와 함께 쇽이 장착됩니다.

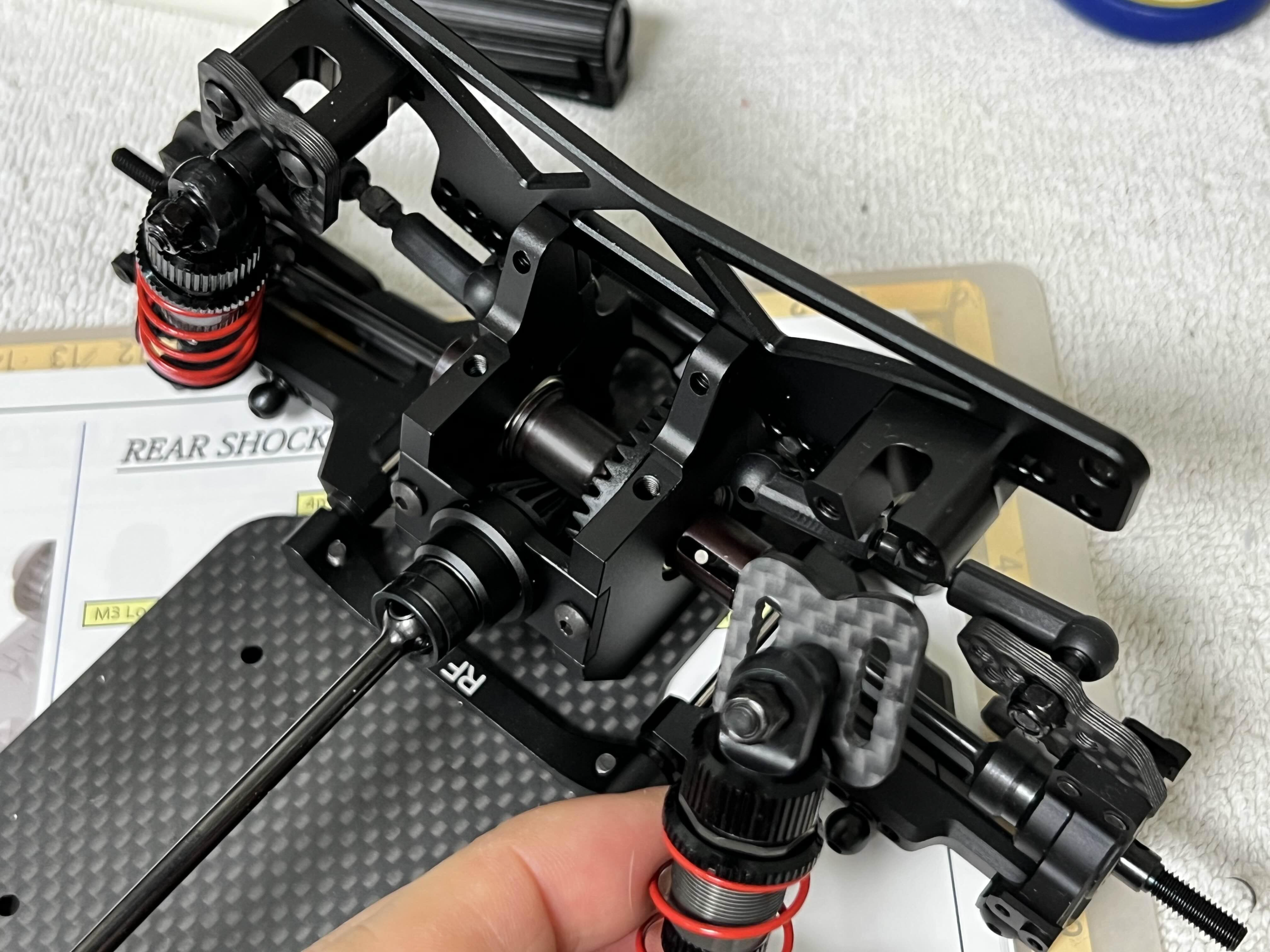

리어쇽은 추가 부품이 필요합니다.
샷시에 달기전 쇽에 먼저 달아주고


그대로 리어타워에 연결해줍니다.


4개의 쇽(댐퍼)가 모두 장착완료되었습니다.

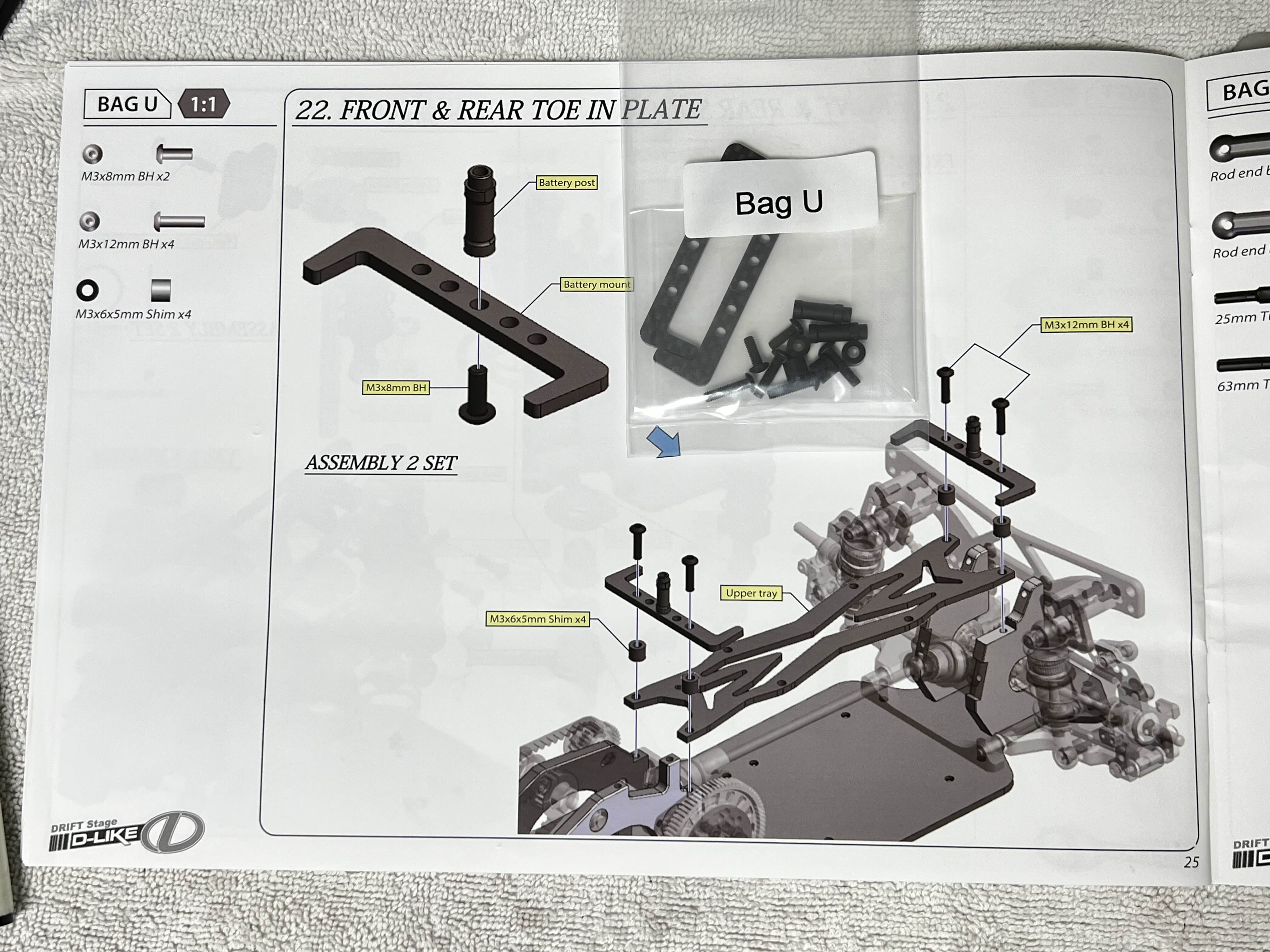

배터리가 장착되는 부분인 플레이트를 장착합니다.

이 셋팅은 롱티(long 길다란 크기의 LiPo 배터리)를 사용할때 크기이지만, 제가 가지고 있는 배터리는 모두 숏티(shorty, 짧은 배터리)이므로 추후 변경해줄 필요가 있겠네요


토 인 플레이트까지 모두 장착한 모습입니다.

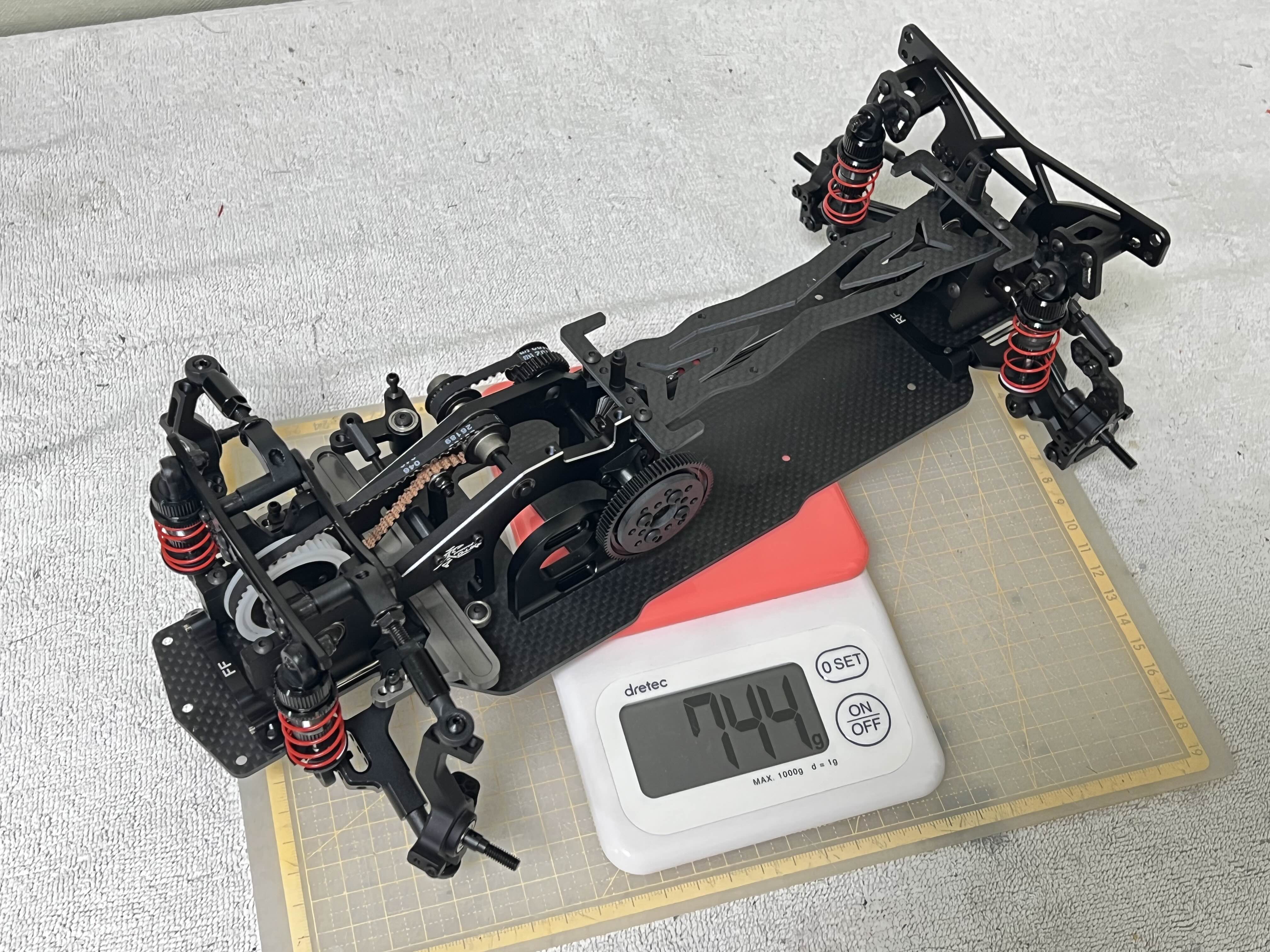

기자재(변속기/모터/서보/자이로)를 연결하기전 샷시만의 무게르르한번 재어보니 744g이군요
꽤 묵직합니다

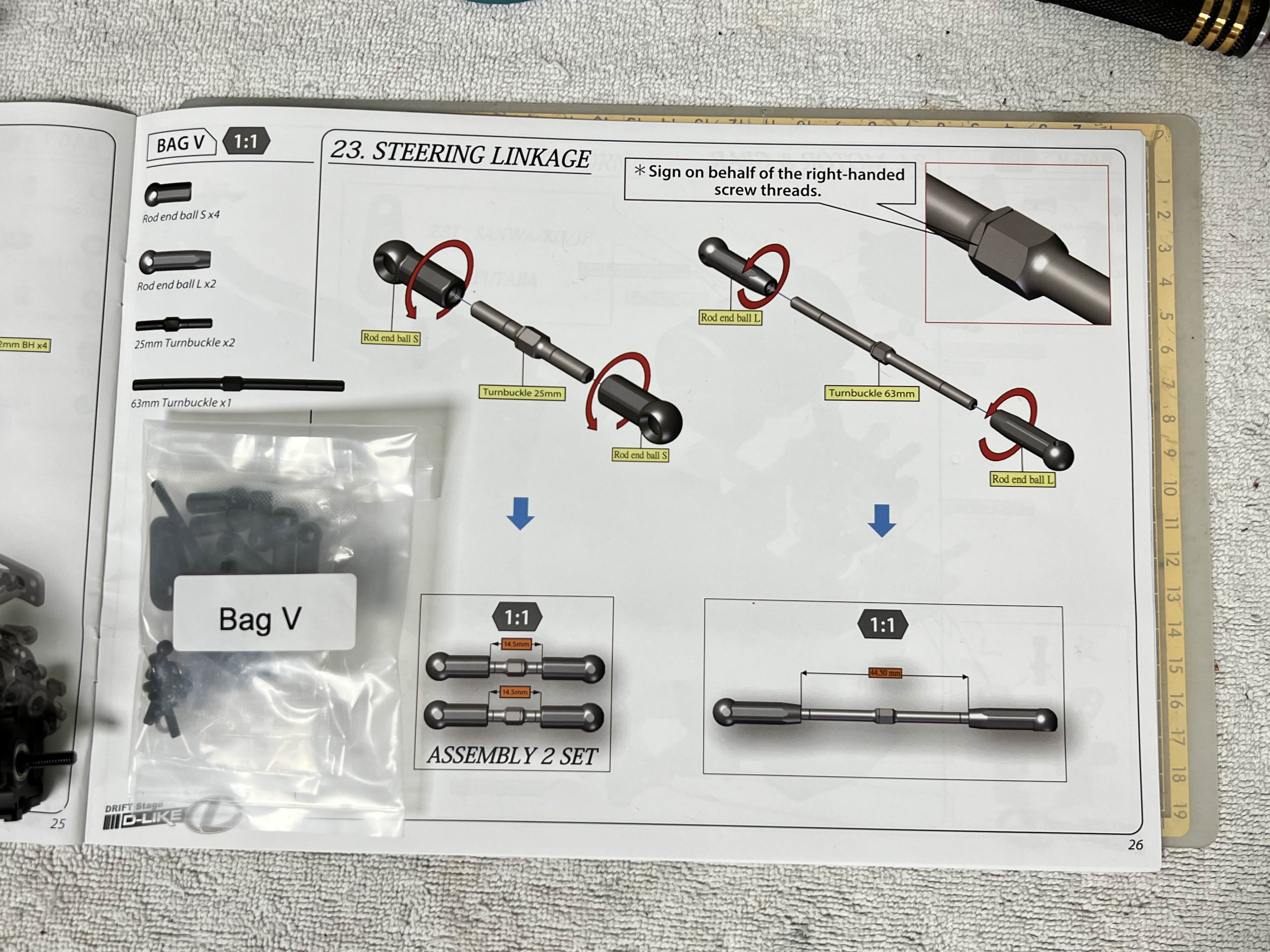

-Bag V
서보와 스티어링 바를 연결해줄 부품을 조립합니다.

턴버클이 63mm로 상당히 깁니다. 우선은 권고하는 크기로 맞춰주고, 서보를 연결할 때 세부적인 수정이 필요할것 같네요

그다음 단계는 샷시에 모터를 장착하는 단계입니다.

그전에 모터와 필수로 연결되어 있어야 할 바로 변속기가 있어야겠죠.
이 모터와 변속기는 무조건 납땜으로 연결되어야 하므로 납땜을 진행합니다.

또 변속기에 배터리로부터 전원을 인가해 줘야 하니 배터리 연결 커넥터도 필요합니다.

요렇게 생긴 커넥터가 필요한 상황

Yeah Racing 에서 판매하는 ㄱ자형 배터리 커넥터

이 ㄱ자 커넥터는 숏티 배터리 사용에 적합합니다.



https://naver.me/xFLYH3ax

WPT-0121 예레이싱 YEAH RACING ANGLE TYPE 4MM & 5MM CONNECTOR PLUG : 알씨마트



국내주문으로 빠르게 배송받았습니다.

가지고 있던 남땜기와 납, 페이스트를 꺼냅니다.

후딱 주문해 받습니다.

모터에 연결되어 져야 할 소켓과 변속기에서 나오는 ABC 연결선을 이어주는 또다른 커넥터가 또 필요합니다

이 3.5mm 골드 컨넥터는 두개가 하나의 셋트인데, 둘중 male녀석만 필요합니다. female은 모터에 이미 달려있는 곳에 끼워서 쓰면 됩니다.


준비가 다 되었으니 본격적으로 납땜을 진행합니다.

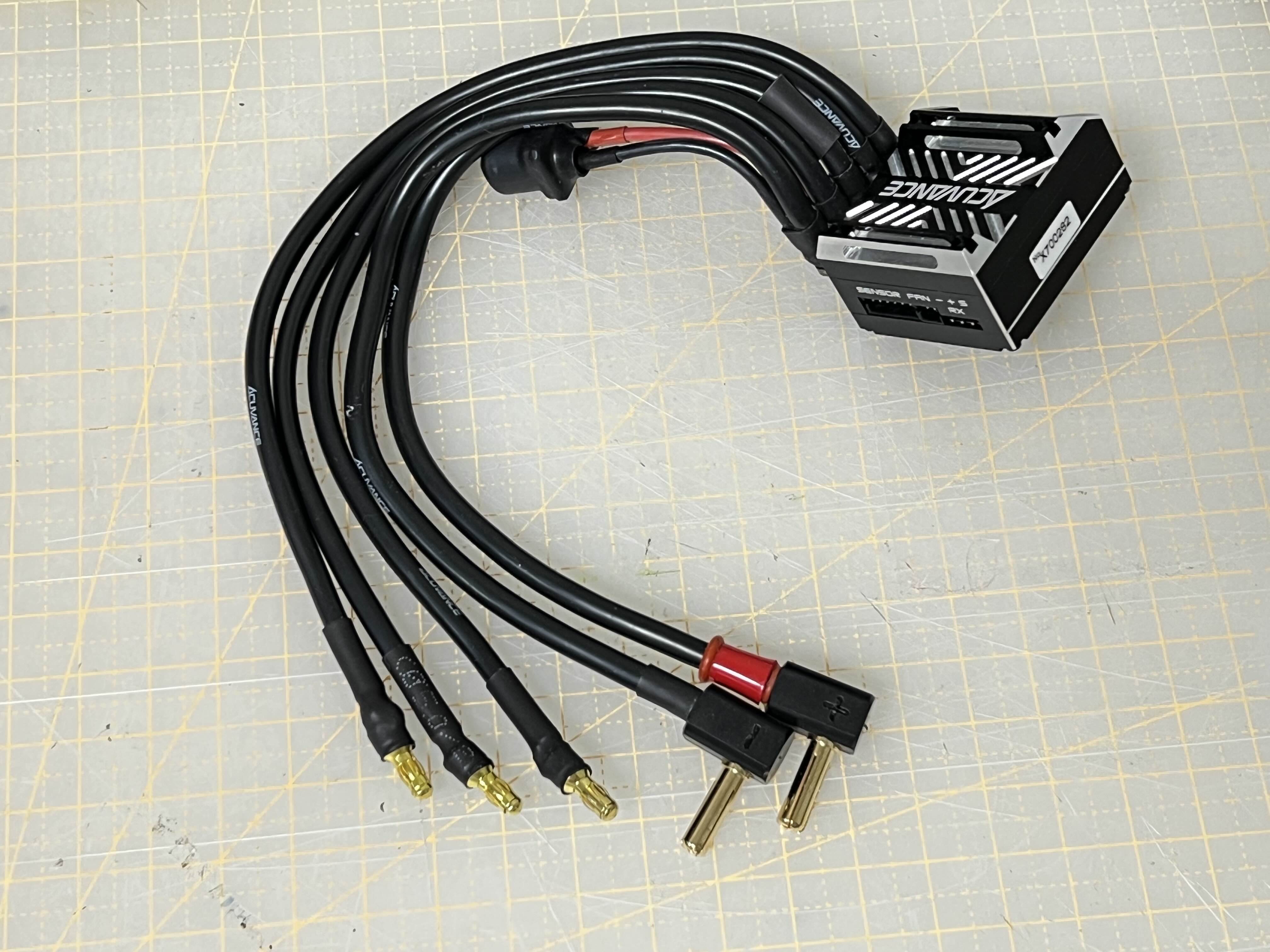

수축튜브도 이쁘게 달아 주니 깔끔하네요

ㄱ자형 커넥터에 동봉 되어 있는 빨간색과 검정색 고무링은 각 선에 끼워서 +,- 를 구분할 수 있게 해주는 아이템인데, 크기가 너무 작아 가지고 있던 빨간색 고무를 덧 씌워 줬습니다.

이 +선과 -선은 배터리에 꼭 맞게 연결해야지 안그러면 역접(+와 -를 반대로 연결)시 변속기가 즉각 사망하는 결과를 초래할 수 있으므로 항시 주의가 꼭 필요합니다.

실수를 하지 않게위해 빨간색(+)를 눈에 확 띄게 조치 완료!


이제 샷시에 기자재를 올릴 차례군요!

다음글에서는 기자재와 나머지를 조립해서 최종 완성시켜보겠습니다.


감사합니다.



- 끗 -



이어서 조립4편은 여기로 → https://kernzeroid.tistory.com/86
