[드리프트 RC카] D-like RE-R Hybrid 조립 - 4 (네번째)

[드리프트 RC카] 디라이크 RE-R 하이브리드 제로 (Dlike RE-R Hybrid Zero) 조립 - 4 (네번째)

조립1편은 여기서 → https://kernzeroid.tistory.com/54
조립2편은 여기서 → https://kernzeroid.tistory.com/55
조립3편은 여기서 → https://kernzeroid.tistory.com/85



계속해서 조립4번째 입니다.




기자재 중 모터+변속기 조합은 아큐반스(ACUVANCE) 제품으로 선택했습니다.



모터는 아큐반스 룩손(Luxon) 어자일(Agile) 10.5T

변속기는 아큐반스 자비스(Xarvis) 160A

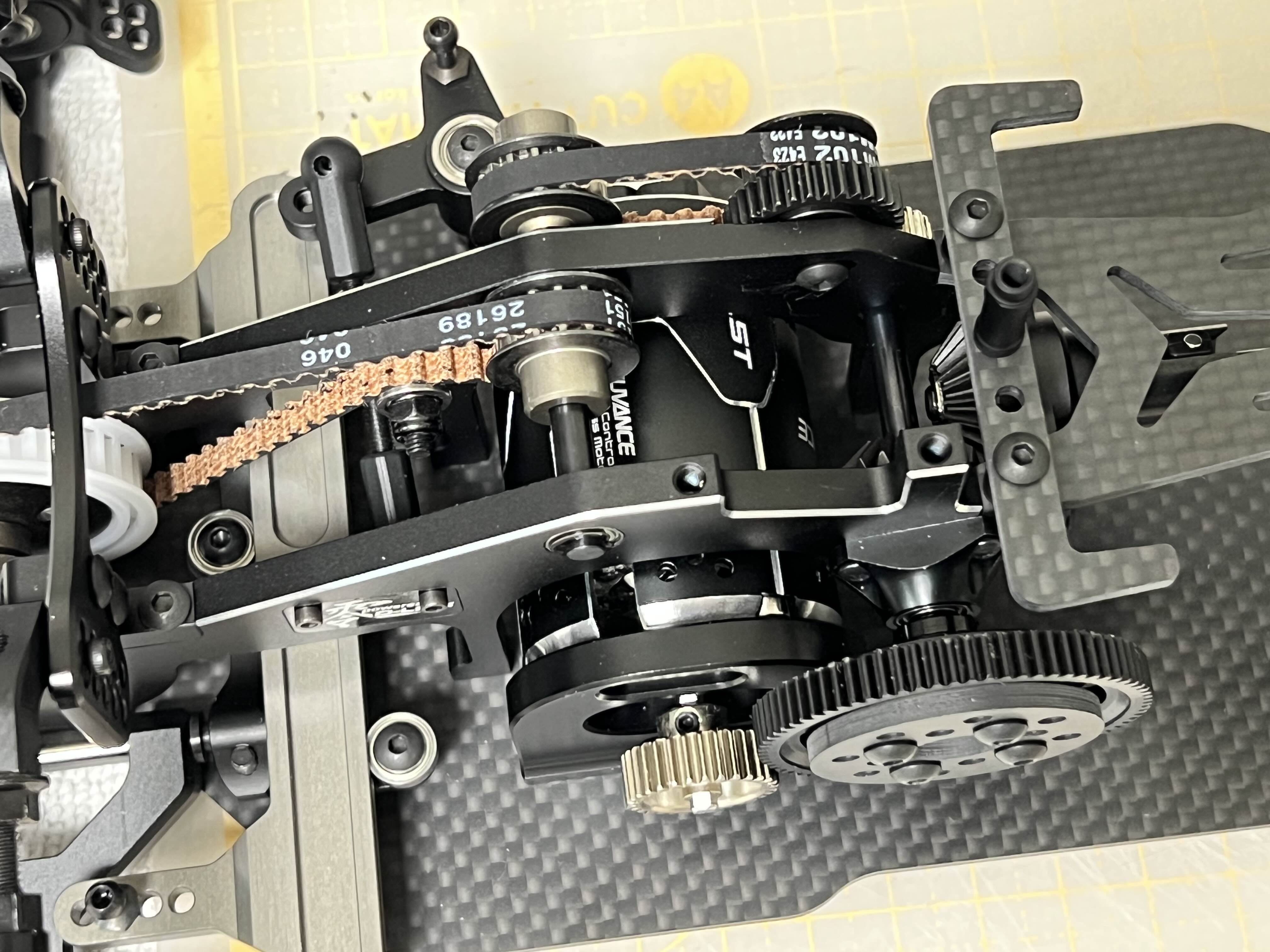

변속기와 모터의 납땜을 마친 후 피니언기어를 끼고모터가 들어갈 자리에 안착을 합니다.



피니언 기어는 30T 짜리 입니다. 이미 장착한 스퍼기어는 75T



기어비를 계산하면 2.5가 나옵니다. (하브 순정 기어비)

우측 스퍼기어와 맞물리도록 한 후 백래쉬에 맞춰 약간의 공간을 두고 고정!


다음은 서보차례입니다.

선택한 서보는 레이브디(ReveD)에서 출시한 RS-ST 서보로 선택.

서보마운트 지지대에 서보를 거치한 후 샷시에 조립해줍니다.


- Bag W

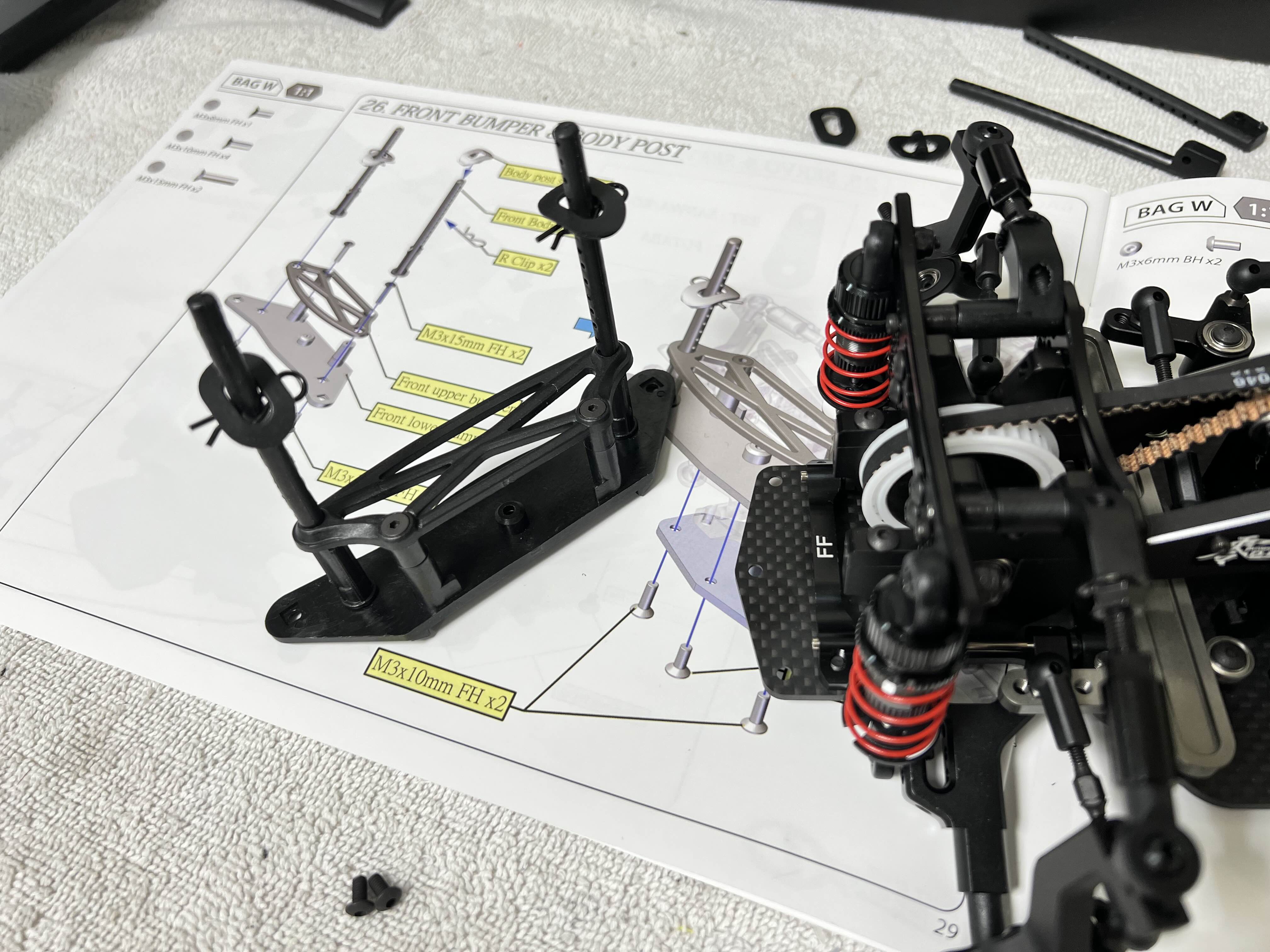

프론트 범퍼와 바디 포스트를 차례로 달아줍니다.

프론트 범퍼는 수지재질이라, 추후 카본 혹은 메탈재질로 변경을 해줘야겠습니다.


부품들을 조립해서 프론트 범퍼를 완성시킨 후 샷시 앞 구멍에 나사를 이용해서 체결합니다.


프론트 범퍼를 완성시킨 모습


 - Bag X
휠 어댑터, 즉 브래이크 디스크와 캘리퍼 차례 입니다.

이게 모형이긴 하나 꼭 필요한 이유가
휠과 연결되는 육각 Hex가 이 브레이크 디스크 일체형으로 나온거라 뺀 상태로 조립은 불가능하기 때문입니다.


브레이크 디스크에 2mm 핀을 연결한 후


4곳에 모두 장착 해줍니다.


- Bag Y

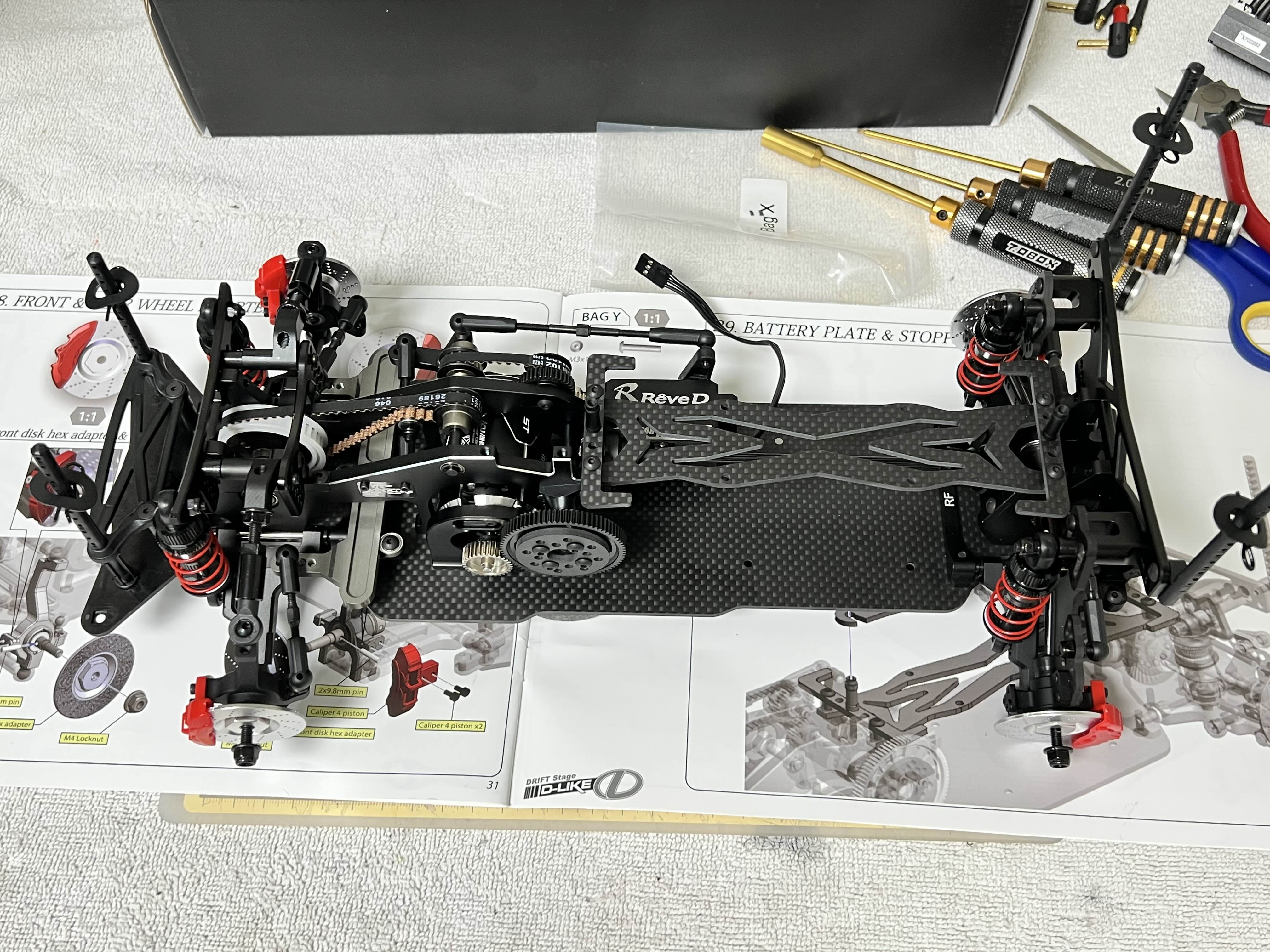

배터리를 거치 후 고정시킬수 있는 플레이트 입니다.



- Bag Z
Z는 이미 차량의 가장 기본이 되는 샷시이므로
이미 모든 조립을 완료했습니다!


완성샷!!

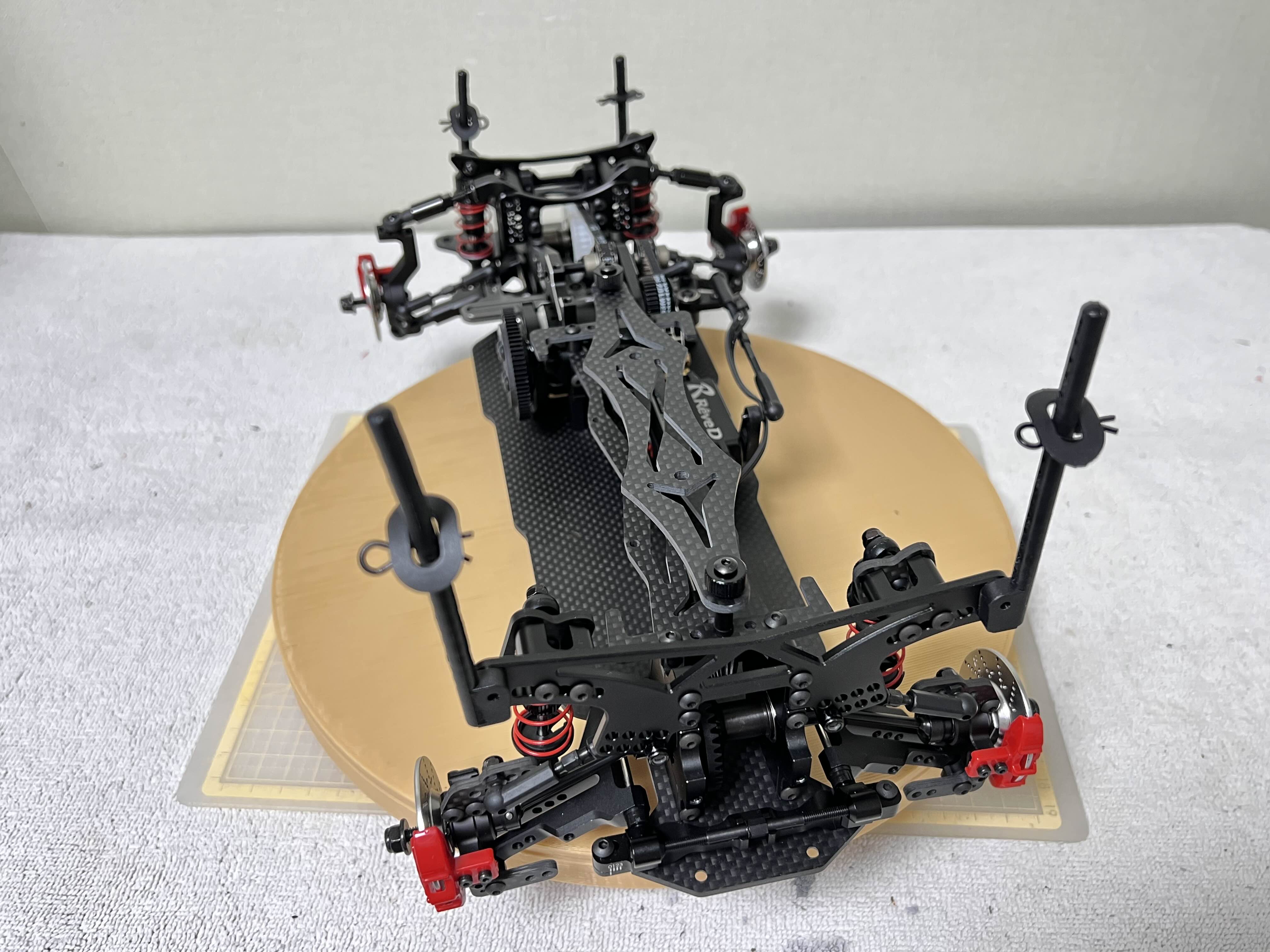

회전판에 올려서 360도 돌려가며 조립상태를 확인해봅니다.


좌측면


후면


우측면


정면


바닥

이로써 드디어 디라이크 RE-R 하이브리드 샷시 조립을 완성했습니다!!!

사실 맘잡고 조립하면 서너 시간이면 조립할 수 있는 조립이었겠지만
주어진 환경과 기록을 위한 사진촬영등등 나름 긴 조립시간이었던것 같습니다.

역시 조립을 해보니 그동안 굴리기만 하면서 몰랐던 부분도 알게되었고,
만약 고장이 나거나 오버홀(세부 분해 및 검사)을 하게 될때도 조립순서등을 떠올리며 차량의 정비를 할수 있게된것 같습니다.

그리고 조립의 재미와 차량이 어떻게 구성되는지, 어떤 부품과 어떤 상호작용이 이루어지는지 좀더 알수 있는 매우 흥미로운 시간들이었던것 같습니다.

그리고 또하나,

각 파츠들의 연결되는 마감 혹은 완성도가 너무나도 놀랄정도로 정교하고 틈새없이 딱딱 맞아떨어지는걸 매번 느끼면서
그들의 기술력을 인정하고 싶진 않지만 인정할 수 밖에 없었습니다.

우리나라에서도 이런 멋지고 좋은 킷을 만들어 출시하는 날이 오길 바라면서...




.
.
.




아직 변속기 및 자이로도 달고 휠+타이어도 장착하고
또 드리프트 차량이면 필수요소인 셋팅이 아직 남아있습니다.

다음글에서는 추가 기자재 및 셋팅에 대해 기록해보겠습니다.


긴글 읽어주셔서 감사합니다.



- 끗 -







이어서 조립5편(테스트주행) 은 여기로 → https://kernzeroid.tistory.com/140
