컨제입니다.

ZN6 바디에 달아준 리어 윙이 무언가 허전해 보입니다.
좀더 시선을 잡아줄 만한게 없을까?

음..

윙을 바꿀수는 없으니,
윙 플레이트를 바꾸어 보고싶어집니다.

Let's Get It~!

연필로 모양을 본땁니다.

그걸 휴대폰으로 촬영해서 PC로 가져옵니다.


정확한 라인을 따고 주변부는 필요없으니 커브를 조절해줍니다.


역시 퓨전360으로 파일을 불러와 스케치를 해줍니다.


이 과정은 기존 모양을 음각으로 파내기 위한 밑작업입니다.

새로이 만들 윙 플레이트는 어떤모양으로 할지 여러가지 고민을 해봅니다.


노트에 슥슥 그려 여러가지 모양을 고민해보다 요렇게 한번 진행해보려 합니다.

너무 과하지도 않게, 또 너무 심심하지 않게


역시 퓨전으로 가져옵니다.

기존 플레이트 모양을 음각으로 만든다음 그 부분을 새로 만든 플레이트 위로 포개어 쏙 들어가게 만들 생각이라 기존 플레이트 모양이 완전히 감싸는 형태여야 합니다.


위치는 선정되었으니, 새로운 모양의 플레이트를 그려야겠죠

스케치로 라인을 따줍니다.

다 되었으니 돌출!

기존모양은 음각으로 파내기해주고 완성!


오르카 슬라이서로 가져가 슬라이싱 해줍니다.

반대쪽도 있어야 하니 1개 복제해서 반전시켜주면 간단히 끝


다 되었으니 프린터로 출력을 진행해봅니다.

약 10여분 지나고 잘 출력되어 나왔습니다.


이제 윙에 달아봐야겠죠

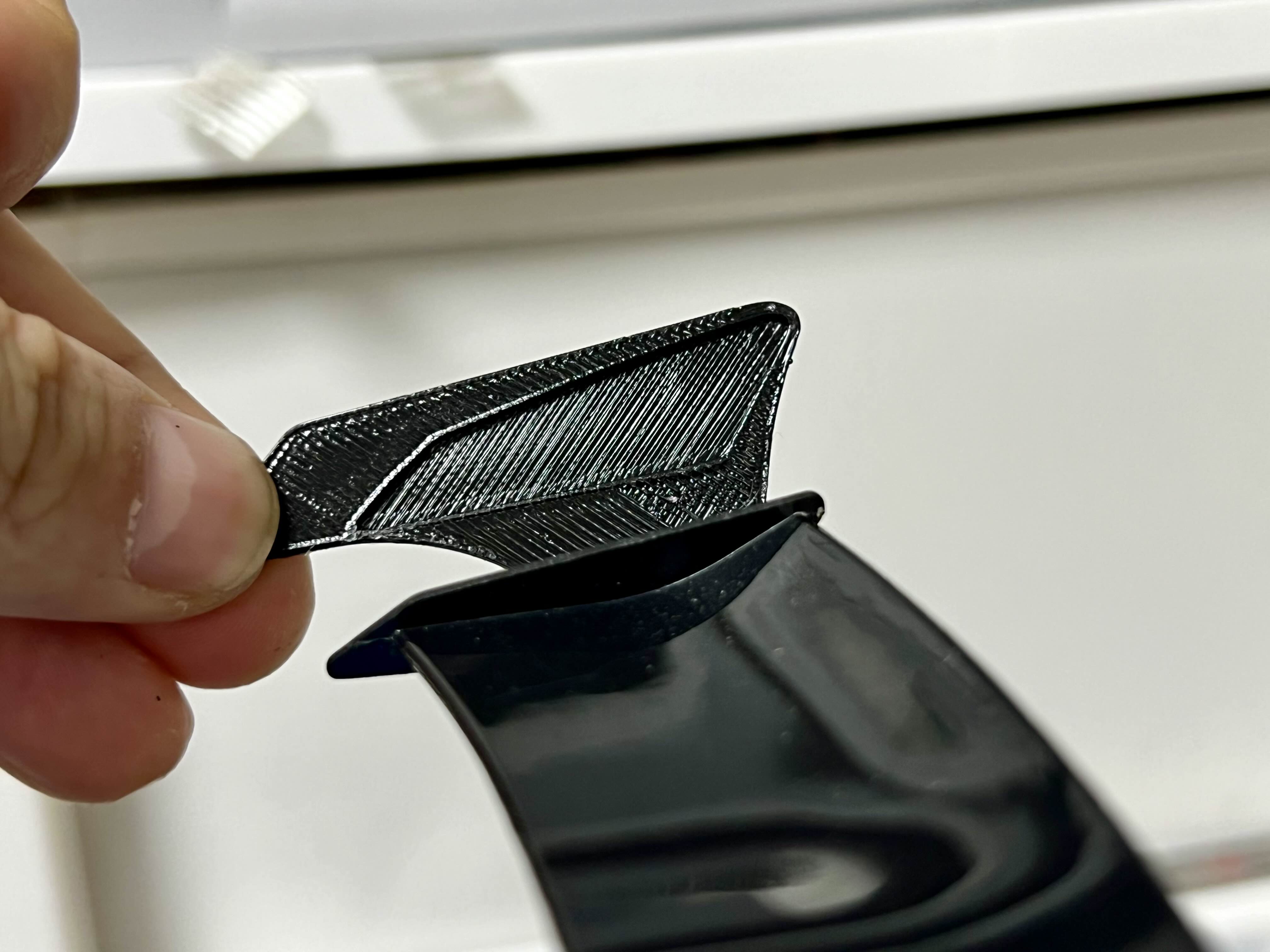

음각으로 파낸 플레이트 부분을 쏘옥 넣어줍니다.



딱맞게 들어가네요 굿!



비교를 한번 해보겠습니다.

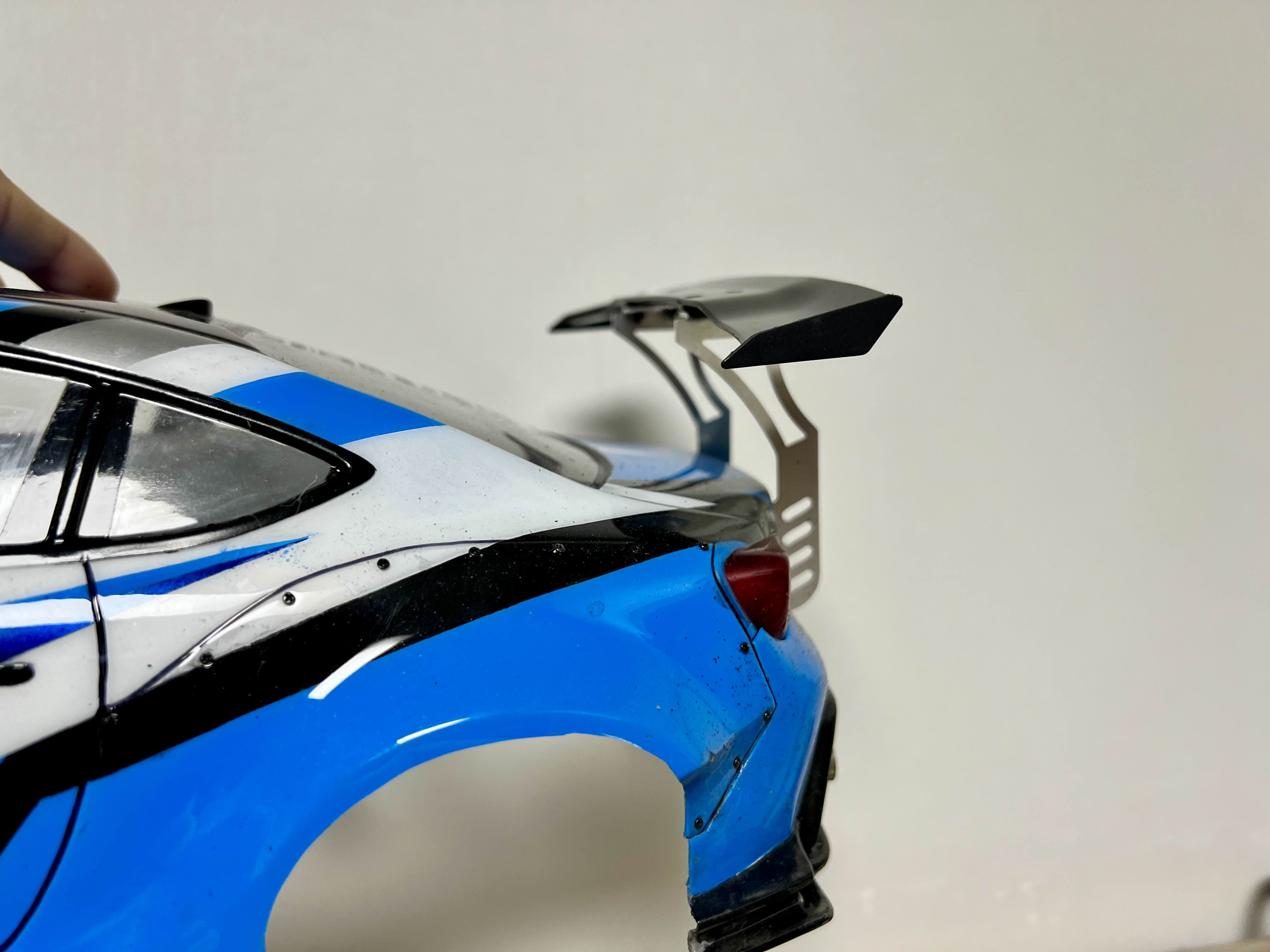

Before) 교체전



After) 교체후


 밋밋하고 심심하던 윙플레이트를 바꿔주니 더 멋져진것 같습니다.

주행에는 크게 영향은 없지만, 드리프트 바디로써 비주얼은 포기할 수 없어 제작해본 윙 플레이트였습니다.

음각으로 판 기존 모양의 도면은 확보해뒀으니

맘 바뀌면 겉모양만 다시 그려서 뽑아 바꿔주면 되겠습니다ㅎ

이상으로 윙플레이트 교체기를 마칩니다.

감사합니다.

 - 끗 -
