[사전준비] 3D프린터로 만드는 Drift RC - with Yet Another RC!

컨제입니다.

3D프린터를 활용한 트라이얼 RC카를 2대나 제작해본 경험을 바탕으로
제 주력 분야인 RC드리프트 카를 제작해보고 싶은 생각이 들었습니다.

국내에선 아무도 실행하지 않은듯해 보이는데(먼저 하신분이 계실지도..)
이유는 어느정도 알수 있을듯 합니다.

드리프트RC장르의 특징에 그 근거를 찾을 수 가 있을것 같은데
드립차는 셋팅이 반이상을 차지하는 장르로 차량의 셋팅상태에 따라 제대로 드리프트를 하며 차가 미끄러져 나가냐 그렇지 못하냐로 판별되므로 셋팅의 중요성의 무엇보다 중요하다고 봅니다.

제대로 설계되고 제단되고 조립되어진 기성품으로도 셋팅의 어려움으로 제대로 주행이 되지 않은 차들도 흔치않게 볼수가 있습니다.

이런 고난이도 셋팅의 차를 프린팅으로 출력해 제작해 제대로 굴린다는건 쉬운일은 아닐것입니다.

그럼에도 불구하고
쉽지는 않겠지만, 제작을 진행해보고자 합니다.

완성여부에 상관없이 잃는것도 있겠지만 그에 반에 또 얻는것도 분명히 있을거라고 생각하며

3D프린터를 활용한 드리프트RC카 제작을 진행해 보겠습니다.



---


제가 3D프린터로 출력해서 제작할 수 있는 드리프트 RC카를 수집한 글이 있습니다.
https://kernzeroid.tistory.com/89

여러 고민끝에 그중에서 제작을 진행할 킷을 선정하였습니다.

선정된 건 바로 Yet another RC!!!

선정이유는
첫째. 모델링 파일 무료!!
둘째. 필수로 들어가야할 재료의 확보가능성 및 저비용
셋째. 조립시 참고할 만한 조립가이드 문서

제가 직접 모든 모델링을 한 차량을 제작하면 좋겠지만 아직 그럴만한 실력은 아니기에,
지구 반대편 어딘가에 살고 있을 제작해서 무료로 공유해준 친구에게 감사의 인사를 먼저 올립니다.

모델링 공유 사이트인 싱기버스에 올려져 있는 Yet Another RC Chassis.

https://www.thingiverse.com/thing:6010071

Yet Another RC Car Chassis by Cormango


 왠만한건 프린트로 출력이 가능하지만, 그렇지 않은것도 있기에
필요한 물품을 나열하고 구매를 진행했습니다.


[  구매 물품  ]


·   디프기어(diff gear) - 옵션중 [ 02024-zc-kit] 선택
diff gear 1EA - 7,677 ￦
https://ko.aliexpress.com/item/1005002830424295.html

94188 94111 및 기타 적합한 차동 기어 어셈블리 02024, 범용 액세서리, HSP 1 10 - AliExpress 26




·  개뼈(dog born) 도그본 유니버셜  드라이브샤프트 조인트
drive shaft 2EA - 5,887 ￦
https://ko.aliexpress.com/item/4000026409896.html

↑ 위주소는 구매불가 주소라 동일한 제품을 다시 올려드립니다.

https://ko.aliexpress.com/item/1005006130419554.html

범용 구동축 텔레스코픽 클라이밍 조절식 CVD 94123, 순강 102015-A, 변형 장력 적용 가능 - AliExpress 26



·  로드앤드(rod end)
rod-end 10EA - 7,674 ￦
https://ko.aliexpress.com/item/4000237517067.html

02012 RC 자동차 스티어링 서보 링크, 전방 및 후방 상부 링크, HSP 부품, RC 1/10 스케일 모델, 원격 제


·  볼엔드(ball end) - 6mm 볼헤드 나사 - 옵션중 [02012 2pcs] 선택
ball-end 10EA - 4,750 ￦

https://ko.aliexpress.com/item/1005006066011698.html

02038 볼 헤드 나사 02012 06016 08042, 전방 후방 서보 링크, HSP 1/10 RC 자동차용 - AliExpress





·  볼엔드(육각 볼 헤드 나사) - 위 6mm와는 좀더 크기가 작은 일반적으로 사용하는 볼헤드나사)

https://ko.aliexpress.com/item/1005003521158524.html

타미야 TT01 TT02 사쿠라 D5 1/10 RC 드리프트 자동차 예비 부품용 M3 금속 육각 볼 헤드 나사, 10 개 - Al





· 베어링(bearing)
3 x 6 x 2.5 (MR63ZZ) 10EA = 4,690 ￦
5 x 11 x 4 (MR115ZZ) 6EA = 1,860 ￦
10 x 15 x 4 (6700ZZ) 10EA = 4,900 ￦
8 x 12 x 3.5 (MR128ZZ) 4 = 1,400 ￦

→ 배송비 포함 총 15,850 ￦ 원

https://ko.aliexpress.com/item/1005002681476500.html

6700 미니어처 고무 씰 딥 그루브 볼 베어링, 고품질 6700ZZ 6700 2RS RS RS 10x15 X4 mm ABEC-5, 10 개/100 개 - A



·  나사(scrw)
접시머리(Countersunk) M3 x 10mm  100EA - 3,831 ￦

접시머리(Countersunk) M2 x 4mm

접시머리(Countersunk) M2 x 6mm

둥근머리(Roundhead) M3 길이별로 다수 사용
https://ko.aliexpress.com/item/32934186482.html

스테인리스 스틸 304 또는 블랙 육각 소켓 나사, 납작한 카운터싱크 헤드 나사, DIN7991 알렌 키 M2 M2





[ 기자재 ]

·  변속기(ESC)
알리발 120A 브러시리스 ESC 1EA - 18,570 ￦ 원
https://ko.aliexpress.com/item/1005002978817303.html

Rc 자동차 브러시리스 속도 컨트롤러 | 브러시리스 모터 Rc 센서-브러시리스 120a - Aliexpress





·  모터(Motor)
알리발 10.5T 브러시리스 Motor 1EA - 40,108 ￦ 원
 https://ko.aliexpress.com/item/1005006437319253.html

540 13 5T 센서 브러시리스 모터, 1 10 RC 자동차 자동 트럭용 - AliExpress 26



·  서보(Servo)
시크릿웍스 SB-001D 디지털 서보 1EA - 28,000 ￦ 원
https://smartstore.naver.com/dlike_korea/products/7675346531

[SB-001D]Secret Works 드리프트 전용 서보(서보콜라 포함) : LadyCan RC



·  자이로(gyro)
요코모자이로 - 23,000 ￦ 원
https://smartstore.naver.com/rctube/products/10333494627

RPG-302 요꼬모(YOKOMO) YOKOMO Racing Performer Steering 자이로System : 알씨튜브


·  송수신기는 노블 NB4 + FGr4S  조합으로 가보겠습니다.

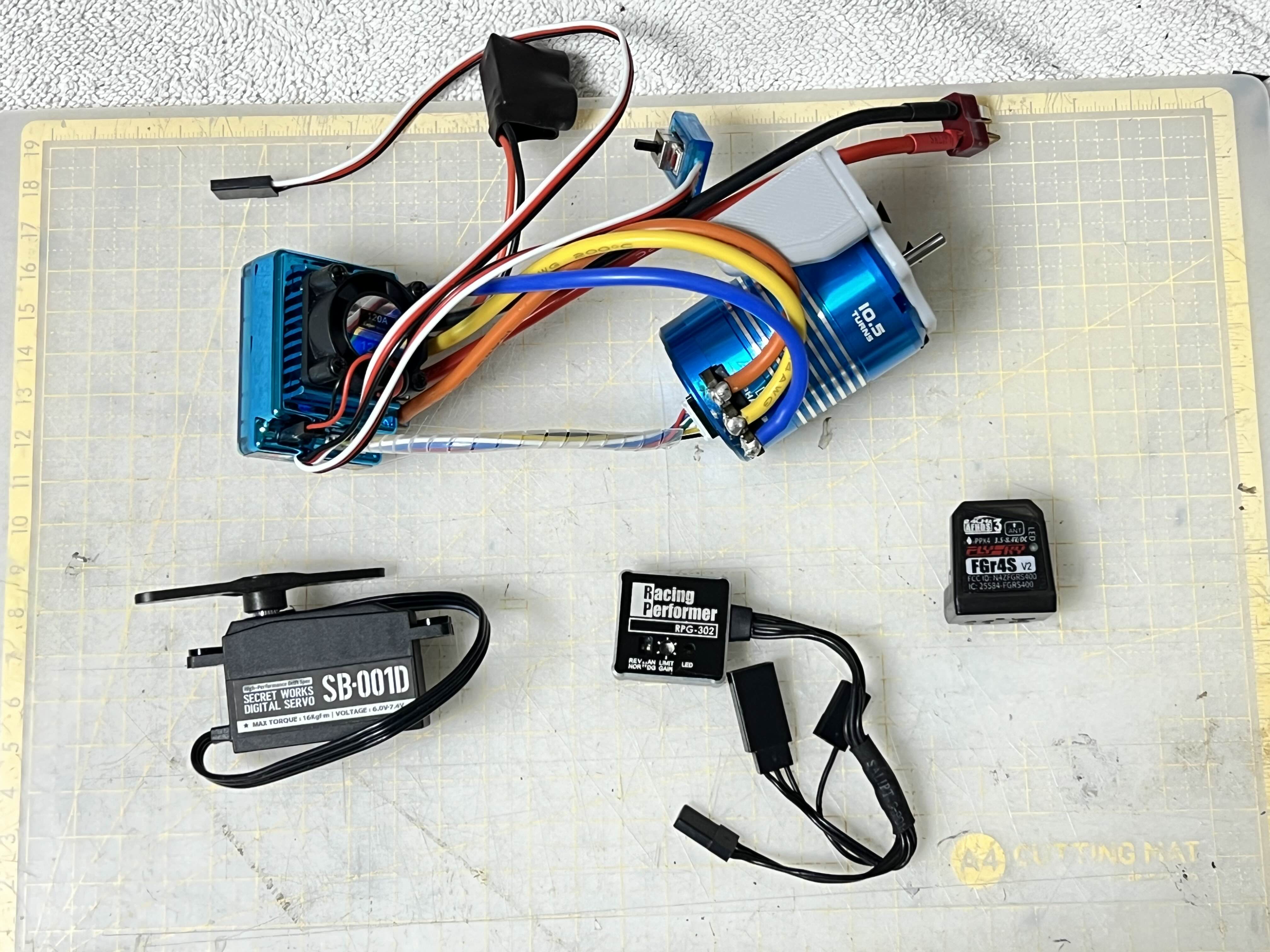

이렇게 하나씩 모여진 기자재들



이제 프린터를 혹사시킬 시간이군요.
위에서 언급한 싱기버스 주소에서 모델링 파일을 다운받아
출력을 시작합니다.

우선 오르카 슬라이서로 슬라이싱 후 출력,





.

.

.

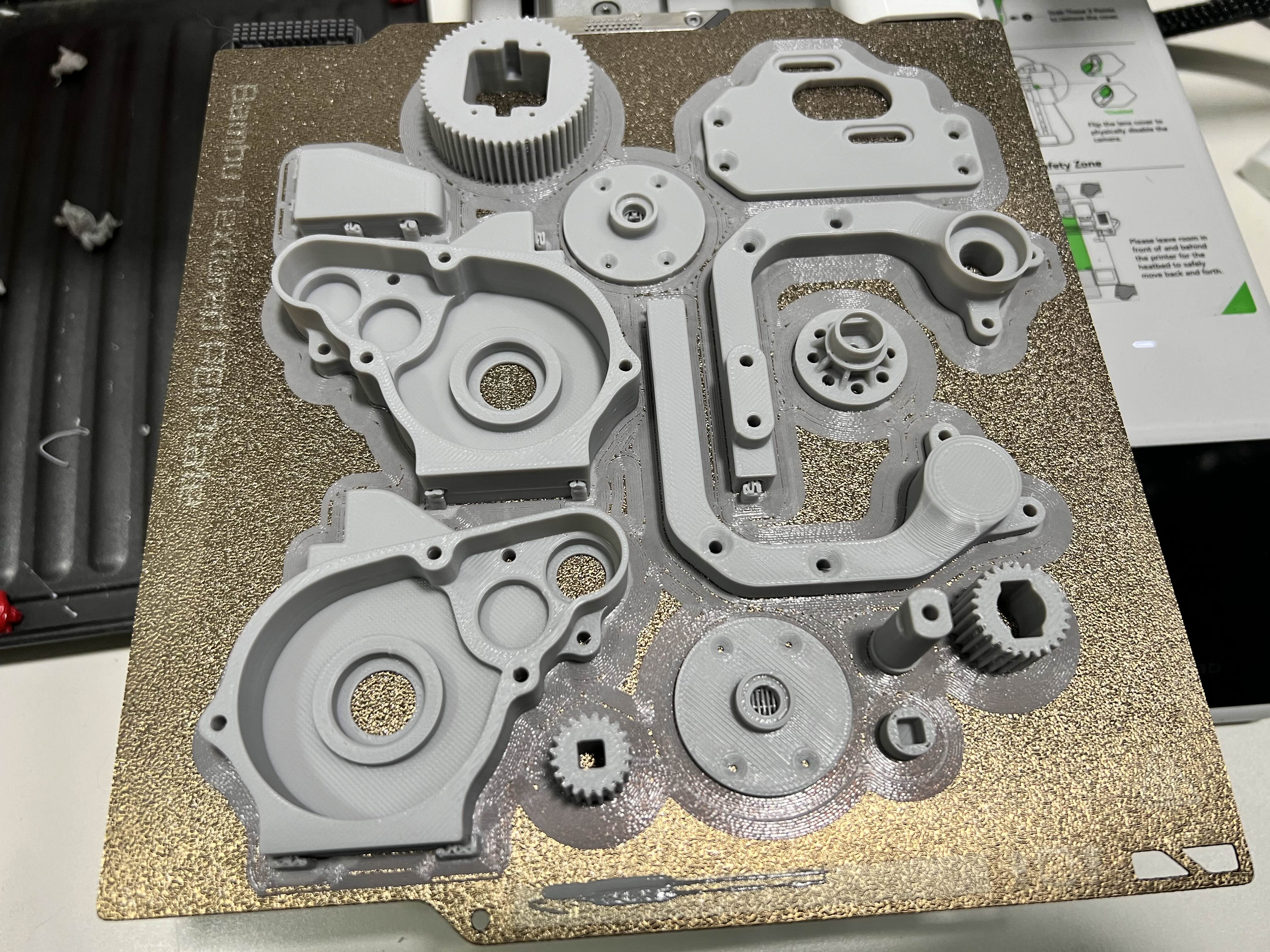

3~4시간만에 훌륭한 퀄리티로 출력된 부품들


드래곤볼이 모였으니 조립을 시작해 봐야겠습니다.


All parts !!







계속해서

조립1편은 여기로 → https://kernzeroid.tistory.com/189
