[조립2] 섀시 및 프론트/리어 암 조립기

[드리프트 RC카] 3D프린터로 만드는 Drift RC - with Yet Another RC 조립 - 2 (두번째)

사전준비는 여기서 →  https://kernzeroid.tistory.com/102
조립1편(구동계 조립)은 여기서 → https://kernzeroid.tistory.com/189


---



컨제입니다.

구동계 조립에 이어서 샷시와 부품들을 올려 본격적인 차체를 조립해 보겠습니다.

제가 가진 a1 mini로는 베드사이즈 한계로 검정색 출력물은 지인분께 부탁드려 받았습니다.

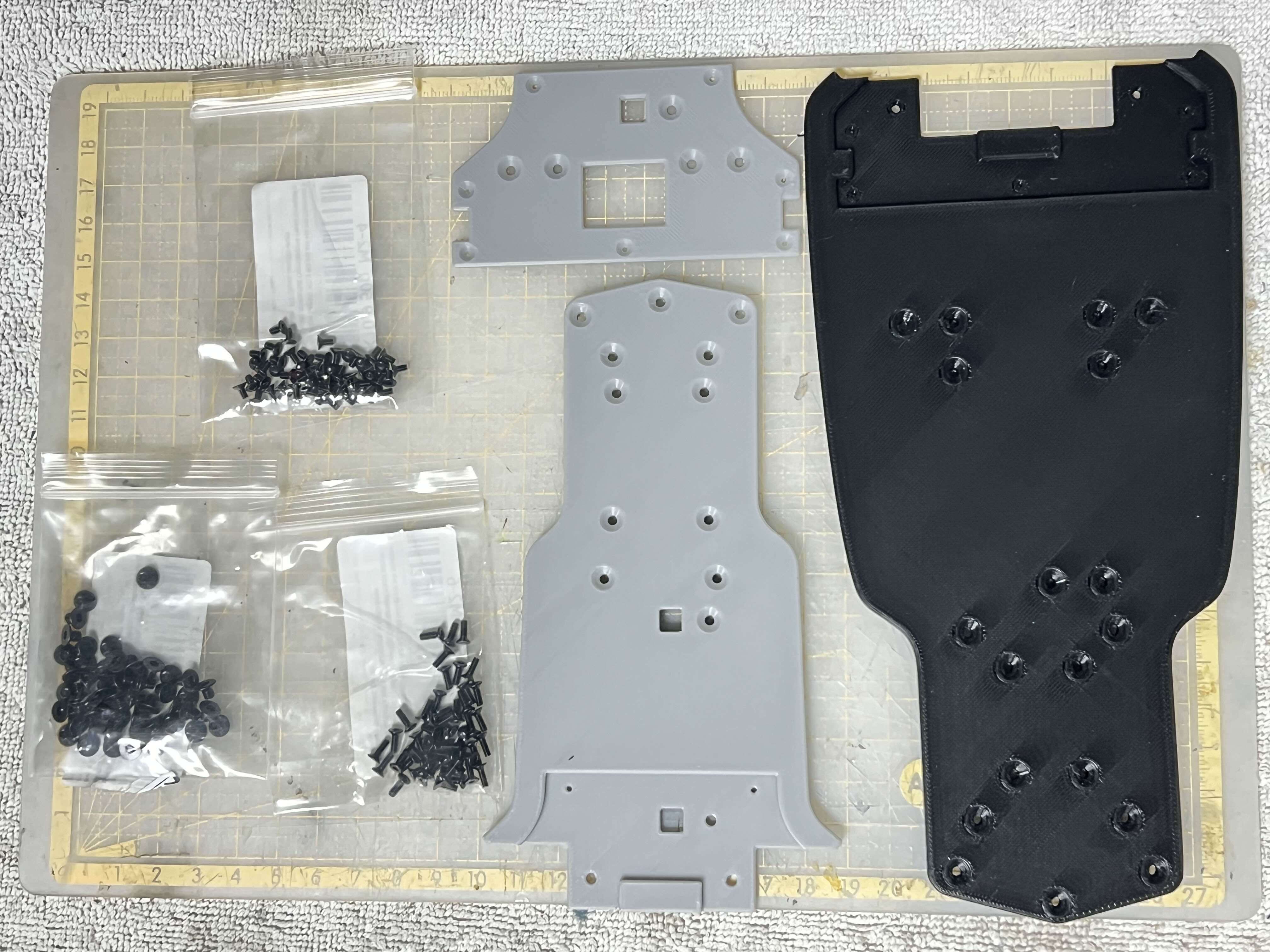

차체의 섀시에 해당하는 파츠는 M3 접시머리 10mm 와 M2 접시머리 4mm 나사로 결합먼저 해줍니다.

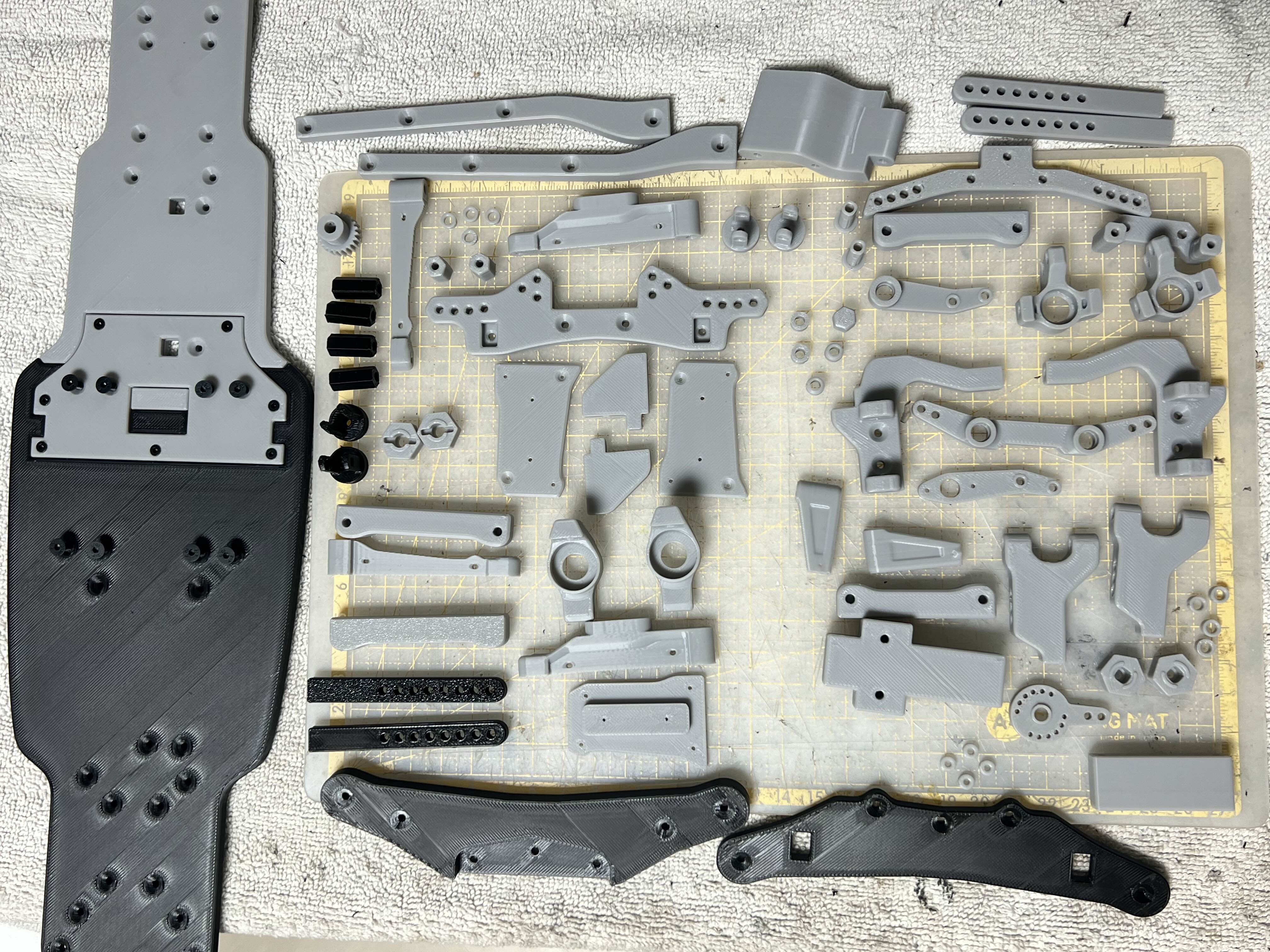

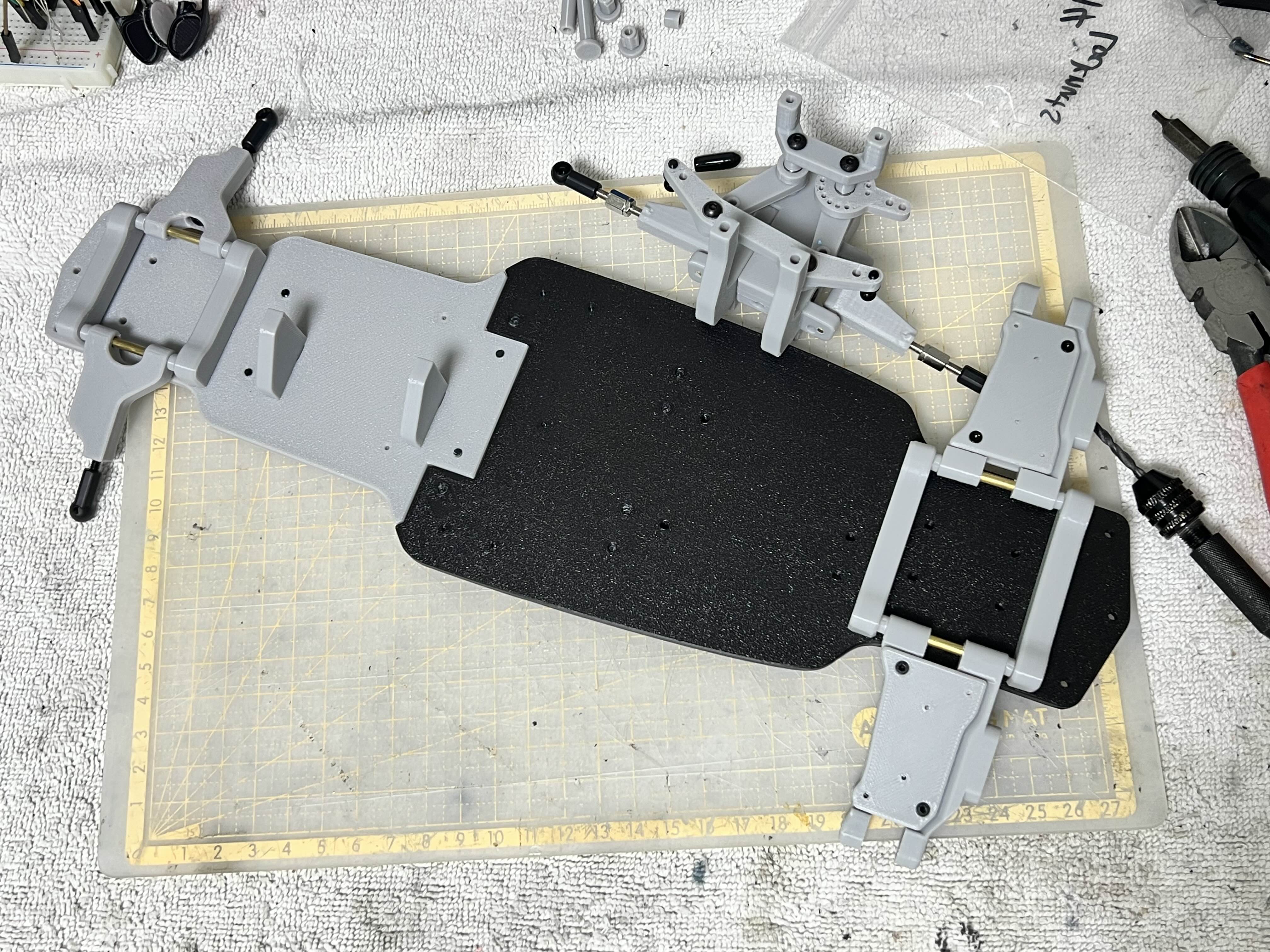

그러는 사이 나머지 파츠도 모두 출력 완료되어 결합 전 바닥에 나열해봤습니다.

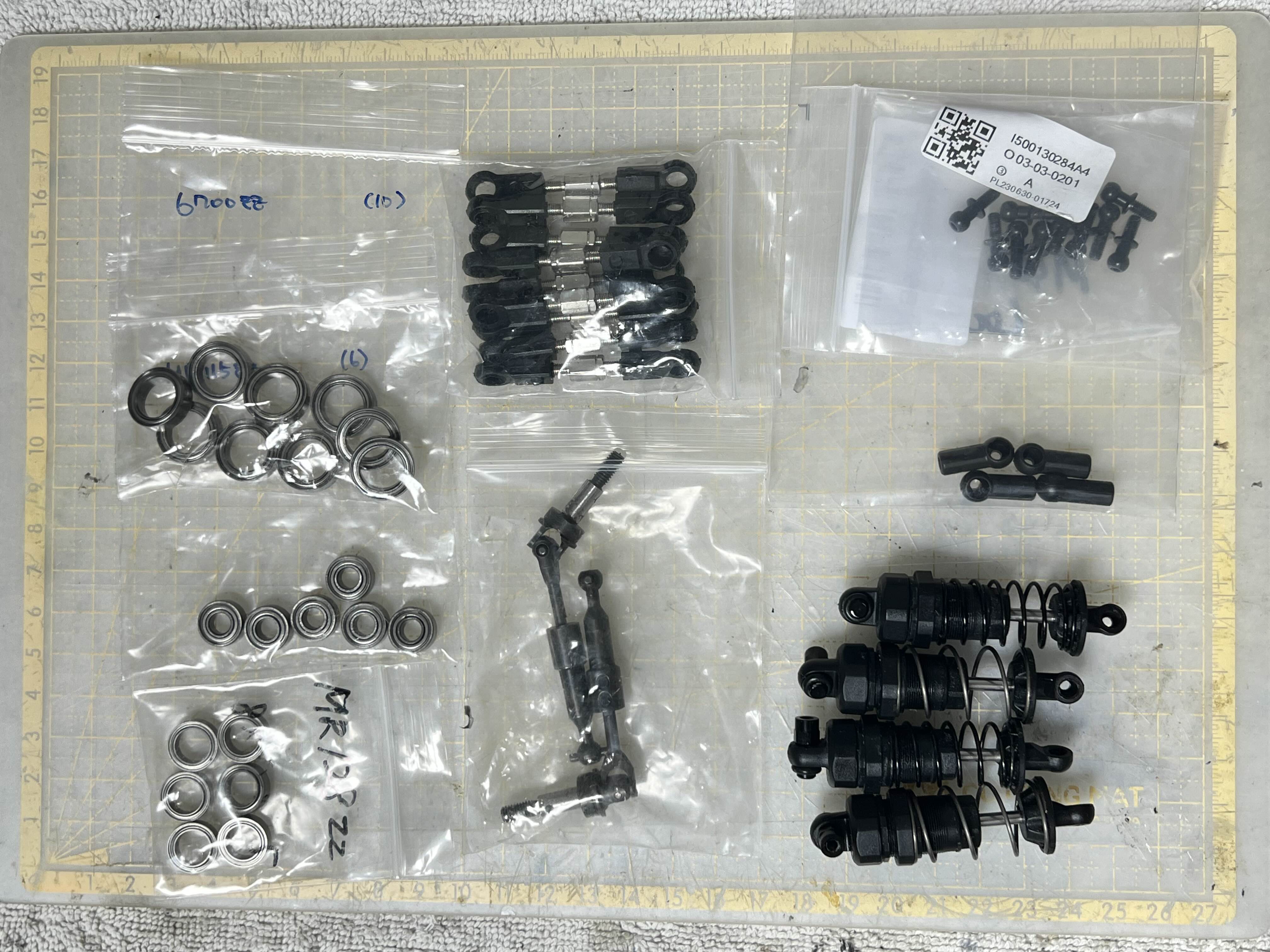

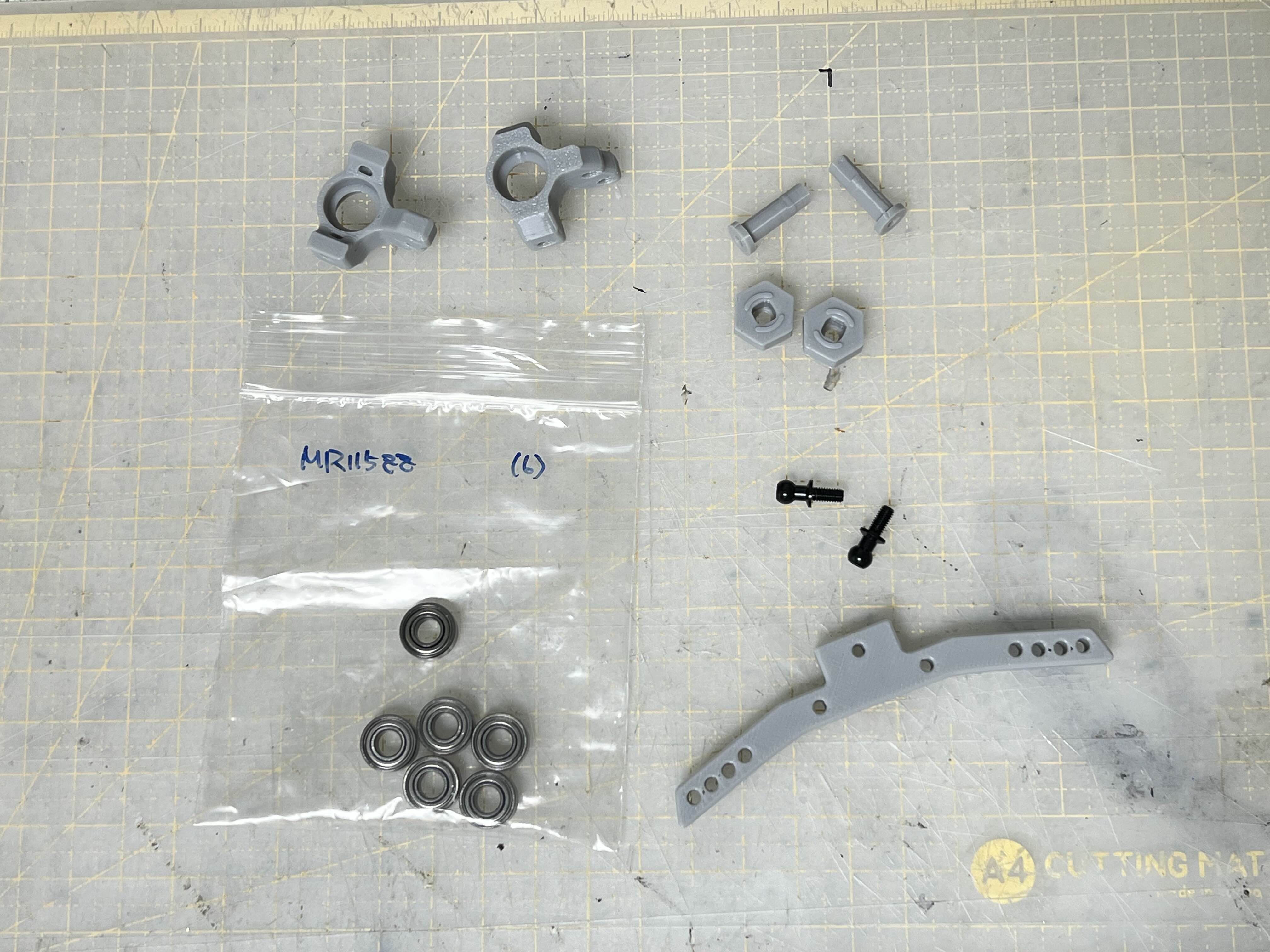

출력된 파츠들과 각종 베어링, 볼엔드,턴버클, 유니버셜 샤프트, 그리고 쇽까지 모든 준비가 다 되었습니다.

본격적으로 조립 고고!



우선 암대를 먼저 조립합니다.

프론트 로어 암에 M3 40mm 나사로 볼엔드를 연결해주면 프론트 암대 완성.

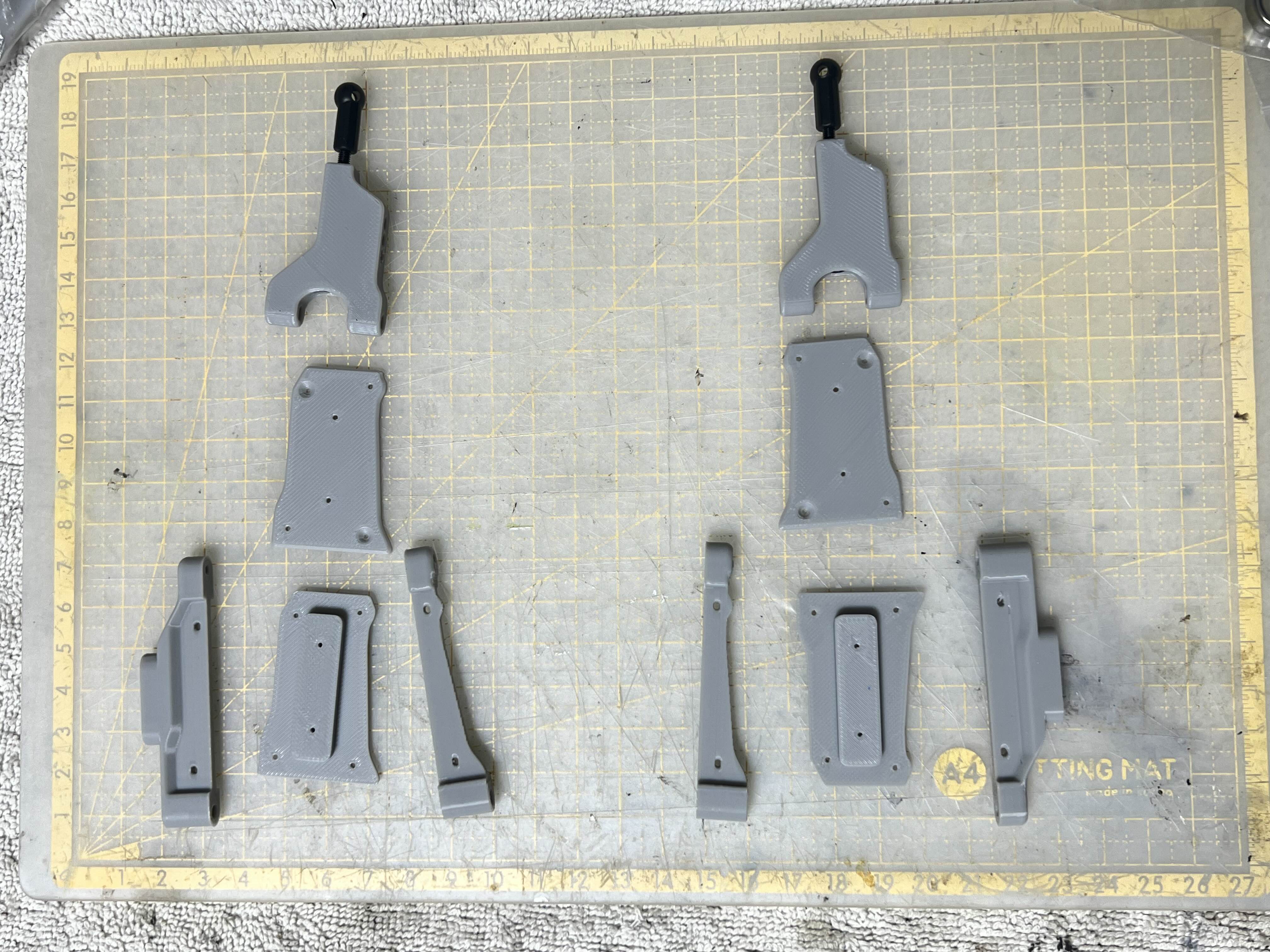

리어암대는 4개의 파츠가 하나로 결합하여 완성시키는 구조입니다.

M2 접시머리 나사를 이용해서 모두 결합시켜주고, 혹시몰라서 강력본드로 접착까지 해주었습니다.


그다음 스티어링 바를 조립합니다.

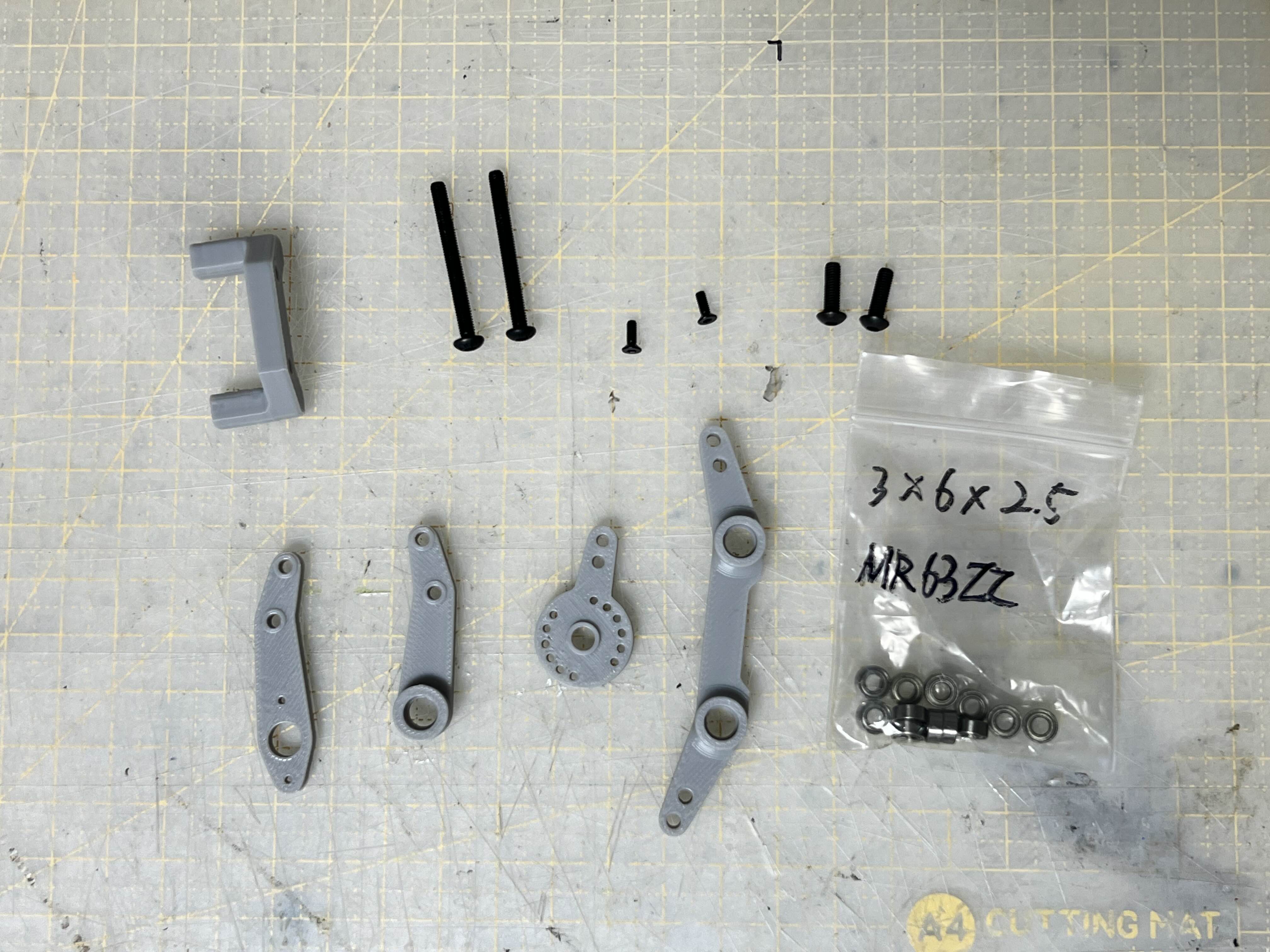

MR63ZZ ( 3x6x2.5mm) 의 베어링이 필요합니다.



각 구멍에 베어링을 하나씩 넣어주고,


M3 30mm 2개로 연결해줍니다.

스티어링 블럭 완성.


이제 심을 준비해야합니다.

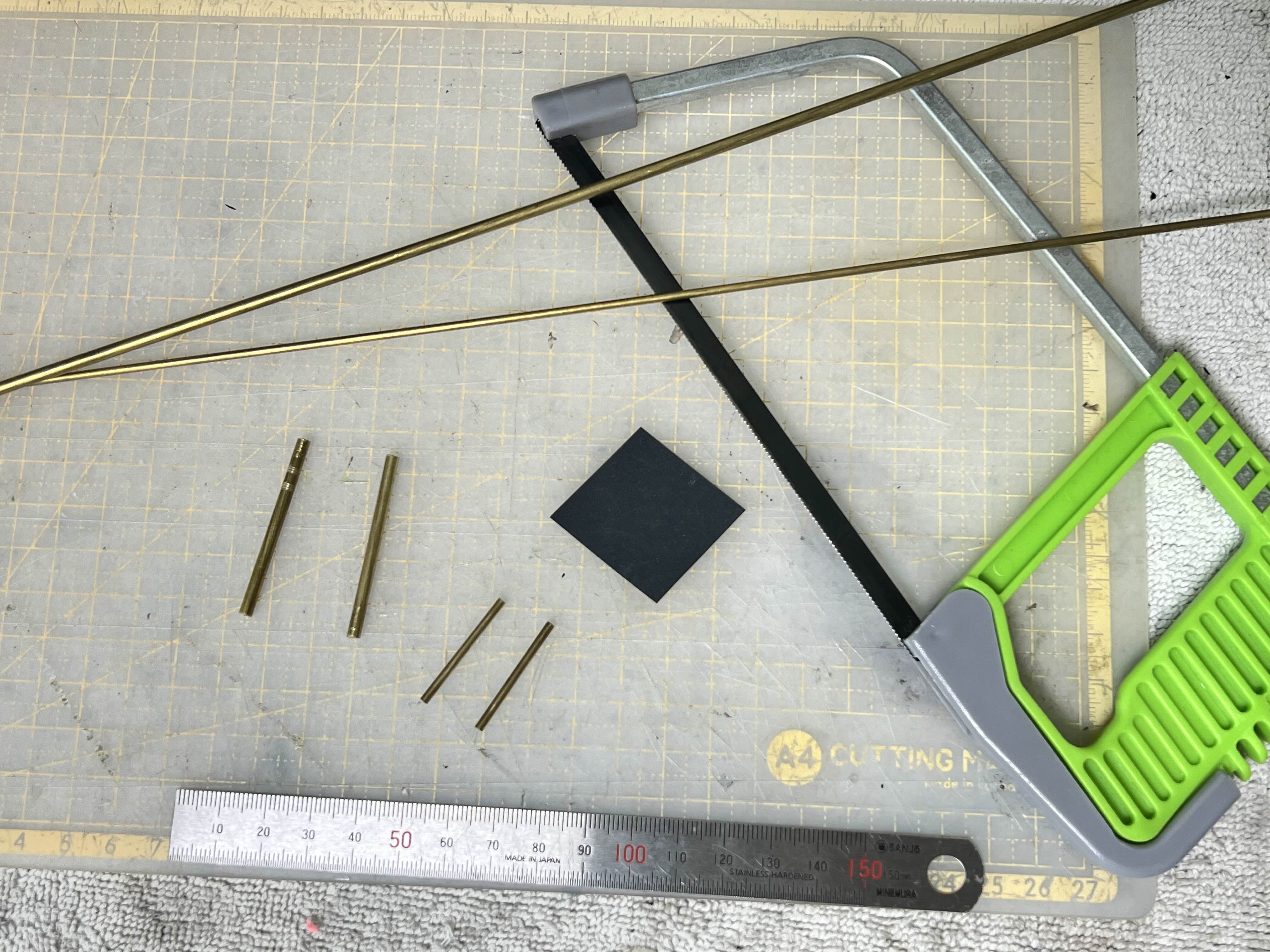

은색 스틸 심이 있으면 좋겠지만, 황동봉으로 직접 제단해서 사용해보겠습니다.

3파이 42mm 길이로 총 4개를 제단합니다.
2파이 27.5mm 길이로 총 2개를 제단합니다.

컷팅은 다x소에서 구입한 5천원짜리 쇠톱을 이용했습니다.

자르고 남은 날카로운 부분은 사포로 살포시 다듬어줍니다.



완성형 턴버클로 배송온 제품을 양쪽 볼엔드를 제거하고 턴버클만 사용하고자 합니다.

그렇게 프론트 어퍼 암 완성

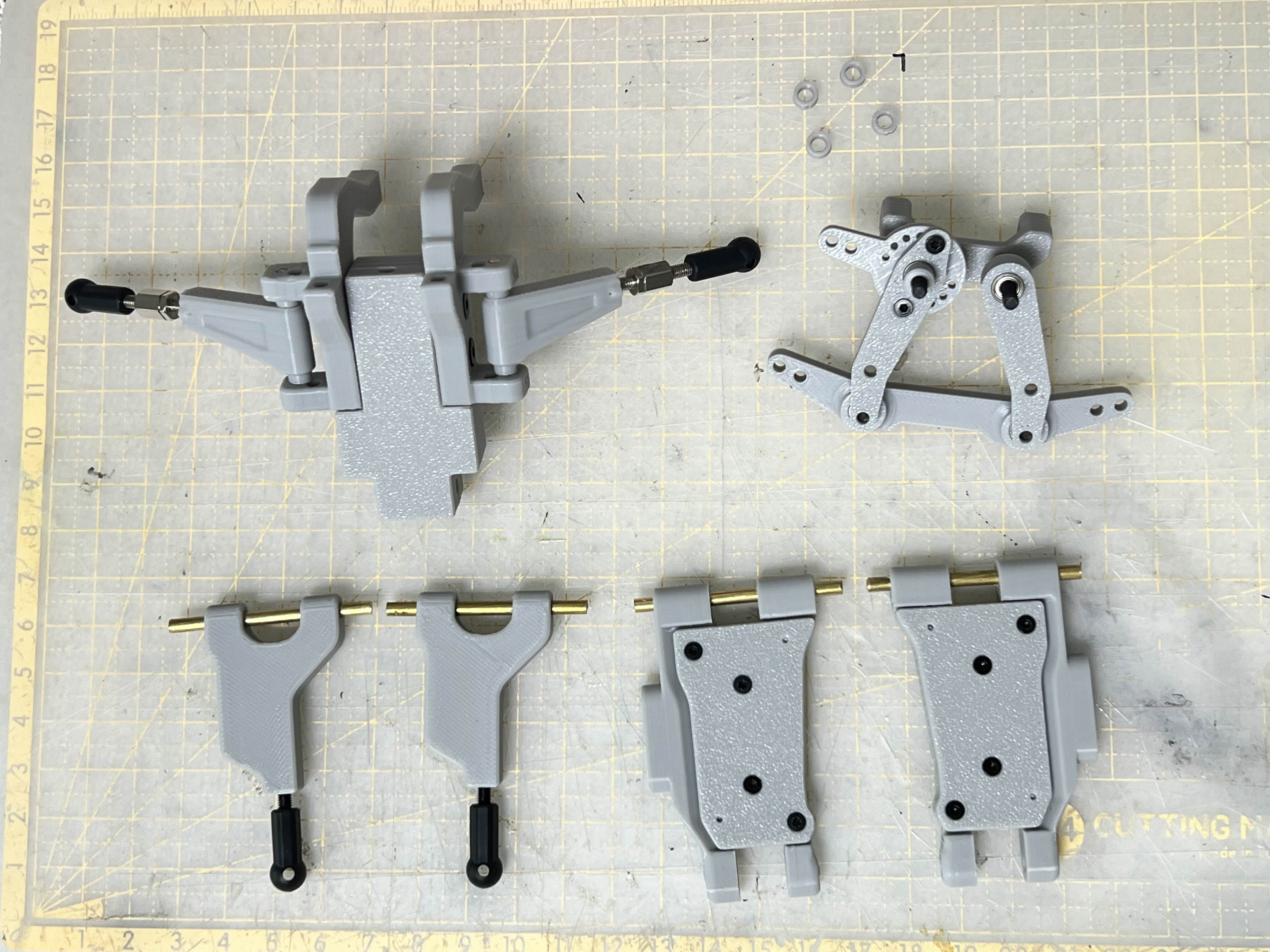

프론트 어퍼암과 로워암, 그리고 리어 로워암, 또 프론트 암셋트가 준비되었습니다.


프론트 어퍼암을 먼저 암셋트에 2파이 핀으로 연결해주고



차체 섀시에 3파이 핀으로 프론트 리어 각각 로워암을 연결해줍니다.

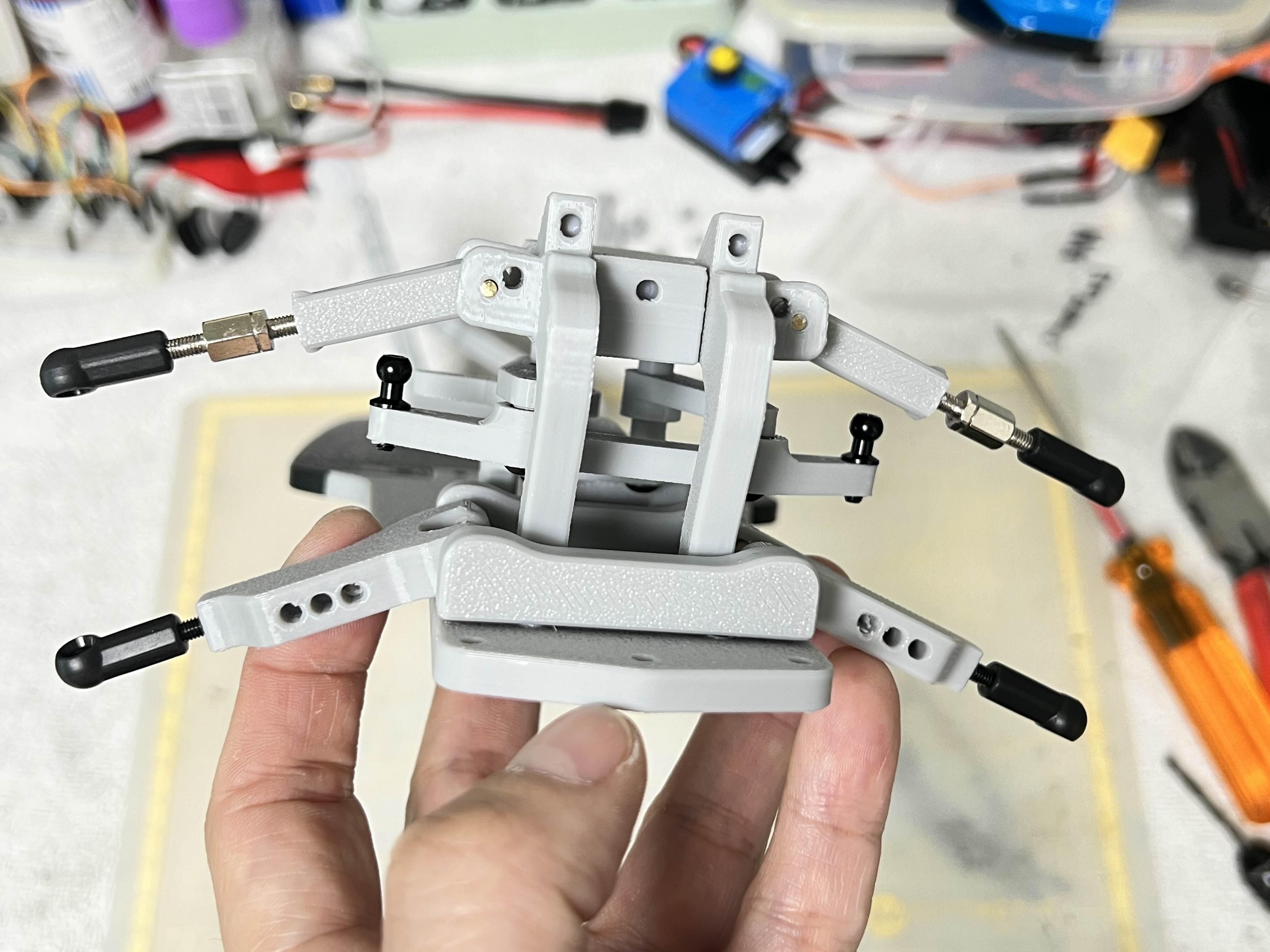

프론트 어퍼암과 로워암 그리고 암셋트가 섀시에 모두 연결되어 진 모습

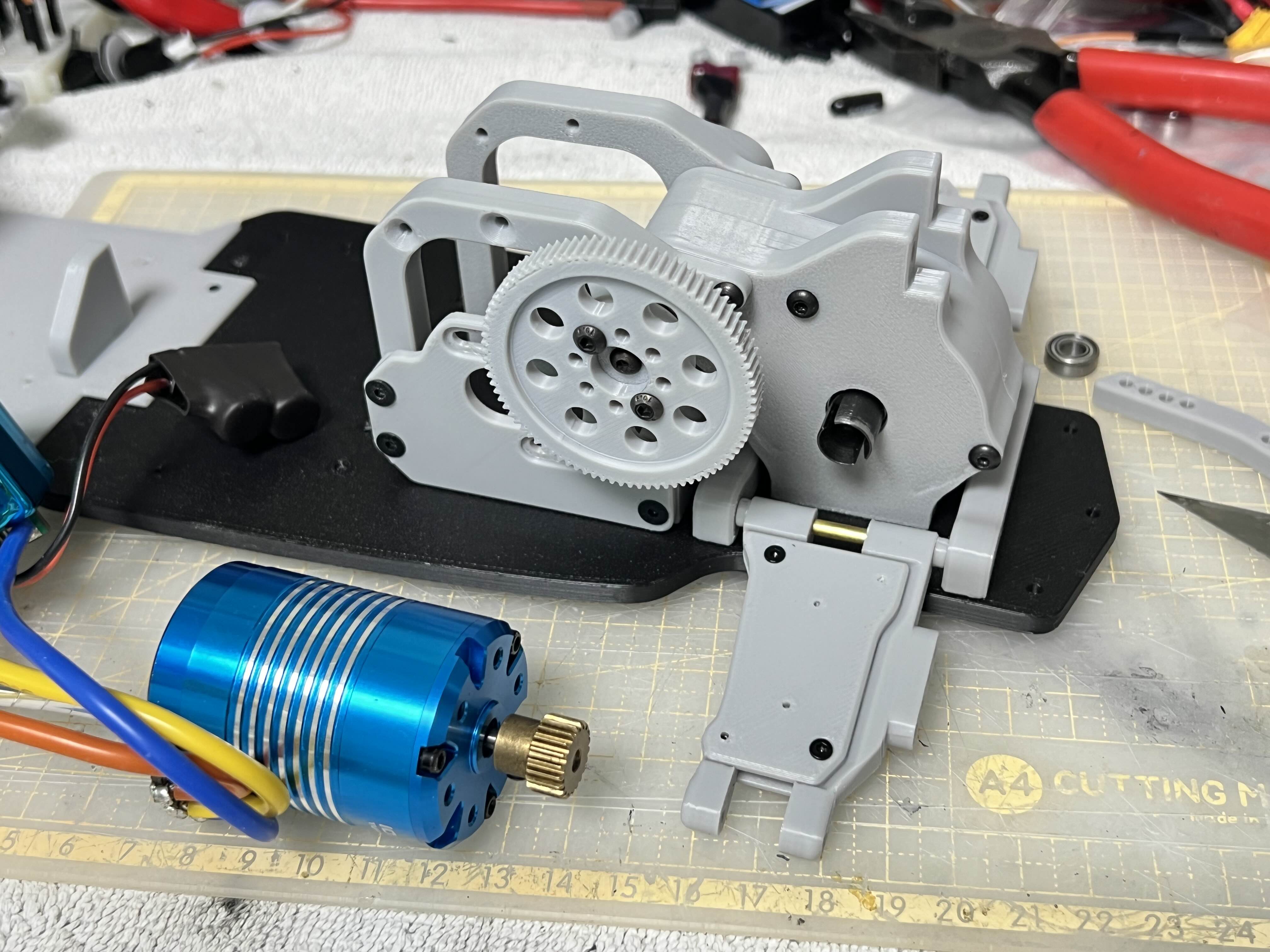

조립1편에서 완성된 구동계(기어박스)를 섀시에 장착해줍니다.



모터와 변속기도 연결해줍니다.

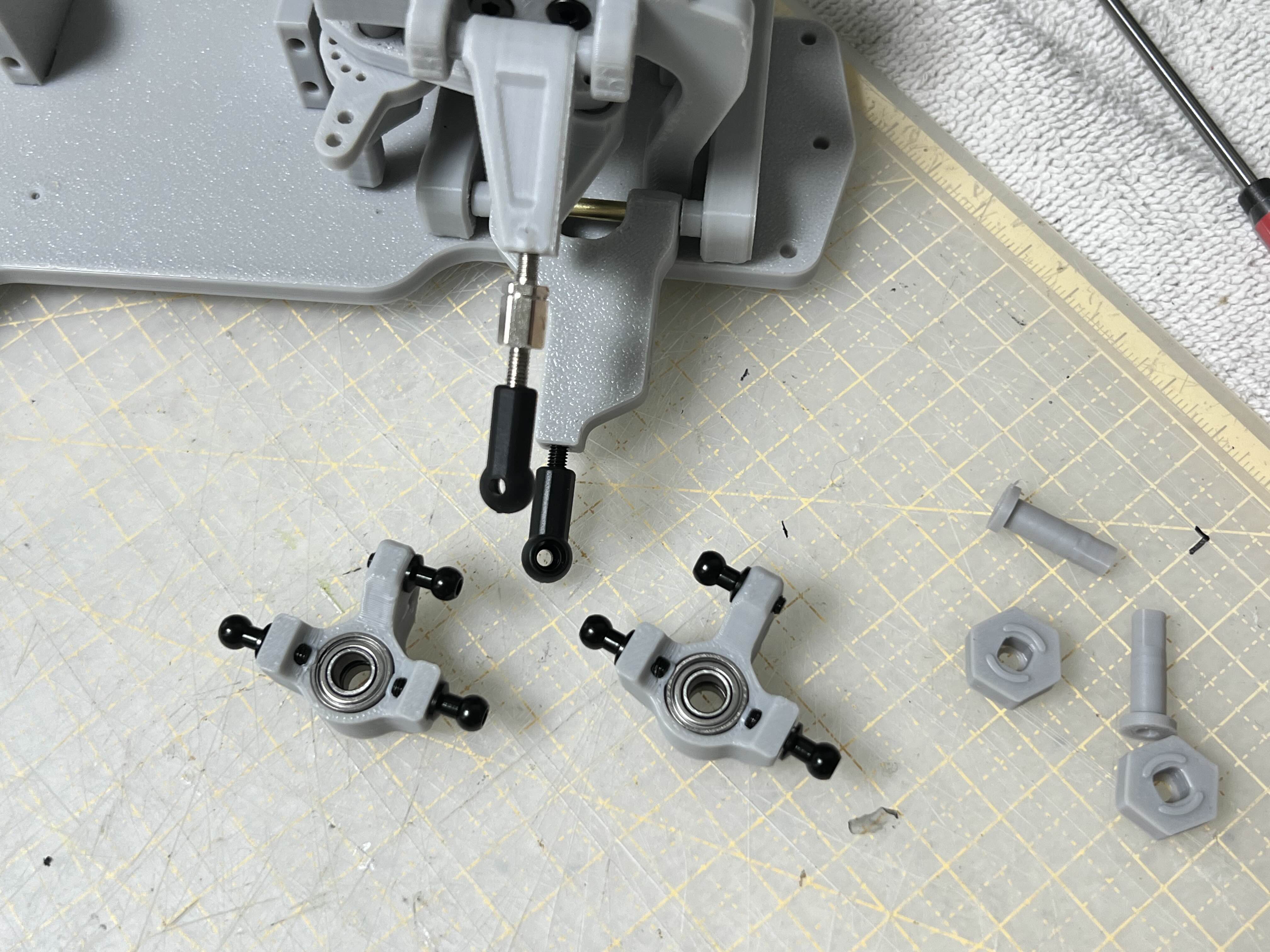

이제 프론트 C너클을 조립해보겠습니다.

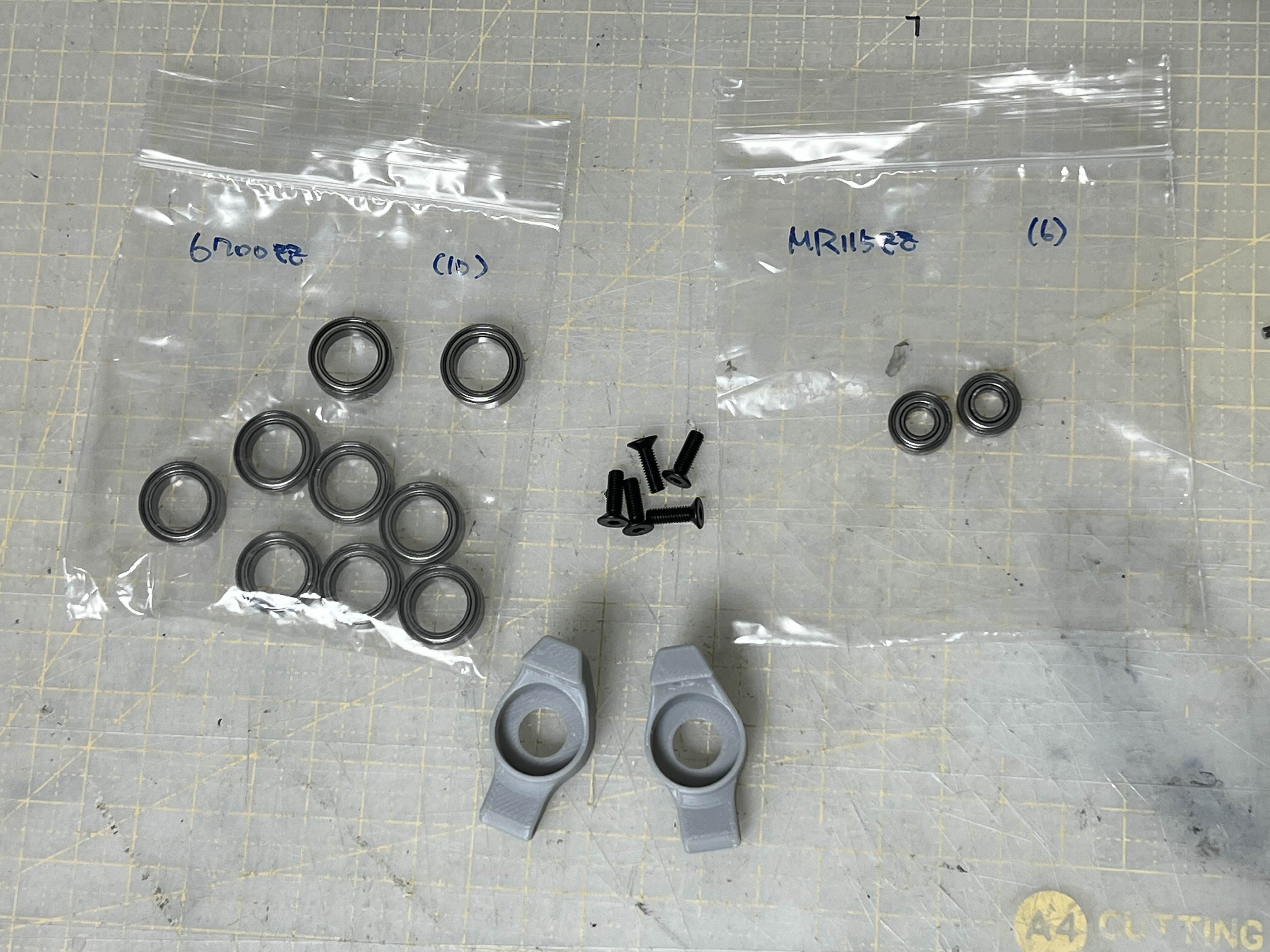

MR115ZZ 베어링을 C너클에 각각 2개씩 앞뒤로 넣어주고

볼엔드 나사를 삽입해줍니다.

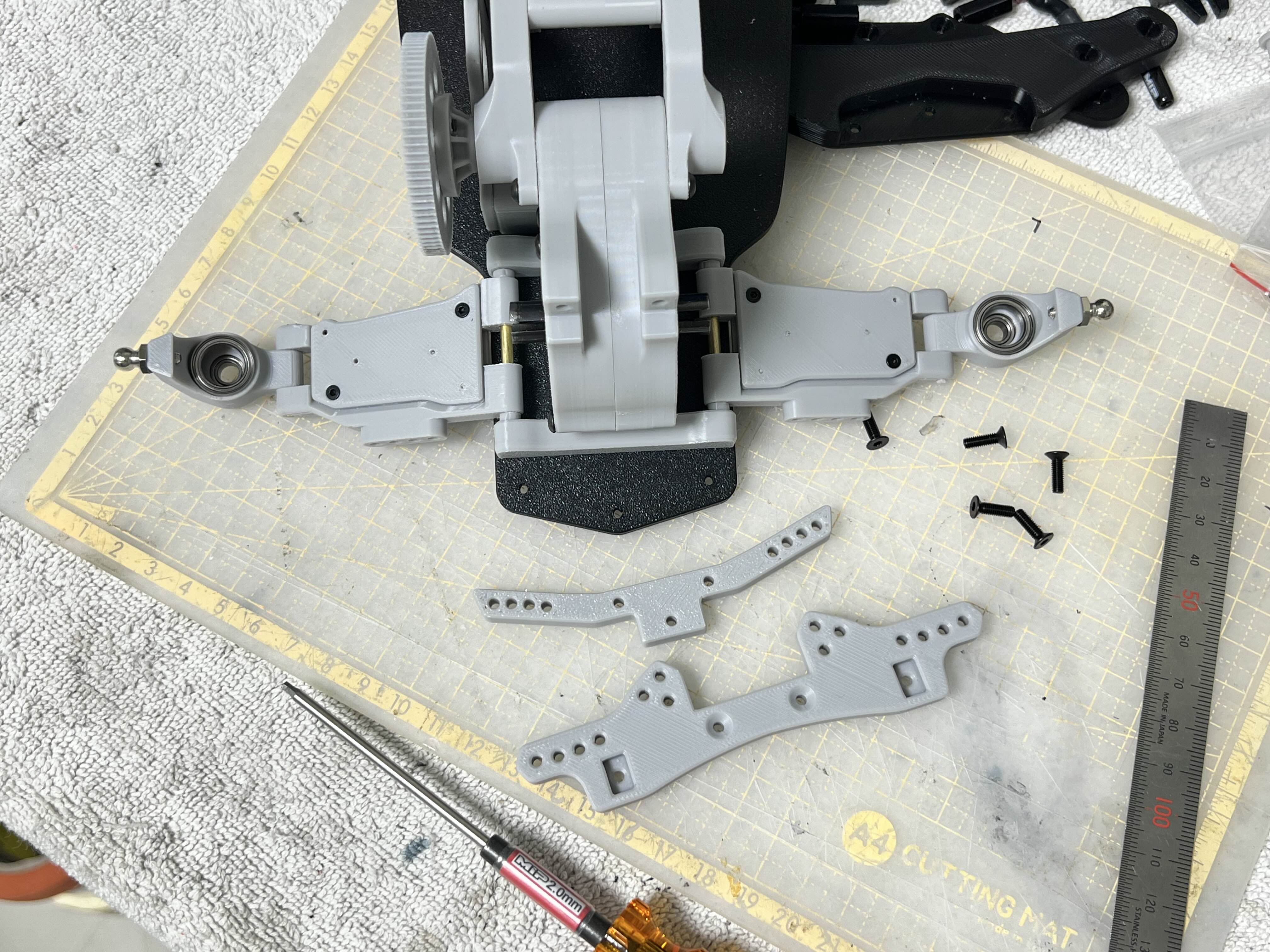

준비가 다 되었으면 프론트 로워암과 어퍼암 사이에 연결해줍니다.




그다음 6700ZZ 베어링과 MR115ZZ 베어링을 준비합니다.


리어 로워암에 연결해주고



리어 쇽타워를 연결해줍니다.



유니버셜 샤프트를 베어링 안쪽에 넣어주고 기어박스와 연결해서 턴버클로 모두 연결해줍니다.


지인에게 받은 쇽 55mm 4개

그리고 리어 쇽도 연결하고, 육각 휠허브도 연결해서 리어는 최종 완성을 시켰습니다.

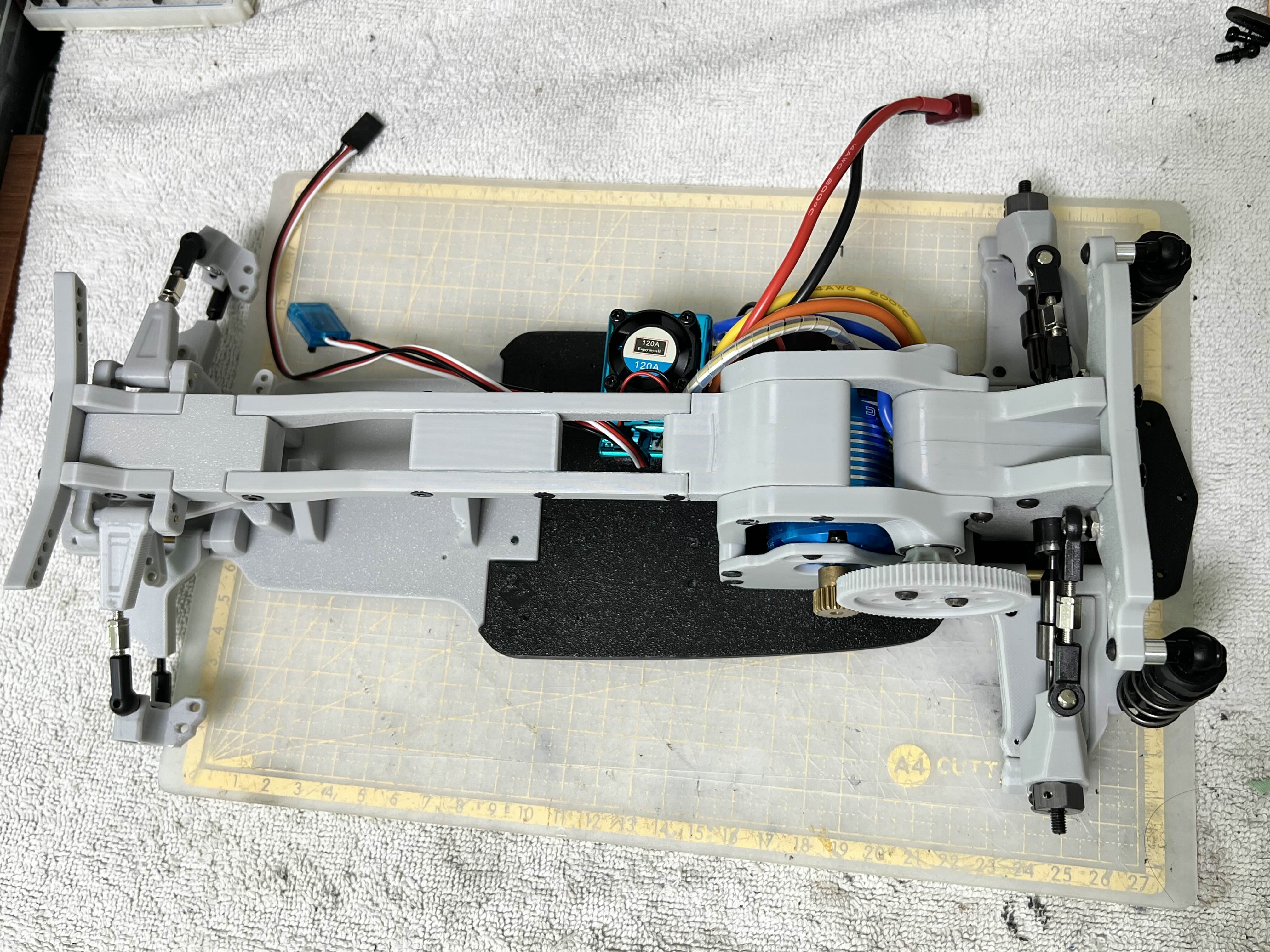

이렇게 얼추 차체의 모습이 보이는것 같습니다.



다음글에서는 나머지 부품들을 달고 기자재를 올려 최종 완성시켜 보도록 하겠습니다.

긴글 읽어주셔서 감사합니다.

- 끗 -
