[조립3] 차체 완성 및 기자재 추가 - 최종완성

[드리프트 RC카] 3D프린터로 만드는 Drift RC - with Yet Another RC 조립 - 3 (세번째)

사전준비는 여기서 →  https://kernzeroid.tistory.com/102
조립1편(구동계 조립)은 여기서 → https://kernzeroid.tistory.com/189
조립2편(섀시 및 프론트/리어 암 조립기)은 여기서 → https://kernzeroid.tistory.com/193


---


컨제입니다.

이어서 차체를 완성시켜보겠습니다.

지난글에서 리어쇽까지 연결했고, 이어서 프론트쇽을 연결해줍니다.

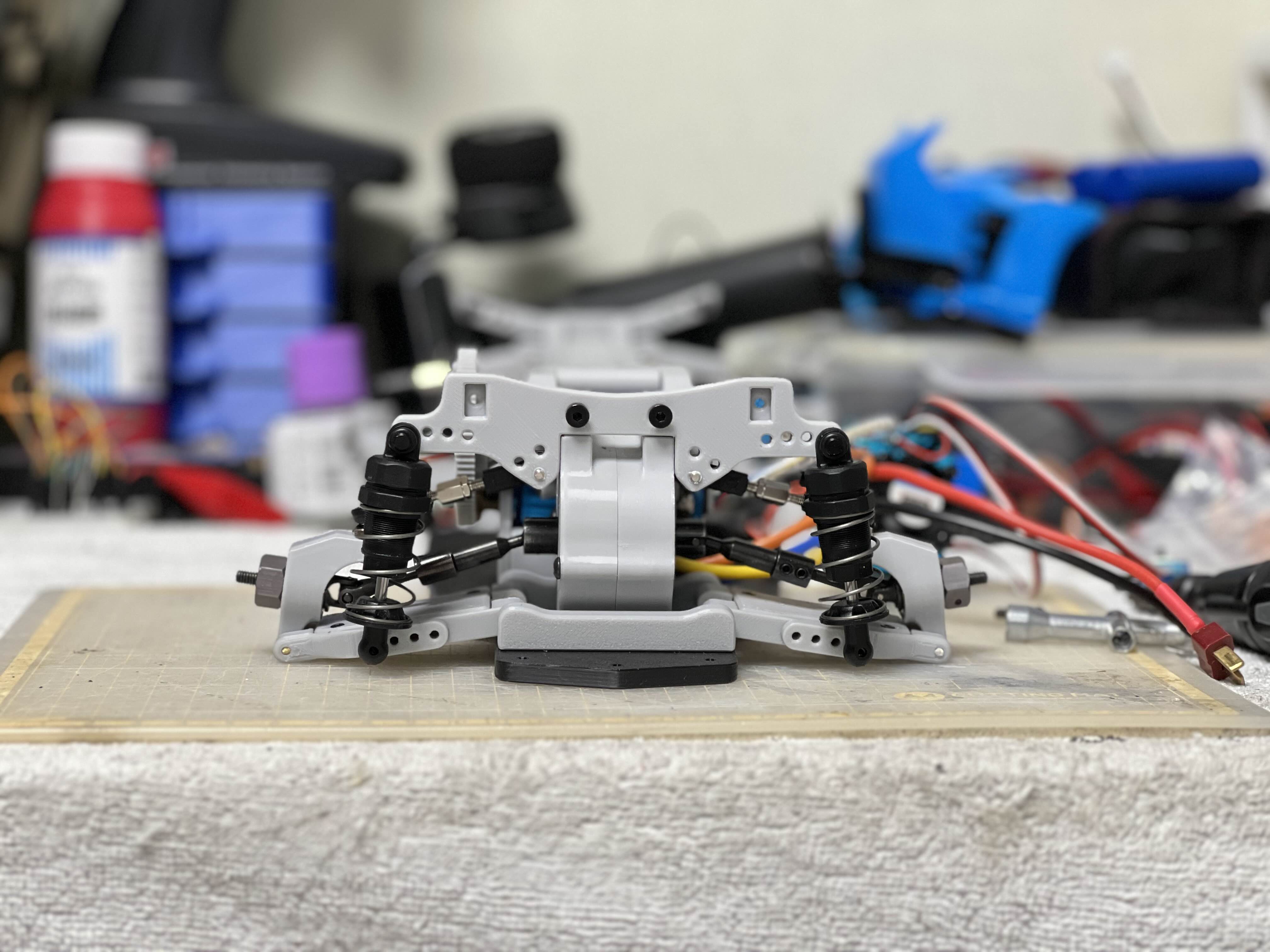

리어 쇽 연결된 모습

프론트 쇽 연결된 모습입니다.

그다음 스티어링 셋트에 프론트 너클을 연결해 주겠습니다.
역시 턴버클로 좌우 c너클과 연결하고

c너클에는 M3 25mm 볼트로 육각허브휠로 연결해줍니다.

완성된 스티어링 셋트와 프론트 너클

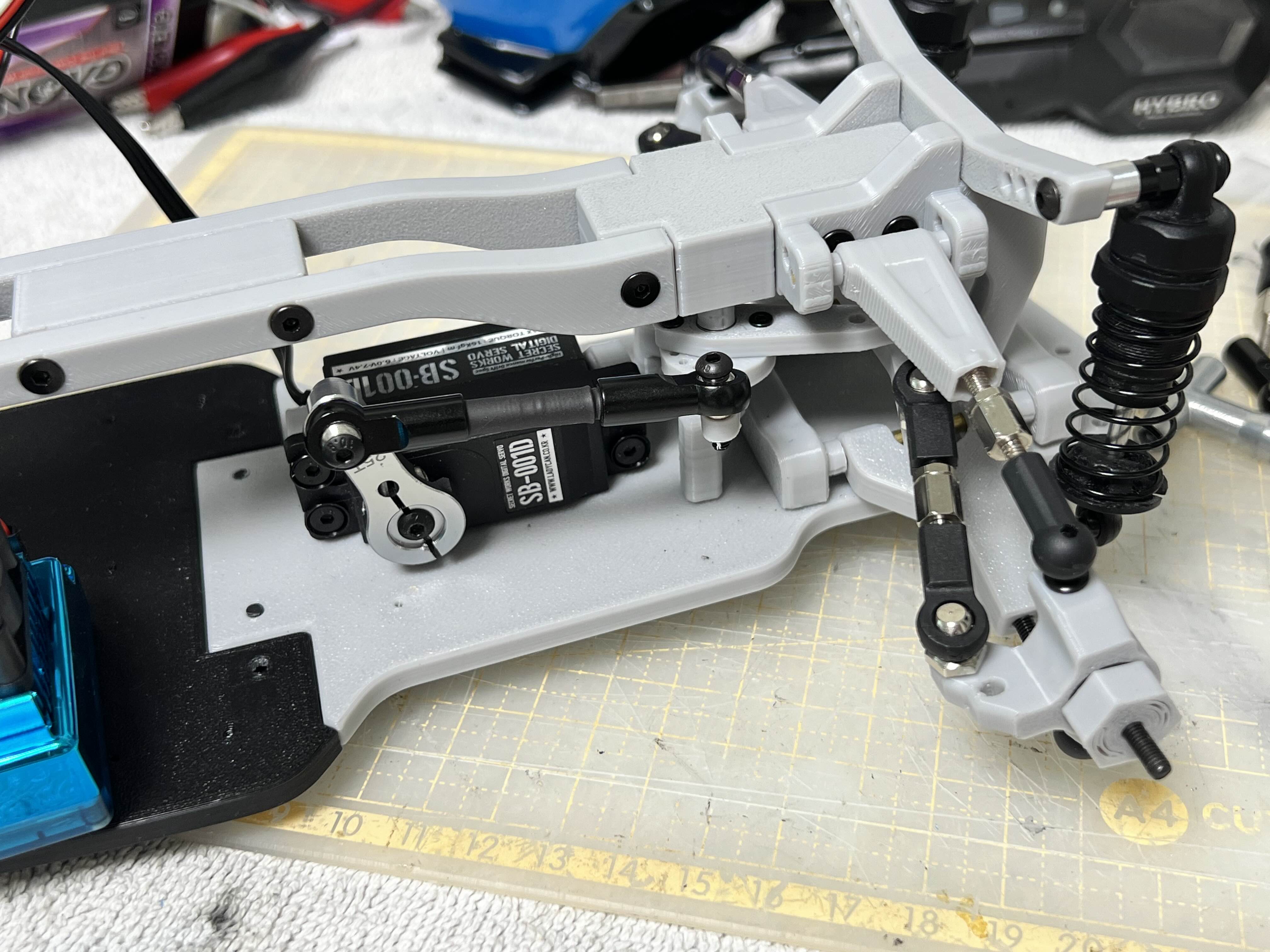

그리고 서보를 장착해줍니다.

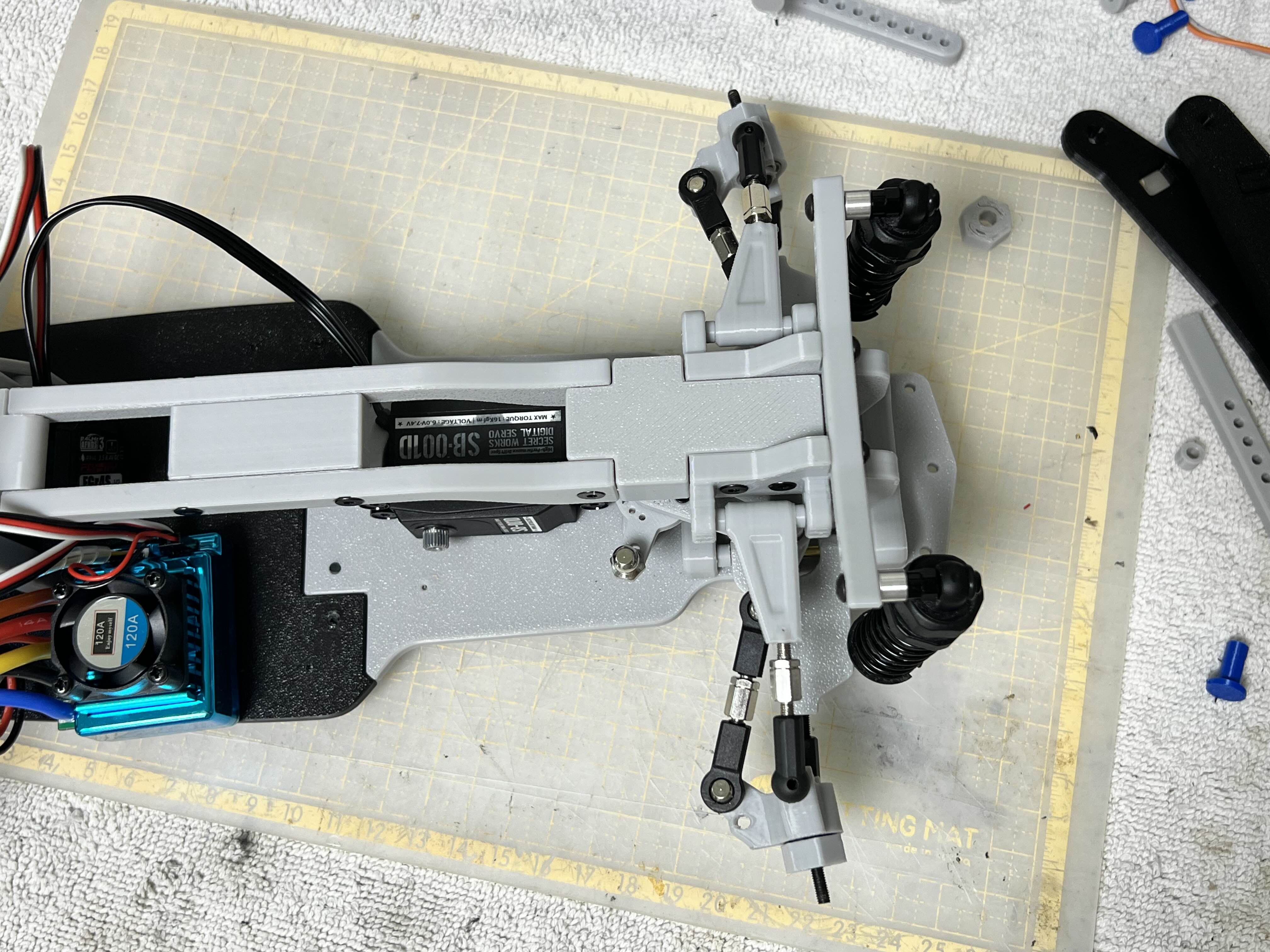

서보에 메탈 25T 서보암을 달고 스티어링 바에 역시 턴버클로 연결해줍니다.

처음이라 조금 뻑뻑하긴 하지만, 반복적으로 움직여주니 점점 매끄러워집니다.

서보 중립을 맞추고, 그 중립에 스티어링 바가 센터를 잡도록 턴버클 길이를 맞춰줍니다.



샷시에 배터리 홀터를 연결하고, 쇼티 배터리를 장착했습니다.



그다음 프론트 범퍼를 조립합니다.

3개의 지지대를 끼우고 샷시 프론트에 맞춰 연결해줍니다.

그리고 바디 장착을 위한 네오디움 자석을 연결해서 범퍼 및 바디포스트까지 완성시킵니다.

리어도 마찬가지!

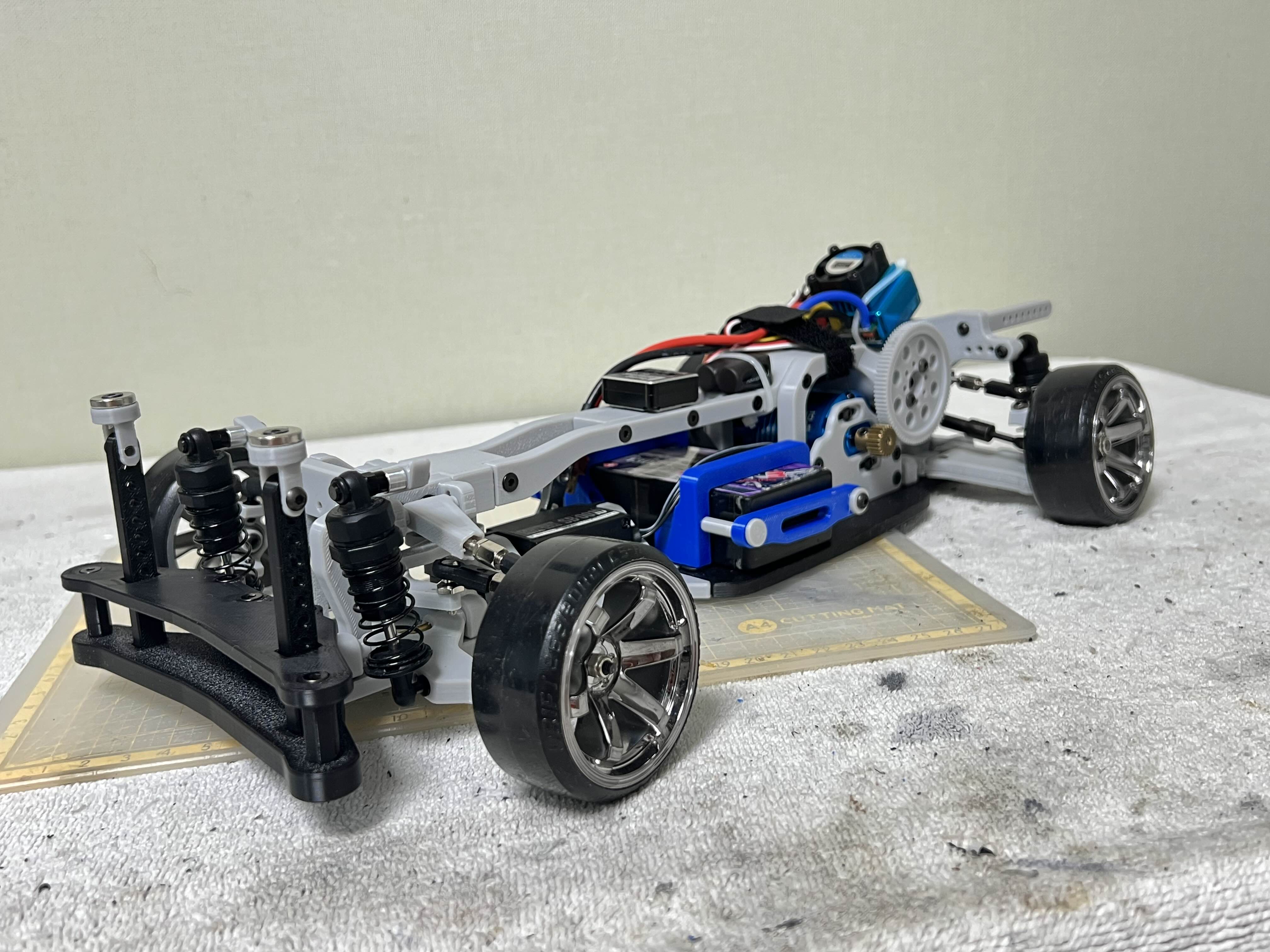

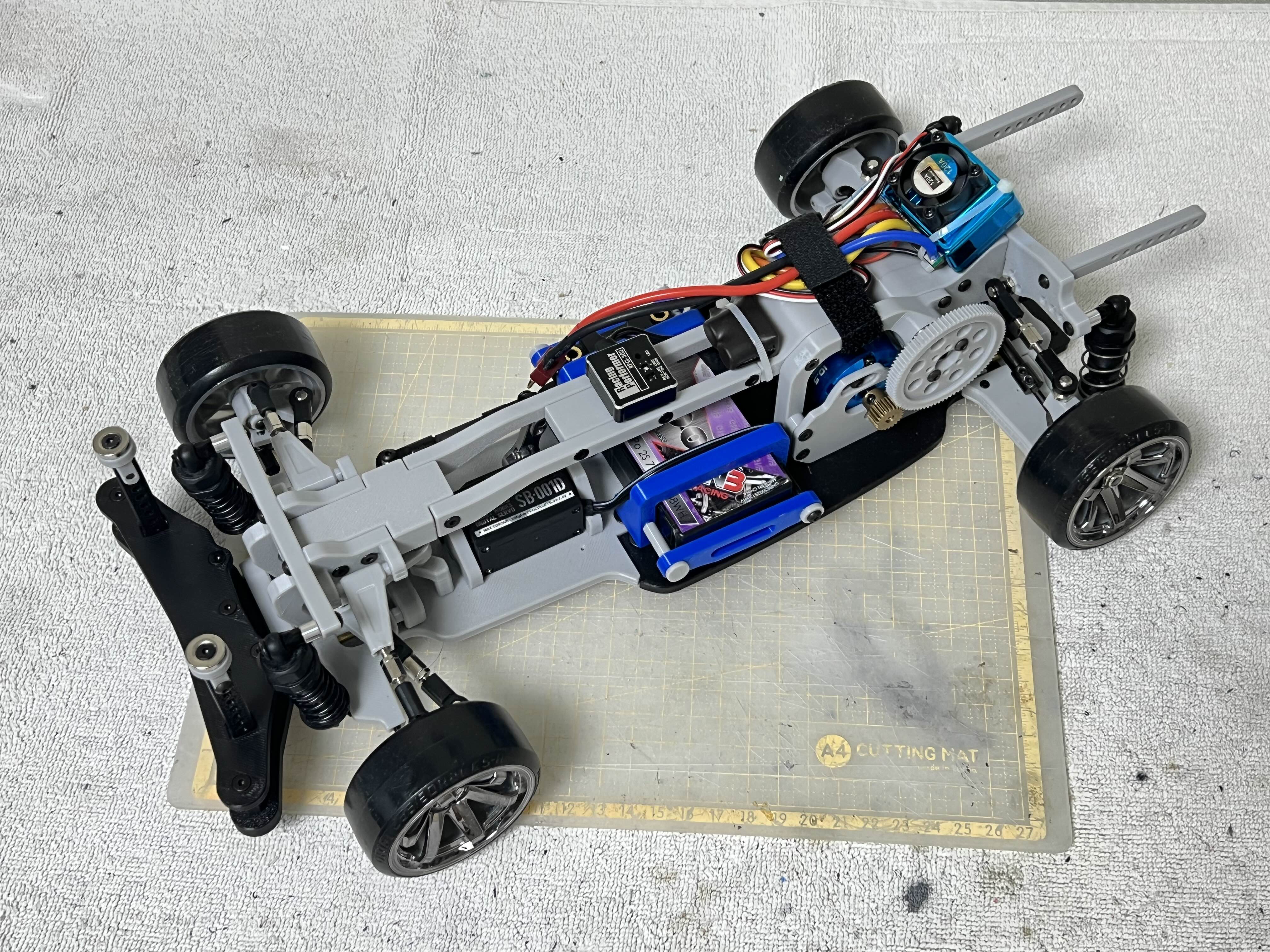

이렇게 최종 차량 조립이 완성되었습니다.

서보에 자이로도 연결해주고, 자이로 채널은 CH3에 맞추고 다이얼로 자이로 감도를 조절할 수 있도록 NB4 노블 송신기에서 설정도 잡아주었습니다.

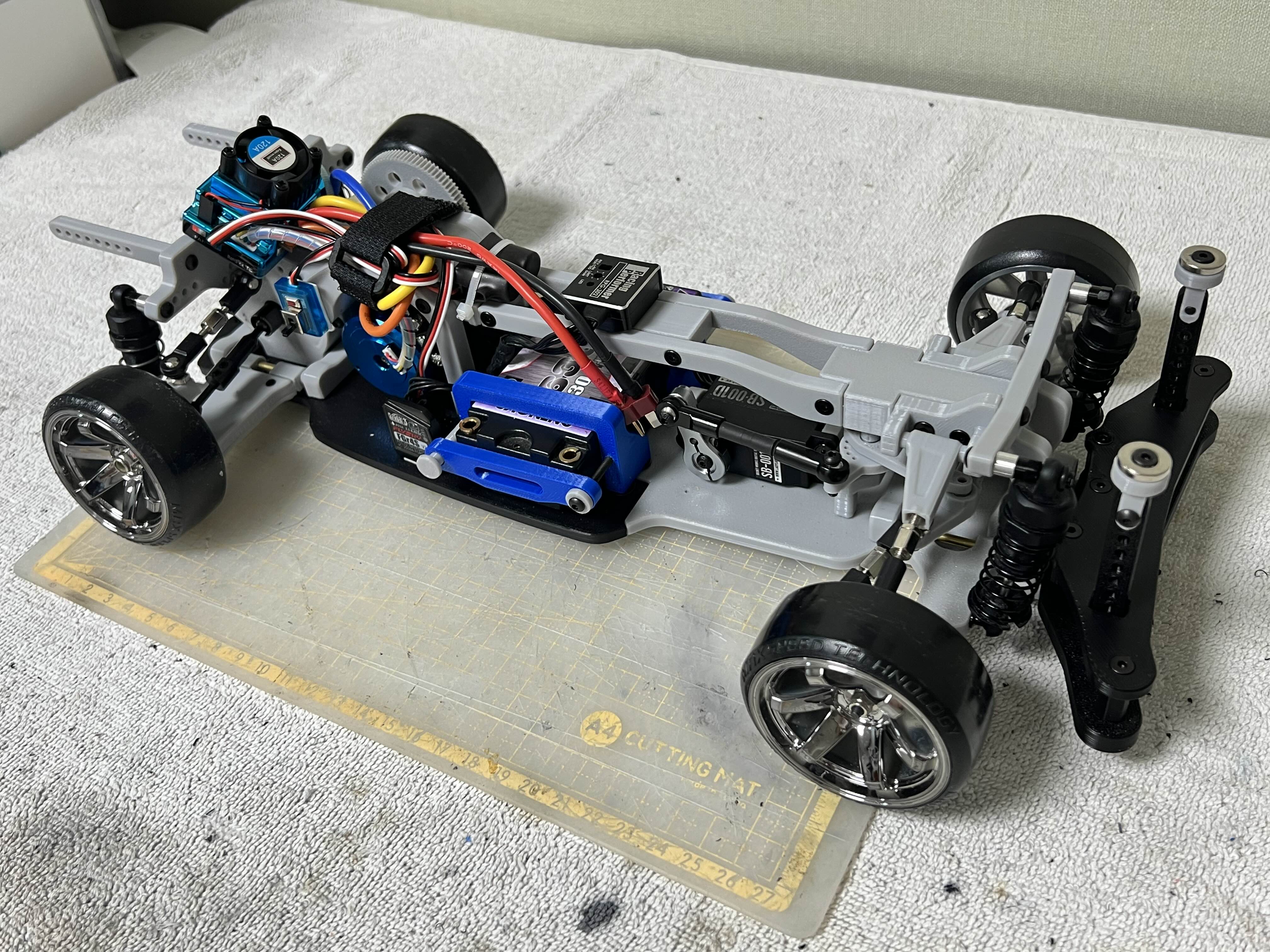

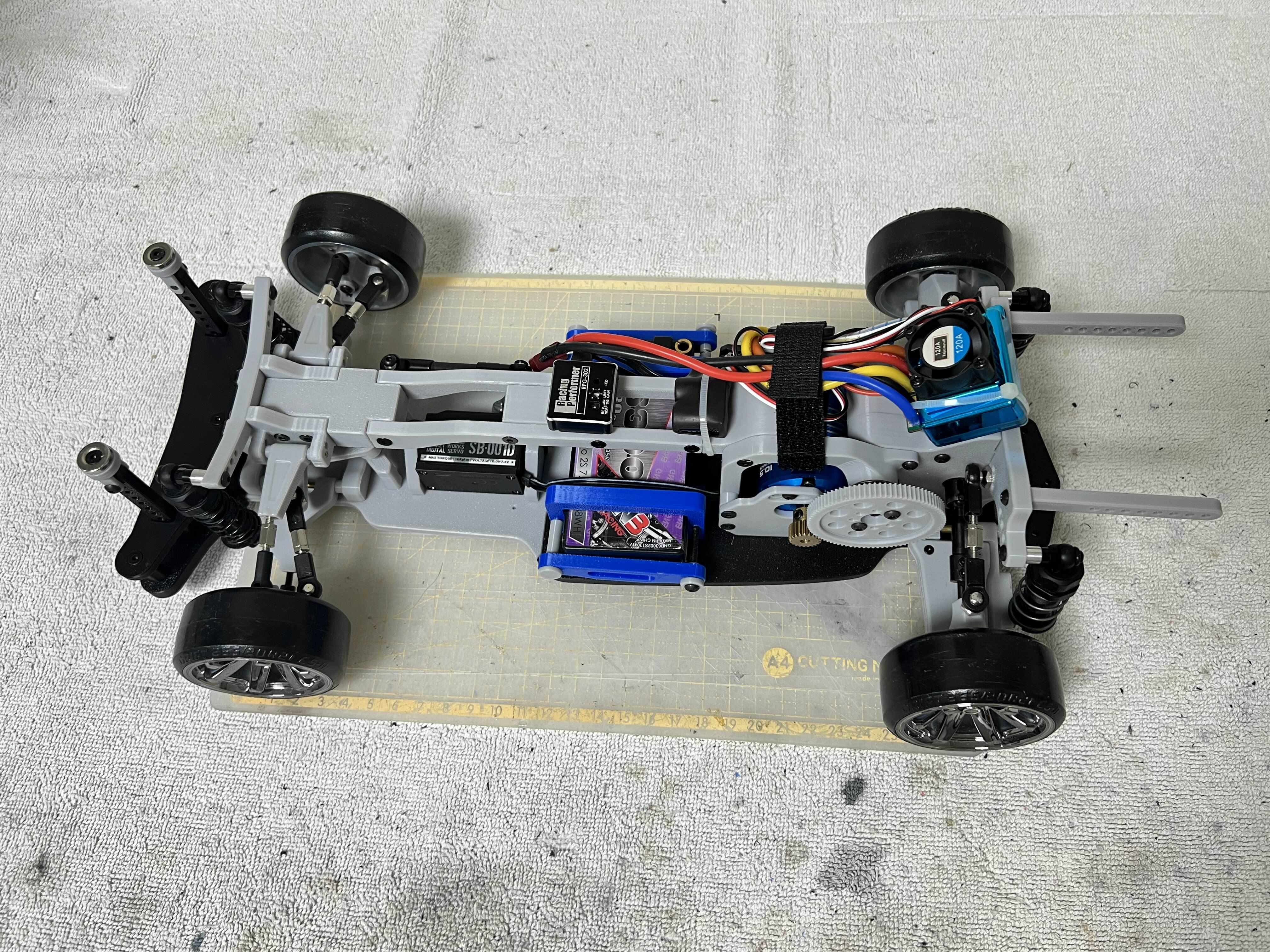

차량의 전체적인 모습.



변속기에 인입되는 플러그 타입은 딘스 T플러그이고, 장착한 배터리는 불릿 형태라 중간 변환 젠더는 다시 제작이 필요해보이네요.



차체 바닥면은 이렇습니다.



메인차량인 디라이크 RE-R 하이브리드 차체와 비교샷.

같은 후륜(RWD) 드리프트 차량이지만 구동계에서 차이가 있습니다.

하이브리드는 볼 디프에 모터배치가 차체 앞쪽에 배치되어 있고 벨트구동방식을 사용 한다고 한다면 3D프린터로 제작한 차량은 디프기어에 모든 기자재가 리어쪽으로 배치되어 리어의 무게감을 증가시켰고(현재 대부분의 후륜차량이 이러한 방식) 모터에서 기어박스로 전달되는 구동이 직결식이라는 차이점이 있습니다.

이로인해 주행 또한 전혀 다른 성격을 보여줄 것으로 기대됩니다.


아직 제대로된 넓은 곳에서 주행테스트를 해봐야 알겠지만 느낌은 좋아보입니다.

캠버나 토우 그리고 애커먼 셋팅등 아직 세부적인 셋팅은 전혀 무시하고 최종 차량 완성을 목표로 진행해온터라

차량의 주행성은 크게 기대되지 않지만, 이부분은 차차 개선해 나가기로 하고 최종 차량의 모습을 위해

어떤 바디를 올려서 맞춰야 할지 고민을 좀 해봐야할것 같습니다.

여분의 바디는 있으나 바디포스트에 맞게 자석이 장착되어 있는게 아니라서 전용으로 사용할 바디를 찾아야겠습니다.

아니면 전용 바디를 아예 프린트로 출력해도 되는 부분이니 ㅎㅎ


이상으로 3D프린터로 드리프트 RC카 제작하기 포스팅을 마칩니다.

좀더 다듬어서 주행영상을 담아 다음 포스팅에 올려보도록 하겠습니다.


긴글 읽어주셔서 감사합니다.

- 끗 -
