[조립1] Drift RC 조립기 1 - 기어박스 구동계 조립

[드리프트 RC카] 3D프린터로 만드는 Drift RC - with Yet Another RC 조립 - 3 (세번째)



사전준비는 여기서 →  https://kernzeroid.tistory.com/102



---


컨제입니다.

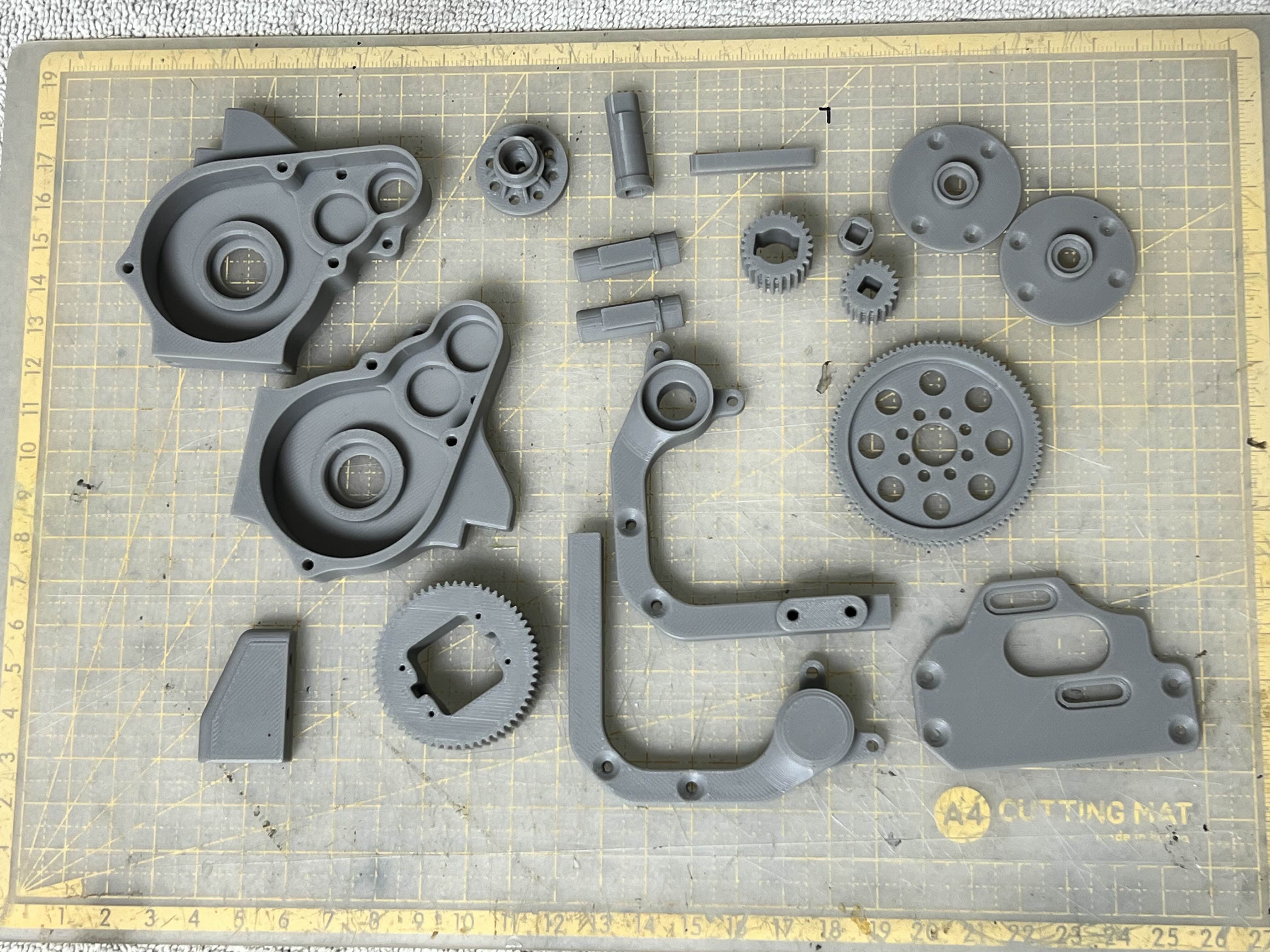

출력되어진 파츠의 서포와 브림을 제거하고 말끔한 상태로 단장을 해줍니다.

그리고 가장 중요한 부품인 기어박스부터 조립을 해보겠습니다.

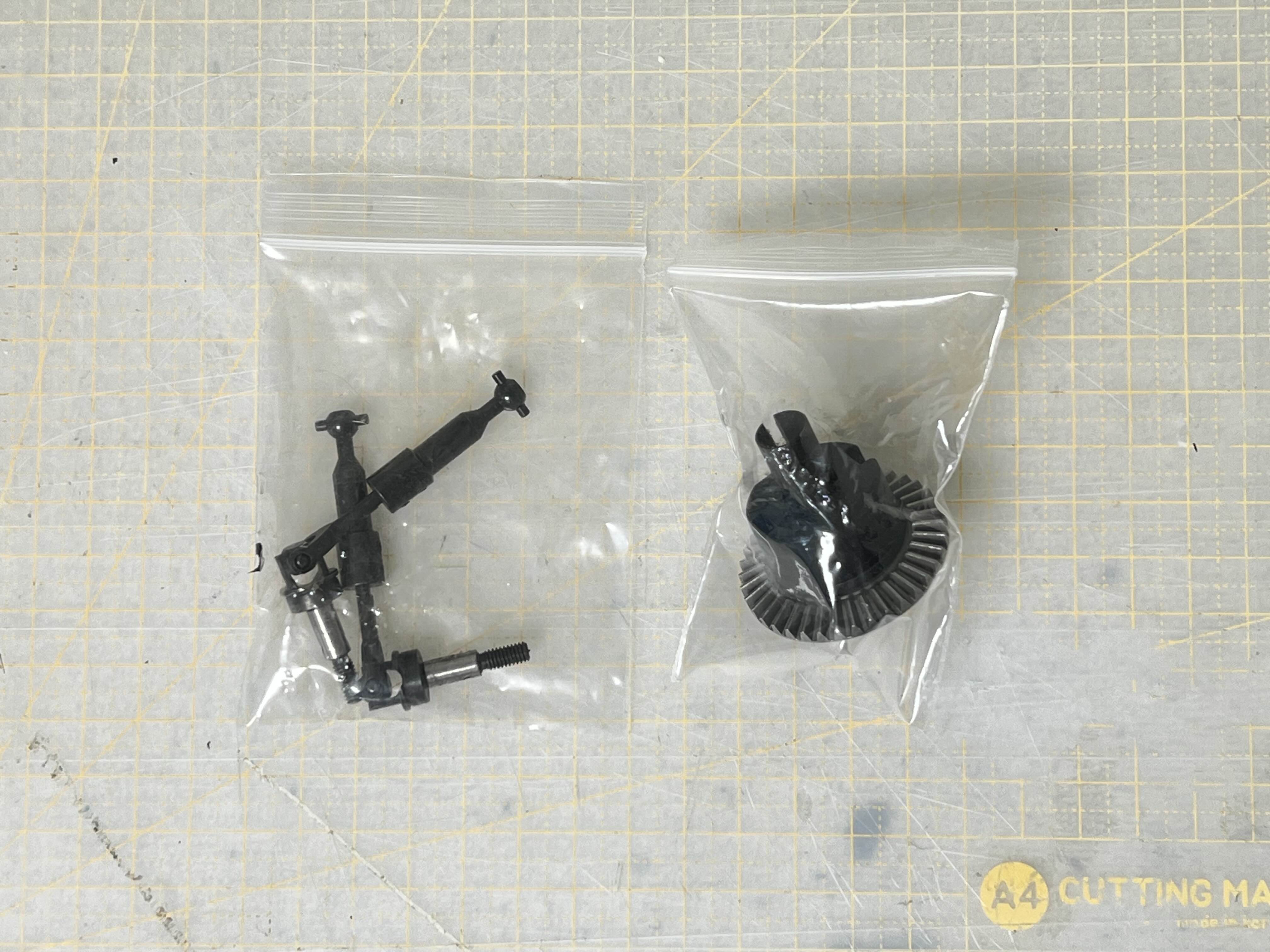

알리에서 주문해서 잘 도착 한 도그본 샤프트와 디프기어



우선 이 디프기어를 분해합니다.

이 때 분해되어 나온 톱니바퀴를 사용할예정


감싸고 있던 하우징은 필요없고

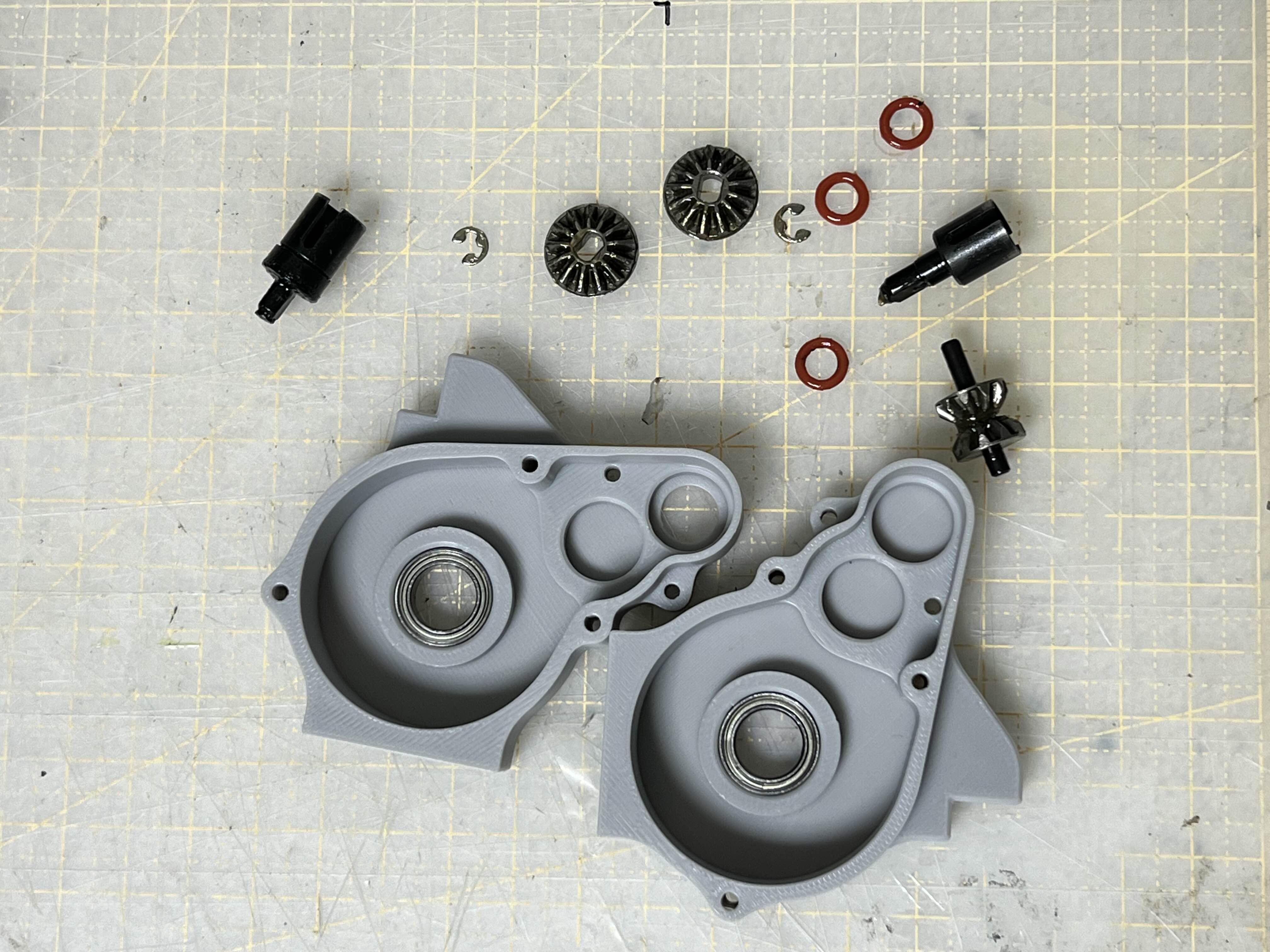

내부 기어와 오링, E링, C컵만 사용하게 됩니다.

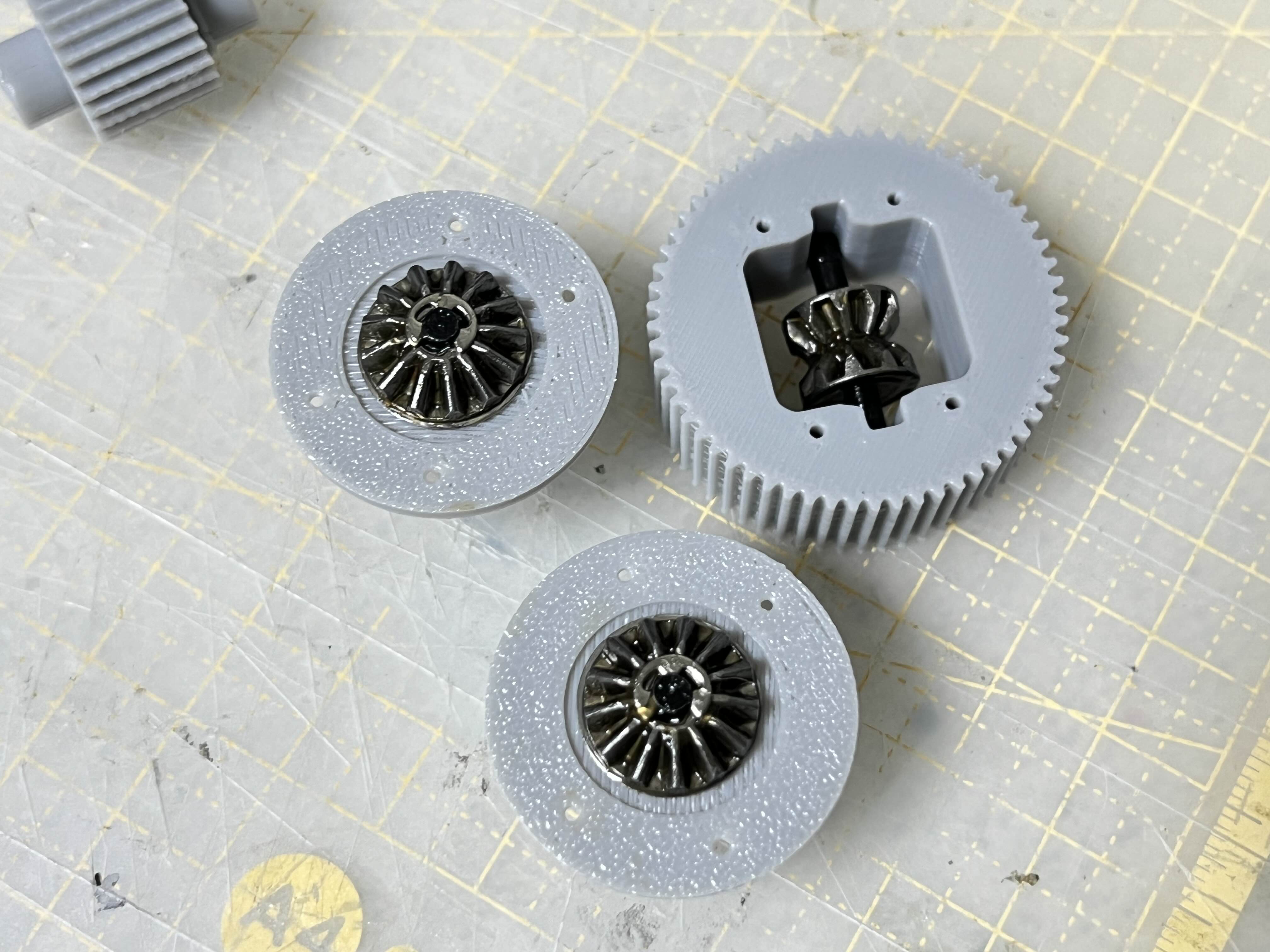

오링을 플랜지 커플러에 양쪽에 넣어주고 기어를 넣어준다음


E링으로 잠궈주고

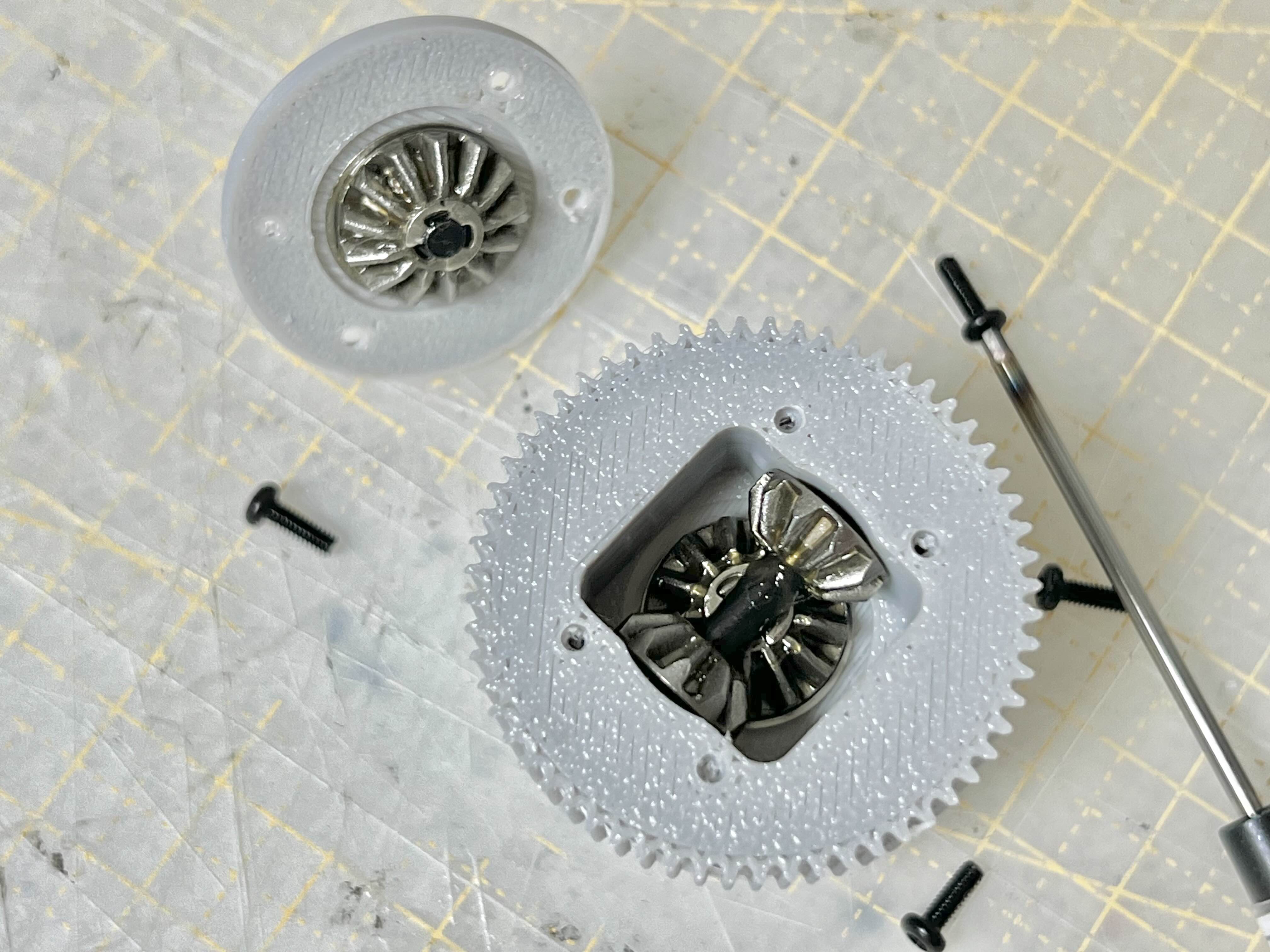

I 자형 기어는 큰 기어 안에 살포시 넣어줍니다.

그리스도 덕지덕지 발라주고


플랜지 커플러로 양쪽 측면을 닫아서 M2 8mm 나사로 닫아주면 디프기어 완성

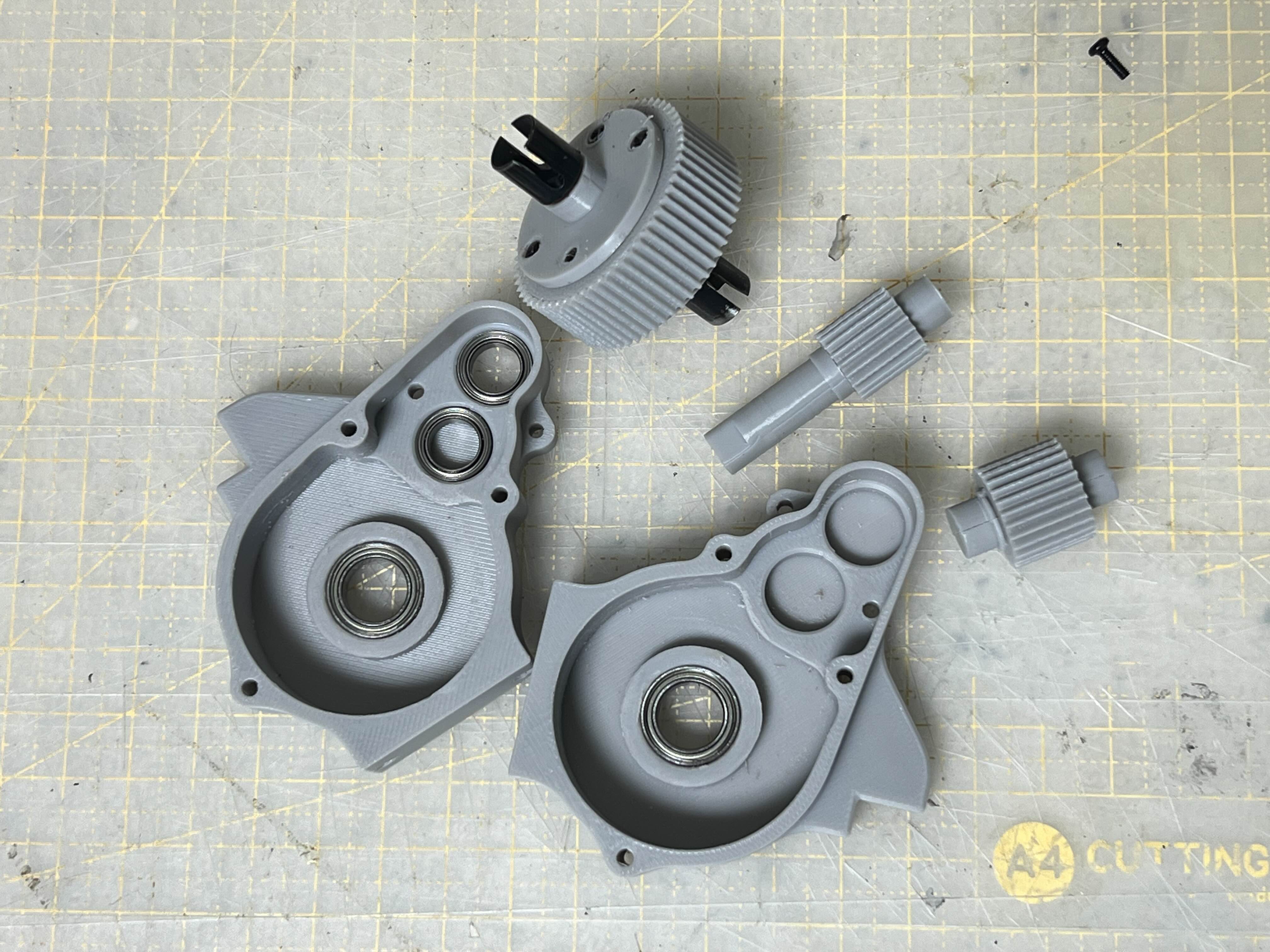

디프기어 및 기어박스 내부에 들어갈 기어들이 모두 준비되었습니다.

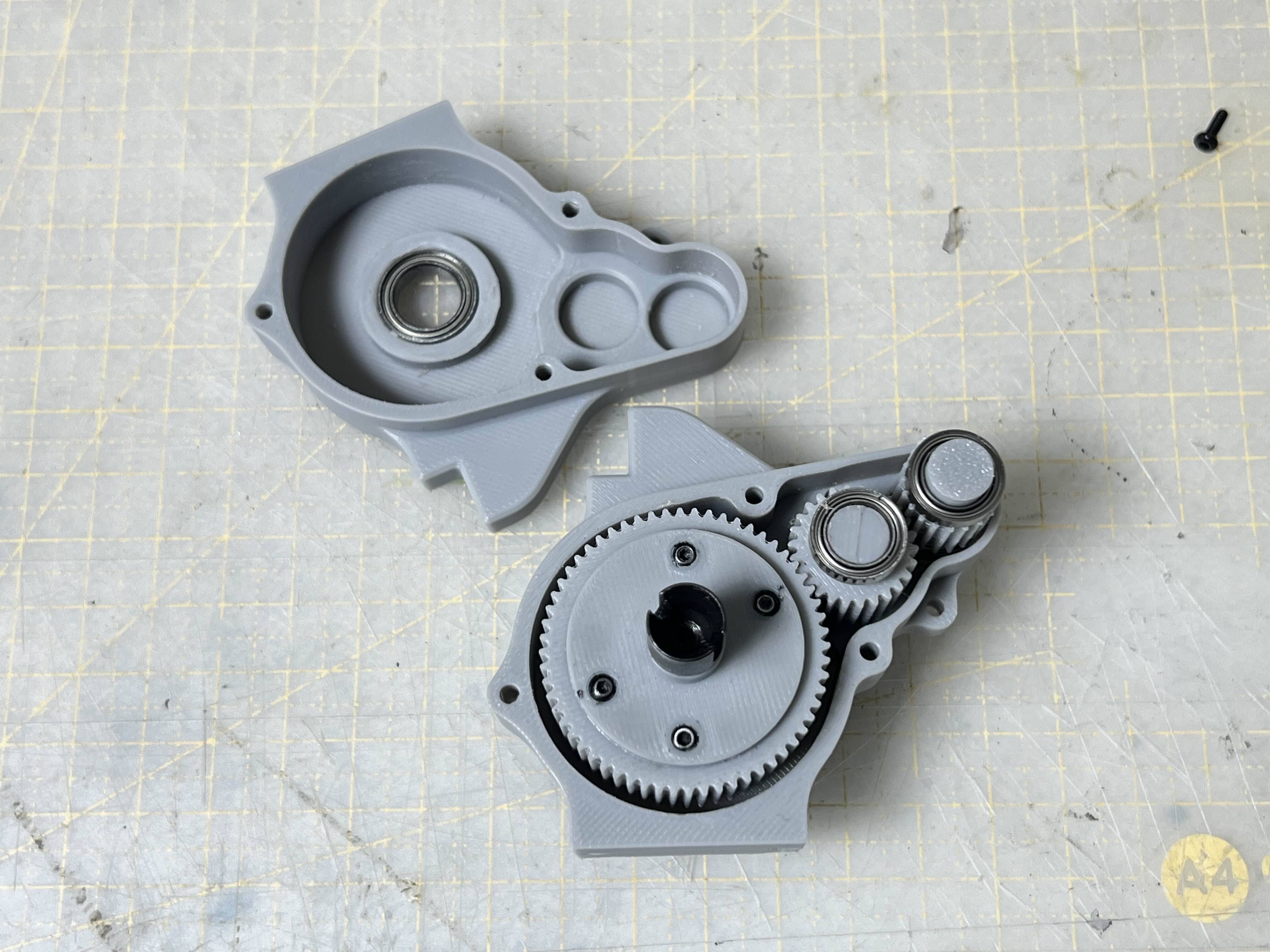

각자 자리에 맞게 맞춰주고
회전할 곳이니 베어링도 잊으면 안되겠죠


간섭부분을 체크하면서

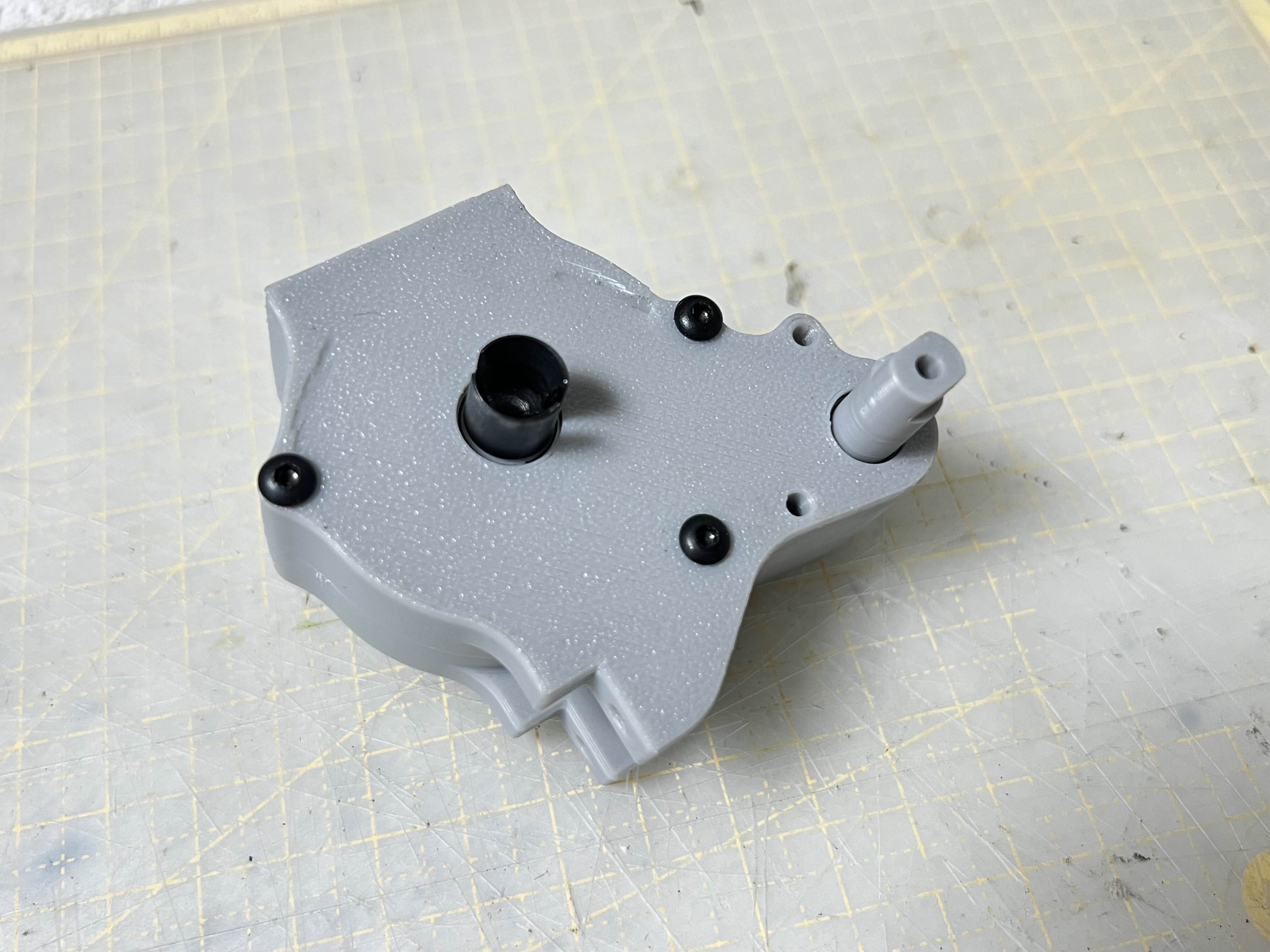

기어박스 뚜껑을 닫아 최종 완성시킵니다.

아직 새로이 조립한탓에 회전이 약간 뻑뻑한 감도 있지만, 회전력을 주어 점차 원활히 돌아갈 것입니다.

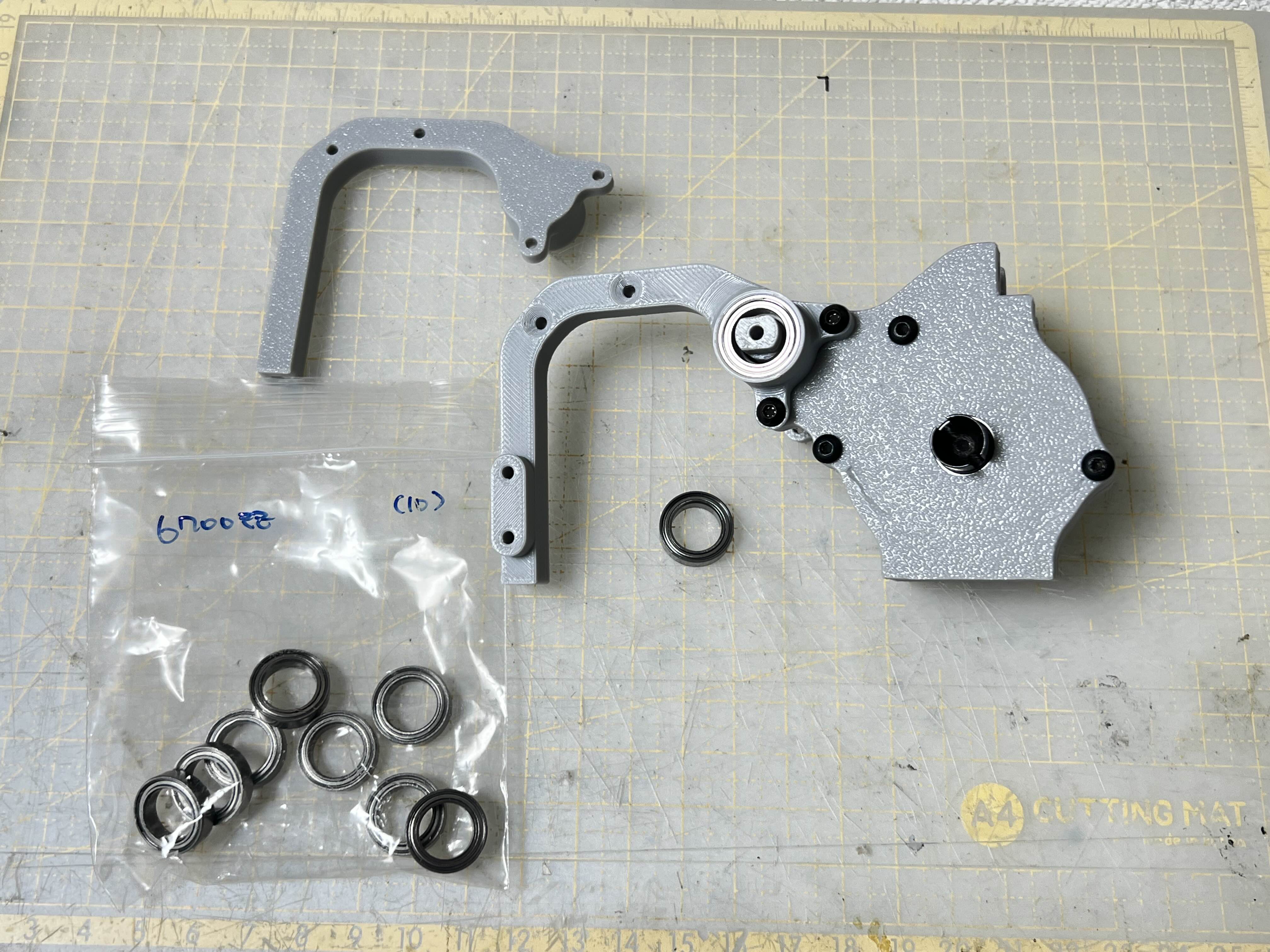

완성된 기어박스에 모터마운트 를 연결해줍니다.
스퍼기어 (Spur Gear) 가 달릴곳이라 6700zz 베어링도 하나 들어갑니다.


M3 10mm 볼트로 체결해주고
스퍼가 연결될 플랜지 커플러도 올려줍니다.

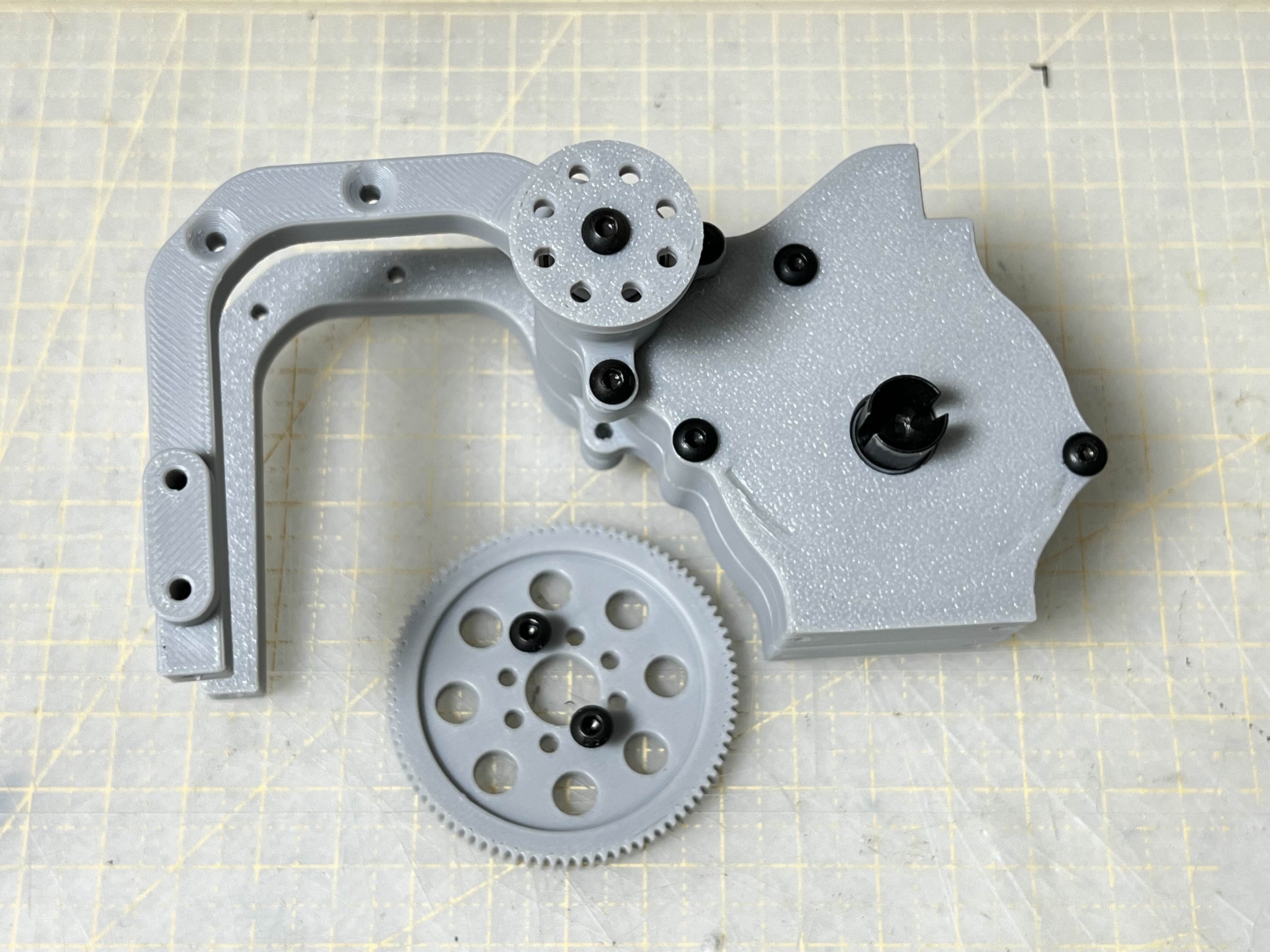

출력해둔 48P 87T스퍼(Spur) 기어에 M3 6mm 볼트를 미리 끼워주고


플랜지 커플러에 스퍼 기어를 장착해줍니다.
이어서 모터마운트를 달아야겠죠

그전에 모터마운트를 준비된 모터에 미리 달아줍니다. (일단 모터 자리를 조정해야하니 느슨하게 조여서 자리만 위치)


그리고 위치를 잡고 모터마운트를 기어박스와 연결해줍니다.


48P 25T 짜리 피니언을 모터에 연결해주고, 느슨하게 장착한 모터의 위치를 수정해 스퍼랑 알맞게 위치를 다시 잡은다음
움직이지 않도록 완전히 고정시켜줍니다.



87T 스퍼에 25T 피니언이니 기어비는 3.48이 되겠습니다.





이렇게 해서 기어박스 & 모터 조립 완성되었습니다!



다음글에선 샷시를 조립해서 차체 형태를 잡아가보도록 하겠습니다.



- 끗 -









다음글

조립2편(섀시 및 프론트/리어 암 조립기)은 여기서 → https://kernzeroid.tistory.com/193
