[트랙사스] TRX4M Ford Bronco 조립 가이드 (Assembly Guide)

TRX4M Ford Bronco (97074-1) 조립 가이드(Assembly Guide)


트랙사스(TRAXXAS)에서 출시한 1:18 크기의 트라이얼 RC카 TRX4M 조립을 해보기 앞서

필요한 조립 가이드 메뉴얼을 찾아 올립니다.

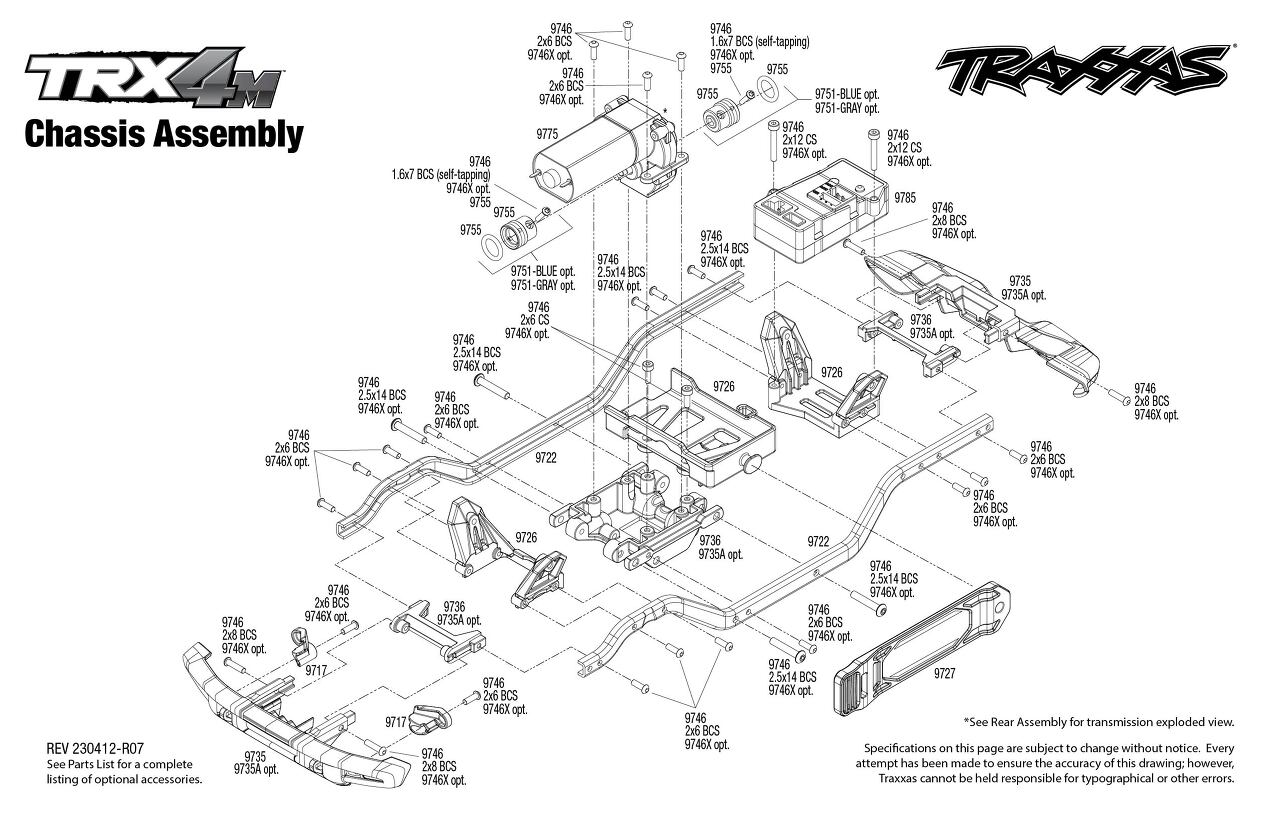

1. 샷시 조립

(Chassis Assembly Exploded View)

 더 크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Chassis%20Assembly.jpg

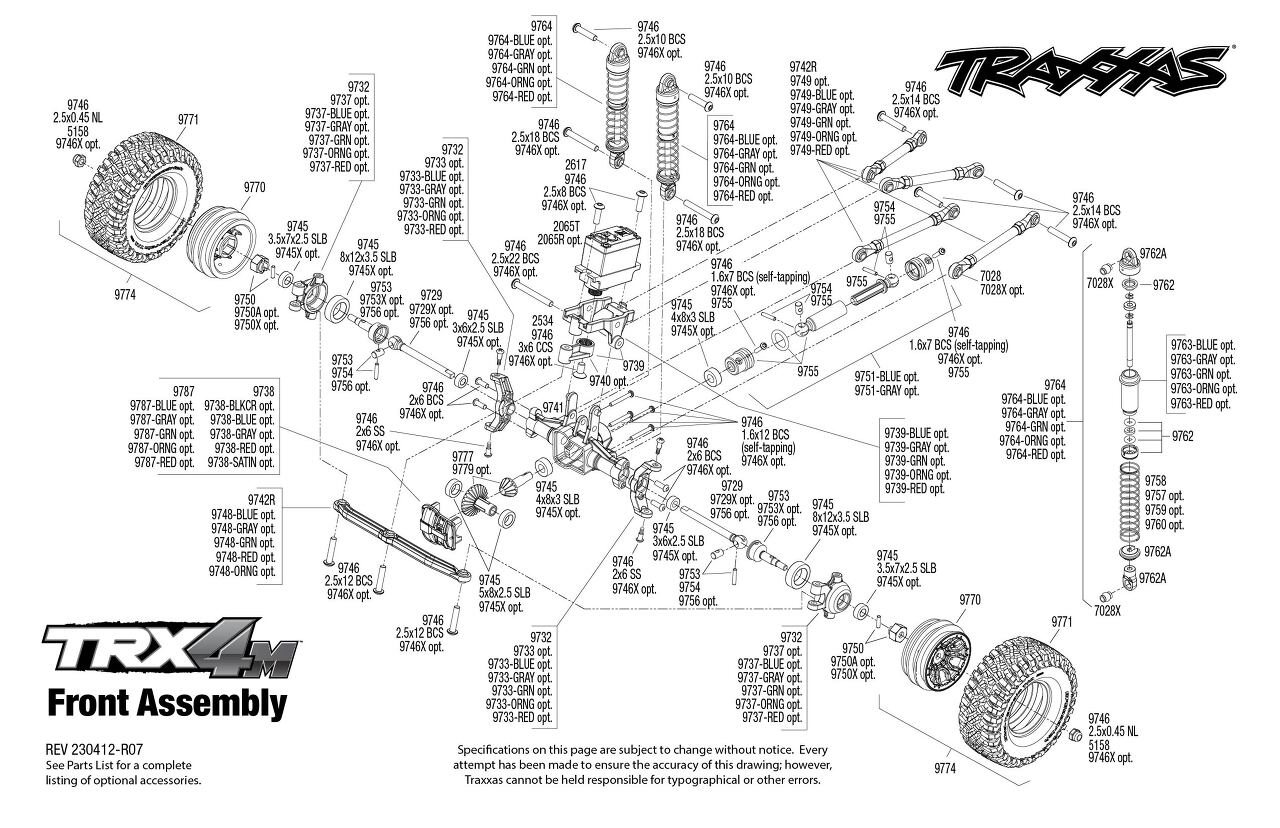

2. 프론트 조립

(Front Assembly Exploded View)

더크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Front%20Assembly.jpg

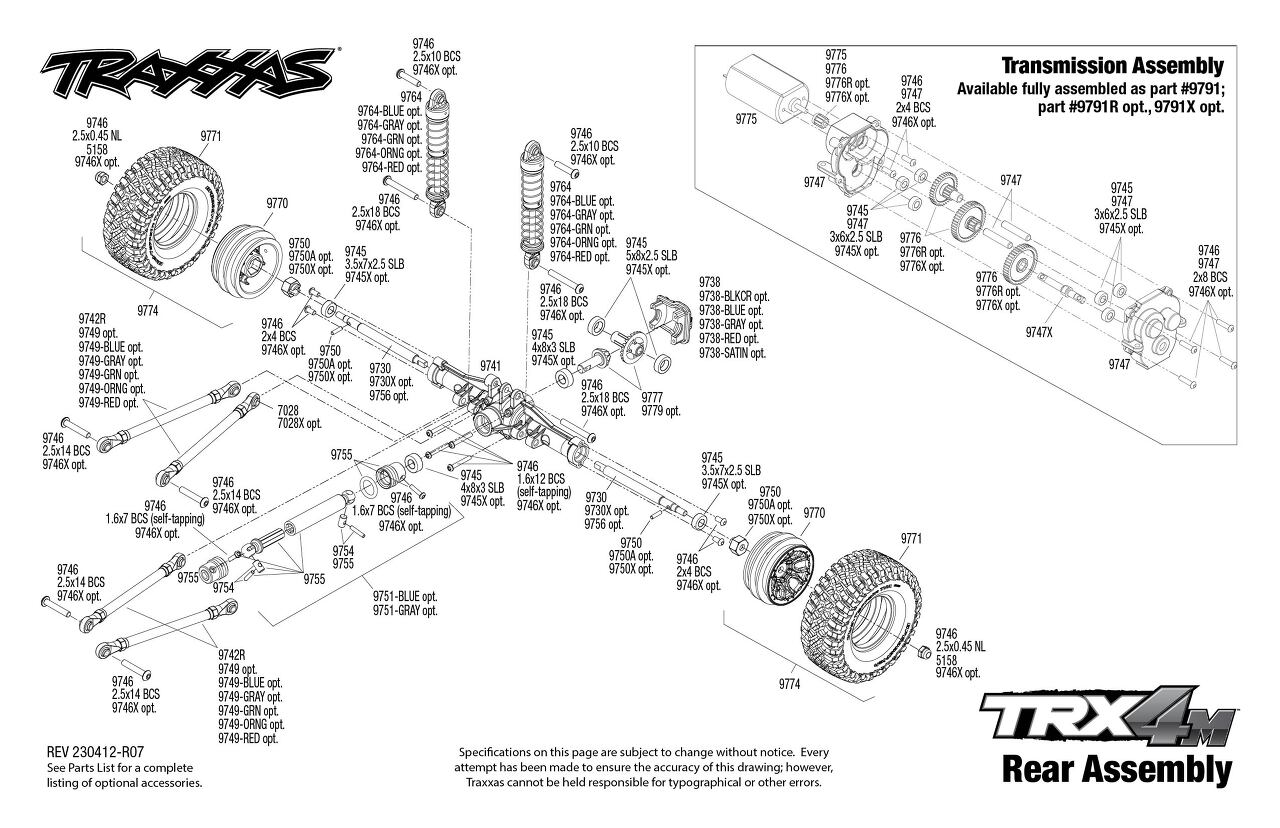

3. 리어 조립
(Rear Assembly Exploded View)

 더크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Rear%20Assembly.jpg

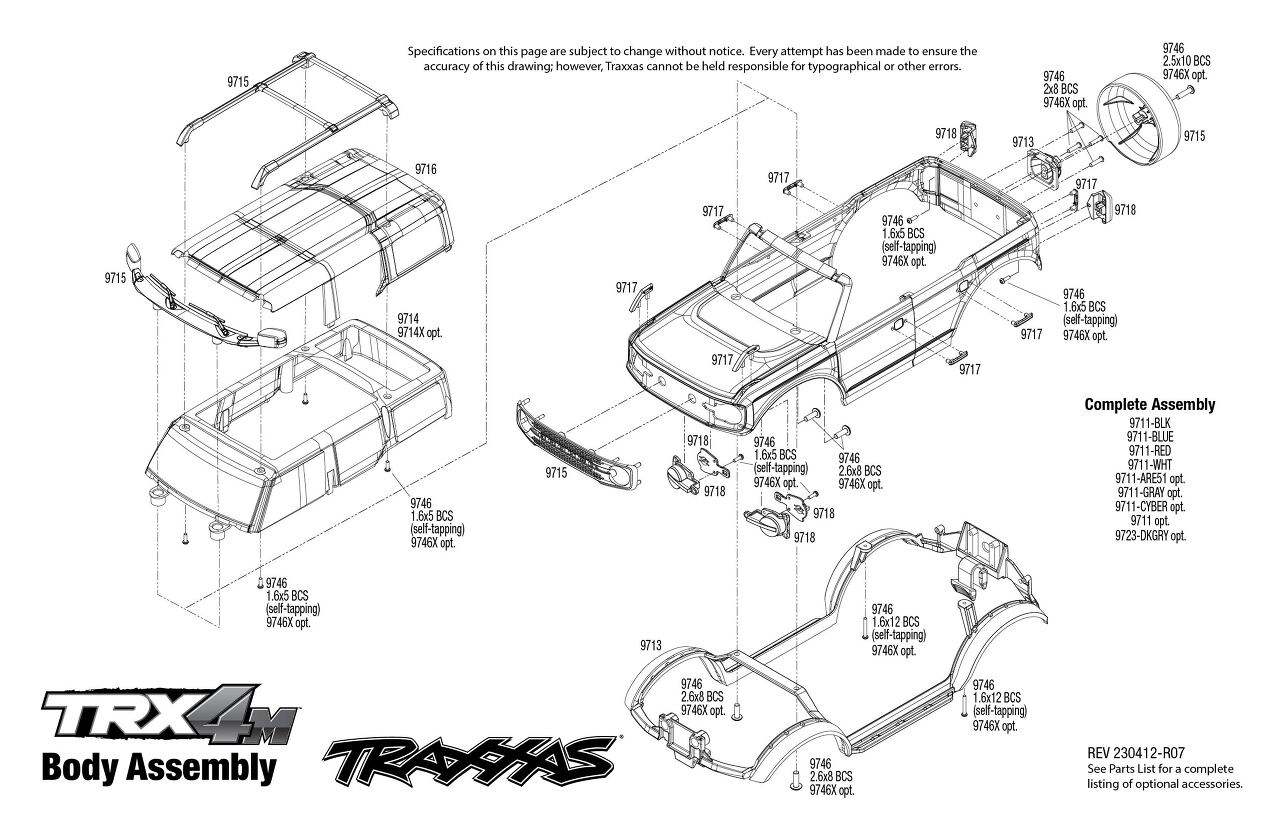

4. 바디 조립

(Body Assembly Exploded View)

더크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Body%20Assembly.jpg





---



★ 조립가이드에 명시되어 있는 부품의 번호는

아래 pdf 파일에서 검색하면 상세 파츠에 대한 정보를 확인할 수 있습니다.

https://traxxas.com/sites/default/files/97074-1_parts.pdf











---







이미지 및 링크 출처: 트랙사스 공식 홈페이지

https://traxxas.com/explodedviews/TRX-4M-Ford-Bronco-97074-1-Chassis-Assembly
