[미니 트라이얼 RC] TRX4M 조립기 - 5 [차체완성편]

컨제입니다.

이번글에서는 샷시에 추가 파츠를 장착해 차체를 완성시켜 보도록 하겠습니다.

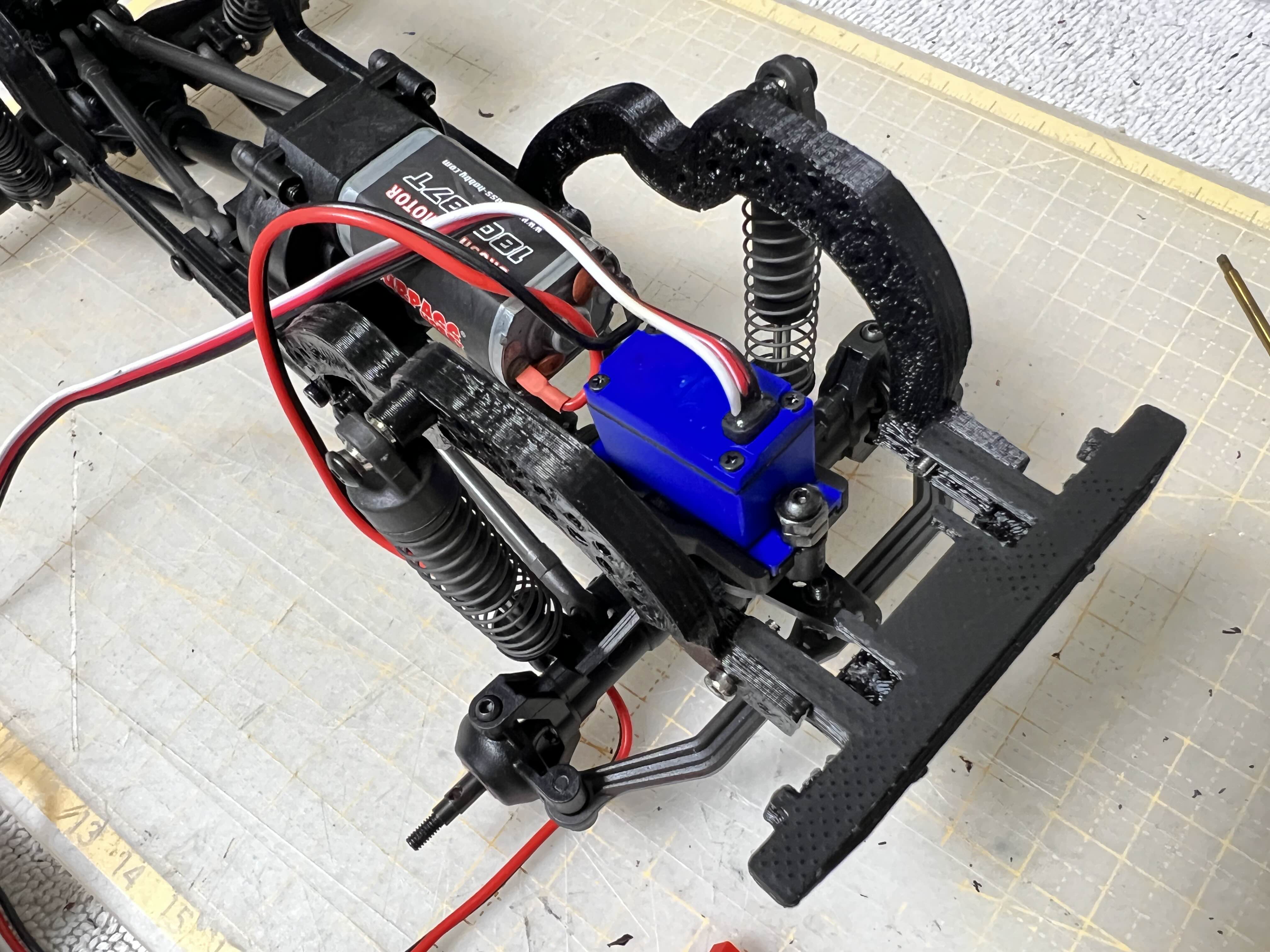

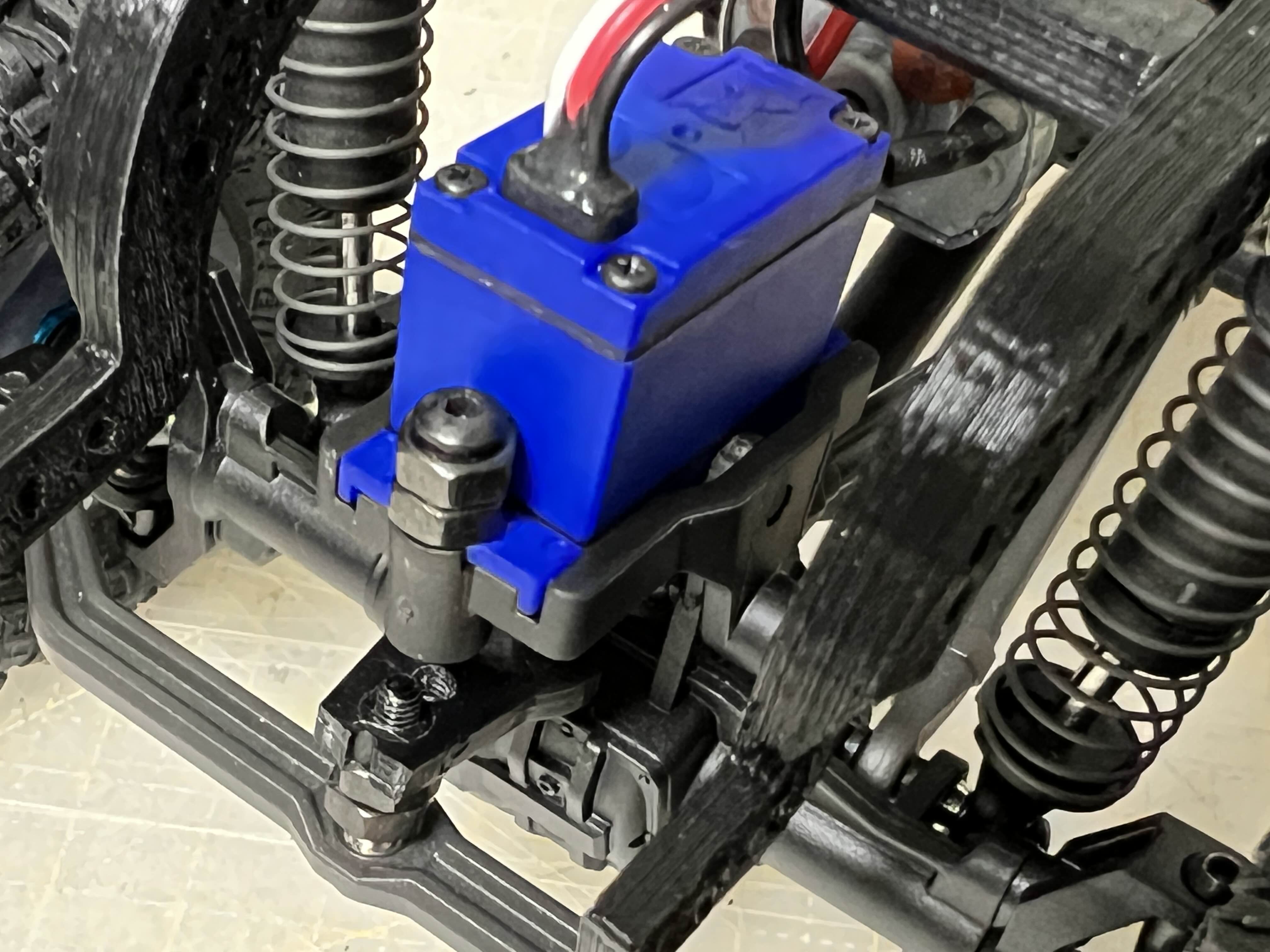

우선 서보를 장착해 주었습니다.

서보는 엑슬과 기어박스 와 함께 딸려온 TRX4M 순정 서보이며, 순정이다보니 별도의 파츠없이 가공없이 서보마운트까지 그대로 사용할 수 있었습니다.

단, 장착시 M2.5 (2.5mm)의 크기의 나사를 사용하도록 되어있어서 14mm 짜리 한사이즈 를 구매해둔 저로썬 8mm로 맞춰 쓰기 위해 M3 너트를 2개 넣어서 스페이서 역할을 하도록 해서 장착하였습니다.

서보혼도 M3너트 2개 넣어주고, 쇽이 눌릴경우 프론터범퍼와 간섭이 있어 절단해주었습니다.



그다음

우선 양쪽으로 나뉘어진 샷시의 벌어짐을 잡아줄 앞/뒤 범퍼가 필요해 보입니다.

샷시를 아무리 infill(내부채움)을 100%로 출력했다 하더라도 메탈의 강성을 가질수는 없기에, 보강해줄 필요가 있어보이기 때문입니다.

역시 누군가 만들어 놓은게 있네요

고맙게도 무료로 모델링된 파일을 공유하고 있어 바로 출력해줬습니다.

TRX4M 프론트 범퍼
https://cults3d.com/en/3d-model/various/trx4m-bronco-shorty-bumper

TRX4M Bronco Shorty Bumper


TRX4M 리어 범퍼
https://cults3d.com/en/3d-model/various/trx4m-bronco-rear-bumper-sik_designs

TRX4M Bronco Rear Bumper

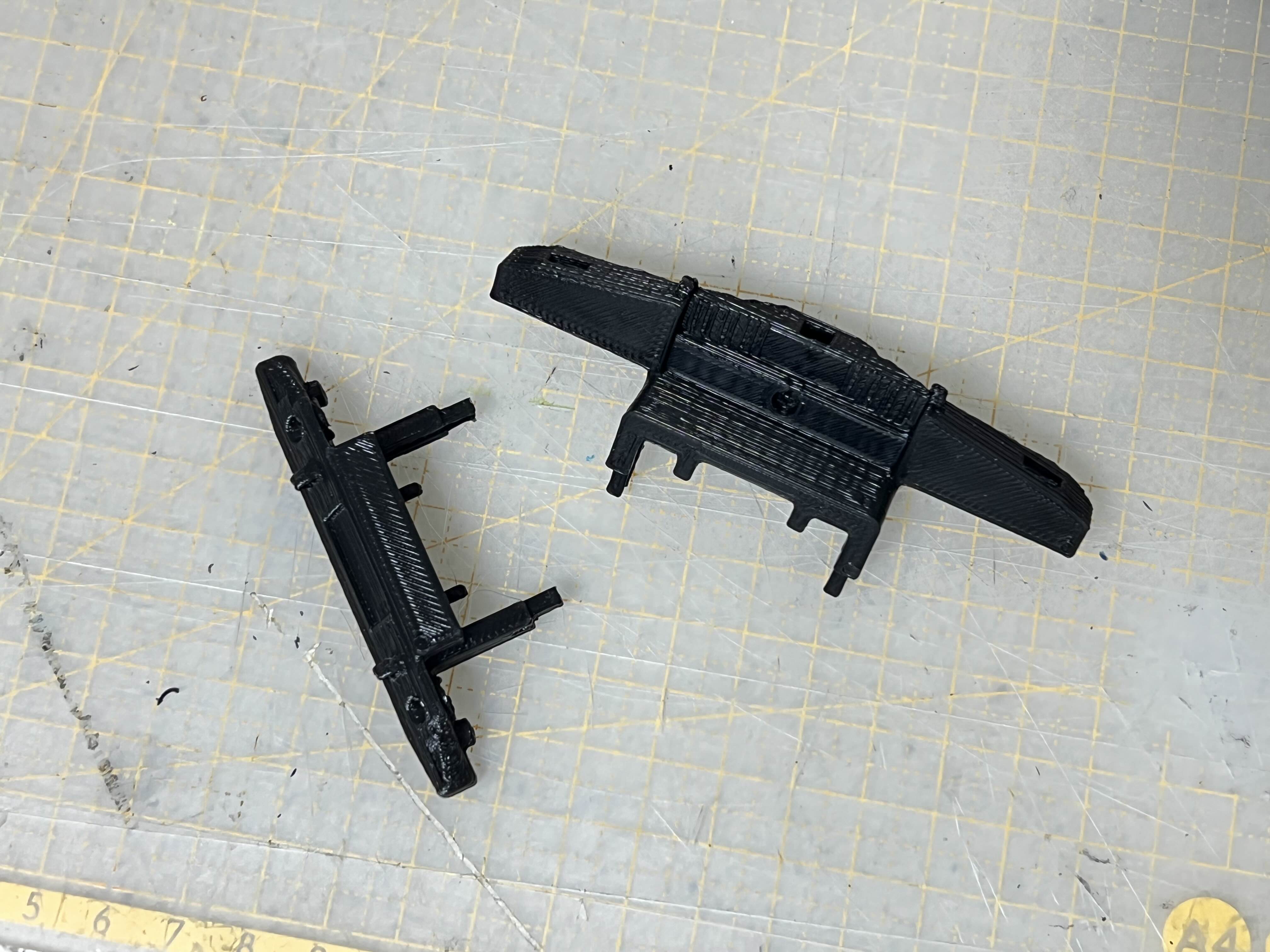

잘 출력되어져 나왔습니다.

작은크기가 프론트 범퍼, 큰게 리어 범퍼

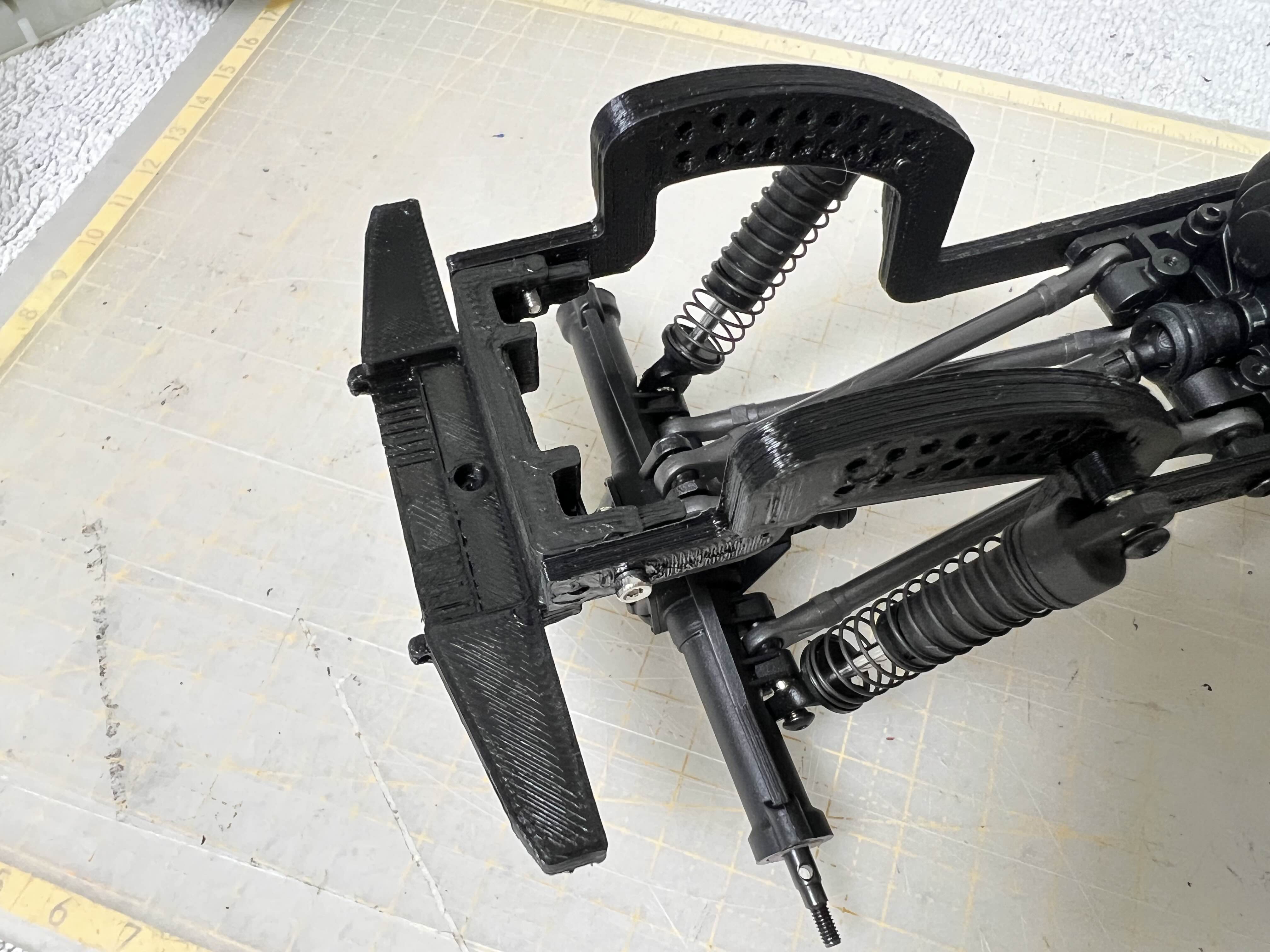

우선 프론트 범퍼 먼저 달아주고

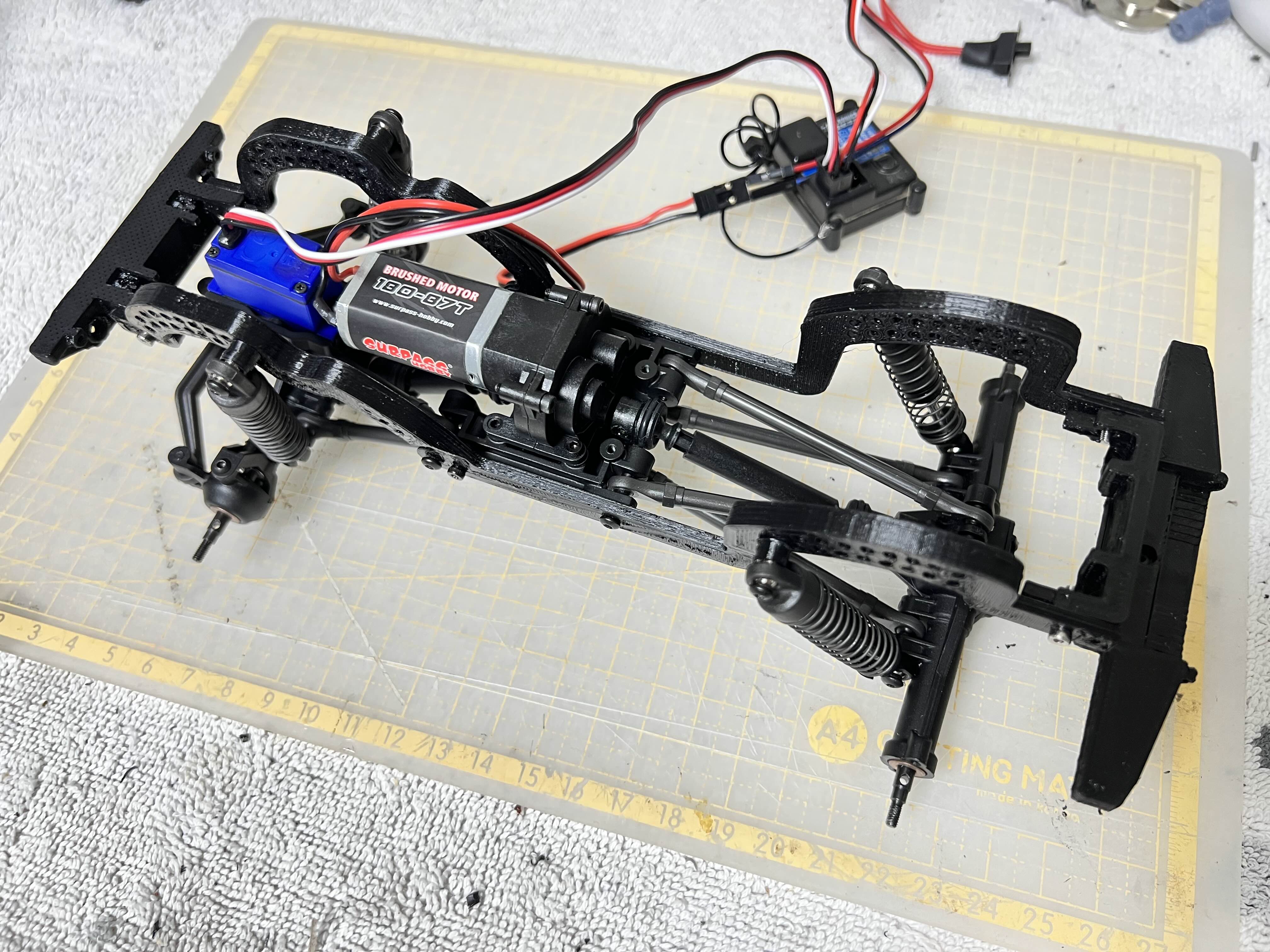

뒤쪽 리어범퍼도 달아주었습니다.

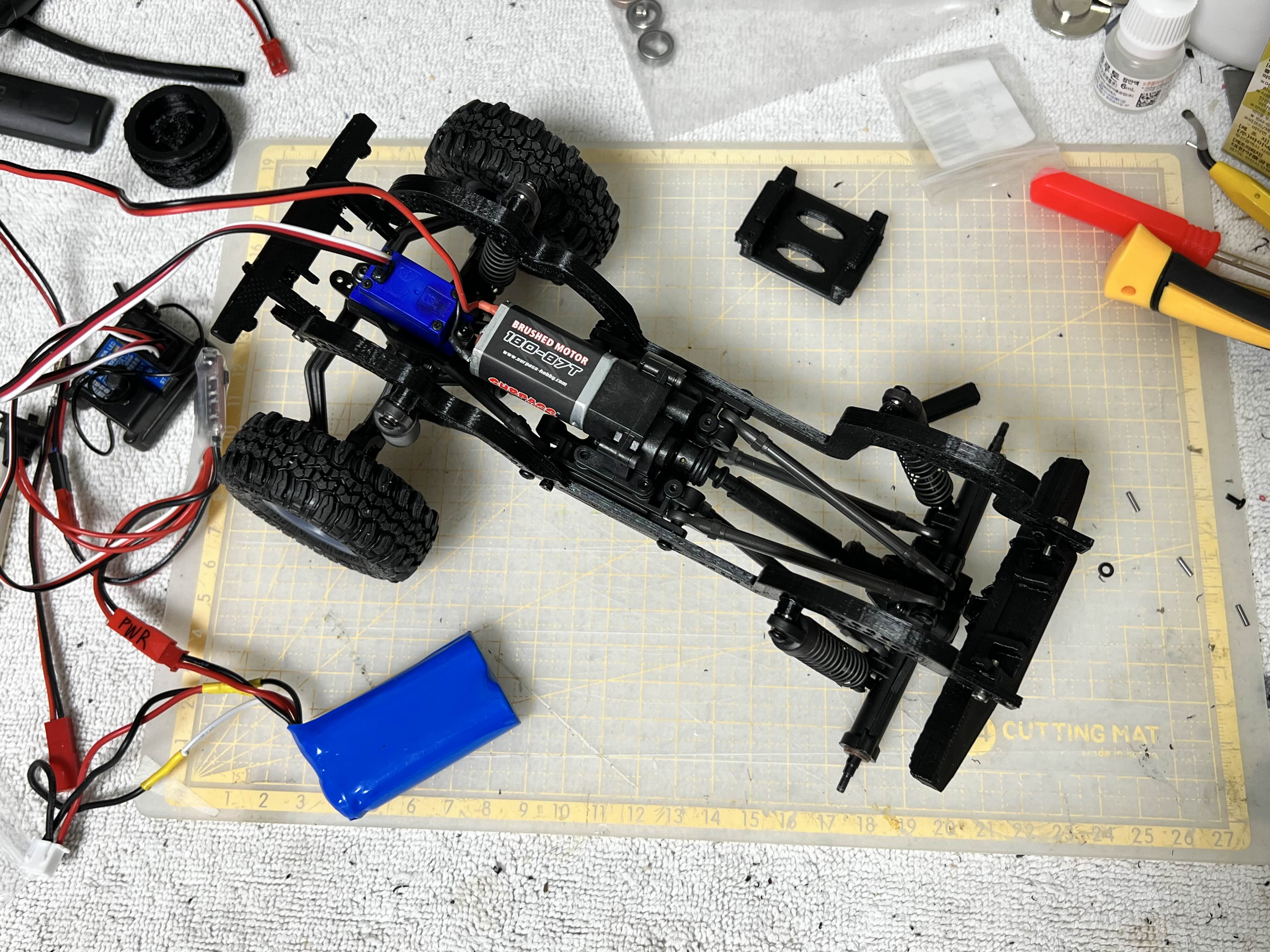

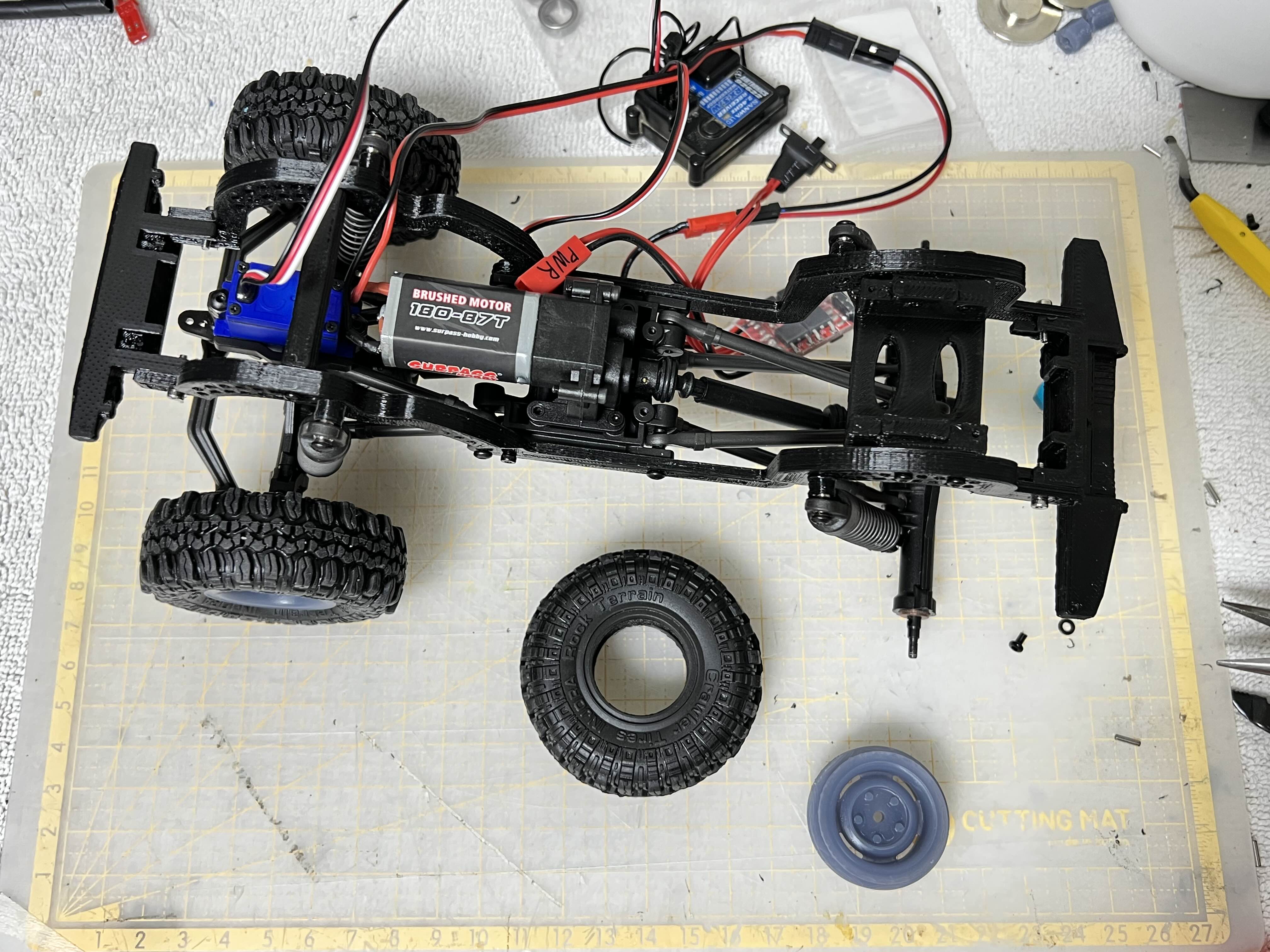

기자재중 서보와 모터만 장착되어 있는 모습입니다.

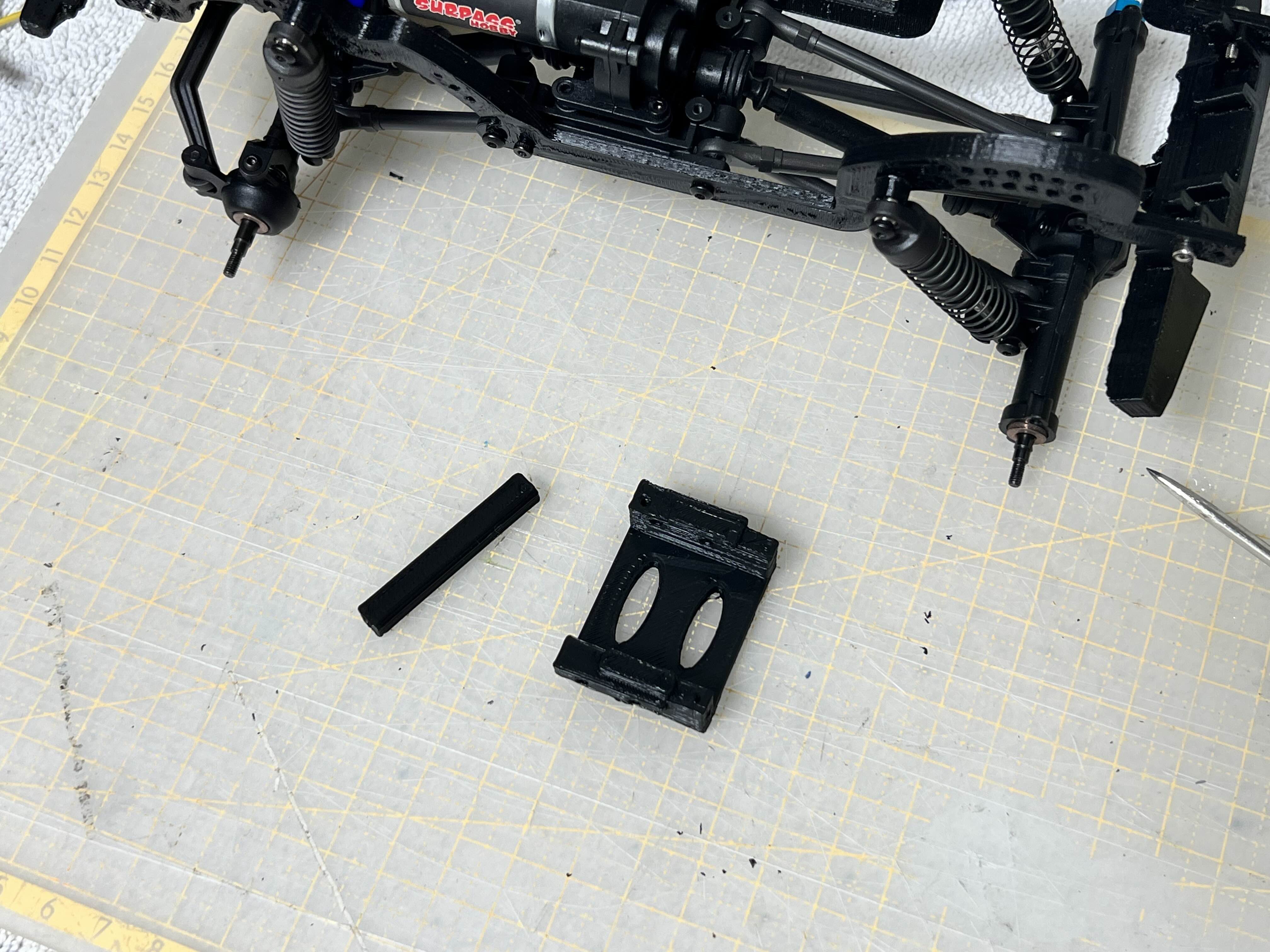

변속기와 수신기를 달아주기 위해 TRX4M 조립기 - 2 [샷시조립편]  에서 확대 출력해두었던걸 사용할 차례입니다.


샷시의 어느 부분에 장착할것인지 각을 재본다음



프론트쪽은 바(bar)를 달아주고, 리어쪽 빈자리에 마운트를 장착해줍니다.


이렇게 지저분 하던 기자재들은 3M 양면테잎을 이용해 마운트자리에 살포시 붙여줍니다.

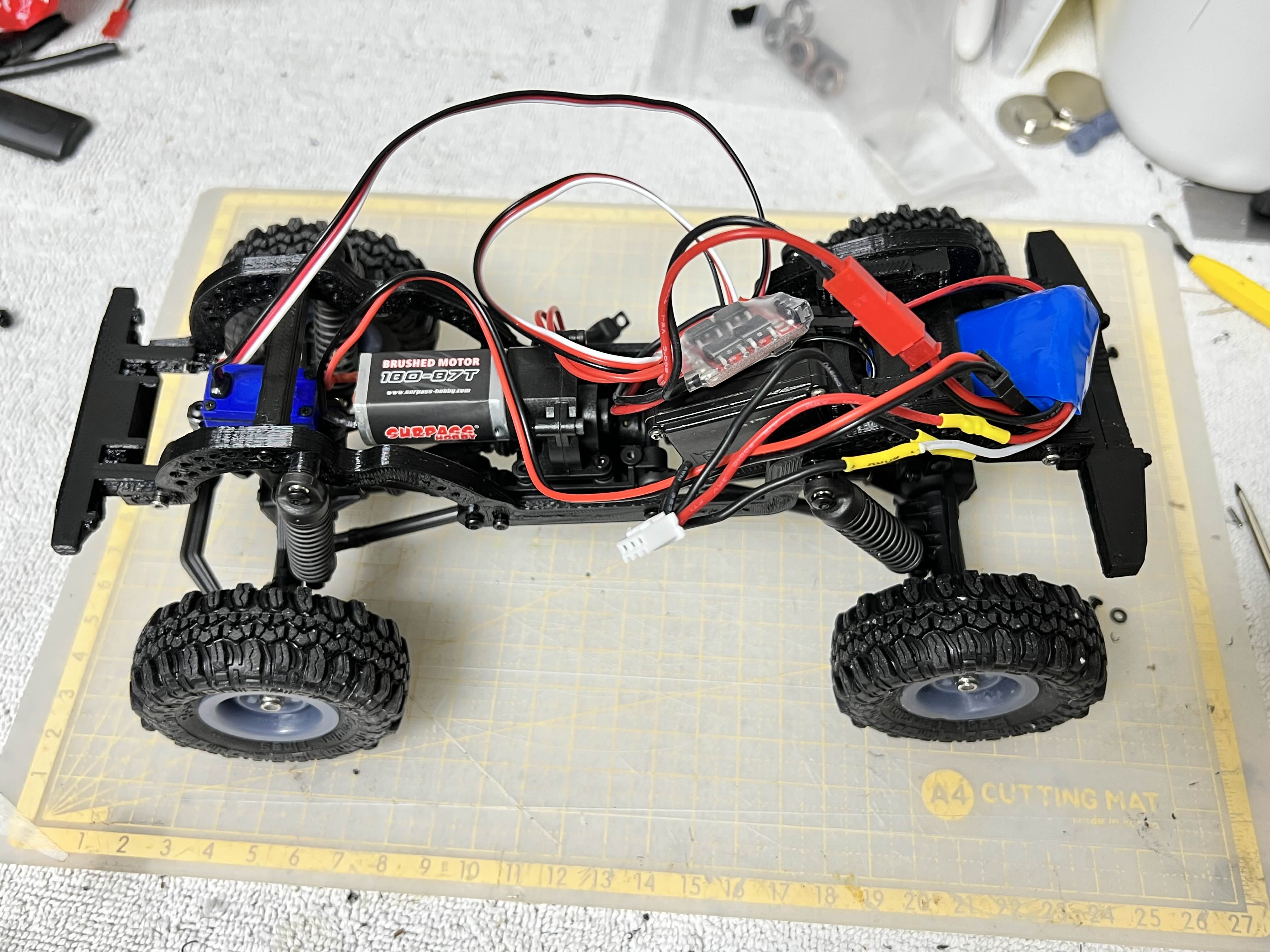

이랬던 기자재가

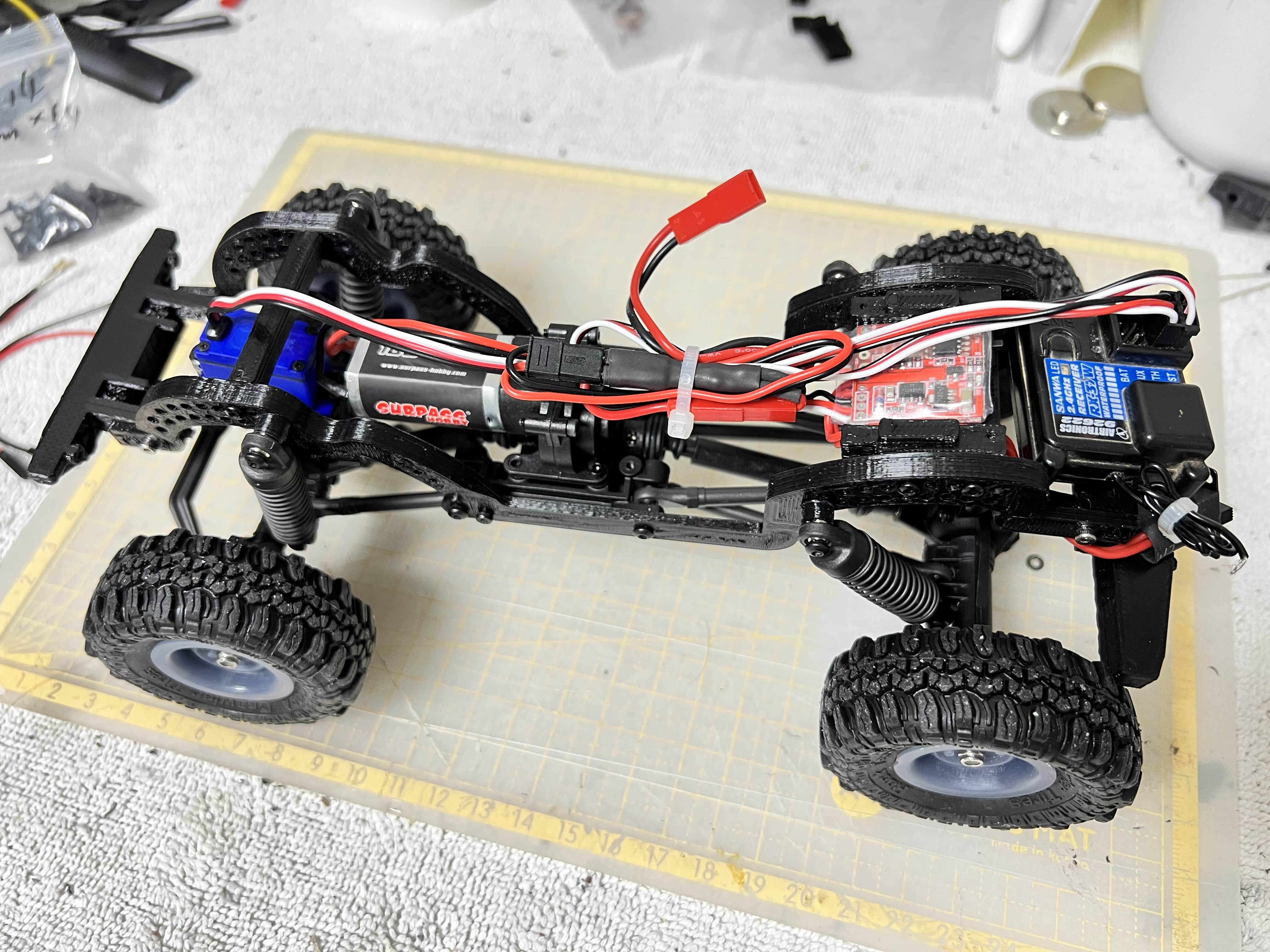

이렇게 정리되었습니다!

배터리는 가운데로 쏘옥 들어가면 되는데,

배터리 마운트가 필요합니다.

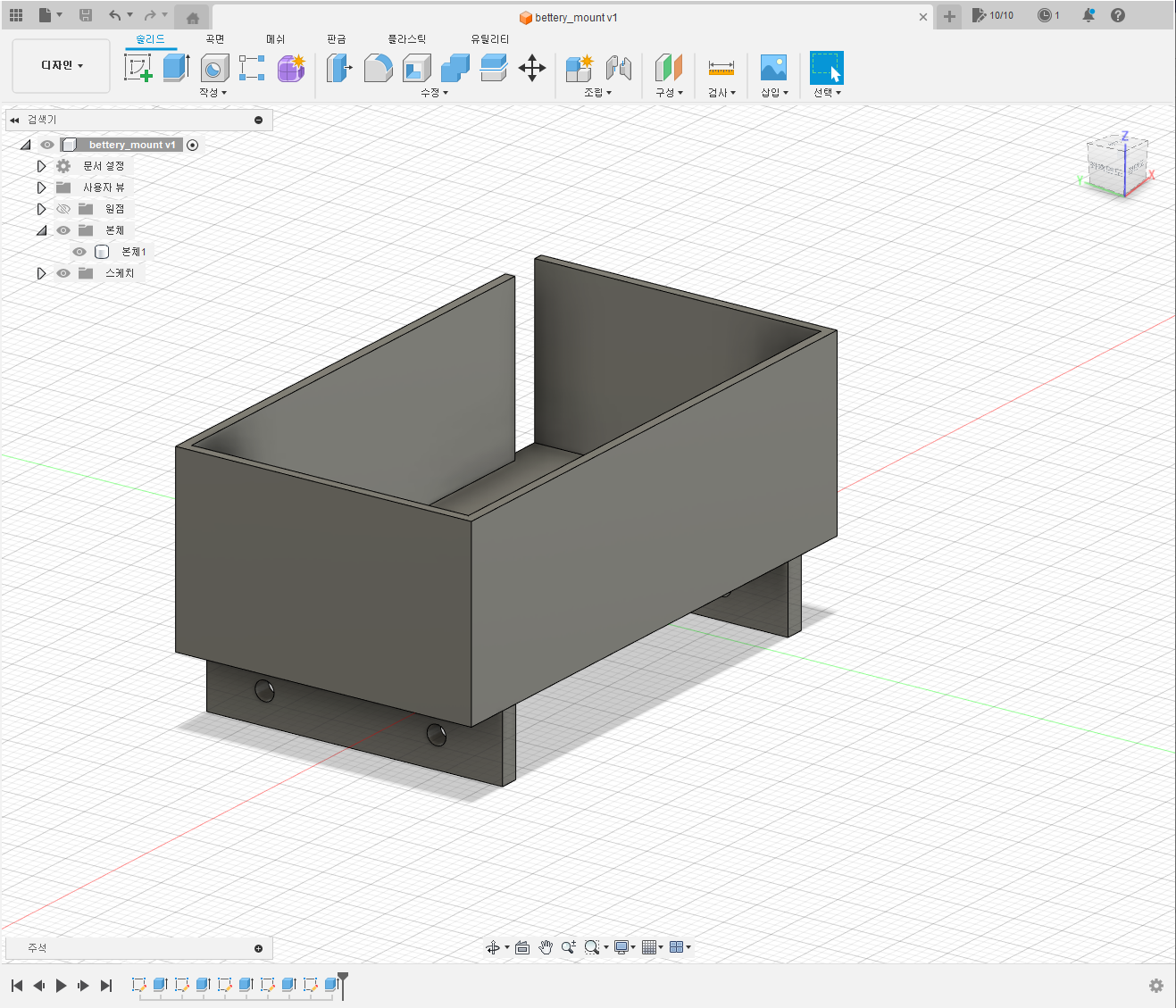

모델링 툴(퓨전 360)로 슥슥 그린다음

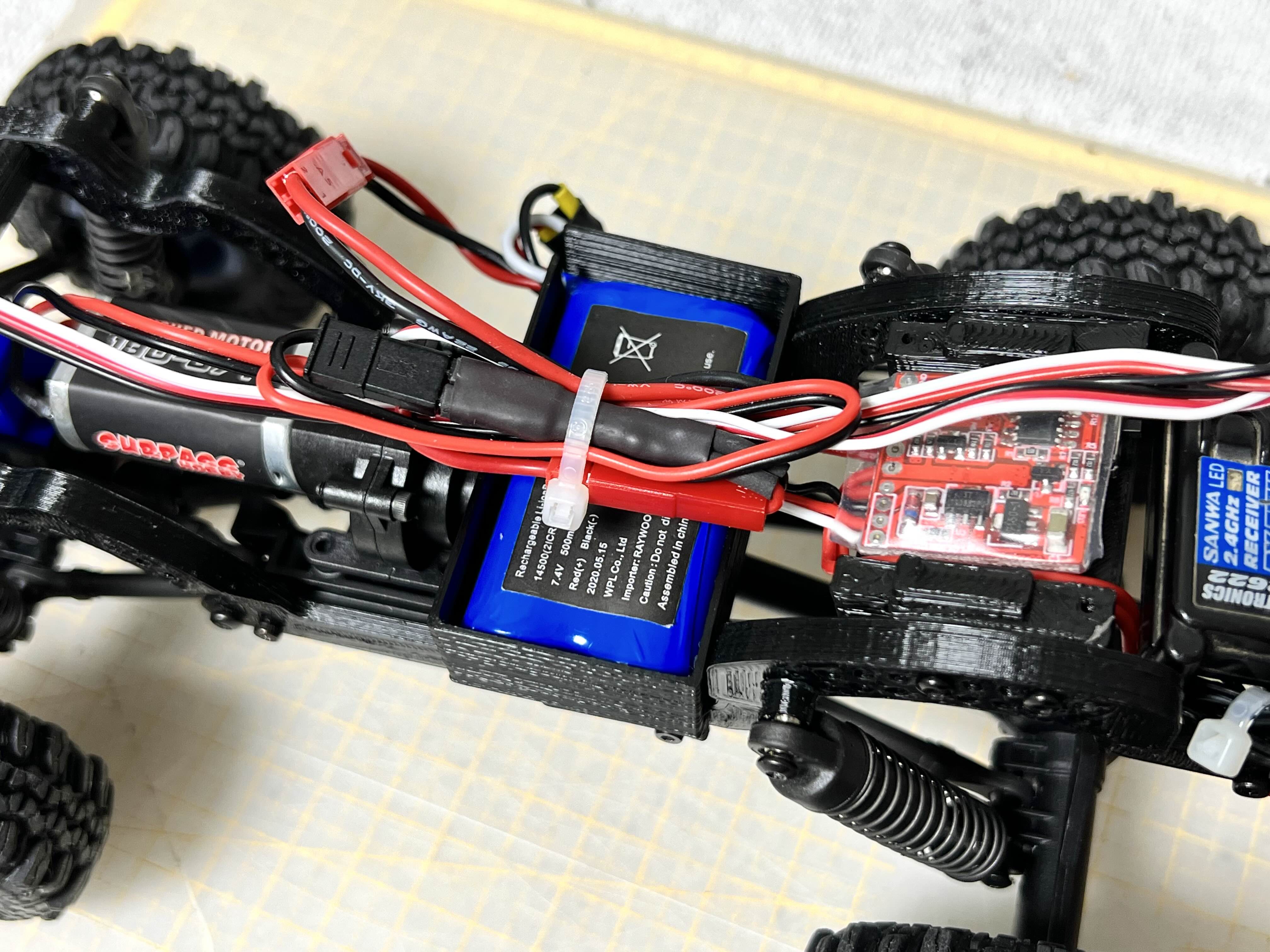

출력해서 장착해주니 깔끔하네요!!

바로 주행 테스트를 진행해봅니다

잘올라가네요!!

이제 차체는 준비가 되었으니 위에 바디를 얹힐 차례입니다

다음 글에서는 바디를 준비해 보도록 하겠습니다.

감사합니다!
