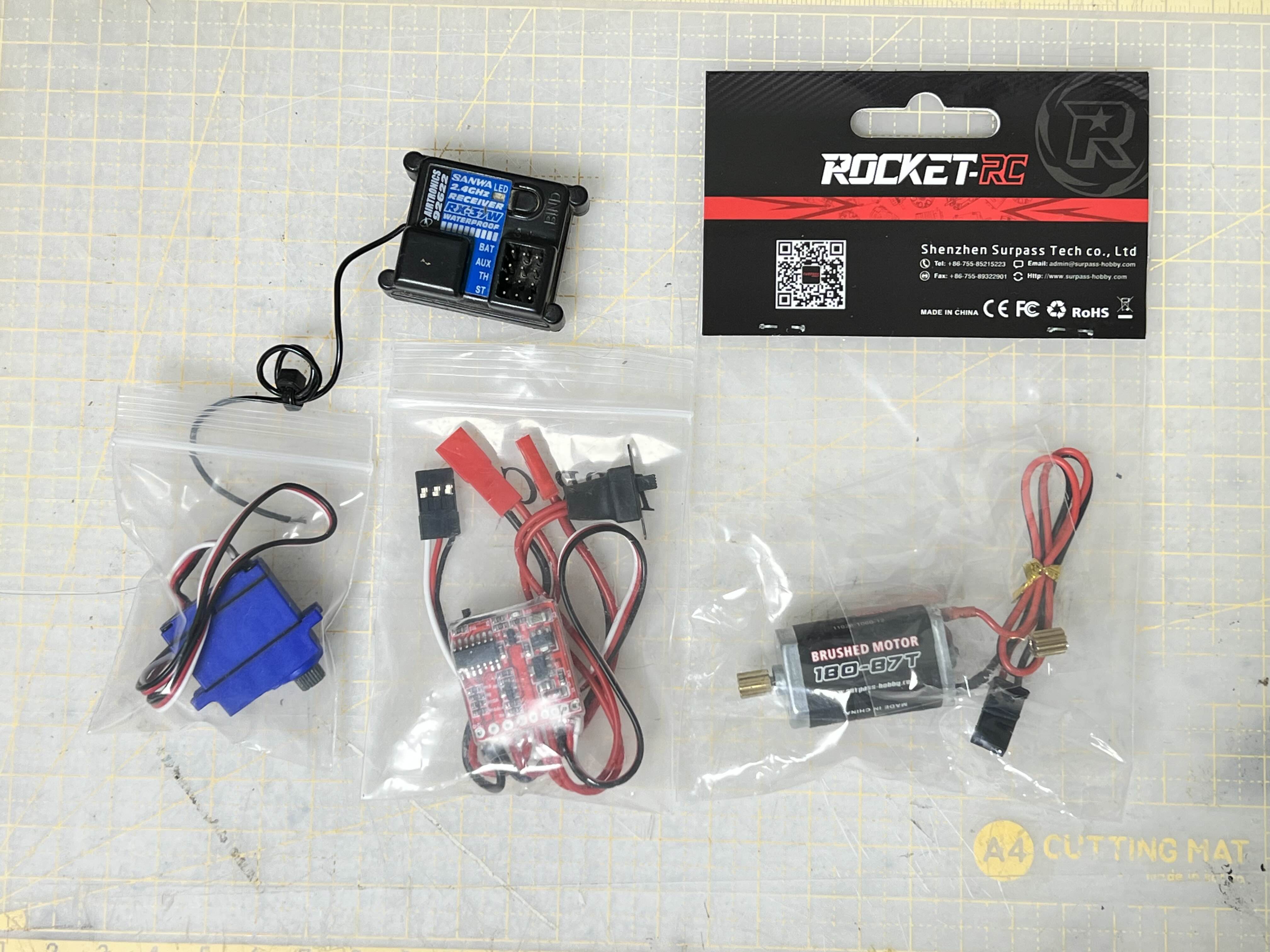

샷시가 완성되었으니
그 위에 올려줄 기자재를 연결해서 정상 작동 테스트를 해보겠습니다
변속기는 초미니 사이즈로 준비했습니다
구매가격 3$, 우리돈 약 4,000원꼴
https://a.aliexpress.com/_olUkdXp
US $2.54 15％ Off | 컨트롤러 보트 카 프로토탱크 탑 레귤레이터, 미니 20A ESC 모터 속도 RC ESC 2KHz, 정
US $2.54 15％ Off | 컨트롤러 보트 카 프로토탱크 탑 레귤레이터, 미니 20A ESC 모터 속도 RC ESC 2KHz, 정방향 역방향 브러시 브레이크 RC 2S
star.aliexpress.com
스펙은 대략 이러합니다
브러시드 변속기
전류 (A): 20A
BEC 5V 1A
PWM: 8K
입력 신호: PPM
드라이버 주파수: 2KHZ
배터리 : Lipo 2S
Ni-Mh/Ni-cd: 4-7cell4.8V-8.4V
일정한 전류 20A 최대 15A< 30 초 펄스 30A< 5 초
1/16 1/18 1/24 자동차와 보트
크기: 89mm x 75mm x 7mm
크기가 정말 작습니다 500원짜리 동전 1개만한 크기의 변속기

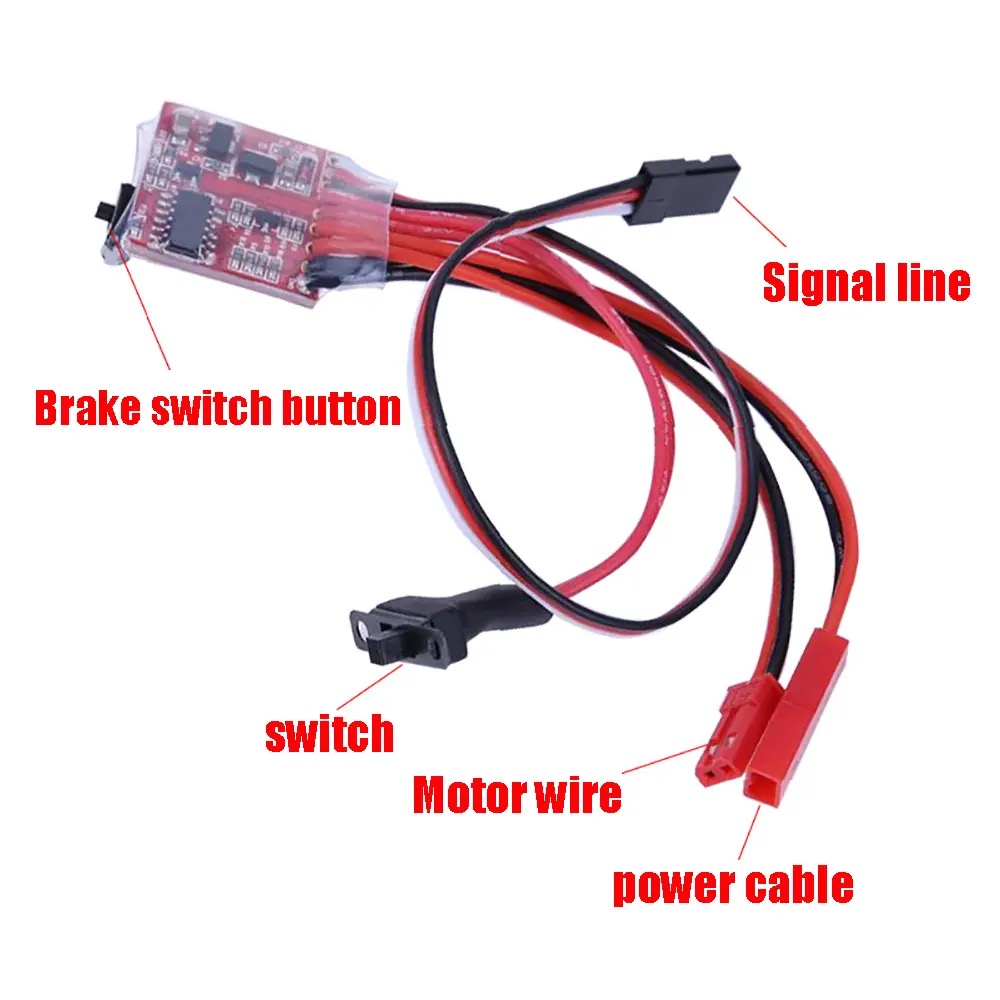

연결방법을 참고해서 배선을 연결해줍니다
트랙사스 TRX4M 정품의 경우 전원 On/Off 스위치가 따로 없이 전원연결 커넥터를 변속기에 연결하면 켜지고, 빼내면 꺼지는 이해할수 없는 방식으로 되어있는데
이 변속기를 활용할 경우 전원 스위치가 있어 편리하게 껏다 켤수 있게되었습니다.
조종기(송신기)는 트라이얼 전용으로 사용중인 MT-4S
1번은 노랑이 랭글러
2번은 파랭이 브롱코
3번에 TRX4M으로 저장해서 바인딩 해주겠습니다
무리없이 잘 작동합니다
다음글에는 테스트가 끝난 모터와 기어박스를 연결하고 남은 기자재를 올려 보겠습니다
