[드리프트 RC카] 디라이크 RE-R 하이브리드 제로 (Dlike RE-R Hybrid Zero) 조립 - 2 (두번째)

조립1편은 여기서 → https://kernzeroid.tistory.com/54

조립1에 이어서 조립2 입니다.

-Bag K

리어 쇽 타워 차례입니다.

이 부품은 차량의 후면부에 쇽과 어퍼암을 연결해줄 타워입니다.

다행히 복잡하게 조립되어야할 볼디프는 이미 조립되어져 있는 상태로 동봉되어 있어 간단히 베어링만 끼우고 위치할 곳에 장착합니다.

-Bag L

프론터 어퍼 암 파츠입니다.

역시 1:1 실크기에 맞게 잘 표시되어 있어 얼마만큼의 턴버클을 조여야 하는지 확인이 가능합니다.

동봉되어 있던 턴버클 렌치를 이용해 쉽게 연결해줍니다.

-Bag M

이번엔 프론트 로어 암 차례.

-Bag N

좌 우측 너클암 (메뉴얼상 스티어링 블럭)입니다.

하브의 너클암(C 너클)은 일반적인 너클암보다 더 길게 만들어져 있습니다.

-Bag O-1

특이하게 Bag O는 1,2로 나뉘어져 있네요

너클암과 프론트 어퍼암을 연결해줍니다.

-Bag O-2

로어 암도 연결

RR 서스 마운트

리어에 이쁘게 장착!

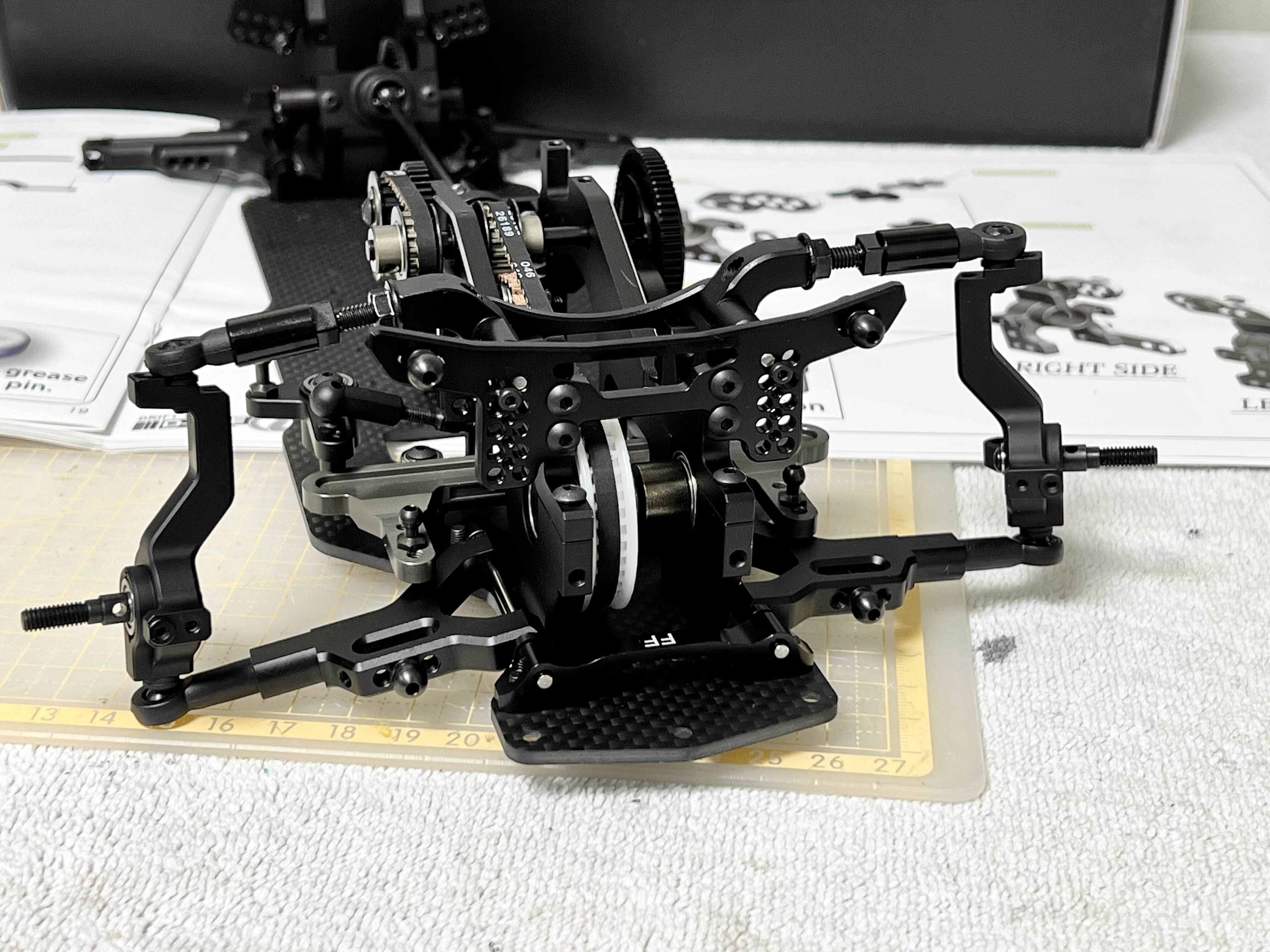

너클암까지 모두 장착해 주었습니다.

-Bag P

리어 허브를 조립하고

-Bag Q

리어 어퍼암과 유니버셜 샤프트를 연결해줍니다.

-Bag R

-Bag R을 개봉합니다. 이번엔 쇽(댐퍼) 차례군요

쇽을 조립하려면 쇽을 거치할 수 있는 쇽거치대가 필요합니다.

3D 프린터를 활용해 쇽 거치대를 출력하기로 합니다.

싱기버스에서 찾아보니 적당한게 있네요~

모델링 파일은  ↓ 아래 링크 참조.

https://www.thingiverse.com/thing:2840210

한방에 잘 출력되었습니다.

브림을 제거하고 똑바로 세운다음

쇽 조립을 진행합니다.

오일은 350방이 동봉되어있습니다. 따로 쇽 오일을 구매해 두진 않았으므로 들어있던 350방 오일을 바로 사용합니다.

순서에 맞게 조립하고, 오일을 넣고 기포를 빼기위해 한참 거치대에 꽂아둡니다.

약 30분 후 기포가 안보이면 추가 부품들을 연결하여 쇽(댐퍼)을 완성시킵니다.

- Bag S

이어서 나머지 쇽을 조립합니다. 과정은 Bag R과 동일합니다.


4개의 쇽을 모두 조립하고 쇽 거치대에 꽂아봤습니다.

쇽이 완성되었으니 샷시에 장착을 해줘야겠죠

다음 글에 이어서 쇽도 달고 기자재도 달고

계속 조립을 진행해 보겠습니다.

감사합니다.

- 끗 -

이어서 조립3편은 여기로 → https://kernzeroid.tistory.com/85

본격적으로 디라이크 RE-R 하이브리드 (D-like RE-R Hybrid) 를 조립해 보기 앞서
박스 언박싱을 진행해보겠습니다.


오래전에 나온 하이브리드 킷이지만 좋은 기회에 미사용킷을 중고로 구할 수 있게 됐습니다.

저 검은 박스를 열어보니
메인 샷시와 각종 파츠, 설명서, 제조사 스티커가 동봉되어 있네요

우측 파츠4개는 기본 구성품은 아니고
필수 옵션에 해당하는 파츠입니다. (본 박스에는 동봉되어 있지 않는 추가 구매해야 하는 상품)

판매하신 분이 이 필수 옵션도 포함하여 판매를 해주셔서, 제가 옵션을 알아보고 결재하고 배송받고 하는 일련의 번거롭고 수고스러움을 대신해주셔서 편하고 좋은 가격에 잘 구매한것 같습니다.

조립 메뉴얼은 전부 컬러로 인쇄 되어있습니다.
긴 설명이 필요없이 간결하게 그림으로 되어 있어 조립시 크게 어렵지 않게 진행할 수 있을것 같습니다.

조립하면서 각각 파츠들의 역할과 어떤관계로 이루어지는지, 왜 필요한지등 차량 구성을 좀더 하나씩 공부해 가는 느낌으로 조립을 진행하고자 합니다.

그럴 목적이 가장 큰 선택의 이유기도 합니다.

그리고 제조사인 디라이크 로고가 들어가있는 스티커가 있습니다.

(여담이지만, 아이폰을 구매해도 박스안에 사과모양 스티커가 들어있는데 이렇게 스티커를 자사 제품에 동봉해 주는 이유는 스티커 제작 가격처럼 저렴한 금액으로 큰 광고효과를 볼 수 있기 때문이라고 하네요. 아무래도 스티커기 때문에 누군가는 어딘가에 분명히 스티커를 붙일텐데 그렇게 됨으로써 로고나 이미지가 노출되고 그걸 보는 사람들의 뇌리에 기억되는 효과가 발생하니까요)

동봉된 파츠를 전부 꺼내어 나열해 보았습니다.

각 파츠별로 개별 패키징 되어있고, 각각 A부터 Z까지 네이밍 되어 있습니다.

메뉴얼 한장씩 넘기며 전체적은 흐름을 훑어보고
마지막 장에 왔는데
오 디라이크의 오너의 서명으로 유추되는 흔적이 있네요!!

무려 출력 이미지가 아닌 직접 싸인한 친필 싸인 입니다!!
(그 많은 샷시의 메뉴얼에 전부 직접 서명을 했단 말인가??)

메뉴얼 첫장에는
조립에 필요한 각종 공구와 기자재, 그리고 오일종류가 필요하다고 안내합니다.

공구류에는 크기별 육각렌치와 니퍼, 커터, 나이프, 가위 및 턴버클렌치
기자재류에는 당연히 들어갈 모변(모터+변속기), 서보, 배터리, 배터리충전기, 그리고 조종기와 수신기
오일류에는 쇽오일과 스레드락(볼트 고정용), 구리스
등이 필요하다고 하네요

음... 턴버클렌치는 없고 미니 몽키스패너가 있기한데 일단 대체가 가능하니 따로 준비하지 않고 진행해보겠습니다.
정 필요하면 그때 다시 준비하는걸로...

메뉴얼 설명은 모두 영어로 표기되어 있습니다.
장문의 설명부분은 파x고의 도움을 받아 이미지를 통으로 번역해봤습니다.

이로써 디라이크 RE-R 하이브리드 제로 킷을 언박싱 해봤습니다.


너무 기대가 되는데,
앞으로 천천히 구조를 알아간다는 생각으로 체하지 않게 천천히 알아가며 조립해보도록 하겠습니다.

다음 글에서 본격적으로 조립을 진행해보겠습니다.

감사합니다.




.
.
.
