계획 및 진행방향에 대해 어느정도 자료가 모였으니,
구매해야할 것들과 준비해야할 물품들을 정리해봅니다.
우선 가지고 있는 물품을 정리해보면

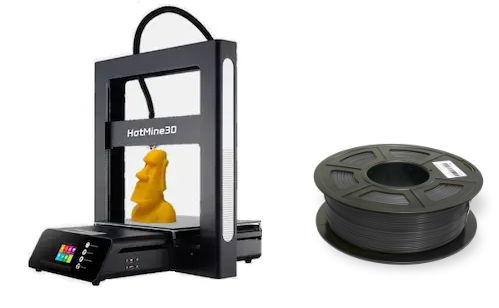

1. 3D프린터 및 필라멘트
2. 2셀 쇼티 배터리 / T100 충전기
3. 각종 공구

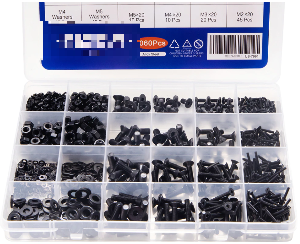

4. M2/M3/M4 사이즈별 볼트/너트
구매가 필요한 물품을 정리하면
1. 모터
2. 변속기
3. 서보

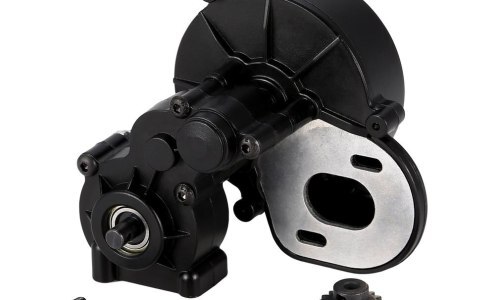

4. 기어박스

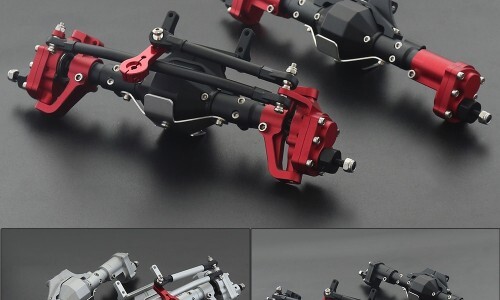

5. 엑슬

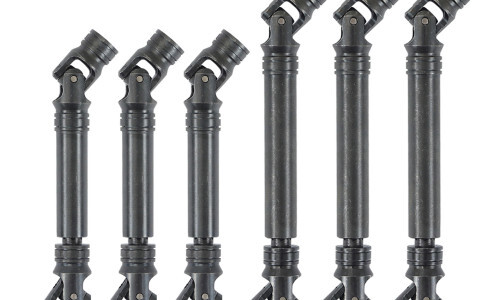

6. 드라이브샤프트
7. 쇽
8. 메탈볼엔드
9. 스레드로드(전산볼트)
10. 타이어
그리고
11. 송신기
12. 수신기
이렇게 필요할것 같습니다
일단 가지고 있는것보다 사야할것들이 많기에 조언들 듣고 알리 서칭을 열심히 해봅니다
1. 모터 - 550 3slot 27T
- 540 혹은 550모터 중 택1, T는 턴수로 숫자가 작을수록 빠르고 토크는 약하며 숫자가 클수록 느리지만 토크가 쎔

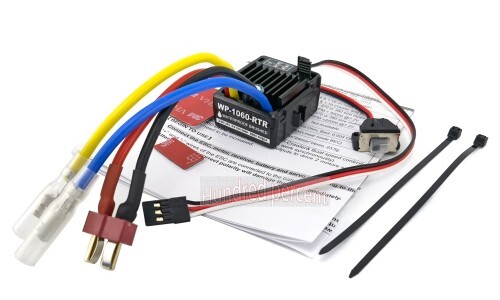

2. 변속기 - QuicRun 1060 60A Brushed Electronic Speed Controller ESC
- 브러쉬드 모터에 맞게 프러쉬드 변속기 선택
3. 서보 - 35kg
링크로드 - 제작시 택1 가능
A. 3D출력볼엔드 사용시 M5전산볼트 사용 (출력볼엔드라도 사용상 문제 없음 / 메탈액슬과 간섭이 있어서 조금 잘라내는 수고로움 필요)
B. 메탈볼엔드 사용시 M4전산볼트 사용 (시각적으로 얇아보일뿐 사용상 문제 없음)

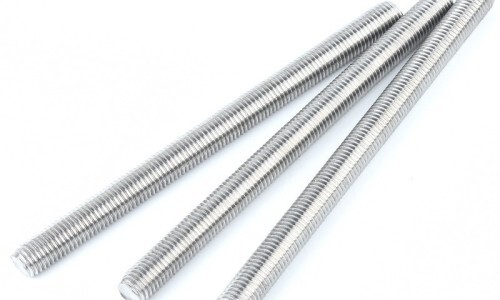

- 전산볼트(스레드로드)의 경우 제작 실패했을때를 대비해서 지름별로 넉넉히 준비 필요(실패확률 높음) / 토션바(선택적으로)를 설치하거나 서보링크로드를 제작할때도 사용할 수 있음
- 제단시 일반적인 쇠톱으로 자르고 거친 절단단면은 드레멜로 정리해야함
10. 타이어 (중고구매)
- 110mm / 120mm 타이어

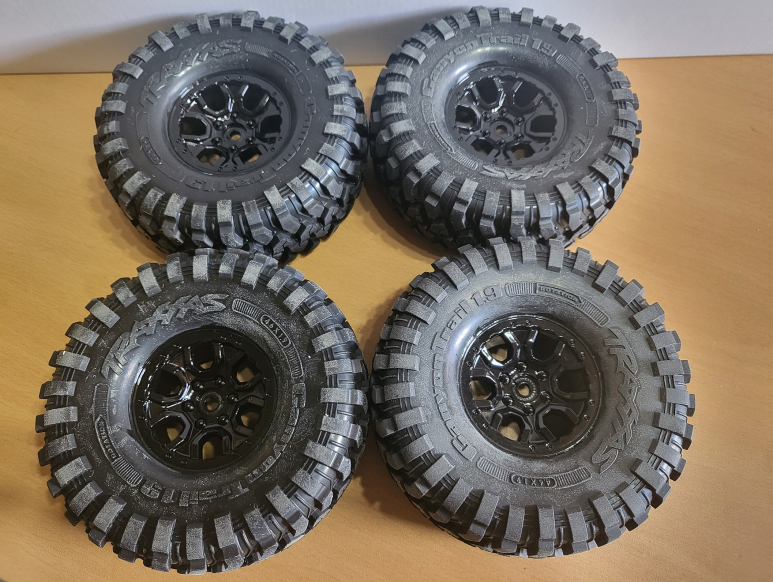

트랙사스 TRX4 정품 휠+타이어
그리고
11. 송신기(중고구매)
SANWA(산와) MT-4 송신기
12. 수신기(중고구매)
SANWA(산와) RX-371FS 수신기

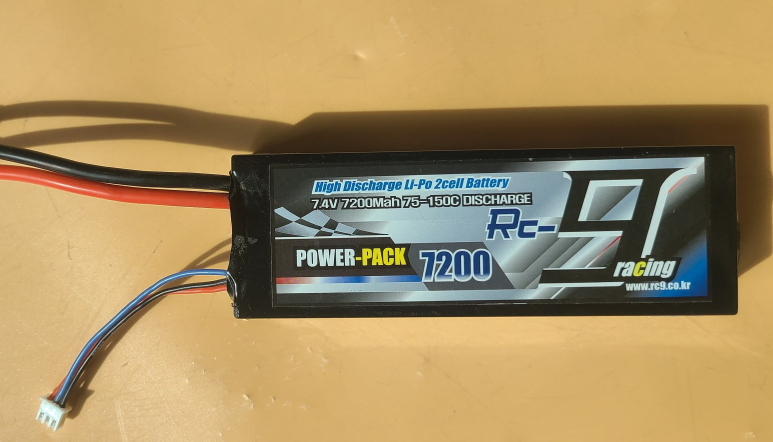

13. Li-Po 배터리
Li-Po 2cell 7.4V 배터리
추가로 피니언/스퍼 기어는 기어박스 구입시 포함되어 있어 구매가 필요없고
메뉴얼상에 있어야한다고 표시되어 있는 베어링 6700 (15x10x4)은 메탈 엑슬로 구입할 예정이므로 역시 구매가 필요없습니다. (엑슬 내부에 이미 포함)
최근 환율이 급격히 올라 가격들이 갈수록 비싸지네요ㅠ
더 오르기전에 서둘러 주문을 합니다.
목록중 가장 비싼 엑슬 약 11만원대로 결재되고 나머지는 2만원대 미만으로 결재됩니다.
알리배송이 보통 약 2주정도 소요되는것 같은데, 하나도 빠짐없이 어서빨리 도착했으면 좋겠습니다
구매한 이 물품들이 도착해야 조립이 진행될 수 있을것 같으니
배송되는 기간동안 열심히 프린터한테 일을시켜야겠습니다.
다음글에는 모델링 및 출력과정등을 정리해보겠습니다.
