3D프린터를 활용한 트라이얼 RC카 제작 3 [모델링출력편]

직접 모델링해서 출력하고 제작하기엔 너무 어려운 과정이기에

​

약간의 비용을 지불하면 제공되는 모델링 파일을 활용해 보기로 합니다.

​

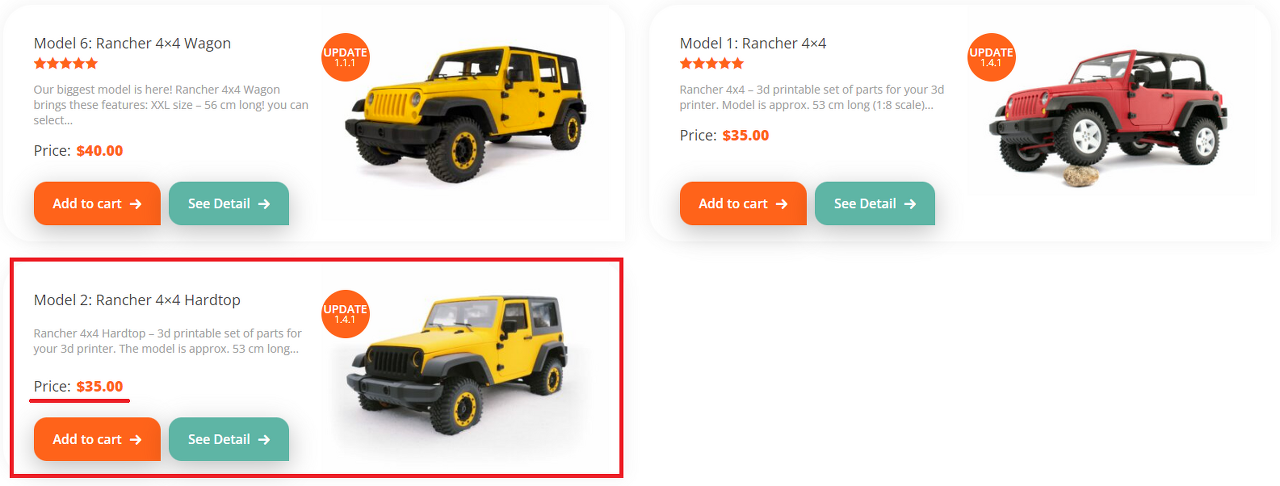

3dsets.com 에서 구입할 수 있는 차량은 여러가지가 있지만

​

그중에 JEEP 스타일의 바디가 짧은 Rancher 4X4 Hardtop 버전을 선택했습니다.

​

금액은 $35

​

환율이 제법 올라 자료를 준비할때보다 금액이 살짝 올랐네요ㅠ

온라인으로 결재를 하고 파일을 다운로드 받습니다.

​

파일은 여러가지 형태로 되어 있습니다.

​

.3mf 파일 / .stl 파일 / .gcode파일 등

​

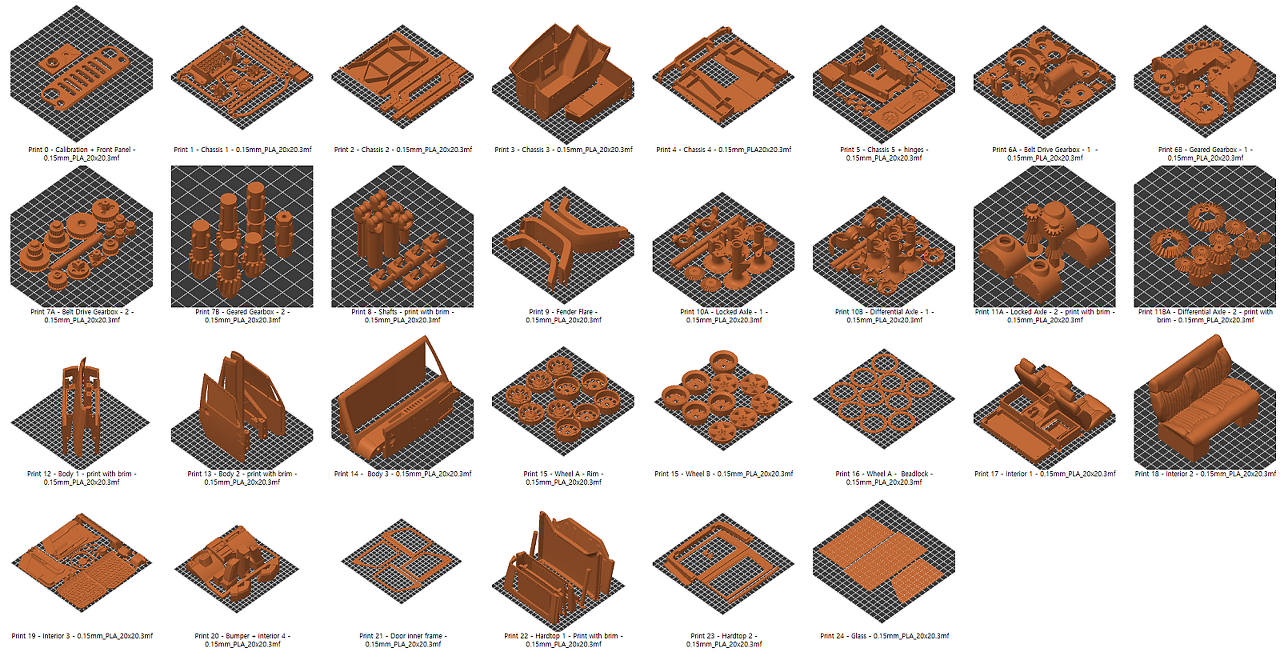

3mf파일은 아래와 같이 3dsets에서 각각의 파츠들을 효율적으로 출력할 수 있도록 자리 배치를 해둔 모음 파일이고 stl과 동일하게 사용이 가능합니다.

​

3mf파일을 슬라이스 프로그램에 올리면 여러 파츠가 동시에 로딩되고, 별도의 이동/회전등이 필요없이 그냥 그대로 슬라이스 후 출력할 수 있도록 잘 정리되어 있습니다.

(기본 베드 사이즈 20cm x 20cm 기준)

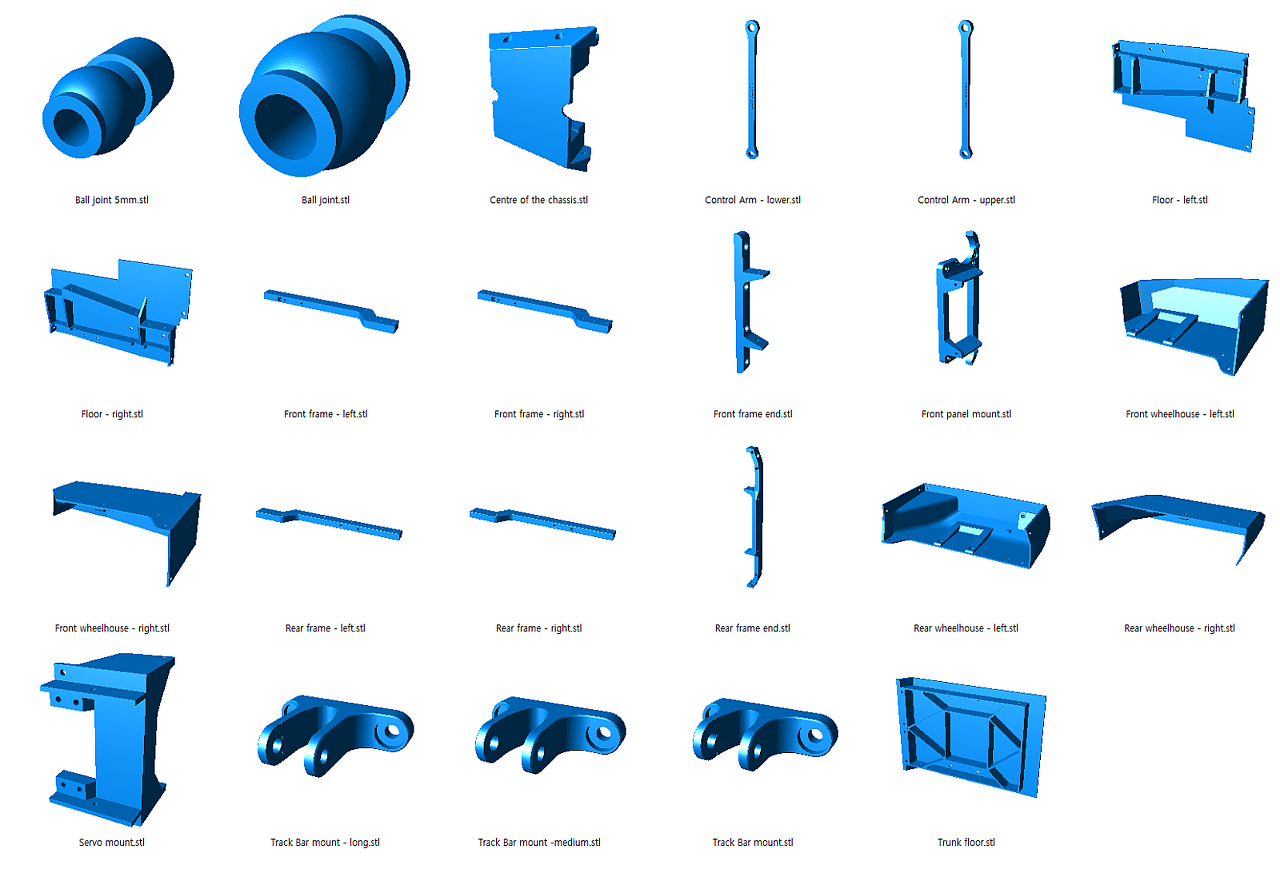

위 그룹으로 묶어져 있는 파일 외에도 각각의 파츠별로 익숙한 stl파일도 포함되어 있습니다.

만일 개별 파츠 출력이 필요할땐 이 stl파일중 찾아서 출력하면 되겠네요

​

(단 이 stl파일은 슬라이스시 출력이 용이하게 넓은면이 바닥면으로 향하게 회전하는등의 조작이 필요)

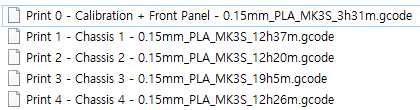

마지막 gcode 파일이 들어있습니다.

이 gcode는 이미 슬라이스시켜 최종 gcode로 저장된 파일로, 만일 Prusa i3 MK3 프린터 모델을 소유하고 있는분이라면 슬라이스 없이 바로 이 파일을 출력진행 하면 되겠네요

​

제껀 프루사 프린터가 아니므로, 저에겐 쓸모없는 파일들ㅎㅎ

​

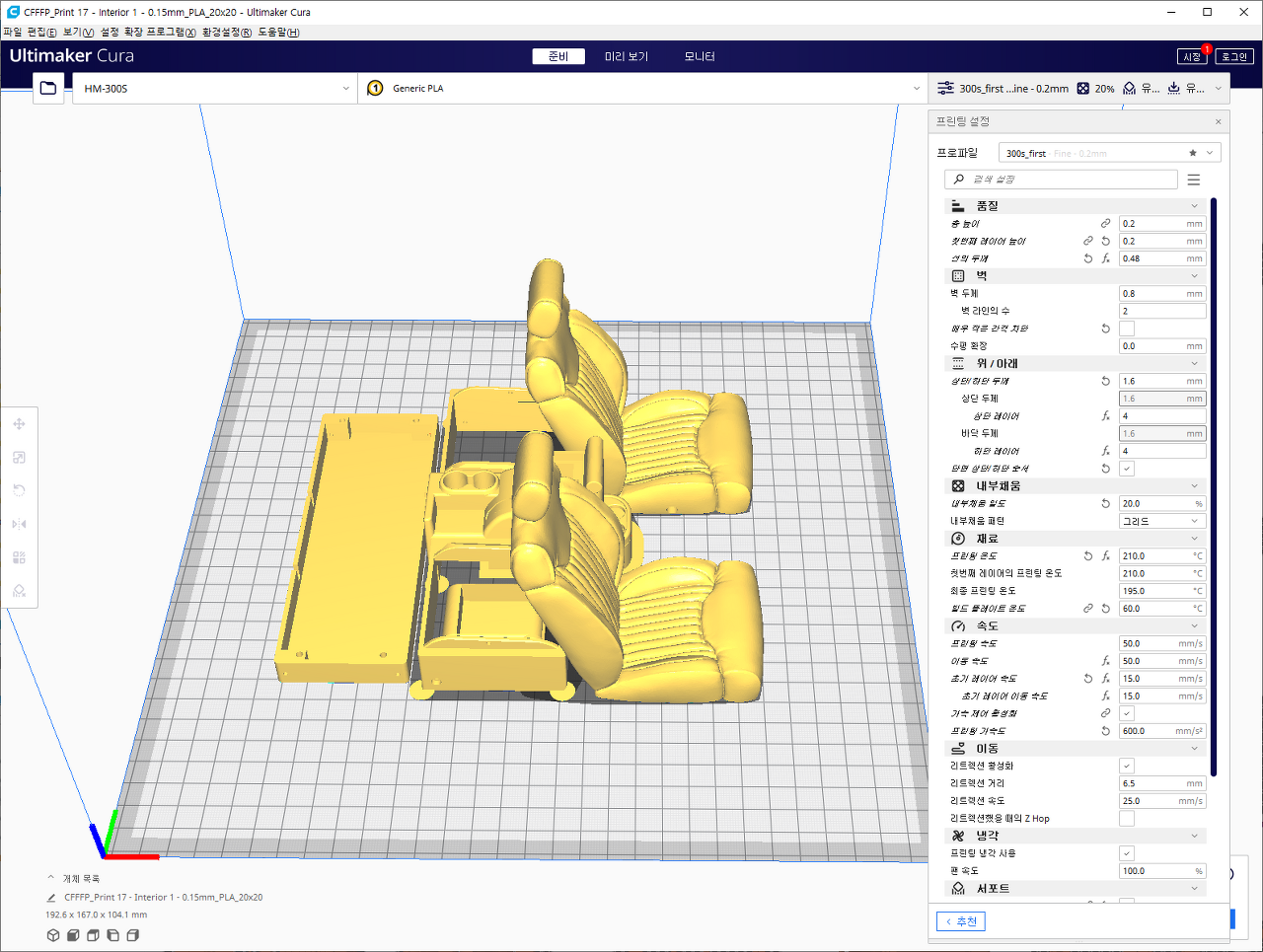

이제 슬라이스 프로그램을 켜고 모델링을 올려봅니다.

​

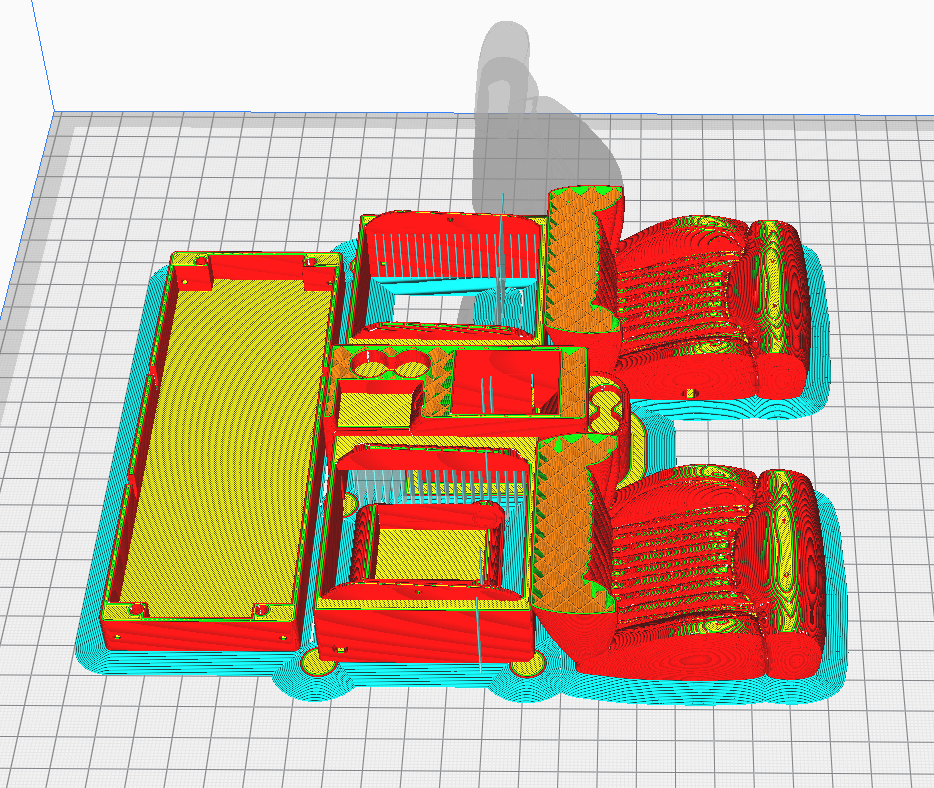

각종 설정을 만져보고 슬라이스!

​

예상 출력시간이 약 20시간정도 나오네요ㄷㄷ

기어박스 및 엑슬등 출력물은 내부채움 100%로 진행하라고 나와있고 그렇게되면 출력시간이 더 길어질테지만

​

전 메탈로된 대체품을 사용할 예정이기에 기어류를 제외한 인테리어 및 익스테리어 부품을 위주로 출력합니다.

​

이제부터 프린터를 혹사시킬 시간이에요

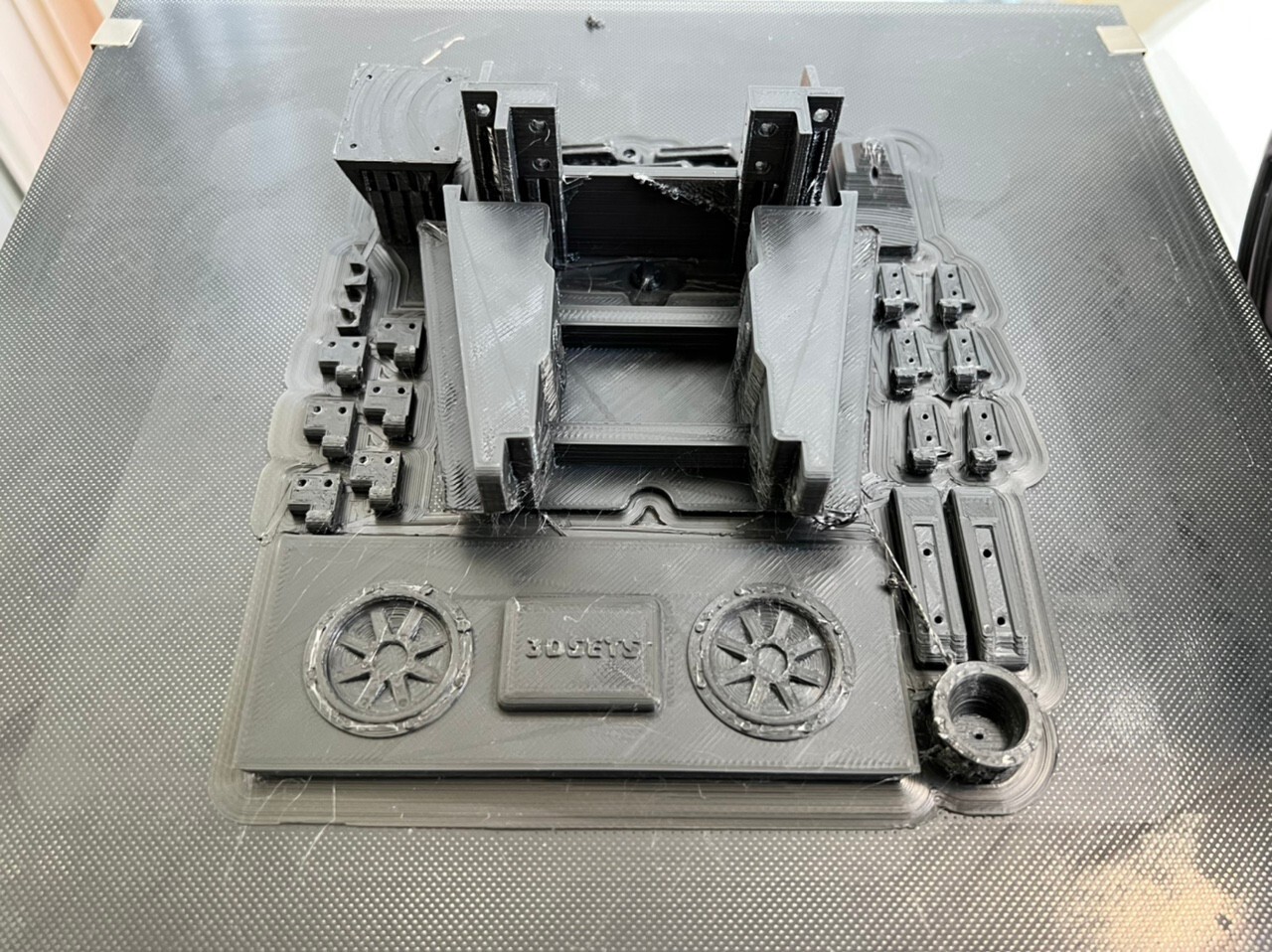

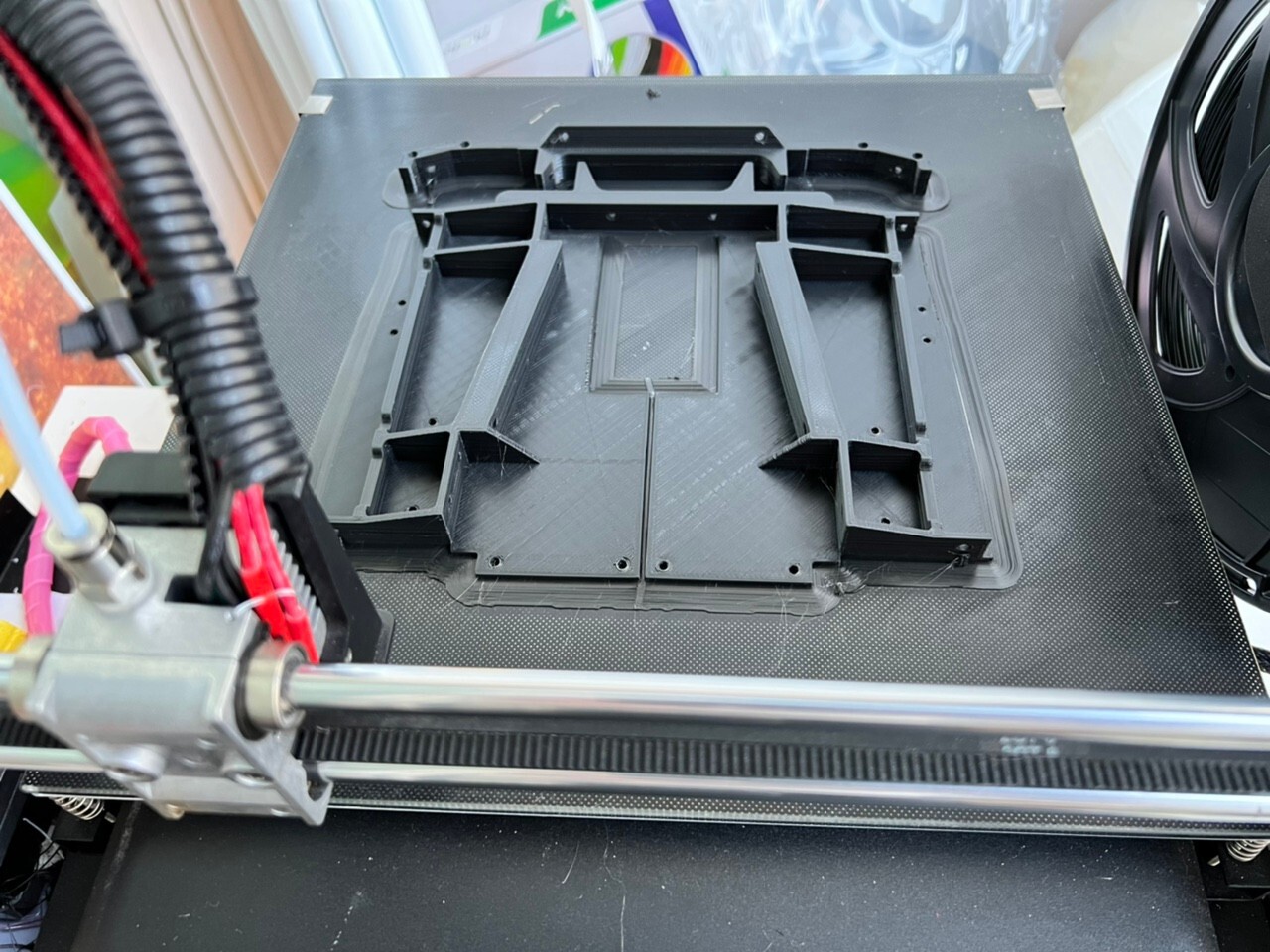

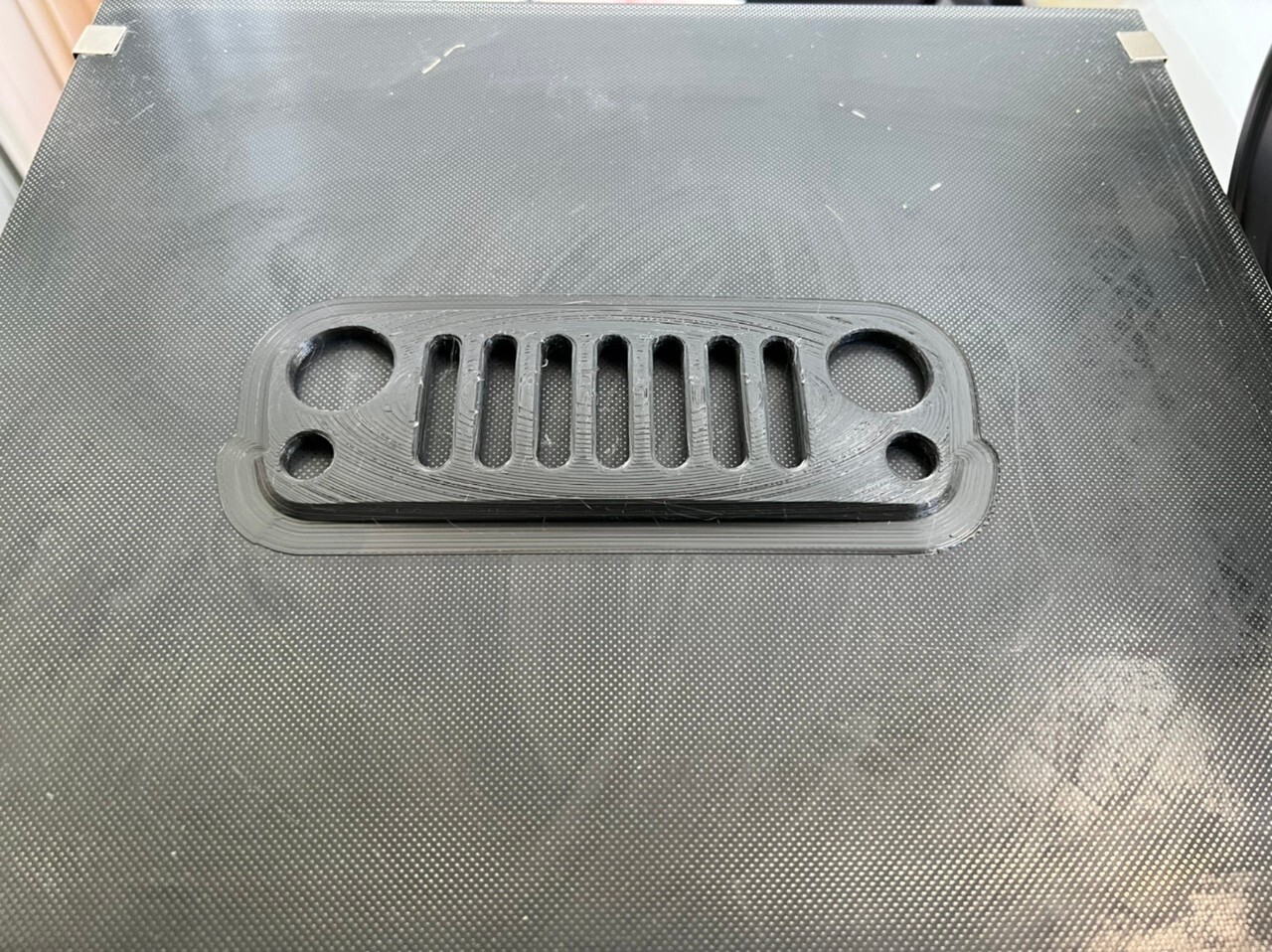

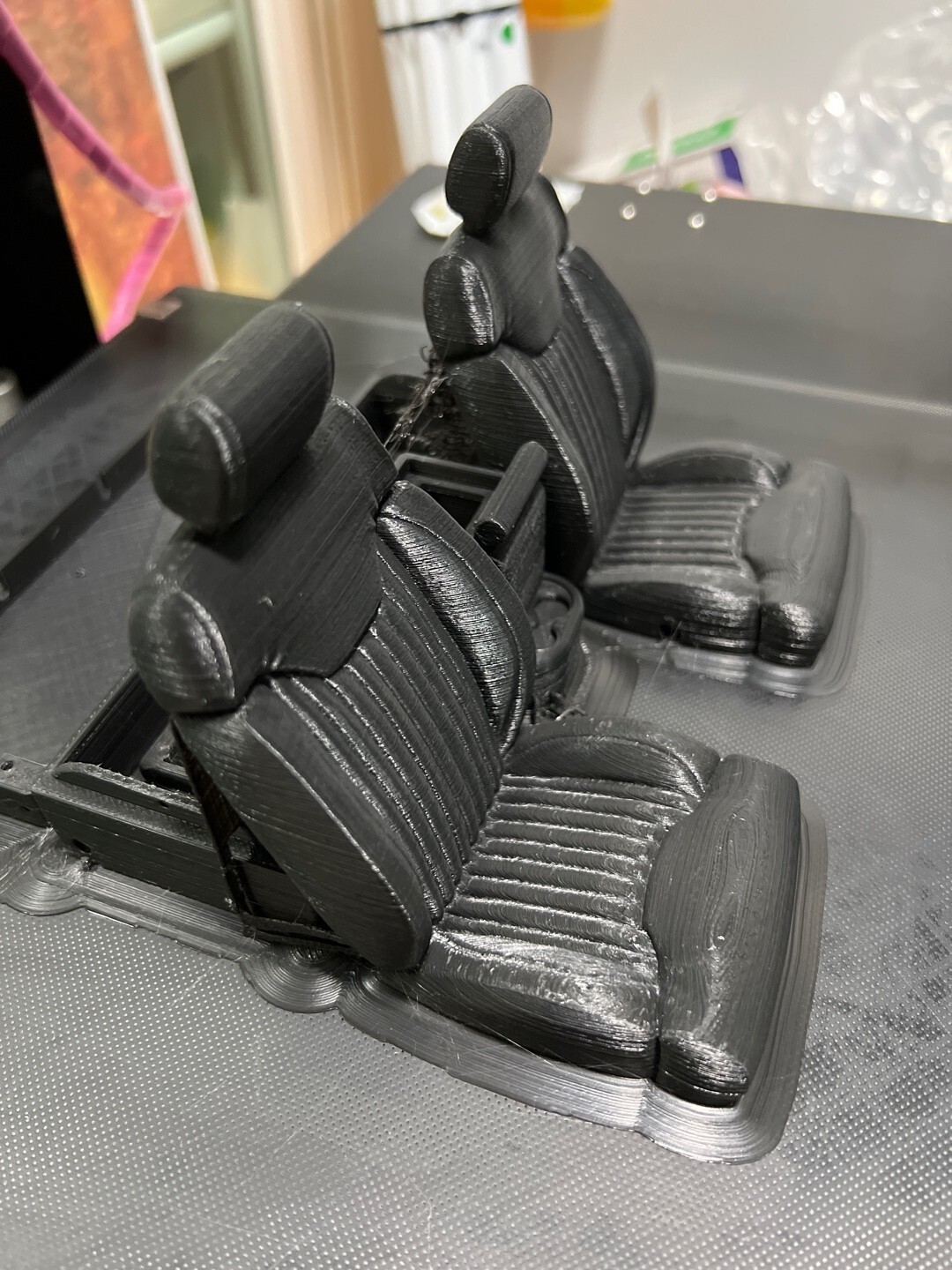

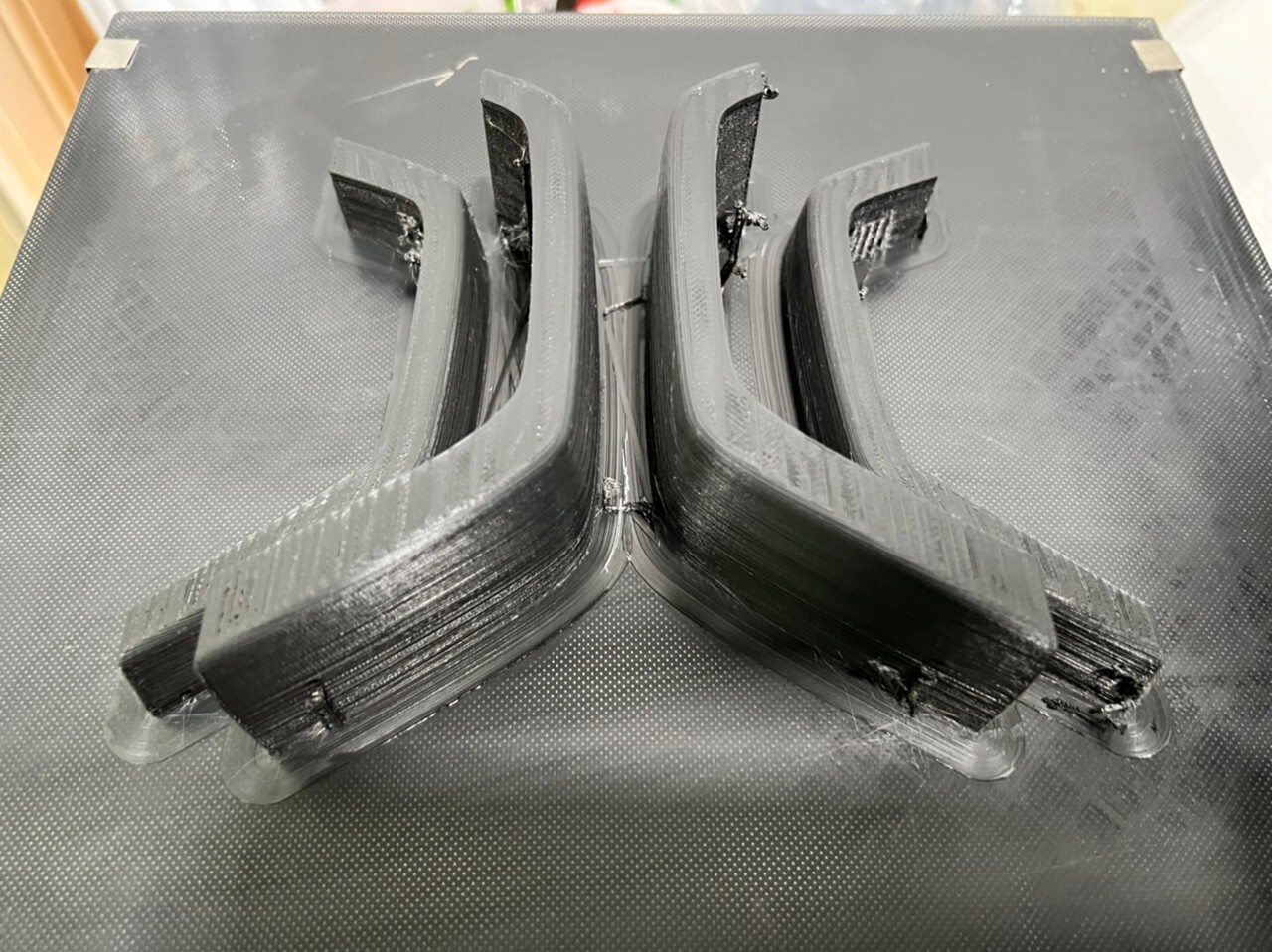

이렇게 출력되어져 나왔습니다~

​

글을 작성하고 있는 지금도 출력은 진행중이며

​

전부 출력되고 알리에서 구매한 물품도 모두 도착해서 준비가 되면

​

그때 본격적인 조립이 시작되겠지요~

​

이미 도착한 모터/변속기/서보/송수신기 로 다음글에는 구성테스트 결과를 정리해보겠습니다.
