3D프린터를 활용한 트라이얼 RC카 제작 5 [조립편 1]



모든 파츠가 출력이 된건 아니지만, 어느정도 구색은 맞출것 같아



드디어 조립을 시작해봅니다.



조립 매뉴얼에는 조립에 필요한 모든 것들이 일목요연하게 그림으로 잘 표현되어 있습니다.



하나씩 천천히 따라서 진행하면 되겠네요

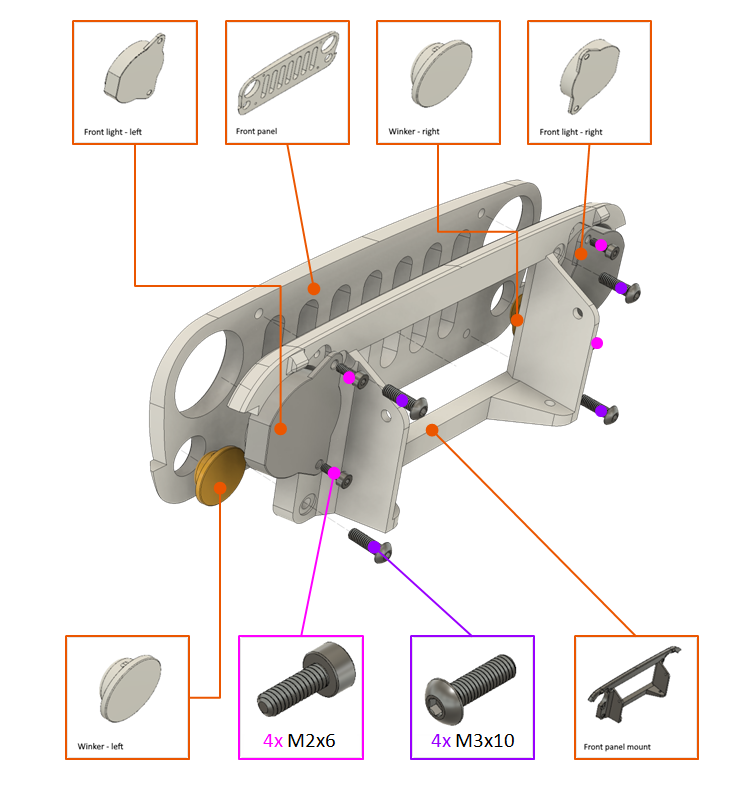

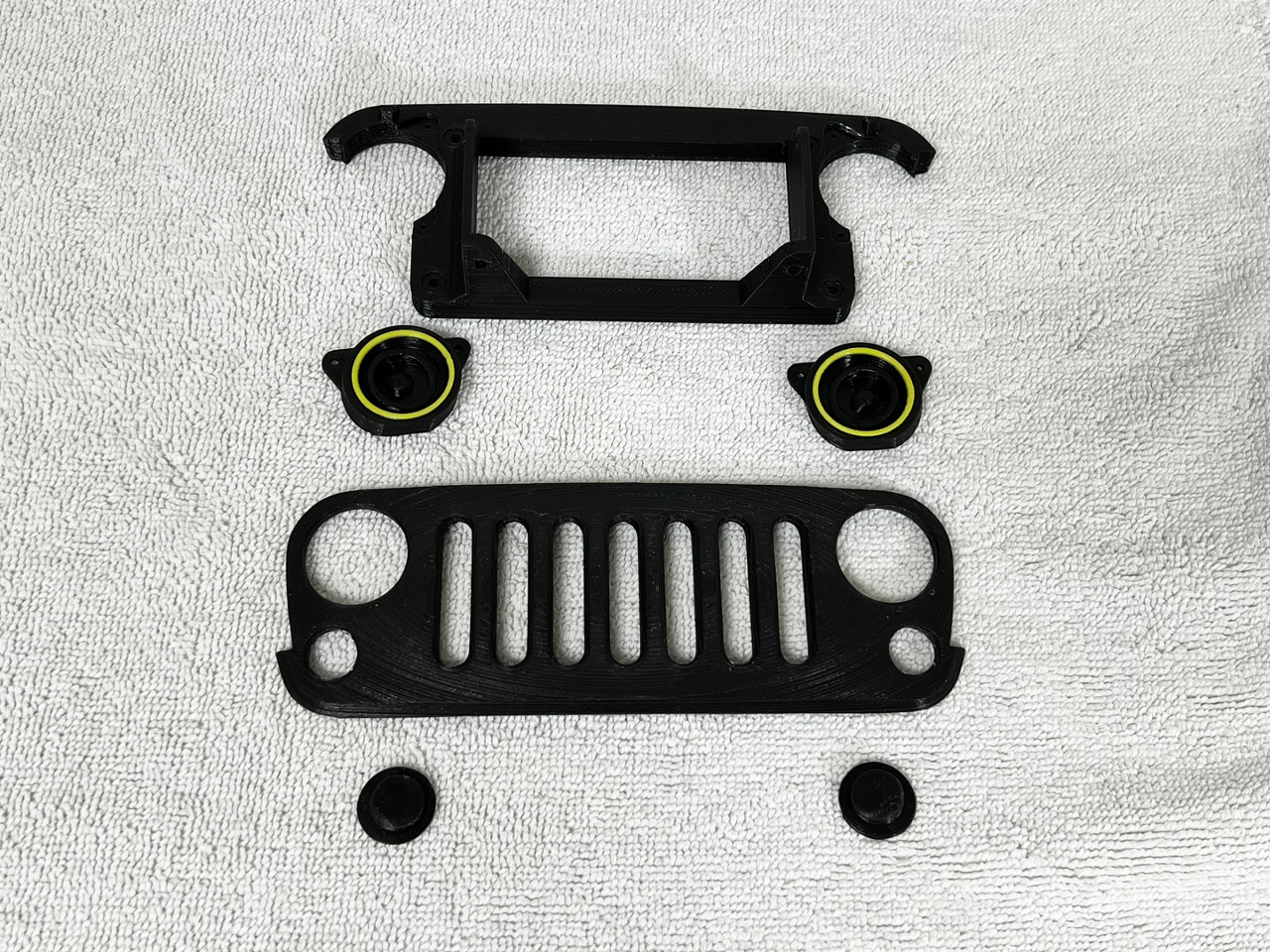

우선, 샷시의 가장 시작 느낌을 잘 느끼게 해줄 정면 패널을 먼저 조립합니다.

대표사진 삭제

사진 설명을 입력하세요.

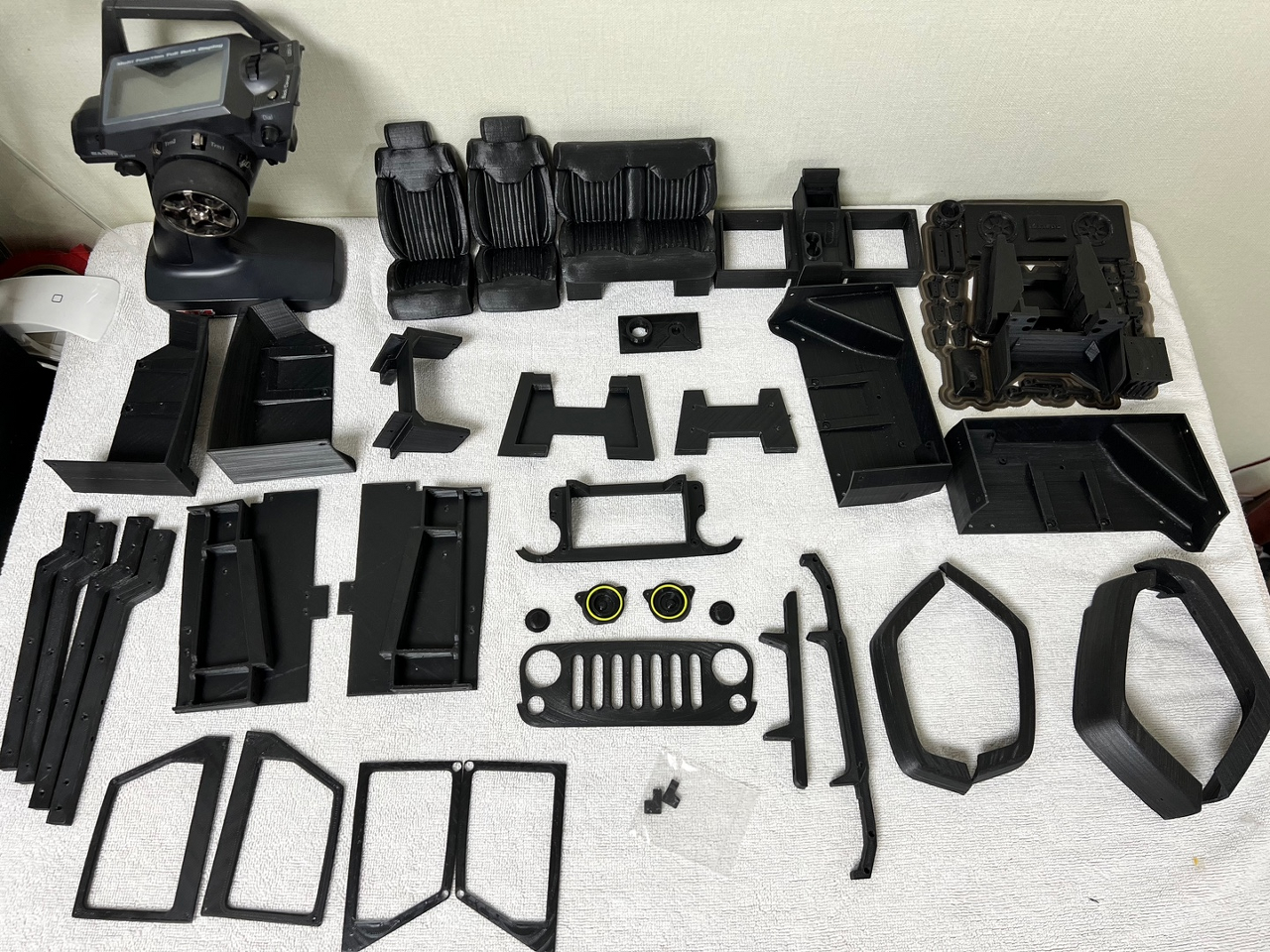

필요 부품을 잘 펼쳐놔보고 조립시작!

모델링을 구입한 곳에서 위 같은 어셈블리(조립)메뉴얼을 제공해줍니다.

매뉴얼에는 필요한 볼트 사이즈 및 위치까지 잘 설명되어 있습니다.



록타이트 같은 볼트고정용 글루도 필요없고, 단지 차량정비용 육각렌치로 조립해 나가져요



나사가 제법 많이 필요하다보니 손목 보호를 위해 구입한 전동핸드 드릴이 큰 몫을 해냅니다.

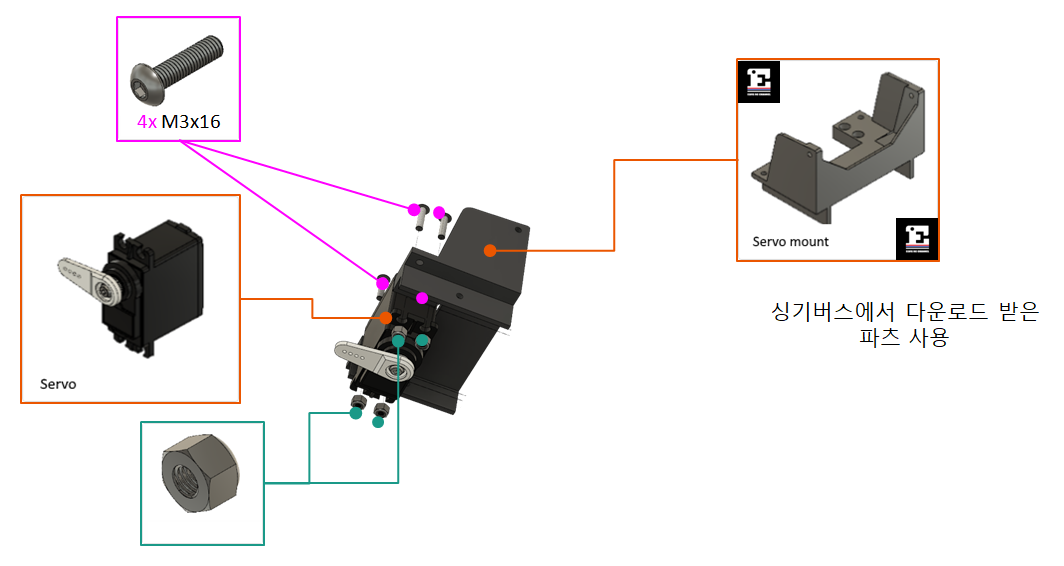

이어서 서보 마운트 결합.

서보 마운트는 유튜브 Elvis RC Channel 에서 제작한 부품을 싱기버스에 올려주셔서 그걸 토대로 출력했습니다.



차이점.

- 3dsets 원본으로 출력 : 기어 및 엑슬 부분이 출력물로 사용하여 기어갈림등이 예상됨

- 싱기버스 다운로드 출력 : 기어 및 엑슬을 메탈로 대체할수 있도록 일부 부품을 재모델링되어있어 기어갈림을 방지.



사실

두번째 방법으로 조립을 진행하려다보니 순서가 물 흐르듯이 쭉쭉 진행되지는 않습니다.



Elvis RC 유튜브 채널 영상 + 원본 조립 매뉴얼을 적절히 섞어 참조해가며 조립을 진행해야 되더라구요

원본 부품이 아닌 재모델링 된 부품들 사용이 목적이기에



기본은 위 영상으로 진행을 하되 좀더 세부적인 조립참조는 매뉴얼을 보고 따라 진행합니다.

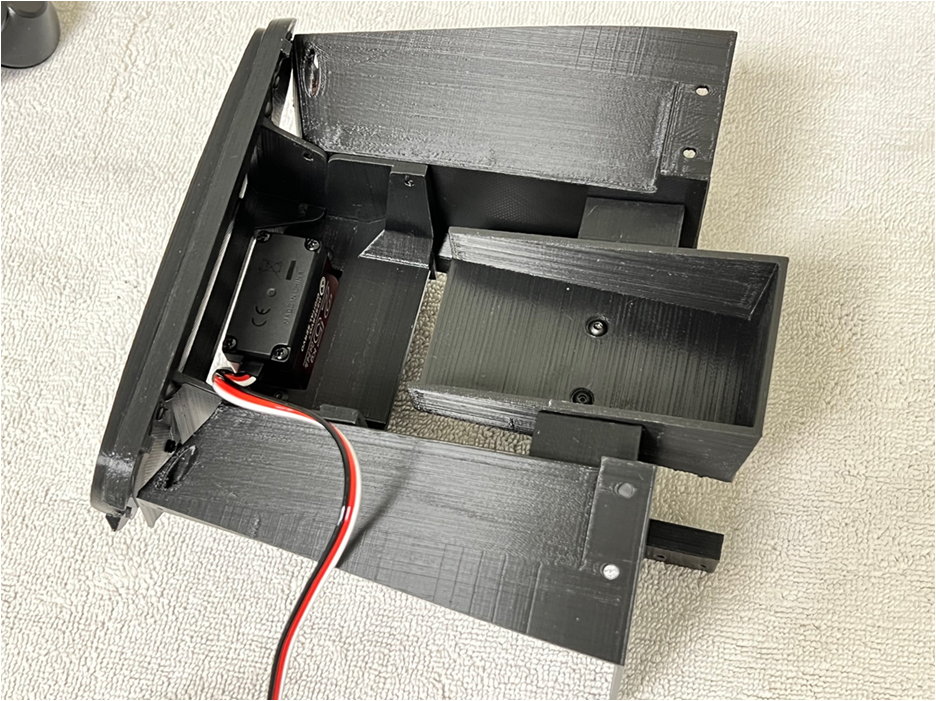

미리 준비해둔 서보도 마운트 시켜서 함께 장착합니다.

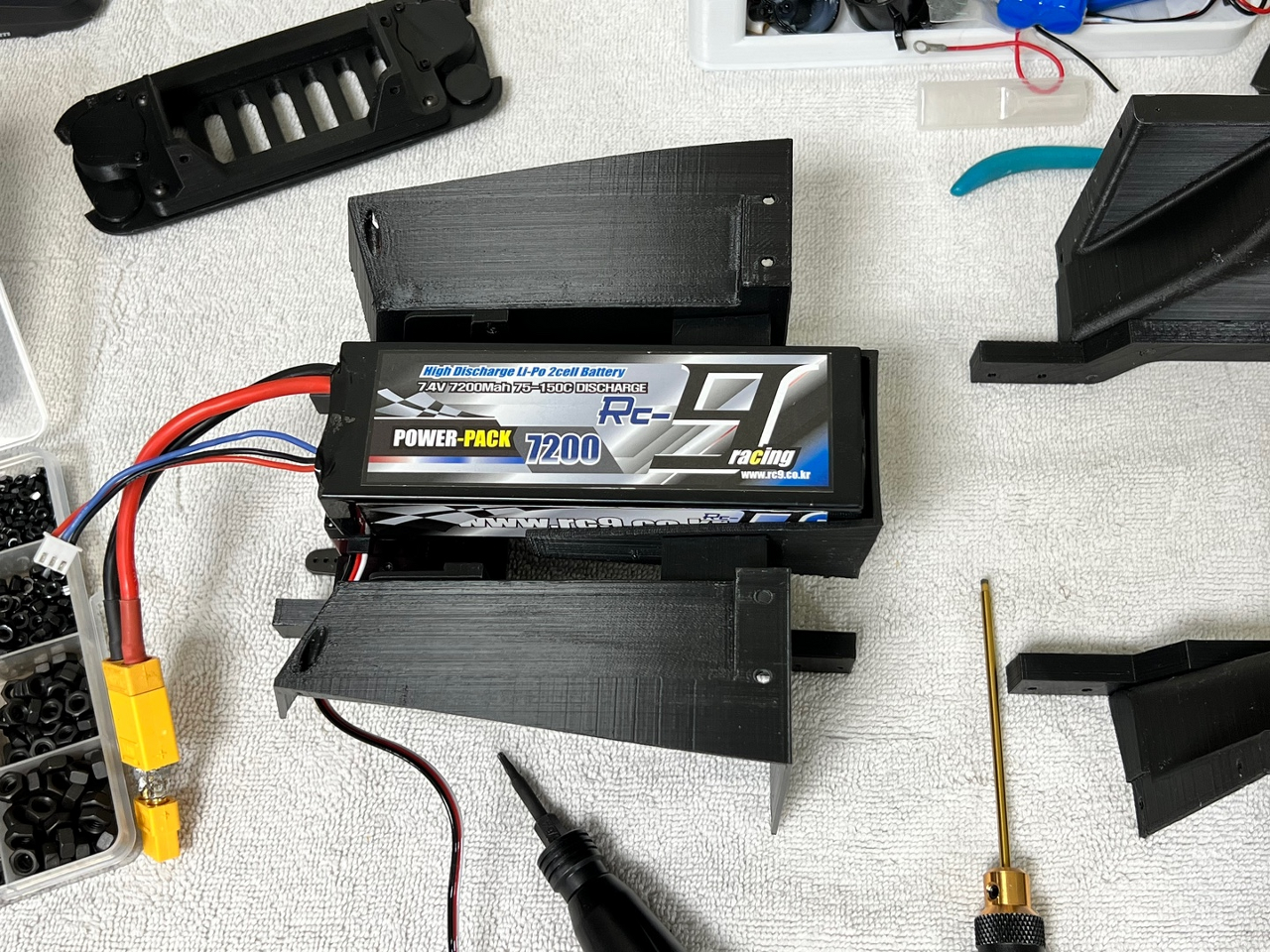

배터리 트레이에 배터리도 살포시 올려봐주고

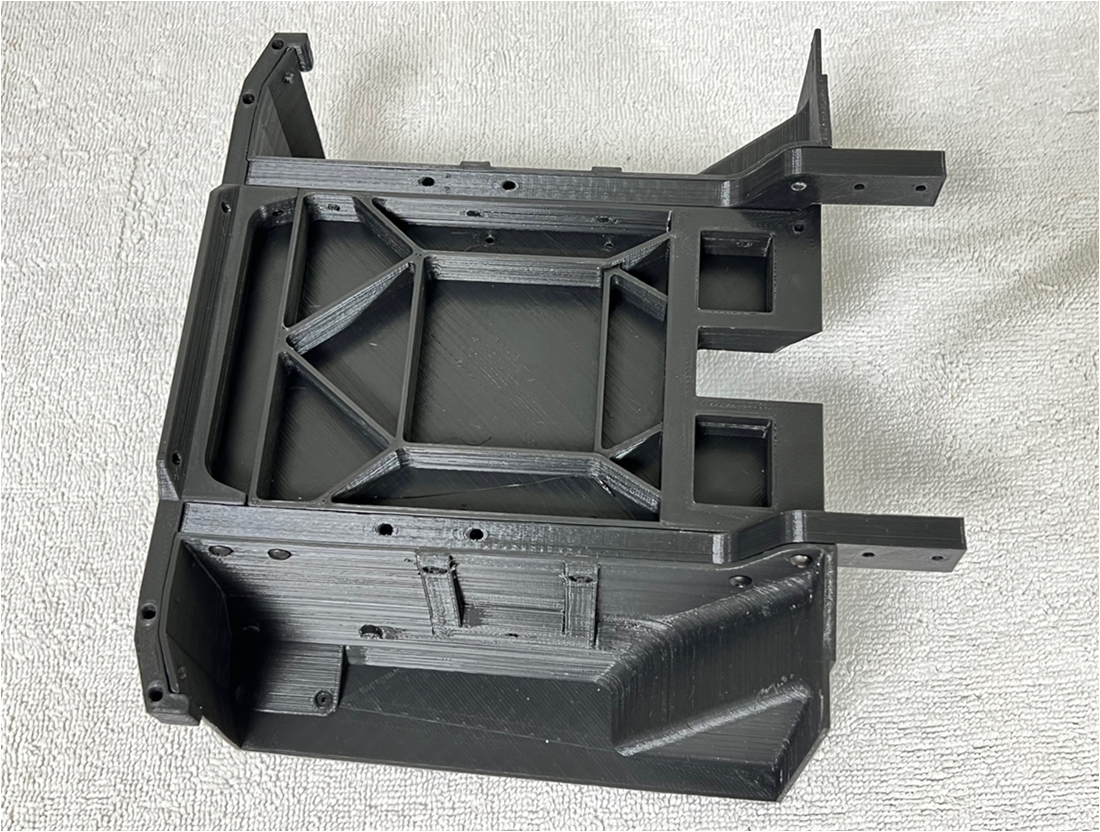

샷시는 이렇게 진행되고, 일부 사용되지 않는 부품도 있어 천천히 진행할 수 밖에 없네요

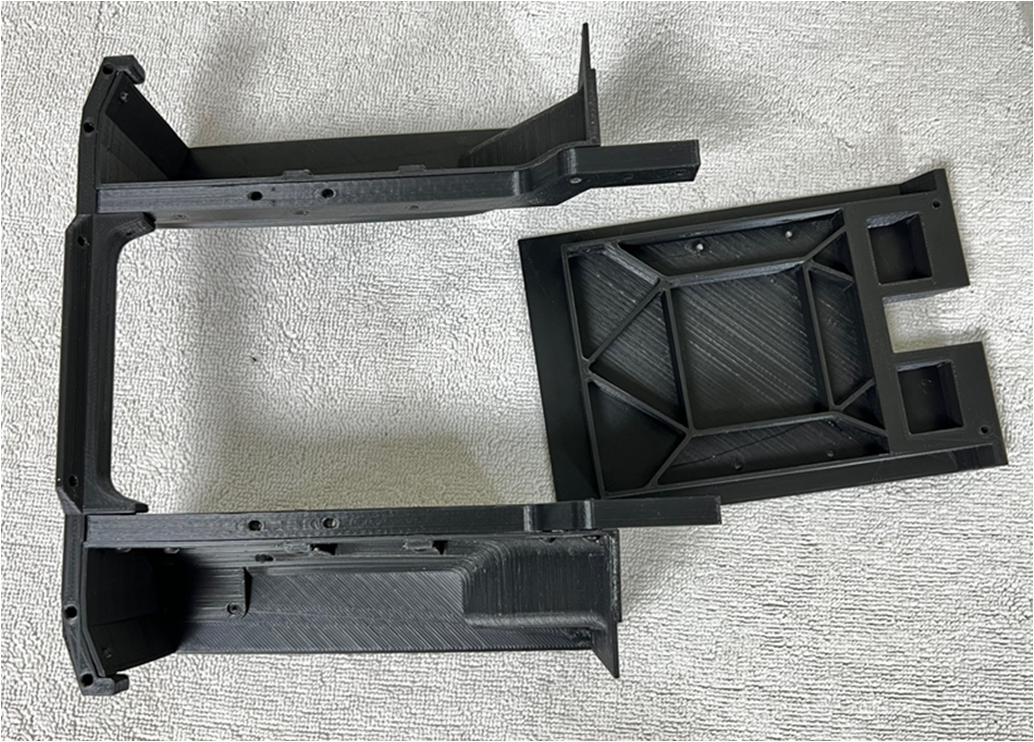

↑이 부품들을



이렇게 조립합니다.





이런식으로 한발짝 한발짝 진행합니다.



원본과 재모델링의 버전이 뭐가 차이가 있나 보면 ↓ 아래 사진처럼 모양이 조금 다르죠



메탈 기어박스와 엑슬을 사용하기 위한 모양 변형입니다.

※ 저는 원본부품을 사용하지 않고 오른쪽 Elvis RC Channel 싱기버스 다운로드 부품을 출력해서 조립 진행중입니다.

https://www.thingiverse.com/thing:5178879



기어박스를 분해해서 모터에 피니언기어를 연결하고 재결합 후

모터와 드라이브샤프트, 기어박스를 연결하고

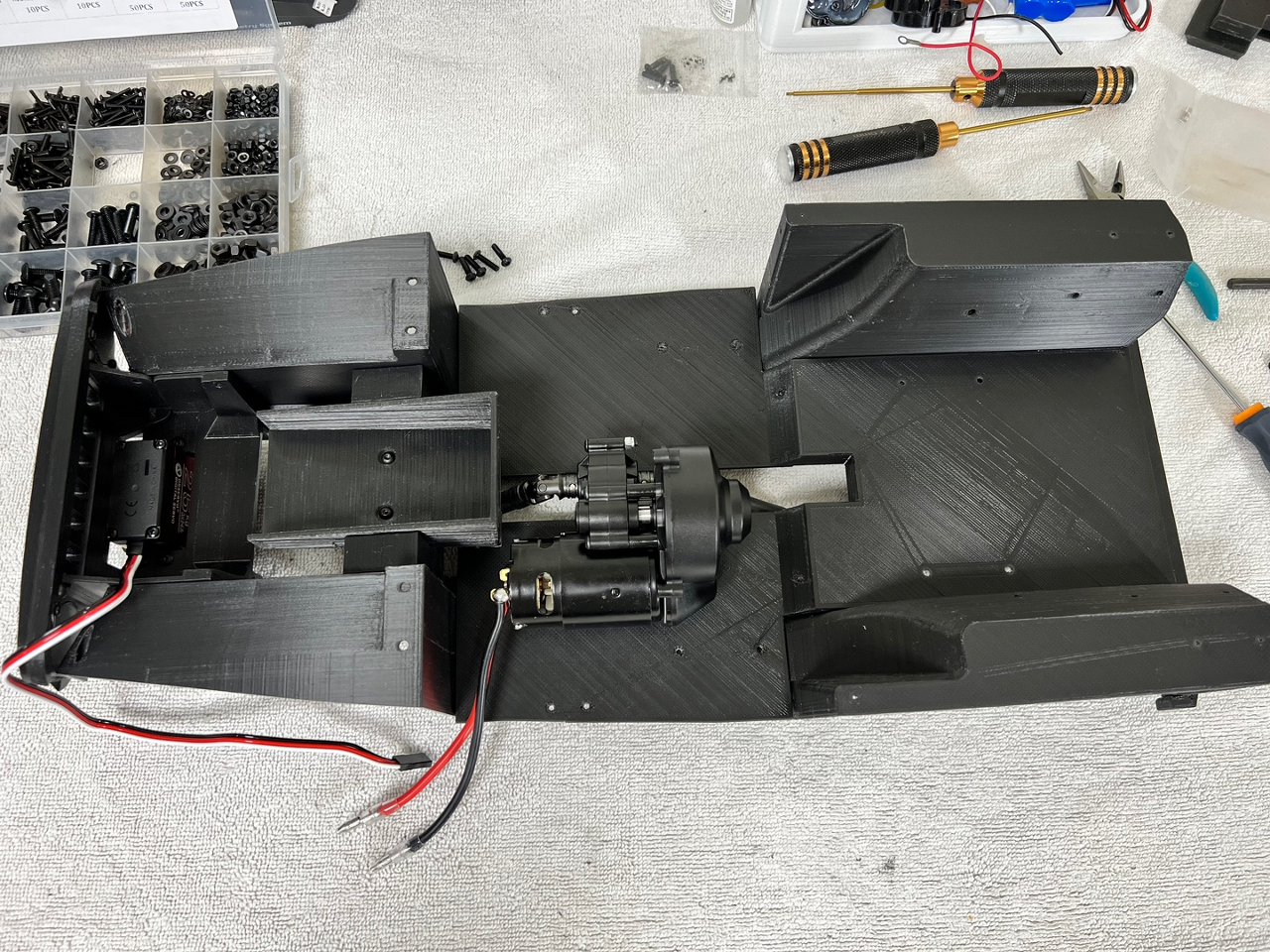

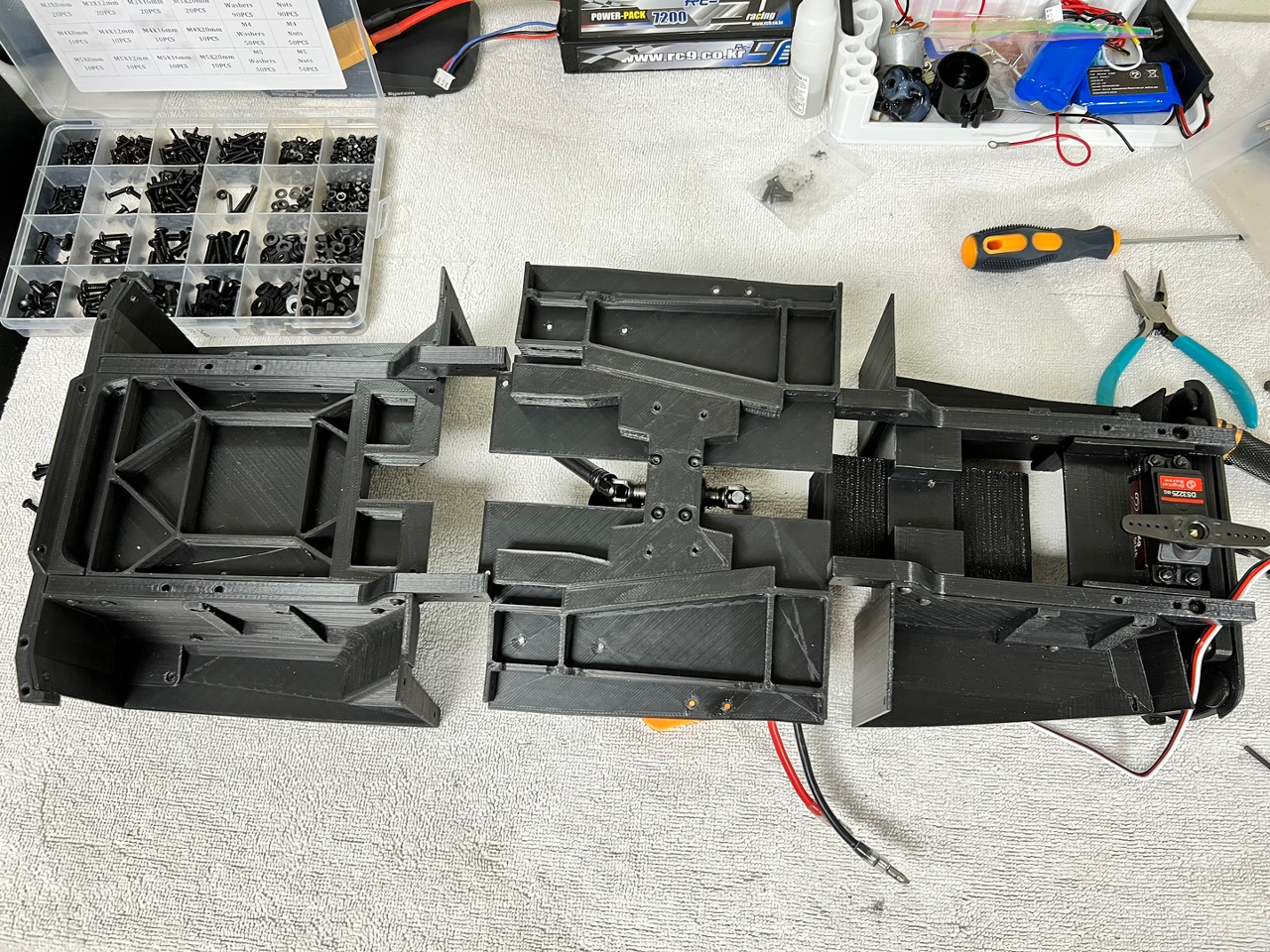

세개로 나뉜 샷시를 모두 연결해줍니다.

합체~!!

샷시에 연결 후 뼈대를 완성합니다.



생각보다 크기가 커서 놀랐네요

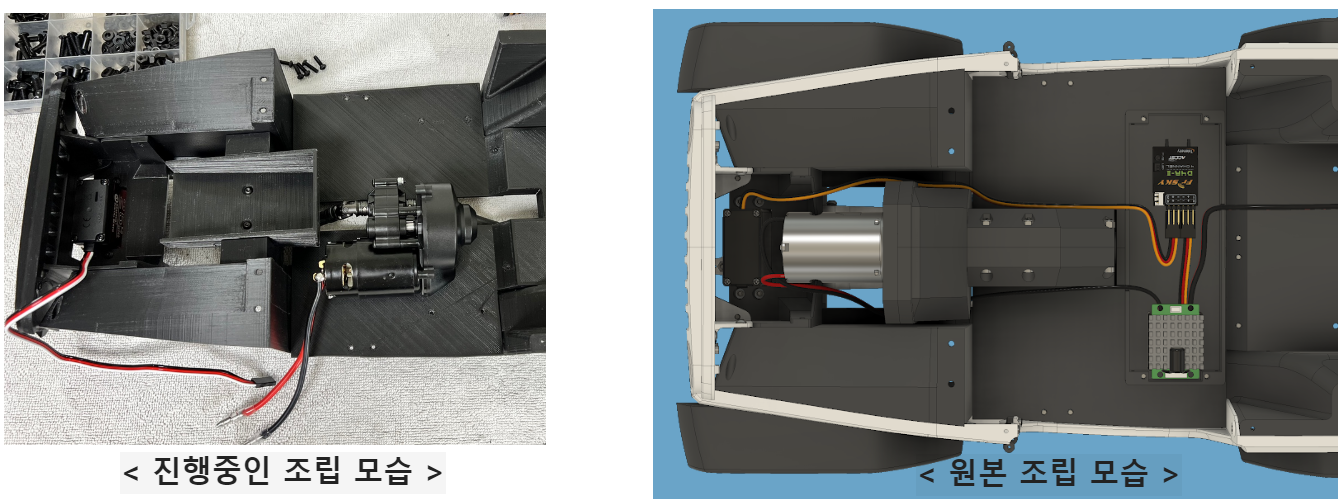

모델링 제공 3dsets에서 안내하고 있는 원본대로의 조립모습은 우측과 같습니다.



기어박스+모터의 위치가 다르죠~



배터리 트레이가 앞 본닛에 위치해 있습니다. (배터리의 무게를 차량의 본닛쪽으로 위치하여 오르막 업힐을 잘 오를수 있음에 유리)







조립은 착착 진행되어 가고 있고



3D프린터는 열심히 바디 관련 부품들을 하나씩 출력해가고 있고



샷시는 조립이 다 되었으니



다음글에는 차량의 코어부분인 엑슬을 올려 구동계쪽을 완성시켜 보도록 하겠습니다.
