우왓!!
놀랍게도 예상보다 빠르게 주문한 모든 재료 및 부품들이 도착을 했습니다.
거진 주문한지 10일 안에 다 온것 같아요
3일에 걸쳐 모두 도착했습니다
알리가 이렇게 빠른 곳이었나 물음표를 던지며 도착한 물품들을 정리해봅니다.
조종기 / 수신기 / 배터리는 몬트 장터에서 구입했구요
기자재가 도착했으니, 연결해서 작동 여부를 확인해봅니다.
우선
조종기와 수신기는 각각 구매한것이므로 이제부터 서로 짝꿍임을 인지 시켜주는 바인드(BIND)를 먼저 해줘야겠죠.

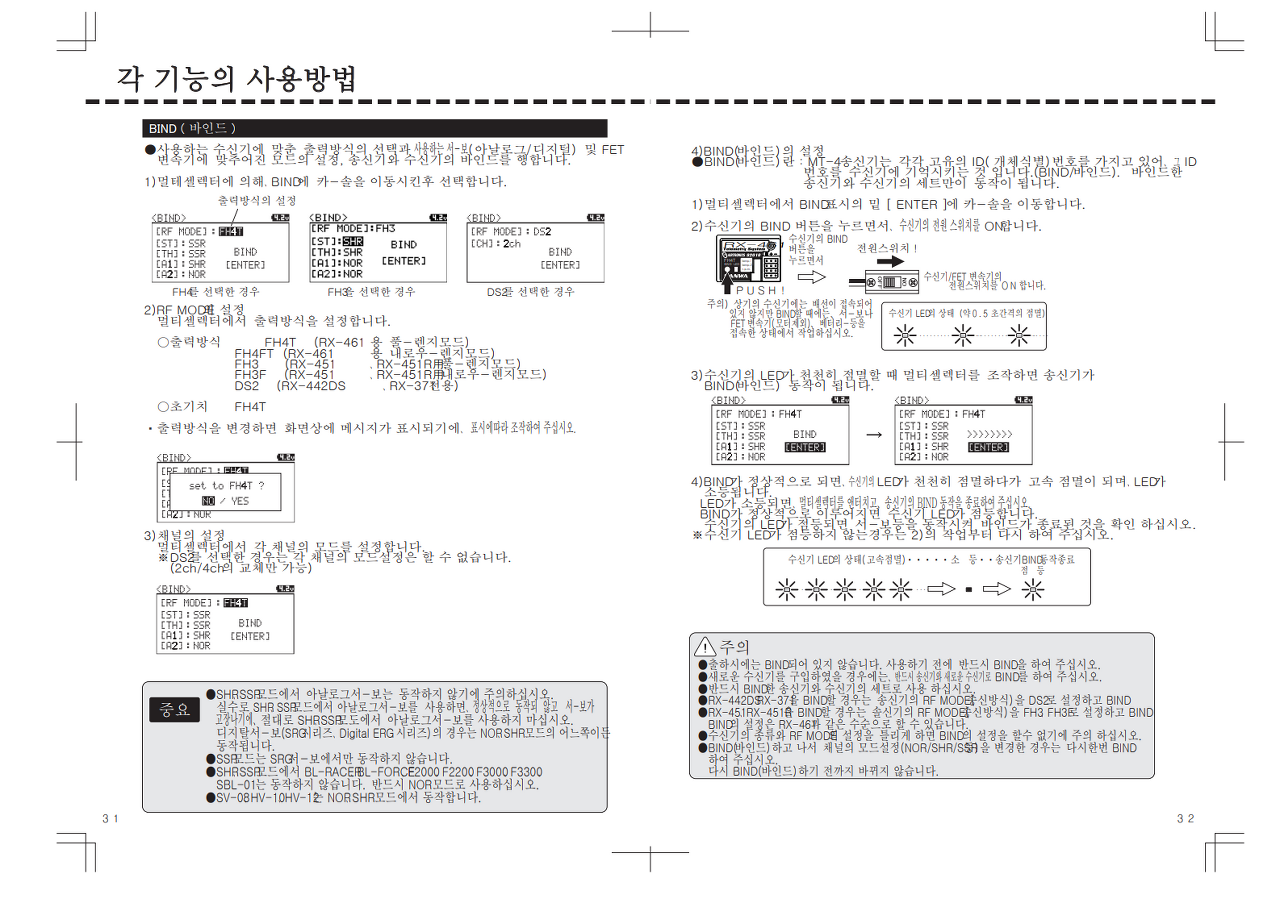

조종기 모델인 산와 MT4 메뉴얼을 찾아 바인드 항목을 참고합니다.
( ※ MT4 메뉴얼-한글버전 참고)
매뉴얼대로 바인드 설정 순서대로 바인딩을 합니다. 몇번의 삽질끝에 연결성공!
다음
배터리를 변속기와 연결합니다.
아.... 이런;;;

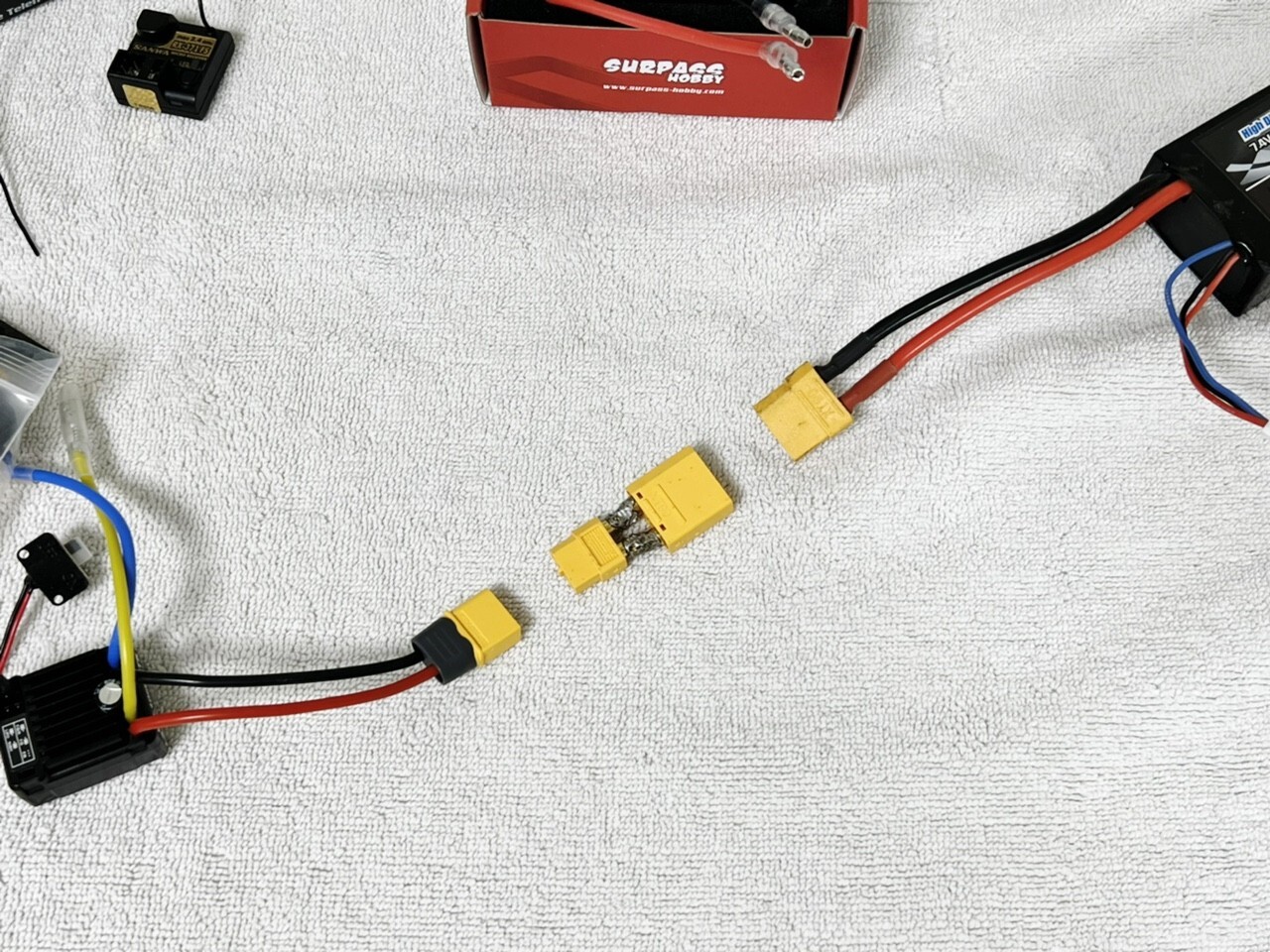

중고로 구매한 배터리의 연결 커넥터가 XT90이군요!!
변속기는 구매시 선택한 XT60으로 변환해주는 연결젠더가 필요한 상황입니다.
알리에서 다시 주문하자니 시간만 잡아먹으니 급한데로 부랴부랴 근무하는곳과 가까운 종로3가 상가로 달려가
XT60 암놈과 XT90숫놈을 구매합니다.
XT60 female(암놈) 1개 - 1,000원
XT90 male(숫놈) 1개 - 2,000원
두꺼운 구리전선을 잘라 중간 매개체 역활로 이어주고 납땜으로 덕지덕지 발라서 완성시킵니다.
수축튜브는 없어서 아직,, 구매 후 씌워줄 예정.
변환 커넥터도 만들었으니 테스트 ㄱㄱ

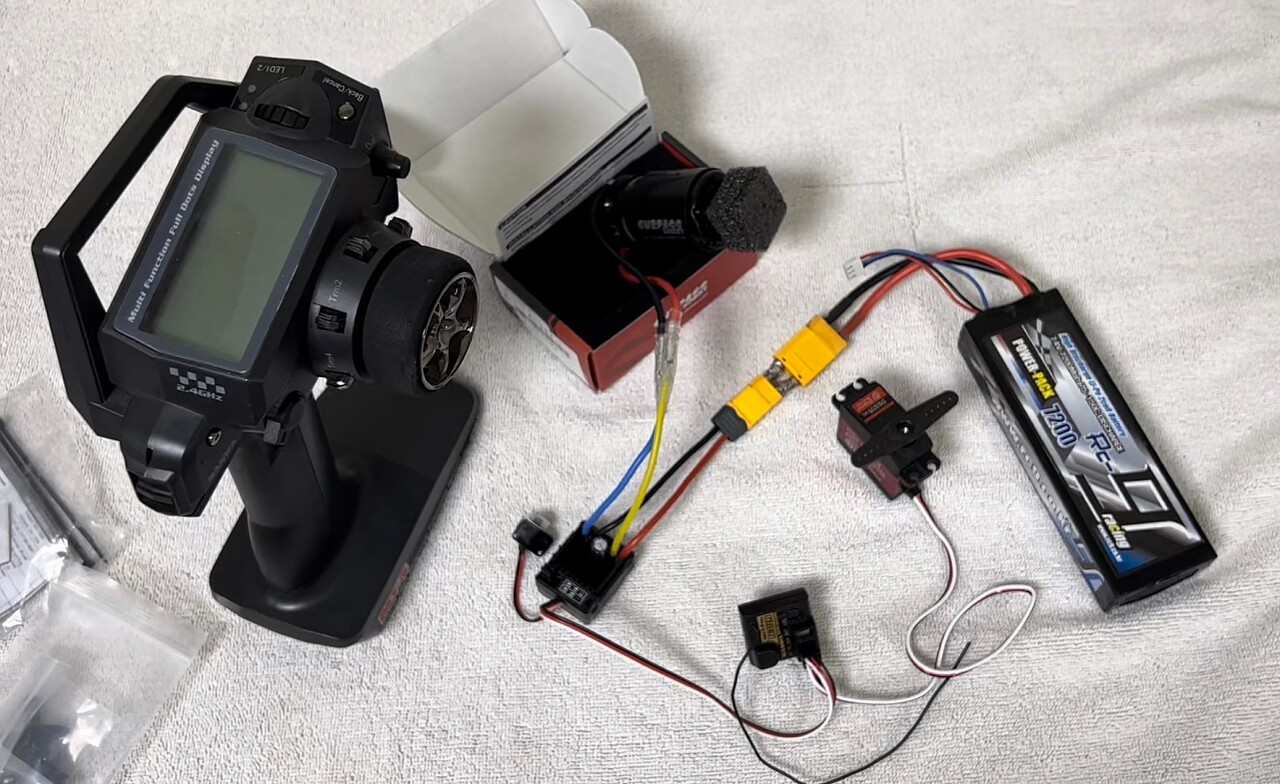

수신기 1번 슬롯 ST (스티어링) 부분에 서보 연결!
수신기 2번 슬롯 TH (스로틀) 부분에 변속기 연결!
조종기를 켜고, 변속기 스위치를 on올리면
띠딕 소리와 함께 연결~
서보랑 모터를 작동시켜봅니다.
오호 잘되네요~ 기자재는 샷시가 완성되면 이대로 이식시켜도 될것같습니다.
프린터는 아직도 열심히 출력중입니다.
열흘이 넘게 출력만 하고 있고 아직도 뽑아야할게 남아있는중입니다
아뿔사
출력 도중에 계획 오류를 발견했어요...
-_-;;;;;
3dsets에서 구입한 파츠를 순서대로 출력중이었는데,
싱기버스에 있는 파츠를 출력하는게 먼저였습니다!!
즉 기어박스 및 엑슬을 구입한 메탈로 사용하려면 약간의 구조변경이 필요한데, 그 변경적용된 파츠가 필요한거지
전부 출력물로 제작하는 3dsets방식의 파츠는 현재로썬 필요없는 상황..
싱기버스에 Elvis Rc Channel님이 올려주신 ↑ 이 파츠들을 필요.
조립시작을 빨리 하고싶었지만, 출력이 다 될때까지 좀더 기다려야 겠네요..
다음글엔
출력완료된 파츠부터 하나씩 본격적인 조립을 진행해보도록 하겠습니다.
