컨제로이드

컨제입니다.

LCG 차량에 크게는 아니지만 자잘한 변경점이 있어 내용을 기록해봅니다.


변경점 1. 적재함 변경

   우선 길게 차량의 꽁무니 부분까지 덮던 적재함의 길이를 줄여보았습니다.
   이유인즉, 차량이 고각에 올라섰을때 샷시의 끝부분이 바닥에 닿게되고 그로인해 주변 장애물들과 간섭이 생기는 일이 생겼습니다. 또한 PLA 출력물이고 두께가 두껍지 않아 무게는 가벼운 편이지만 고각 진입시 아무래도 차량의 뒷부분의 단 1g이라도 그 무게로 인해 잡아당기김이 발생할것 같다는 생각에 무게를 줄여보고자 반토막 내어진 적재함으로 변경해보았습니다.  아예 다 빼지 않고 반을 남긴 이유는 바디를 고정시키는 돌출부위를 남겨두기 위함입니다.

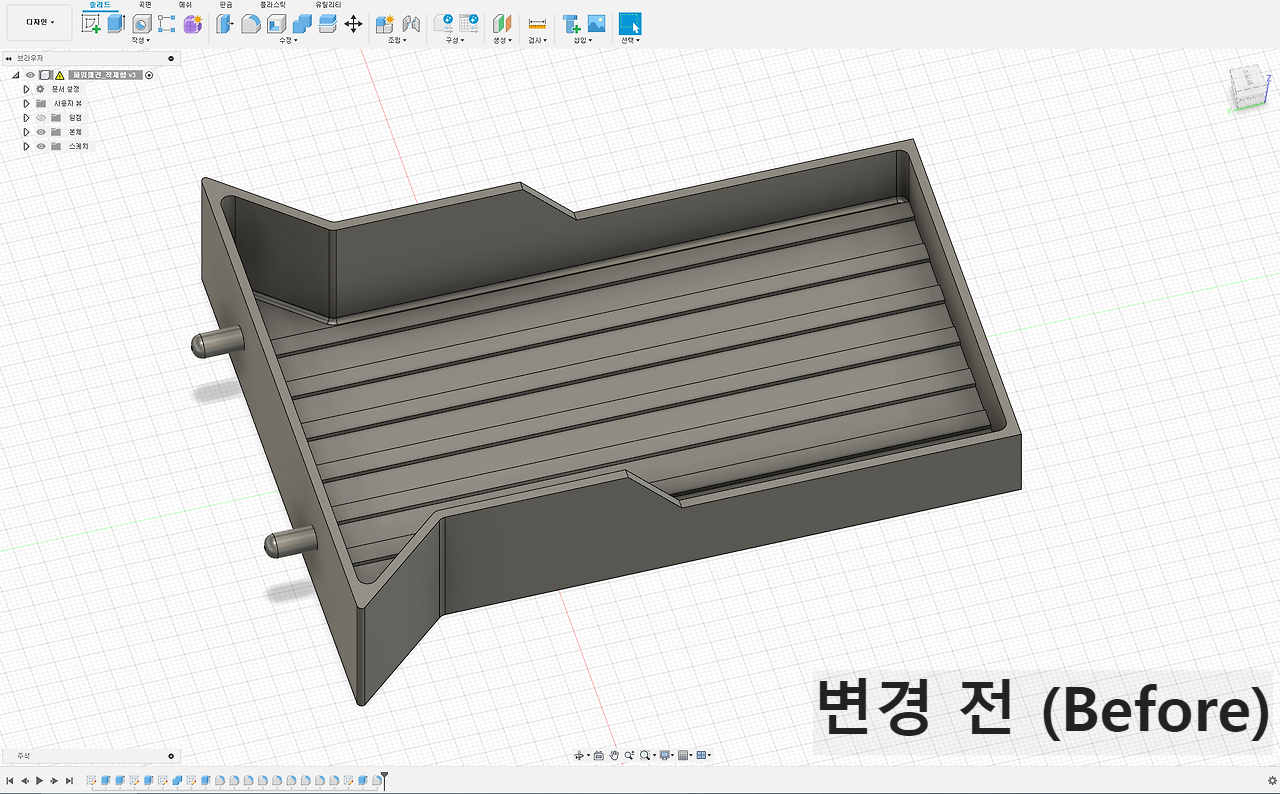

모델링은 기존 적재함에서 반토막 낸 버전으로 재 변경 후 출력


차량에 장착해 주었습니다.

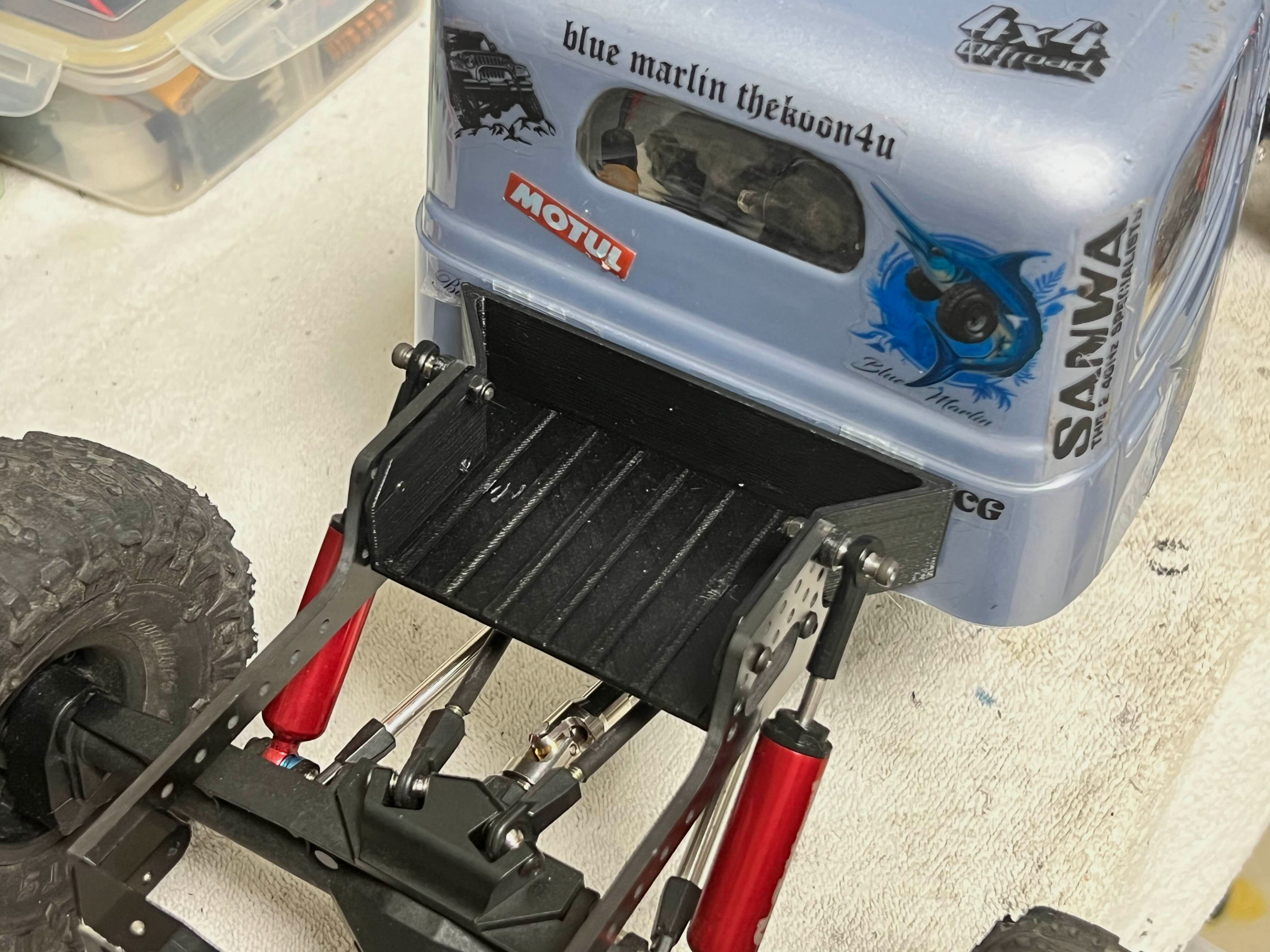

장착한 쇼티(shorty) 적재함 버전.


리어 액슬과 샤프트 연결부위가 그대로 보입니다.

뒷모습은 이렇습니다.





변경점 2. 배터리 마운트 지지대 변경

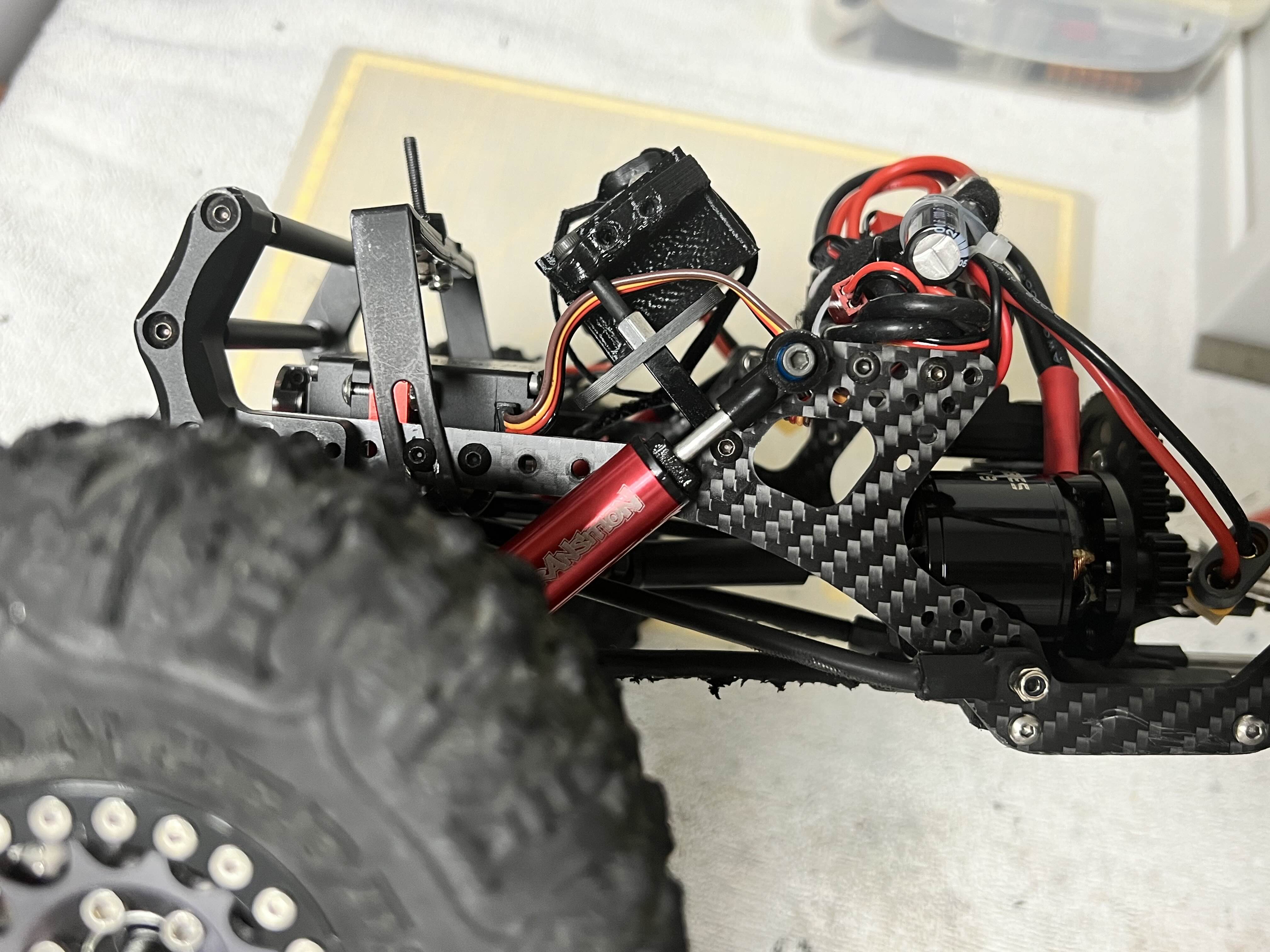

기존 배터리 마운트를 지지하던 지지대 위치를 변경하였습니다.

일단 서보를 기존 서보에서 70kg 직결서보로 교체하였는데, 이 서보 크기로 인해 쇽이 완전히 눌렸을때 배터리 마운트 거치대와 닿아서 간섭이 생기고 있었습니다.
그래서 거치대를 아예 제거할까 하다가 샷시에 지지해주는 L자형 부품을 지면과 수평으로 맞추지 않고 차량 앞쪽으로 쏠리게끔 45도 각도로 뉘어지게끔 장착을 해보았습니다.
고각에서 차량이 앞바퀴를 들어 서있다고 가정했을시 조금이라도 앞쪽으로 무게중심을 옮기기 위함이기도 합니다.

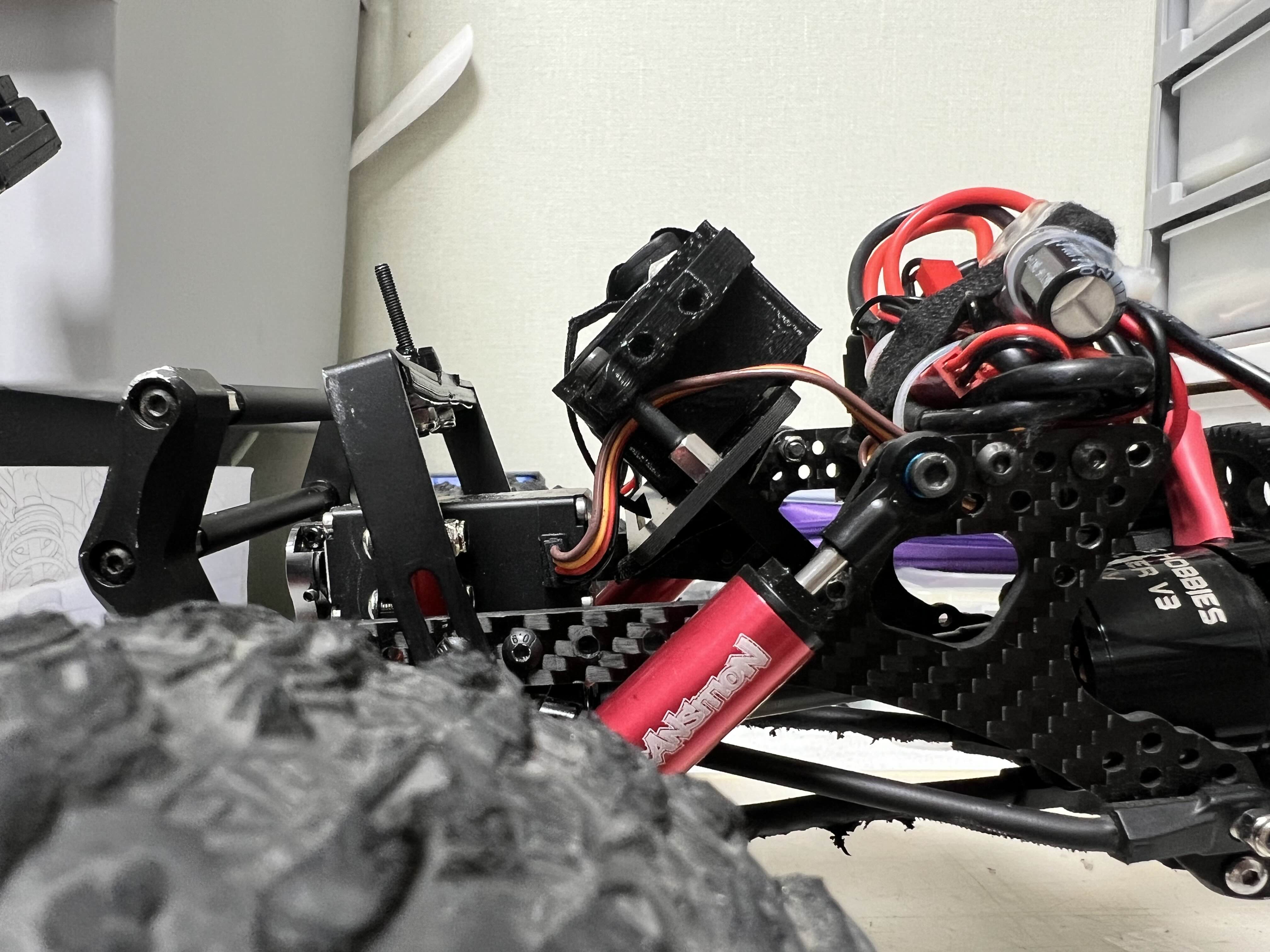

측면에서 보면 45도 기울어져 있습니다.

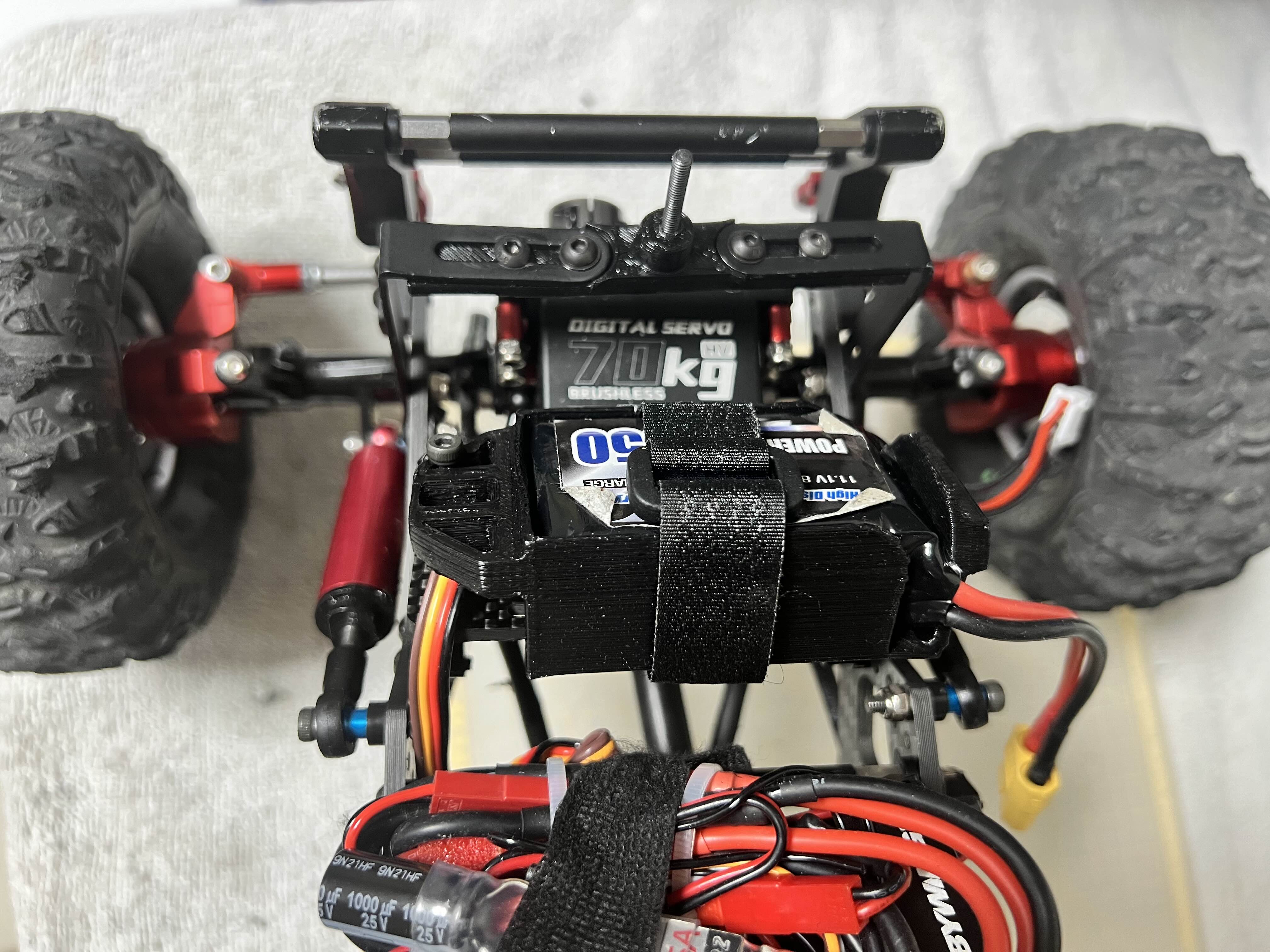

위에서 본 모습


역시 측면모습




변경점 3. 프론트 쇽위치 변경

 배터리 마운트 거치대도 각을 줄이면서 처음에 샷시에 연결했던 나사구멍을 위로 한칸 올려보았습니다. 이로써 차체가 좀더 밑으로 깔리게 되었습니다. 차량의 전체적인 상황은 프론트가 좀더 앞쪽으로 쏠리는 형상. 역시나 무게중심을 앞으로 치우치기 위함입니다. 이건 어디까지나 테스트 해볼 목적이라, 만일 장점없이 걸림등의 개선되지 못하는 모습이 보인다면 바로 원복하거나, 또다른 방안을 모색할 예정입니다.

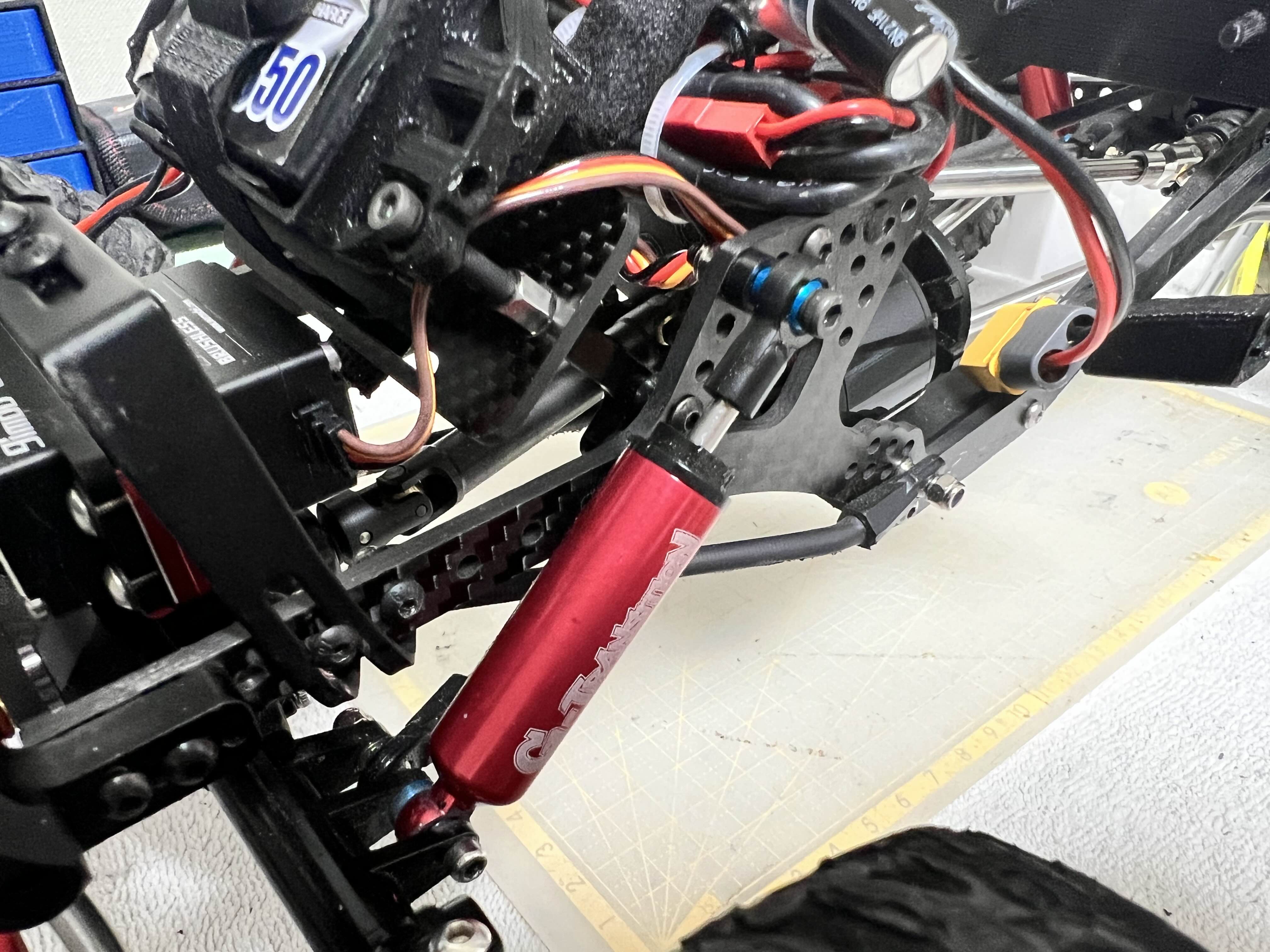

원래는 바로 한칸 아래 구멍에 장착했으나 위로 한칸 올리면서 차체를 좀더 아래로 낮추어 보았습니다.



변경점 4. 바디 컷팅

 LCG 차량의 전체적인 모습이 좀 높아 보이는(?) 경향이 있어, 바디의 둘레를 전부 약 1cm가량 컷팅해주었습니다.


또한 컷팅으로 인해 바디가 붕 떠보이는걸 방지하기 위해 기존에 뚫었던 구멍을 위쪽으로 하나씩 더 뚫었습니다.

고각을 정복하기 위해 이리 구르고 저리 구르다보니 바디 뒷쪽이 많이 찢어지고 깨져서 유리섬유 테잎으로 대충 보강해줬습니다. 알리산 바디이므로 부담없이 막 쓰고 교체하면 되니 맘이 편합니다ㅋ

 또 모든 면을 잘라내었기에 바디 좌우 측면에 붙여둔 청새치 데칼의 일부분이 잘려나가는 불상사가 발생했습니다. 뭐 이건 나중에 다시 붙여주는걸로~




변경점 5. 약간의 웨이트 추가

프론트는 중량, 리어는 경량화를 위해..

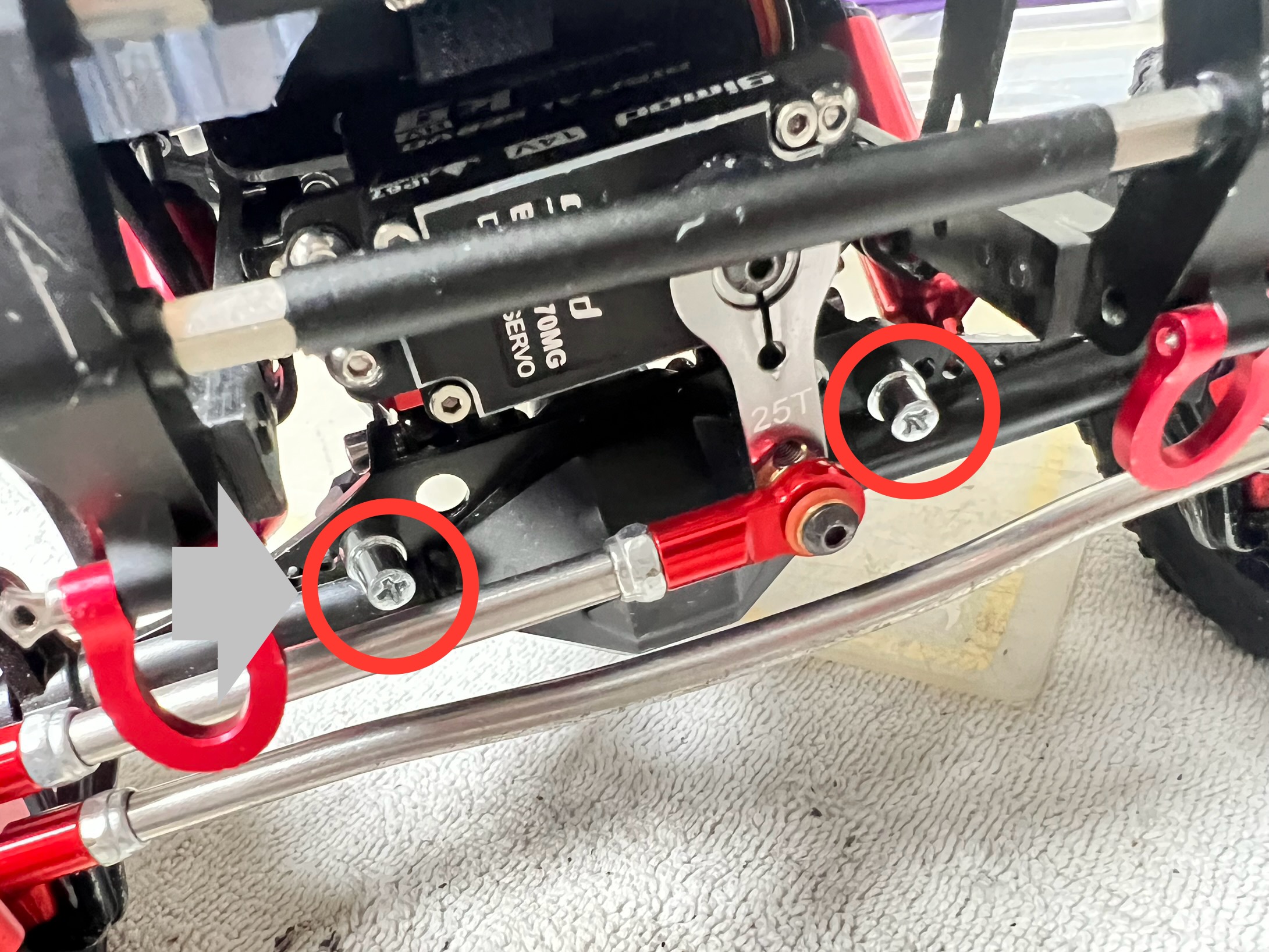

 미비하지만, 그래도 차량의 앞쪽에 단 몇g의 웨이트를 추가해보고자 엑슬에 뚫려있는 구멍에 무게가 살짝 있는 나사를 체결해 보았습니다. 이것도 테스트 삼아 장착해보았는데, 이부분에 좀더 제대로 된 묵직한 웨이트를 어떻게 달아줘볼지 아직 고민중이긴 합니다.


 .
.
.

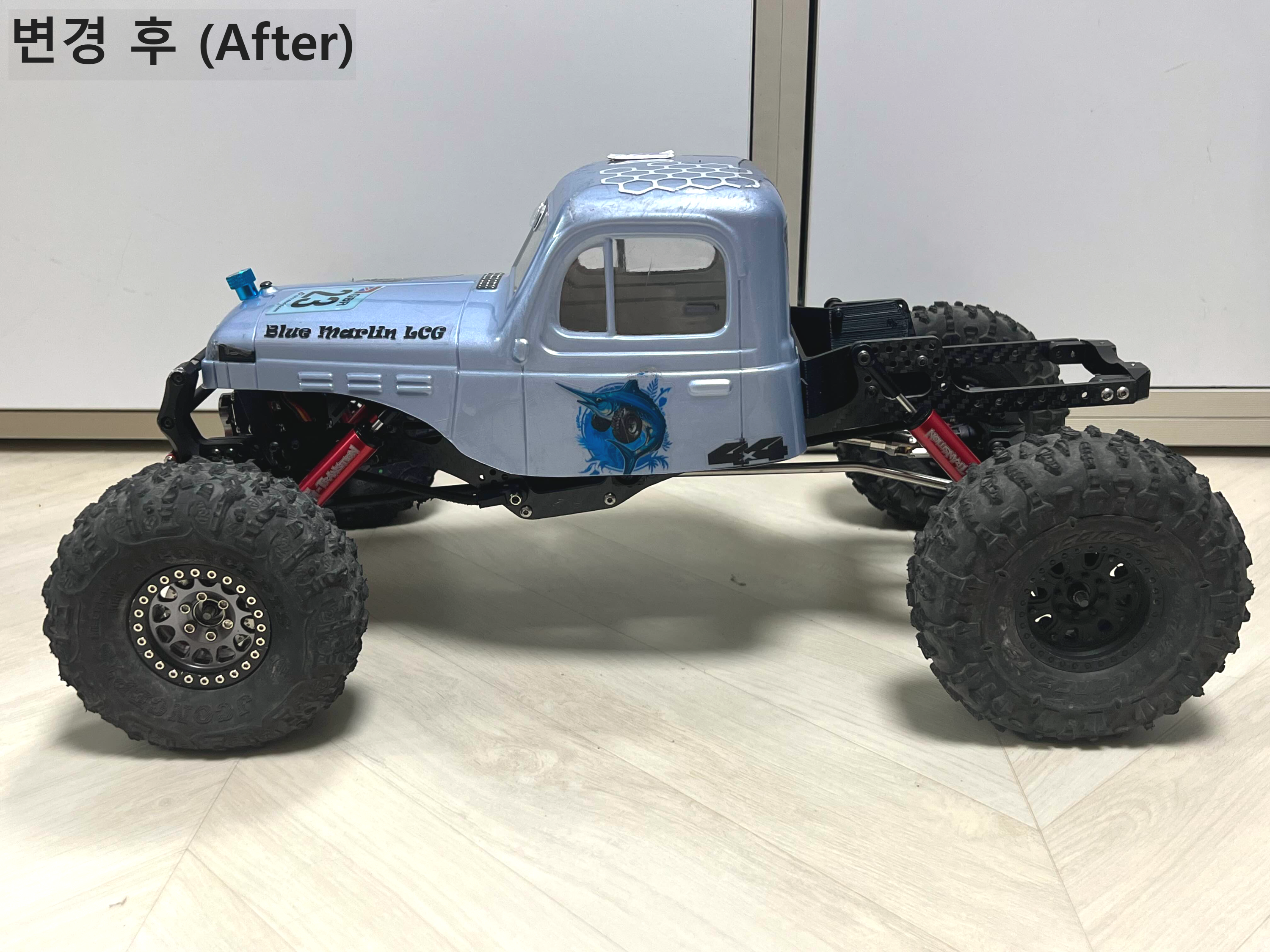

최종적인 모습

이렇게 사진으로 비교해보니 확실히 차체가 낮아졌음이 느껴집니다.


바디도 컷팅해서 마운트부분도 낮추고, 쇽위치도 올려 장착함으로써 차체도 약간 내려왔으니 당연한 결과이겠지요.


뒤에 달아두었던 안테나+오리 조합도 역시나 무게때문에 제거를 해두었지만, 언제든 달고 싶은 마음이 들면 달게될지도 모르겠네요ㅋ

인조라에서 제대로된 1:18용 안테나를 주문해서 받아둔 상태이므로, 추후 땡길때 좀더 퀄리티 있는 안테나로 달아줘보도록 하겠습니다.

.
.
.

이상 5가지 변경점을 적용한 상태입니다. 아직 테스트산행을 해보지는 못해서 너무 궁금한데 오는 주말을 이용해서 다시 안양사로 테스트를 가볼 예정입니다.

좀더 낮춰진 차체와 무게밸런스 그로인해 기존 주행과 얼마나 다른 주행을 보여줄지 무척 기대가 됩니다.

주말 산행 테스트 후 후기내용 추가로 기입해보겠습니다.

이상으로 LCG 변경점을 나열을 작성해보았습니다
감사합니다.

 - 끗 -

컨제입니다.

현재 LCG에 장착해서 사용중인 서보(RC9 - 49kg)를 잘 사용중입니다.

이 서보가 망가지거나 고장이 난건 아닌데, 알리 구경중 눈에 계속 들어오는 서보가 하나 있었습니다.

애써 지금의 서보로도 충분하다 충분하다 되뇌였지만, 새로움을 느껴보고 싶은 마음에 주문해서 사용해보기로 합니다.

이게 몬트 카페에서도 썩 괜찮은 서보로 알려져 있는 서보이기도 했습니다.

무엇보다 LP (low profile)사이즈에 동일한 50kg대 토크를 내어주는 서보라 군침만 흘리고 있다가 월초에 진행되는 알리 세일기간에 맞춰 코인 및 쿠폰을 먹여서 나름 적절한 가격에 구매를 했습니다.

원래가격 78.9$인데 할인적용해서 8$를 다운시켜 70.9$에 결재 완료했습니다. 우리돈 약 9만6천원정도.

색상은 2가지 인데 블랙이 저렴하고 연두색이 들어간 녀석은 좀더 비싸네요.

연두색이 외관적으로 예뻐 보이나, 성능이 동일하다면 굳이 비용을 더 들일 이유가 없으니 블랙으로 선택했습니다.

https://ko.aliexpress.com/item/1005005234762621.html



배송기간 약 2주정도 소요된것 같습니다.

보통 1주일이면 오던데, 이건 좀 걸렸네요

뽁뽁이에 넣어져 안전히 잘 배송되었습니다.


투명 케이스에 고이 담겨져 있는 서보의 모습


케이스의 크기는 대략 8.4cm 정도 됩니다.


측면에 부착되어있는 씰을 제거하고 케이스를 열어보았습니다.


영롱한 자태의 서보가 나왔습니다.


서보를 꺼내보니 안쪽에 서보혼과 나사등 부속품이 몇개 들어있습니다. 서보혼은 당연히 메탈이구요


70kg 직결서보와 SG90 미니서보의 크기를 각각 비교해보기 위해 꺼내서 대보니

lp서보 답게 크기가 꽤 작습니다.


서보가 잘 작동하는지 문제없는지 확인 해봐야곘죠.

자작으로 만든 서보테스터기를 꺼내서 연결해봅니다.

테스트 결과 무리없이 잘 작동, 문제없음 OK


이제 차량에 장착해보겠습니다.


우선 장착할 LCG차량을 꺼내서 사용중이던 RC9 49kg 서보를 탈착시킵니다.


기존서보를 빼고 서보자리를 비워둡니다.


서보를 교체하는 모습.


우선 서보테스터기를 사용해서 중립(Neutral Mode)에 맞추고 메탈 서보혼을 장착합니다.

서보혼도 뭔가 고급지고 예뻐 보네요


그리고 프론트 엑슬에 장착해줍니다.

범퍼사이로 보이는 새 서보

LP서보다 보니 확실히 뒷공간이 남습니다.

서보의 힘도 힘이지만 반응속도가 꽤 향상됨을 느낌니다.
기존 49kg에서 50kg으로 별반 차이가 없지만
서보 크기도 작아졌고 반응속도도 빠르고 좋은 서보임엔 틀림없는것 같습니다.

산행으로 테스트 결과...

개인적인 느낌으로는 뭔가 아쉬움이 살작남기도 한 서보입니다. 토크를 너무 기대한 탓일까요
조금이라도 상향을 기대했지만 별차이를 못 느꼈으니까요
가격은 49kg서보의 두배가격인데...
반응속도는 매우 만족!

어찌되었건 LP서보의 특징을 살려 4WS로 변경시 리어 조향서보로 활용하면 딱 맞을것 같습니다.

그리고 프론트 조향서보는 직결서보로 사용해봐야겠습니다.

이상 알리발 얀타르 서보 장착 및 개봉/사용기를 마칩니다.
감사합니다.

- 끗 -
