휠베 225 컨버전에 이어서 두번째 이야기 입니다.

↓ 첫번째 이야기는 여기로
https://kernzeroid.tistory.com/235

샷시와 어퍼데크를 모두 자작으로 완성시키고 차체는 완성된 상태에서

준비된 기자재를 올리는데, 한참 애를 먹었습니다.

이유가 제법 있는데

1. 모터마운트의 가용범위가 하브 순정보다 짧아원하는 위치에 마운트를 하지 못하는점.

2. 원하는 모터위치가 아닌 뚫려있는 모터마운트 구멍에 모터를 마운트시 풀리 기어에 모터가 닿아 간섭이 생기는 점.

3. 모터 장착시 스티어링 혼과의 물리적 간섭으로 스티어링 혼이 아예 장착되지 않는 점.

4. 국내에서 도저히 구할 수 없는 스퍼 기어 48P - 75T (하브순정 기어비를 그대로 가기 위함)

그래서 고민을 합니다.

모터 마운트를 바꿀까? 아님 모터를 바꿀까? 바꾼다고 이 문제들이 모두 해결이 될까 싶고, 어떤 방향이든 비용이 많이 들기도 하는 것이라 더 고심하게 되었습니다.

혹여 장터글에 모터마운트 삽니다 글도 올려보았으나 입질도 없고 시간만 흐르는 상태.

결국

1번과 2번은 모터마운트를 떼어다가 드릴+3mm 드릴비트로 강제로 뚫어서 좀더 확장시켰고, 이로써 원하는 각도로 마운트 할 수 있도록 개선하였습니다.

3번은 모터를 갈아내는 방법을 선택했는데요

아큐반스 룩손 에자일 모터의 경우 샤프트 반대쪽인 센서케이블이 꽂히는 부분에 커버로 구성되어 있고, 이 부분을 제거하면 충분히 모터와 간섭없이 사용할 수 있게 되는것을 확인했습니다.

그러다 발견한 부품!!

모터의 커버만 따로 구매해서 교체 할 수 있다는걸 알았습니다.

https://www.rccarpro.com/product/detail.html?product_no=5764&cate_no=1087&display_group=1

가만히 생각해보니 모터를 바꾸는 비용보다 이 커버만 바꾸어 사용하면 작은 비용으로 해결이 될것 같다는 생각입니다.

또, 추가로 구매하는것이니 유사시 원복시켜 사용할 수 도 있는 방법이기도 하구요.

동일한 검정색 커버가 있으면 좋았겠지만, 검정색은 아쉽게도 품절상태라 어쩔 수 없이 빨간색으로 주문.

잘 받았고, 실 제품은 이렇게 생겼습니다.

다른거 없이 오로지 커버만 있는 상태.

모터에서 3개의 나사를 풀러내고 기존 커버(검정색)은 유사시 사용을 위해 킵해둡니다.

기존 검정색 커버였다면

변경후는 빨간색 커버로 변경되겠지요.

그리고 간섭부분을 얼마나 갈아낼지 체크해둡니다.

네임펜으로 스윽 표시를 하고 사포에 열심히 갈아내줍니다.

다 갈린것 같으니 모터에 장착해봐야겠죠.

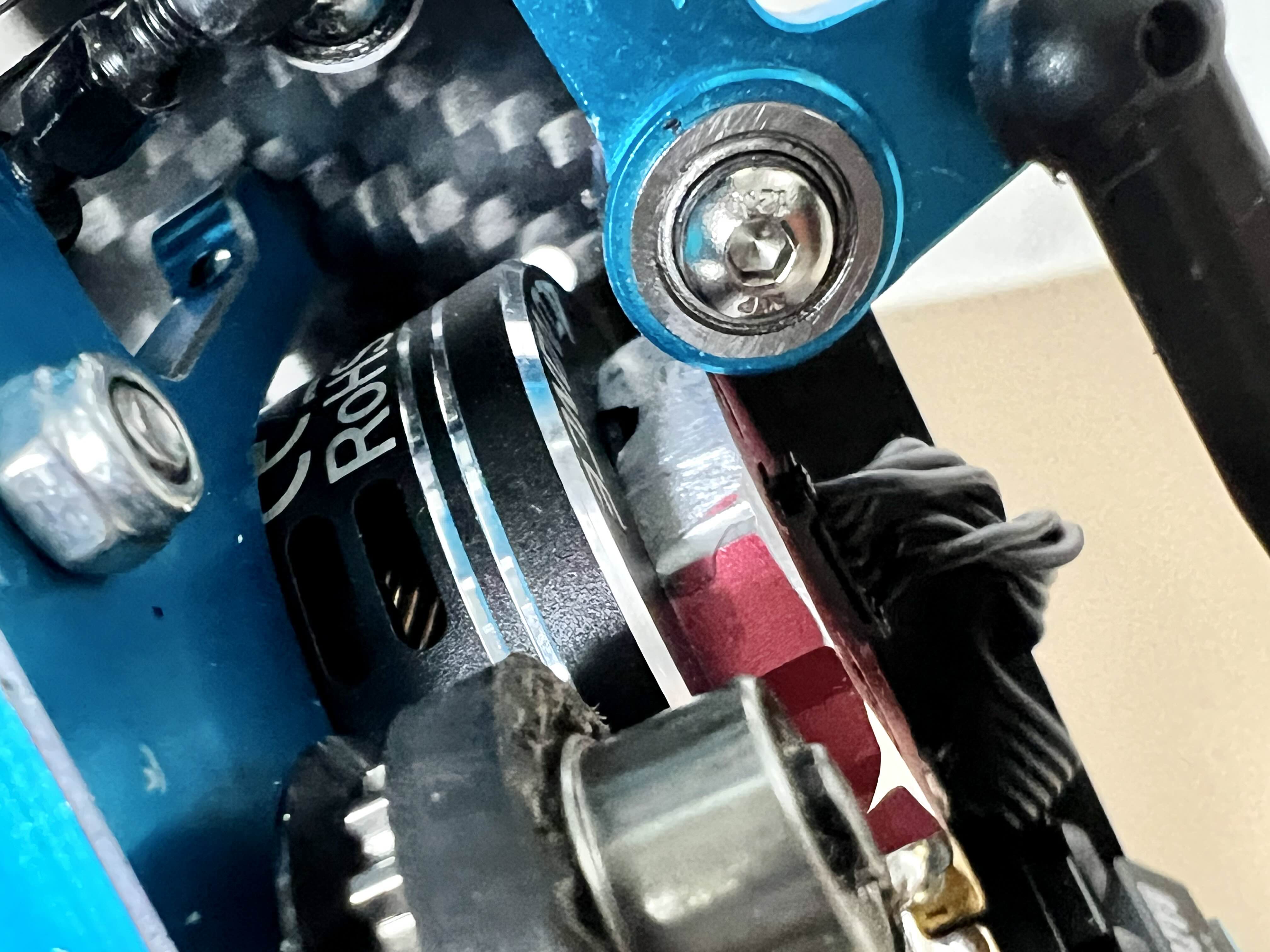

모터에 끼우고 확인해보니~ 오우!! 딱이다.

다행히 간섭 없이 원활히 스티어링혼이 잘 움직입니다.

사포로 열심히 갈아낸 흔적

그리고 국내에 씨가 말라버린듯한 MST 48P-75T 스퍼기어는 국내샵 5군데를 주문넣었다가 취소/환불 하기를 반복하다 결국 포기..

75T 대신 82T로 대체구매를 진행했습니다.

원했던 조합은 피니언 30T - 스퍼 75T였지만

75T를 구할 수 없어서

대체로 피니언 28T - 스퍼 82T로 우선 테스트를 진행해보려고 합니다.

그렇게 모터 마운트와의 험난한(?) 여정을 마무리 하고 휠베이스 225mm G4 차량이 완성되었습니다.

기자재 현황

- 변속기 : 산와 Type D

- 모터 : 아큐반스 룩손 에자일 10.5T

- 서보 및 자이로 : RAZOR 서보 자이로 일체형

- 조종기+수신기 : 노블 NB4

역시나 최종 완성이라기 보단 이제 차답게 앞으로 굴러가는 정도에만 해당되는 상태입니다.

아직 바디도 없고 셋팅도 엉망인데다가 어디가 부족한지 어떤 문제가 있을지 아직 모르는 단계이니까요.

그래도 방구석 테스트 원돌이는 가능한정도ㅎㅎ

그리고 에자일 10.5T 약간 실망했던 모터이나, 이번에 그렇지 않은 모터임을 느끼게 된것 같습니다. 괜히 색안경을 끼고 바라본게 아닐까 하는 반성을 하면서 큰 고장이 있지 않는한 기자재는 크게 바뀌지 않을 것 같기도 하네요

추가로 개선되거나 수정/변경되는 사항에 대해서는 또 작성해보도록 하겠습니다.

이상 휠베이스 225mm G4 컨버전 - 모터갈아내기편을 마칩니다.

감사합니다.

[드리프트 RC카] 3D프린터로 만드는 Drift RC - with Yet Another RC 조립 - 3 (세번째)

사전준비는 여기서 →  https://kernzeroid.tistory.com/102
조립1편(구동계 조립)은 여기서 → https://kernzeroid.tistory.com/189
조립2편(섀시 및 프론트/리어 암 조립기)은 여기서 → https://kernzeroid.tistory.com/193



컨제입니다.

이어서 차체를 완성시켜보겠습니다.

지난글에서 리어쇽까지 연결했고, 이어서 프론트쇽을 연결해줍니다.

리어 쇽 연결된 모습

프론트 쇽 연결된 모습입니다.

그다음 스티어링 셋트에 프론트 너클을 연결해 주겠습니다.
역시 턴버클로 좌우 c너클과 연결하고

c너클에는 M3 25mm 볼트로 육각허브휠로 연결해줍니다.

완성된 스티어링 셋트와 프론트 너클

그리고 서보를 장착해줍니다.

서보에 메탈 25T 서보암을 달고 스티어링 바에 역시 턴버클로 연결해줍니다.

처음이라 조금 뻑뻑하긴 하지만, 반복적으로 움직여주니 점점 매끄러워집니다.

서보 중립을 맞추고, 그 중립에 스티어링 바가 센터를 잡도록 턴버클 길이를 맞춰줍니다.



샷시에 배터리 홀터를 연결하고, 쇼티 배터리를 장착했습니다.



그다음 프론트 범퍼를 조립합니다.

3개의 지지대를 끼우고 샷시 프론트에 맞춰 연결해줍니다.

그리고 바디 장착을 위한 네오디움 자석을 연결해서 범퍼 및 바디포스트까지 완성시킵니다.

리어도 마찬가지!



이렇게 최종 차량 조립이 완성되었습니다.

서보에 자이로도 연결해주고, 자이로 채널은 CH3에 맞추고 다이얼로 자이로 감도를 조절할 수 있도록 NB4 노블 송신기에서 설정도 잡아주었습니다.



차량의 전체적인 모습.



변속기에 인입되는 플러그 타입은 딘스 T플러그이고, 장착한 배터리는 불릿 형태라 중간 변환 젠더는 다시 제작이 필요해보이네요.



차체 바닥면은 이렇습니다.



메인차량인 디라이크 RE-R 하이브리드 차체와 비교샷.

같은 후륜(RWD) 드리프트 차량이지만 구동계에서 차이가 있습니다.

하이브리드는 볼 디프에 모터배치가 차체 앞쪽에 배치되어 있고 벨트구동방식을 사용 한다고 한다면 3D프린터로 제작한 차량은 디프기어에 모든 기자재가 리어쪽으로 배치되어 리어의 무게감을 증가시켰고(현재 대부분의 후륜차량이 이러한 방식) 모터에서 기어박스로 전달되는 구동이 직결식이라는 차이점이 있습니다.

이로인해 주행 또한 전혀 다른 성격을 보여줄 것으로 기대됩니다.


아직 제대로된 넓은 곳에서 주행테스트를 해봐야 알겠지만 느낌은 좋아보입니다.

캠버나 토우 그리고 애커먼 셋팅등 아직 세부적인 셋팅은 전혀 무시하고 최종 차량 완성을 목표로 진행해온터라

차량의 주행성은 크게 기대되지 않지만, 이부분은 차차 개선해 나가기로 하고 최종 차량의 모습을 위해

어떤 바디를 올려서 맞춰야 할지 고민을 좀 해봐야할것 같습니다.

여분의 바디는 있으나 바디포스트에 맞게 자석이 장착되어 있는게 아니라서 전용으로 사용할 바디를 찾아야겠습니다.

아니면 전용 바디를 아예 프린트로 출력해도 되는 부분이니 ㅎㅎ


이상으로 3D프린터로 드리프트 RC카 제작하기 포스팅을 마칩니다.

좀더 다듬어서 주행영상을 담아 다음 포스팅에 올려보도록 하겠습니다.


긴글 읽어주셔서 감사합니다.
