차체는 준비되었으니, 이제 외관을 담당할 바디를 제작해 보겠습니다.


1:8 브롱코를 이미 출력 & 제작해 보았기에
그 모델링 파일을 기준으로 1:18크기로 축소하여 출력해보고자 합니다.


우선

부분별로 나눠져 있는 각 파츠를 일일이 축소해서 출력할 경우 전체적으로 조립했을때 휠베이스등이 맞지 않고
다시 그 휠베이스를 맞추기 위해 수없이 반복해야할 나름의 노가다(?)를 하기엔 너무 비효율적이라고 생각되어

각 파츠를 통으로 합친 후 사이즈 조절 하여 최종 출력하는 방법으로 진행해보려고 합니다.

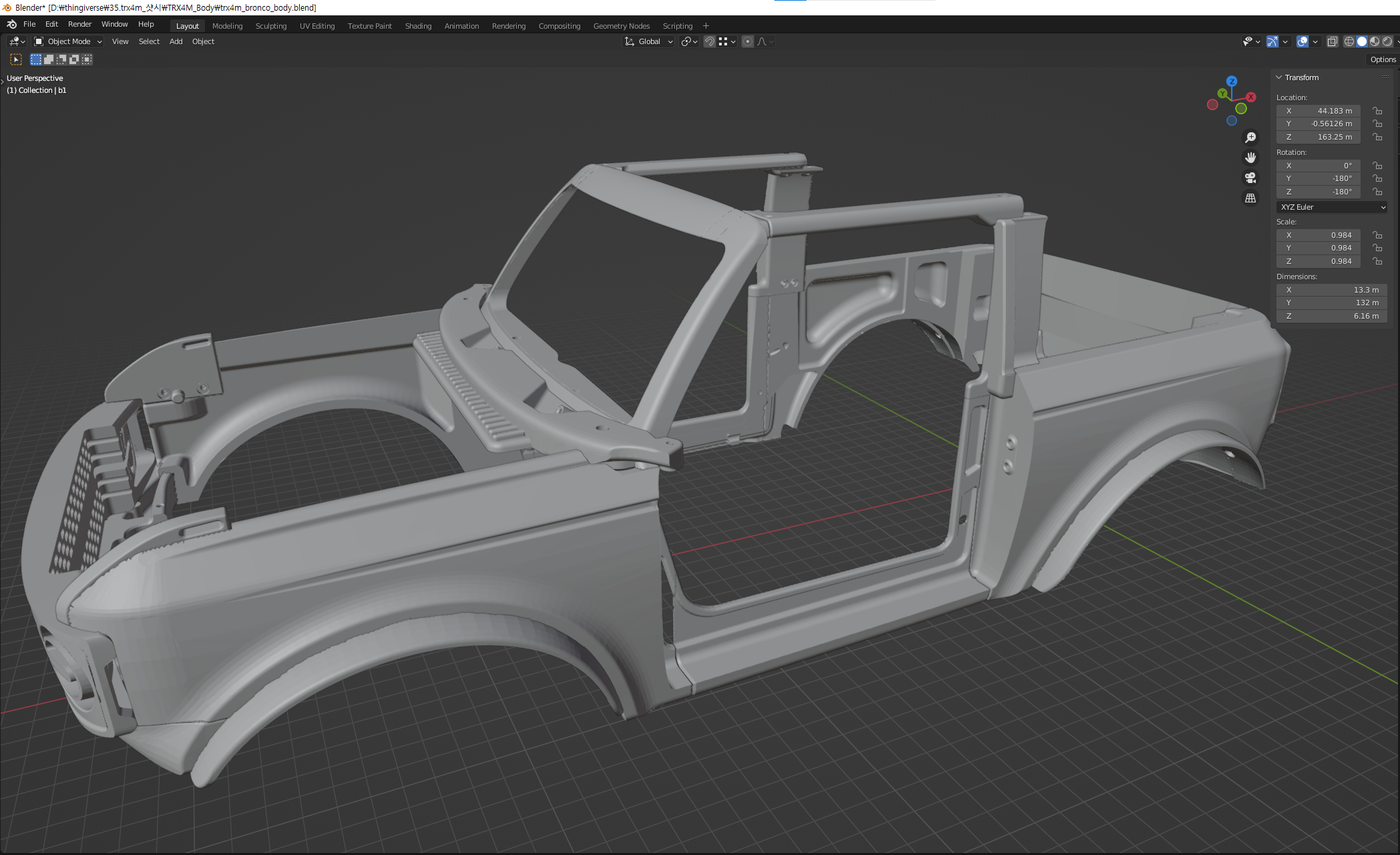

우선 블렌더에서 각 파츠를 불러와 가상에서 조립을 합니다.


프레임을 연결하고


커버를 씌워서


조립 완성~


일단 바디 파츠를 모두 조립했지만,

이대로 휠베이스 기준으로 스케일만 조절해서 출력해도 되지만

정품 trx4m의 숏바디(2열)가 아닌 롱바디(3열)로 바꾸고 싶어집니다.

머릿속으로 어떻게 수정할지 견적좀 내보고
가능할것 같다는 판단!

다시 수정작업에 들어갑니다.


첫번째로,
1열 사이드 도어의 크기를 3/1로 줄여서 앞쪽으로 축소시켜주고


두번째,
2열(중간열)에 들어갈 부분은 뒷부분을 가져오되 넓이를 넓혀서 중간열 자리가 나오게 한다음

리어 머드스커트를 맞춰주고


맨 뒤쪽 3열까지 합쳐주면

그럴듯한 롱바디로 변신!!

억지로 끼워 맞춘거라 자세하게 확대하면 엉망이긴 하지만,

그대로 출력하는 것이 아닌 1:18 크기로 축소 출력할 것이므로, 지저분한 이음새 정도는 스케일 축소로 인해 무뎌지게되면
자연스럽게 이어져 출력될것으로 예상됩니다.


모델링 수정도 완료되었으니
다음글에서는 프린터로 출력해서 차체에 장착하는 과정을 담아 보도록 하겠습니다


반응형
반응형


컨제입니다

같이 알씨를 즐기시는 분들중에 trx4m이라는 모델명을 가진 1/18크기의 손바닥만한 알씨를 즐기시는 분이 계십니다.

이분이 이 자그마한 차로 인공장애물을 만들어 굴리는 모습을 보니 혹 할수밖에 없었습니다.

신품 or 중고를 덜컥 구매하기엔 비용적인 측면과, 혹여나 흥미를 못느낄수도 있을것 같다는 생각이 겹치면서
스믈스믈 자작의 기운이 올라오기 시작했습니다.

그래
한번 만들어보자~!


조건은 이렇습니다.
첫째. DIY로 차량을 제작
둘째. 최저비용
셋째. 주행이 가능한 상태의 차량(성능은 비록 떨어지더라도)
넷재. 바디는 3D프린터를 활용


첫째조건에서의 DIY중 엑슬 및 기어박스등 메인 중추역할을 담당하는 기어류 부분은 아무래도 3D프린트 출력등 자작은 한계가 있으니 이 파츠들은 어쩔수 없이 완성제품을 활용하기로 합니다.

또 차량부품 관련하여 파츠를 수지(플라스틱)가 아닌 메탈로 모두 구할수는 있으나
둘째 조건에 위배되고 또 그렇게 하는건 그냥 중고차량을 구매하는게 훨씬 저렴하고 손쉬울터.
그렇게되면 또 첫째조건을 위반하는 것이기도 합니다.

그리고 목적은 차량을 소유하는것 보다는 차량을 손수 조립하고 제작하는 과정을 경험해보기 위함임을 다시한번 상기합니다.
또한 높은 강성을 요구하는 차량은 아니라고 판단하여 메탈파츠는 과감히 포기하고 최저 제작 비용에 포커스를 맞추고 준비하기로 합니다.



온라인 또는 해외직구로 판매되는 높은 가격의 메탈파츠가 아닌 비용을 최소화 하기 위해 누군가 순정을 메탈화 하고 남은 사용하지 않는 순정부품을 구할수 있지 않을까 생각했고 어렵지 않게 구할수가 있었습니다.





그럼 필요한 물품을 하나씩 정리해보겠습니다.



1. 샷시 (Chassis)

https://www.thingiverse.com/thing:5723777



TRX4M Chassis upgrade by Kubiczech81

Screws you need: 8pcs M2x8mm 4pcs M2,5x14mm

www.thingiverse.com

고맙게도 싱기버스에 어느 유저가 샷시 모델링을 올려주었네요!! 샷시는 3D 프린터로 출력해서 사용하면 충분할것 같습니다.




2. 엑슬 및 기어박스 (Axle & GearBox)

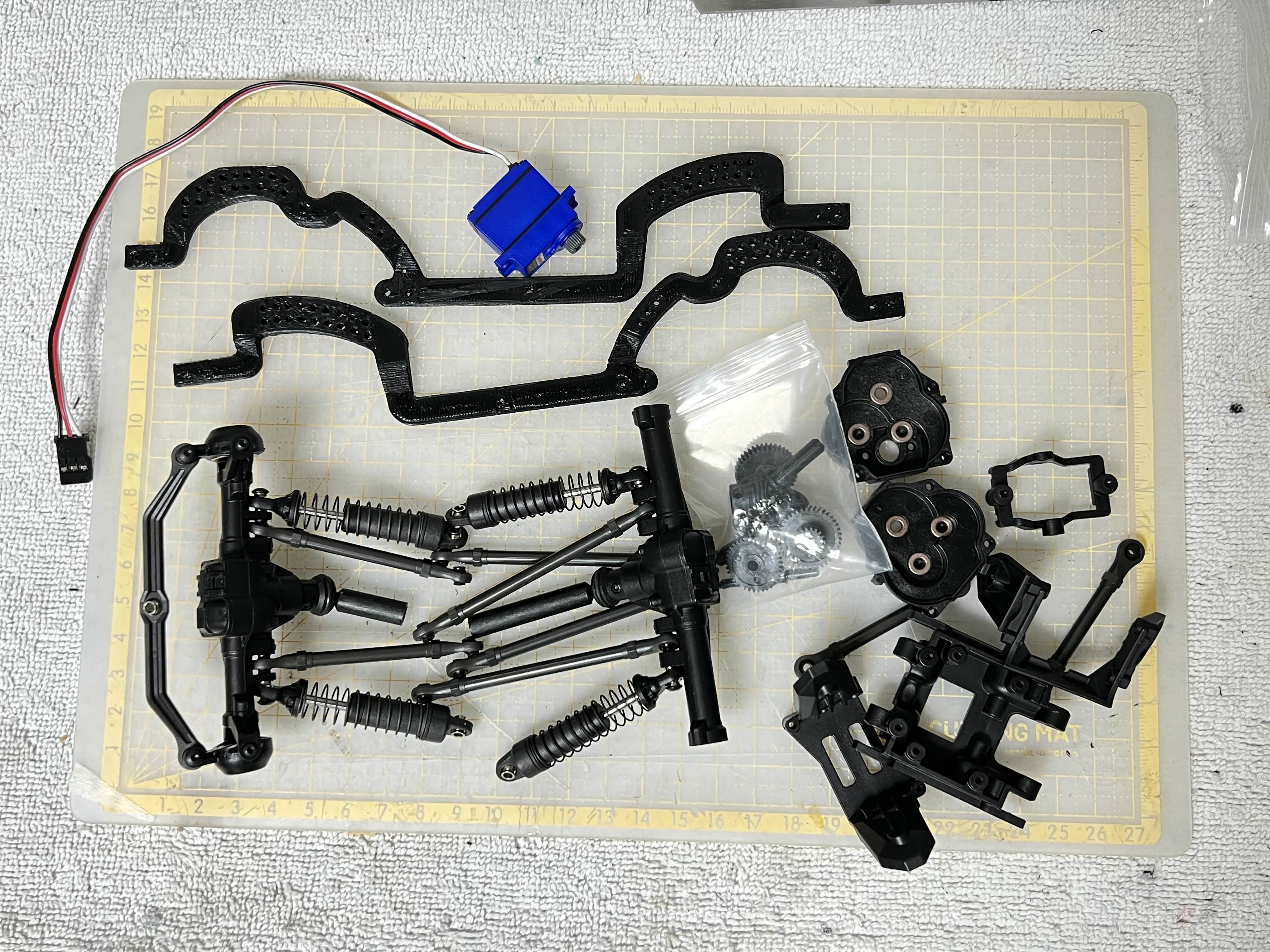

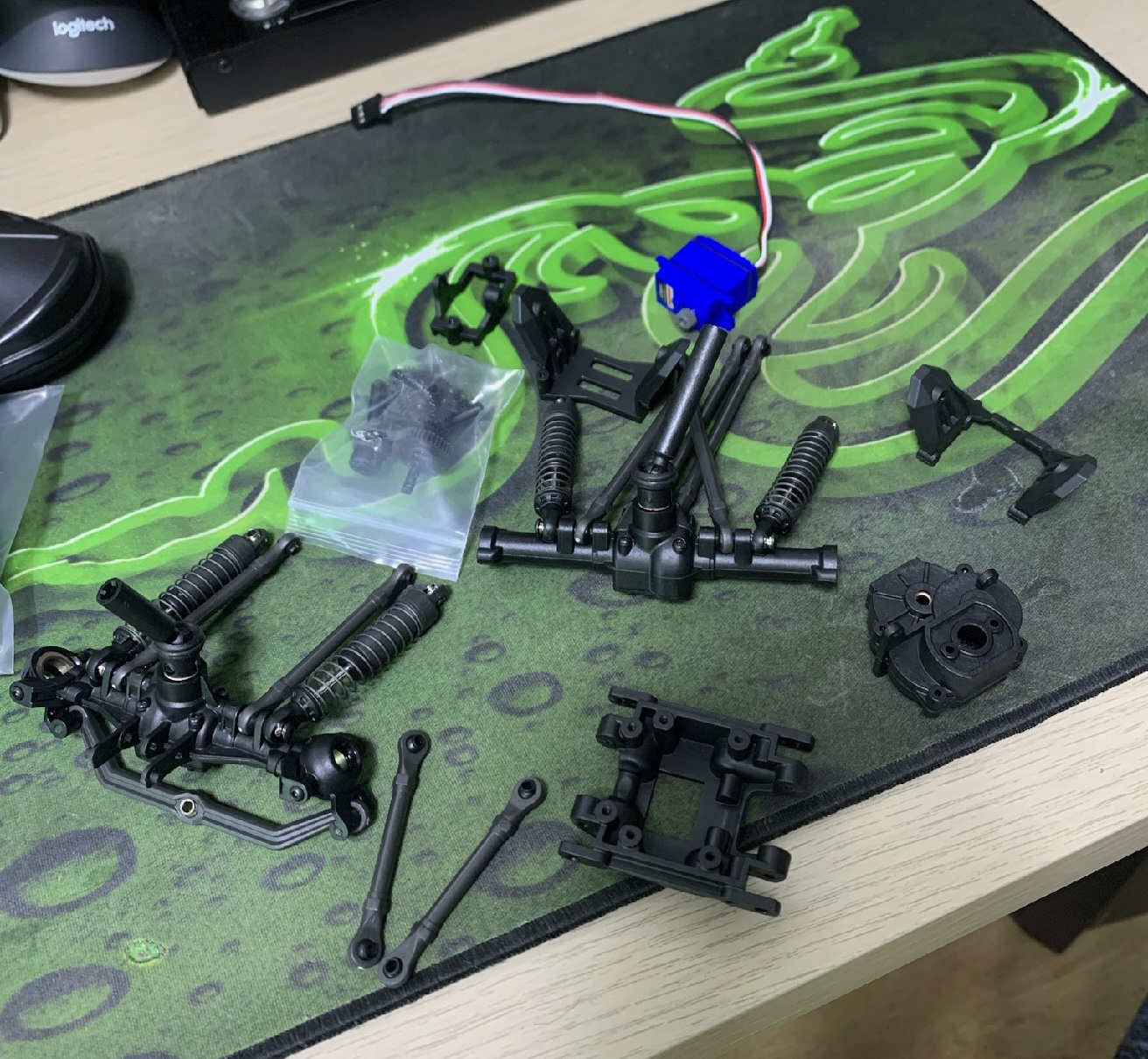

장터에 TRX4M 순정 부품을 구한다고 글을 올렸는데, 마침 순정을 메탈로 교체하고 남은 부품을 파시는 분이 연락을 주셔서 잘 거래하게 되었습니다.

이거에 추가로 구매해야할 부품도 존재합니다
엑슬기어와 하우징만 있을뿐, 동력을 바퀴 즉 휠로 전달해주는 역할을 하는 개뼈 드라이브샤프가 구매품에 누락되어있었습니다
알리에서 전용 드샤 서둘러 찾아 구매 완료
https://a.aliexpress.com/_okhkEB9



US $2.30  50% Off | 금속 전면 후면 드라이브 샤프트 CVD 드라이브 샤프트, TRX-4M 1/18 RC 크롤러 자동차

US $2.30 50% Off | 금속 전면 후면 드라이브 샤프트 CVD 드라이브 샤프트, TRX-4M 1/18 RC 크롤러 자동차 업그레이드 부품, TRX4M

star.aliexpress.com





3. 기자재 (ESC & Motor & Servo & Receiver & battery)


 - 변속기 : 알리에서 이미 사두었던(사놓고 사용하지 않고 있던) 초미니 변속기가 있어서 그걸 활용하기로 합니다.

 - 모터 : 알리에서 순정급에 준하는 87T 모터 구매 완료
https://a.aliexpress.com/_onM4DUL



US $5.98  37% Off | Surpss Hobby 180 브러시 모터, Traxxas trx4m 1/18 RC 크롤러 자동차 업그레이드 부품 액세

US $5.98 37% Off | Surpss Hobby 180 브러시 모터, Traxxas trx4m 1/18 RC 크롤러 자동차 업그레이드 부품 액세서리, 87T, 11T 모터 톱니

star.aliexpress.com

 - 서보 : 엑슬이랑 기어벅스 중고 구매시 순정 서보도 같이 포함해서 보내주신걸로 사용.

 - 수신기 : 산와 37w 중고구매 완료



 - 배터리 : 이미 Lipo 2S 미니 배터리가 있으므로 그걸 활용





4. 휠+타이어 (Wheel & Tire)

 휠은 3D프린터로 출력하고 타이어는 어쩔수 없는 부분이므로 고무 타이어 구매로 진행해보겠습니다.
https://a.aliexpress.com/_olmYJG3



US $10.99  30% Off | INJORA 1/18 1/24 RC 크롤러 차량용 부드러운 고무 휠 타이어, 암석 지형, SCX24 TRX4M AX2

US $10.99 30% Off | INJORA 1/18 1/24 RC 크롤러 차량용 부드러운 고무 휠 타이어, 암석 지형, SCX24 TRX4M AX24 (T1005), 1.0 인치, 56x22mm

star.aliexpress.com



5. 바디 (Body shell)

 바디는 브롱코로 진행해보고자 합니다. 브롱코바디는 이미 1:8크기로 제작해 보았기에 그 모델링이 확보되어 있는 상태이고 1:8크기를 1:18로 스케일을 줄여서 출력해보려고 합니다. 물론 각 부분별로 나눠져 있는 바디 파츠들을 하나로 합치고 휠베이스나 차폭등 샷시에 맞게 줄이고 늘리고 자르고 붙이고 등 모델링 수정작업이 필요하겠지요. 그 또한 즐거움일터이니~




6. 기타 필요 부품(Etc.)

- M2.5 x 14mm 크기의 나사가 필요하네요
국내 오프라인 볼트가게에 5곳 정도 문의를 했는데 2.5mm크기의 나사는 없다고 합니다. 어쩔수 없이 느리지만 알리배송으로 주문해서 준비 완료!
https://a.aliexpress.com/_oky2pQR



US $0.33  31% Off | 5-50 개 ISO7380 M2 M2.5 M3 M4 M5 M6 M8 304 A2 원형 스테인리스 스틸 또는 검정색 10.9 등급

US $0.33 31% Off | 5-50 개 ISO7380 M2 M2.5 M3 M4 M5 M6 M8 304 A2 원형 스테인리스 스틸 또는 검정색 10.9 등급 육각 소켓 버튼 헤드 알렌 볼트 나사

star.aliexpress.com





7. 코스 (Corse)

 어쨋든 미니 트라이얼 RC로 단순히 평지 주행만을 즐기는 것이 아닌 방바닥 혹은 책상위에서 인공으로 구조물을 만들어 등반하는 재미가 빠질수는 없을것이니, 3D 프린터로 코스를 제작해 다양한 난이도로 험로를 만들어 주행해보는 즐거움을 만끽해 보겠습니다.

이건 차량이 최종 완성된 이후 진행되어야 겠네요.






자 이제 드래곤볼이 모였으니

신룡을 불러봐야겠죠?!


그럼

다음편에서는 샷시 조립부터 진행해 보겠습니다.

감사합니다.



반응형
반응형

TRX4M Ford Bronco (97074-1) 조립 가이드(Assembly Guide)


트랙사스(TRAXXAS)에서 출시한 1:18 크기의 트라이얼 RC카 TRX4M 조립을 해보기 앞서

필요한 조립 가이드 메뉴얼을 찾아 올립니다.





1. 샷시 조립

(Chassis Assembly Exploded View)

 더 크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Chassis%20Assembly.jpg






2. 프론트 조립

(Front Assembly Exploded View)

더크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Front%20Assembly.jpg








3. 리어 조립
(Rear Assembly Exploded View)

 더크고 선명한 이미지 :

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Rear%20Assembly.jpg









4. 바디 조립

(Body Assembly Exploded View)

더크고 선명한 이미지 :

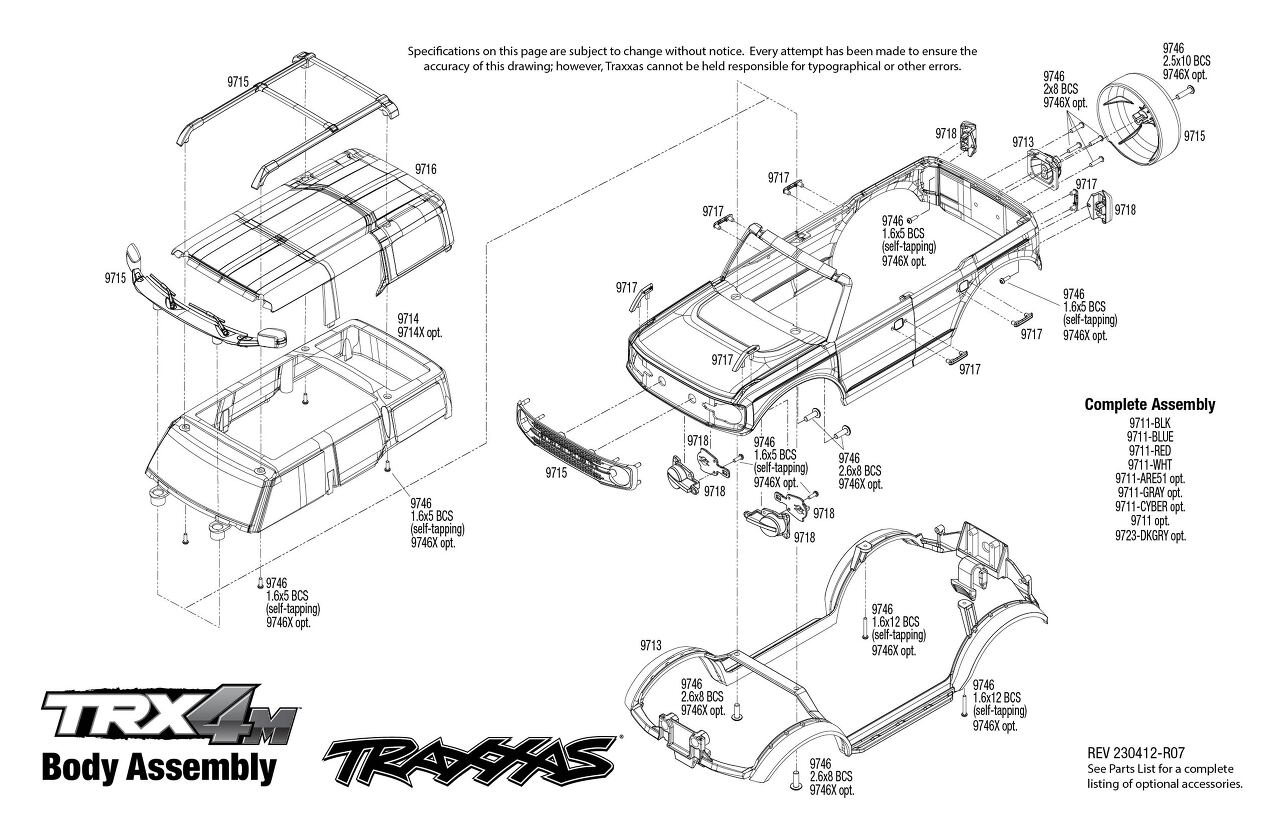

https://traxxas.com/sites/default/files/97074-1_1-18_2021%20Ford%20Bronco_exploded-views-230412_97074-1%20Body%20Assembly.jpg








★ 조립가이드에 명시되어 있는 부품의 번호는

아래 pdf 파일에서 검색하면 상세 파츠에 대한 정보를 확인할 수 있습니다.

https://traxxas.com/sites/default/files/97074-1_parts.pdf


















이미지 및 링크 출처: 트랙사스 공식 홈페이지

https://traxxas.com/explodedviews/TRX-4M-Ford-Bronco-97074-1-Chassis-Assembly



TRX-4M Ford Bronco (97074-1) Chassis Assembly Exploded View | Traxxas



traxxas.com
