컨제입니다.

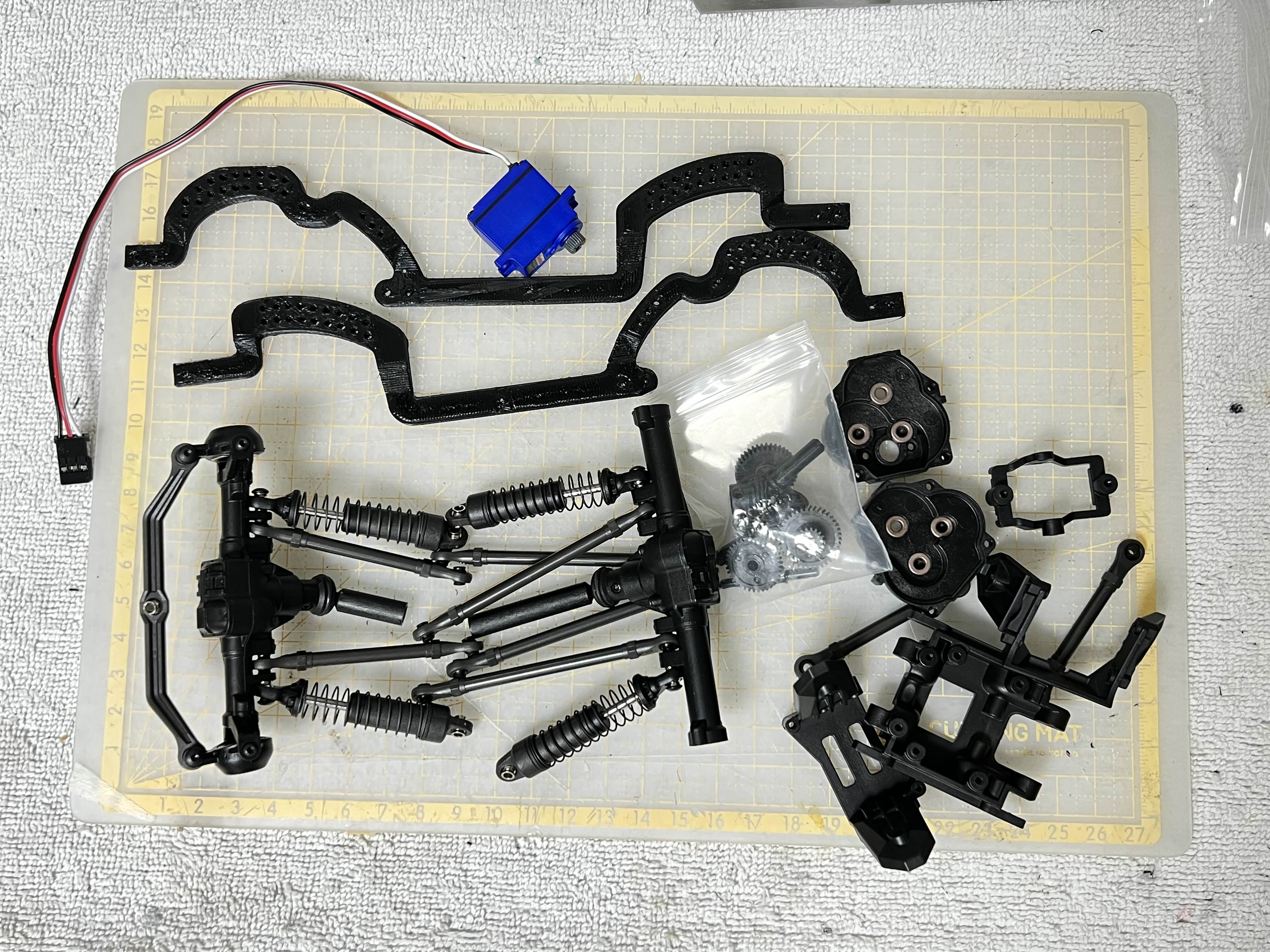

차체는 준비되었으니, 이제 외관을 담당할 바디를 제작해 보겠습니다.
1:8 브롱코를 이미 출력 & 제작해 보았기에
그 모델링 파일을 기준으로 1:18크기로 축소하여 출력해보고자 합니다.
우선
부분별로 나눠져 있는 각 파츠를 일일이 축소해서 출력할 경우 전체적으로 조립했을때 휠베이스등이 맞지 않고
다시 그 휠베이스를 맞추기 위해 수없이 반복해야할 나름의 노가다(?)를 하기엔 너무 비효율적이라고 생각되어
각 파츠를 통으로 합친 후 사이즈 조절 하여 최종 출력하는 방법으로 진행해보려고 합니다.
우선 블렌더에서 각 파츠를 불러와 가상에서 조립을 합니다.
프레임을 연결하고
커버를 씌워서
조립 완성~
일단 바디 파츠를 모두 조립했지만,
이대로 휠베이스 기준으로 스케일만 조절해서 출력해도 되지만
정품 trx4m의 숏바디(2열)가 아닌 롱바디(3열)로 바꾸고 싶어집니다.
머릿속으로 어떻게 수정할지 견적좀 내보고
가능할것 같다는 판단!
다시 수정작업에 들어갑니다.
첫번째로,
1열 사이드 도어의 크기를 3/1로 줄여서 앞쪽으로 축소시켜주고
두번째,
2열(중간열)에 들어갈 부분은 뒷부분을 가져오되 넓이를 넓혀서 중간열 자리가 나오게 한다음
리어 머드스커트를 맞춰주고
맨 뒤쪽 3열까지 합쳐주면
그럴듯한 롱바디로 변신!!
억지로 끼워 맞춘거라 자세하게 확대하면 엉망이긴 하지만,
그대로 출력하는 것이 아닌 1:18 크기로 축소 출력할 것이므로, 지저분한 이음새 정도는 스케일 축소로 인해 무뎌지게되면
자연스럽게 이어져 출력될것으로 예상됩니다.
모델링 수정도 완료되었으니
다음글에서는 프린터로 출력해서 차체에 장착하는 과정을 담아 보도록 하겠습니다
