컨제입니다.

커스텀 LCG 빌드 하여 모변을 퓨전프로 에서 통돌이+AM32 조합으로 변경하고 몇번의 산행을 즐겼습니다.

그동안 3셀 리포 배터리로만 운용했는데, 4셀로 사용시 초저속 및 고속에서도 힘있게 움직이는 차를 체험 해봤기에 4셀 배터리도 추가 구매 했고 잘 도착해주어 주말을 이용해 가까운 안양사로 주행 테스트를 나갔습니다.

새로 구매한 4셀도 산행 전 집에서 문제 없이 테스트 했던 터라 너무도 자연스레 산행을 시작 했는데,
산행 초입 10m 앞에 있는 바위를 비비고 잠시 대기를 하던중...

이상한 타는 냄새가 나고있음을 감지했고 순간적으로 차체로 시선을 향하니
바디 안쪽에서 하얀 연기가 모락모락 피어나고 있었습니다.

문제가 있구나 싶어 후다닥 바디를 벗기고 연결되어 있던 xt60 전원 플러그를 바로 제거 했습니다.
하얀 연기와 진동하는 냄새는 변속기에서 발생하고 있던 것이었습니다.

이런....

일단 준비한 차량은 이 LCG 뿐이라, 동행하기로 했던 크루들이 속속 도착했기에 차량 사망 소식을 전하고는 맨손으로 산행을 이어갈 수 밖에 없었습니다.
(동행하는 차의 주행 모습만 봐도 즐겁기에...)


이후 귀가하여 정비를 해보고자 변속기를 떼어 확인해봅니다.

녹아내린 AM32 변속기의 그을린 기판 모습


측면에서 보면 가운데 칩부분 남땜이 아예 기판에서 떨어져있습니다.


혹시나 하고 다시 연결봤습니다.

그리고 3셀 배터리를 연결하니 띠리릭 소리와 함께 정상적으로 작동을 합니다. 어라??

뭐지 싶어 조종기로 조작을 해니까 초저속 스로틀에서는 모터가 반응을 하지 않네요
적당히 스로틀을 당기니 그때서야 제대로 모터가 회전하면서 차가 앞으로 전진합니다.

스티어링은 영향없으니 문제는 없구요

뭐지 싶어 좀더 테스트를 해봤는데 초저속주행이 안되서 이대로는 도저히 산행을 할 수 없다로 결론.
그렇기에 이 변속기는 생명을 다한것으로 사망판정을 내립니다.

아마도 기판 전체에 데미지가 먹은건 아닌것 같구요
저속 가변을 담당하는 FET 칩쪽이 떨어지면서 문제가 되는것 같아보입니다.


원인을 고민해봅니다.

이유가 뭘까?

무리한 모터 고출력이 있었던것도 아니고,
그렇다고 바위를 비비던 도중도 아니고 다른사람과 대화를 하던 중이어서 평지에 가만히 멈춰있던 차량이었고,

여태 여러번의 산행을 해왔으므로 배선의 합선도 문제없었고,
변속기+BEC+배선들을 하나로 뭉쳐 케이블타이로 묶어두었지만 묶여있다해서 발열에도 크게 문제는 없었고,
3셀을 쓰다가 4셀을 쓴게 기존 주행과는 차이점이라면 차이점인데
이게 변속기 기판에 적혀있듯 3 ~ 6셀까지 가능하다는점과 이미 4셀로 잠깐이지만 정상동작하는걸 확인했던터라 더욱 이해가 가질 않는 상황입니다.

의심이라면 4셀로 잠깐의 시간이 아닌 약 10여분 이상의 시간이 흘렀을 던 점이 영향을 주지 않았을까 싶기도 합니다.

당시 상황을 떠올려보면
급히 배터리를 제거하고 난 후 변속기를 살펴보니 기판이 상당히 뜨거웠었고, 그 열기로 인해 붙어있던 JST 커넥터가 그 열기에 녹아 들어 타는듯한 냄새를 유발시키는 것이었습니다.

플라스틱 커넥터가 녹았다는건 그만큼 열이 발생했다는건데 그동안 없던 발열이 났다는건 결국 배터리의 높아진 전압을 변속기가 감당하지 못했던게 아닐까 의심이 드는 상황입니다.
그러면 왜 기판에는 왜 3 ~6S 라고 적혀있는건지...

같이 산행하는 분중에서도 AM32 변속기를 쓰시는 분도 있고, 이분도 4셀로 주행을 하고 있기에 4셀을 사용함으로 변속기가 타게 될줄은 전혀 예상치 못한 일이네요.

암페어의 차이로 인한건가 싶은 생각도 듭니다.
제가 사용하는 AM32변속기는 35A짜리로 그리 큰 전류를 가진 변속기는 아니나 LCG용으로는 충분하다는 결론에 35A짜리로 선택한건데... 70A짜리였으면 타지 않았을까요?


타버린 AM32 와 새로받은 AM32 그리고 문제의 4셀배터리



너무 감사하게도 동행하시는 형님분께서 안쓰는 AM32가 있다고 해서 그분 아지트에 들러 동일한 35A짜리 AM32를 전달받았습니다.

모터 커넥터도 따로 손볼필요없이 일치해서 바로 연결!

 배터리 연결하고 테스트해보니 잘 작동하네요
초저속도 무리없이 잘 반응합니다.

AM32는 변속기에 셋팅되는 설정값과 사용하는 모터의 KV값이 일치해야 되기에 세부 설정하는 방법을 찾아내고 직접 셋팅해 보았습니다.

혹시 궁금하신분은 아래 주소에서 확인해보세요
https://kernzeroid.tistory.com/178

아두이노 나노로 AM32 세부셋팅하기

컨제입니다. 사망선고를 받은 AM32 변속기 대신 똑같은 새로운 AM32 변속기가 영입되어 이 친구를 제 기자재에 맞도록 셋팅을 하고자 합니다. 물론 약간의 비용을 지불하면 USB 연결 커넥터를 구매

kernzeroid.tistory.com


어찌되었든 지인형님 덕분에 물려받은 AM32 변속기로 교체해서 차량 주행에 문제는 없게 되었지만,

타버린 기존 변속기를 볼때마다 머릿속에 물음표가 떠오릅니다.

흠...

대체 뭐가 문제였을까요???


.
.
.

- 끗 -

반응형
반응형

컨제입니다.

늘 RC차를 굴리고 싶은데 막상 차를 굴리려면 시간적인 여유와 공간, 배터리 관리등 신경써야할 것들이 여러개입니다.

드론도 가상으로 조종하는게 있으니, RC도 그런게 있지 않을까 싶어 이리저리 웹서핑을 즐기던중

아주 멋진걸 하나 발견했습니다.

차없이 PC 앞에 앉아 모니터에 나오는 차량을 송수신기를 이용해서  조종할 수 있는 거였습니다.

RC 조종기로 게임을 할 수 있는것도 신선했지만, 무엇보다 아두이노를 통해서 직접 DIY를 통해 제작해서 사용 가능하다는게 무엇보다 신기하고 신선한 충격으로 다가왔습니다.

물론 쉬운 방법도 있습니다. 송수신기를 PC와 연결해주는 어댑터를 돈주고 구매 하면 되는것이긴 한데, 국내 샾에서는 매물을 찾아볼 수가 없네요.

해외로 눈을 돌려보니 이베이에서 판매되는 제품이 나옵니다.

https://www.ebay.co.uk/itm/255791059548

VRC Compatible RC Transmitter USB adaptor/controller 4 channel   | eBay

<p>Over 100 sold, see our feedback.</p><p>VRC Compatible RC Transmitter USB adaptor 4 channel.</p><p>This adaptor can be used the popular simulators such as virtual RC, flight sims or other games that work with a stand game pad or joystick.</p><p>Only 2 ch

www.ebay.co.uk

가격은 £21.00
21유로, 우리돈으로 약 32,000원정도 이고 거기다 국제배송비까지 포함하면 너무 비싸겠네요...;



그래서 위 제품을 아두이노로 직접 DIY해서 제작해보고자 합니다.

참고한 사이트입니다.
https://kekse23.de/2017.02.22/778/diy-rc-usb-adapter-fuer-vrc-pro/

DIY RC – USB Adapter für VRC Pro – kekse23.de.

Kürzlich bin ich im Internetz über billige kleine Atmega32u4 USB Knuffel gestolpert. Dachte mir die wirken gut um USB Adapter zu basteln, also hab ich gleich mal welche bestellt. Als erstes habe ich mir einen Adapter vorgenommen um gängige 2-Kanal Ferns

kekse23.de



준비물은 아두이노 마이크로(Arduino Micro)가 꼭 필요합니다. 정확히는 ATmega32U4 칩을 사용하는 아두이노 이어야 합니다. 그리고 수신기에 꼽을 수신기잭(일명 후타바잭) 2개, 납땜기와 PC가 있으면 되겠네요

ATmega328 칩을 사용하는 아두이노 나노(Arduino Nano)는 적용이 불가능합니다. 나노를 가지고 직접 적용해봤는데, 소스 업로드시 컴파일 오류가 발생하면서 아예 로딩이 안되는 현상이 있었습니다.

그래서 반드시 아두이노 마이크로 만 가능합니다.

역시 알리에서 냉큼 주문을 해봅니다.

https://ko.aliexpress.com/item/1005005921690245.html

1392.0₩ 93% OFF|TZT 프로 마이크로 ATmega32U4 5V 16MHz 오리지널 칩, ATmega328 교체, 아두이노 프로 미니용

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

코인할인 적용해서 4.59$ 우리돈 약 6,270원으로 결제되네요.


그리고 몇일 후 잘 도착했습니다.


간단한 칩 설명과 함께 아두이노 마이크로 본체와 빵판에 연결할 수 있는 핀이 들어있네요


PC에 연결하고 정상작동여부를 확인합니다. 정상확인 완료.

소스를 업로드 해야겠죠. 소스는 참고한 사이트에서 다운로드 받습니다.

https://kekse23.de/2017.02.22/778/diy-rc-usb-adapter-fuer-vrc-pro/


그리고 아두이노 IDE에서 열어준다음 컴파일 및 업로드 성공!


TMI.
아두이노 IDE 설치방법은 따로 글로 남겨두었으니 참고하시면 되겠습니다.
https://kernzeroid.tistory.com/116

아두이노 프로그램 PC에 설치하기

아두이노에 코드를 입력해 하는 동작을 하게끔 일을 시키기 위해서는 PC에 드라이버 및 프로그램을 살치해야 합니다. 아래 절차를 천천히 따라하면 쉽게 설치가 가능합니다. 아두이노 드라이버

kernzeroid.tistory.com


TMI 2.
만일 JoyStick 라이브러리 에러가 발생한다면
https://github.com/MHeironimus/ArduinoJoystickLibrary/archive/master.zip
위 주소를 클릭해서 조이스틱 라이브러리 파일을 다운로드 받은 다음
스케치 - 라이브러리 포함 - .ZIP라이브러리 추가 메뉴를 클릭해서 다운로드 받은 라이브러리 파일을 선택 한 후 다시 컴파일을 시도하면 됩니다.


업로드 완료!


이제 수신기에 연결할 수 있는 케이블을 아두이노에 남땝해줍니다.

남땜은 아래 그림처럼 연결해서 땜을 하면 됩니다.

채널2인 TH 즉 스로틀에 연결되는 변속기로 부터 전원을 공급받기에 TH부분에 +극과 -극이 존재하고 그로부터 수신기 전원이 켜지게 됩니다. 채널1인 ST 스티어링은 단순히 신호선만 연결하게 됩니다.

납땜 시작!


앞뒤로 남땜이 잘 되었습니다.


남땜은 끝났으니 투명 수축보를 적당한 길이로 자르고, 씌워줍니다.


깔끔히 수축포로 감싸진 아두이노 마이크로


자 이제 연결할 송/수신기가 필요하겠죠

산와 MT-4 송신기와 RX-37W 수신기를 준비했습니다. 둘은 서로 바인딩 되어 있는 상태이어야 합니다.


아두이노에 납땜된 연결잭을 수신기에 꼽습니다.

채널1 - ST 부분에 1개짜리 선을 연결하고
채널2 - TH 부분에 3개짜리 선을 연결합니다.


그리고 소스를 업로드 할때 사용하는 USB케이블 연결하고 반대쪽은 PC로 연결해줍니다.



물리적인 준비가 다 되었습니다.

이제 소프트웨어로 넘어갑니다.

송신기 전원을 ON 하고 USB 포트를 PC에 연결합니다.

수신기에도 전기가 인가되며 윈도우에서 아두이노를 인식하게 됩니다. (아두이노 IDE가 설치된 PC이외에도 또 다른 PC에 연결시 자동으로 인식)

윈도우 [시작] 버튼 클릭 혹은 윈도우 키를 누르고 검색항목에 joy를 입력합니다.

(마우스 클릭이 귀찮으시면 joy.cpl을 모두 입력 후 엔터키를 눌러도 됩니다)


그럼 위에 'USB 게임 컨트롤러 설정' 이 나오면 클릭합니다.


게임컨트롤러가 아두이노 마이크로로 인식하고 상태에 '확인'이 뜹니다.

여기서 '속성'을 클릭합니다.



속성창이 뜨면서 네모칸 안에 + 표시가 보입니다.

송신기로 스로틀과 스티어링을 움직여 봅니다. +표시가 움직이면 연결이 잘 된것 입니다.

혹시 +표시가 구석에서 움직이고 있다면 [설정] 탭에 가서 재설정을 해줘야 합니다.


[보정] 버튼을 클릭해서 장치보정 마법사를 통해 지시하는대로 따라서 설정을 다시 잡아주시면 됩니다.

조작이 정상적으로 된다면 준비가 다 되었으니 게임을 즐기시면 됩니다.

참고로 VRC Pro는 스팀(steam)을 통해서 이용 가능하며, 유료로 결재해야하는 게임입니다.

https://store.steampowered.com/?l=korean
스팀가입은 무료, VRC Pro는 유료!

게임에 들어가면 컨트롤 옵션에서 꼭 '아두이노 마이크로'를 선택해야 송수신기를 사용할 수 있으니 이점 꼭 기억해두세요!

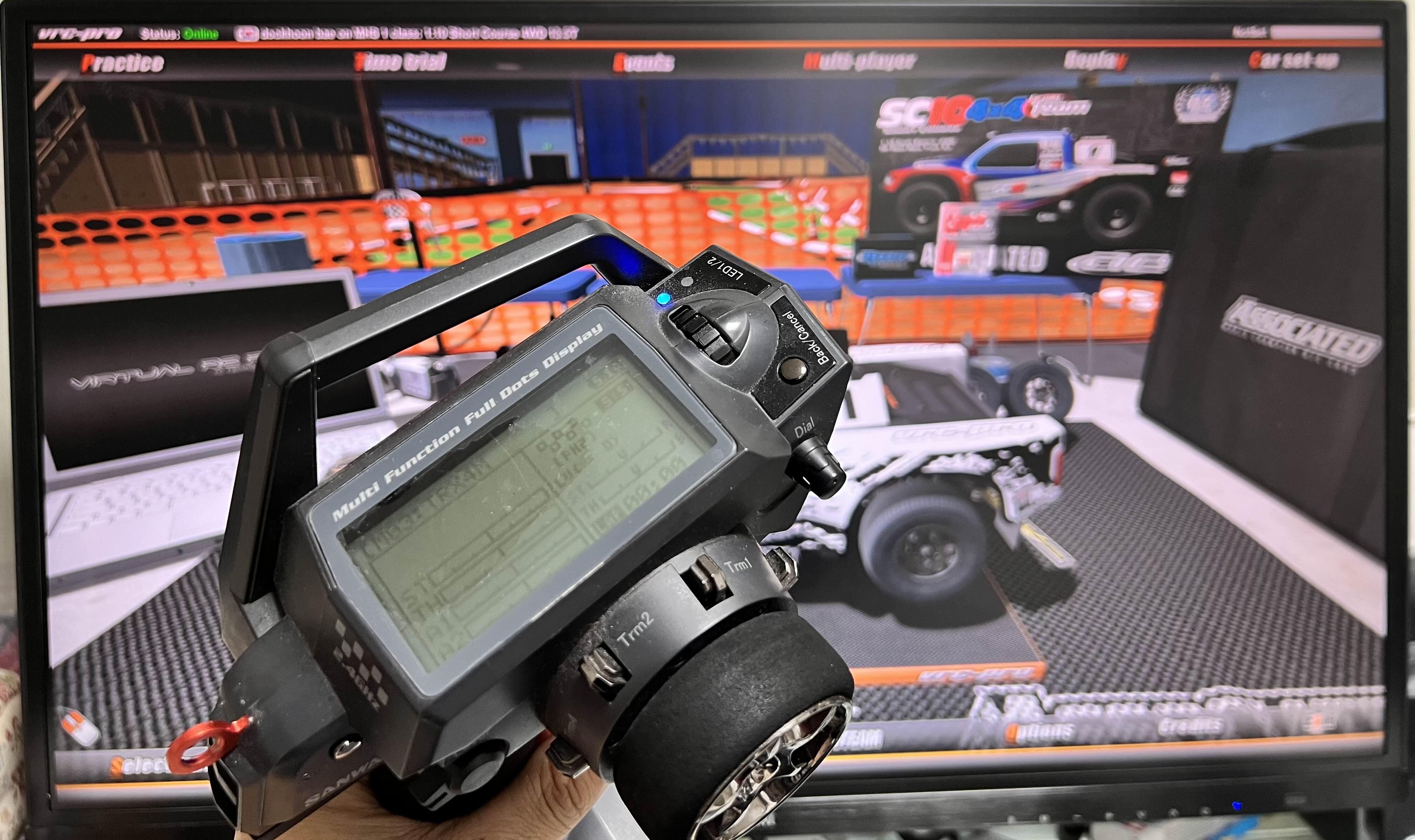

Enjoy the Virtual RC Game~!


이상으로  아두이노로 RC – USB Adapter 만들기를 마칩니다.

감사합니다.

- 끗 -

반응형
반응형

길고긴 파츠 출력시간과

순식간에 지나간 조립시간이 합쳐져

결과물이 나왔습니다.

측면샷

후면엔 남는 휠타이어 하나 장착해주니


뒷태가 확실히 느낌이 살아나네요



본닛을 열면 배터리 트레이가 있습니다.



양 문과 뒷쪽 윈도우, 트렁크가 열리구요

트렁크 안쪽에 약간의 빈 공간이 존재합니다.



실차 느낌이 살짝 나는것 같네요

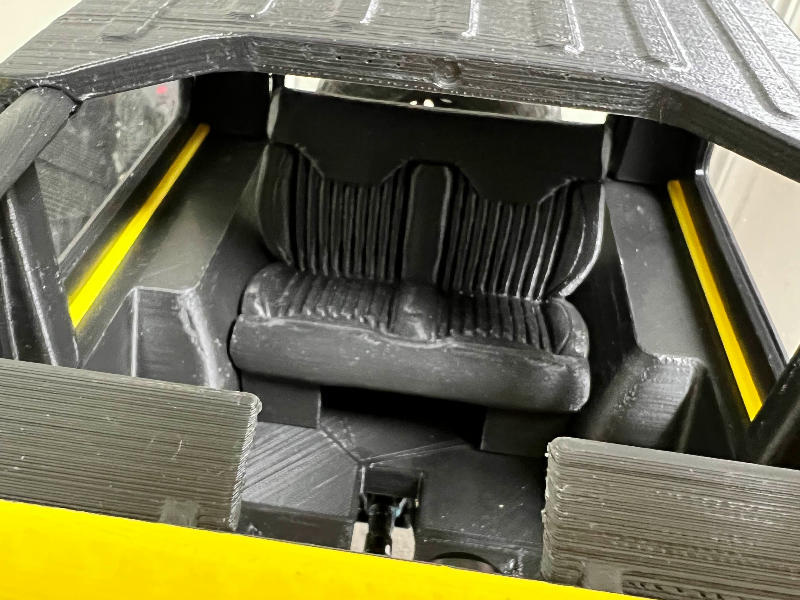

좌석은 뒷자석만 장착한 상태

모든 문은 헤드형 볼트를 달아서 열고 닫을수가 있습니다.

이렇게요

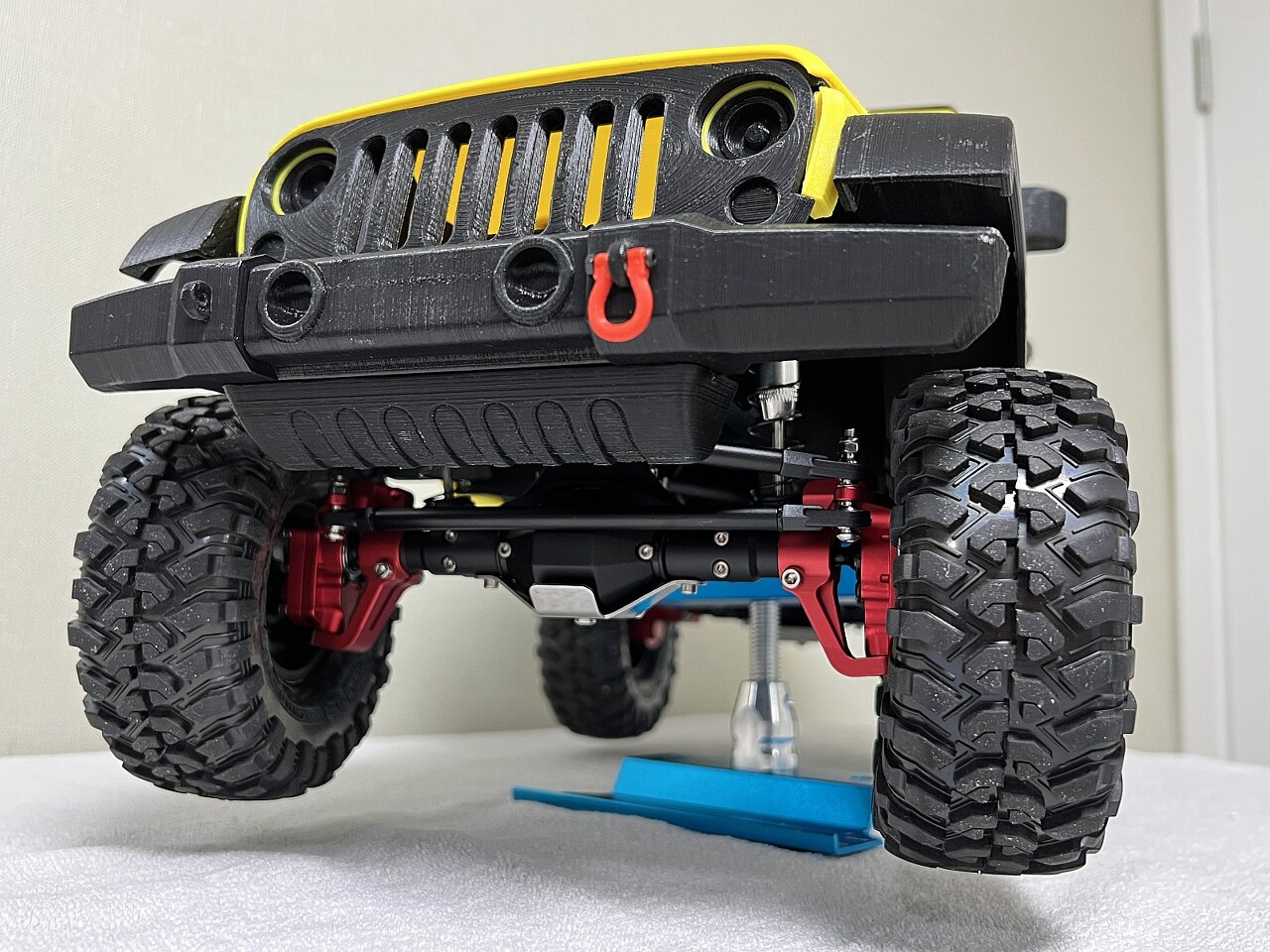

프론트 범퍼에 견인용 고리도 출력해서 달아줘봤습니다.

와이퍼도 움직이구요

배를 뒤집어보면 이렇습니다.

뒤집어진 뒷태

추가로 트레일러를 달수 있는 고리도 달아줬습니다.

체결하는 볼트 구멍은 원래 없고, 핀바이스로 구멍을 뚫어 달았습니다

휠에 장착할 비드락을 만들어 봅니다.

약 2mm길이의 볼트가 필요한데, 너무 작은 길이는 판매하지 않네요

어쩔수 없이 가지고 있는 M2 6mm를 니퍼로 잘라서 크기를 맞춥니다.

비드락 완성

비드락까지 달아주니 잘 어울리네요~

트랙x스 타이어와 아무 쓸모없고 예쁘기만 한 비드락

사이드 스텝도 추가로 출력해서 달아줬습니다 (원본 출력 목록에는 없는 파츠)

사실 위 좌석 2개와 콘솔박스, 대시보드(센터페시아), 스티어링휠(핸들)등 나름의 컨버전으로 인해 장착하지 못하는 파츠들이 남기는 했습니다.



기능상 크게 영향도가 있는게 아닌 단지 내부 인테리어를 위한 파츠기도 하여 과감히 제외하고 조립을 했구요



현재 장착한 기어박스의 위치로 인해 이 파츠들이 장착되지 못했는데,추후 기어박스를 본닛쪽으로 옮기는 변경작업을 하게 되면 그때는 모든 내부인테리어까지 완성시킬 수 있을듯 합니다.(이 방법 또한 엘비스RC 채널에서 공유 해주심)



그때까지 요녀석들은 봉인!ㅋ




제작했던 작업 공간입니다

준비하고 완성시키는데 약 한달 반 정도 소요된것 같습니다.



사전 조사 및 정보 수집과 출력시간 빼면 조립은 정말 얼마안걸리고 진행되었고

가장 오래 걸린건 역시나 출력,

프린터는 거진 한달가까이 꺼지지 않고 연속으로 출력물을 뽑아내기 바빴습니다



파츠 출력하면서 실패한것도 여러개 나왔더랬죠



여튼 이렇게 완성시키니 너무 예뻐보이고 또 성취감이 느껴집니다.



그래도 보완해야할 점은 분명존재합니다.

서보 작동시 약간의 유격이 좀 있으며, 주행시 전체적인 밸런스도 조금은 손봐야 할것 같구요



일단은 완성이 목표였기에, 이제 완성도를 높일 차례인것 같습니다.



또 여기서 그치지 않고

데칼도 붙이고 LED도 달고 디테일요소도 추가해서 좀더 실차량에 가깝게 잘 꾸며보도록 하겠습니다.



긴글 읽어주셔서 감사합니다.







────────────────────────────

@ Special Thanks

처음부터 끝까지 큰 도움주신 유튜브 Elvis Rc Channel (이병철)님께 감사의 인사를 드립니다.

https://www.youtube.com/channel/UColyOkp4DhcCar-ipzkC7Ww

Elvis Rc Channel

www.youtube.com
