[드리프트 RC카] 디라이크 RE-R 하이브리드 제로 (Dlike RE-R Hybrid Zero) 조립 - 4 (네번째)

조립1편은 여기서 → https://kernzeroid.tistory.com/54
조립2편은 여기서 → https://kernzeroid.tistory.com/55
조립3편은 여기서 → https://kernzeroid.tistory.com/85



계속해서 조립4번째 입니다.




기자재 중 모터+변속기 조합은 아큐반스(ACUVANCE) 제품으로 선택했습니다.

모터는 아큐반스 룩손(Luxon) 어자일(Agile) 10.5T

변속기는 아큐반스 자비스(Xarvis) 160A

변속기와 모터의 납땜을 마친 후 피니언기어를 끼고모터가 들어갈 자리에 안착을 합니다.



피니언 기어는 30T 짜리 입니다. 이미 장착한 스퍼기어는 75T

기어비를 계산하면 2.5가 나옵니다. (하브 순정 기어비)

우측 스퍼기어와 맞물리도록 한 후 백래쉬에 맞춰 약간의 공간을 두고 고정!


다음은 서보차례입니다.

선택한 서보는 레이브디(ReveD)에서 출시한 RS-ST 서보로 선택.

서보마운트 지지대에 서보를 거치한 후 샷시에 조립해줍니다.


- Bag W

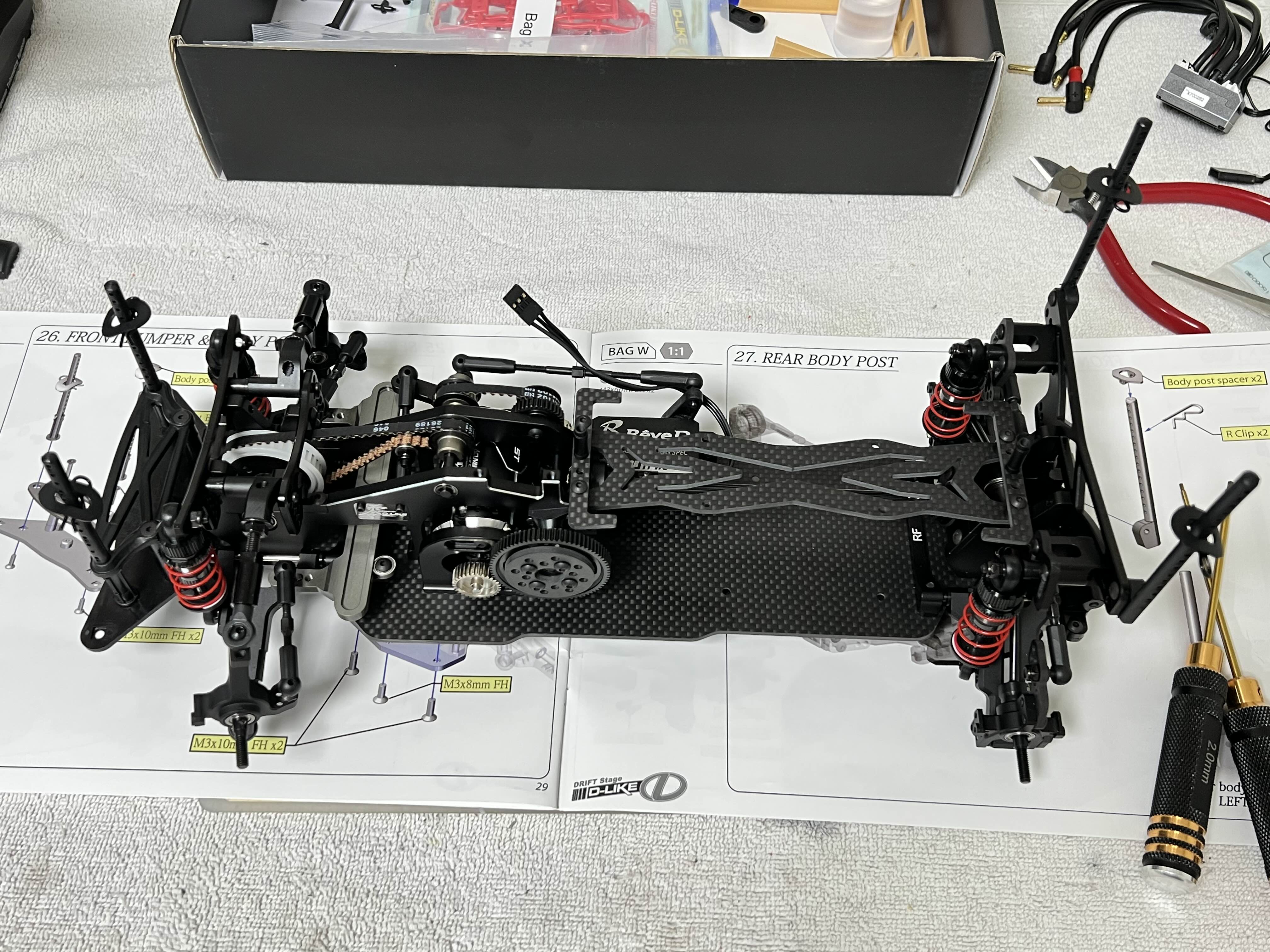

프론트 범퍼와 바디 포스트를 차례로 달아줍니다.

프론트 범퍼는 수지재질이라, 추후 카본 혹은 메탈재질로 변경을 해줘야겠습니다.


부품들을 조립해서 프론트 범퍼를 완성시킨 후 샷시 앞 구멍에 나사를 이용해서 체결합니다.


프론트 범퍼를 완성시킨 모습


 - Bag X
휠 어댑터, 즉 브래이크 디스크와 캘리퍼 차례 입니다.

이게 모형이긴 하나 꼭 필요한 이유가
휠과 연결되는 육각 Hex가 이 브레이크 디스크 일체형으로 나온거라 뺀 상태로 조립은 불가능하기 때문입니다.


브레이크 디스크에 2mm 핀을 연결한 후


4곳에 모두 장착 해줍니다.


- Bag Y
배터리를 거치 후 고정시킬수 있는 플레이트 입니다.



- Bag Z
Z는 이미 차량의 가장 기본이 되는 샷시이므로
이미 모든 조립을 완료했습니다!

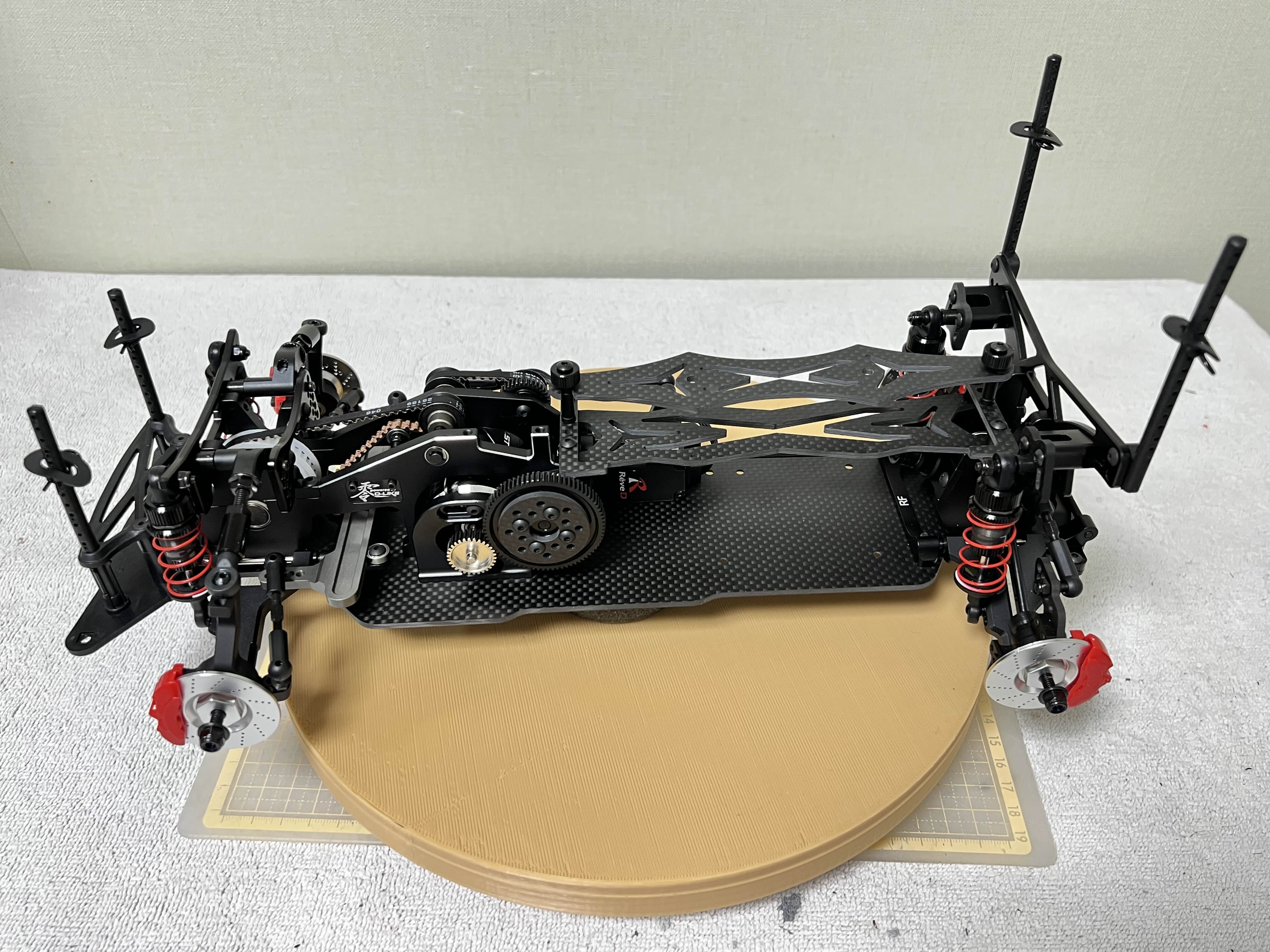

완성샷!!


회전판에 올려서 360도 돌려가며 조립상태를 확인해봅니다.


좌측면


후면


우측면


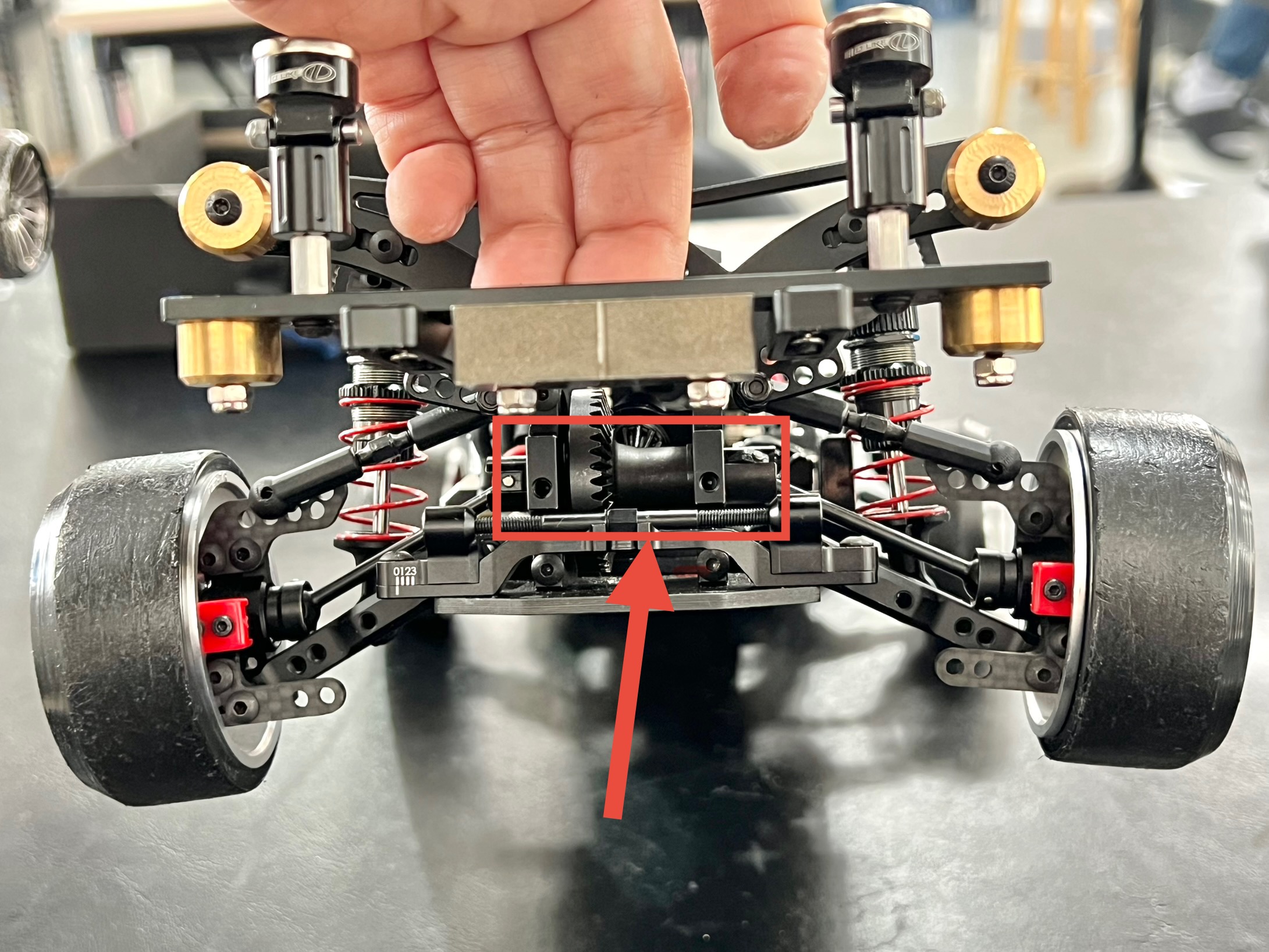

정면


바닥

이로써 드디어 디라이크 RE-R 하이브리드 샷시 조립을 완성했습니다!!!

사실 맘잡고 조립하면 서너 시간이면 조립할 수 있는 조립이었겠지만
주어진 환경과 기록을 위한 사진촬영등등 나름 긴 조립시간이었던것 같습니다.

역시 조립을 해보니 그동안 굴리기만 하면서 몰랐던 부분도 알게되었고,
만약 고장이 나거나 오버홀(세부 분해 및 검사)을 하게 될때도 조립순서등을 떠올리며 차량의 정비를 할수 있게된것 같습니다.

그리고 조립의 재미와 차량이 어떻게 구성되는지, 어떤 부품과 어떤 상호작용이 이루어지는지 좀더 알수 있는 매우 흥미로운 시간들이었던것 같습니다.

그리고 또하나,

각 파츠들의 연결되는 마감 혹은 완성도가 너무나도 놀랄정도로 정교하고 틈새없이 딱딱 맞아떨어지는걸 매번 느끼면서
그들의 기술력을 인정하고 싶진 않지만 인정할 수 밖에 없었습니다.

우리나라에서도 이런 멋지고 좋은 킷을 만들어 출시하는 날이 오길 바라면서...




.
.
.




아직 변속기 및 자이로도 달고 휠+타이어도 장착하고
또 드리프트 차량이면 필수요소인 셋팅이 아직 남아있습니다.

다음글에서는 추가 기자재 및 셋팅에 대해 기록해보겠습니다.


긴글 읽어주셔서 감사합니다.

- 끗 -

이어서 조립5편(테스트주행) 은 여기로 → https://kernzeroid.tistory.com/140

주말을 이용해 간만에 드리프트 하이 서킷을 방문했습니다

서킷에 코너웨이트 측정기가 있어 사용승인을 받고 측정을 해보기로 했습니다

코너 웨이트 아이들(Idle) 상태
- 측증 계기만 아래 가운데 버튼을 살포시 누르면 전원이 on됨


전원을 켜고 바로 하브를 올려봤습니다

바디를 씌우지 않고 샷시만 올렸을때 측정값입니다(배터리 포함)

프론트 44% 리어 56%로 후륜RWD답게 리어쪽이 더 무겁습니다
좌우는 50%-50%로 잘 배분되어 있네요

작년 말쯤인가
서킷장 추천으로 리어쪽에 달려있던 무게추 10g을 제거했는데 그때에 비하면 리어쪽이 좀더 가벼워진채로 주행을 하고 있습니다



다시

바디를 씌우고 재보겠습니다

바디를 씌우니 비율이 좀 바뀌었네요

바디에 달아준 리어윙(메탈제질)의 무게 때문인지 리어쪽 무게가 살짝 더 늘어났습니다

좌우도 51% : 49%로 우측으로 약간 더 무게가 있나 봅니다.

큰 차이는 아니므로 패스~

전체적인 무게는 2.225kg 으로 준수한 편이나

프론트가 42% 리어는 58%로 측정됩니다.

후륜 드리프트 차량이므로 앞쪽을 좀더 경량화 시키고 뒤쪽을 좀더 무겁게 해서 40:60 비율로 조절을 해봐야겠습니다.

하중 이동 후 차를 날려 드리프트를 할 시 무엇보다 차량의 밸런스가 가장 중요하므로

셋팅을 통해 밸런스를 조절해봐야겠습니다.

이상으로 하브 코너웨이트 측정 후기를 마치겠습니다

-끗-

서킷은 못가고 집근처 공터에서 굴리다보니

샷시 바닥에 전에 없던 스크래치가 제법 눈에 띄기 시작합니다 ㅜㅜ

​

안되겠다 싶어 샷시에 쉴드를 쳐주기로 합니다.

​

실 차량에 랩핑용으로 많이 쓰이는 ppf필름! (Paint Protection Film)

너로 정했다!

​

초록창에 검색하니 딱 적당한 크기로 재단된 ppf필름을 판매하네요

[ 3M PPF 보호필름 블루 무황변 자가복원 61cmX10cm ]

​

하브 샷시가 약 37cm X 8cm이니까

61cmX10cm짜리 필름 한장이면 적당할것 같아 주문!

주문 후 이틀만에 배송되어 왔습니다.

받고나서 바로 시공 들어갑니다

​

우선 물티슈로 슥슥 닦아주고

자로 다시한번 샷시 크기를 재보니

너비 8cm

길이 약 37cm

3M ppf 필름 길이는 정확히 20cm

최초 주문을 X 2로 주문을 했더랬습니다. 그래서 10cm 두개라 20cm로 배송이 온것.

나머지 반쪽은 추후 273 프로젝트때 사용하려고 미리 같이 사둔것이죠

그리하여

필름을 냅다 붙입니다

시공이라고 할것도 없죠

스윽 발라주고

기포부분은 슬쩍슬쩍 밀어 빼줍니다.

필요없는 부분은 잘라줍니다

​

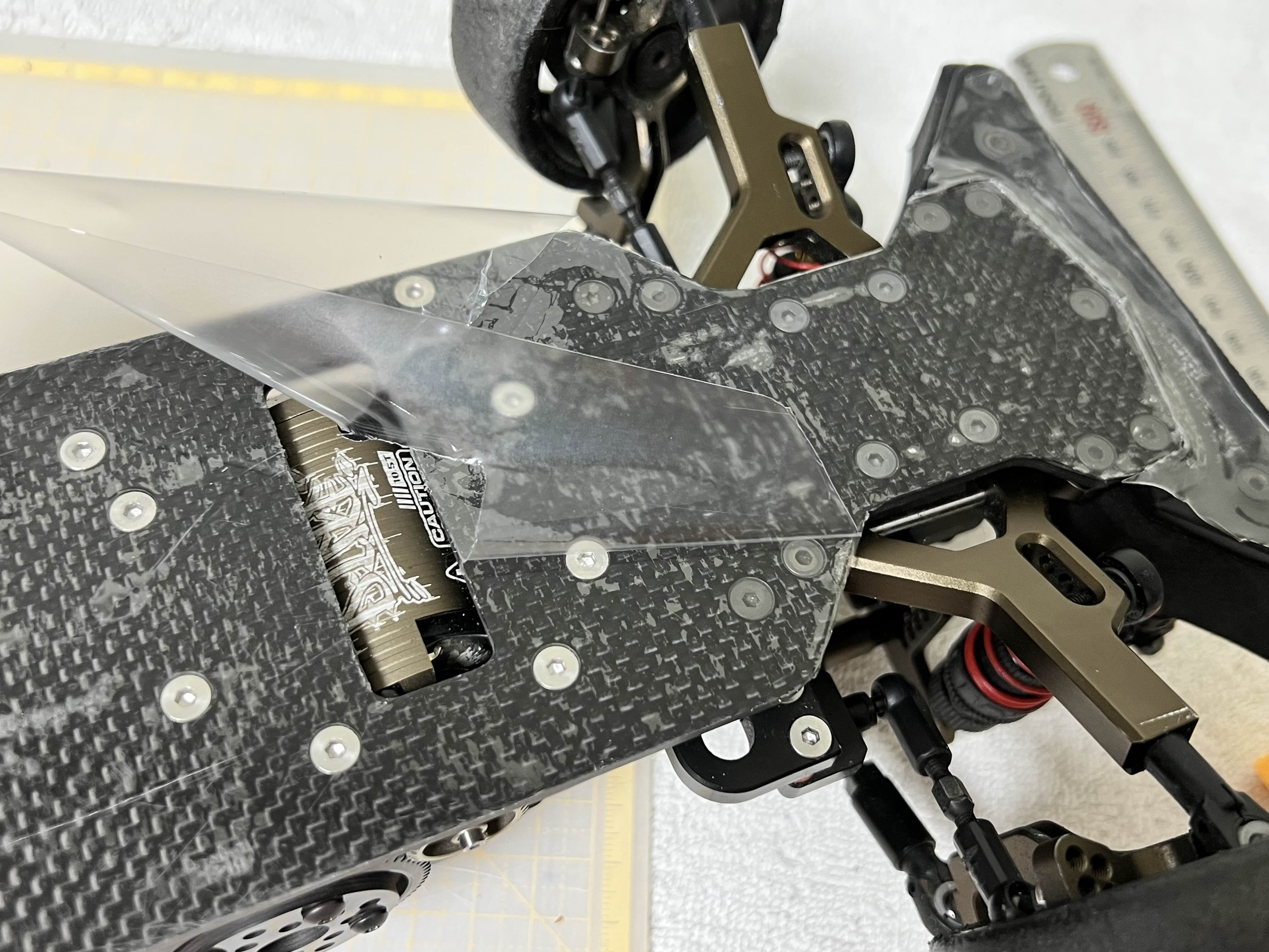

모터 부분을 잘라주는데

일반 코팅지가 아닌 ppf필름이라 아트나이프로도 잘 안잘리네요(스크래치에 대한 방어력 확인)

​

카본인 샷시의 각진 모서리에 긁다시피 해서 겨우 잘라냅니다

잡아당기니 주욱 늘어나는 탄력있는 ppf필름!

다시 덮혀있는 보호필름을 제거하고, 진짜 ppf필름만 남깁니다.

바깥쪽도 다 잘내고 마무리!

완성!

이제 맘놓고 아스팔트에서 굴려도 될것 같습니다~~

뭐 이미 생긴 스크래치는 어쩔수 없는거고ㅎ

총 비용

ppf 비용 4,900 X 2 = 9,800원

배송비 3,000원

 = 총 12,800원

잘 버텨주길~

.

.

.

아 맞다..

근데 나사구멍은....

뭐 필요할때 그때 뚫는거로ㅋㅋㅋ

[드리프트 RC카] 디라이크 RE-R 하이브리드 제로 (Dlike RE-R Hybrid Zero) 조립 - 1 (첫번째)


디라이크 RE-R 하이브리드 제로 (D-like RE-R Hybrid Zero) 킷조립을 시작해 보겠습니다.


모든 패키지는 Bag A~Z 까지 네임스티커가 각각 붙여져 있어 쉽게 구분할 수 있으며
메뉴얼에 표기되어 있는 순서대로 차근차근 조립을 진행하면 되게 구성되어 있습니다.

1. Bag A - 메인 샷시 플레이트


메인 샷시 플레이트에 암 마운트(arm mount)를 장착합니다.

FR (Front Rear) 와 RF(Rear Front)를 잘 구별 후 정해진 샷시 구멍에 위치시키고 같이 동봉되어있는 M3 6mm 나사(육각)로 조여주기만 하면 됩니다.


 - Bag B
스티어링 마운트를 올리고 베어링으로 고정시킨 후 좌우로 이상없이 움직이는지 확인합니다.


 - Bag C
스티어링 마운트를 움직일 수 있게 스티어링 혼(Horn)을 연결할 차례


와우!
처음 킷을 준비하면서 턴버클 렌치를 따로 구입해야 하나 했는데
패키지에 딱!!! 들어있네요~ 이건 조립이 끝나고도 두고두고 쓰면 되겠네요~ 굿굿


서보와 연결되어질 서보암을 설치합니다.
턴버클의 삽입정도는 메뉴얼에 전체길이가 표시되어 있기도 하고, 실제 크기 1:1 크기의 그림도 들어있어 얼마나 돌려서 넣어야할지 세세히 명시되어 있습니다.

추후 기자재 상황에 맞게 재조정이 필요하겠지만, 우선 메뉴얼대로 조립을 진행해 보겠습니다.


이  로드앤드 안에 들어가는 턴버클의 길이를 19mm로 잡으라고 하네요

맞춰서 조립 후 서보암과 스티어링 마운트를 연결해줍니다



 - Bag F

프론트 원웨이 기어(일명 풀리)와 베빌 기어

20T 베빌기어와 베어링, M3 E 클립, 센터드라이버 컵을 모두 연결하여 베벨기어를 완성합니다.


완성된 풀리 기어(원웨이 기어)와  20T 베벨기어


- Bag E
프론트쪽 벌크헤드와 모터 마운트 부분입니다.

자그마한 베어링과 심이 구석구석 자리를 차지합니다


디라이크 로고가 새겨진 독특한 모양의 벌크헤드 모터 마운트

메인샷시에 장착시킨 모습

디라이크 로고 우측 아치형태로 비어있는 자리가 모터가 장착하게 될 곳입니다.


 - Bag F
메인 샤프트 와 스퍼기어를 연결하는 단계입니다.

샤프트 기어와 크기별 베어링과 모두볼트, M3볼트, 오링심을 결합하여 메인샤프트 기어를 완성합니다.


순정 48P 75T 스퍼기어가 장착된 모습


-Bag G
프론트 원웨이 기어(풀리 기어)와 기어샤프트를 장착합니다.


원웨이 기어(큰 풀리) 작은 15T 풀리기어를 벨트를 연결


이쯤해서 무게를 제어보니
364g이 나오네요.

100% 순정일 경우 하브의 전체 총 무게가 궁금해집니다. (마무리 단계에서 측정해 보기로)


- Bag I
아이들(Idle) 기어와 벨트 연결


34T 기어와 15T 풀리와 벨트로 연결 해주는데 요게 쉽지 않네요

요리조리 밀고 당기고 해서 어쨌든 연결 성공!


- Bag J

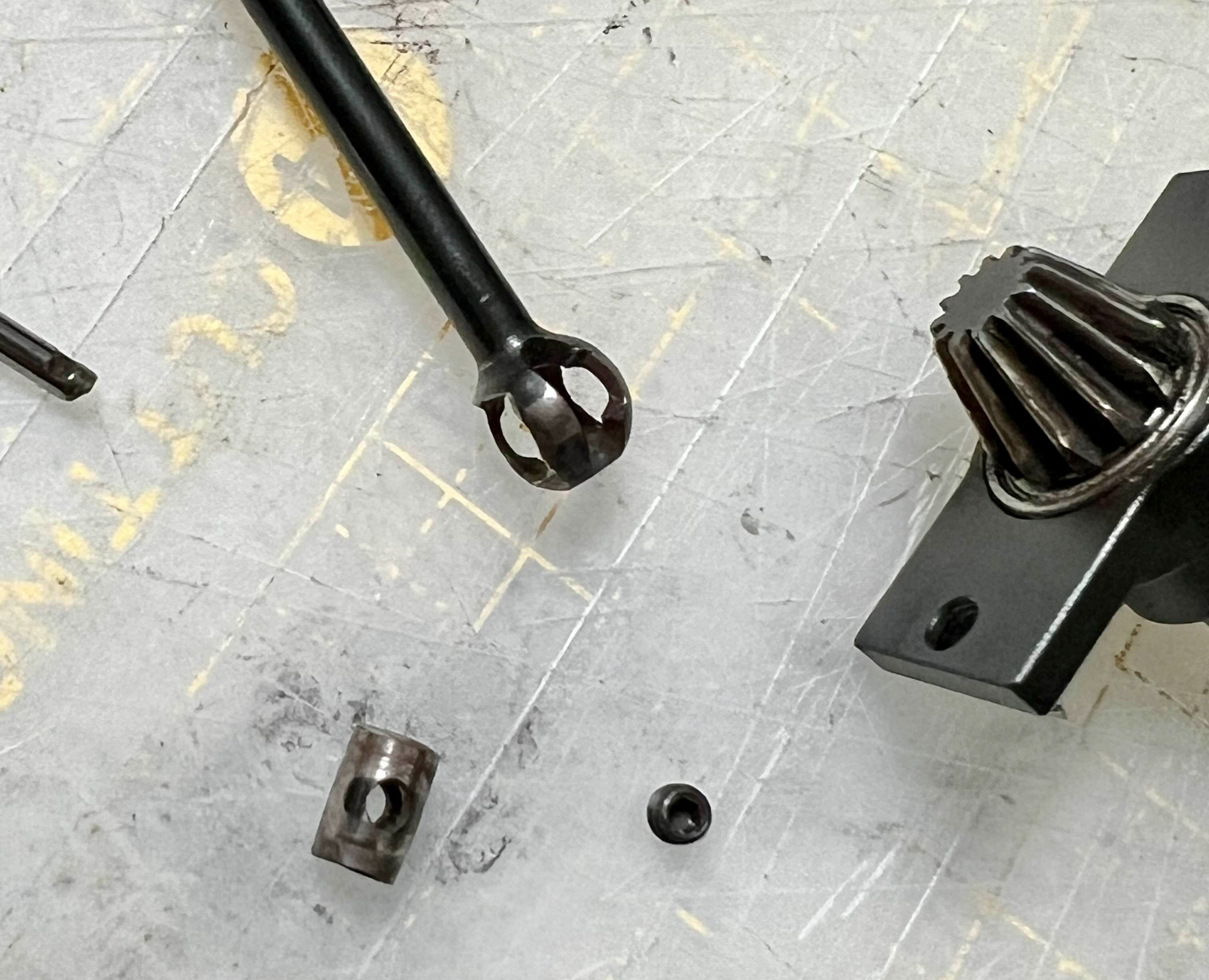

드라이브샤프트 차례입니다


프론트에 위치한 모터의 동력을 차량 뒤쪽 Rear로 전달해주는 중요한 역할의 드라이브 샤프트


※ 디라이크 RE-R 하이브리드는 4륜구동과 2륜(후륜)을 유저가 원하는데로 선택 하여 간편한 셋팅을 통해 즐길 수 있는 멋진 킷입니다.

최근 추세는 4륜보다는 후륜(RWD)로 많이 사용하고 유저수도 거의 대부분의 드리프트 유저가 후륜으로 차량을 굴린다고 보면 될것 같네요.
이 차량이 완성되면 역시나 후륜으로 굴릴 예정입니다.

다음글에 이어서 계속 조립을 진행해 보겠습니다.
감사합니다.


 - 끗 -

이어서 조립2편은 여기로 → https://kernzeroid.tistory.com/55
