유튜브에서 재밌는 영상을 하나 보게 되었습니다.
https://youtu.be/TCKAOISq8bc

바로 DIY 턴테이블 자작인데요

LP판을 올려 음악을 듣는게 아닌
물품등을 올려놓고 자동으로 돌아가도록 해서 전체적인 모습을 전시 / 관람하는 목적의 턴테이블을 말합니다.

완제품으로 판매가 되고 있기는 하지만 크기도 작고, 약 40~50cm 크기의 RC 차량을 올리기엔 턴테이블 크기가 작아 3D프린터를 활용해서 제작을 해보려 합니다

위 영상에서 재료 및 방법을 안내하고 있는데, 완전히 똑같게 만들지는 않고 약간의 변화를 주어 제가 원하는 모양으로 만들어 질 수 있도록 수정작업을 적용해서 제작을 진행해 봤습니다.

.
.
.

시작하기 전에
사전 필요물품을 정리해 보겠습니다


1. 모터 - 12v 40rpm
https://a.aliexpress.com/_ok7jPIP

→ 유튜브 영상에서는 모터는 좀더 크고 토크가 높은 모터를 사용하지만, 제 기준으로 봤을땐 오버스펙이라 크기도 작고 토크도 작으면서 가격은 저렴한 녀석으로 골랐습니다.


2. 스퀘어 베어링 - 4인치
https://a.aliexpress.com/_oENKJx1

4. DC 전원 플러그
https://a.aliexpress.com/_onAgMWT

5. 풀리 - 20TB6.35W6
https://a.aliexpress.com/_onpIith

→ 모터의 크기가 줄어들었으므로, 그에 맞는 풀리 기어도 inner 사이즈가 작은 녀석으로 선택


3. 전압조절기
https://a.aliexpress.com/_oDjP3QP

6. 연결 벨트-400mm
https://a.aliexpress.com/_oFcrHPD

바로 알리 주문 ㄱㄱ

.
.
.


주문한 물품들을 모두 배송받았습니다.
주문한지 약 20일만에 받아보았네요

최근 중국 현지에서는 주문 즉시 발송을 해주는것 같지만, 우리나라 입국 및 통관절차에서 많은 시간이 소요되는것 같습니다... (알리 앱에서 알려주는 배송 진행상황을 보면 말이죠 ☹)


부품은 준비되었고,

이제 3D출력물이 필요합니다


1. 출력물 받침대

영상에서 제공해주는 원본 모델링을 그대로 출력해서 사용하려고 보니, 몇가지 개선할 부분이 보입니다.
그래서 직접 모델링 수정 작업을 진행했습니다.


모터를 좀 작은걸로 주문해서 그에 맞는 홀더가 필요합니다

또
회전시키려는 원판의 크기를 약 40cm정도로 예상하고 진행했는데, 이 받침대 출력물을 그대로 적용하려고 보니 크기가 좀 작다는 생각이 머릿속을 스칩니다
상단이 크고 하단이 작은 가분수의 형태라면 분명 회전시에 불안정한 움직임으로 이어질것 같다는 거죠

그리고
전원 연결커넥터와 전압조절기(속도컨트롤러)의 위치도 개선할 필요성을 느낍니다

모델링 파일을 수정ㄱㄱ

※ 수정사항
- 모터의 크기에 맞도록 홀더 추가
- 전압조절기(전원 및 속도 컨트롤러) 위치 변경
- 전원 플러그 위치 뒤쪽으로 이동
- 모터의 전원 연결부분을 보호하도록 가드벽 추가
- 베이스 판 크기 확대

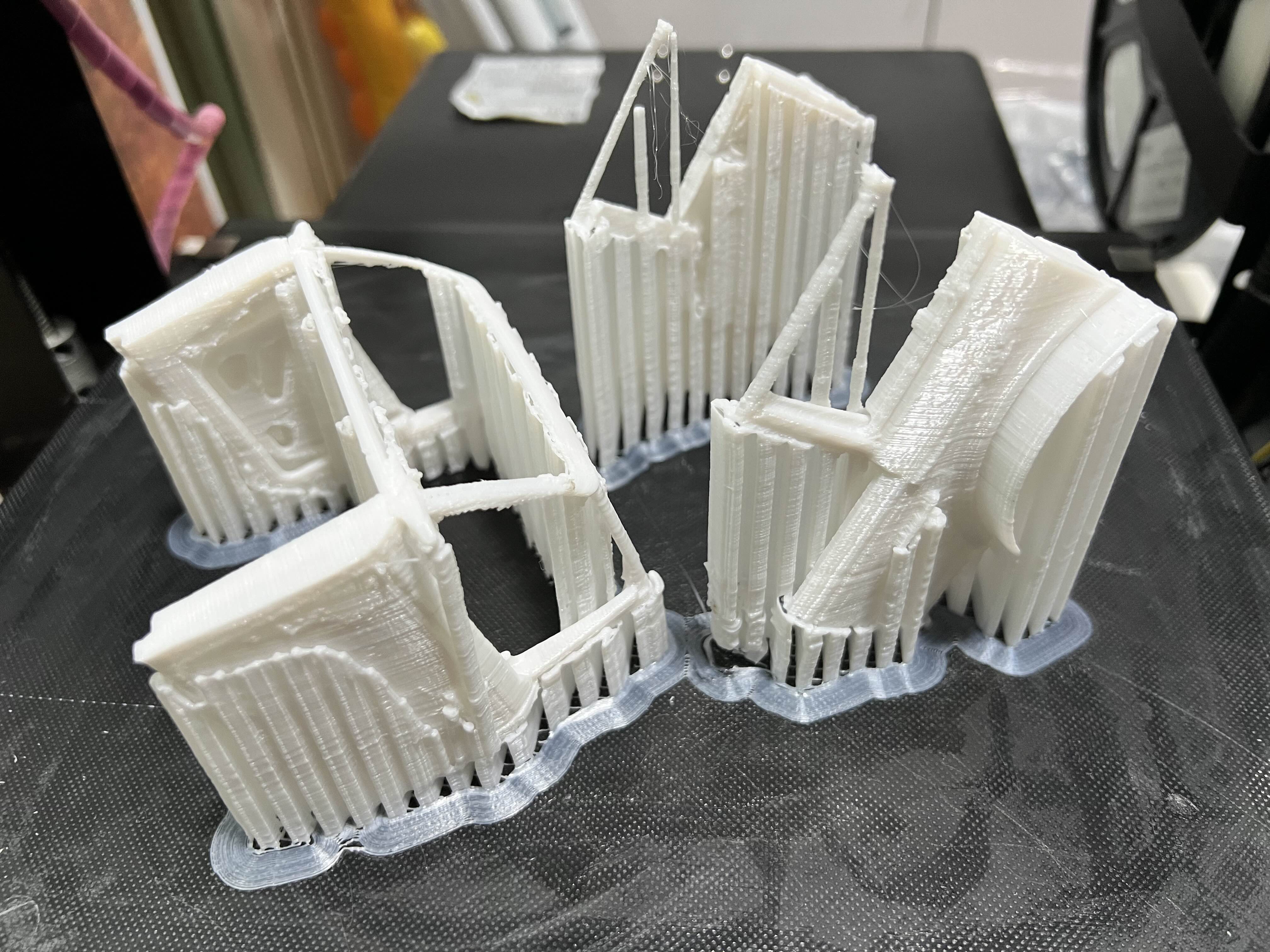

완성되었으니 프린터로 출력ㄱㄱ


깔끔하게 잘 출력되었네요~
측면은 요로코롬 생겼습니다



2. 톱니가 적용된 회전판 출력 - 원본그대로

이렇게 해서 출력물 포함 모든 재료가 준비되었네요(전원 연결 어댑터 제외)


자 이제 조립을 해보겠습니다

우선 판베어링을 받침대에 달아주고

베어링 위쪽에도 회전판 연결대를 달아줍니다 - M4 8mm 사용

판베어링과 프린터로 출력한 1번 받침대는 완전히 결속하지 않고 자리만 잡고 있게끔 최소한의 나사만 끼워둡니다

모터에 달릴 풀리와 회전판에 연결되어야할 벨트를 장착할 때 약간의 유격이 있어야 장착하기 수월하기 때문입니다

벨트를 모터의 풀리와 연결하고 이제 전선을 연결할 차례~

전선의 연결은 아래와 같습니다


모두 연결하면 아래와 같은 모습입니다. (납땜은 아직 진행전)

모두 연결하고 작동여부를 확인하기위해 어댑터를 연결해봅니다
어댑터는 12V 3A로 준비했구요

작동이 잘됩니다~

모터 납땜을 마무리 하고 다음 단계로 원판을 준비해야 겠습니다

.
.
.

지인찬스를 이용해 10T 나무 합판을 구해서

지름 40cm로 원을 그리고 직접 직쏘를 이용해 절단했습니다

깔끔히 잘 잘렸네요

준비된 원판을 깔끔히 포장해 줘야겠죠

다이소에서 암막 차단용 필름을 구매해와서 목공풀을 이용해 붙여주었습니다

그리고 원형 모양대로 컷팅!
테두리도1cm로 띠를 잘라 붙여주었구요

완성된 회전원판입니다

뒤집어서 회전원판 바닥에 정중앙을 중심으로 밑그림을 그리고

완성된 기체와 완성된 원판을 뾰족 피스를 이용해 견고히 결합시킵니다

드디어 완성~!



- 장점. 속도 조절이 가능한 대형 DIY 턴테이블
- 단점. 모터에서 나오는 고주파음이 있으며 고속으로 갈수록 소음 발생.

뭐 어차피 턴테이블이라는게 24시간 켜놓는게 아니고 촬영등 잠깐 켜서 감상용으로 쓰는 것이니 크게 신경쓰이는건 아니겠지만서도, 그래도 소음이 발생하지 않으면 좋지 않을까 하는 아쉬움은 좀 있습니다

턴테이블 위에 드립머신을 올리고 영상으로 촬영해봤습니다~

속도를 올리니까 원심력때문인지 차가 움직이는 현상이 나네요;;


이만 자작 DIY 턴테이블 제작기를 마칩니다

- 끗 -

지금껏 필라멘트를 녹여 한층씩 적층시켜가는 FDM방식의 3D프린터를 사용해왔지만

디테일부분에서 많은 부족함과 아쉬움을 느끼고 있었고

무엇보다 크기가 작은 부품을 뽑기에 너무도 무리가 있다 생각되었습니다

그리하여 지난 2022년 광군절

온갖 쿠폰을 먹여 나름 저렴하게 구매한 프린터를 겨울이 지나고서야 까볼수 있었습니다
(겨울에는 추운 온도로 인해 출력 실패확률 상승)

킹룬(KINGROON)  KP6 모노 2K - 레진프린터
- DLP 프린터
DLP(LCD기반 SLA) Digital Light Processing

언박싱의 즐거움

작지만 맘에 들어

한손 한뼘크기의 자그마한 사이즈

유튭 영상을 찾아 보다보니
동종되어 있는 수조에서 레진이 흐를수 있다고 하여

기존 볼트를 제거하고 새로이 살짝 좀더 긴 볼트로 교체해주었습니다

M3 6mm -> M3 8mm


한글버전 메뉴얼을 첨부합니다.

또, 치투박스에서 프린터의 정보를 한번에 적용시킬 수 있는 cfg파일도 함께 첨부합니다.


위 두 파일은
KP6프린터를 구매하면 동봉되어 있는 USB에 담겨져 있으며, 혹시나 USB를 분실하신 분이나 급히 파일이 필요하신분들께 유용히 사용해주셨으면 하는 바램에 올려봅니다.

레진의 냄새 및 세척의 간편함을 위해
워셔블 무취 레진으로 구매하여 잘 도착,

가장 첫번째 출력은 기본값으로 출력했더니 실패,
구글링으로 kp6에 적합한 설정값을 찾아 적용해주니 두번째만에 출력 성공하였습니다!

천천히 체하지 않게
한걸음씩 레진프린터를 즐겨보도록 하겠습니다

감사합니다.

윈도우 갓모드(God Mode)

God 즉 신 모드인 기능을 하는 아이콘을 의미하는데,

신모드라고 별게 있는건 아니고

단계-단계로 들어가야할 시스템적 중요한 기능들을 한데 모아둔 아이콘모음 정도로 이해하면 쉬울것 같습니다.

방법은 아주 간단합니다.

순서대로 따라해 보시죠~~

1. 윈도우에서 폴더 만들기

바탕화면 또는 만들고자 하는 위치에서

마우스 우클릭으로 새로만들기 > 폴더(F) 를 선택

2. 이름바꾸기

새로 만들어진 폴더의 이름을 아래로 그대로 복사해서 붙여넣어 줍니다.

GodMode.{ED7BA470-8E54-465E-825C-99712043E01C}

그리고 엔터!!!

3. 그러면 짜잔~!

폴더 모양이 아닌 이런 아이콘으로 변경되는걸 보실수 있을겁니다.

폴더안에 들어가 볼까요?

와우

제어판에 있는 모든 기능을 한곳에 집결시켜 놓은듯해 보입니다.

창 우측하단에 보면 두가지 고를수 있는 옵션이 있는데, 큰 사진모양을 클릭하면 모든 아이콘들이 크게 확대되어 보입니다.

※ 신기한건

이름을 다시 내가 원하는걸로 바꾸기 해도 무시되고, 이름없는 아이콘으로 바뀝니다.

아이콘 삭제는 일반 아이콘 삭제되 동일하네요

잘라내기 했다가 다른 폴더에 붙여넣기도 잘 되네요

신기합니다ㅎ

마소는 왜 이런 이스터에그 만들었을까 싶은 생각이 들면서

이상

끝

레진 프린터 슬라이스로 많이 사용되는

치투박스의 다운로드 및 설치과정을 진행해 보겠습니다.



1. 치투박스 홈페이지 클릭
https://www.chitubox.com/

→ 사이트 자체가 한글을 지원하지 않네요!


2. 회원가입이 필요합니다.
기존 가입이 되어있지 않은 분은 간단히 가입을 진행합니다.

가입이 되어야 설치파일을 다운받을 수 있어요!

화면 우측 상단 계정 아이콘을 클릭합니다.  ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━↑↑↑ 요기


그러면 로그인창이 뜹니다.

Tip. 구글 아이디로 로그인 시 간편히 가입처리가 이루어 집니다.
→ 구글 버튼을 클릭합니다.

본인의 계정을 선택 혹은 ID/PW를 입력 후

즉시 로그인 처리가 됩니다.

처음 클릭한 계정모양이 파란색으로 바뀌었네요. 로그인이 완료되었다는 의미 입니다.



3. 다운로드 페이지로 이동

상단 CHITUBOX로 마우스를 가져가면 바로 아래 메뉴로 폴딩되어 집니다.

여기서 CHITUBOX Basic는 무료로 다운받을 수 있는 버전이고
그 오른쪽 옆 Pro 버전은 "유료" 버전입니다.

유료버전은 좀더 편리하고 유용한 기능이 있을것 같은데, 무료버전인 Basic 버전으로도 충분히 출력을 할 수 있으니
베이직 버전을 선택합니다.


4.  다운로드 아이콘을 클릭하면 다른 화면으로 이동합니다.

다운로드 버튼 클릭!

베타 버전보다는 안정적인 Stable을 선택하고

자신의 OS에 맞게 다운받을 파일을 선택 후 다운로드 버튼을 클릭합니다.


파일을 다운받기 시작합니다.


5. 다운받은 파일 실행

파일을 실행합니다.

영어 / 한자 뿐이네요!!!
옵션은 크게 변동없이 Next > Next > Next


설치가 완료되었습니다!


웃긴건,,
사이트는 한글지원을 하지 않는데
치투박스 프로그램 자체는 한글을 지원합니다ㅋㅋ

이제 자신의 프린터를 치투박스 설정으로 맞춰주고

프린팅 고고!!!


이상

스트레스 없는 프린팅 생활 되세요~



이웃집 토토로 - 고양이 버스 (cat bus)

https://www.thingiverse.com/thing:3915208

귀여운 고양이버스

토토로 4종셋트

1. 댕청표정 토토로

https://www.thingiverse.com/thing:4515916

2. 옆을 보는 토토로

https://www.thingiverse.com/thing:3926936

3. 팔벌려 토토로

https://www.thingiverse.com/thing:3947719

4. 나팔부는 토토로와 친구들

https://www.thingiverse.com/thing:3980162

아이들이 정말 좋아하는 토토로

출력해서 다이소표 아크릴 물감으로 아이와 같이 출력해보기 정말 좋은 작품!

추천합니다!


컨제입니다.

일반적인 RC 바디는 폴리카보네이트라는 강화플라스틱으로 만들어진 제품을 주로 사용합니다.

폴리카보네이트 = 렉산

(같은 뜻이며 정식 명칭인 폴리카보네이트를 특정 제조사에서 제조한 '렉산' 이라는 용어로도 많이 사용하는데, 둘다 같은 말이라고 보시면 됩니다)

기본은 투명재질의 폴리 바디에 도색으로 색을 입혀 멋지게 꾸미는 방법이 많이 사용되죠.

이 폴리카보네이트는 강성도 좋지만 기본적으로 재질 자체가 갖고있는 탄성으로 인해 차량이 부딛혀도 왠만한 충격은 견디며 깨지지 않고 휘어졌다가 다시 원래 형태로 돌아오는 훌륭한 바디용 소재입니다.

이런 폴리카보네이트 바디에 일반 페인트로 도색하거나 프라모델용 TS스프레이 도색시 일시적으로는 도색이 되었다고 해도 일정 시간이 지나거나 충격이 가해지면 쉽게 벗겨지거나 갈라지는 현상이 발생합니다.

이유는 연성이 없기 때문입니다.

여기서 연성(Ductility, 延性)이란? 재료가 가진 그 이상의 힘을 받을 때 가늘고 길게 늘어나는 성질을 말합니다.

PS도료는 연성의 성질을 가지고 있습니다.
따라서 연성을 가진 PS 도료를 폴리바디에 사용해야 칠이 벗져지지 않고 오래 사용할 수 있습니다.

이에 RC용 바디를 제작하려 한다면 연성이 있는 꼭 PS도료를 사용해야 합니다.

타미야에서 출시하는 스프레이의 종류는 아래와 같습니다.


• TS (플라스틱 모델 스프레이 페인트)
• AS (항공기 모델 플라스틱 모델 스프레이 페인트)
• PS (폴리 카보네이트 R / C  스프레이 페인트)
• X-색 (플라스틱 모델 아크릴 병 페인트 광택)
• XF-색 (플라스틱 모델 평면 아크릴 병 페인트)


아래는 참조용 PS스프레이 색상표입니다.


정리하면
폴리카보네이트 도색 → PS 도료 선택
(TS 도료는 프라모델용이라 폴리 바디에 맞지 않음)



※ 색 명칭중 Translucent 으로 시작하는 도료는 단어 뜻 대로 '반투명한' 색상입니다.
    그래서 단색으로 칠하기보단 다른 서브 도료와 겹치에 도색하여 단순하지 않고 깊은 색을 낼 때 유리합니다.




출처 : 한국타미야
https://www.tamiya.co.kr/


※ 창문 반투명 도색 번호
PS-31 SMOKE

※ 캔디레드 색상 적용순서
PS37번 먼저 뿌리고 → PS12번 뿌리고(실버) → PS5로 마무리(블랙)

※ 캔디블루 색상 적용순서
PS38 → PS12(실버) → PS5(블랙)

※ 크롬 색상 적용순서
PS-48 → PS12(실버) → PS5(블랙)


----------
타미야(Tamiya) 도색 스프레이 -  TS도료 색상표(플라스틱용)
- https://kernzeroid.tistory.com/m/146

산와(SANWA) M12-RS 메뉴얼(한글)

산와(SANWA) M12-RS 메뉴얼(한글) 다운로드

파일 용량이 총 36MB인데 블로그 첨부 20MB제한이 걸려 하나의 파일로 올릴수 없어서

부득이하게 분할압축 해서 올립니다.

2개 파일 모두 다운 받고, 압축해제 하시면

sanwa_m12s-rs_kor_manual.pdf 파일이 나옵니다.

산와 공식 홈페이지

https://sanwa-denshi.com/rc/car/propo/m12s-rs.html

※ M12RS 와 M12S는 다릅니다. S는 전용 메뉴얼이 따로 있습니다.

M12S 한글 메뉴얼은

https://kernzeroid.tistory.com/93

를 참고하세요!

Futaba(후타바) 2.4GHZ 송신기 ↔ 수신기 호환표

참고하세요

BMW M4 바디 뒷궁둥이에 허전함을 달래기 위해

리어 윙(Rear Wing)을 얼마전에 달아줬는데

이게 가격이 꽤나 나갔다.



음

뭔가 저렴하게 할 수 있는 방법이 없을까?

싱기버스에서 검색하니, 역시나 나온다

https://www.thingiverse.com/thing:2202477


3D 프린터로 출력을 해보자

나름 퀄리티가 괜찮고, 검정색이라 딱히 나쁘지 않은듯 하다

하지만 문제는 강성..

필라멘트 특성상 아무리 내부채음을 100%로 해서 출력한다 하더라도

특유의 낭창거림은 어쩔수가 없는듯하다..

두께도 살짝 두꺼운것 같고...


제작을 한번 해볼까?!

일단 퓨전360으로 간략하기 도면을 그려본다


도면은 그려졌으니

레이저 커팅을 해보자

캐드도면(.dwg) 파일로 저장 후 가공업체에 제단이 되냐고 의뢰를 했더니 가능하다는 답변이다.

단 도면이 좀더 간략하게 간결하게 그려져야 할것 같다고 한다.

(도면상 수치가 소수점 셋째자리까지? 나오는 것 때문인것 같은 느낌적인 느낌)






계속
진행중..
