컨제로이드

컨제입니다.

고맙게도 최근 지인으로 부터 훌륭한 송신기(조종기)를 나눔 받았습니다.


바로 FLYSKY 사에서 출시한 Noble NB4 Transmitter
(플라이스카이 노블 NB4 송신기)

배터리부위가 약간 파손되긴 했지만, 작동에는 전혀 이상없는 상태.

스펙을 좀 살펴볼까요?

특징:
• AFHDS 3 프로토콜
• 특허받은 휠 마운트는 180 도 회전하여 모든 사람에게 편안함을 보장합니다.
• 방아쇠 크기와 던지기 모두 쉽게 조절 가능
• 편안한 그립, 사용하기 쉬운 버튼과 다이얼
• 시끄러운 환경을위한 햅틱 피드백
• 사용하기 쉬운 컬러 터치 스크린
• 듀얼 배터리 시스템, 핸들에 2000mAh, 4300mAh 배터리 팩
• 자동차 및 보트와 함께 사용할 수 있습니다

사양 고귀한 NB4 라디오:
채널: 4
모델 유형: 자동차/보트
Freq. 범위: 2.408-2.480GHz
전력: <20dBm (EU)
2.4GHz 프로토콜: AFHDS 3
채널 응답: <13ms
저전압 경보: <3.6V
데이터 출력: 마이크로 USB
충전 포트: 마이크로 USB

안테나 유형: 내장 안테나

배터리: 1S/4.2V 리튬 폴리머
화면: 320x480 해상도의 HVGA 3.5 인치 TFT 컬러 스크린, LCD 화이트 백라이트, 정전식 터치 스크린
온라인 업데이트: 예
범위 (접지 간섭 없음): >300m

크기: 129x114x190mm
무게: 520g
인증: CE, FCC ID : N4ZFG400

사양 FGr4P 수신기:
브랜드 이름: 플라이스카이
품목 이름: FGr4P 수신기
크기: 29*22*16.2mm
무게: 20g
PWM 채널: 4CH
무선 주파수: 2.4GHz
무선 프로토콜: AFHDS 3
범위:> 200m (접지)
안테나 유형: 단일 안테나 (150mm)
전력: 3.5-8.4V
RSSI: 지원
데이터 포트: PWM / PPM / i.bus / s.bus
온도 범위: -10 ℃ - + 60 ℃
습도 범위: 20% -95%
온라인 업데이트: 예
인증: CE, FCC ID: N4ZFGR4P00

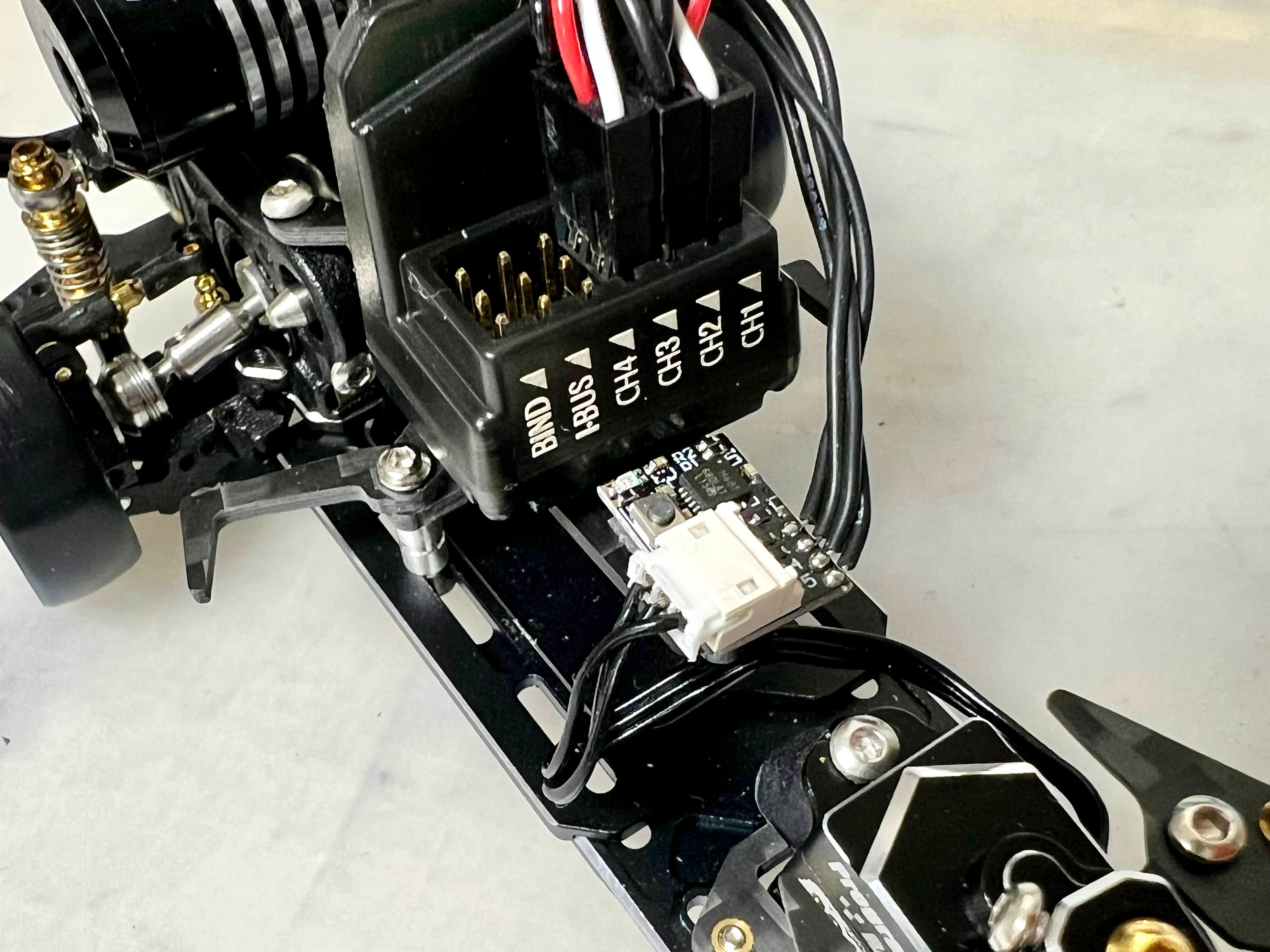

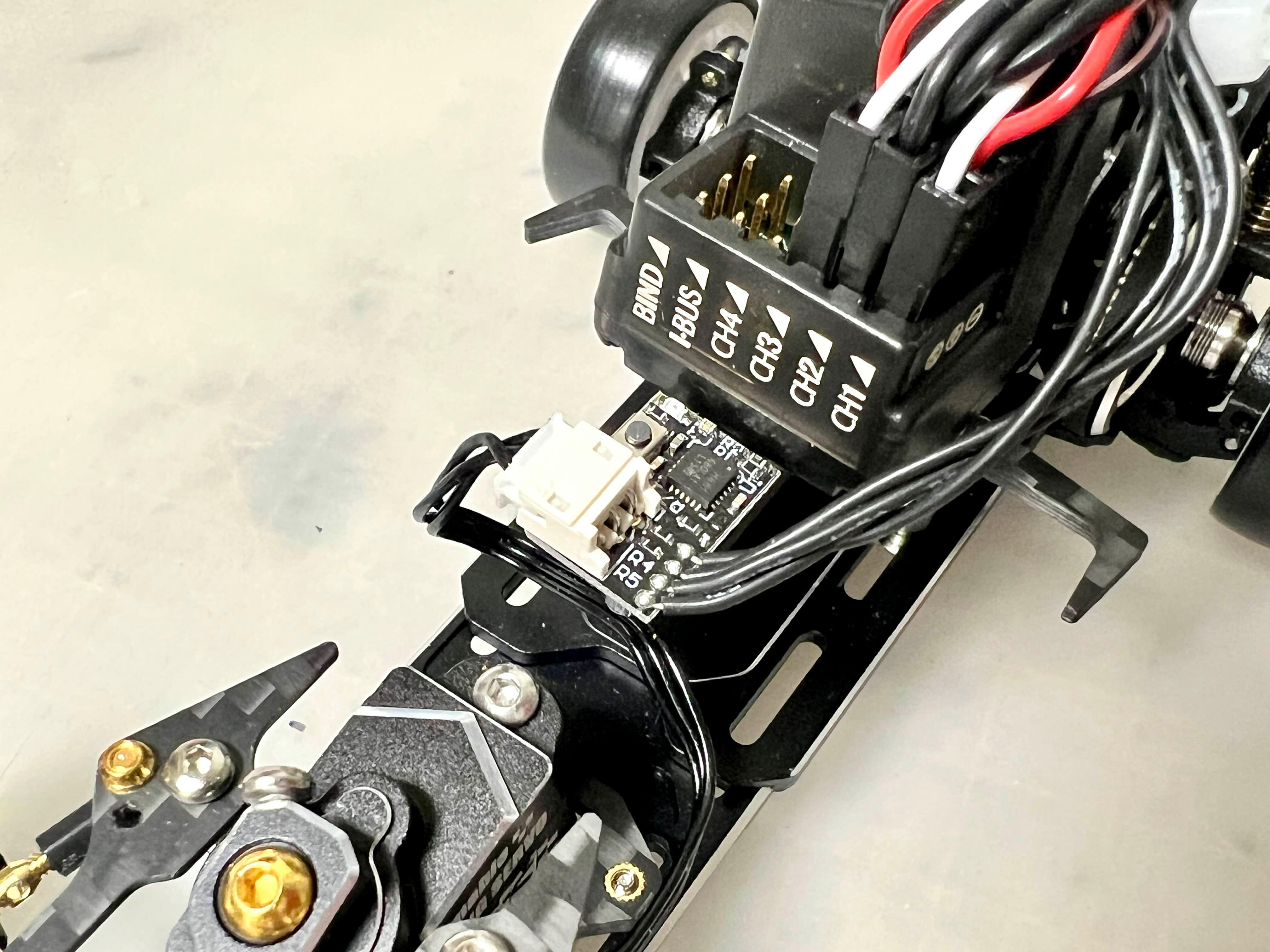

CH 1-CH 4: 서보, 전원 공급 장치 또는 기타 구성 요소 연결
I-BUS: 채널 확장 또는 센서 연결 용
바인드: 바인드 케이블용
배터리: 배터리 연결


위 참조한 상세 스펙은 알리익스프레스(https://ko.aliexpress.com/) Noble NB4 판매 사이트에서 발췌했음을 밝힙니다.


.
.
.


자 송신기 즉 조종기는 준비되었으니 그 신호를 받아 처리할 수신기가 있어야겠지요

이 노블 NB4 송신기에는 어떤 수신기를 바인딩해서 사용이 가능한지 한번 찾아보았습니다.

FlySky 사의 송수신기 정합표 입니다.

오호!!

NB4 모델이면 프로 버전이든 라이트 버전이든 거의 모든 수신기를 바인딩해서 사용할수 있군요!

후딱 알리에서 NB4용 수신기를 검색해봅니다.다양한 수신기 제품이 검색되어지는데, 그중에서 가장 저렴하면서 많이들 사용하는 수신기를 선택해 보았습니다.

https://ko.aliexpress.com/item/1005005430592262.html


특징이라면 이 수신기는 가격이 저렴한 대신 근거리용, 그러니까 송신기와 수신기가 너무 멀리 떨어지지 않는 가까운 거리에서 사용이 가능한 수신기라고 보면 되겠습니다.


보통 많이사용하는 FGr4 와 FGr4S 가 있는데, 이 둘의 스펙차이를 비교한 표를 보면

FGr4 지원거리는 약 300m고 FGr4S 는 약 200m 정도 된다고 합니다.

뭐 트라이얼 차량의 경우 거의 조종기와 멀지 않은 위치에 수신기를 장착한 기체가 있기 마련이므로 가격이 저렴한 이 수신기가 좋을것 같습니다.

전압차이에서 오는 힘, 즉 토크의 크기도 차이가 있긴 합니다만 직결서보를 사용하므로 이부분도 패스~

쿠폰과 코인을 적절히 먹여서 18.22$에 결재되었네요 (우리돈 약 2만6천원 정도..)

중고장터에서 보통 2만원~2만5천원에 거래되고 있는데 중고 구입시 배송비 포함해서 구매하게 되면 알리에서 새제품을 받는것과 금액적으로 크게 차이가 없어 알리에서 주문하게 되었습니다.

배송기간은 5일로 당장 급하지 않으니 차근히 기다려보았습니다.

며칠 후..

잘 도착해주었습니다.


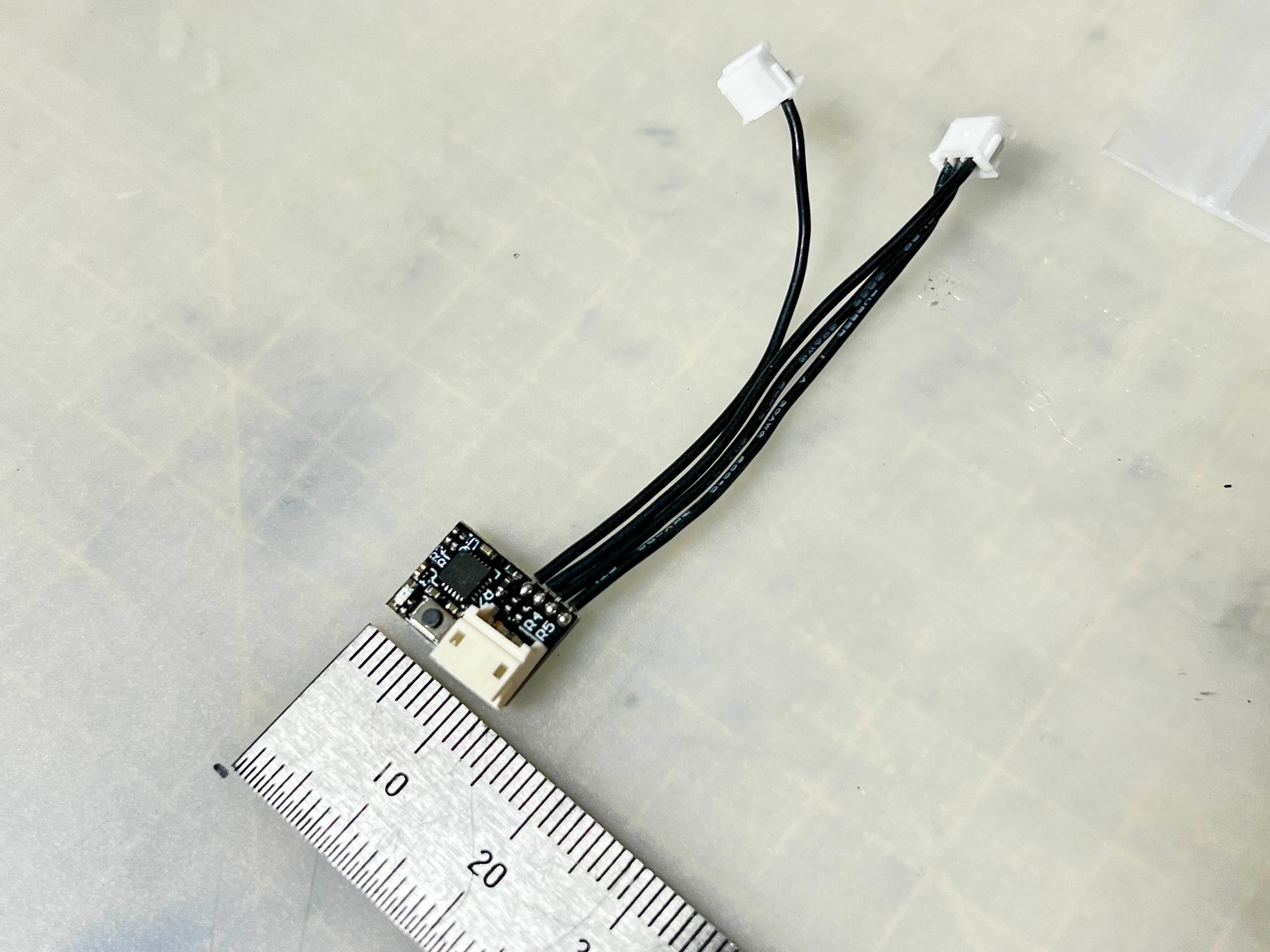

아주 작고 귀여운 수신기 입니다.

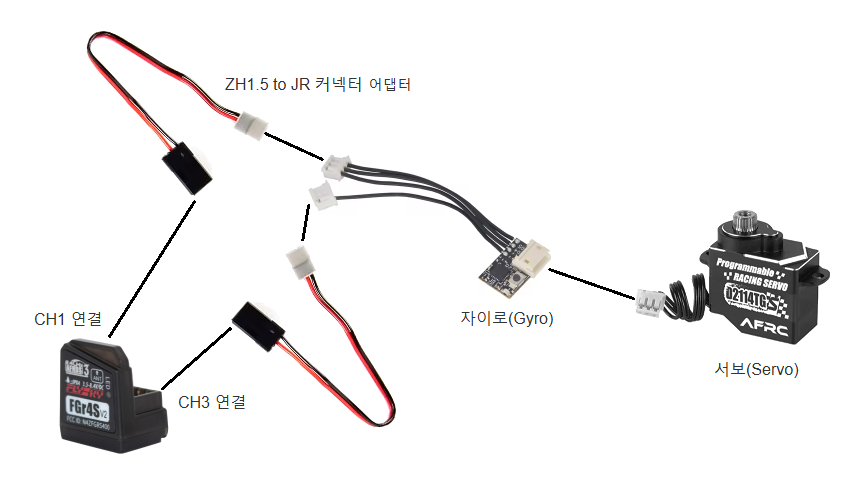

바인딩 후 작동테스트시 정상으로 잘 동작합니다

수신 거리는 약 300미터 까지가 한계이고, 그 이상은 컨트롤 불가 현상이 날 수 있다고 하니

먼 거리의 이용이 필요하다면 이제품이 아닌 상위제품을 선택해야 하겠지만,

사실 차량을 300미터나 멀리 떨어지게 보낼일도 없겠거니와, 300미터 멀어지면 눈에 보이지 않게되니 이런 극단적인 이유가 아닌이상 먼거리 수신이 안된다는 이유로 이제품을 쓰지 않을일은 없겠습니다.

이상 NB4 송신기 및 FGr4S 수신기 구입기를 마칩니다.

감사합니다.

- 끗 -

Noble NB4 한글 메뉴얼 / 노블 수신기 바인딩 방법 → https://kernzeroid.tistory.com/186

컨제입니다.

LCG 차량에 크게는 아니지만 자잘한 변경점이 있어 내용을 기록해봅니다.


변경점 1. 적재함 변경

   우선 길게 차량의 꽁무니 부분까지 덮던 적재함의 길이를 줄여보았습니다.
   이유인즉, 차량이 고각에 올라섰을때 샷시의 끝부분이 바닥에 닿게되고 그로인해 주변 장애물들과 간섭이 생기는 일이 생겼습니다. 또한 PLA 출력물이고 두께가 두껍지 않아 무게는 가벼운 편이지만 고각 진입시 아무래도 차량의 뒷부분의 단 1g이라도 그 무게로 인해 잡아당기김이 발생할것 같다는 생각에 무게를 줄여보고자 반토막 내어진 적재함으로 변경해보았습니다.  아예 다 빼지 않고 반을 남긴 이유는 바디를 고정시키는 돌출부위를 남겨두기 위함입니다.

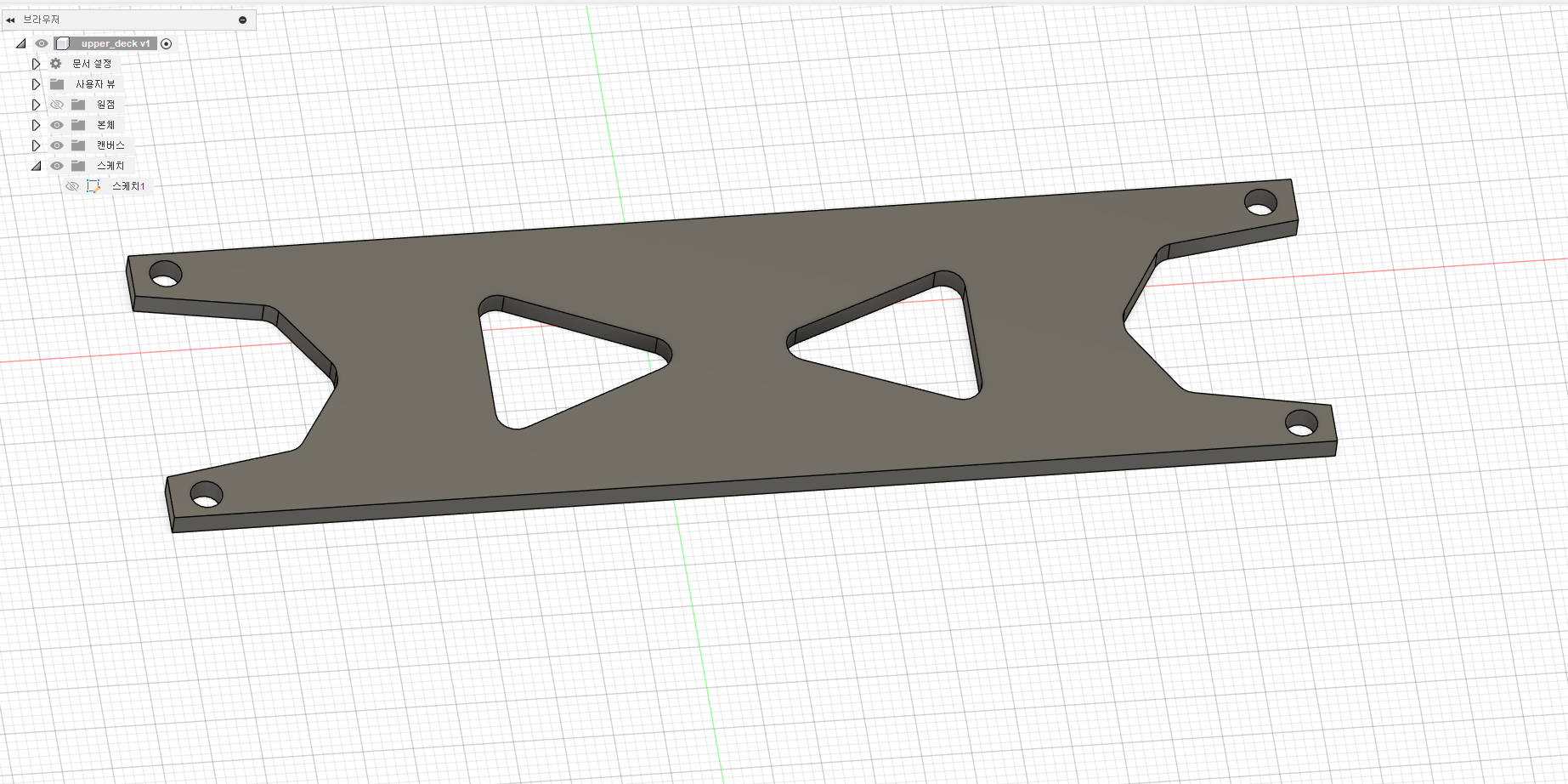

모델링은 기존 적재함에서 반토막 낸 버전으로 재 변경 후 출력


차량에 장착해 주었습니다.

장착한 쇼티(shorty) 적재함 버전.


리어 액슬과 샤프트 연결부위가 그대로 보입니다.

뒷모습은 이렇습니다.





변경점 2. 배터리 마운트 지지대 변경

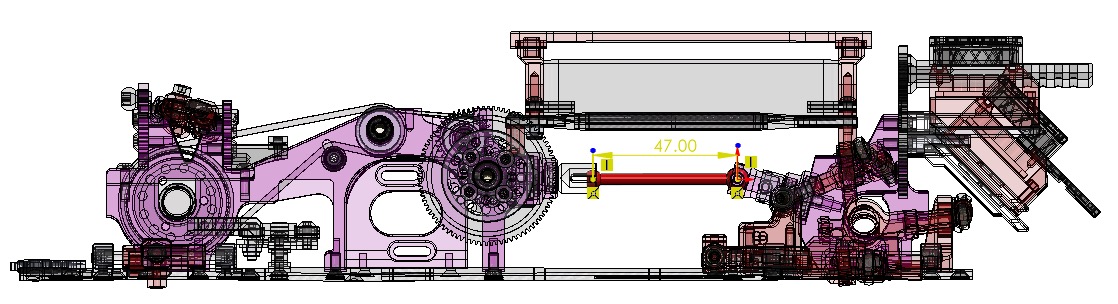

기존 배터리 마운트를 지지하던 지지대 위치를 변경하였습니다.

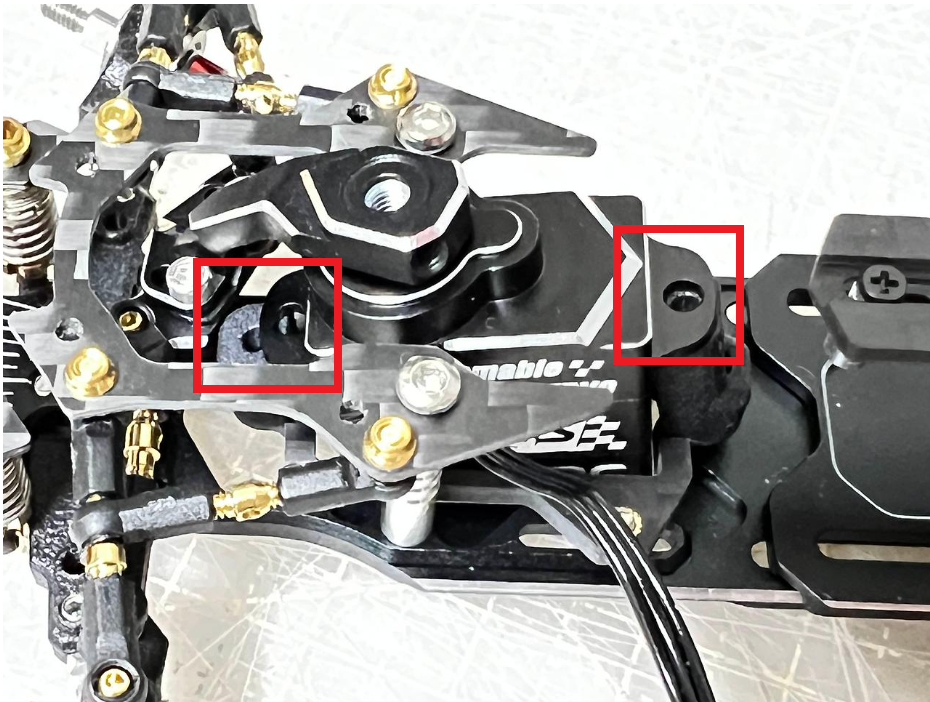

일단 서보를 기존 서보에서 70kg 직결서보로 교체하였는데, 이 서보 크기로 인해 쇽이 완전히 눌렸을때 배터리 마운트 거치대와 닿아서 간섭이 생기고 있었습니다.
그래서 거치대를 아예 제거할까 하다가 샷시에 지지해주는 L자형 부품을 지면과 수평으로 맞추지 않고 차량 앞쪽으로 쏠리게끔 45도 각도로 뉘어지게끔 장착을 해보았습니다.
고각에서 차량이 앞바퀴를 들어 서있다고 가정했을시 조금이라도 앞쪽으로 무게중심을 옮기기 위함이기도 합니다.



측면에서 보면 45도 기울어져 있습니다.


위에서 본 모습


역시 측면모습




변경점 3. 프론트 쇽위치 변경

 배터리 마운트 거치대도 각을 줄이면서 처음에 샷시에 연결했던 나사구멍을 위로 한칸 올려보았습니다. 이로써 차체가 좀더 밑으로 깔리게 되었습니다. 차량의 전체적인 상황은 프론트가 좀더 앞쪽으로 쏠리는 형상. 역시나 무게중심을 앞으로 치우치기 위함입니다. 이건 어디까지나 테스트 해볼 목적이라, 만일 장점없이 걸림등의 개선되지 못하는 모습이 보인다면 바로 원복하거나, 또다른 방안을 모색할 예정입니다.


원래는 바로 한칸 아래 구멍에 장착했으나 위로 한칸 올리면서 차체를 좀더 아래로 낮추어 보았습니다.



변경점 4. 바디 컷팅

 LCG 차량의 전체적인 모습이 좀 높아 보이는(?) 경향이 있어, 바디의 둘레를 전부 약 1cm가량 컷팅해주었습니다.


또한 컷팅으로 인해 바디가 붕 떠보이는걸 방지하기 위해 기존에 뚫었던 구멍을 위쪽으로 하나씩 더 뚫었습니다.

고각을 정복하기 위해 이리 구르고 저리 구르다보니 바디 뒷쪽이 많이 찢어지고 깨져서 유리섬유 테잎으로 대충 보강해줬습니다. 알리산 바디이므로 부담없이 막 쓰고 교체하면 되니 맘이 편합니다ㅋ

 또 모든 면을 잘라내었기에 바디 좌우 측면에 붙여둔 청새치 데칼의 일부분이 잘려나가는 불상사가 발생했습니다. 뭐 이건 나중에 다시 붙여주는걸로~




변경점 5. 약간의 웨이트 추가

프론트는 중량, 리어는 경량화를 위해..

 미비하지만, 그래도 차량의 앞쪽에 단 몇g의 웨이트를 추가해보고자 엑슬에 뚫려있는 구멍에 무게가 살짝 있는 나사를 체결해 보았습니다. 이것도 테스트 삼아 장착해보았는데, 이부분에 좀더 제대로 된 묵직한 웨이트를 어떻게 달아줘볼지 아직 고민중이긴 합니다.


 .
.
.


최종적인 모습

이렇게 사진으로 비교해보니 확실히 차체가 낮아졌음이 느껴집니다.


바디도 컷팅해서 마운트부분도 낮추고, 쇽위치도 올려 장착함으로써 차체도 약간 내려왔으니 당연한 결과이겠지요.


뒤에 달아두었던 안테나+오리 조합도 역시나 무게때문에 제거를 해두었지만, 언제든 달고 싶은 마음이 들면 달게될지도 모르겠네요ㅋ

인조라에서 제대로된 1:18용 안테나를 주문해서 받아둔 상태이므로, 추후 땡길때 좀더 퀄리티 있는 안테나로 달아줘보도록 하겠습니다.

.
.
.

이상 5가지 변경점을 적용한 상태입니다. 아직 테스트산행을 해보지는 못해서 너무 궁금한데 오는 주말을 이용해서 다시 안양사로 테스트를 가볼 예정입니다.

좀더 낮춰진 차체와 무게밸런스 그로인해 기존 주행과 얼마나 다른 주행을 보여줄지 무척 기대가 됩니다.

주말 산행 테스트 후 후기내용 추가로 기입해보겠습니다.

이상으로 LCG 변경점을 나열을 작성해보았습니다
감사합니다.

 - 끗 -

컨제입니다.

디라이크 하이브리드 제로 섀시를 모두 조립 후 기자재까지 바꾸고 적당히 즐길정도의 주행은 되어진것 같습니다.

하지만 이미 브론즈 하이브리드와 같은 포지션이라 (휠베이스도 260으로 동일) 무언가 변화를 줘 차별화를 두고 싶습니다.

그래서 이번엔 제로 섀시를 휠베이스를 273으로 늘리는 컨버전을 진행해보려 합니다.

단순히 차체만 길어진다기 보단 주행 느낌이 완전 달라지는데,
휠베이스가 길어지면서 나오는 주행의 안정성, 그리고 리어를 날려 드리프트시 묵직함과 그로인한 파워풀한 주행을 하기 위한 목적입니다.

273으로 정해진 이유는 실차의 휠베이스 2730mm(2.73미터)를 1/10 크기로 줄여 273이 된 것이라고 합니다.

그리고 컨버전시 섀시만 자꾸면 되는게 아니고 하이브리드 특성상 모터의 구동력을 리어로 전달해주는 센터샤프트 쪽도 같이 변경을 해줘야합니다.

우선 섀시 품목명

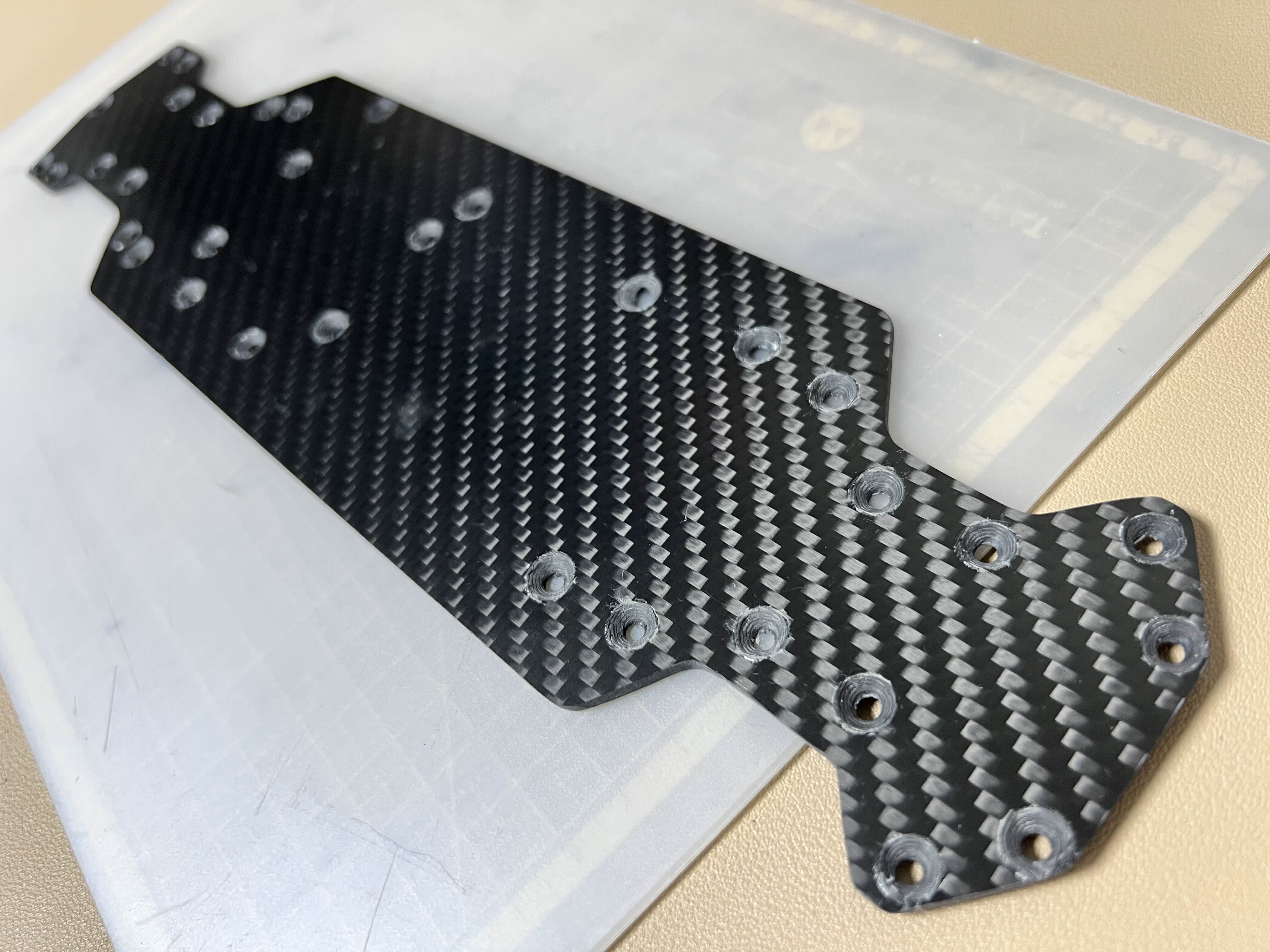

【DL380】Type-JZX 273
을 준비합니다.

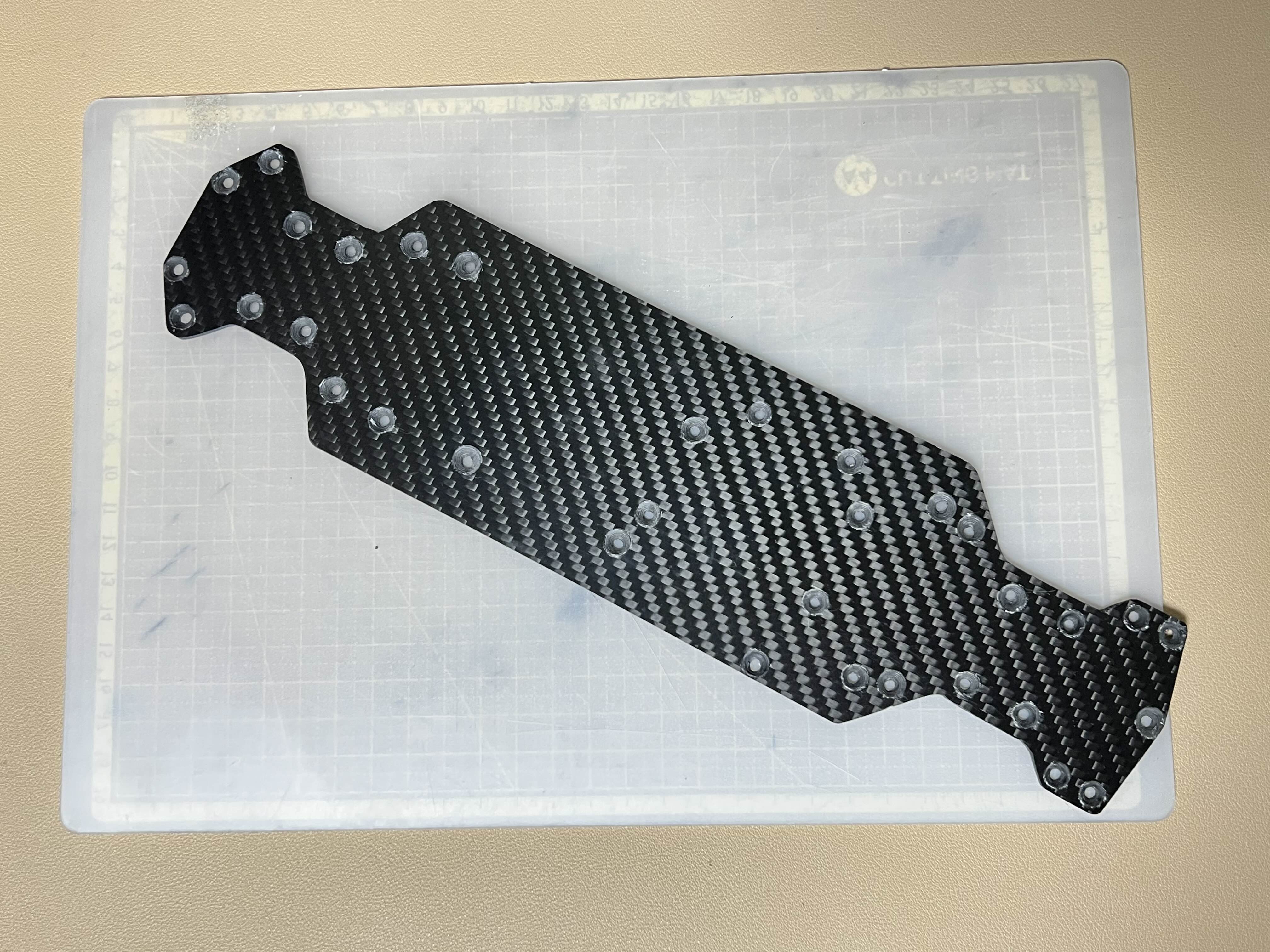

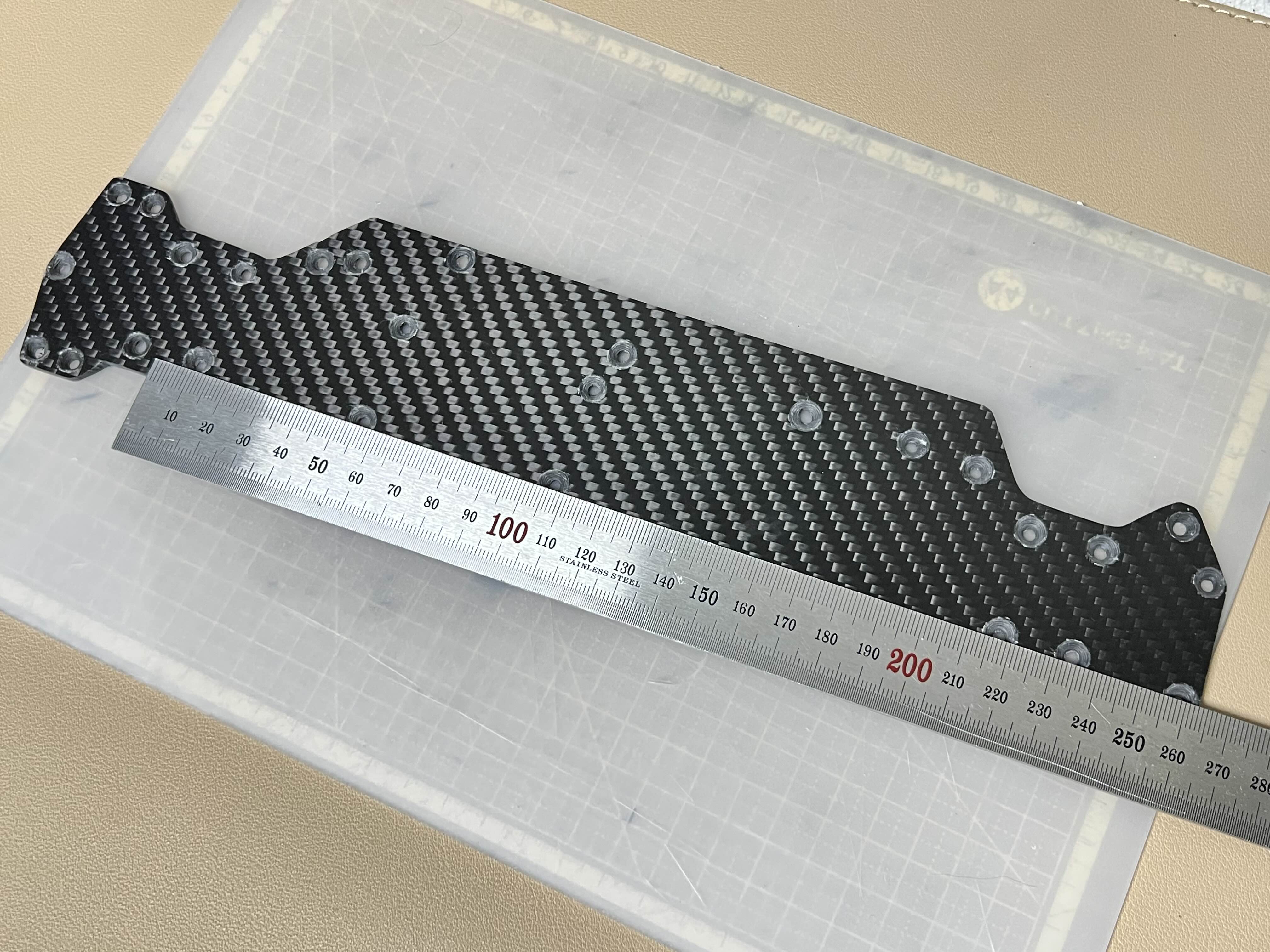

노멀 섀시(260mm) 보다 휠베이스가 19mm 긴 롱베이스 섀시입니다.

그리고 센터샤프트쪽 부품도 같이 교체해줄 품목도 준비합니다.

【DL484】Type-JZX 273용 베벨 기어 하우징
【DL488】Type-JZX 273용 센터 드라이컵


준비가 되었으니 컨버전을 시작해 보겠습니다.

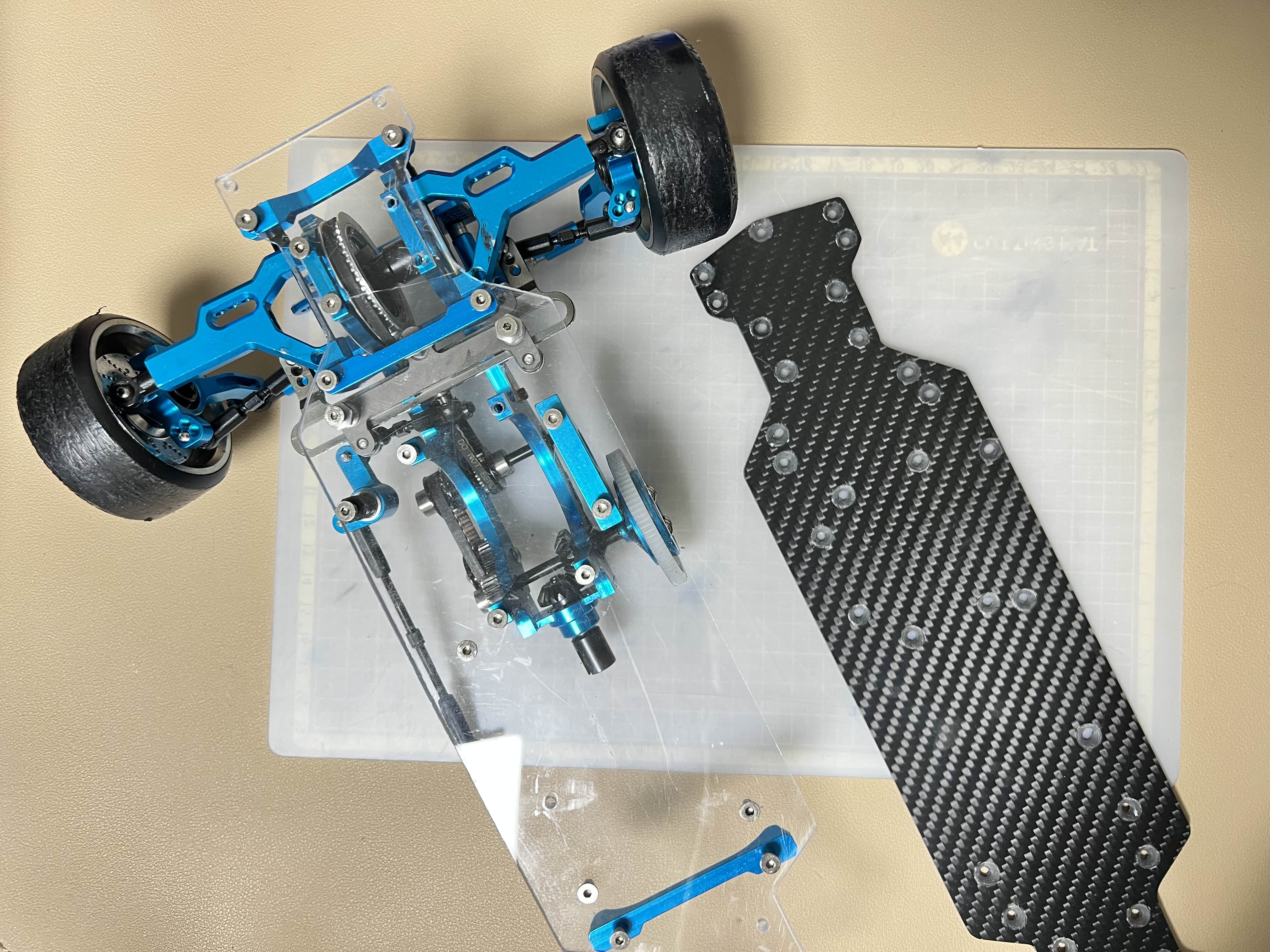

우선 필요한 부품들 입니다.

섀시와 베벨기어 하우징, 드라이브컵

우선 배터리 홀더와 센터샤프트를 제거해줍니다.

그리고 차체를 뒤집어서 볼트의 위치를 기억해둡니다.

프론트쪽 나사 연결모습

리어쪽 나사 연결모습

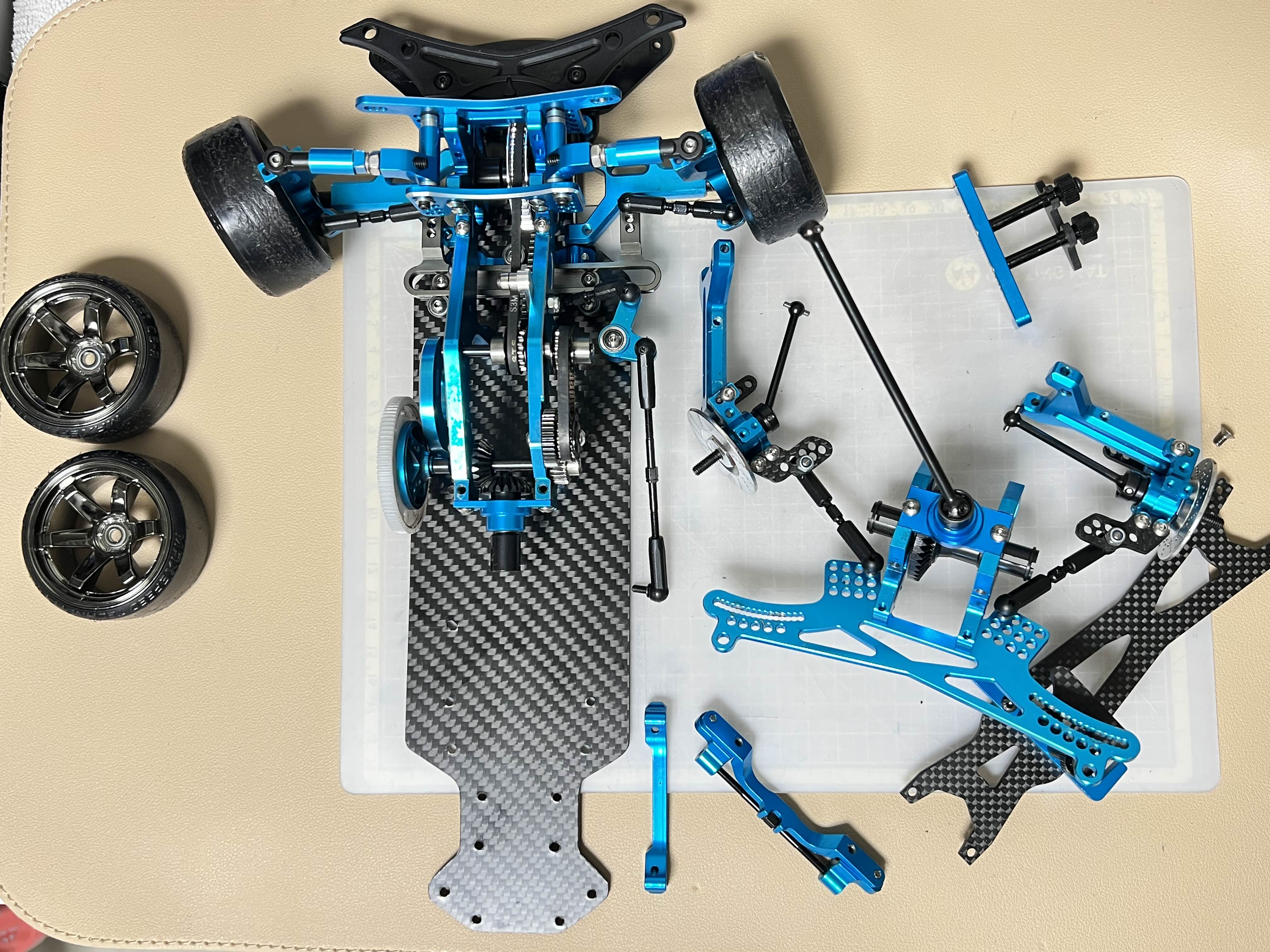

볼트가 상대적으로 적은 리어쪽부터 진행합니다.

볼트의 위치대로 그대로 옆으로 볼트를 풀어 옮기고

다시 273섀시에 그대로 이식시켜 줍니다.

리어는 완성

다음 프론트 차례.

볼트도 많고 연결부품이 많아 헤깔리지 않게 다른 부품이 빠져 누락되지 않게 조심히 작업을 진행합니다.

프론트도 무사히 이식 성공!

이제 센터 샤프트 차례입니다.

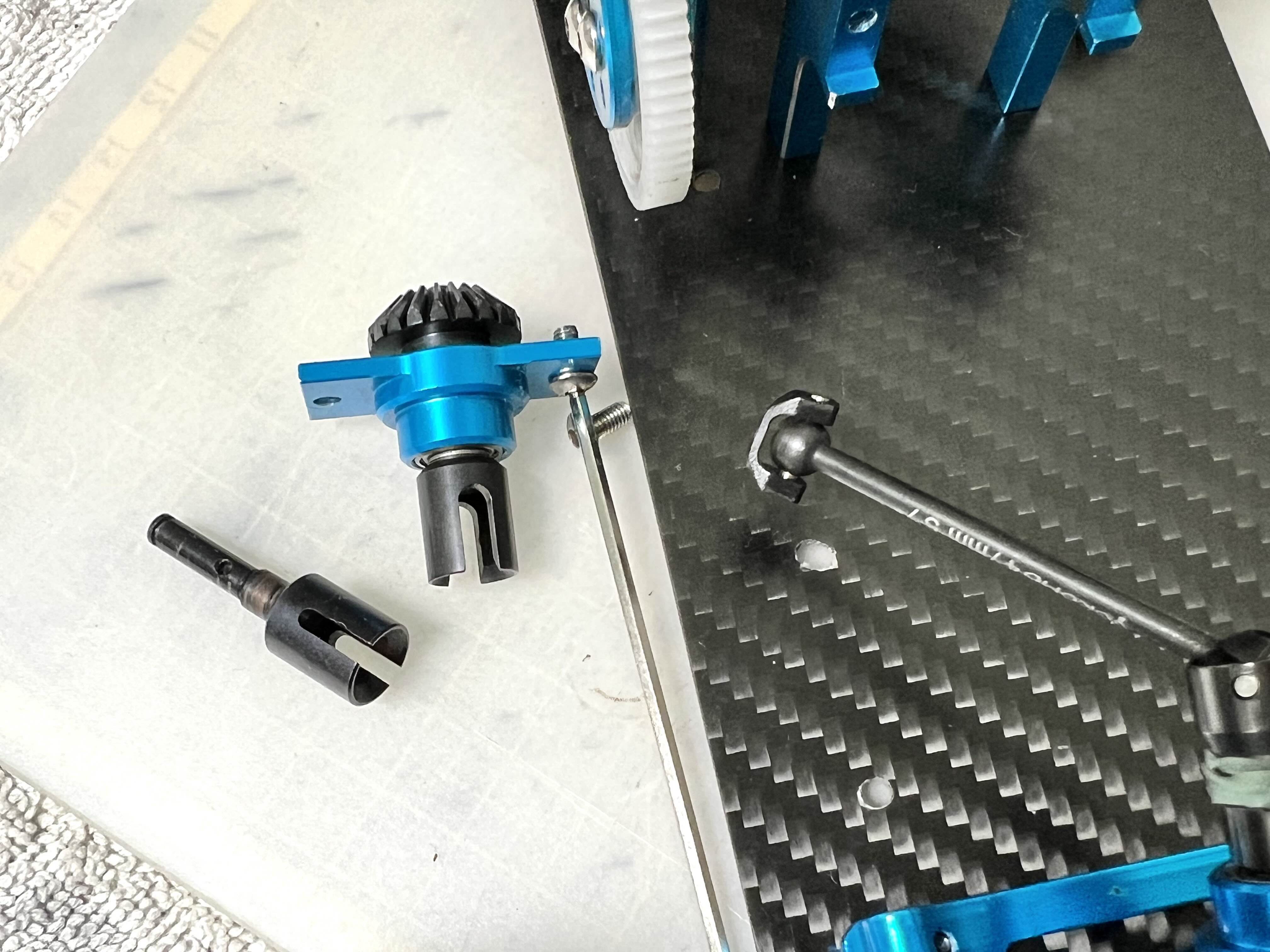

우선 센샤(센터샤프트 줄인말)를 분해해 베벨기어 하우징을 제거합니다.
e링 빼기가 쉽지 않은데, 자그마한 -자 드라이버로 조심스레 탈거합니다.

제거한 e링과 베벨기어 그리고 베어링을 오른쪽 긴 하우징으로 옮겨갑니다.

이때 드라이브컵을 연결해 마무리짓습니다.

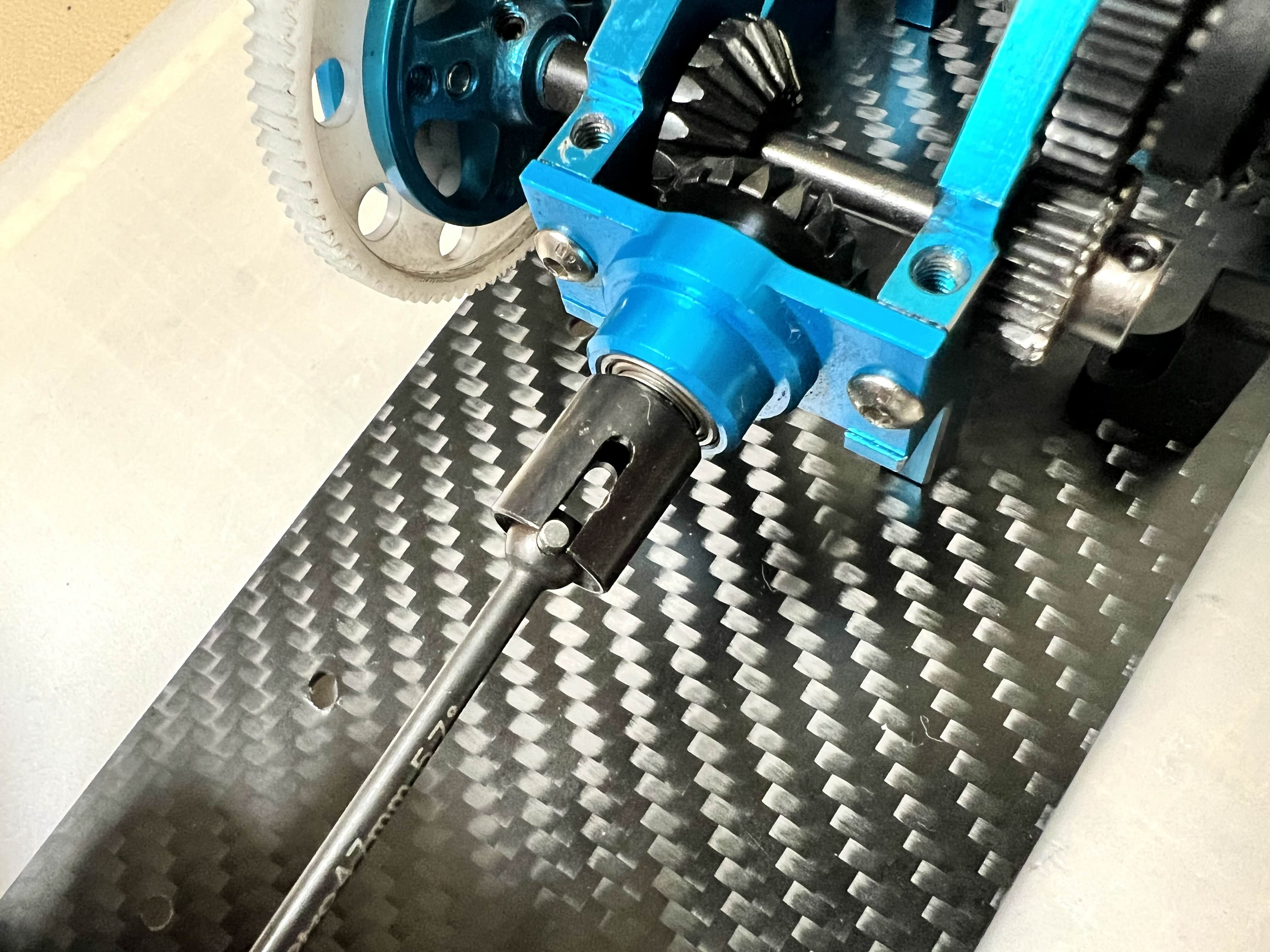

롱버전 베벨기어 하우징 완성

그대로 섀시에 장착해줍니다.

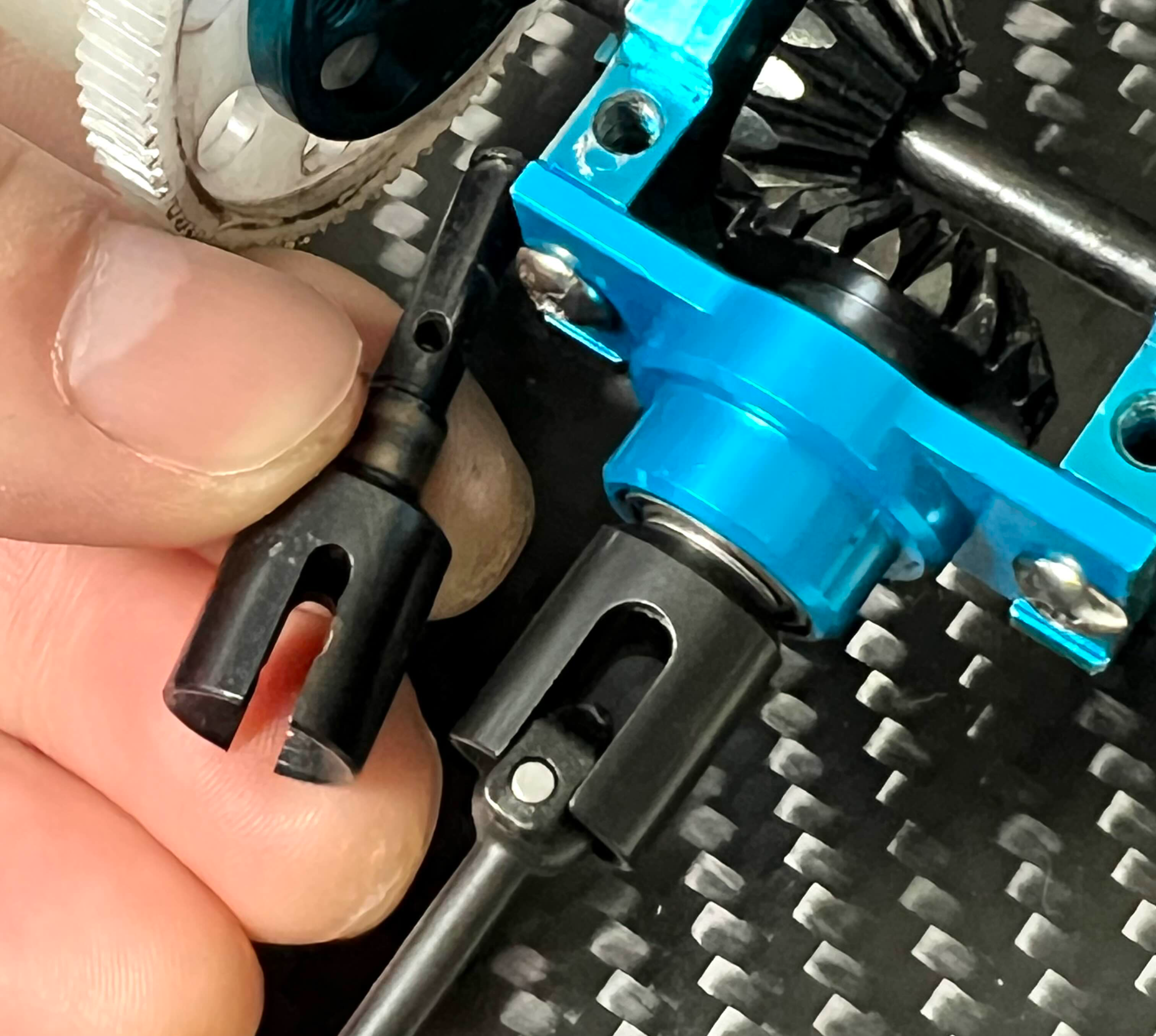

롱버전 하우징은 도그본(개뼈)에 연결된 핀에 끼우는 파츠를 제거하고 연결해줘야 합니다.
아래 사진상 바닥에 놓여있는 원래 있던 하우징은 핀부분이 크기가 좀 넓은데 롱버전 하우징은 좁아서 그렇습니다.

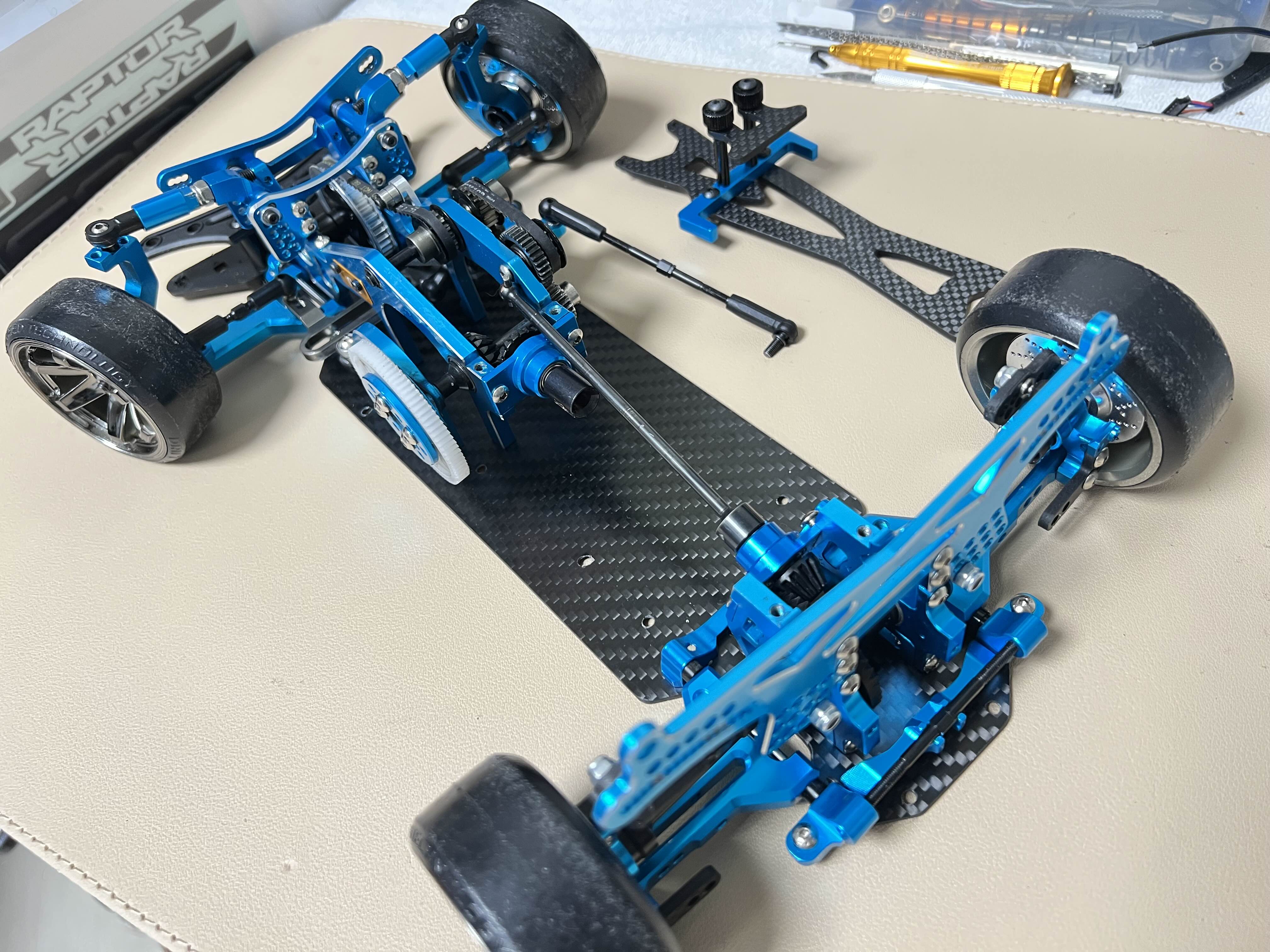

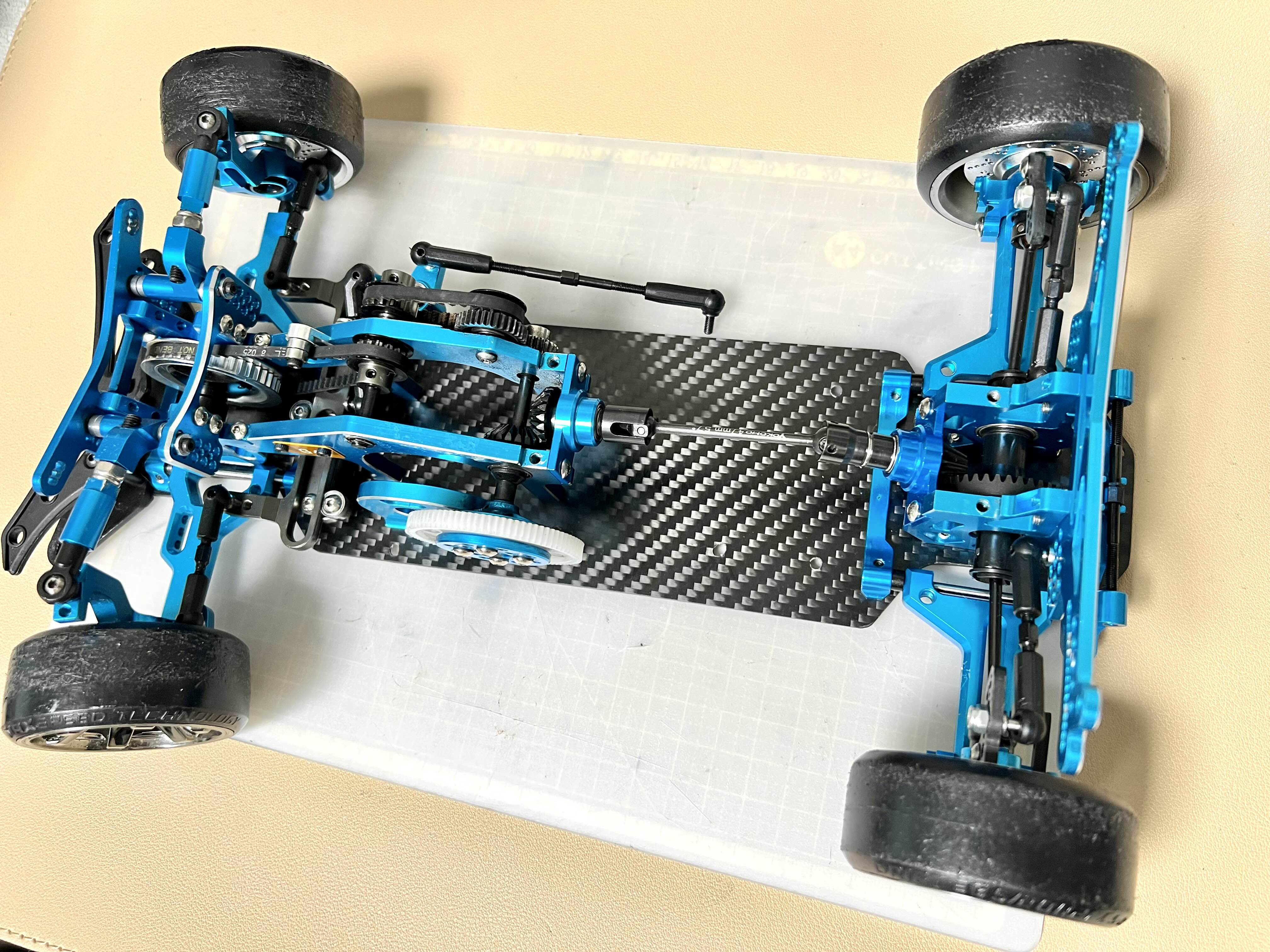

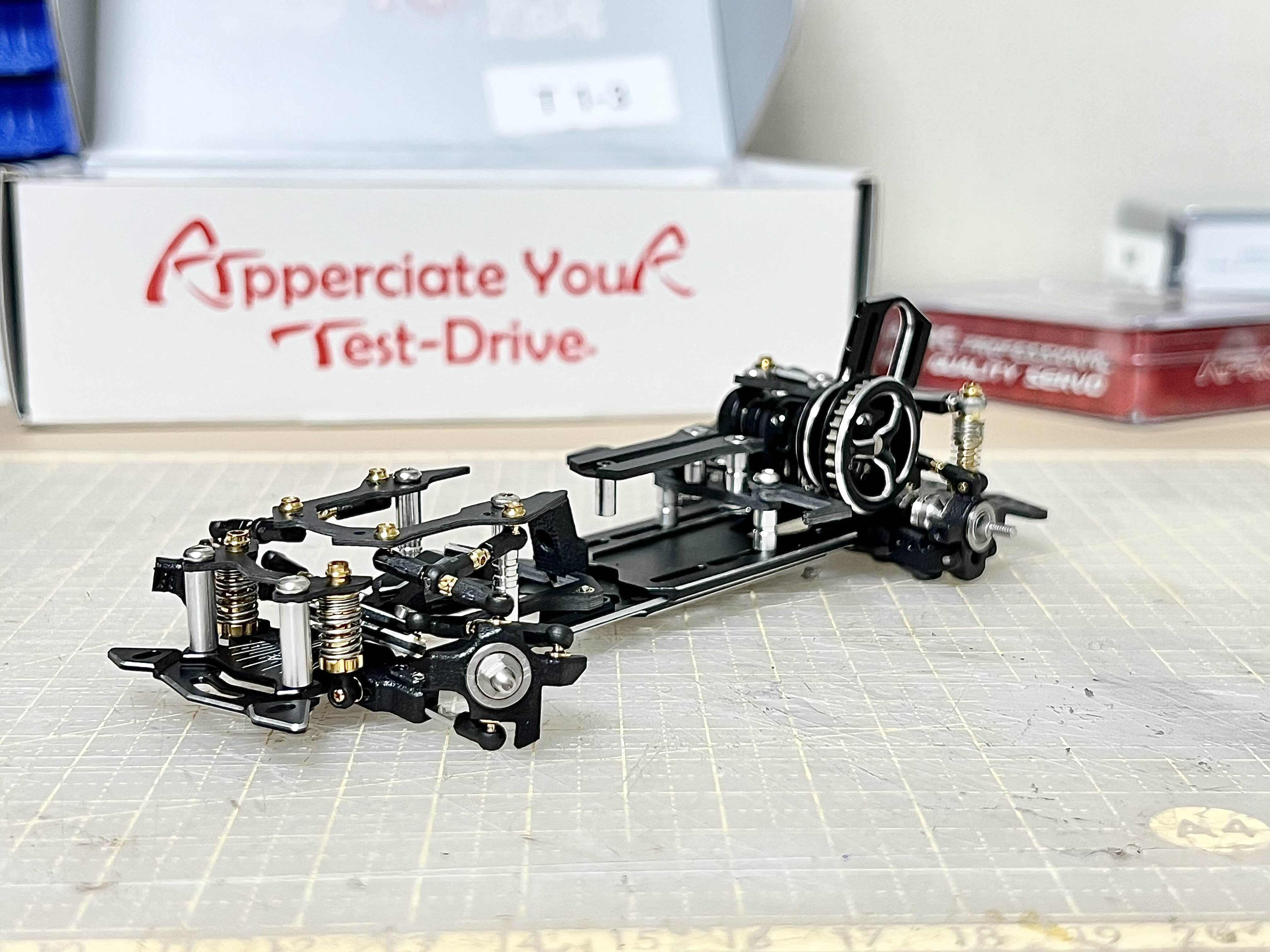

이로써 273 컨버전이 모두 완성되었습니다!
하지만 이게 끝이 아니죠ㅎㅎ

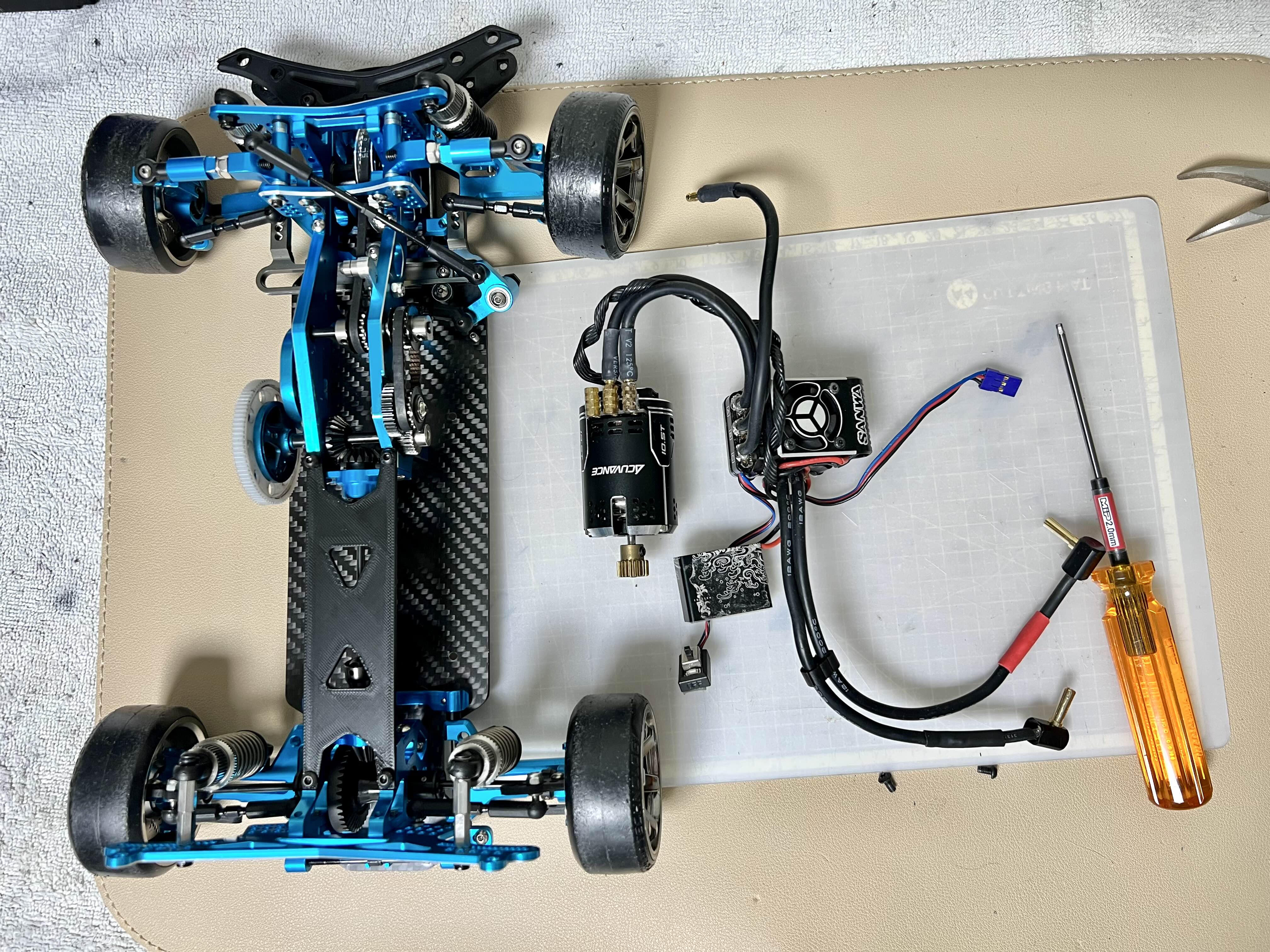

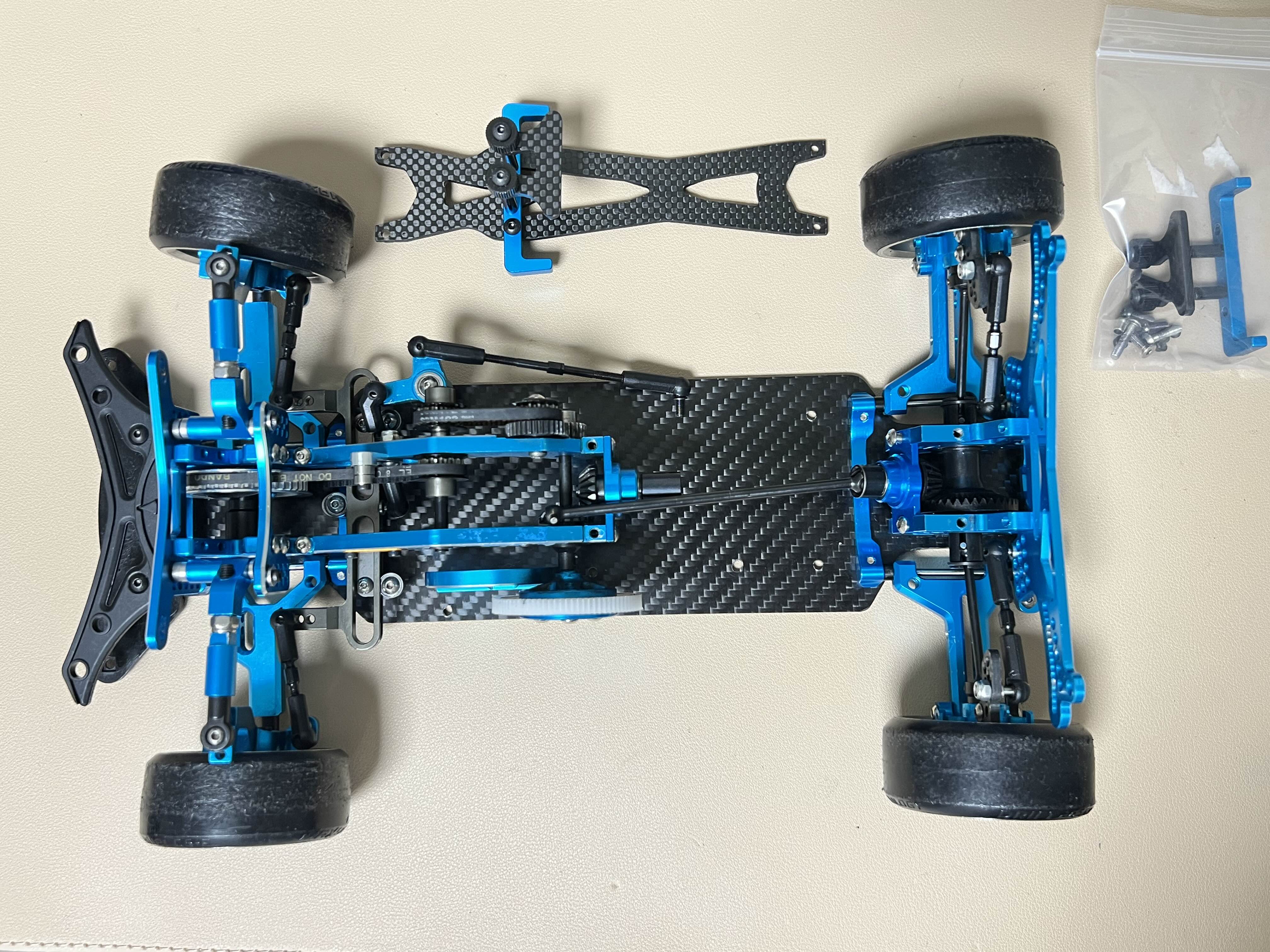

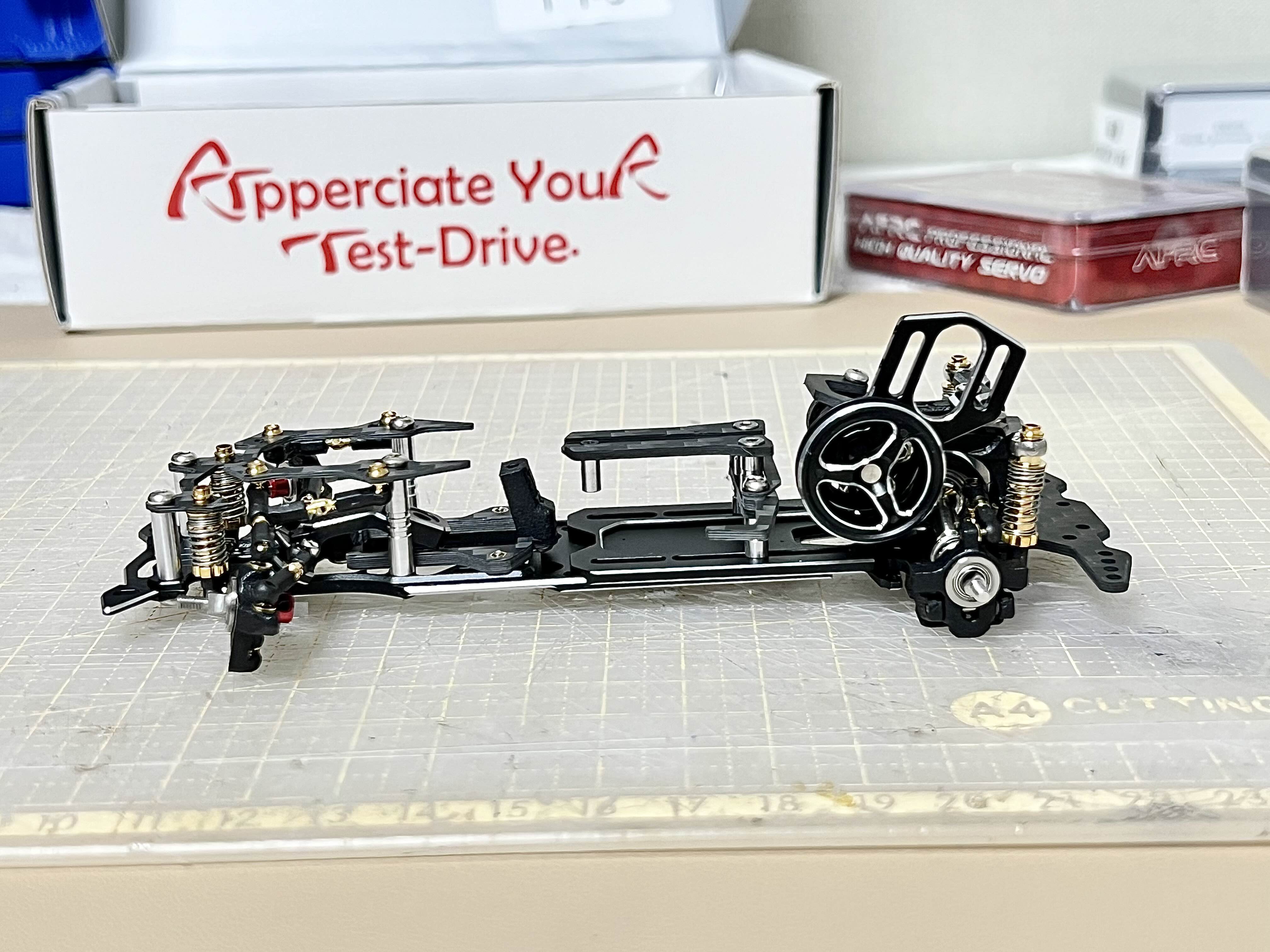

기자재가 모두 빠져있는 상태입니다.

기자재를 모두 장착합니다.

섀시가 길어지니 그만큼 여유공간도 많아져 수월하게 기자재 배치가 가능합니다.

새로운 서보+자이로 조합이 기대되네요

선정리도 가급적 깔끔히 해봤습니다.

휠베 260인 브론즈 하브와의 비교샷

뒷바퀴를 같은 위치에 놓으면 앞바퀴가 차이가 나는걸 볼 수 있습니다.

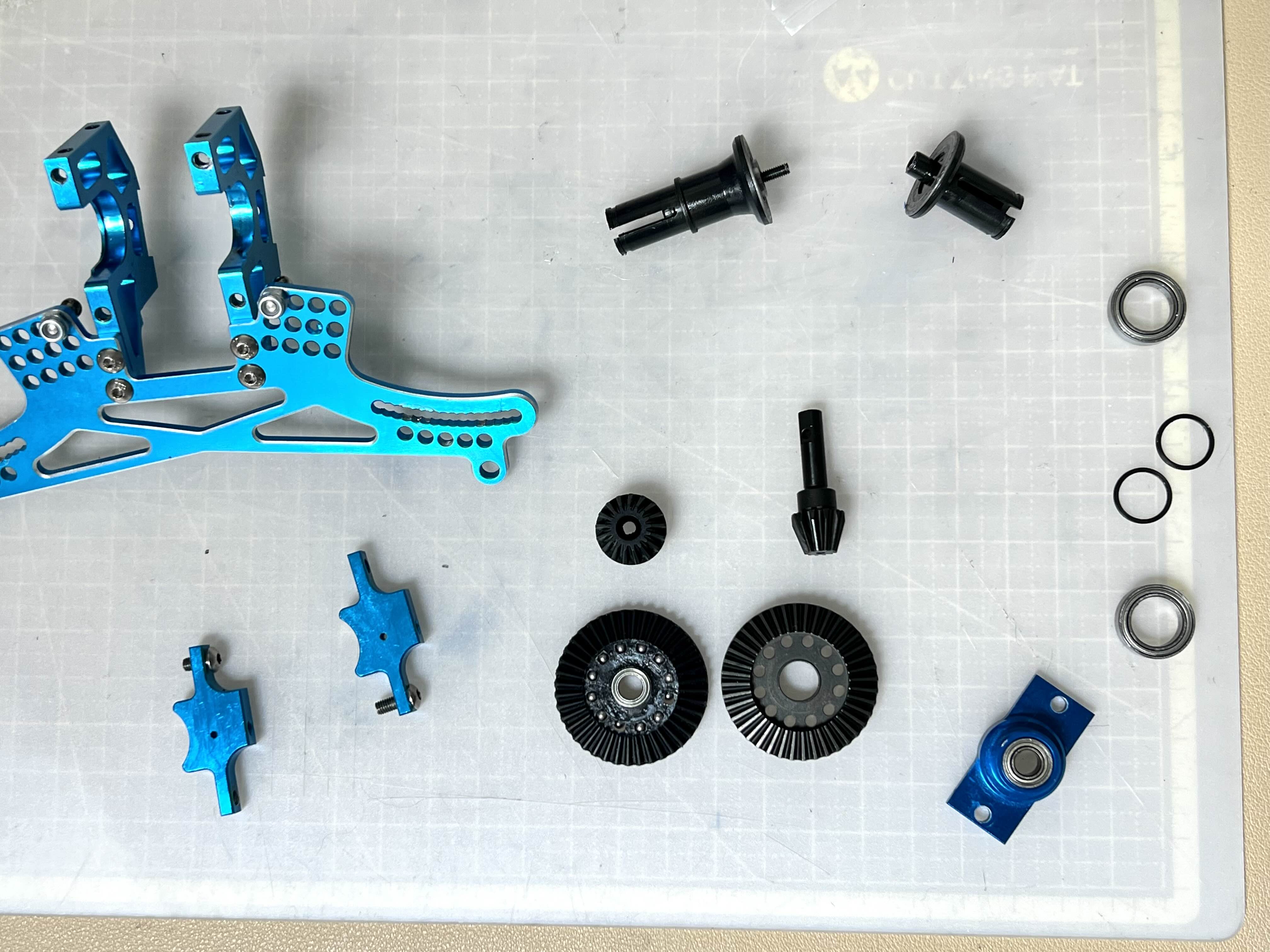

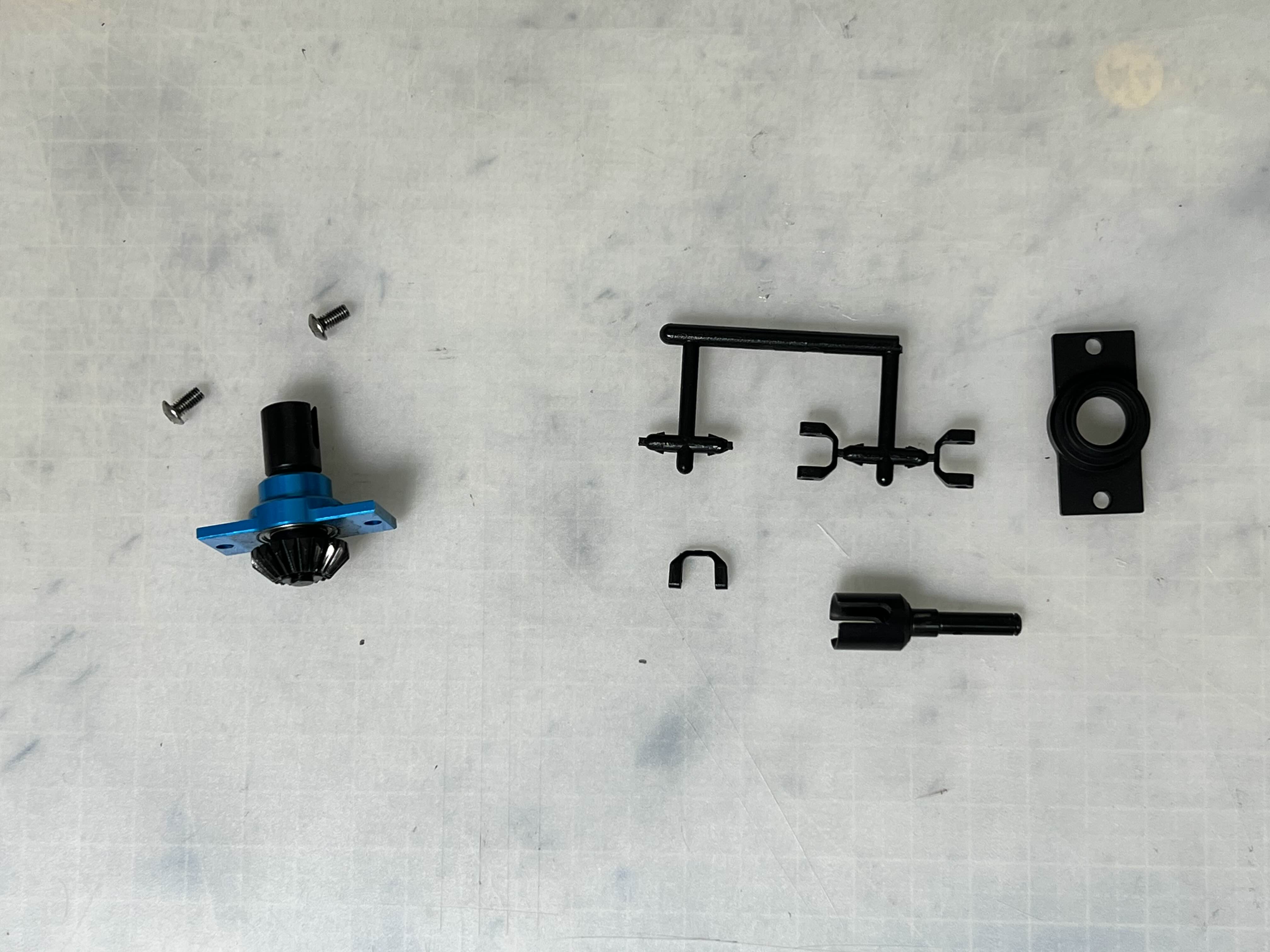

컨버전 하고 남은 부품들입니다.

이로써 하이브리드 제로를 휠베이스 273으로 컨버전 해보았습니다.

아직 제대로 주행을 해본게 아니라서 느낌이 어떨지 너무 궁금한데 조만간 시간을 내어 서킷에 방문해서 주행테스트 해보고 수정할부분 또 보완해서 즐거운 주행을 주는 차로 만들어 보겠습니다.

이상 260->273 컨버전 적용기를 마칩니다.
감사합니다

- 끗 -

컨제입니다.

현재 RE-R Hybrid 차체에 올린 모변(모터+변속기) 조합은
아큐반스 룩손 어자일 10.5T 모터에 아큐반스 변속기를 사용중입니다.


하지만, 좀더 파워풀하고 거친 야생의 느낌이 느껴지질 않는것 같아 RE-R 하이브리드 킷에 주로 사용하는 디라이크 모터를 구해보려 했습니다.


하지만 구형 디라이크 모터는 이미 생산을 중단한 상태. 결국 누군가 사용하다 판매되는 중고품으로만 구할 수 밖에 없다는 뜻인데...
장터에 구매글도 올려보고 수소문도 해보고 구해보려고 나름 노력을 해봤지만 딱히 구해지지 않았습니다.

그러던중

디라이크에서 신형 모터로 새로이 출시한다는 소식이 들려옵니다.

나이스!



선 예약을 통해 정가 보다 저렴히 구매할 수 있었습니다.

https://smartstore.naver.com/drifthigh/products/5239932846


무사히 잘 받아보았습니다.

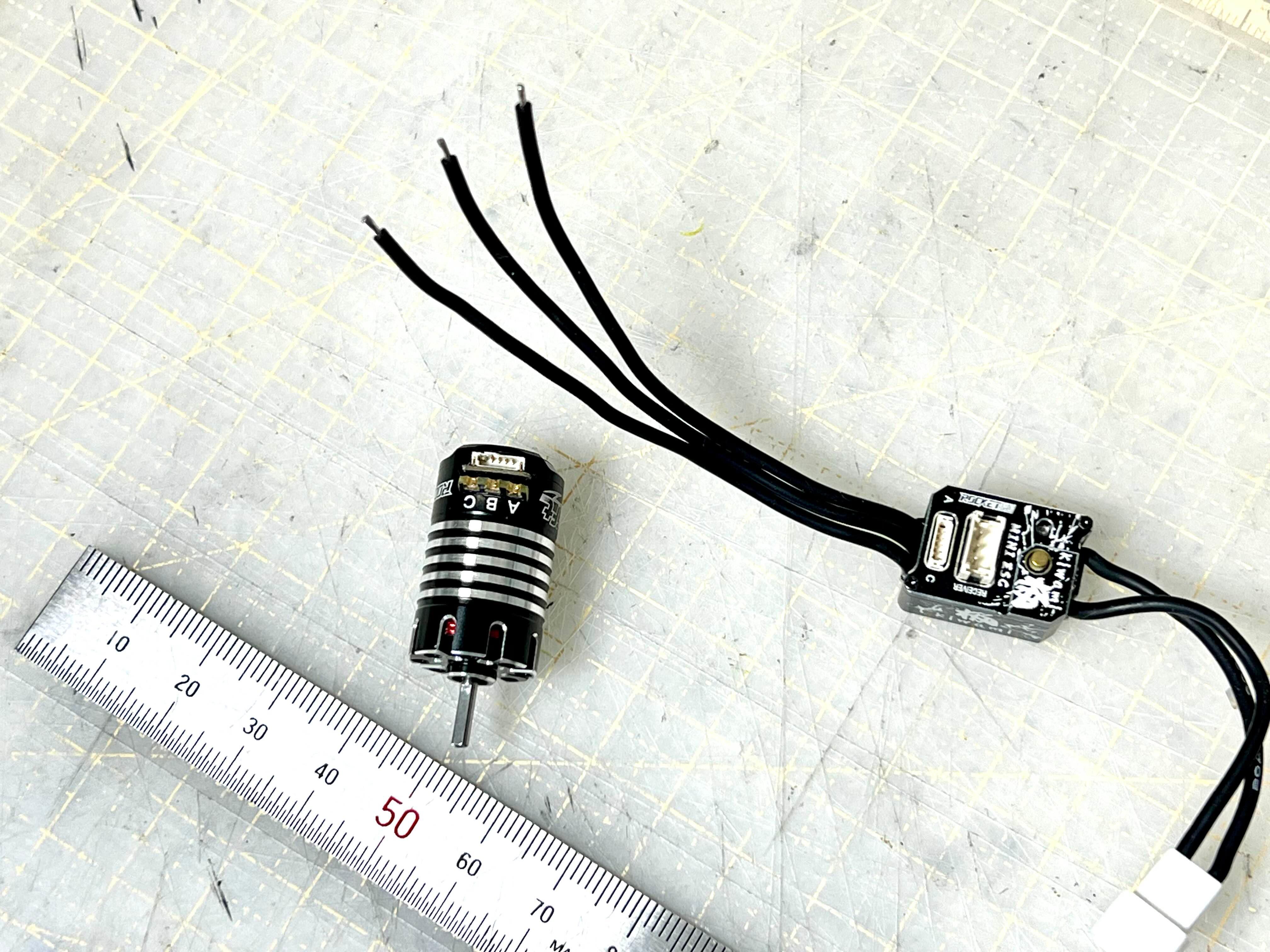

영롱한 자태의 디라이크 모터!

우선 기존 어자일 룩손 모터를 제거하고 남땜해서 변속기와 모터를 연결해줍니다.
A는 A랑, B는 B랑, C는 C랑

센서케이블도 연결해주고

그리고 수신기에 물려서 테스트해보니 정상합니다.

구동 느낌이 상당히 좋습니다.

그렇게 기자재가 변경 되었습니다.

.

.

.

그리고 모터를 바꾸고 몇일 후...

 브론즈 하이브리드 샷시에 사용중이던 서보(자이로 일체형)이 이상증상을 나타냅니다.

그래서 이 제로 샷시에 달려있던 알리발 AFRC 서보와 요코모 V4자이로를 떼서 브론즈 샷시에 이식하게 되었습니다.

그래서 제로 샷시에는 서보+자이로가 비어있는 상태!!!

마침 알리에서 여름행사를 진행한다는 소식이 들려옵니다.

때는 이때다 싶어 장바구니에 알리발 서보 자이로 세트를 담아주고 쿠폰도 미리 받아둔 다음 알리세일의 시작시점인 월요일 00시 결재를 진행합니다.

https://ko.aliexpress.com/item/1005004850606372.html

사실 이게 알리발이긴 해도 너무나도 만족하며 사용하던 서보였고 가격 또한 비슷한 성능의 브랜드 제품의 반값밖에 되지 않는 터라 역시나 같은 서보를 사용해 보기로 합니다.

만약 고장이 나더라도 A/S는 불가하겠지만, 성능 좋고 워낙 착한 가격이라 그로인해 모든게 용서되는 상황ㅋ

그리고, 같은 제조사에서 같이 출시하는 자이로는 과연 어떨까? 얼마나 성능으로 뛰어나며 가성비로 만족시켜줄지 궁금해서 서보와 자이로를 셋트를 판매하는 곳에서 같이 구매하게 되었습니다.

쿠폰과 할인적용으로 58.24달러, 약 77,000원 정도에 결재되며 주문을 했습니다.

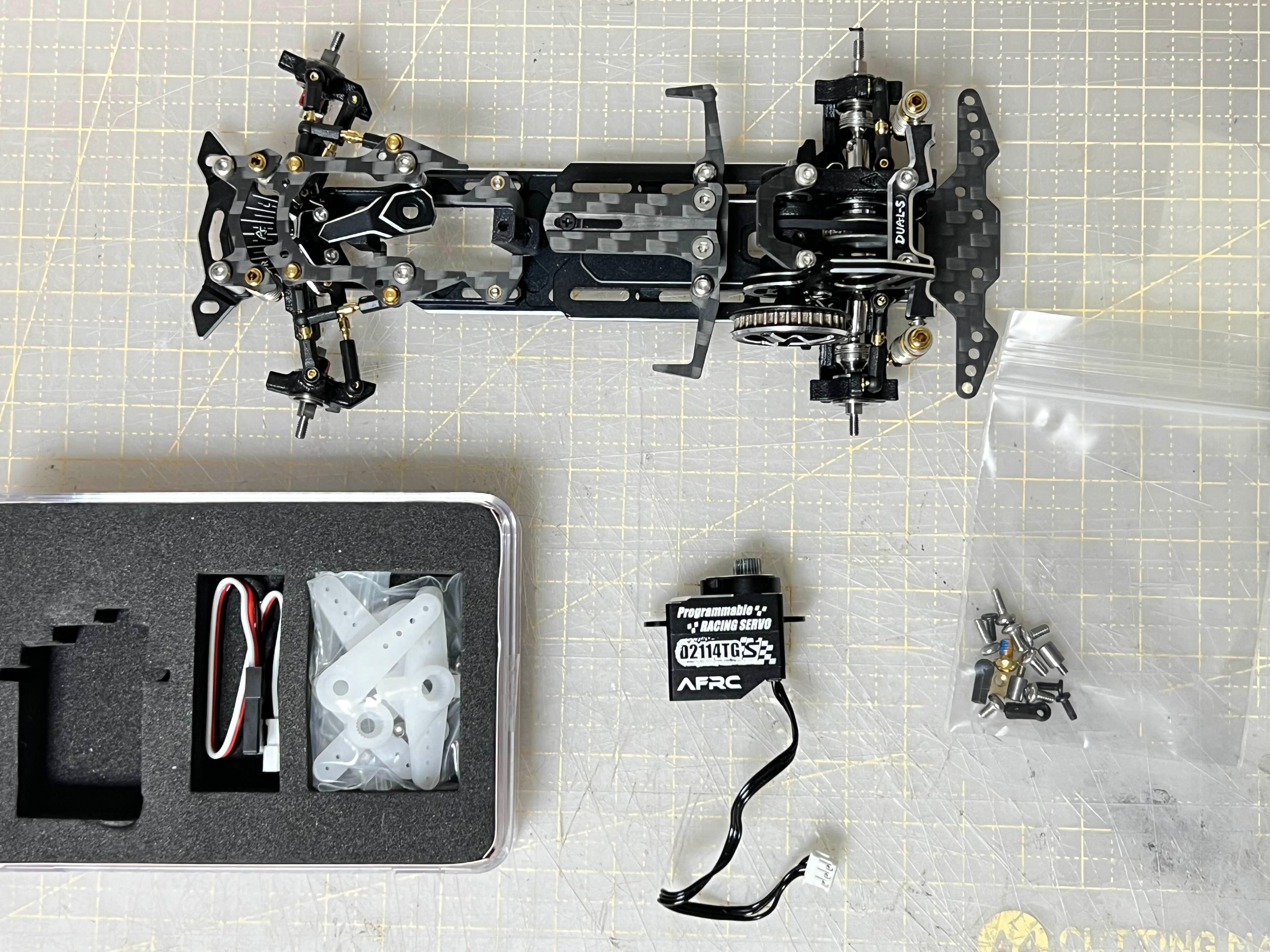

몇일 후 잘 도착한 AFRC 서보와 자이로

나름 고급진 케이스에 들어있는 서보와 대조적으로 비닐에 대충 싸여있는 자이로..

이렇게 하이브리드 제로 샷시에 기자재가 다시 변경되었습니다.

정리하면

- 변속기(ESC) : 아큐반스 자비스 160A
- 모터(Motor) : 디라이크 10.5T Black Edition
- 서보(Servo) : AFRC D3510HB-S
- 자이로(Gyro) : AFRC GYS-1 V3
- 수신기(Receiver) : Sanwa RX-482
- 송신기(Transmitter) : Samwa M12S

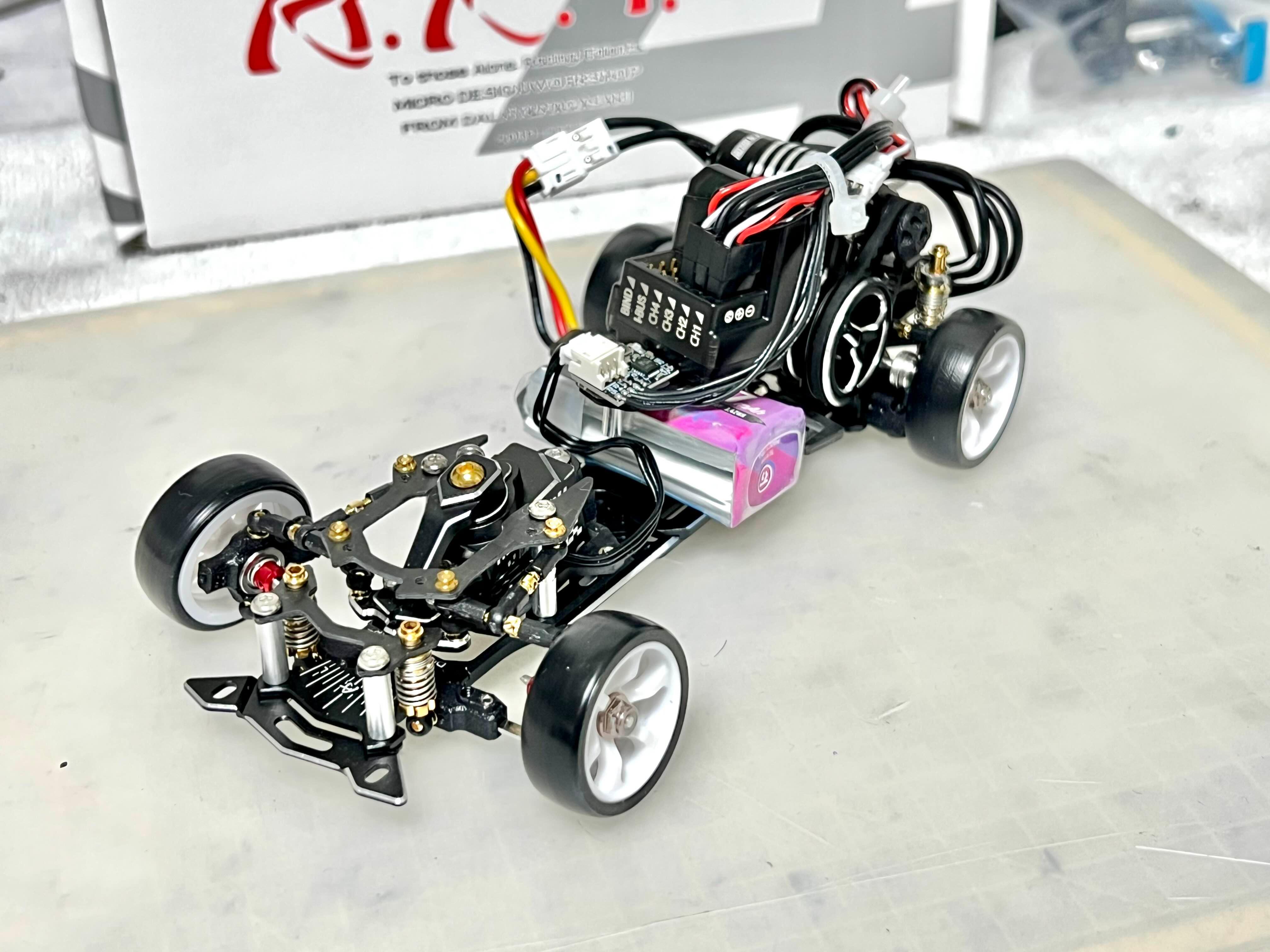

테스트가 완료된 기자재를 차체에 조립합니다.

아직 서킷에서 주행테스트를 해보진 않았지만, 느낌은 너무나 좋고 몹시 기대가 됩니다.


- 끗 -


[드리프트 RC카] Dlike RE-R Hybrid / 바디 마운트 장착 및 핏팅

조립1편은 여기서 → https://kernzeroid.tistory.com/54
조립2편은 여기서 → https://kernzeroid.tistory.com/55
조립3편은 여기서 → https://kernzeroid.tistory.com/85
조립4편은 여기서 → https://kernzeroid.tistory.com/86
조립5편은 여기서 → https://kernzeroid.tistory.com/140


컨제입니다.

조립을 마치고 이제 주행은 가능하니 바디를 씌워줘보겠습니다.

우선 바디를 올려주려면 차체에 바디 마운트를 장착해 줘야겠죠.

그리고 그 후 바디마운트이 바디를 피팅해보겠습니다.

첫번째로
프론트 마운트는 이 제품을 선택했습니다.

https://ko.aliexpress.com/item/4000863633244.html


알리에서 주문했고, 저렴한 가격에 결재하여 잘 도착해주었습니다.

웃긴건, 2개가 한세트가 아니고 개별로 주문하는 형태라서 2개를 따로 주문했네요


조립할 것도 없이 바로 사용하도록 자석까지 장착되어져 있습니다.



그 다음 프론트 바디핀에 장착해줍니다.

얖애서 보면 이런모습이구요

원하는 각도를 맞춰 무두볼트만 조여주면 되니 편합니다.

.
.
.

프론트는 되었고 이제 리어 차례

리어 바디마운트는 이 제품을 선택했습니다.

https://smartstore.naver.com/drifthigh/products/5502614418

마침 중고매물이 올라와 바로 겟하여 장착해줍니다.


앞뒤로 장착된 바디 마운트로 이제 바디를 올려 핏팅을 해볼 수 있게 되었습니다.

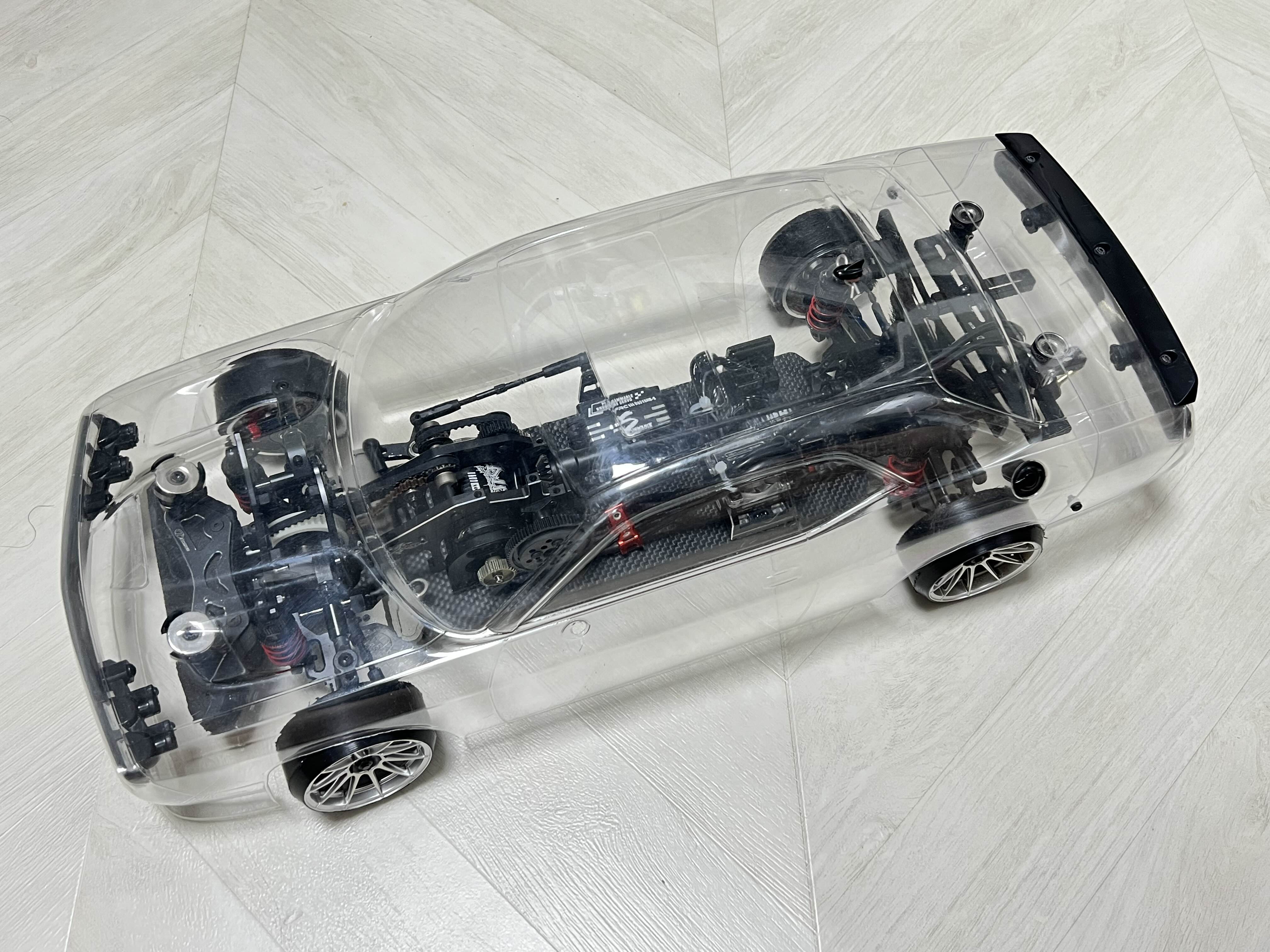

가지고 있던 AMG GT 바디를 살포시 올려보니
딱들어맞네요!!
구웃👍

이로써 하이브리드 제로 샷시에도 바디를 장착시켜 줄 수 있게되었습니다.

이제 테스트 주행 말고도 진짜로 공도는 서킷이든 어디든 미끄러질 준비가 되었습니다.

어떤모습으로 주행될지 몹시 기대가 되네요

이상으로 바디 장착 및 핏팅을 마칩니다.



- 끗 -

컨제입니다.

더운 여름이 다가오고 있습니다.
다른 락클차량과는 다르게 빠른 속도로 주파하는 락버기는 그만큼 모터에 발열이 좀더 발생할것 같다는 생각이 들었습니다.
그래서 락버기이에 달아줄 모터 쿨러를 찾아보던중 멋진 아이템을 하나 발견했습니다.

일명 V8 시뮬레이션 엔진 모터 냉각 팬 라디에이터

어쨋든 모형이지만 쿨러의 역할을 할 수 있고 오픈형 바디인 락버기에 눈요기용으로 좋을것 같아 주문해봤습니다.

https://a.aliexpress.com/_onFuB9Q

14.13$에 결재하고 몇일후
잘 도착해주었습니다.

깔끔한 포장과 설명서까지 잘 들어가 있습니다.

포장을 뜯어 구성품을 꺼내봅니다.

설명서 따라서 잘 조립해보겠습니다.

설명서 앞

설명서 뒤

상당히 많은 량의 나사가 종류별로 들어있습니다.

우선
브라켓을 쿨러 거치대에 연결해줍니다.
유일하게 브라켓은 메탈재질입니다.

쿨러 두개를 브라켓에 달아주고

커버를 씌워줍니다.

위로 올라가는 부품을 달아주고

양쪽 옆 실린더커버(?)를 달아줍니다.
메뉴얼에 어떤 나사를 써야하는지 잘 설명되어 있습니다.

그리고 케이블 모형을 구멍에 끼워 모양을 잡습니다.

극악 난이도였던 2mm 길이의 나사 체결

다 박아주았는데 몇개가 남네요ㅎ

부퓸을 모두 연결해서 완성시켰습니다.

제법 엔진스러워 보입니다.

살짝 무게도 나가는것 같습니다.

실린더 커버를 보니 포드 로고가 보이네요 SOHC엔진

안쪽부분은 모터를 체결할 수 있는 공간이 있습니다.

그대로 락버기에 엔진을 담당하고 있는 퓨전 프로 2300kv 보터에게 시원한 쿨러를 선물해주었습니다.

장착된 모습은 추후에

이상 모형엔진 조립기를 마칩니다

- 끗 -

컨제입니다.

빌드한 LCG에 서보를 변경해보려고 합니다.

첫 빌드시 RC9 49kg 서보로 시작해서
두번째 알리발 얀타르 50kg LP서보를 거쳐
좀더 토크를 올려보고자 역시 알리발 9imod 70kg 직결서보를 선택해 보았습니다.

보통의 서보 연결방식이라면 수신기에 연결되어 수신기에서 나오는 5v의 전압으로 운용될테지만 그에따른 전력의 한계가 있어 특정 이상의 토크를 발휘하기엔 한계가 있습니다.
그래서 수신기의 전원을 사용하지 않고 배터리에 직접 연결되어 높은 전압을 그대로 사용함으로써 보다 쎈 토크를 사용할 수 있는 일명 직결서보를 사용햐보고자 합니다.

이 때문에 직결서보에는 수신기잭과 jst잭 두개가 공존하고, 보통의 서보라면 3가닥의 선만 있을텐데 직결서보에는 4가닥의 선이 존재하는것이 특징 입니다.

https://a.aliexpress.com/_onBG0bq

세일기간에 맞춰 40.5$에 구매완료
얀타르 서보와 비슷한 시점에 도착해 주었습니다.

LP서보인 얀타르 서보와 직결서보를 비교해보니 크기 차이가 큽니다.

갖고있던 미니서보(SG90)과 같이 비교샷

이제 연결을 해보겠습니다.

우선 AM32 변속기를 준비합니다. 그리고 변속기에 안정적인 전압 유지를 위해 캐패시터를 준비합니다.

캐패시터는 저렴하게 알리에서도 구매가능하지만, 그래도 좀더 품질이 좋은 제품으로 안정성을 높이기 위해 나름 고가의 제품을 선택해 보았습니다.

https://naver.me/5c23ZFy4

선택한 용량은 25v 1000uf

국내배송이라 3일만에 바로 도착해 주었습니다.
한개면 충분하지만, 나중을 위해 예비용으로 하나 더 구매했구요

사용할 캐패시터 하나를 떼어주고

변속기에 감싸져 있던 수축포를 제거합니다.

캐패시터의 다리가 긴 부분이 +극, 짧은 다리가 -극입니다.
만약 다리 길이가 같아 구분이 불가능하다면, 캐패시터의 몸통에 흰색 띠쪽으로 나와 있는 다리가 -극입니다.

남땜으로 아래처럼 연결해 보겠습니다.

남땜 성공!

마무리로 캐패시터와 땜질한 부분에 이물질이 닿지 않게 쇼트나지 않도록 투명 수축포로 감싸주었습니다.

변속기쪽은 되었으니 이제 서보에 연결된 jst잭에 배터리의 전원을 인가할 연결선이 필요하겠죠.

방법은 여러가지 입니다.

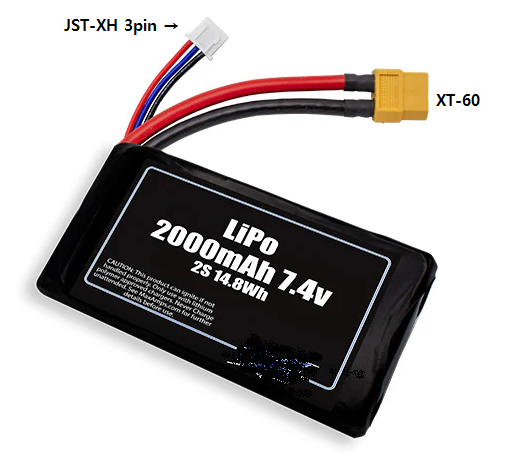

배터리에서 선을 끌어와도 되고, 변속기에서 선을 끌어와도 됩니다.  방법이야 어쨋든 배터리의 +와 -극이 서보로 직접 연결만 하면 되니깐요.

저는 변속기에 연결된 jst잭(BEC로 연결되는 잭)을 Y자 형태로 연장하여 전원을 공급해보고자 합니다.

그러기 위해선 jst용 Y자 케이블이 필요하겠죠

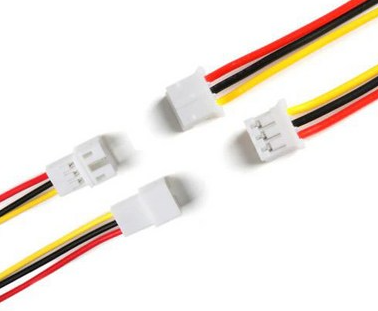

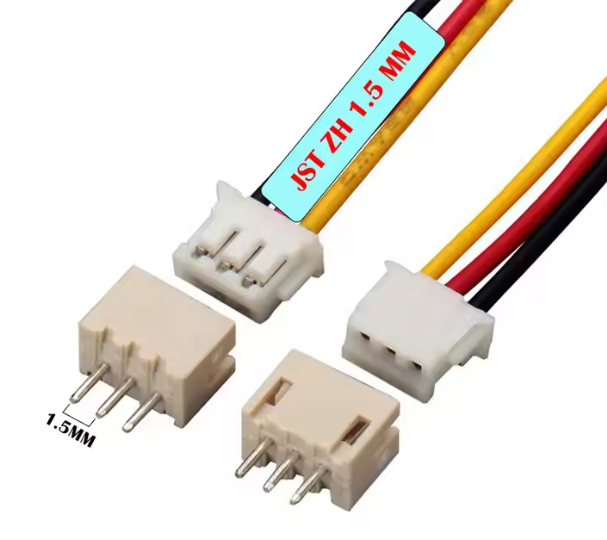

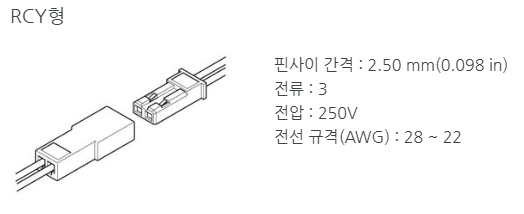

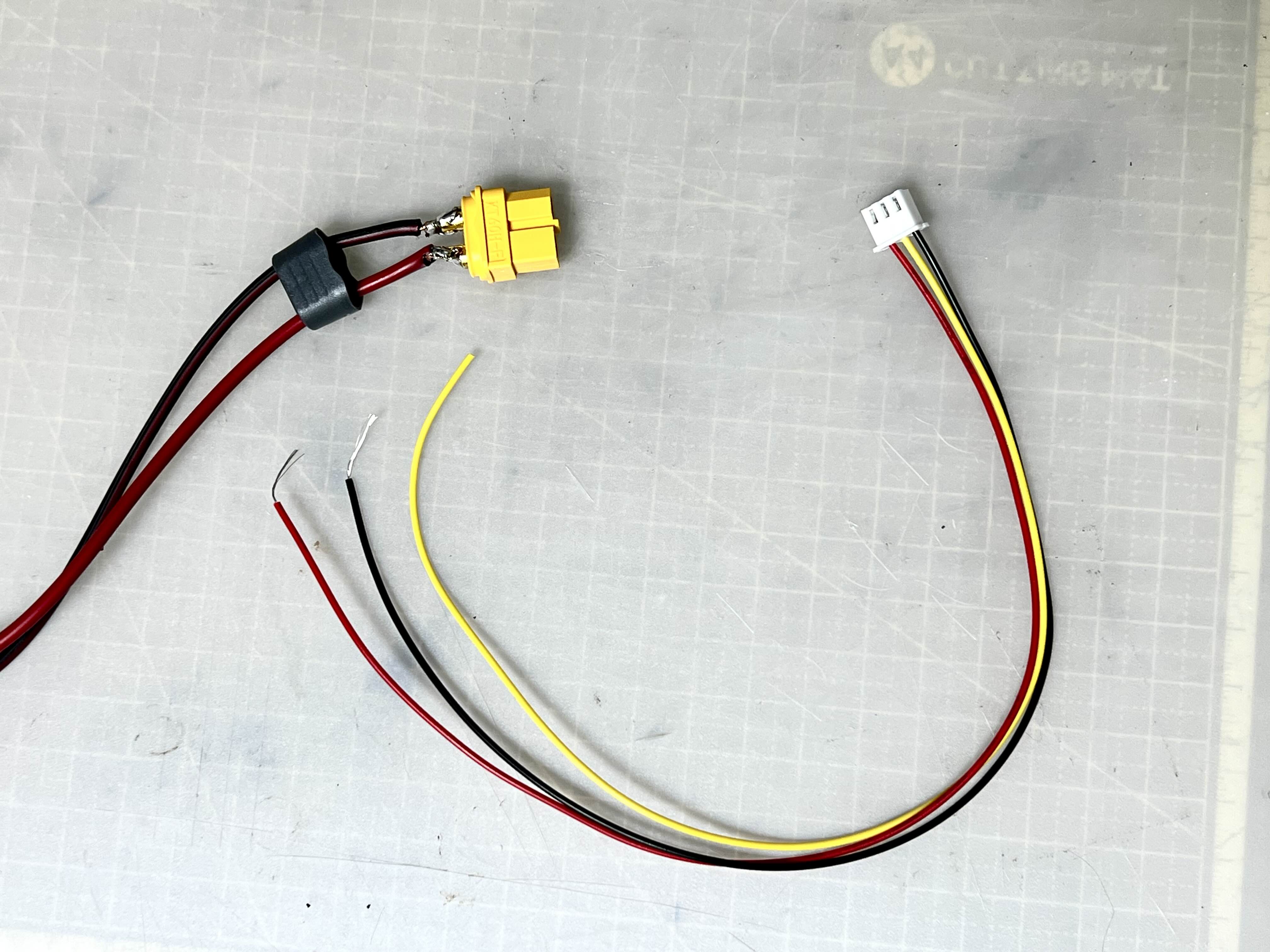

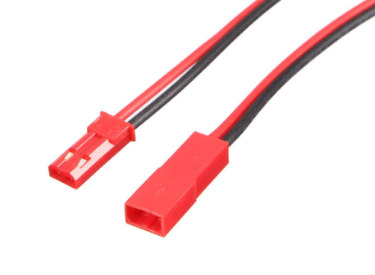

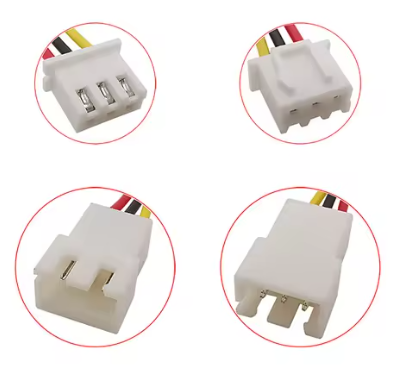

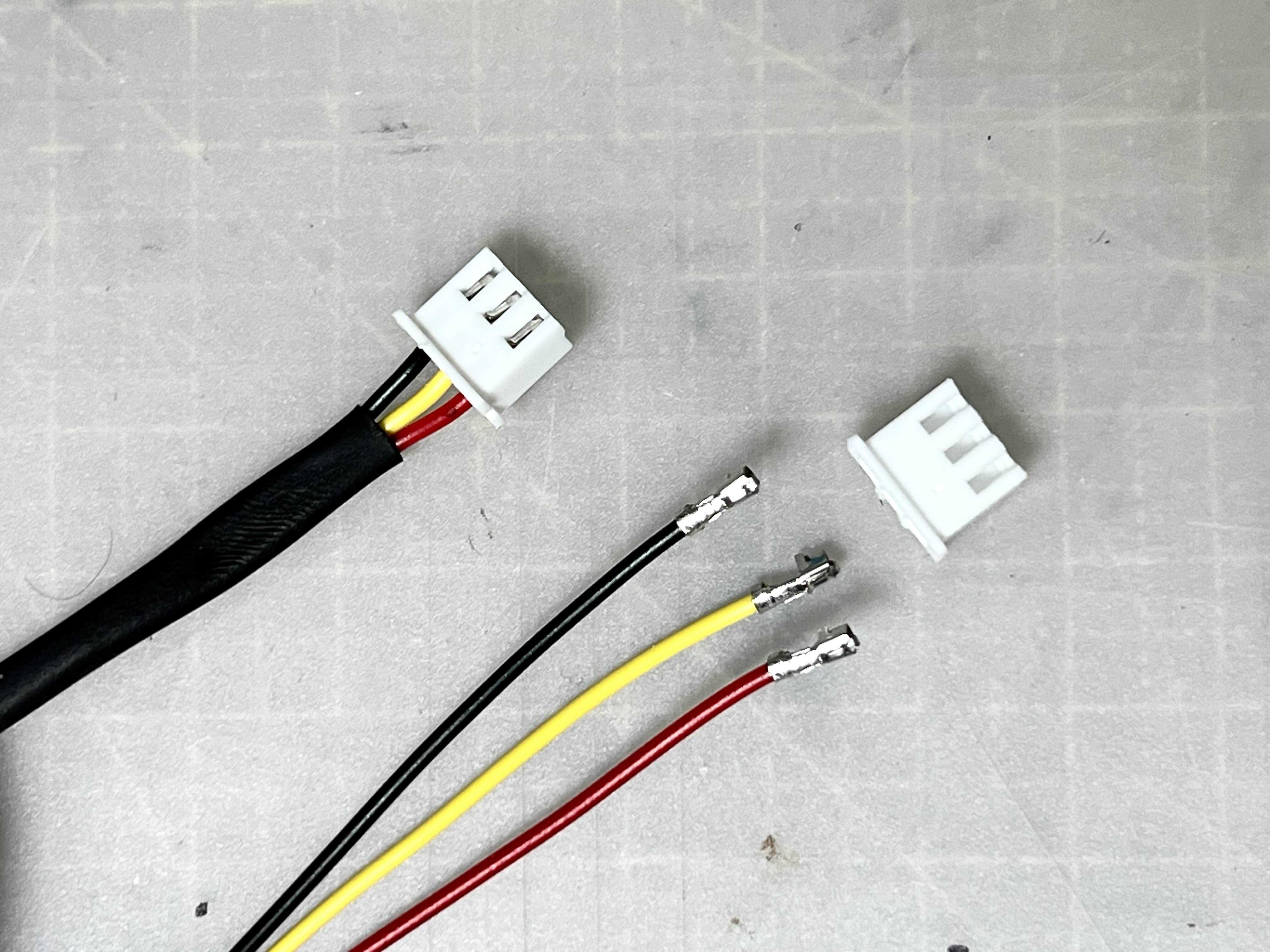

jst 연결커넥커 female 1개와 male 2개를 준비합니다.

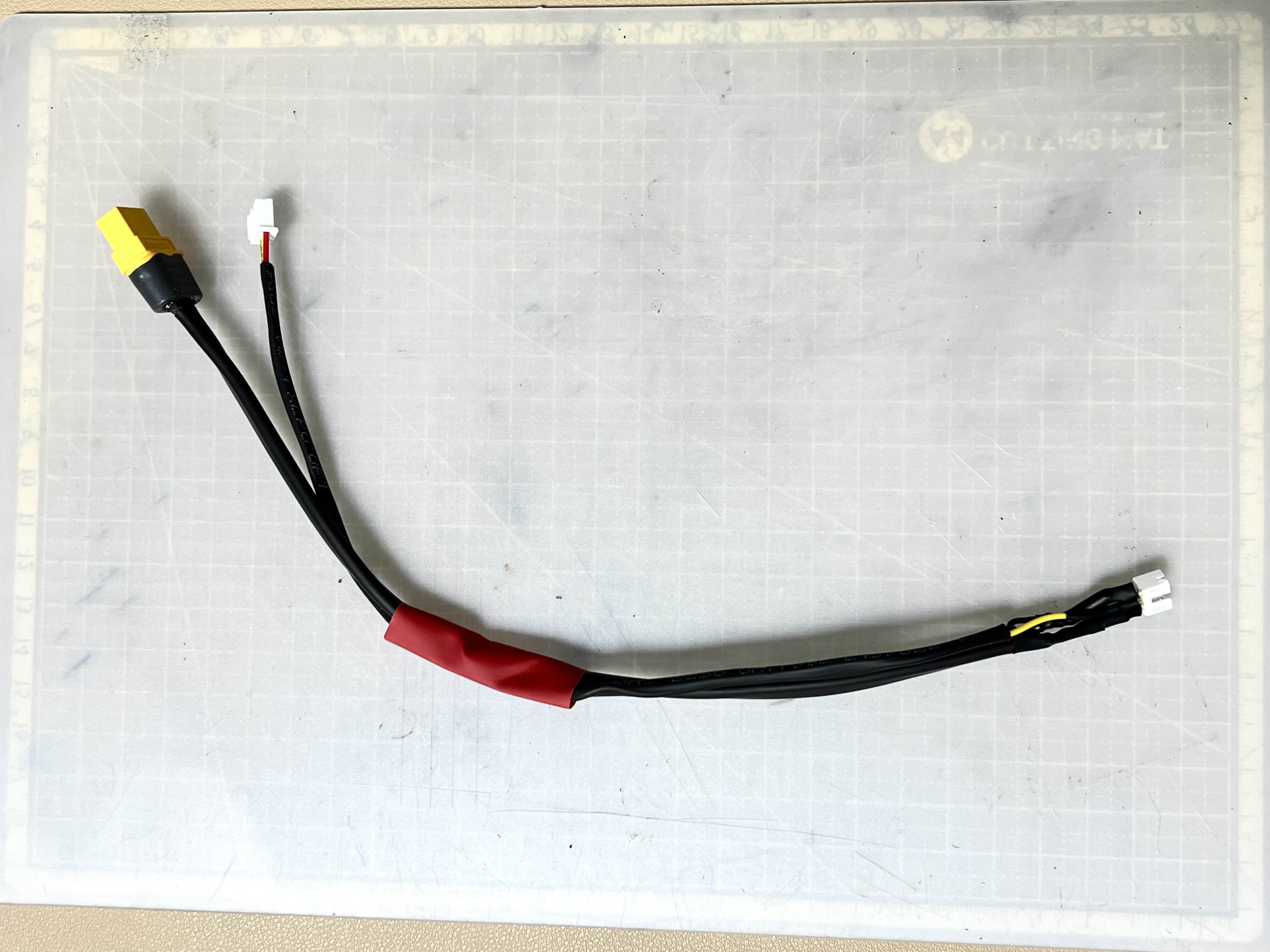

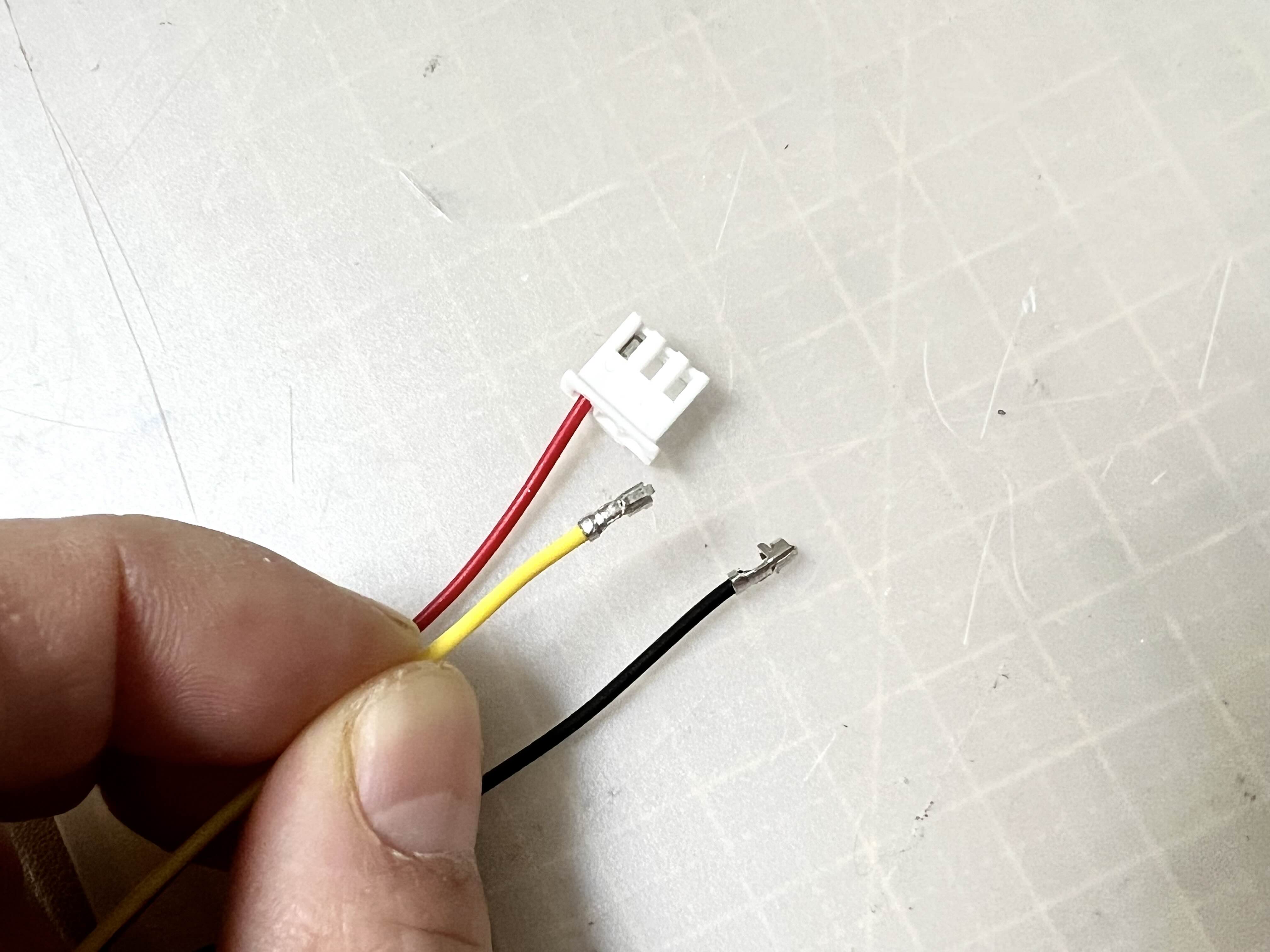

길이를 자르고 +극끼리, -극끼리 연결해서 남땜, 수축포로 마물해서 Y자 케이블을 만들어 줍니다.

이 Y자 케이블을 이용해서 변속기에서 나온 전원을 두개로 나누고, 하나는 BEC전원으로 다른 하나는 직결서보로 물리게 연결합니다.

자 이제 AM32 변속기의 선을 모두 연결해주고, jst Y잭도 연결해주고 서보의 신호선은 수신기로 모두 연결해줍니다.

전체적인 연결배선도는 이렇습니다.

이제 배터리를 연결하고 전원스위치를 올리니 경쾌한 디리릭~ 디리릭~ 소리와 함께 조종기의 신호를 기다리네요.

떨리는 마음으로 조종기의 스티어링을 살며시 돌리니 그대로 반응하는 서보~ 잘 연결되었네요!
정상작동합니다ㅎ

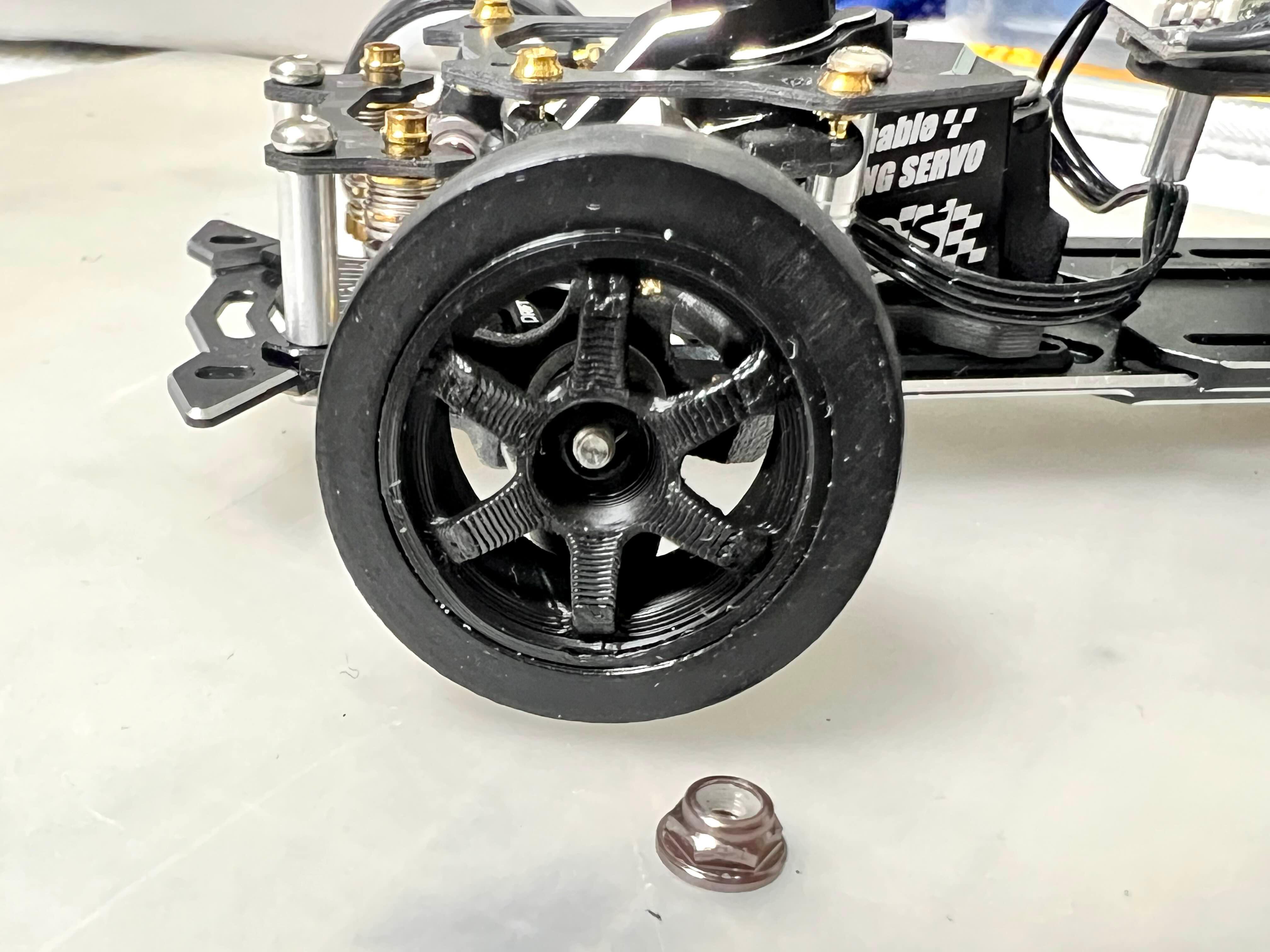

이제 차량에 장착해줍니다.

장시간은 아니지만 잠깐의 테스트에서
큰 이상증상없이 잘 작동하니 산행으로 다시 테스트를 해봐야겠지만 별 문제 없으리라 생각됩니다.

토크도 70kg급이면 어마무시한 힘인데 과연 어떤 성능을 발휘해줄지 궁금하네요.

70kg이라도 끝판왕은 아니기에 또다른 정차역도 있긴 하지만, 토크에 대한 아쉬움이 느껴지지 않는다면 아니 크게 모자람이 느껴지지 않는다면 이만 이걸로 정착해도 되지 않을까 하는 기대를 해봅니다.

제거한 LP 서보는 가벼운 이점을 살려 4WS로 가볼 예정입니다.

이상 알리발 직결서보 연결 교체기를 마칩니다.
감사합니다.


- 끗 -

컨제입니다.

사망선고를 받은 AM32 변속기 대신 똑같은 새로운 AM32 변속기가 영입되어 이 친구를 제 기자재에 맞도록 셋팅을 하고자 합니다.

물론 약간의 비용을 지불하면 USB 연결 커넥터를 구매하여 사용하는 간편한 방법도 있지만,

저는 직접 제작해서 설정을 해보고자 합니다.


준비물.
AM32 펌업된 변속기, 아두이노 나노, 배터리 그리고 연결해서 사용할 PC, 그리고 프로그램

PC에 아두이노를 연결합니다.

1. 우선 아두이노를 사용할 수 있도록 드라이버를 설치해야합니다.

아래 링크에서 [아두이노 드라이버 설치하기]를 참고해서 설치하시면 됩니다. 이미 설치되어 있다면 패쑤!
https://kernzeroid.tistory.com/116



2. 그다음 아두이노 나노에 부트로더를 설치하기 위해 BlHeliSuite(BL헬리 수트) 프로그램을 다운받습니다.
https://github.com/4712/BLHeliSuite/releases


위 주소를 들어가면 .zip파일로 일괄 다운로드 받을 수 있습니다. (2024년 5월 28일 사용 기준 버전입니다)

다운받은 파일의 압축을 해제합니다.

압축 해제된 폴더에 들어가서 BLHeliSuite.exe 파일을 찾아 실행해줍니다.



3. BL헬리 수트 프로그램이 실행되면 메인화면은 눈으로만 훑어주고 바로 Make interface 탭으로 이동합니다.


Make interfaces 탭에 들어가면 아래 순서대로 자신의 PC에 연결된 COM포트를 선택해주고 아두이노 나노의 칩 네이밍인 ATmega328 / 57600 을 선택 후 [Arduino BLHeli Bootloader]를 클릭해서 아두이노 나노에 부트로더를 이식시킵니다.


확인창이 나오면 Yes 클릭!

성공했다는 알림 메시지가 떴으면 정상!

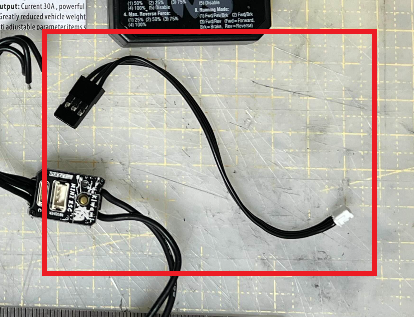

부트로더가 이식되었으면 이제 AM32변속기의 수신기에 연결되는 연결잭을 아두이노 포트와 연결합니다

검은색 -선이 아두이노의 GND에 연결되고
흰색 신호선을 D3핀에 연결되도록 꼽습니다.

 4. AM32 변속기 세부 설정을 할 수 있는 프로그램인 Multi ESC Config Tool을 다운로드 받습니다.
https://drive.google.com/drive/folders/1JNUZwNIkTLifzR_n730nMZ7VH3cnnlrn

전체 다운로드를 클릭해서 한번에 다운받습니다.


역시 압축을 풀고 Esc_Config_Tool_1_82_WIN 폴더로 들어가서 SerialPortConnector.ext 파일을 실행합니다.


5. 배터리를 AM32이 연결합니다.

그리고 AM32설정 프로그램에서 자신의 아두이노가 연결된 COM포트를 선택합니다.
 이때 Direct Connect는 반드시 체크합니다.


정상적으로 연결되었다면 화면에 M1 표시가 뜰 것입니다.


M1을 클릭하니 연결한 AM32 변속기의 셋팅정보를 불러옵니다.


만일 설정 변경이 필요하면 원하는 값으로 변경 후 [Save Settings] 버튼을 클릭해서 설정을 저장해주면 됩니다.

이미 기본값으로 들어있기에 크게 변경할 건 없을 것이고 연결해서 사용할 모터의 KV값만 맞춰서 저장하겠습니다.

특이한점은 직접적인 수치입력이 안되고 마우스로 드래그 해서 수치를 변경하거나, 키보드의 좌우 방향키로 값을 변경할 수 있는데, 변경되는 최소단위가 10이 아니고 40씩 변경되어 세부적인 셋팅이 불가능한점이 있네요..

그래서 전 통돌이 1800kv를 사용중인데, 이 1800값이 정확히 지정이 되지 않고 1820이 가장 근사치라 1820으로 맞추고 저장을 했습니다.

그다음 Input 탭으로 이동합니다.

여기서 Low Voltage Cut Off 항목이 있습니다.

값 320 즉 전력이 3.2v가 되면 Cut Off되어 배터리를 보호할 수 있도록 설정을 해두었습니다.

설정했으니 역시 Save Settings로 저장.


저장했으니 잘 저장되어있나 확인해보겠습니다.
우선 연결된 COM포트를 연결해제시킵니다.


Close Connection으로 연결해제.
그러면 설정창 정보들이 사라지며 연결이 끊어지고 다시 Connect버턴을 클릭 후 M1 을 선택해주면 설정했던 값들이 다시 나타남을 확인할 수 있습니다.
정상적으로 잘 저장되었네요.


이상으로 AM32 변속기의 세부 셋팅을 할 수 있는 Multi ESC Config Tool 연결방법 및 사용법을 알아봤습니다.

참고가 되셨길 바랍니다.

- 끗 -


.
.
.

TMI. 멀티 ESC 셋팅툴에 대한 자세한 설명은 아래 영상에서 확인할 수 있습니다.
https://www.youtube.com/watch?v=HcMdCPzGpt8

컨제입니다.

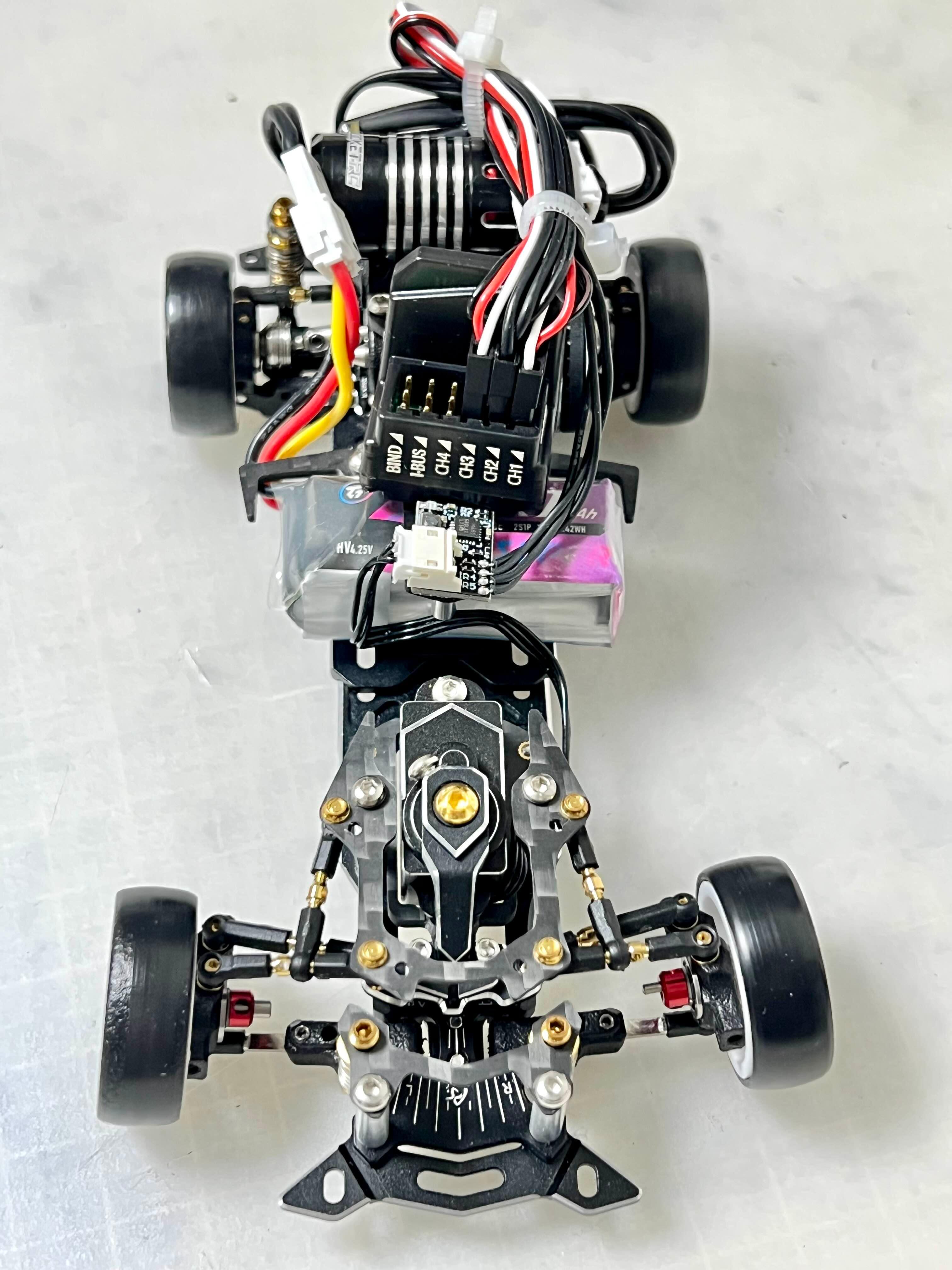

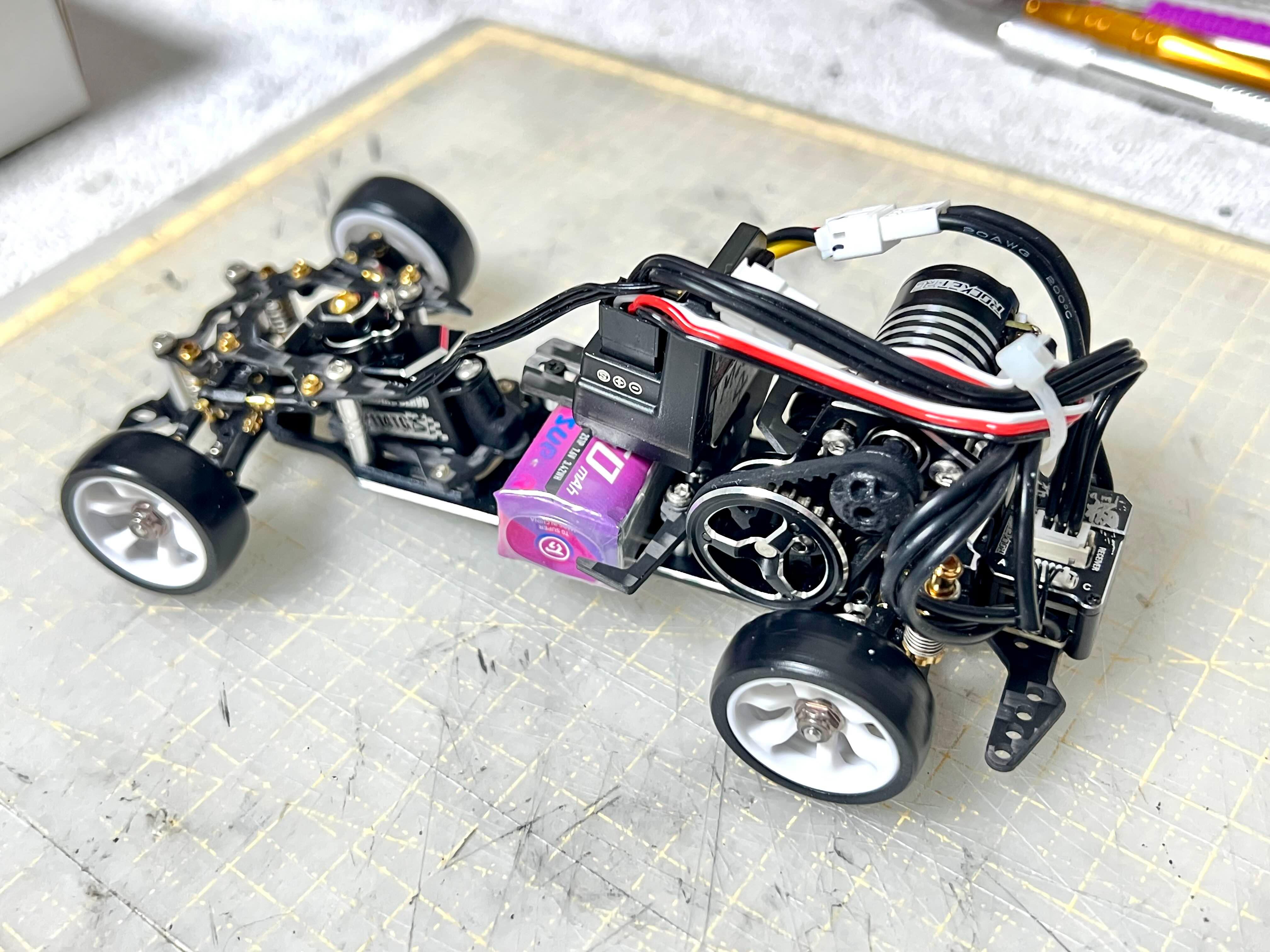

커스텀 LCG 빌드 하여 모변을 퓨전프로 에서 통돌이+AM32 조합으로 변경하고 몇번의 산행을 즐겼습니다.

그동안 3셀 리포 배터리로만 운용했는데, 4셀로 사용시 초저속 및 고속에서도 힘있게 움직이는 차를 체험 해봤기에 4셀 배터리도 추가 구매 했고 잘 도착해주어 주말을 이용해 가까운 안양사로 주행 테스트를 나갔습니다.

새로 구매한 4셀도 산행 전 집에서 문제 없이 테스트 했던 터라 너무도 자연스레 산행을 시작 했는데,
산행 초입 10m 앞에 있는 바위를 비비고 잠시 대기를 하던중...

이상한 타는 냄새가 나고있음을 감지했고 순간적으로 차체로 시선을 향하니
바디 안쪽에서 하얀 연기가 모락모락 피어나고 있었습니다.

문제가 있구나 싶어 후다닥 바디를 벗기고 연결되어 있던 xt60 전원 플러그를 바로 제거 했습니다.
하얀 연기와 진동하는 냄새는 변속기에서 발생하고 있던 것이었습니다.

이런....

일단 준비한 차량은 이 LCG 뿐이라, 동행하기로 했던 크루들이 속속 도착했기에 차량 사망 소식을 전하고는 맨손으로 산행을 이어갈 수 밖에 없었습니다.
(동행하는 차의 주행 모습만 봐도 즐겁기에...)


이후 귀가하여 정비를 해보고자 변속기를 떼어 확인해봅니다.


측면에서 보면 가운데 칩부분 남땜이 아예 기판에서 떨어져있습니다.


혹시나 하고 다시 연결봤습니다.

그리고 3셀 배터리를 연결하니 띠리릭 소리와 함께 정상적으로 작동을 합니다. 어라??

뭐지 싶어 조종기로 조작을 해니까 초저속 스로틀에서는 모터가 반응을 하지 않네요
적당히 스로틀을 당기니 그때서야 제대로 모터가 회전하면서 차가 앞으로 전진합니다.

스티어링은 영향없으니 문제는 없구요

뭐지 싶어 좀더 테스트를 해봤는데 초저속주행이 안되서 이대로는 도저히 산행을 할 수 없다로 결론.
그렇기에 이 변속기는 생명을 다한것으로 사망판정을 내립니다.

아마도 기판 전체에 데미지가 먹은건 아닌것 같구요
저속 가변을 담당하는 FET 칩쪽이 떨어지면서 문제가 되는것 같아보입니다.


원인을 고민해봅니다.

이유가 뭘까?

무리한 모터 고출력이 있었던것도 아니고,
그렇다고 바위를 비비던 도중도 아니고 다른사람과 대화를 하던 중이어서 평지에 가만히 멈춰있던 차량이었고,

여태 여러번의 산행을 해왔으므로 배선의 합선도 문제없었고,
변속기+BEC+배선들을 하나로 뭉쳐 케이블타이로 묶어두었지만 묶여있다해서 발열에도 크게 문제는 없었고,
3셀을 쓰다가 4셀을 쓴게 기존 주행과는 차이점이라면 차이점인데
이게 변속기 기판에 적혀있듯 3 ~ 6셀까지 가능하다는점과 이미 4셀로 잠깐이지만 정상동작하는걸 확인했던터라 더욱 이해가 가질 않는 상황입니다.

의심이라면 4셀로 잠깐의 시간이 아닌 약 10여분 이상의 시간이 흘렀을 던 점이 영향을 주지 않았을까 싶기도 합니다.

당시 상황을 떠올려보면
급히 배터리를 제거하고 난 후 변속기를 살펴보니 기판이 상당히 뜨거웠었고, 그 열기로 인해 붙어있던 JST 커넥터가 그 열기에 녹아 들어 타는듯한 냄새를 유발시키는 것이었습니다.

플라스틱 커넥터가 녹았다는건 그만큼 열이 발생했다는건데 그동안 없던 발열이 났다는건 결국 배터리의 높아진 전압을 변속기가 감당하지 못했던게 아닐까 의심이 드는 상황입니다.
그러면 왜 기판에는 왜 3 ~6S 라고 적혀있는건지...

같이 산행하는 분중에서도 AM32 변속기를 쓰시는 분도 있고, 이분도 4셀로 주행을 하고 있기에 4셀을 사용함으로 변속기가 타게 될줄은 전혀 예상치 못한 일이네요.

암페어의 차이로 인한건가 싶은 생각도 듭니다.
제가 사용하는 AM32변속기는 35A짜리로 그리 큰 전류를 가진 변속기는 아니나 LCG용으로는 충분하다는 결론에 35A짜리로 선택한건데... 70A짜리였으면 타지 않았을까요?



너무 감사하게도 동행하시는 형님분께서 안쓰는 AM32가 있다고 해서 그분 아지트에 들러 동일한 35A짜리 AM32를 전달받았습니다.

모터 커넥터도 따로 손볼필요없이 일치해서 바로 연결!

 배터리 연결하고 테스트해보니 잘 작동하네요
초저속도 무리없이 잘 반응합니다.

AM32는 변속기에 셋팅되는 설정값과 사용하는 모터의 KV값이 일치해야 되기에 세부 설정하는 방법을 찾아내고 직접 셋팅해 보았습니다.

혹시 궁금하신분은 아래 주소에서 확인해보세요
https://kernzeroid.tistory.com/178


어찌되었든 지인형님 덕분에 물려받은 AM32 변속기로 교체해서 차량 주행에 문제는 없게 되었지만,

타버린 기존 변속기를 볼때마다 머릿속에 물음표가 떠오릅니다.

흠...

대체 뭐가 문제였을까요???


.
.
.

- 끗 -

컨제입니다.

늘 RC차를 굴리고 싶은데 막상 차를 굴리려면 시간적인 여유와 공간, 배터리 관리등 신경써야할 것들이 여러개입니다.

드론도 가상으로 조종하는게 있으니, RC도 그런게 있지 않을까 싶어 이리저리 웹서핑을 즐기던중

아주 멋진걸 하나 발견했습니다.

차없이 PC 앞에 앉아 모니터에 나오는 차량을 송수신기를 이용해서  조종할 수 있는 거였습니다.

RC 조종기로 게임을 할 수 있는것도 신선했지만, 무엇보다 아두이노를 통해서 직접 DIY를 통해 제작해서 사용 가능하다는게 무엇보다 신기하고 신선한 충격으로 다가왔습니다.

물론 쉬운 방법도 있습니다. 송수신기를 PC와 연결해주는 어댑터를 돈주고 구매 하면 되는것이긴 한데, 국내 샾에서는 매물을 찾아볼 수가 없네요.

해외로 눈을 돌려보니 이베이에서 판매되는 제품이 나옵니다.

https://www.ebay.co.uk/itm/255791059548

가격은 £21.00
21유로, 우리돈으로 약 32,000원정도 이고 거기다 국제배송비까지 포함하면 너무 비싸겠네요...;



그래서 위 제품을 아두이노로 직접 DIY해서 제작해보고자 합니다.

참고한 사이트입니다.
https://kekse23.de/2017.02.22/778/diy-rc-usb-adapter-fuer-vrc-pro/

준비물은 아두이노 마이크로(Arduino Micro)가 꼭 필요합니다. 정확히는 ATmega32U4 칩을 사용하는 아두이노 이어야 합니다. 그리고 수신기에 꼽을 수신기잭(일명 후타바잭) 2개, 납땜기와 PC가 있으면 되겠네요

ATmega328 칩을 사용하는 아두이노 나노(Arduino Nano)는 적용이 불가능합니다. 나노를 가지고 직접 적용해봤는데, 소스 업로드시 컴파일 오류가 발생하면서 아예 로딩이 안되는 현상이 있었습니다.

그래서 반드시 아두이노 마이크로 만 가능합니다.

역시 알리에서 냉큼 주문을 해봅니다.

https://ko.aliexpress.com/item/1005005921690245.html

코인할인 적용해서 4.59$ 우리돈 약 6,270원으로 결제되네요.


그리고 몇일 후 잘 도착했습니다.


간단한 칩 설명과 함께 아두이노 마이크로 본체와 빵판에 연결할 수 있는 핀이 들어있네요


PC에 연결하고 정상작동여부를 확인합니다. 정상확인 완료.

소스를 업로드 해야겠죠. 소스는 참고한 사이트에서 다운로드 받습니다.

https://kekse23.de/2017.02.22/778/diy-rc-usb-adapter-fuer-vrc-pro/


그리고 아두이노 IDE에서 열어준다음 컴파일 및 업로드 성공!


TMI.
아두이노 IDE 설치방법은 따로 글로 남겨두었으니 참고하시면 되겠습니다.
https://kernzeroid.tistory.com/116


TMI 2.
만일 JoyStick 라이브러리 에러가 발생한다면
https://github.com/MHeironimus/ArduinoJoystickLibrary/archive/master.zip
위 주소를 클릭해서 조이스틱 라이브러리 파일을 다운로드 받은 다음
스케치 - 라이브러리 포함 - .ZIP라이브러리 추가 메뉴를 클릭해서 다운로드 받은 라이브러리 파일을 선택 한 후 다시 컴파일을 시도하면 됩니다.


업로드 완료!


이제 수신기에 연결할 수 있는 케이블을 아두이노에 남땝해줍니다.

남땜은 아래 그림처럼 연결해서 땜을 하면 됩니다.

채널2인 TH 즉 스로틀에 연결되는 변속기로 부터 전원을 공급받기에 TH부분에 +극과 -극이 존재하고 그로부터 수신기 전원이 켜지게 됩니다. 채널1인 ST 스티어링은 단순히 신호선만 연결하게 됩니다.

납땜 시작!


앞뒤로 남땜이 잘 되었습니다.


남땜은 끝났으니 투명 수축보를 적당한 길이로 자르고, 씌워줍니다.


깔끔히 수축포로 감싸진 아두이노 마이크로


자 이제 연결할 송/수신기가 필요하겠죠

산와 MT-4 송신기와 RX-37W 수신기를 준비했습니다. 둘은 서로 바인딩 되어 있는 상태이어야 합니다.


아두이노에 납땜된 연결잭을 수신기에 꼽습니다.

채널1 - ST 부분에 1개짜리 선을 연결하고
채널2 - TH 부분에 3개짜리 선을 연결합니다.


그리고 소스를 업로드 할때 사용하는 USB케이블 연결하고 반대쪽은 PC로 연결해줍니다.



물리적인 준비가 다 되었습니다.

이제 소프트웨어로 넘어갑니다.

송신기 전원을 ON 하고 USB 포트를 PC에 연결합니다.

수신기에도 전기가 인가되며 윈도우에서 아두이노를 인식하게 됩니다. (아두이노 IDE가 설치된 PC이외에도 또 다른 PC에 연결시 자동으로 인식)

윈도우 [시작] 버튼 클릭 혹은 윈도우 키를 누르고 검색항목에 joy를 입력합니다.

(마우스 클릭이 귀찮으시면 joy.cpl을 모두 입력 후 엔터키를 눌러도 됩니다)


그럼 위에 'USB 게임 컨트롤러 설정' 이 나오면 클릭합니다.


게임컨트롤러가 아두이노 마이크로로 인식하고 상태에 '확인'이 뜹니다.

여기서 '속성'을 클릭합니다.



속성창이 뜨면서 네모칸 안에 + 표시가 보입니다.

송신기로 스로틀과 스티어링을 움직여 봅니다. +표시가 움직이면 연결이 잘 된것 입니다.

혹시 +표시가 구석에서 움직이고 있다면 [설정] 탭에 가서 재설정을 해줘야 합니다.


[보정] 버튼을 클릭해서 장치보정 마법사를 통해 지시하는대로 따라서 설정을 다시 잡아주시면 됩니다.

조작이 정상적으로 된다면 준비가 다 되었으니 게임을 즐기시면 됩니다.

참고로 VRC Pro는 스팀(steam)을 통해서 이용 가능하며, 유료로 결재해야하는 게임입니다.

https://store.steampowered.com/?l=korean
스팀가입은 무료, VRC Pro는 유료!

게임에 들어가면 컨트롤 옵션에서 꼭 '아두이노 마이크로'를 선택해야 송수신기를 사용할 수 있으니 이점 꼭 기억해두세요!


Enjoy the Virtual RC Game~!

이상으로  아두이노로 RC – USB Adapter 만들기를 마칩니다.

감사합니다.

- 끗 -
