디라이크 RE-R 하이브리드 제로(D-Like RE-R Hybrid Zero)는 가급적 순정 상태를 유지해 주행을 하려고 하는 편입니다.

휠베이스 273 컨버전시 어쩔수 없이 기존 부품을 사용할 수 없기에 추가 부품을 구매해서 사용했지만, 가급적 옵션을 적용치 않고 굴리려고 했는데, 그래도 조금의 업그레이드를 통해 성능을 끌어올릴 필요성을 느낍니다.

그래서 무조건 있어야하는 바디마운트 등은 옵션을 제외하고

필수(必반드시 필; 修배울 수), 그러니까 있으면 좋고 없어도 상관없는 옵션성 제품이 아닌
반드시 필요한 필수옵션을 장착해 보려합니다.

필수라는건 주행 성능에 큰 영향을 미친다는 의미이기도 합니다.

과연 얼마나 업그레이드 될지 궁금합니다.



우선 필수옵션 4가지를 준비합니다.

1. 【DL325-2】 RDS 스트롱 기어 볼디프용(40T/12T)
2. 【DL401-2】 센터 드라이브 샤프트(조인트 타입)

3. 【DL351】 스트롱 디프 조인트(프로텍터 사양)(볼 디프용)
4. 【DL332】 도그본(유니버셜) 프로텍터


옵션 장착 전



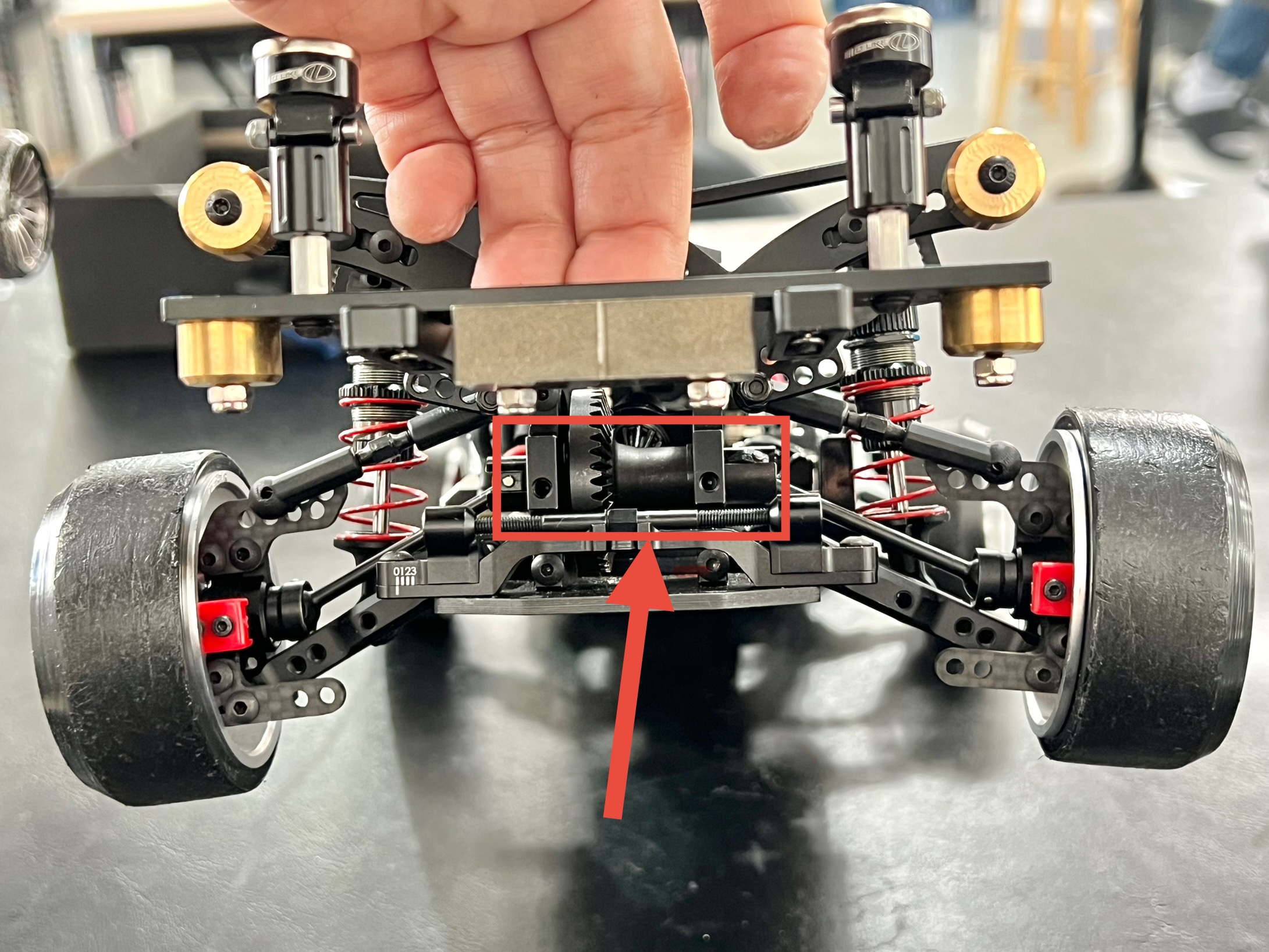

우선 볼디프 DL325 옵션을 적용하려면 추가로 DL401이 같이 적용되어야 합니다.

순정은 40T / 17T로 높은 기어비로 인해 고출력을 내기 한계가 있지만
이 옵션 적용시 40T / 12T로 기어량이 작아지면서 기어비가 낮아져 기존대비 좀더 고출력을 뽑아 낼 수 있다고 합니다.

DL351 디프 조인트 사용시는 역시 DL332 가 같이 적용되어야 합니다. (아래 사진 참고)

이 DL351옵션이 필요한 이유는 도그본(유니버셜)이 디프 조인트컵을 조금씩 갉아먹으면서 유격이 발생하게 되는데, 이를 방지해주기 위한 목적이라고 합니다.
아무래도 유격이 생기면 구동계의 베어링이나 기어류들이 조금씩 데미지를 입게 되고 파손까지 가는 상황이 발생할 수 도 있기에 가급적 안전성을 확보하기 위함 이겠죠

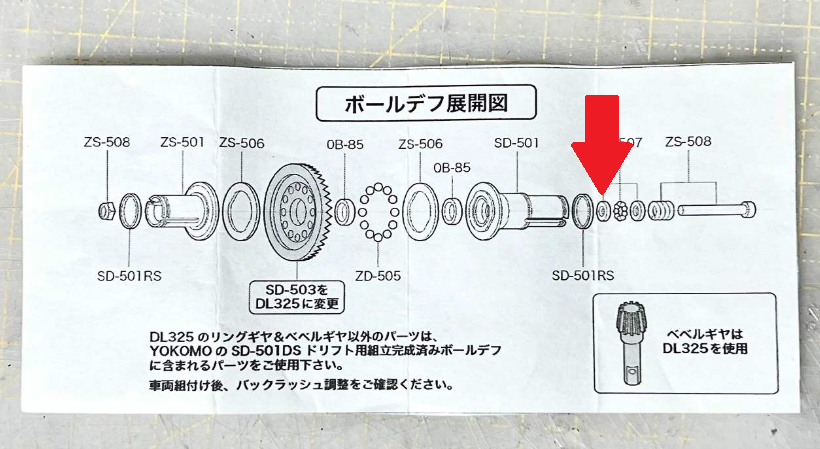

DL325 에 설명서가 동봉되어 있네요

교체 방법은 이렇습니다.

대략적인 절차는 눈에 익혔으니 적용해봐야겠죠.


차체를 가져오고

당연한 말이지만, 분해는 조립의 역순이므로 메뉴얼을 펼치고 교체 부품의 위치를 확인 후 하나씩 천천히 분해를 진행합니다.


우선 디프 조인트부터 진행해봅니다.

왼쪽이 순정, 오른쪽이 옵션부품입니다.

옵션제품이 뚫려있는게 더 넓네요 (프로텍터가 들어갈 구멍때문인듯)

잘 진행하다가

.

.

.

이런... 사고가 터졌습니다.....ㅠ

볼디프 기어를 분해시 힘조절 실패로 그만 디프볼 8개를 공중으로 날려버렸습니다...

방안 여기저기 흩어져버린 지름 1mm 크기의 쇠구슬들....

찾고 찾아 6개는 찾았지만 나머지 2개를 찾지 못하겠네요. 이런;;

어쩔수없이 몇일 후 드리프트하이 서킷에 방문해 쇠구슬을 구매했습니다.

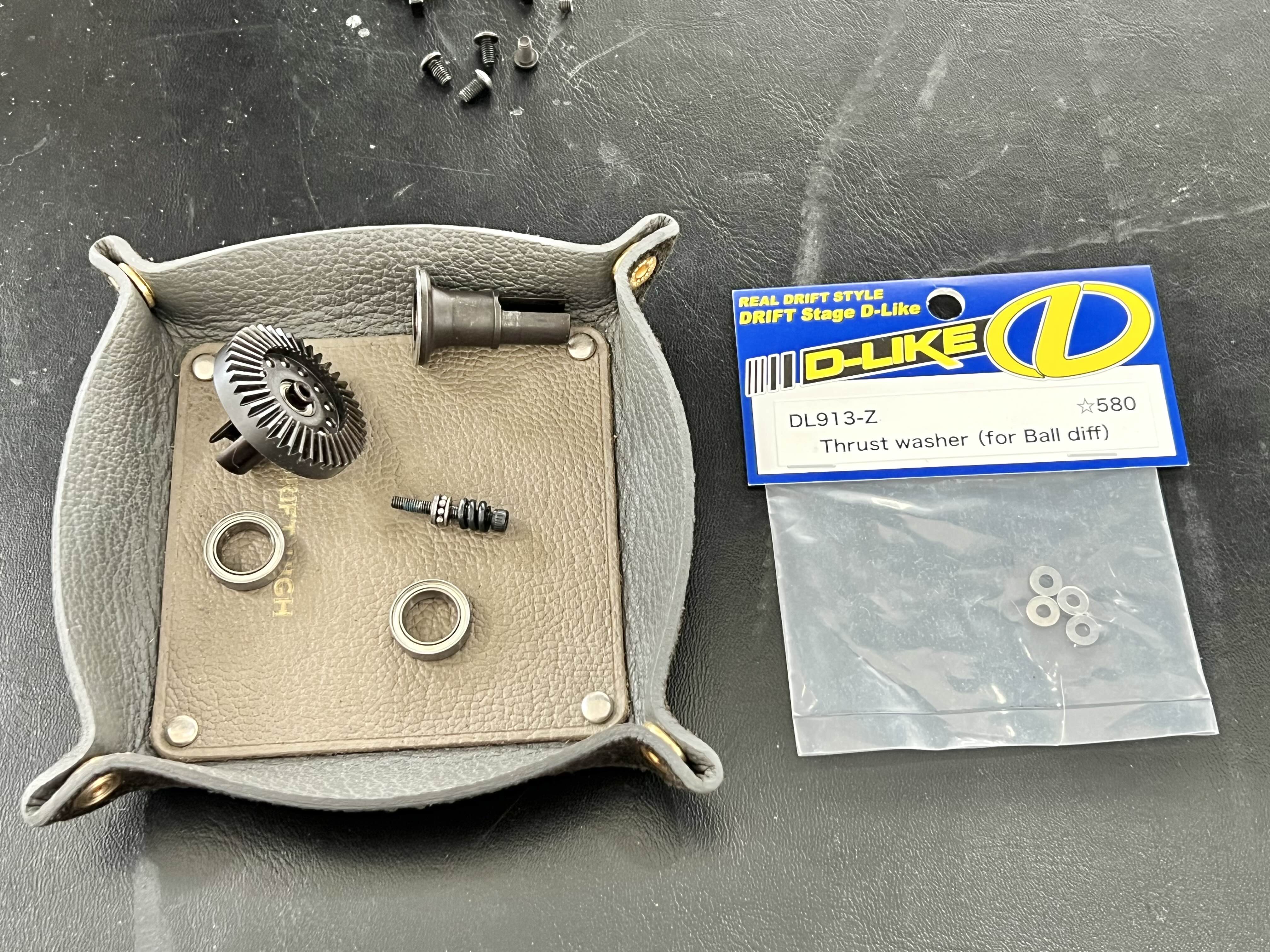

파츠명 【DL912-Z】이고 작은 볼 8개가 들어가있는 파츠입니다.

커피한잔 마신샘 치고 새로 구입한 트러스츠 볼 8개 (작은크기)를 조립순서에 맞게 잘 넣어주고 나사로 막아줍니다.

거꾸로 새어나오는걸 방지하기 위해 임시로 MIP 드라이버 보호캡을 넣어놔주고(나중엔 뺄용도)

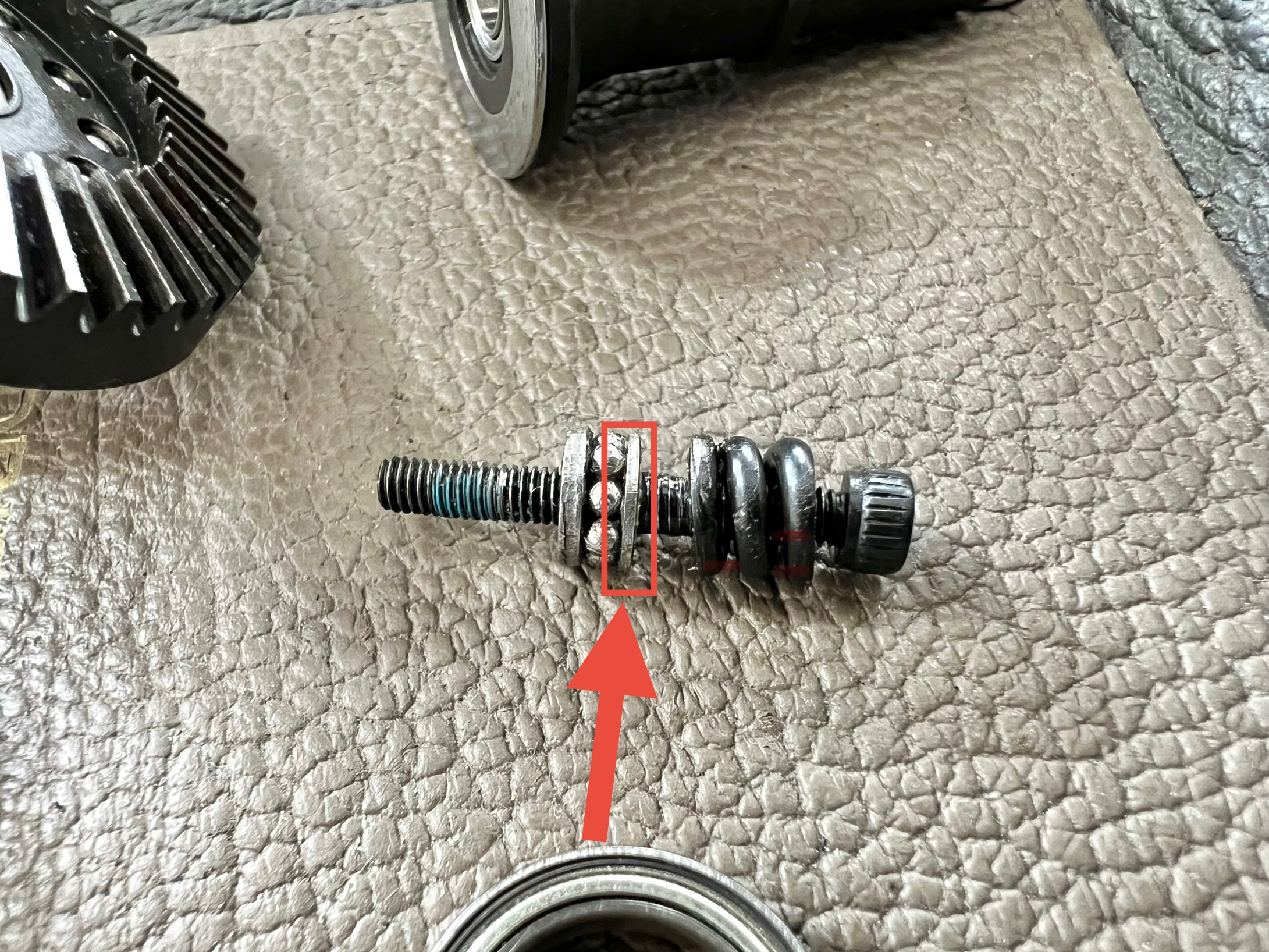

볼디프 기어를 분해해 기존 순정파츠와 비교해봅니다.

좌측이 순정, 우측이 추가할 옵션

확실히 옵션이 두께도 두껍고 무게도 묵직합니다. 무게로 인한 트랙션 Up↑

볼디프 안에 있는 큰 디프볼까지 모두 옮겨주고 나사로 조여주어 완성.

도그본(개뼈)에는 프로텍터를 끼워줍니다.

프로텍터는 수지재질이라 유연해서 끼우기 어렵진 않습니다.

이제 센터드라이브 샤프트쪽 베벨기어(일명 초코송이)를 바꿔줄 차례

기존 순정품을 제거하고, 옵션 【DL401-2】 파츠로 교체해줍니다.

이 파츠에는 핀이 빠지지 않도록 고무링도 동봉되어 있는데,

이 고무링이 시간이 지나게 되면 탄성이 약해져 고속으로 샤프트가 회전시 핀이 고무링을 뚫고 날아갈 경우도 있다고 해서 보험차원으로 수축튜브를 감싸주어 한번더 핀이 날아가지 않도록 해 두었습니다.

분해된 모든 부품을 다시 원래대로 조립합니다.

볼디프도 다시 장착하고, 쇽타워랑 리어마운트도 다시 연결하고 마지막 배터리마운트까지 재조립 완성!

이제 주행을 해봐야겠죠.

방구석 테스트 주행은 어느정도 만족!

돌아오는 주말을 이용해 드리프트하이 서킷을 방문해서 본격적으로 테스트 주행을 해 볼 예정입니다.

멋지게 잘 가주길 바라며~

이상 디라이크 하이브리드제로(일명 하브제로) 필수옵션 장착기를 마칩니다.

긴글 읽어주셔서 감사합니다.

- 끗 -

컨제입니다.

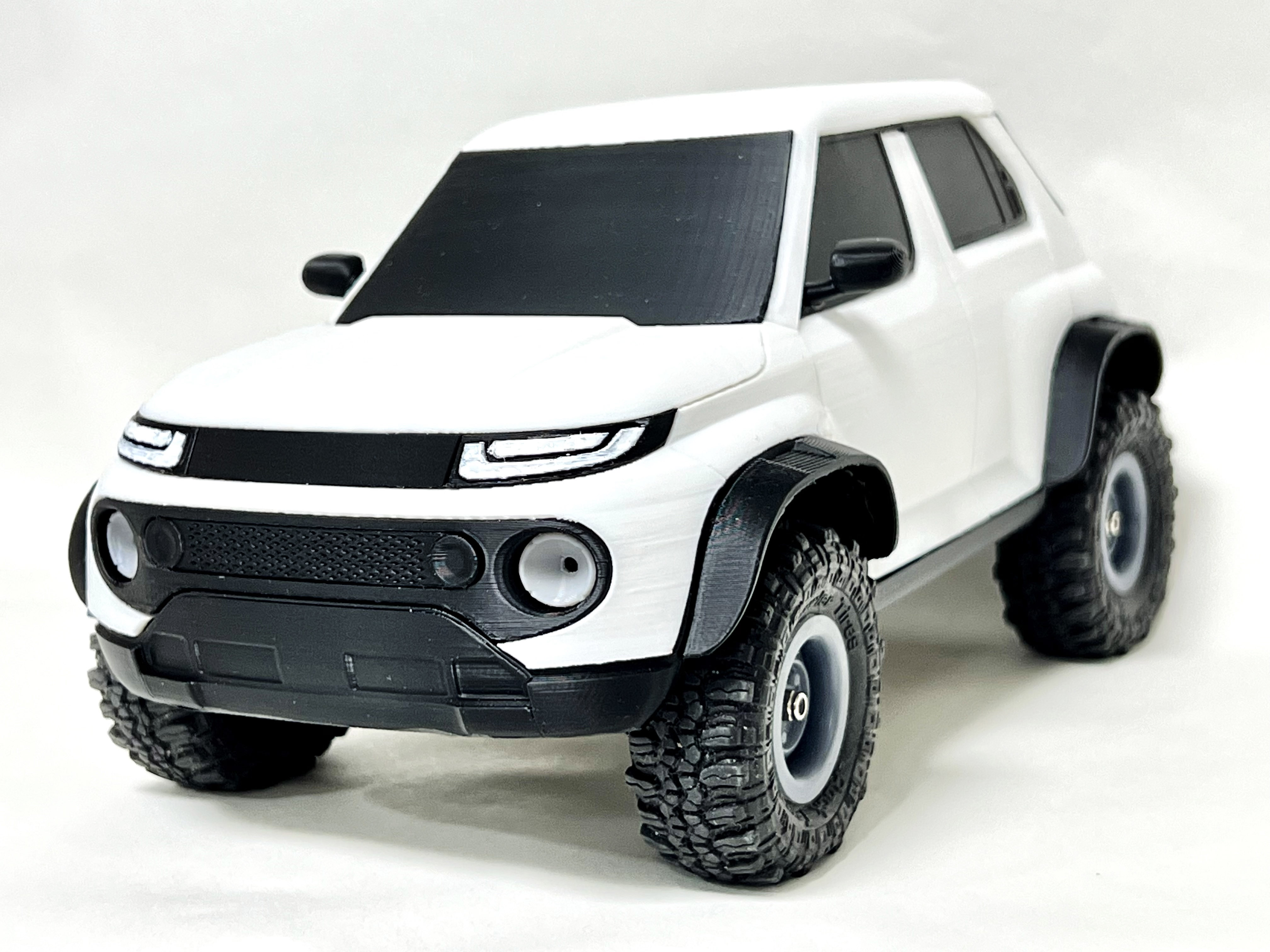

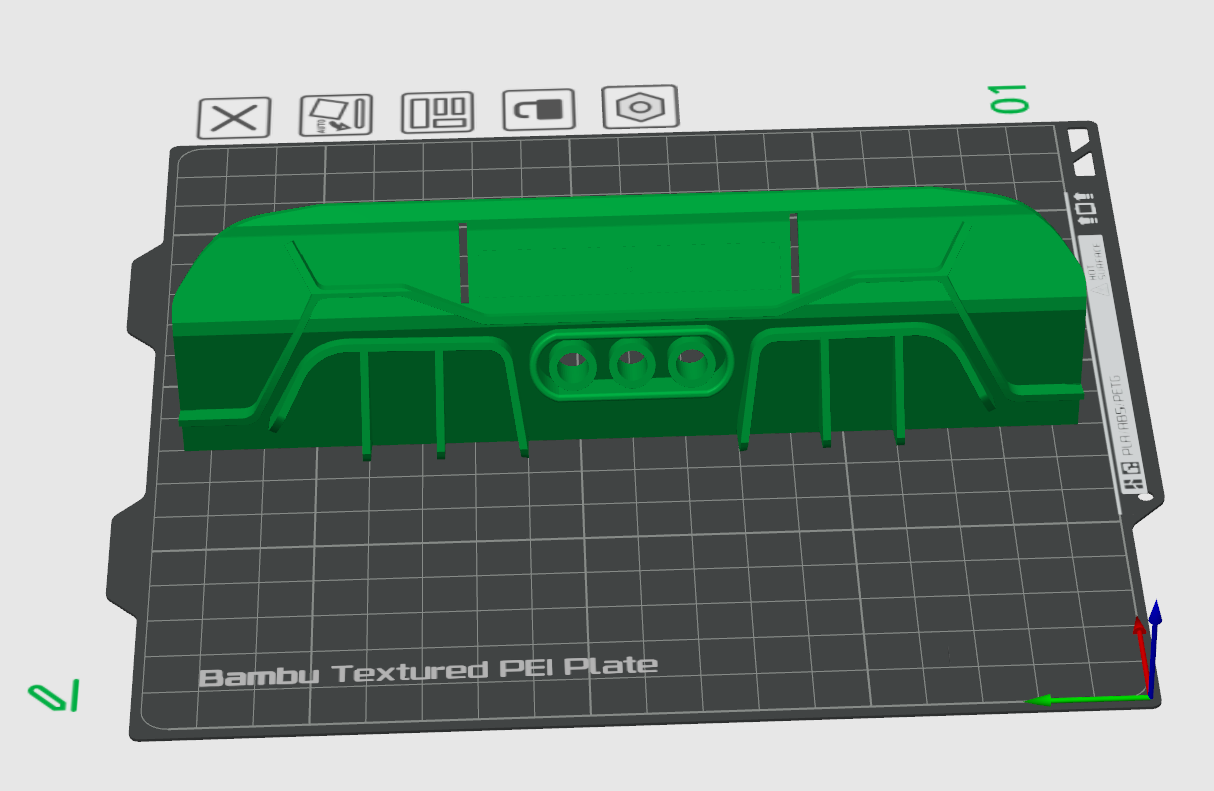

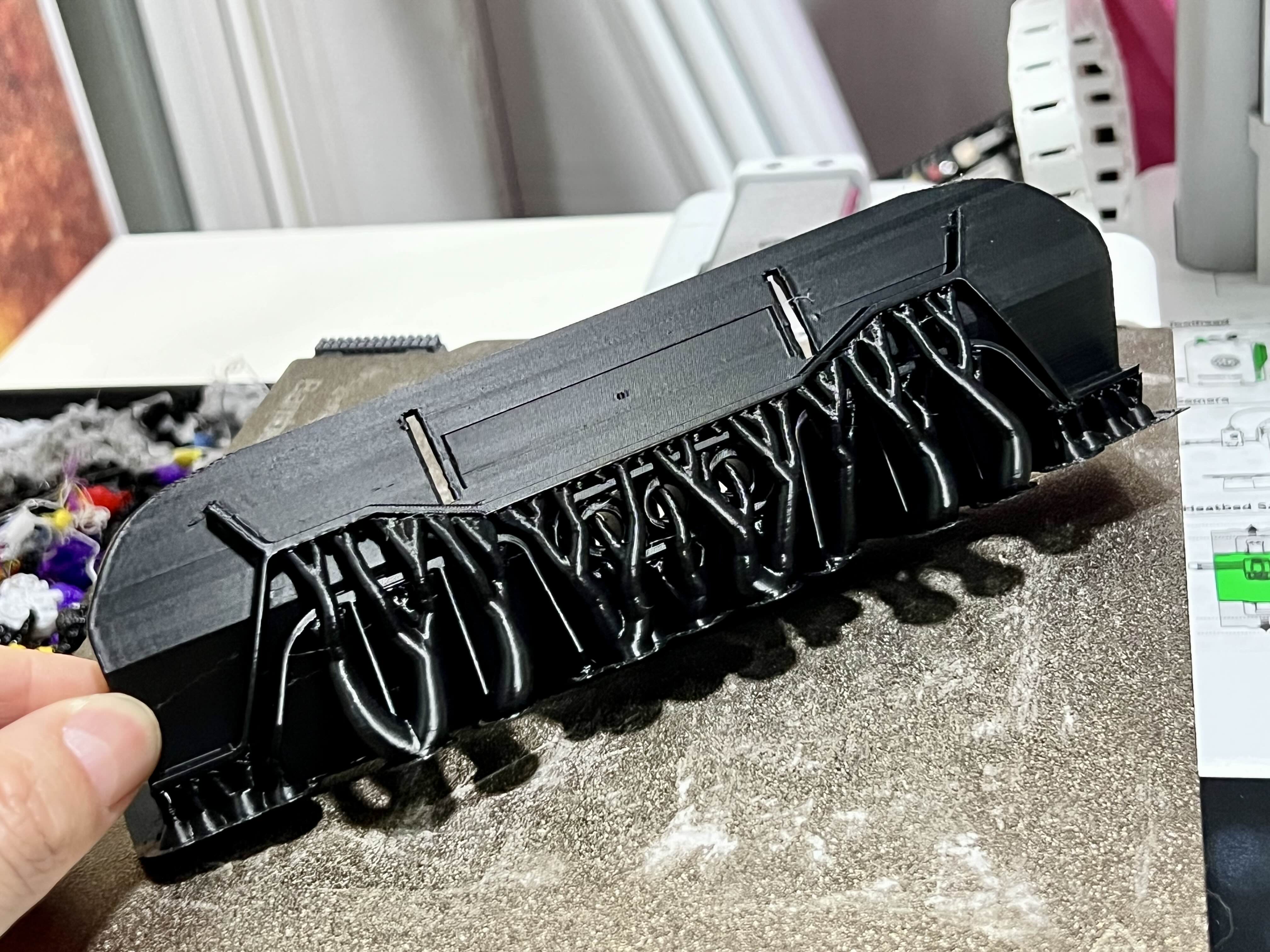

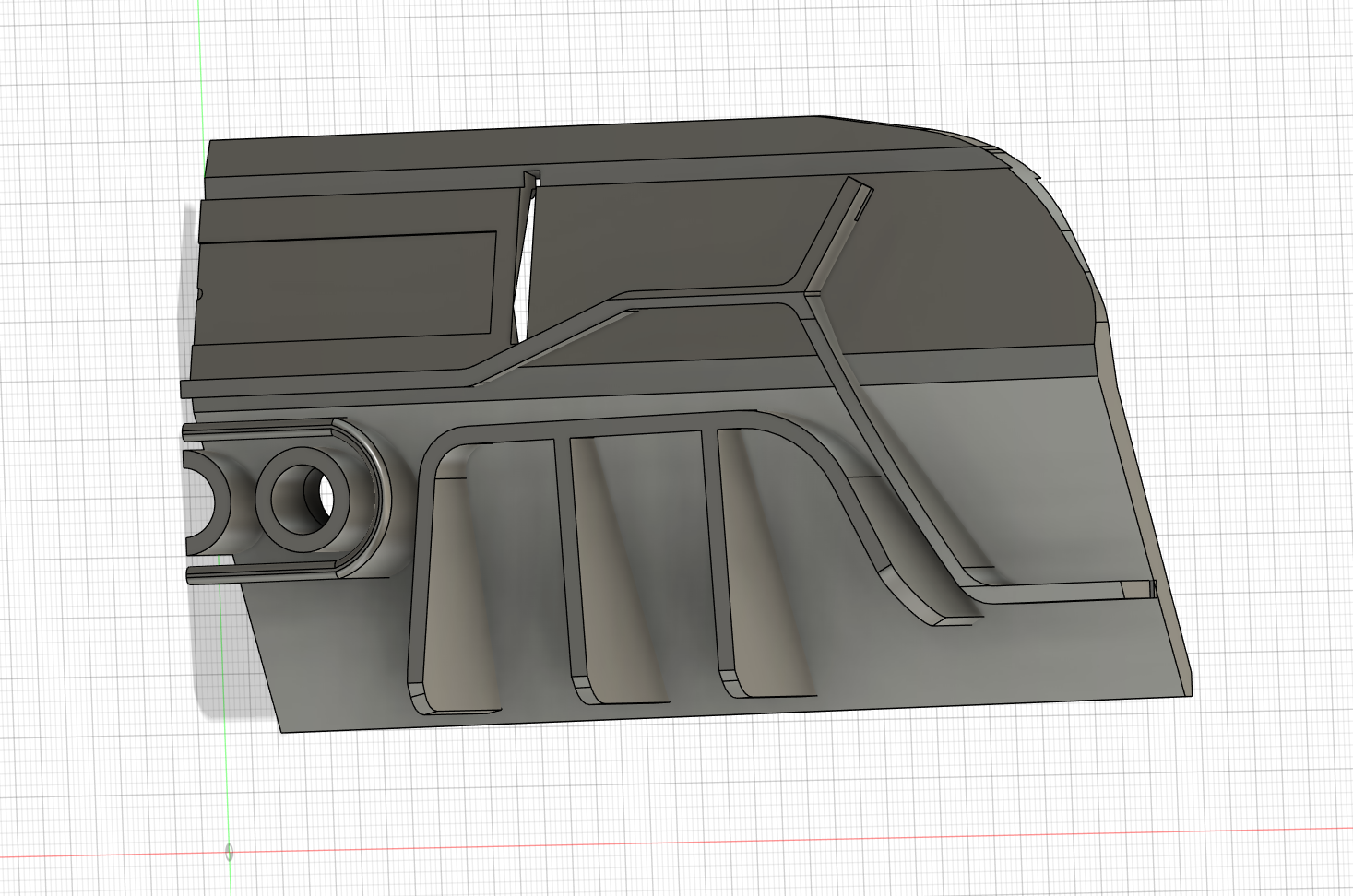

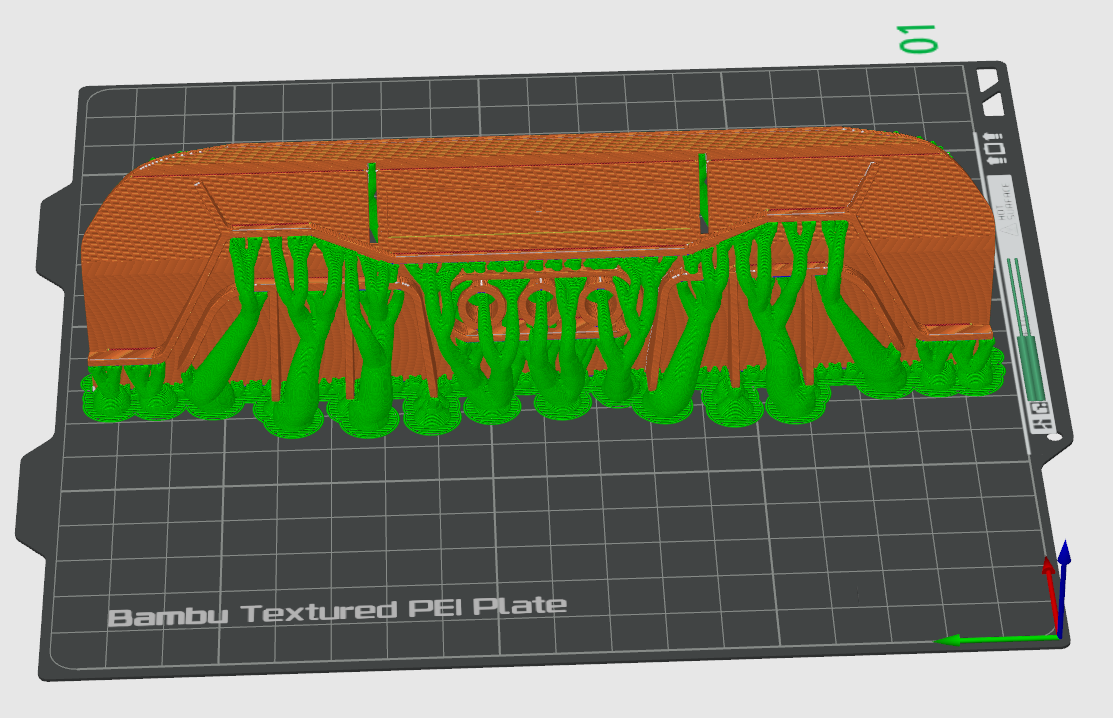

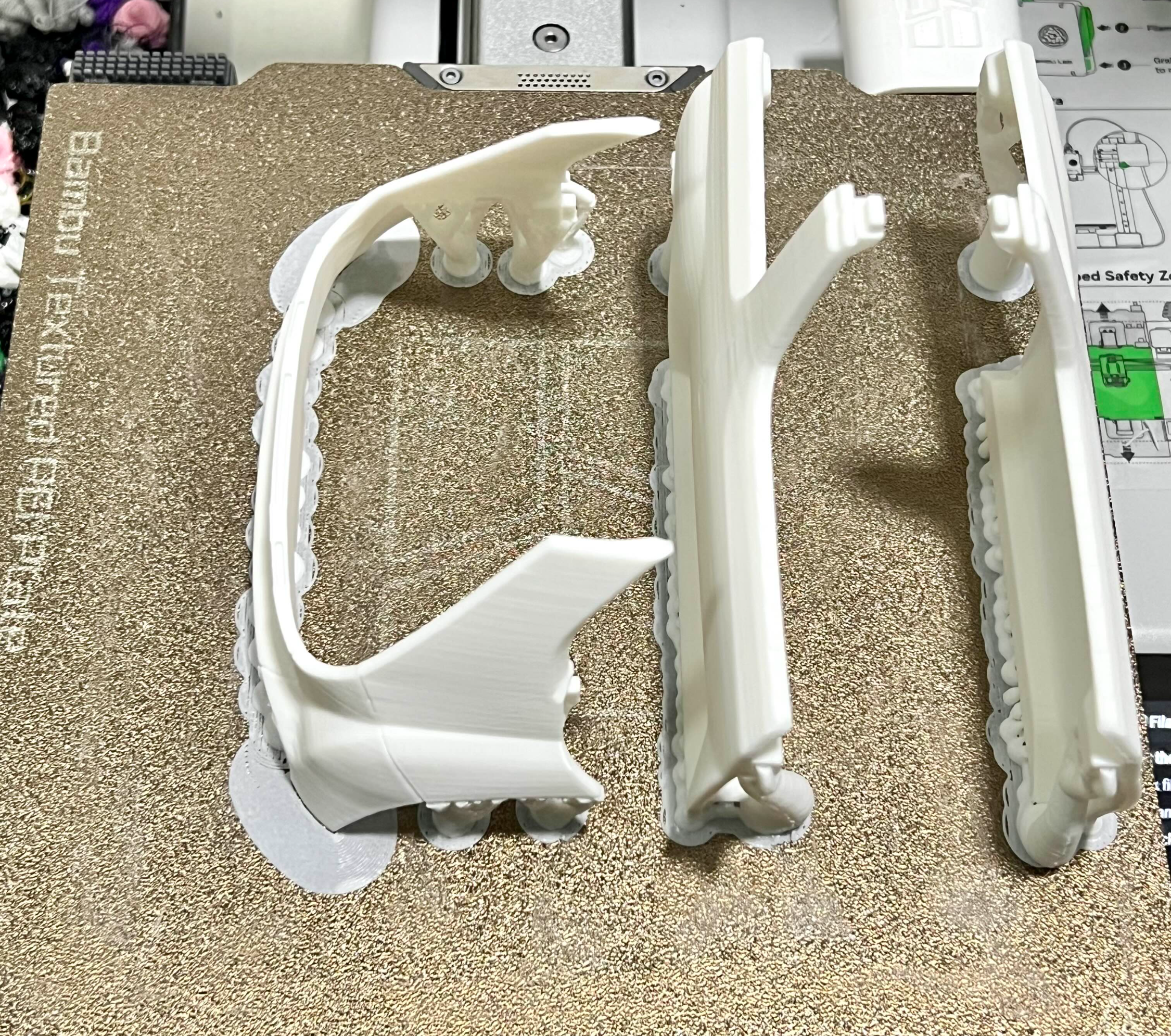

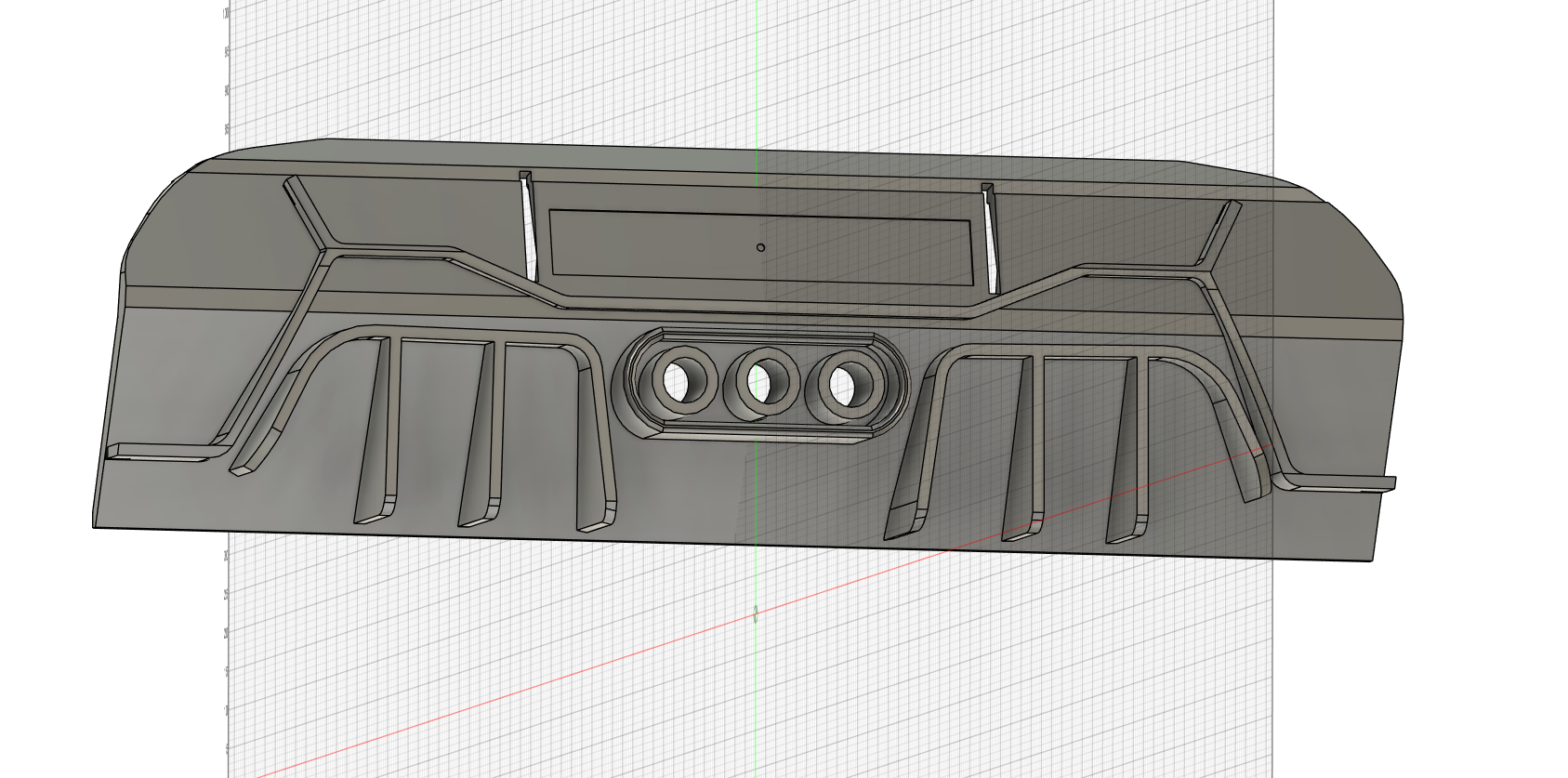

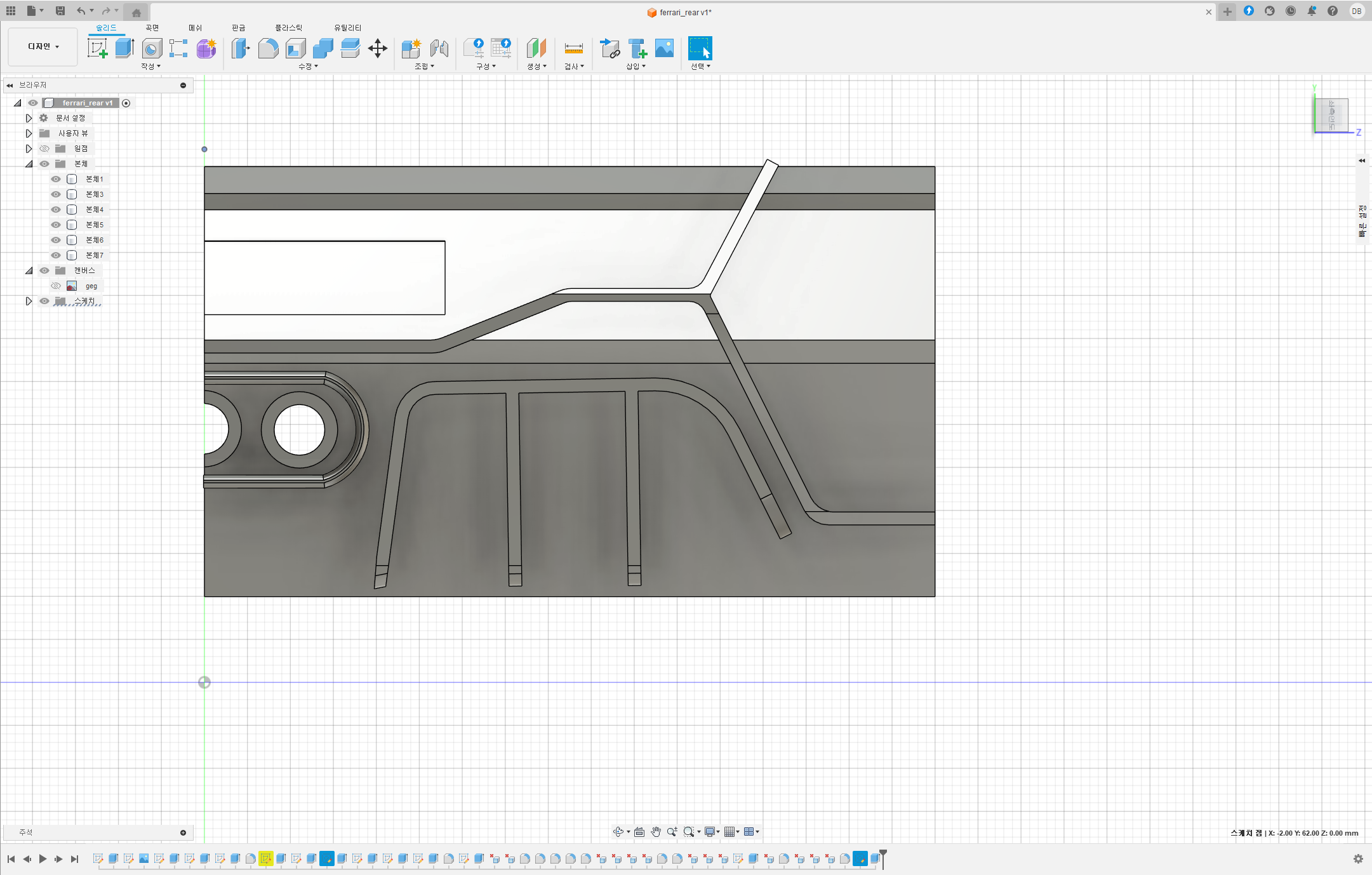

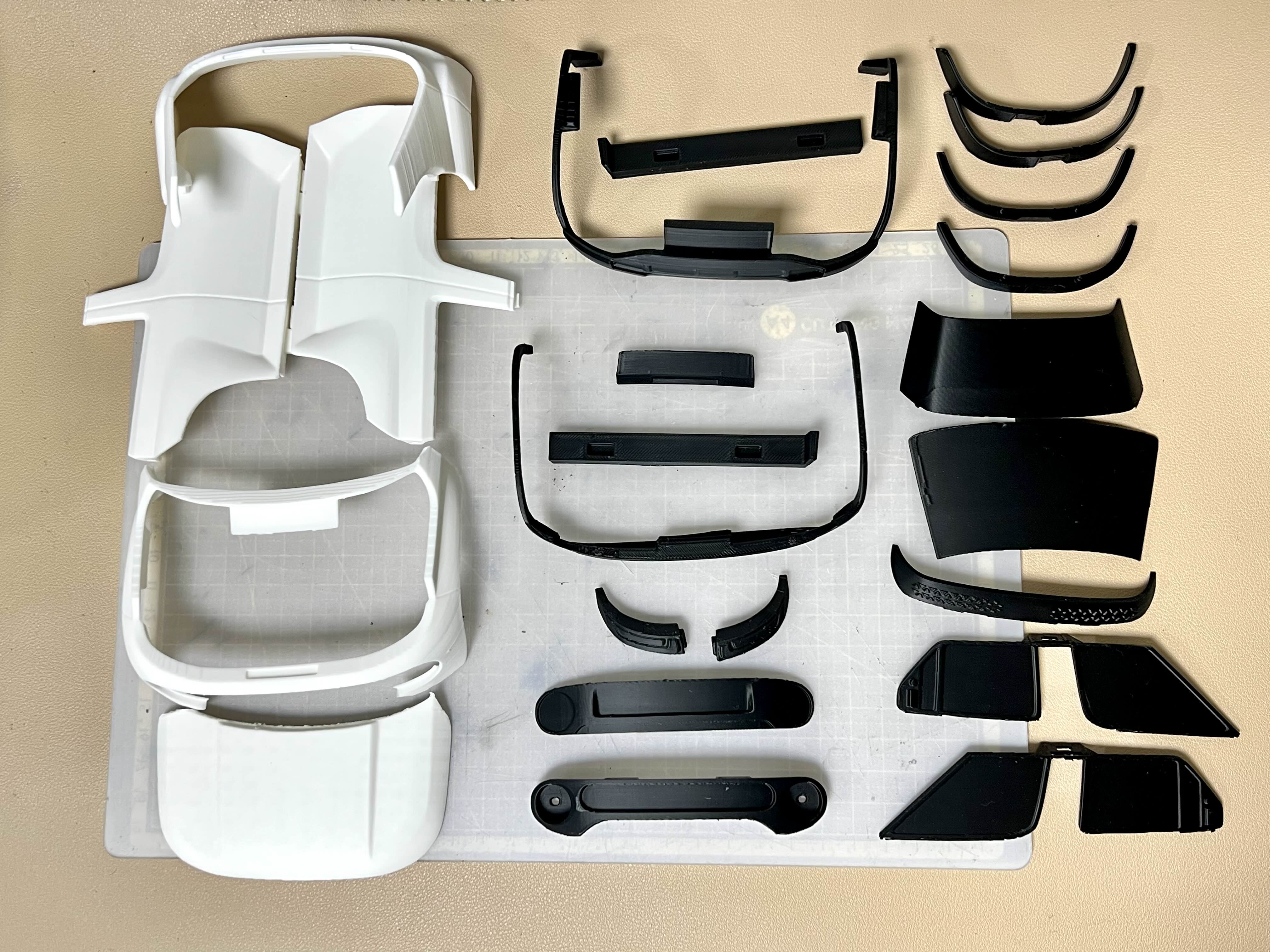

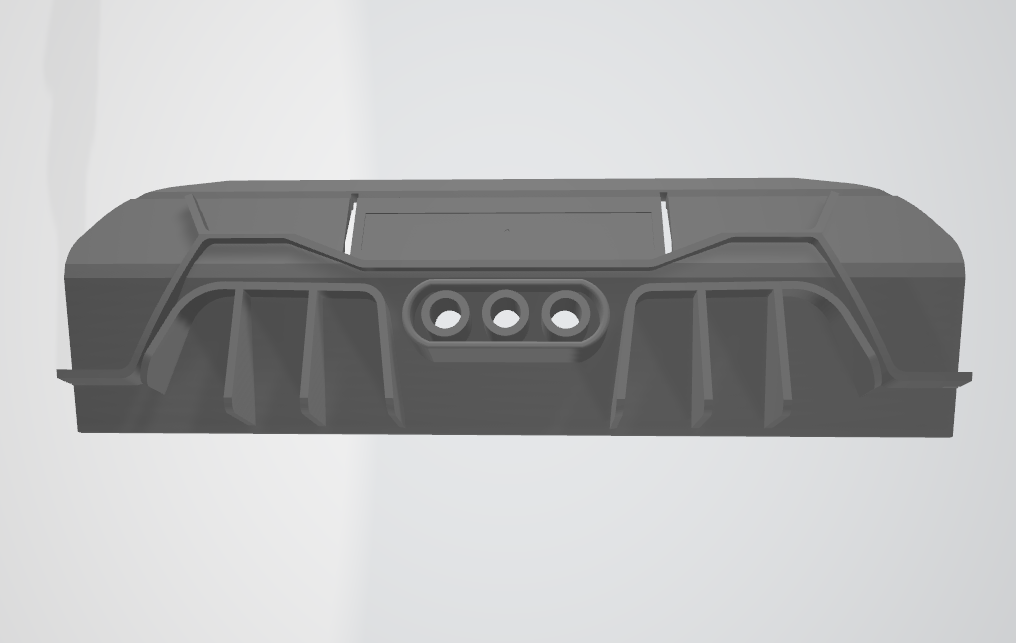

3D프린터로 제작한 드리프트 RC카에 기자재를 변경해주었습니다.

이유인즉, 알리산 120A 변속기(ESC)와 모터간 연결된 센서 케이블 가닥 중 한가닥이 단선을 일으켜 후진이 정상적으로 되지 않는 현상이 발생했습니다.
납땜으로 충분히 커버 가능하긴 했지만, 그 외에도 차 주행에도 영향을 주는 부분이 한가지 더 있었습니다.

바로 앞으로 전면 주행시 풀 스로틀임에도 모터 회전이 약 70%가 작동을하고, 후진으로 스로틀시 풀 스로틀일때 100%로 작동을 하는 문제점이 발생하고 있기 때문입니다.

물론 후진이 좀더 쎄다는건 모터와 변속기만의 문제는 아니기에 굳이 바꿀이유는 없지만, 이미 센서 케이블도 단선이 되었고, 120A보다 좀더 상향시키고자 160A 변속기를 구해서 교체를 진행해 보았습니다.

초기에 사용했던 알리발 120A 변속기와 10.5T 모터

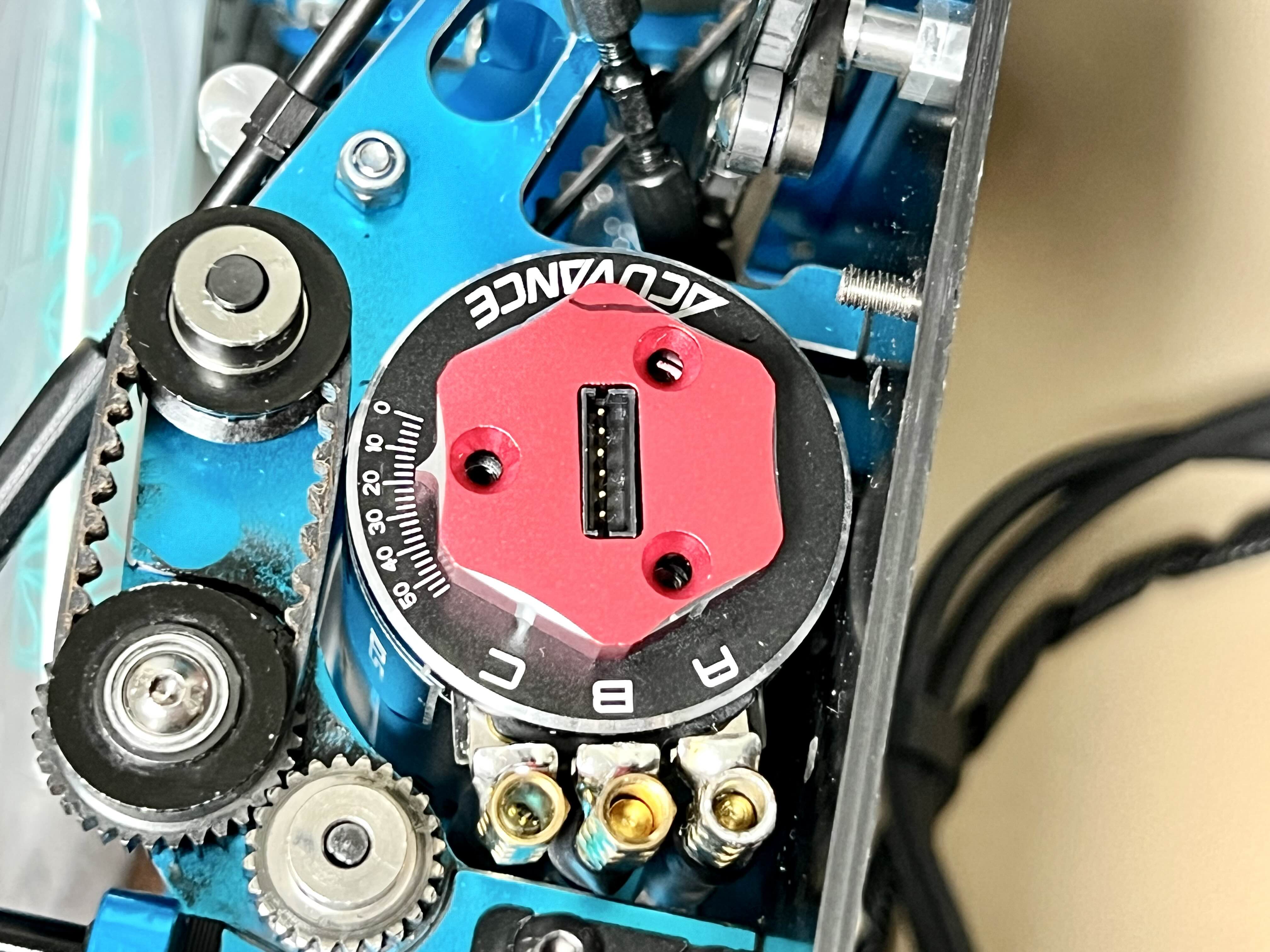

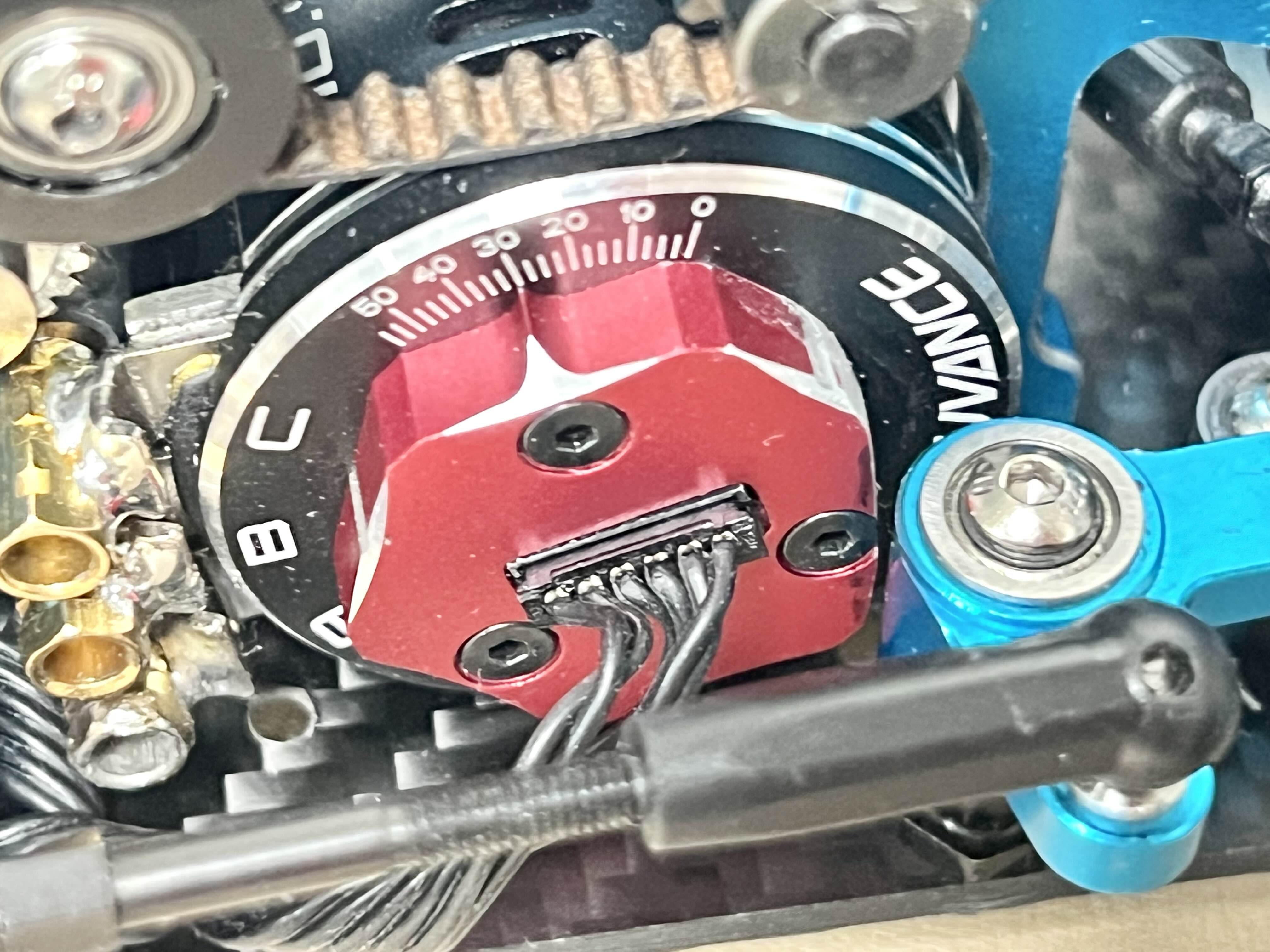

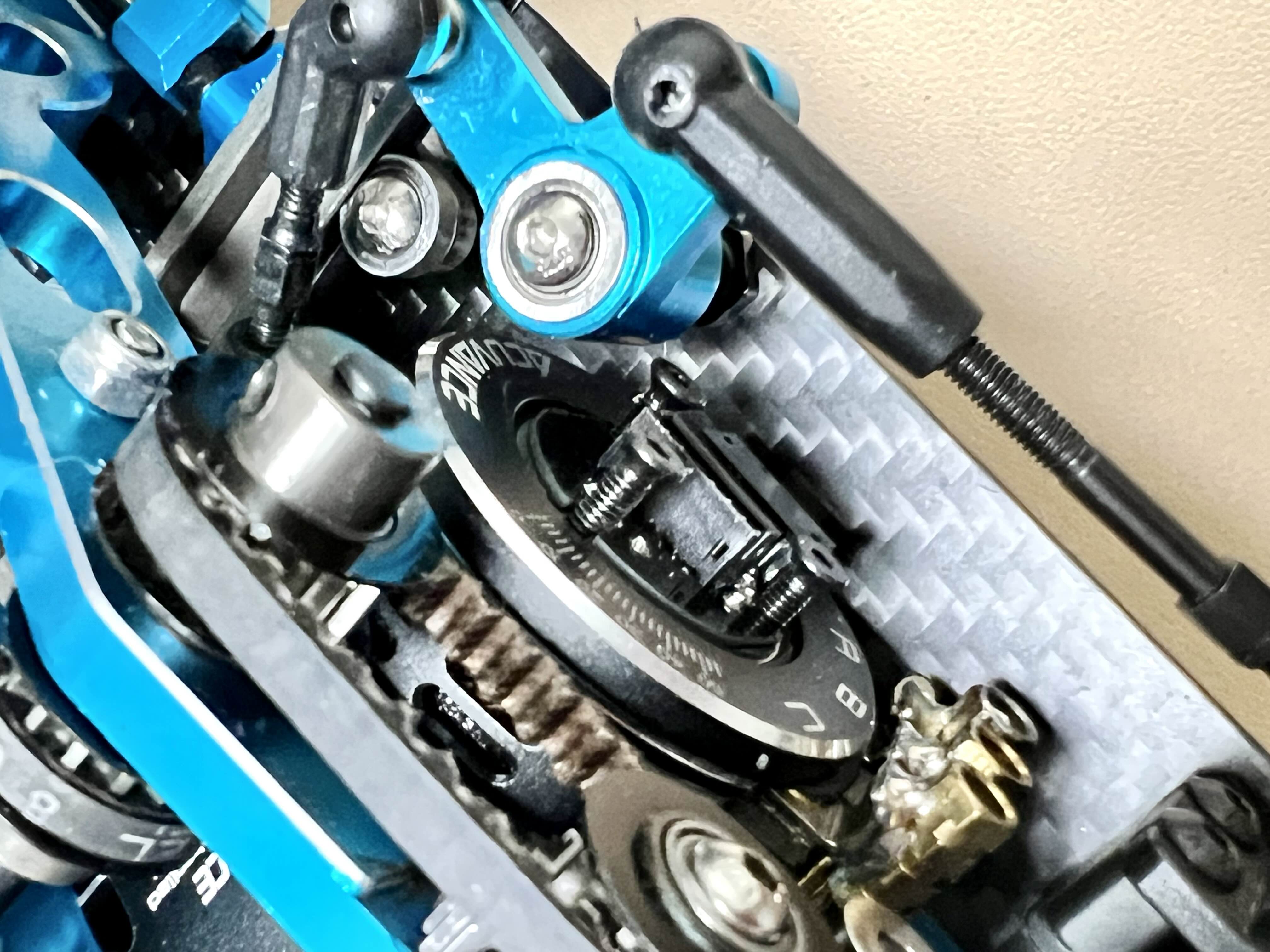

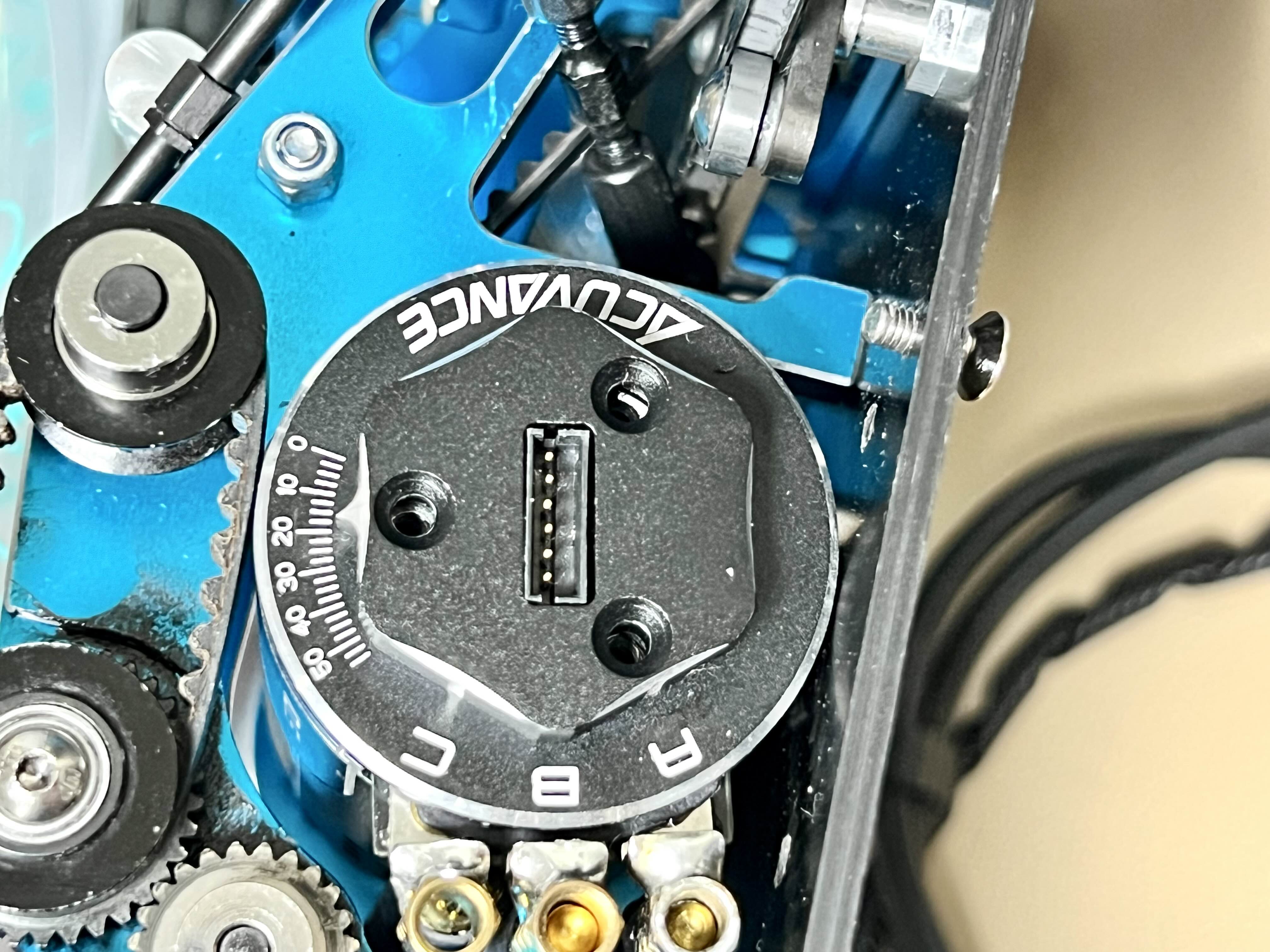

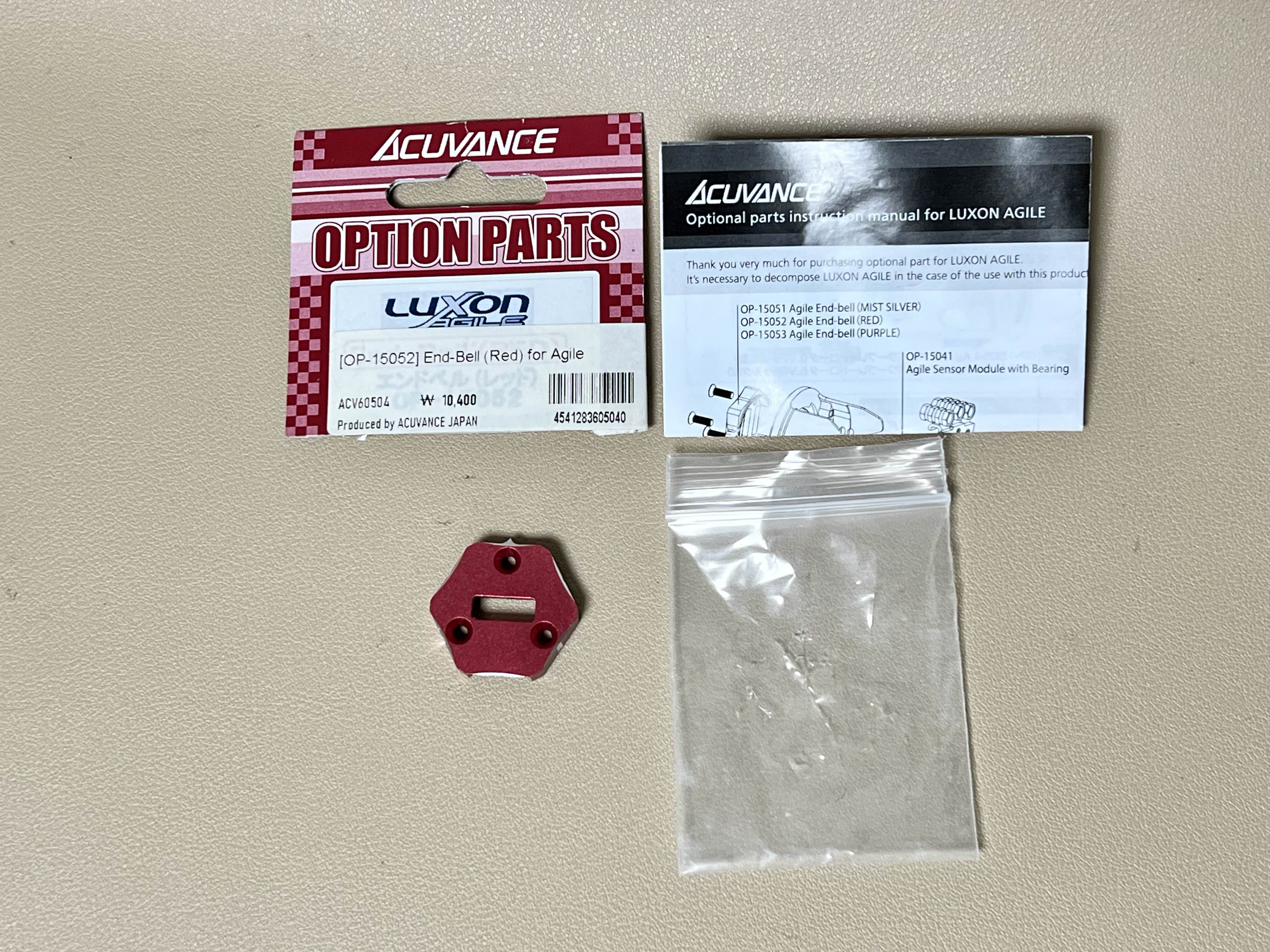

 모터는 하이브리드 제로에 처음 달고 사용했던 아큐반스 룩손 어자일 10.5T 모터를 사용했구요

변속기는 카페 중고장터에서 구했습니다.

산와 볼텍스 타입D ESC
꽤나 오래전에 쓰이던 제품이라 저렴하게 구할 수 있었습니다.

변속기에 같이 붙어있던 오니시키 캐패시터는 뒤쪽으로 장착해주었구요

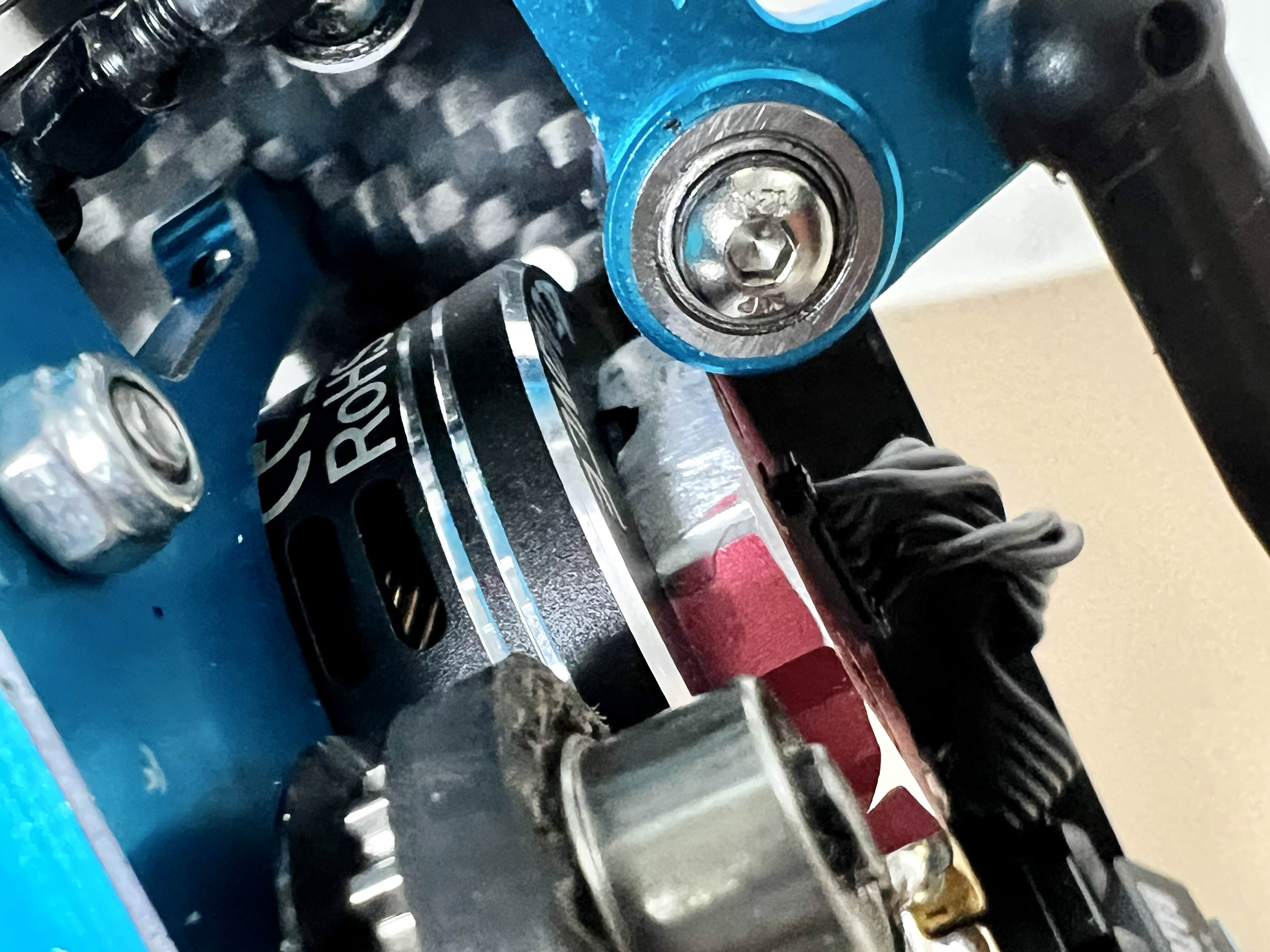

변경한 쇽과 변속기 / 캐패시터의 모습입니다.

우선 모변 교체로 적당히 가주기는 하는데,

구조적인 문제로 인한 스로틀 이슈를 해결을 어떻게 해야할까 많이 고민스럽습니다.

어찌되었건 드리프트 차량을 직접 제작해 보고자 함에 의의를 두고 진행한 것이므로

기성품처럼 훌륭하게 잘 가주기를 기대한건 아니었기 때문입니다.

여튼 제작 과정이 너무 즐거웠기에, 미련은 딱히 없고 개인적으로 상징적인 차체인 것은 분명한것 같습니다.

모변을 업그레이드 해서 레벨업을 시켜주긴 했지만

몇가지 테스트를 좀더 해보고 모변은 다른 차량에 내주어야 할지도 모르겠군요ㅎㅎ

이상 자작 차량 모변교체 적용기를 마칩니다.

감사합니다.

- 끗 -

컨제입니다.

디라이크 RE-R 하이브리드 (줄여서 하브) 제로를 273으로 휠베이스 컨버젼 후 무게추 증량까지 된 상태입니다.

하지만 뭔가 아쉽게 느껴지는 점중 하나가 바로 타각입니다.

순정 파츠를 이용해 최대한 타각을 잡아놓긴 했지만, 아쉬운건 어쩔수가 없습니다.
그렇다고 옵션을 선택해 달기엔 너무나 살벌한 옵션 금액 ㅎㄷㄷㄷ (파츠 하나만 사면 되는게 아니라 연결되는 주위 파츠까지 같이 구매해야하므로)

주워들은 정보에 의하면 순정 파츠로 장착된 누어있는 서보의 서보혼을 좀더 긴걸 사용해서 회전력을  약간이라도 증가시켜 타각을 좀더 줄수 있는 방법이 있는데, 이는 썩 내키지 않는 방법같다 느껴집니다.

또 다른 방법은 서보 포스트 옵션을 선택하여 서보를 눞히지 않고 세워서 서보의 측면 회전력을 스티어링 동력으로 사용하는 방법입니다.

우선 현재 하브제로에 서보가 마운트된 상태인데
순정 포스트는 서보를 눞혀 달도록 되어 있어서 조향시 사보에서 발생하는 토크가 스티어링 바를 거치면서 90도로 토크의 방향이 변하게 됩니다.

그리고 브론즈하브의 똑바로 서있는 서보의 상태(옵션 적용)

바로 파츠명 DL361 인 요제품입니다.

https://smartstore.naver.com/drifthigh/products/5239698590

토크를 변형시키지 않고 수직(Vertical)으로 서보를 마운트시키기 때문에 스티어링 슬라이드까지 평행한 움직임으로 바뀌게 되어 좀더 부드러운 스티어링을 해줌과 동시에
L형 서보포스트이면서 LP(로우 프로파일) 서보를 섀시에 딱 붙이지 않고 일정간격을 공중부양시켜 서보에서 발생하는 열이 띄워진 공간에 의해 식혀지도록 설계된 파츠입니다.

이미 위 URL의 판매처는 품절상태이고,
열심히 뒤져 다른 국내 판매처에서 재고를 딱 하나 찾았습니다.

간절한 마음으로 바로 주문을 넣어보았지만...

역시나 얼마후 품절이라고 돌아오는 답변.. 그리소 주문취소ㅜ

잠시 고민에 잠김니다.

.
.
.

꼭 저 파츠가 아니라도 서보를 세워 장착할 수 있는 방법은 얼마든지 존재하기 때문입니다.


스페이서를 연결해서 서보를 마운트 시킬수도 있습니다.
스탠드오프 나사를 이용하는기 가장 편함 방법이지요

하지만 구멍이 위아래 하나이기에 섀시에 장착하고 서보 날개에 달려있는 2개의 구멍중 하나만 볼트로 체결되어야 하는 그림이 그려집니다.


서보가 받을 힘을 온전히 저 양쪽 포스트 하나로만 지지를 해야된다는 이야기인데...
전체적인 모양새도 그렇고 이건 좀 아니다 싶어 다른 방법을 찾아봅니다.

여기저기 서보마운트 제품을 검색해서 찾아보았지만 대부분 순정파츠 처럼 옆으로 누이는 방식의 포스트만 나올뿐입니다.

그러다 알리에서 발견한 서보마운트 파츠!

https://ko.aliexpress.com/item/1005006116979706.html


오 이거다!

가격은 살짝 비싼감이 있지만 선택의 여지가 없어 주문해봅니다.
쿠폰적용으로 약 9,200원대 결재 완료!

그리고 높이는 살짝 짧은듯 하지만, 중간 스페이서 등으로 보완하면 되니 크게 문제될건 없어 보입니다.

몇일 후 잘 도착해주었습니다.

포스트와 플레이트 그리고 동봉되어 있는 각종 나사들

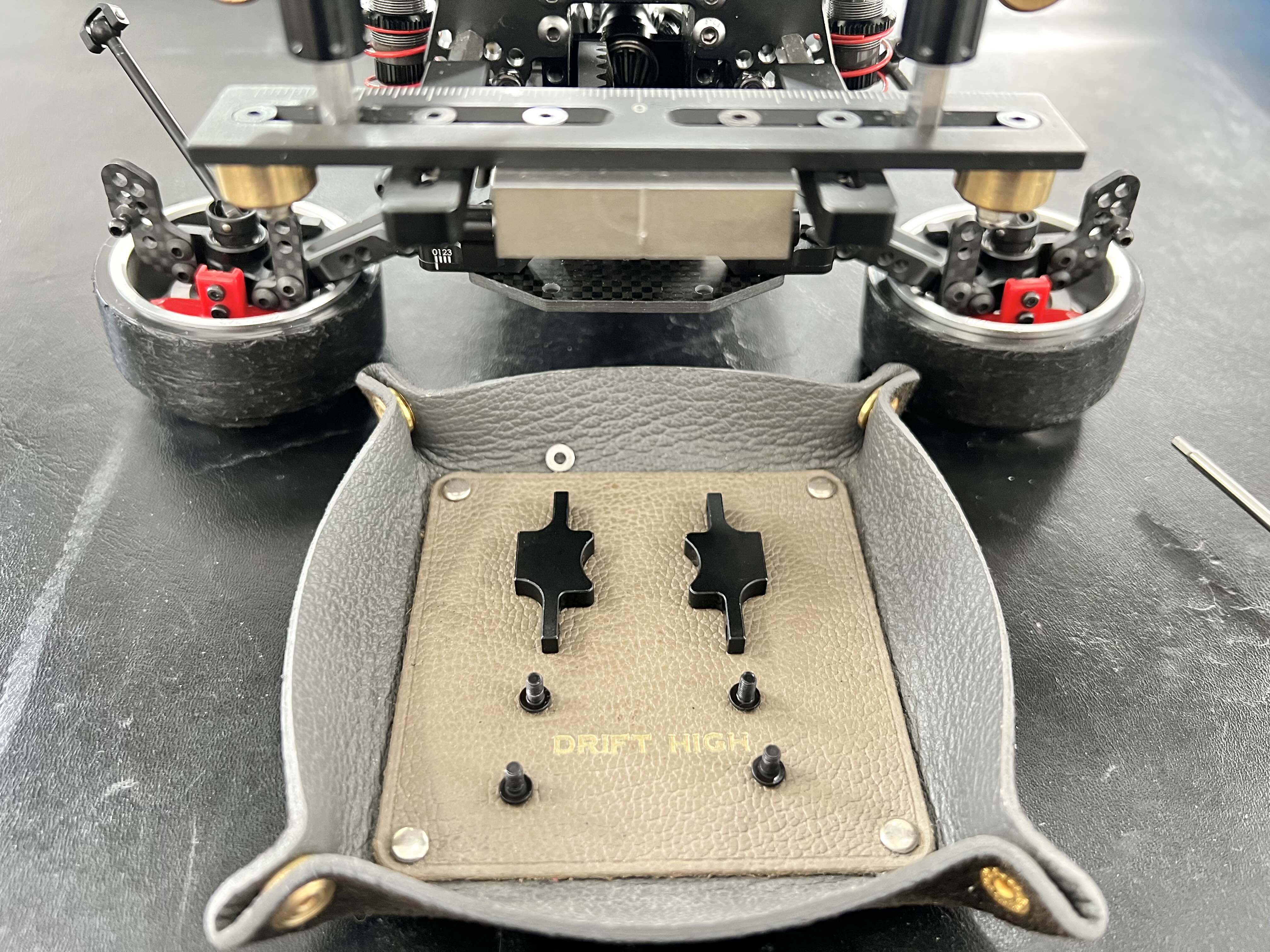

정작 필요한건 요 두개의 서보 포스트입니다.

길이 확인을 위해 구매한 서보포스트를 브론즈하브에 사용중인 DL361 파츠에 가져가 대봅니다.

섀시와 약 8mm 정도 간격을 띄워주 장착하면 비슷한 높이가 될것같습니다.

나사통을 뒤져 알맞는 크기의 스탠드오프 나사를 찾았습니다.

길이는 딱 8mm
(이게 만약 없었다면 주문하고 또 2주는 기다려야;;ㅎㅎ)

마침 2개가 딱 있어줘서 다행입니다.



자 이제 수술을 시작해야죠.
기존 서보 포스트를 제거합니다.

섓시의 서보포스트 위치에 잘 배치하고 M3 접시볼트로 고정시켜줍니다. (순정 접시볼트는 6mm였지만 너무 짧은것 같아 8mm로 바꿔서 장착)

그리고 서보를 달아줄 M3 둥근머리 8mm 볼트를 와셔와 같이 준비해줍니다.

살포시 장착해주고 서보혼과 서보 스티어링 바(bar)를 연결해줍니다.

깔끔히 장착되었네요.

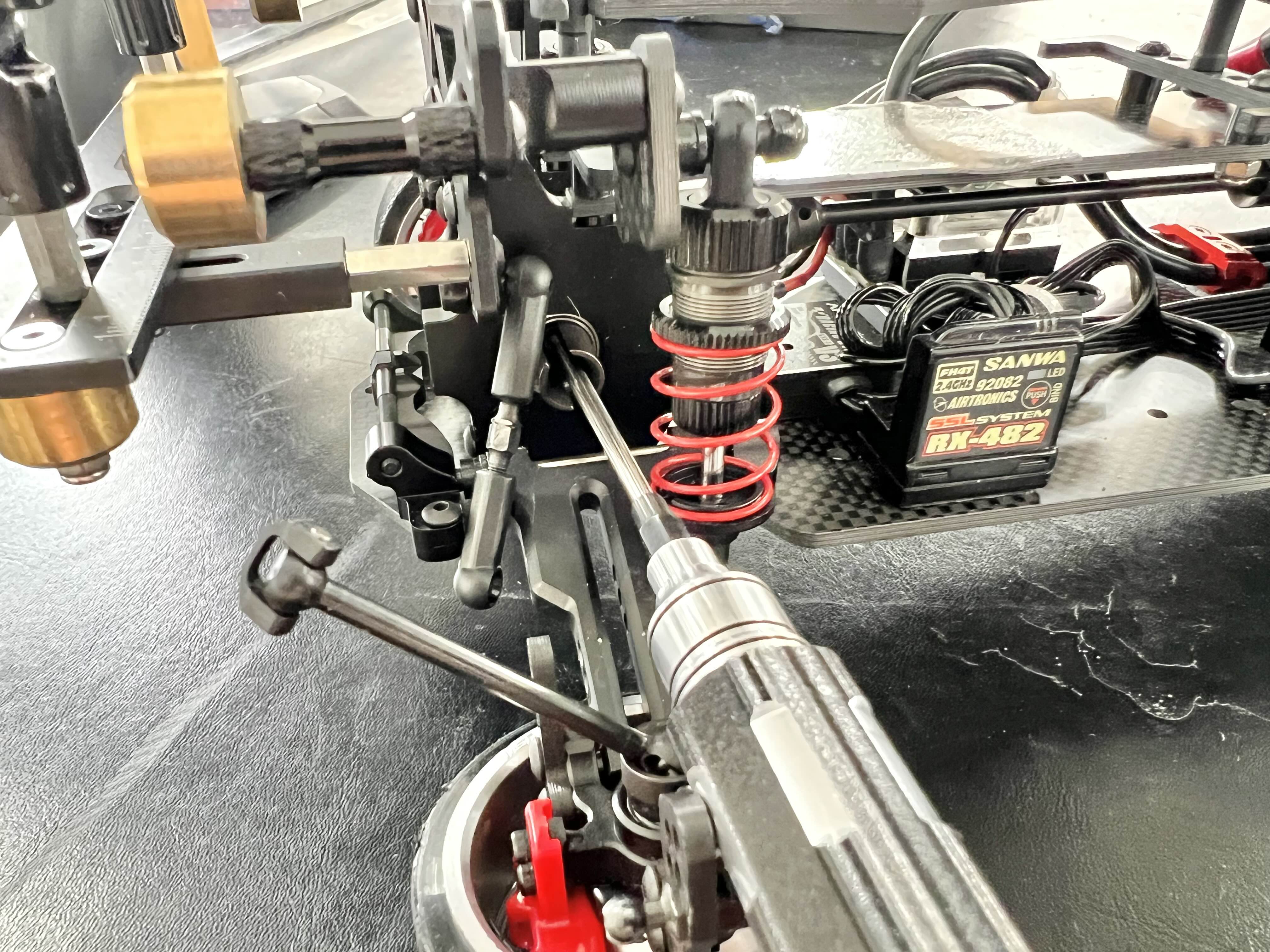

스티어링 링크 에이지(Steering Linkage),
쉽게 서보 스티어링 바는 서버혼의 아랫부분에 달려야하므로 위치를 아래로 변경 해줬습니다.

그리고 서보혼의 위치가 중립으로 딱 들어맞지는 않아서 턴버클렌치로 스티어링 서보 바 턴버클을 돌려 중립을 잡아줬습니다.

잘 장착되어진것 같습니다.

아래서 자세히 봐야 보이는 은색 스탠드오프 나사ㅎ

순정 DL361과 크게 다르지 않아 보입니다.

타각은 미약하지만 좀더 확보된 느낌이고 서보혼은 긴걸로 교체할 필요가 없어졌으며 섀시와 딱 붙어있던 서보가 위쪽으로 공중부양 되었으니 통풍이 좀더 잘 되어 발열시 조금이나마 온도상승을 억제시키지 않을까 합니다.
(실제 DL361 판매 사이트에서 소개하는 설명문)

서보와 섀시 사이, 서보측면에 생기는 공간으로 쿨링 성능 UP!
이정도면 가격대비 성능비 만족합니다!

이로써 하브제로 섀시에 옵션아닌 옵션 추가가 하나 늘었네요ㅎㅎ

빨리 또 서킷에서 테스트 주행을 해보고싶습니다.

이상 서보포스트 장착기를 마칩니다.

- 끗 -







컨제입니다.

잘 달려주던 브론즈하브의 바디를 BMW M4에서 ZN86으로 변경하고 나서
바뀐 바디에 맞게 바디 포스트 위치를 바꿔야만 했습니다.

그로 인해 바디포스트에 연결해둔 무게추 위치도 같이 변경되었는데, 기존 주행에 큰 영향을 미쳤고 좀더 주행이 어려워졌음을 느꼈습니다.

그래서 바디 포스트 위치에 맞게 무게추를 다시 재연결하려 했는데 거치할 곳이 마땅치 않아 임시로 유리테이프를 이용해서 부착하게 되었습니다.

공중부양을 하게 된 무게추의 모습.
이게 나사로 고정되어있는 상태가 아닌 유리테잎으로 붕 띄워져 있는 상태입니다.

처음엔 아래쪽에 MST사 무게추를 달았지만 조금 부족해서 위쪽에 5g납 10개를 추가했더니 무게비율이 잘 맞은듯 너무나 편안한 주행을 할 수 있게되었습니다.

일단 주행 테스트는 잘 마쳤지만, 보기에도 썩 좋아보이지 않고 테이프로 고정시켜둔거라 미세한 출렁임?의 움직임이 보이고해서 이 무게추들을 파츠를 이용해 제대로 차체에 장착시켜줘보려 합니다.

우선 볼트로 무게추를 체결해 바디마운트에 거치할 수 있는 거치대가 필요해보이네요

고민해봅니다. 어떻게할지..

.
.
.

그리고는 알리에서 힌트를 찾고자 검색하던중 나쁘지 않은 아이템을 발견했습니다.

카본 패널 75*125mm!! (손바닥 만한 크기의 카본판재)

https://a.aliexpress.com/_oFcwsk9

바로 주문합니다.

가지고 있던 쿠폰먹여서 3,444원에 결재.

잘 도착해주었습니다.


카본 떼깔이 곱습니다.

우선 이대로는 사용을 바로 못하니
리어 바디마운트 사이즈에 맞게 제단을 해야겠죠.

적당한 크기로 밑그림을 그린 후 드러멜로 사정없이 갈아줍니다.
역시 강성좋은 카본. 가공이 쉽지 않네요

카본재료인 탄소가루가 많이 나옵니다.
이 미세 탄소가루를 흡입하면 건강에 굉장히 안좋다고 들어서 3M방진마스크를 쓰고 실내가 아닌 실외에서 컷팅을 진행하였습니다.

칼날이 뜨거워져 한번에 다 자르지는 못했고 여러번에 걸쳐 가공을 진행했습니다.

우여곡절끝에 절단 완료!

울퉁불퉁 매끄럽지 못한 단면은 사포로 깔끔하게 갈아서 다듬어 줍니다.

이제 구멍을 뚫어줄 차례입니다.

장착해줄 무게추의 구멍에 맞게 3mm 구멍을 각각 뚫어주고,
또 리어 바디마운트에 거치할수 있도록 양끝쪽에 또 3mm구멍을 뚫어줄 생각입니다.

구멍 총 4개 타공 필요

정확한 위치 선정을 위해 전체길이의 반을 나눈 값으로 중심점을 잡고 양쪽으로 정확히 재어서 뚫을 구멍 위치를 표기합니다.

가지고 있던 3mm 드릴비트와 드릴척, 핸드드릴을 준비합니다.

카본판이 움직이지 않도록 나무위에 놓고 고정 시켜 주었습니다.

생겨나는 가루만큼 구멍은 깊어지며 그렇게 4개의 구멍을 모두 뚫었습니다.

바로 무게추를 장착해보니 딱 잘맞게 장착이 됩니다.

그대로 리어 바디마운트 부부에 장착을 해주었습니다.

제작하는 노고가 좀 있긴 했지만 그래도 테잎으로 대충 감아둔거보다 훨씬 보기좋아 맘에 듭니다.
직접 필요한 파츠를 제작했음에 애정이 가기도 하구요.

뭐 물론 업체에 맡기면 더 잘 나오겠지만 이정도도 만족스럽습니다.

남은 카본 판은 또 필요한게 있으면 또 가공해서 사용해야겠습니다ㅎ

이상 셀프 카본 제단 적용기를 마칩니다.

- 끗 -

월별 제철음식 모음입니다.

판도라 86 ZN6 바디 도색 1ST (첫번째 이야기) - https://kernzeroid.tistory.com/144

컨제입니다

이어서 86 ZN6 바디를 도색해보겠습니다.
우선 어떻게 칠할것인가를 고민해 봐야겠죠.

우연히 멋진 이미지를 발견하여 타겟으로 정하고, 무엇이 필요할지 준비를 해봅니다.


이대로 적용되면 너무 멋질것 같은 기대감!!

이제 바디컷팅 및 도색방향이 결정되었으니 본격적으로 도색 작업에 들어가보도록 하겠습니다.

윈도용 마스킹 테잎은 따로 제공되지 않아 수작업으로 윈도부분을 마스킹해주었습니다.

도색할 무늬는 스트라이프 계열의 기하학적 패턴으로 들어가고,라이트블루와 다크메탈릭블루, 검정과 은색 흰색으로 적절히 조합하려합니다.

ps도료도 준비완료 됐습니다.


신문지를 활용해서 부분 도색을 진행해보고


그렇게 색깔 하나씩 하나씩 천천히 진행해봅니다.

마스킹테잎은 아무래도 한계가 있고 선의 경계가 깔금하지 않아 리퀴드 액상형 마스킹을 구매, 사용해보았습니다.


디자인 패턴을 차체 비율에 맞게 늘려 출력한 다음, 그 모양대로 짤라 바디에 덧대주고 밑그림을 그린 후 도색하는 순서로 진행



손이 정말 많이 갔지만, 완성 후 멋지게 주행하는 모습을 생각하며 천천히 진행해봤습니다.



더운 여름이 오고 높은 습도 상황에서 스프레이로 도색은 그리 쉬운일은 아니더라구요. (백화현상 다수 발생)
그래서 다시 칠하고, 지우고 또 칠하고 수없이 반복했습니다.


전체적으로 도색 후 마무리로 차량의 지붕을 어떻게 할까 고민을 많이 해봤는데, 그냥 손이 가는대로 진행해 보았습니다.


이어서 외부도색으로 유리창의 검은색 띠도 표현해주고


앞/뒤/좌/우 모두 유리창 프레임의 검은띠 (최대한 실차 느낌이 나도록) 를 구현해보았습니다.


도색이 마무리 되어가는 순간!


프론트 범퍼와 리어 범퍼도 마무리시켜서 도색이 완료되었습니다.

범퍼는 본 바디에 E6000(에폭시 본드)로 잘 맞게 붙여주었구요


이로써 도색은 끝났지만, 아직 더 진행해야할 께 남아있죠!

바로 빠지면 서운한 LED !


라이트 버킷을 실버로 도색 후 각 홈에 맞게 구멍을 뚫어줍니다.

그리고 각 구멍에 마이크로 LED를 심어줍니다.

3V전원을 인가해야하므로 수신기에서 나오는 5V를 3V로 하강시켜주는 다운스텝모듈을 연결해서 적용시켜 주었습니다.


자석으로 떼었다 붙일 수 있는 포고핀도 연결해주고


하나씩 선들로 인해 지저분하지 않게 최대한 잘 붙여가면서 장착해주었습니다.


열심히 한땀한땀 연결한 프론트 라이트의 모습!



리어 라이트는 주황/적색으로 적용시켜주었구요.



그리고 최종 완성!!!

데칼을 몇개 분여주니 분위기가 살아납니다.

자석도 붙여서 바디 마운트와 연결해주고 주행할 수 있도록 완성시켰습니다!


서킷에 왔으니 바로 주행 ㄱㄱ

마침 드리프트하이 서킷에서 하브데이(하브 출시 10주년 기념) 행사가 열려 새 바디를 올리고 주행해 보았습니다.

바디가 모두 완성된것으니 아니구요

그래도 아직 더 해야할 것이 남아있습니다.

일단 리어 윙이 없는 상태라 너무 밋밋한 느낌이 들어 윙도 달아줘야하고, 머플러도 아직 미장착 상태입니다.
머플러는 백파이어(역화) 효과가 날 수 있도록 번쩍번쩍 LED가 달릴 예정이구요
마지막으로 내부 롤케이지도 추가할 생각입니다.

다음글에는 이런 것들을 모두 연결하고 장착하여 다시 기록을 남겨보도록 하겠습니다.


감사합니다.

컨제입니다.

디라이크 하이브리드 제로(D-like REA-R Hybrid Zero) 섀시를 휠베이스 260 → 273으로 컨버전 후 서킷에서 테스트 주행을 마쳤습니다.

컨버전 직후 느낌은 좋았지만 그래도 아직은 셋팅적인 부분에 부족함이 느껴졌고, 이에 하나씩 수정해 보고자 합니다.


우선 하브제로 273섓시의 코너웨이트를 확인해보겠습니다.



바디 및 배터리 제외한 순수 샷시와 기자재만 올라간 차체의 무게는 다음과 같습니다.




그다음 숏티 배터리 (Lipo 7.4V 6400mAh)를 올리고 재보았습니다.



바디는 아직 준비전이라

우선 섀시만 가지고 서킷에서의 주행을 해본결과, 리어 무게가 너무 가벼워서 전체적으로 밸런스가 맞지 않아 주행이 조금 쉽지 않았고 스핀 구간도 종종 있었습니다.

이에 리어쪽 무게를 증량시켜야 겠다고 보고, 조치를 진행했습니다.

마침 하브전용 무게추를 판매하고 있었고, 잠깐의 고민끝에 구매를 진행했습니다.


리어 무게추의 모습은 이렇습니다.

직육각형의 형태에 M3용 구멍이 두개 뚫려있어 장착이 용이하게 되어있습니다.

길이는 가로 4cm X 세로 2cm X 높이 1cm 크기이며, 무게는 62g 으로 크기에 비해 제법 묵직한 추입니다.



바로 차량 리어부분의 바디마운트 포스트 일부를 제거하고,
거기에 맞게 무게추를 장착합니다.

어려울것 없이 M3볼트로 고정만 해주면 되는 형태

위치를 잘 잡고 조여주기만 하면 됩니다.
너트가 풀리지 않게 나일론 락너트로 달아줬구요

아래쪽에서 본 모습은 이렇습니다.


메인 무게추는 일단 장착되었고,
양쪽에 조금 더 무게를 주고자 합니다.

알리에서 적당한 무게추를 발견했습니다.
https://ko.aliexpress.com/item/1005007090655995.html

1개에 10g짜리로 2개를 주문,

몇일 후 잘도착해서 받아보았습니다.

M3 14mm 접시나사와 빠지지 않도록 락너트를 준비합니다.

리어 바디 마운트 양 끝쪽에 각각 장착해주었습니다.

그래서 사각 무게추 62g + 10g(좌) + 10g(우)

증설한 무게추의 총 합은 82g입니다.

측면에서 본 모습.

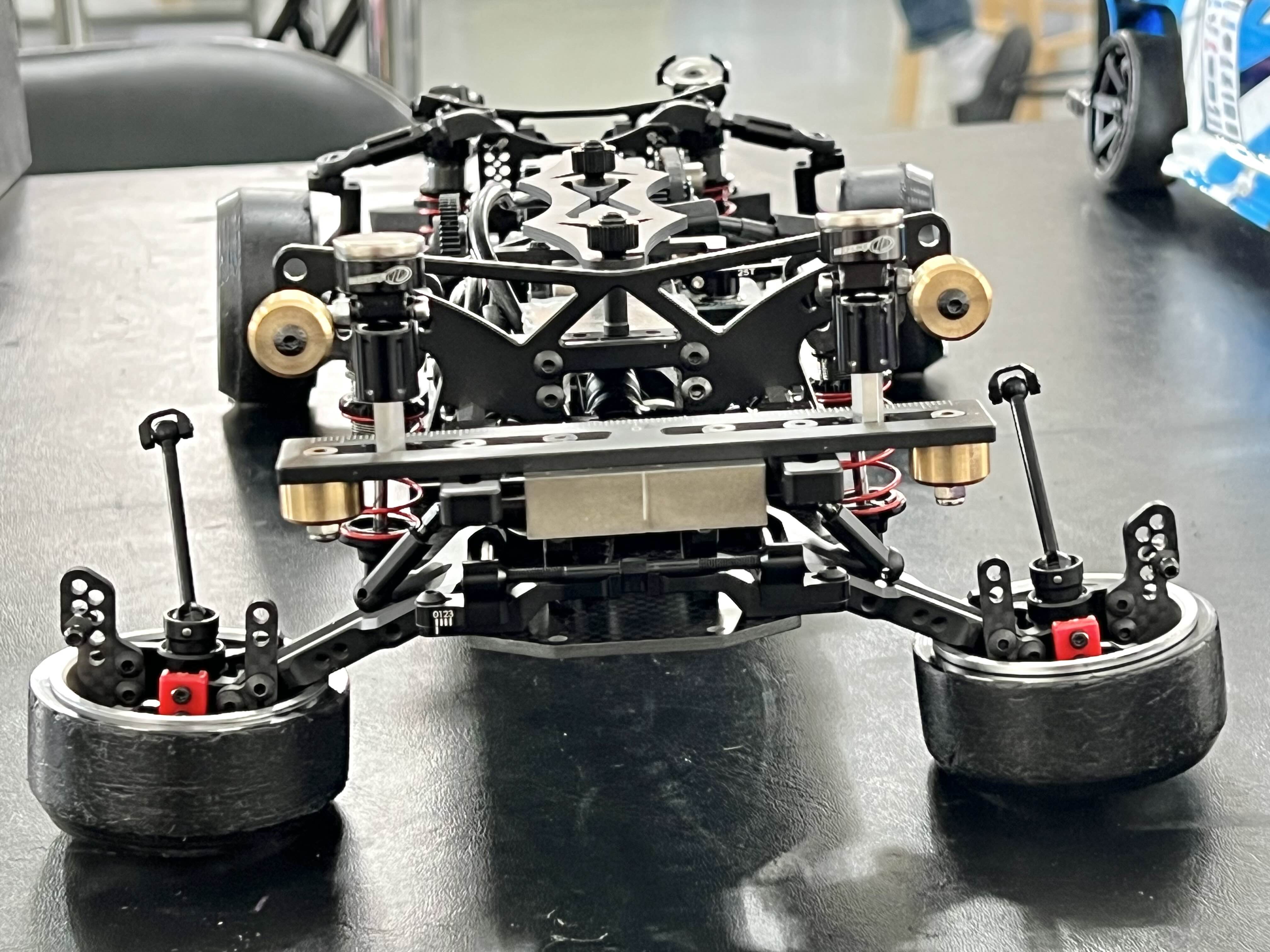

뒤에서 보면 이렇습니다.

 이로써 무게는 약 82g이 추가되었고,

차체는 전체적으로 1694.6g (1.69Kg) 이 되었습니다.

또 테스트 주행을 해봐야겠습니다.

그럼 이만

- 끗 -

1. 시작버튼 혹은 윈도우키를 누르고 power을 입력한다

2. Windows PowerShell 에 마우스 포인터를 가져가서 우클릭

3. 관리자 권한으로 실행을 클릭한다.

4. 해쉬값을 확인할 파일의 위치를 알아내고, 파일명까지 전체경로를 확보한다.

예) C:\Temp 폴더 안에 test.txt

경로 복사 후 \ 파일명을 추가하여 최종 파일의 전체경로를 확보한다.

C:\Temp\my_file.txt

5. 메모장을 열고 아래 내용을 붙여넣은뒤 파일경로를 수정한다.

위의 내용 중 빨간색 부분만 수정

6. PowerShell 창에서 붙여넣기 한다(마우스 우클릭시 자동 붙여넣기)

결과값으로 나온 sha256 값을 사용한다.

- 끝 -

컨제입니다.

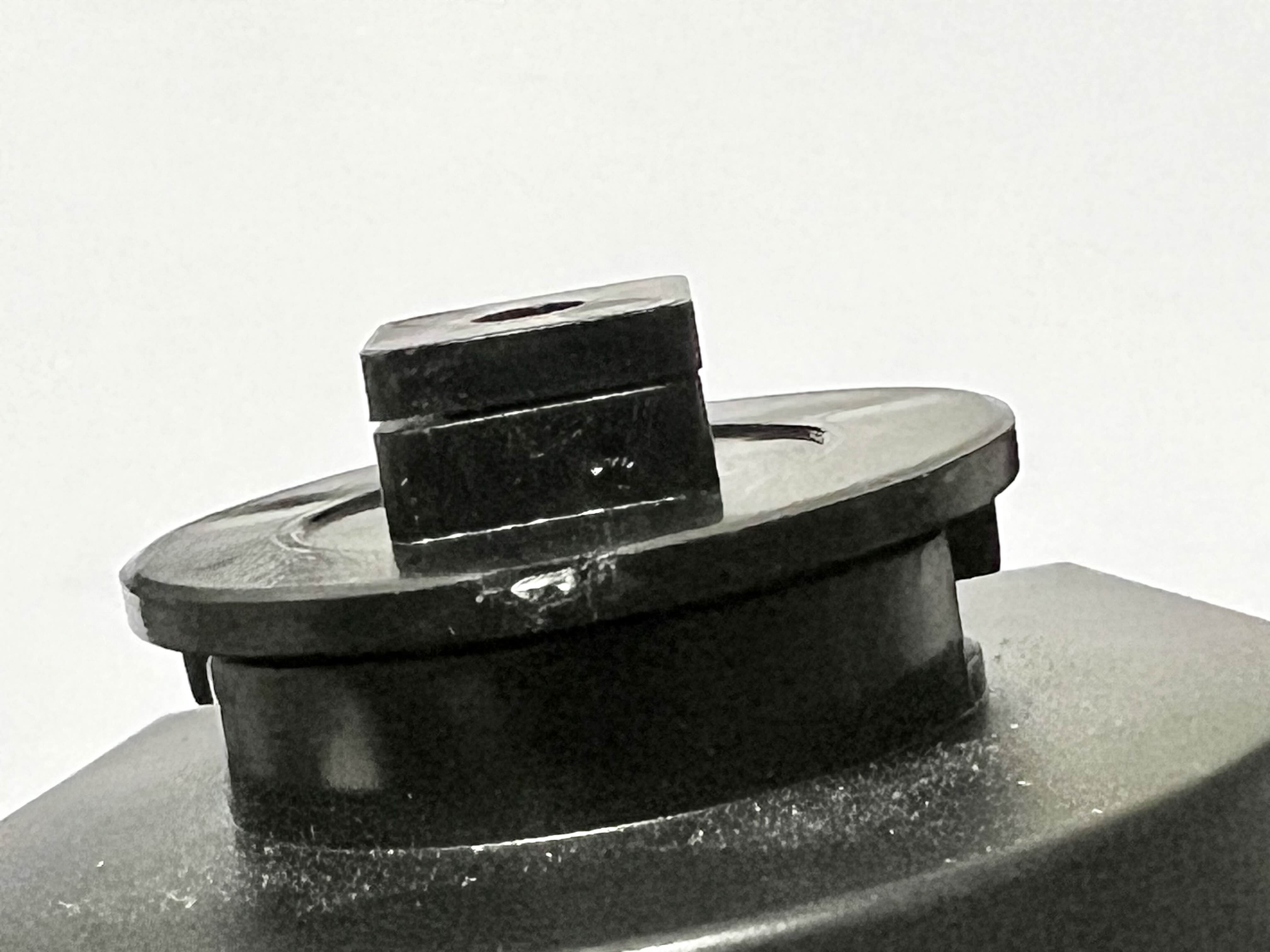

최근 알리에서 구매한 AFRC 드리프트 서보의 프로그래밍 설정을 알아보겠습니다.

사용할 서보는 'D3519HB-S Low Profile Programmable HV Brushless Servo' 입니다.


서보가 준비되어있다는 전제 하에
우선 제조사 홈페이지를 방문하여 프로그램을 다운받아야 합니다.

제조사 홈페이로 이동합니다.
https://hk-afrc.com/



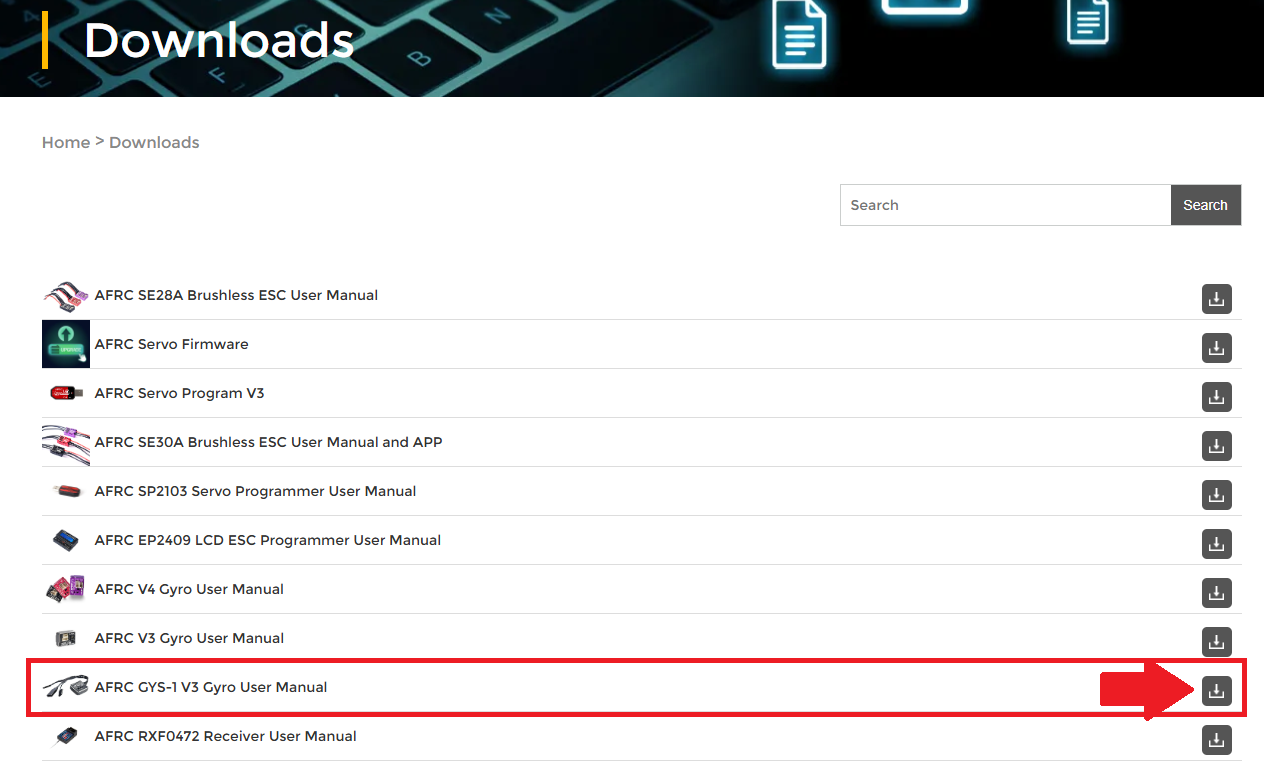

다운로드 메뉴를 클릭합니다.



여러 메뉴얼 및 프로그램중 AFRC 서보 프로그램 V3버전을 다운로드 받습니다.



다운로드 받은 AFRC Servo Program V3.zip 파일의 압축을 풀어 폴더로 들어갑니다.


총 3개의 파일이 존재하는데
실행파일인 'AFRC Servo Program V3.exe' 을 실행하면
윈도우 보안프로그램에서 경고성 메시지를 띄웁니다.

이때 닫기를 누르면 강제로 프로그램이 종료되니,
실행 버튼을 클릭해야 합니다.




프로그램이 정상적으로 실행되었습니다.

여러 기본 값들이 들어가 있습니다.



이제 서보를 연결할 차례

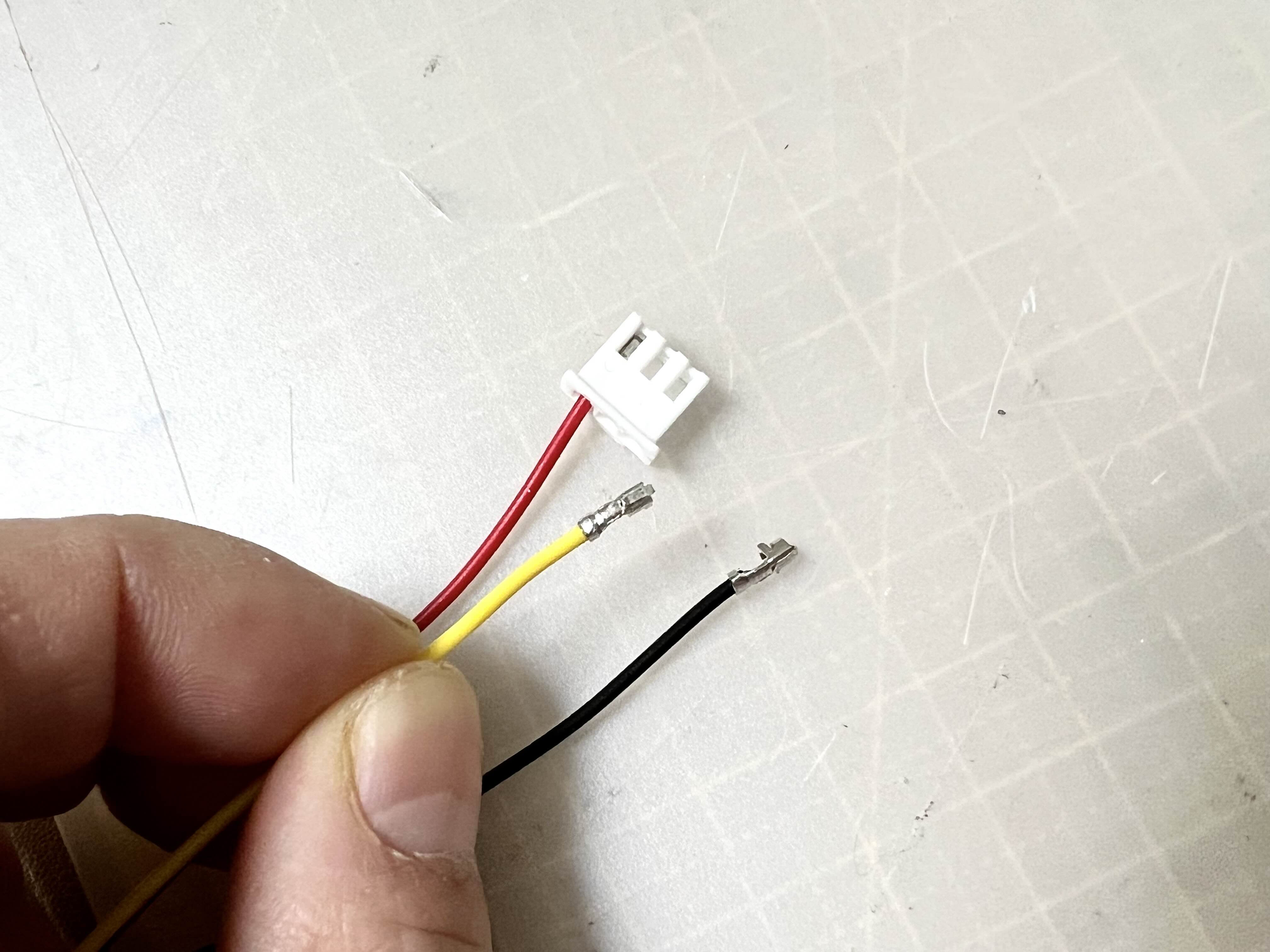

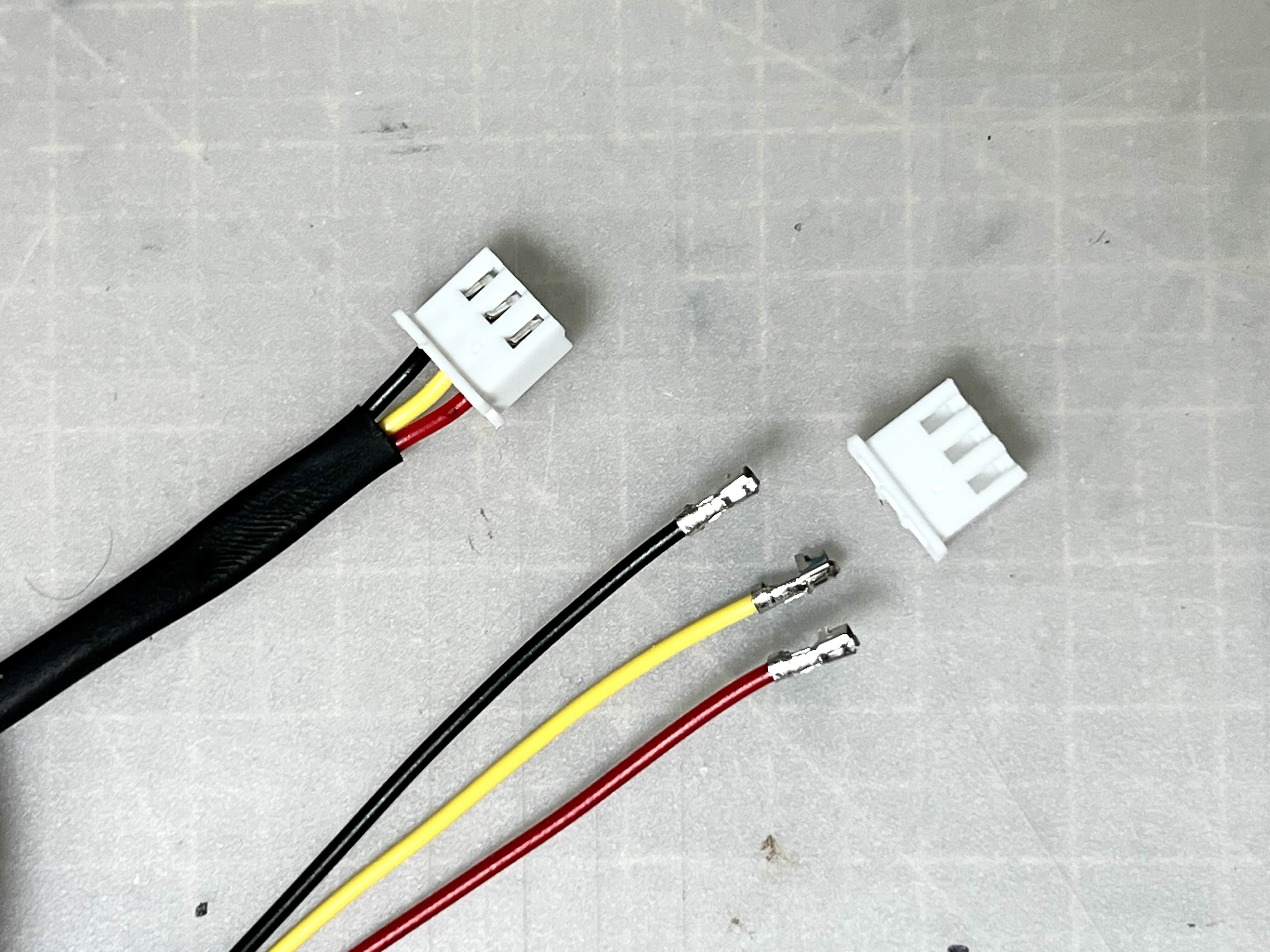

동봉된 서보 프카인 USB를 서보와 연결합니다.

단순 +,-,S 선만 구분하므로 시그널 연결선인 S만 잘 맞게 연결하면 크게 문제될건 없어보입니다.



PC USB단자에 USB 프카를 연결합니다.

그리고 우측에 [READ] 읽기 버튼을 클릭합니다.


상단에 정상적으로 서보의 값을 읽어들여집니다.

여기서 셋팅할 부분은 간단합니다.


1. Damping Factor 값을 175로 설정합니다.
  → 아래 부분에서 자세히 설명

2. Sensitivity 값을 High로 설정합니다.
  → 즉 민감도의 설정을 의미
      너무 과도한 민감도는 서보에 무리를 주어 고장으로 이어질 수 있으니 적당한 High수준으로 설정, 최초 연결시  Ultra High로 설정되어 있음.

(※ 어디까지나 개인적인 설정 수치이니 절대적인건 아닙니다.)


나머지 값들은 기본값 그대로 두고 우측의 [WRITE] 크기 버튼을 클릭합니다.

상대 로그 창에 정상적으로 쓰기가 되었다고 합니다.

이제 USB 프카를 제거하여 서보를 사용하면 됩니다.



여기서 Damping Factor 란?

서보(Servo)에서 말하는 Damping Factor(감쇠 계수)는 시스템의 진동 특성에 중요한 역할을 하며, 서보 모터와 같은 제어 시스템에서 안정성과 응답 속도에 직접적인 영향을 미칩니다. 이를 이해하기 위해서는 감쇠(Damping)의 개념과 서보 시스템에서 어떻게 작용하는지 살펴봐야 한다.

1. 감쇠(Damping)의 기본 개념

감쇠는 시스템에서 발생하는 진동이 점차 줄어들어 안정 상태에 도달하는 과정을 설명합니다. 감쇠 계수는 그 진동이 얼마나 빠르게 소멸되는지를 나타내는 척도이다. 제어 시스템에서 감쇠는 과도한 진동이나 오버슈트(Overshoot)를 방지하고 시스템의 안정성을 보장하는 데 중요한 역할을 한다.

• 과감쇠(Overdamped): 감쇠가 너무 커서 시스템이 매우 느리게 안정 상태에 도달하지만 진동이 거의 발생하지 않는 상태.
• 임계감쇠(Critically Damped): 가장 빠르게 안정 상태에 도달하는 감쇠. 진동 없이 목표 지점에 도달.
• 저감쇠(Underdamped): 약간의 진동이 발생하며 시간이 지나면서 진동이 점차 줄어드는 상태.
• 무감쇠(UnDamped): 감쇠가 전혀 없어서 진동이 계속 유지되는 상태.

2. 서보 시스템에서 Damping Factor

서보 모터는 위치, 속도, 토크를 제어하기 위해 사용되며, 이때 피드백 시스템을 사용해 정확하게 목표 위치나 속도를 추적합니다. 그러나 서보가 목표 위치나 속도에 도달하는 과정에서 진동이나 과도한 오버슈트가 발생할 수 있는데, 이때 Damping Factor가 그 영향을 조절한다.

주요 역할:

• 안정성 확보: 적절한 감쇠가 없으면 서보 시스템은 목표 위치에 도달할 때 진동하거나 오버슈트가 발생할 수 있다. 감쇠 계수가 적절하면 이런 불필요한 진동을 줄여 시스템이 빠르게 안정 상태에 도달할 수 있다.
• 응답 속도: 감쇠 계수는 시스템의 응답 속도에 영향을 미친다. 너무 낮으면 시스템이 진동하고, 너무 높으면 목표 지점에 도달하는 데 시간이 오래 걸린다.
• 오버슈트 최소화: 서보 시스템이 과도한 오버슈트를 보이지 않고 부드럽게 목표 지점에 도달하게 돕는다. 적절한 감쇠는 오버슈트를 최소화하고 시스템이 효율적으로 작동하게 한다.

3. 감쇠 계수 조정

서보 시스템의 감쇠 계수는 일반적으로 PID 제어기의 D(미분 제어) 부분에서 조정된다. 미분 제어는 시스템의 속도 변화를 감지하여 진동을 억제하고 감쇠 효과를 제공한다. 감쇠 계수를 잘못 설정하면:

• 너무 낮은 감쇠 계수는 서보 모터가 진동하거나 불안정해질 수 있다.
• 너무 높은 감쇠 계수는 시스템의 반응이 느려지고 목표 지점에 도달하는 속도가 감소한다.

4. 감쇠 계수와 주파수 응답

서보 시스템의 감쇠 계수는 시스템의 고유 진동수와 상관관계가 있다. 시스템이 특정 주파수에서 어떻게 반응하는지를 나타내는 주파수 응답에서, 감쇠 계수가 낮으면 공진 주파수에서 진폭이 커질 수 있고, 감쇠 계수가 높으면 시스템이 안정적이지만 반응성이 떨어진다.

결론

서보의 Damping Factor 는 시스템의 진동과 안정성을 조절하는 중요한 요소이며, 적절한 감쇠는 진동을 억제하고 안정적으로 목표 위치에 도달하도록 하여 서보의 움직임을 빠르고 정확하게 목표 위치에 도달할 수 있게 하는 설정값.



컨제입니다.

RC를 하다보니, 전선규격까지 알아보게 되는군요.

배터리로 움직이는 RC이므로 전선은 뺄수없는 필수중의 필수인데

그중에서 성능과는 무관하지만 외관을 꾸미고 실차느낌을 줄 수 있게 해주는 LED는 RC에 큰 재미요소중 하나인것 같습니다.

이 화려하게 꾸며주는 LED는 물론 시중에 파는 완제품도 있겠지만

좀더 커스텀하게 원하는데로 연결하고 붙이는 과정이 필요하다면 남땜과 LED 그리고 그걸 연결해주는 전선이 필요하겠습니다.

그래서 뭣모를때는 아무꺼나 남아도는 전선을 이용해 LED를 연결해왔는데,

전류가 낮은 LED에 과한 두께의 전선으로 연결해서 바디의 무게감이 올라갔다던지 하는 불필요한 문제점(?)이 발생하는것 같아 적당히 맞는 전선을 찾아보고 정리를 해보려고 합니다.


우리가 사용하는 전선에 측면을 자세히 살펴보면 숫자와 함께 AWG라는 용어가 적혀 있습니다.

AWG가 무엇인가?


AWG (American Wire Gauge) 즉 미국 전선 규격을 뜻합니다.

이는 미국에서 정한 규격으로 미국 뿐만 아니라 그 외 지역에서 구리, 알루미늄 및 기타 전선의 굵기를 나타내는 단위로서, 전선의 지름 11.680 mm를 AWG 0으로, 0.127 mm를 AWG 36으로 하고, 그 사이를 39 단계로 나눈 전선굵기 번호 체계를 말합니다.

전선규격은 다음과 같습니다.


AWG가 낮을수록 선의 굵기가 더 굵고 높을수록 가늘다 보면됩니다.

전선이 굵으면 전기적 간섭의 영향을 받을 가능성이 더 적고(안정적이게 되고), 반대로 얇으면 간섭의 영향을 받을 가능성이 많아집니다(불안정적).

일반적으로 지름이 더 가는(얇은) 전선은 동일한 거리에서 굵은 전선이 전송할 수 있는 량 만큼의 전류를 전송하지 못하게 됩니다. 허용 전류는 케이블의 단면적에 비례하며, 대략 1제곱밀리미터 당 10A(암페어) 정도 입니다. (가정용 220V 구리선은 대게 AWG 14 사용)

전기만 통하면 된다고 아무 전선이나 사용하면 안되고, 사용전류에 맞게 적정한 굵기의 전선을 사용하여야 합니다.
굵은 전선에 약한 전류가 흐르는건 아무런 문제가 없지만, 만약 가느다란 전선에 아주 많은 값의 전류가 흐르면
그 전선 내의 저항성분으로 인해 점차 뜨거워지고 급기야는 화재 사고로 이어질 수 있습니다.

합선의 성질을 가지는 누전이 발생하면 전선에 많은 전류가 흐르게 되고, 만일 그 전선이 과전류를 견디지 못하면 피복이 녹으면서 화재로 이어질 수 있기 때문입니다.

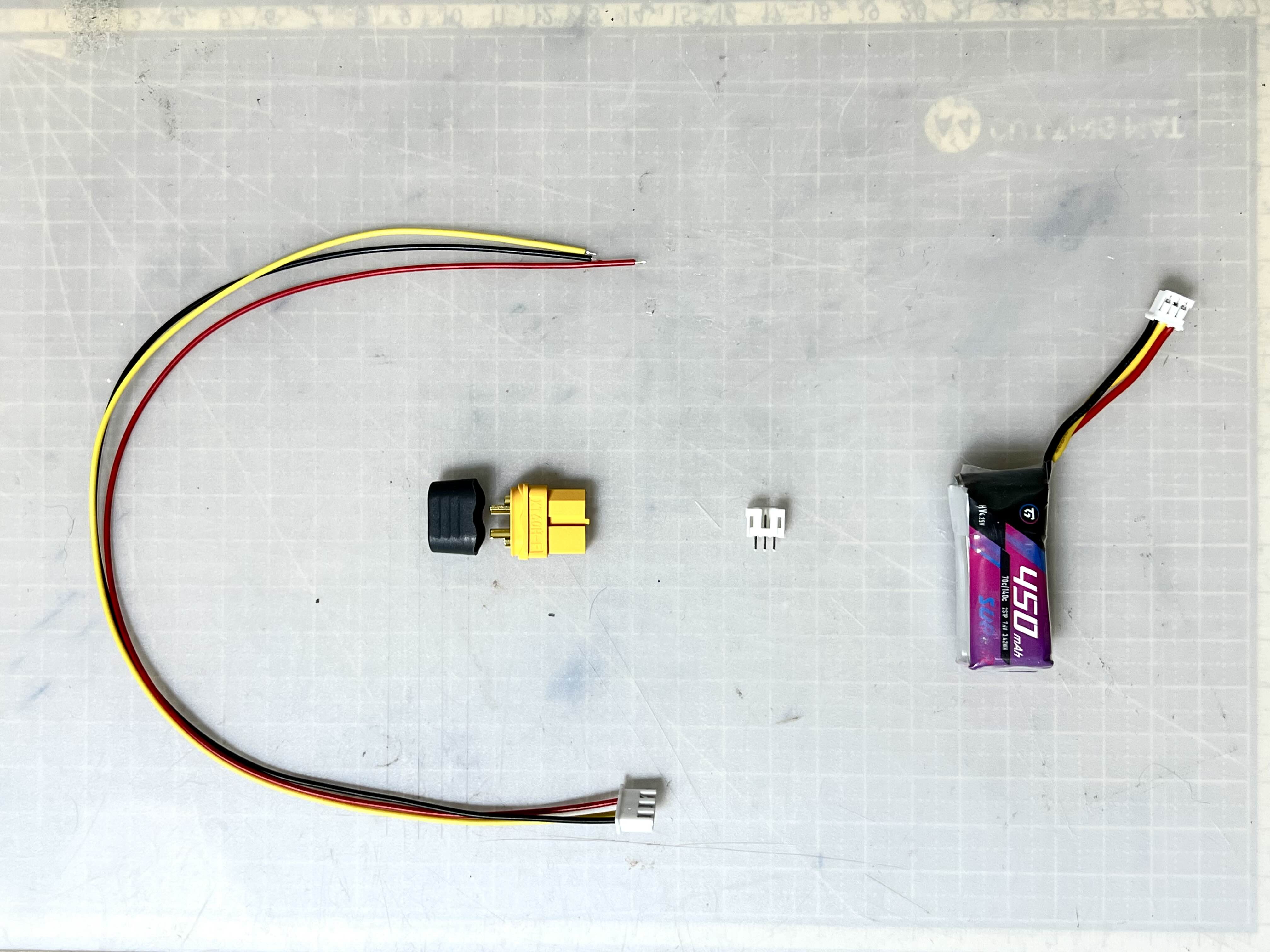

실제 크기를 비교한 사진을 보겠습니다.



변속기와 모터 사이에는 과도한 전류가 순간적으로 흐를 수 있기에
숫자가 낮은 AWG 전선을 사용해야 합니다.

보통 12AWG를 사용하곤 합니다.
(변속기 제조사에서 사용하는 전선이 12AWG이며, 전선 두께로 인해 기자재 배치가 어려울경우 14AWG도 사용 가능)

하지만 LED같은 낮은 전류를 사용하는 장치들은 얇은 전선을 사용해도 무방하겠습니다.



직접 LED에 사용하려고 22AWG 전선을 구매해봤는데, 좀 두꺼운감이 없잖아 있습니다.

LED 40~50개를 한번에 연결해서 모든 전류를 하나의 케이블로 모아 흐르게 한다면야 모를까 단순히 한두개의 LED를 켜기위해 22AWG 전선을 사용한다는건 좀 과한느낌이 들었습니다.

그래도 좀 안정적인게 좋다 하면 26 AWG 케이블이 맞을것 같고, 좀더 얇은걸 원하면 28AWG가 맞을것 같습니다.

물론 정답은 없습니다.
사용전류에 딱 맞춰 전선을 선택하기 보단 약간의 여유가 있게 선택하는것이 좋겠지만,
아무래도 RC에서 사용하는 전류는 생각보다 미비하기에 적당한 선을 유지하면 되겠습니다.





일반적으로 브레드보드(일명 빵판) 에 사용 되는 적당한 선의 지름은 0.6mm 정도 이며, 연선으로는 AWG24 단선으로는 AWG22가 적당합니다.

또 한가지 흔히 사용하는 UTP케이블(랜선) CAT5의 경우 AWG24를 사용합니다.

위 표를 통해 간단한 계산법을 보자면,

예를들어 18AWG의 직경(mm)은 약1.02mm이며 , AWG값이 6증가하면 표와 같이 24AWG 직경은 약0.51mm로 절반으로 줄어듭니다.

*임의의 AWG 전선에서 6만큼이 증가하면 그 전선의 직경(mm)은 절반이 된다고 보시면 되겠습니다.


전류대비 적당하고 여유있게 전선AWG를 선택 하여 안전하고 즐거운 RC생활 하시기 바랍니다.

감사합니다.

- 끗 -
